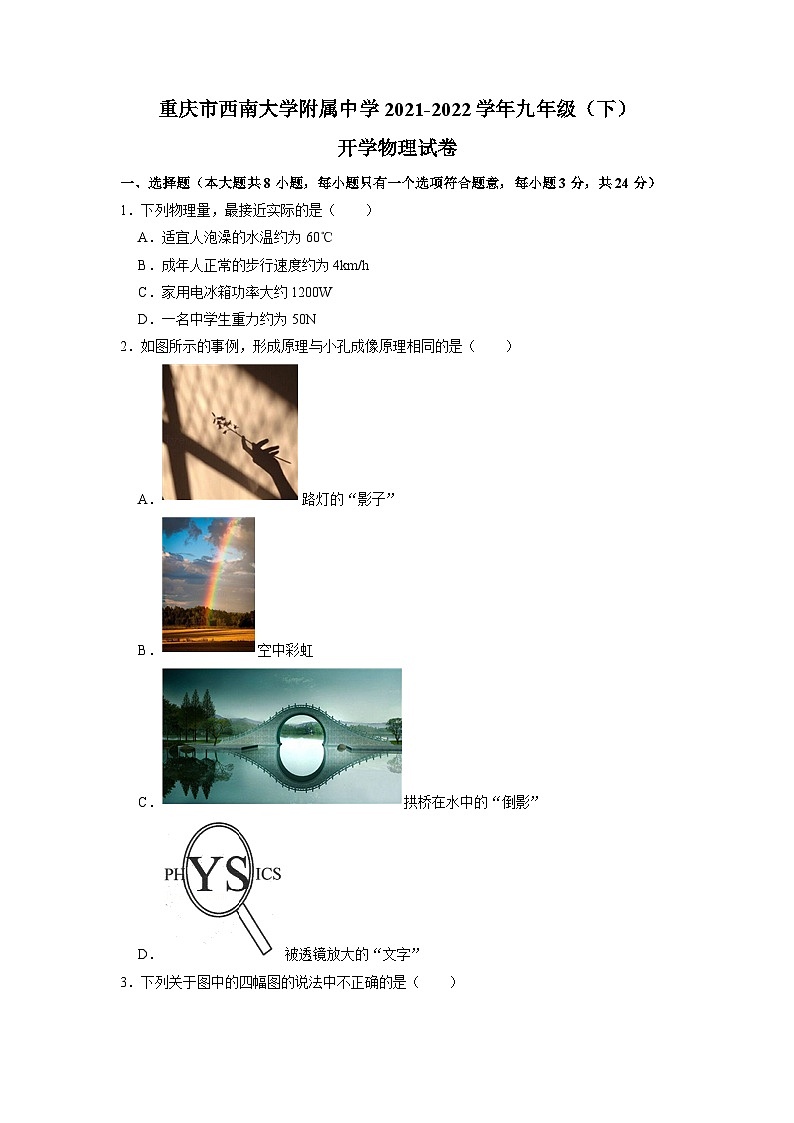

重庆市西南大学附属中学校2021-2022学年九年级下学期开学物理试卷

重庆市西南大学附属中学2021-2022学年九年级（下）

开学物理试卷

一、选择题（本大题共8小题，每小题只有一个选项符合题意，每小题3分，共24分）

1．下列物理量，最接近实际的是（　　）

A．适宜人泡澡的水温约为60℃

B．成年人正常的步行速度约为4km/h

C．家用电冰箱功率大约1200W

D．一名中学生重力约为50N

2．如图所示的事例，形成原理与小孔成像原理相同的是（　　）

A．路灯的“影子”

B．空中彩虹

C．拱桥在水中的“倒影”

D．被透镜放大的“文字”

3．下列关于图中的四幅图的说法中不正确的是（　　）

A．奥斯特实验，说明电可以生磁

B．图中没有画磁感线的地方也有磁场

C．图中的能量转换与内燃机的压缩冲程相同

D．说明空气流速大的地方压强小

4．开学返校途中，好学的小强对路上看到的想想思考，其中分析正确的是（　　）

A．货车匀速上坡时，车辆机械能不守恒

B．小汽车在公路上匀速转弯时，车子受力平衡

C．大货车安装很多轮子，可以增大受力面积从而增加与地面之间的摩擦

D．高速公路上车辆不能超速，是因为车辆超速后惯性变大不易停下

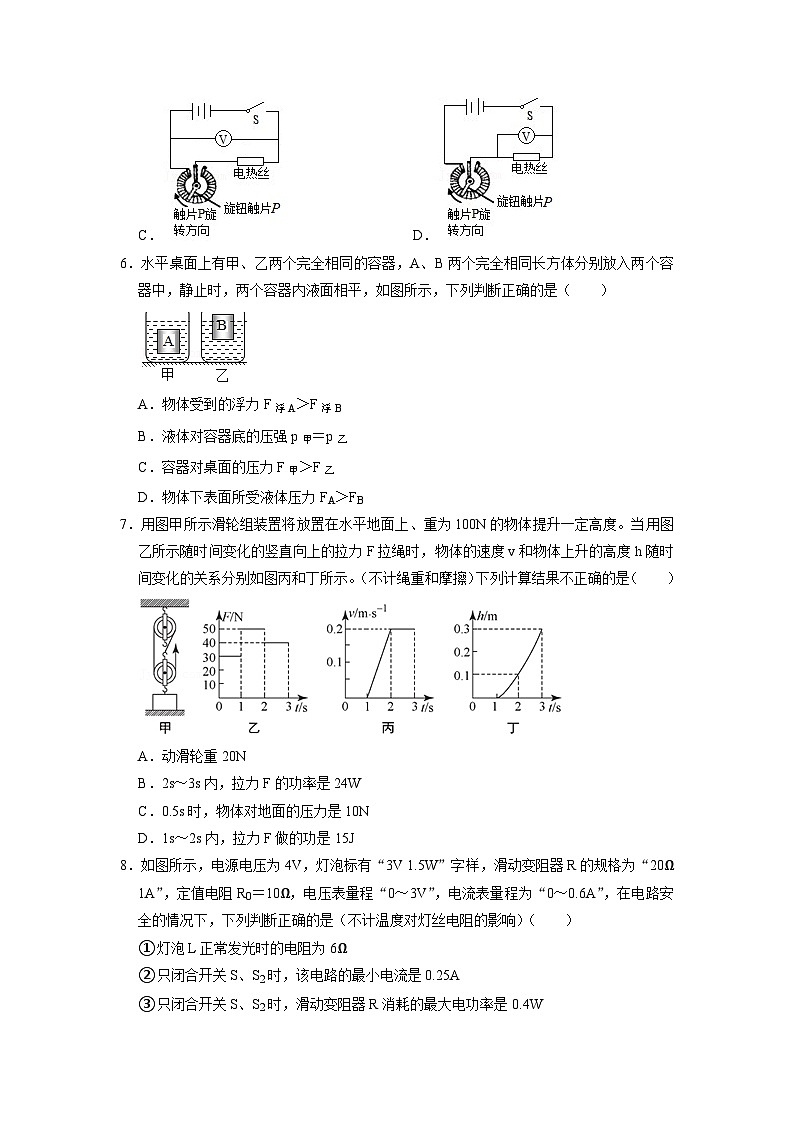

5．小明想设计一种能反映并可调节高低的电热毯电路，其原理是：顺时针转动旋钮型变阻器触片，通过电热丝的电流增大，产热加快，温度升高，反映温度高低的“仪表”（电压表）示数变大，下列电路图符合设计要求的是（　　）

A． B．

C． D．

6．水平桌面上有甲、乙两个完全相同的容器，A、B两个完全相同长方体分别放入两个容器中，静止时，两个容器内液面相平，如图所示，下列判断正确的是（　　）

A．物体受到的浮力F浮A＞F浮B

B．液体对容器底的压强p甲＝p乙

C．容器对桌面的压力F甲＞F乙

D．物体下表面所受液体压力FA＞FB

7．用图甲所示滑轮组装置将放置在水平地面上、重为100N的物体提升一定高度。当用图乙所示随时间变化的竖直向上的拉力F拉绳时，物体的速度v和物体上升的高度h随时间变化的关系分别如图丙和丁所示。（不计绳重和摩擦）下列计算结果不正确的是（　　）

A．动滑轮重20N

B．2s～3s内，拉力F的功率是24W

C．0.5s时，物体对地面的压力是10N

D．1s～2s内，拉力F做的功是15J

8．如图所示，电源电压为4V，灯泡标有“3V 1.5W”字样，滑动变阻器R的规格为“20Ω 1A”，定值电阻R0＝10Ω，电压表量程“0～3V”，电流表量程为“0～0.6A”，在电路安全的情况下，下列判断正确的是（不计温度对灯丝电阻的影响）（　　）

①灯泡L正常发光时的电阻为6Ω

②只闭合开关S、S2时，该电路的最小电流是0.25A

③只闭合开关S、S2时，滑动变阻器R消耗的最大电功率是0.4W

④只闭合开关S、S1时，滑动变阻器R允许接入电路的阻值范围是2Ω～18Ω

A．②③正确 B．①④正确 C．①②③正确 D．①③④正确

二、填空作图题（本题共6个小题，每空1分，画图每个1分，共12分）

9．（2分）牛顿第一定律也叫 　   　定律，阐述了力与运动的关系：力是 　   　物体运动状态的原因（选填“维持”或“改变”）。

10．（2分）固体物质很难被压缩，这主要说明固体分子间有 　   　；在干燥的冬天，用塑料梳子梳头，发现越梳头发越松，这是因为头发带同种电荷而相互 　   　。

11．（2分）衣柜里防虫用的樟脑丸，过一段时间会变小，最后不见了，这是一种　   　（填物态变化的名称）现象，此过程需要　   　（选填“吸收”或“放出”）热量。

12．（2分）如图所示电路中，定值电阻R1、R2分别标有“15Ω 6V”和“20Ω 10V”字样，若想要R1与R2串联，则甲应为 　   　（选填“电压表”或“电流表”）；当开关S1闭合，S2断开，甲、乙均为电流表时，甲表示数最大为 　   　A。

13．（2分）如图甲所示，电源电压恒为18V，灯泡L上标有“6V 3W”字样（灯泡电阻保持不变），电流表量程为0～0.6A，电压表量程为0～15V，滑动变阻器R的最大阻值为170Ω，当只闭合S和S1，移动滑动变阻器的滑片P时，R两端的电压与其接入电路的电阻关系如图乙所示。当滑动变阻器接入电路的阻值由R1增大到4R1时，定值电阻R0的电功率变化了3.6W；只闭合S和S2，当电压表示数为15V时，流过灯泡的电流为 　   　A；只闭合S和S1，保证电路安全的情况下，R0消耗的最小电功率是 　   　W。

14．（1分）在如图中，画出F的力臂。

15．（1分）如图中木块A处于静止状态，请画出A对斜面的压力的示意图。

三、实验探究题（本大题共4个小题，第16题3分，第17题3分，第18题8分，第19题8分，共22分）

16．（3分）在探究凸透镜成像的规律时：

①先利用图甲所示的方法，使平行于主光轴的光线通过凸透镜会聚在光屏上，从而确定所使用的凸透镜的焦距为 　   　cm；

②如图乙，将凸透镜固定在光具座上50cm刻线处，将点燃的蜡烛放置在光具座上20cm刻线处时，光屏应在 　   　（选填“1”、“2”或“3”）区域内左右移动才能在光屏上得到清晰的像。这一成像原理可应用在 　   　（选填“照相机”、“幻灯机”或“放大镜”）上。

17．（3分）图甲是“探究某固体的熔化特点”的实验装置，图乙是根据实验数据描绘出该固体在熔化时温度随时间变化的图象。

①实验中，用烧杯中的热水加热试管中的固体，好处是：使固体受热缓慢和 　   　；

②由图乙可知，该固体属于 　   　（选填“晶体”、“非晶体”）；该固体熔化时，第27min时的内能 　   　（选填“大于”、“小于”、“等于”）第14min的内能。

18．（8分）为了测量液体的密度，小郑和小贾采用了不同方法。

（1）小郑用天平和量筒做了如下实验：她将天平放在水平工作台上，把游码放在标尺 　   　，发现指针指在分度标尺的右侧，要使横梁平衡，应将平衡螺母向 　   　（选填“左”或“右”）调。

（2）①用天平测出空烧杯的质量为17g；

②在烧杯中倒入适量液体，测出烧杯和液体的总质量如图甲所示；

③将烧杯中的液体全部倒入量筒中，液体的体积如图乙所示。

（3）根据实验测得烧杯中液体的质量为 　   　g，液体的密度为 　   　kg/m3，小郑用这种方法测出的液体密度会 　   　（选填“偏大”、“偏小”）。为了使实验测量结果更准确，小郑可以把实验（2）中的实验步骤的顺序更改为 　   　（填实验序号）。

（4）小贾利用简易密度计来测量另外一种液体密度。

①取一根粗细均匀的饮料吸管，在其下端塞入适量金属丝并用石蜡封口。塞入金属丝的目的是使吸管能在液体中竖直漂浮。

②将吸管放到水中的情景如图丙（a）所示，测得浸入的长度为H；放到该液体中的情景如图丙（b）所示，浸入的长度为h，且H大于h。从图像可知该液体密度 　   　水的密度（选填“大于”、“小于”或“等于”），若用ρ液、ρ水分别表示该液体和水的密度，那么液体密度可表示为ρ液＝　   　。（用题目中的字母表示）

19．（8分）好学的斌斌在家利用物理电学器材测量标有“2.5V”小灯泡的电功率，选用的器材有：电流表，电压表，3节新干电池，标有“30Ω 1A”的滑动变阻器，开关及导线若干。

（1）实验前，斌斌发现电流表出现如图甲情况，接下来应该进行 　   　；

（2）斌斌连接好电路后，闭合开关前，经检查发现电路有一根导线连接错误，请你在图乙中错误的连线上画“×”，并用笔画线代替导线将电路连接正确；

（3）改正电路后，应将滑动变阻器滑片移到最 　   　（选填“左”或“右”），然后闭合开关，此时他发现小灯泡不亮，电流表有示数，电压表无示数，则故障原因可能是小灯泡处出现 　   　（选填“短路”或“断路”）；

（4）故障排除后，移动变阻器的滑片，当电压表的示数为2.5V时，电流表的示数如图丙所示，则小灯泡的额定功率是 　   　W；

（5）斌斌发现家里还有一个标有“3V”的小灯泡，他用“3V”小灯泡替换“2.5V”小灯泡后，移动滑片多次测量并做出了流过小灯泡的电流与其两端电压关系图，如图丁所示，通过数据分析知，小灯泡的电阻并不是恒定的，其主要影响因素是 　   　；在额定电压下，　   　小灯泡更亮一些（选填“2.5V”或“3V”）；在该电路中，当滑动变阻器接入电路的阻值为20Ω时，电路消耗的总功率为 　   　W。

四、论述计算题（本大题共3小题，第20题6分，第21题8分，第22题8分，共22分。解答应写出必要的文字说明、步骤和公式，只写出最后结果的不给分。）

20．（6分）在如图所示电路中，电阻R1的阻值为15Ω，闭合开关S，电流表A1的示数为0.2A，电流表A的示数为0.6A。求：

（1）电源电压；

（2）10s内电路消耗的电能。

21．（8分）如图甲所示，底面积为0.75m2的柱形容器中盛有深度为1.1m的水，将一形状规则的金属块在钢绳拉力的作用下在水面上方以恒定的速度下降，直至全部浸没水中。若容器深度足够且不计水的阻力，水未溢出，忽略钢绳的形变，整个过程中钢绳的拉力F随金属块下降的高度h变化关系的图像如图乙所示。求：

（1）金属块全部浸没水中时受到的浮力是多少？

（2）金属块的密度是多少？

（3）金属块刚好全部浸没时，容器底受到水的压力是多少？

22．（8分）小超家多年前购入了一款家用电暖器，如图甲，该电暖器有“高温”、“中温”、“低温”三个挡位，其铭牌上的电路如图乙所示，电路图中扇形阴影部分表示一块金属片开关，电路中的1、2、3、4、5是触点，金属片通过旋转可以和相邻两触点良好接触。铭牌上的挡位信息如表格所示，因长年使用，表格上有处数据己模糊不清，已知电暖器R1、R2、R3为加热电阻，且R1＝2R3。求：

（1）R2的阻值是多少？

（2）该电暖器在高温挡工作时的功率是多少？

（3）小超想了解凌晨4点时家里电路的实际电压，于是将家里其他用电器都关闭，他利用频闪记录仪记录到该电暖器在高温挡工作时，家里标有“2000imp/kW•h”的电能表频闪灯在10min闪烁了1331次，则他家此时的实际电压是多少？

重庆市西南大学附属中学2021-2022学年九年级（下）

开学物理试卷

参考答案

一、选择题（本大题共8小题，每小题只有一个选项符合题意，每小题3分，共24分）

1．B      2．A    3．C   4．A   5．D   6．D   7．C     8．D

二、填空作图题（本题共6个小题，每空1分，画图每个1分，共12分）

9．（2分）答案为：惯性；改变。

10．（2分）答案为：斥力；排斥。

11．（2分）答案为：升华；吸收。

12．（2分）答案为：电压表；0.7。

13．（2分）答案为：0.25；0.3。

14．（1分）解：首先沿力F的方向作出F的作用线，由支点O向F的作用线作垂线，垂线段的长度为F的力臂。

如图所示：

15．（1分）解：物体对斜面的压力，作用在斜面上，方向垂直于斜面向下，如图所示：

三、实验探究题（本大题共4个小题，第16题6分，第17题8分，第18题8分，第19题8分，共22分）

16．（3分）答案为：（1）10；（2）2；照相机。

17．（3分）答案为：①均匀；②晶体；大于。

18．（8分）答案为：（1）左端的零度刻线处；左；（3）54；1.35×103；偏大；②③①；（4）大于；ρ水。

19．（8分）答案为：（1）调零；（2）原电路中，灯短路了，电压表串联在电路中是错误的，灯与电流表串联，电压表与灯并联，如下所示：

；

（3）右；短路；（4）0.75；（5）温度；2.5V；0.675。

四、论述计算题（本大题共3小题，第20题6分，第21题8分，第22题8分，共22分。解答应写出必要的文字说明、步骤和公式，只写出最后结果的不给分。）

20．（6分）

解：（1）由电路图可知，两电阻并联，电流表A测干路中的电流，电流表A1测通过R2支路的电流；

因并联电路中干路电流等于各支路电流之和，所以，通过电阻R1的电流为：

I1＝I﹣I2＝0.6A﹣0.2A＝0.4A；

因并联电路中各支路两端的电压相等，所以由I＝可得，电源的电压：

U＝I1R1＝0.4A×15Ω＝6V；

（2）电路消耗的电能为：

W＝UIt＝6V×0.6A×10s＝36J。

答：（1）电源电压为6V；

（2）10s内电路消耗的电能为36J。

21．（8分）解：（1）由图乙所示可知，当金属块没有浸入水中时，拉力等于重力，即：F1＝G＝8100N，当金属块完全浸入后，拉力F2＝5100N，

金属块全部没入水中时受到的浮力：F浮＝G﹣F2＝8100N﹣5100N＝3000N；

（2）由F浮＝ρ水gV排可得：V排＝＝＝0.3m3，

因为金属块完全浸没，则金属块的体积：V＝V排＝0.3m3；

则金属块的密度为：ρ＝＝＝＝2.7×103kg/m3；

（3）金属块刚好全部浸没时，水面升高的高度Δh＝＝＝0.4m，

则此时水的深度为：h＝h0+Δh＝1.1m+0.4m＝1.5m，

容器底受到水的压强：p＝ρ水gh＝1.0×103kg∕m3×10N/kg×1.5m＝1.5×104Pa，

容器底受到水的压力：F＝pS＝1.5×104Pa×0.75m2＝1.125×104N。

答：（1）金属块全部浸没水中时受到的浮力是3000N；

（2）金属块的密度是2.7×103kg/m3；

（3）金属块刚好全部浸没时，容器底受到水的压力是1.125×104N。

22．（8分）

解：根据图乙所示，金属片开关置于1、2时，电路断开，用电器没有工作；金属片开关置于2、3时，R1与R2串联；金属片开关置于3、4时，R1短路，电路为R2的简单电路；金属片开关置于4、5时，R1未接入，R2与R3并联；

因为并联电路的总电阻小于任一分电阻，串联电路中的总电阻大于任一分电阻，所以由P＝UI＝可知，金属片开关置于2、3时，R1与R2串联，为低温挡；金属片开关置于3、4时，电路为R2的简单电路，为中温挡；金属片开关置于4、5时，R2与R3并联，为高温挡。

（1）由P＝UI＝可知，R2的阻值为：

R2＝＝＝44Ω；

（2）由P＝UI＝可知，该电暖器在低温挡工作时的总电阻为：

R低＝＝＝88Ω；

由串联电路的电阻特点可知，R1的阻值为：

R1＝R低﹣R2＝88Ω﹣44Ω＝44Ω，

因为R1＝2R3，所以R3的阻值为：

R3＝R1＝×44Ω＝22Ω，

所以该电暖器在高温挡工作时的功率为：

P高＝+＝+＝3300W；

（3）由P＝UI＝可知，

高温挡的总电阻：

R高＝＝＝Ω，

“2000imp/（kW•h）”表示每消耗1kW•h的电能，电能表的指示灯闪烁2000次，

在10min内消耗的电能为：

W＝kW•h＝0.6655kW•h，

实际功率为：

P实＝＝＝3.993kW＝3993W，

由P＝UI＝可知，实际电压：

U实＝＝＝242V。

答：（1）R2的阻值是44Ω；

（2）该电暖器在高温挡工作时的功率是3300W；

（3）他家此时的实际电压是242V。
