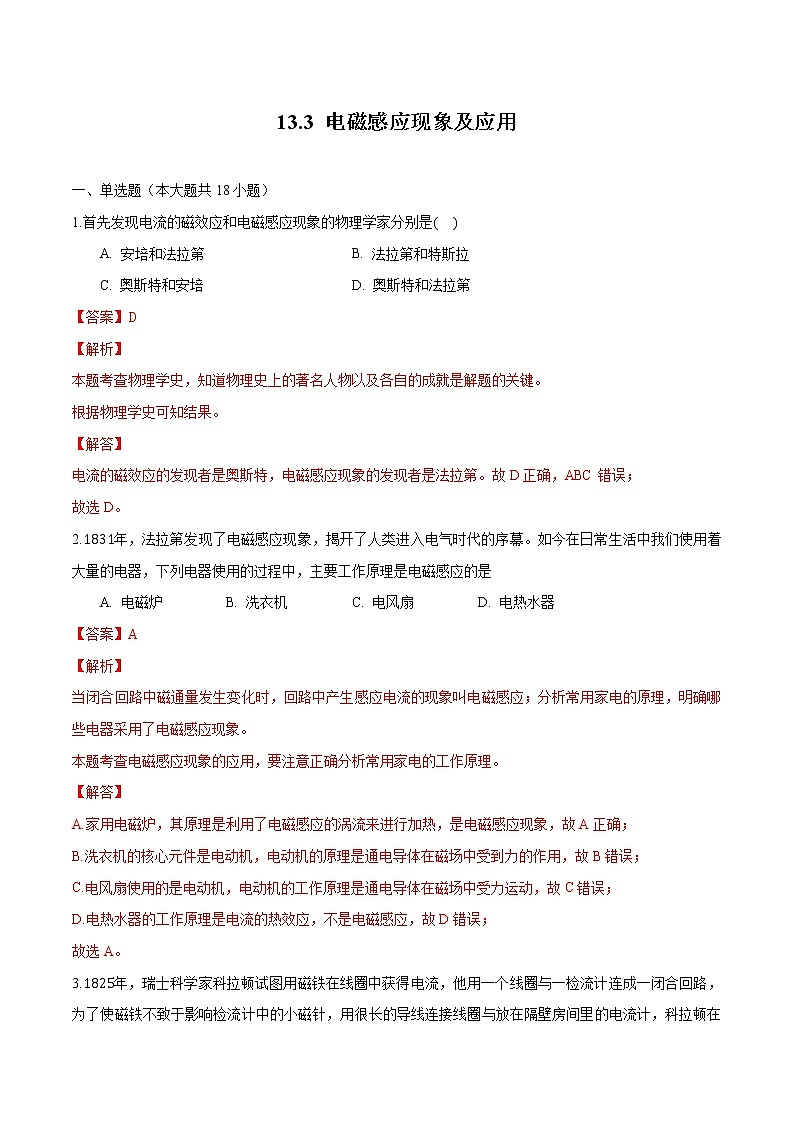

1.首先发现电流的磁效应和电磁感应现象的物理学家分别是( )
A. 安培和法拉第B. 法拉第和特斯拉
C. 奥斯特和安培D. 奥斯特和法拉第
【答案】D
【解析】
本题考查物理学史，知道物理史上的著名人物以及各自的成就是解题的关键。
根据物理学史可知结果。
【解答】
电流的磁效应的发现者是奥斯特，电磁感应现象的发现者是法拉第。故D正确，ABC错误；
故选D。
2.1831年，法拉第发现了电磁感应现象，揭开了人类进入电气时代的序幕。如今在日常生活中我们使用着大量的电器，下列电器使用的过程中，主要工作原理是电磁感应的是
A. 电磁炉B. 洗衣机C. 电风扇D. 电热水器
【答案】A
【解析】
当闭合回路中磁通量发生变化时，回路中产生感应电流的现象叫电磁感应；分析常用家电的原理，明确哪些电器采用了电磁感应现象。
本题考查电磁感应现象的应用，要注意正确分析常用家电的工作原理。
【解答】
A.家用电磁炉，其原理是利用了电磁感应的涡流来进行加热，是电磁感应现象，故A正确；
B.洗衣机的核心元件是电动机，电动机的原理是通电导体在磁场中受到力的作用，故B错误；
C.电风扇使用的是电动机，电动机的工作原理是通电导体在磁场中受力运动，故C错误；
D.电热水器的工作原理是电流的热效应，不是电磁感应，故D错误；
故选A。

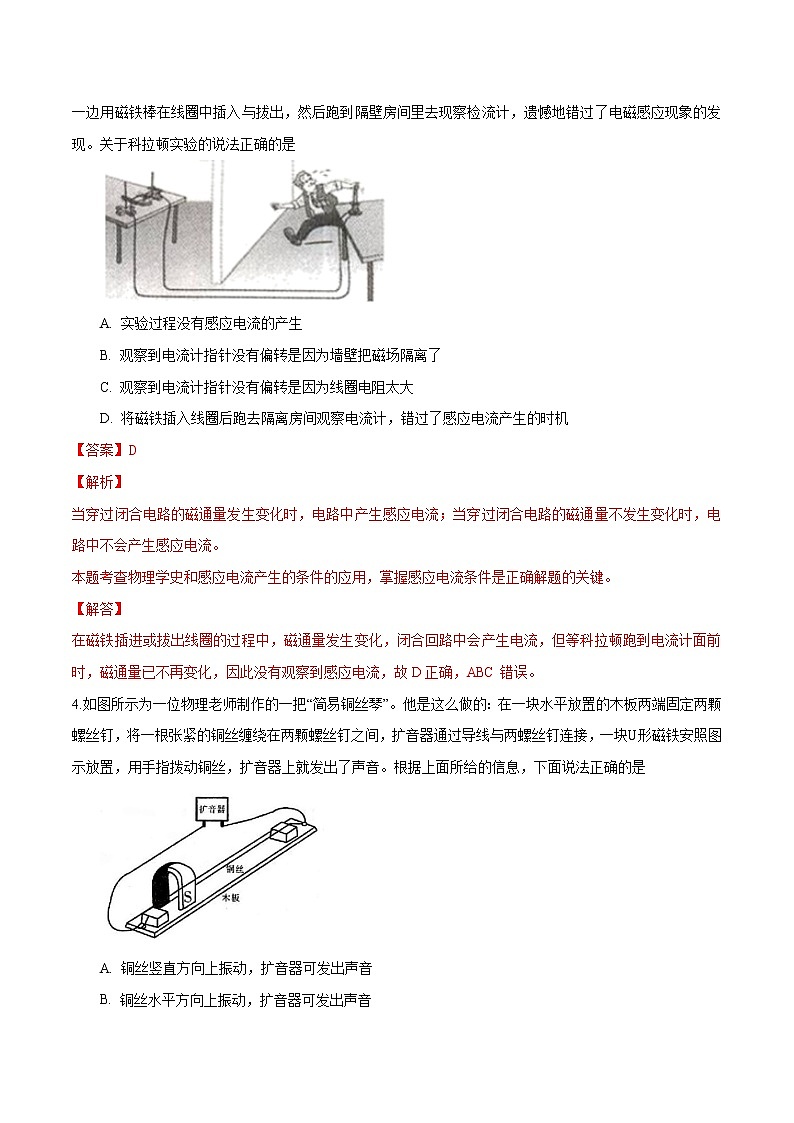

3.1825年，瑞士科学家科拉顿试图用磁铁在线圈中获得电流，他用一个线圈与一检流计连成一闭合回路，为了使磁铁不致于影响检流计中的小磁针，用很长的导线连接线圈与放在隔壁房间里的电流计，科拉顿在一边用磁铁棒在线圈中插入与拔出，然后跑到隔壁房间里去现察检流计，遗憾地错过了电磁感应现象的发现。关于科拉顿实验的说法正确的是
A. 实验过程没有感应电流的产生
B. 观察到电流计指针没有偏转是因为墙壁把磁场隔离了
C. 观察到电流计指针没有偏转是因为线圈电阻太大
D. 将磁铁插入线圈后跑去隔离房间观察电流计，错过了感应电流产生的时机
【答案】D
【解析】
当穿过闭合电路的磁通量发生变化时，电路中产生感应电流；当穿过闭合电路的磁通量不发生变化时，电路中不会产生感应电流。
本题考查物理学史和感应电流产生的条件的应用，掌握感应电流条件是正确解题的关键。
【解答】
在磁铁插进或拔出线圈的过程中，磁通量发生变化，闭合回路中会产生电流，但等科拉顿跑到电流计面前时，磁通量已不再变化，因此没有观察到感应电流，故D正确，ABC错误。
4.如图所示为一位物理老师制作的一把“简易铜丝琴”。他是这么做的：在一块水平放置的木板两端固定两颗螺丝钉，将一根张紧的铜丝缠绕在两颗螺丝钉之间，扩音器通过导线与两螺丝钉连接，一块U形磁铁安照图示放置，用手指拨动铜丝，扩音器上就发出了声音。根据上面所给的信息，下面说法正确的是
A. 铜丝竖直方向上振动，扩音器可发出声音
B. 铜丝水平方向上振动，扩音器可发出声音
C. 该“简易铜丝琴”将电能转化为机械能
D. 利用这一装置所揭示的原理可制成电动机
【答案】A
【解析】
本题考查闭合电路的部分导体做切割磁感线时会产生感应电流。
振动的铜丝切割磁感线产生感应电流，该感应电流的大小和方向在时刻改变。
【解答】
A.U形磁铁产生的磁场沿水平方向，铜丝竖直方向上振动，切割磁感线，产生感应电流，电流通过扩音器放大后发声，故A正确；
B.铜丝水平方向上振动，不切割磁感线，扩音器不能发出声音，故B错误；

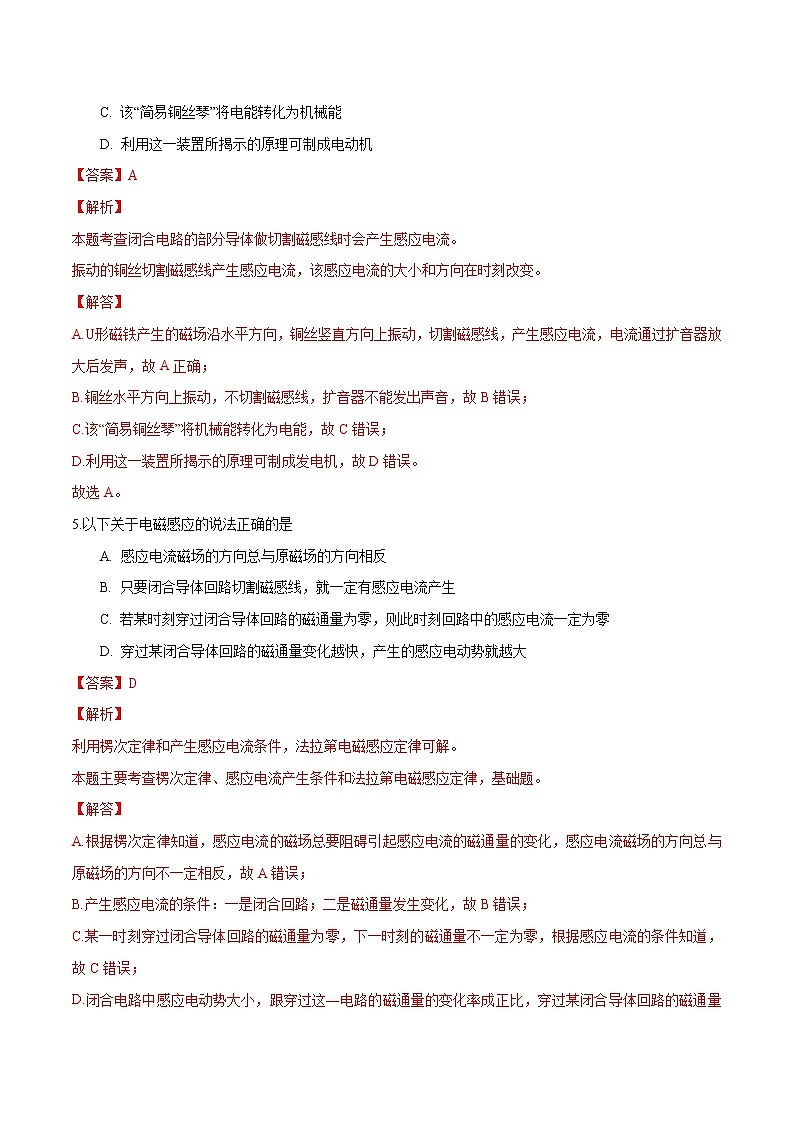

C.该“简易铜丝琴”将机械能转化为电能，故C错误；
D.利用这一装置所揭示的原理可制成发电机，故D错误。
故选A。
5.以下关于电磁感应的说法正确的是
A. 感应电流磁场的方向总与原磁场的方向相反
B. 只要闭合导体回路切割磁感线，就一定有感应电流产生
C. 若某时刻穿过闭合导体回路的磁通量为零，则此时刻回路中的感应电流一定为零
D. 穿过某闭合导体回路的磁通量变化越快，产生的感应电动势就越大
【答案】D
【解析】
利用楞次定律和产生感应电流条件，法拉第电磁感应定律可解。
本题主要考查楞次定律、感应电流产生条件和法拉第电磁感应定律，基础题。
【解答】
A.根据楞次定律知道，感应电流的磁场总要阻碍引起感应电流的磁通量的变化，感应电流磁场的方向总与原磁场的方向不一定相反，故A错误；
B.产生感应电流的条件：一是闭合回路；二是磁通量发生变化，故B错误；
C.某一时刻穿过闭合导体回路的磁通量为零，下一时刻的磁通量不一定为零，根据感应电流的条件知道，故C错误；
D.闭合电路中感应电动势大小，跟穿过这—电路的磁通量的变化率成正比，穿过某闭合导体回路的磁通量变化越快，产生的感应电动势就越大，故D正确。
故选D。
6.如图甲所示为法拉第在研究电磁感应时用过的线圈，其工作原理如图乙所示，则实验中不会使电流表指针发生偏转的是( )
A. 保持开关闭合B. 开关闭合瞬间
C. 开关断开瞬间D. 移动变阻器滑片
【答案】A
【解析】解：A、保持开关闭合时，电流不变，右侧线圈中磁通量不会变化，故不会产生感应电流，电流表指针不会发生偏转，故A正确；
B、开关闭合的瞬间，线圈中的磁通量发生变化，产生感应电流，电流表指针发生偏转，故B错误；
C、开关断开瞬间，线圈中磁通量发生变化，产生感应电流，电流表指针发生偏转，故C错误；
D、移动变阻器滑片时，电流发生变化，右侧线圈中磁通量发生变化，产生感应电流，电流表指针发生偏转，故D错误．
本题选择不会使指针偏转的，故选：A．
决本题的关键知道感应电流产生的条件，明确本题中左侧电流形成磁场穿过右侧线圈，所以只要左侧电流发生变化，即可在右侧线圈中产生感应电流．
7.如图所示，矩形导线框abcd处于竖直面内，直导线MN与bc边平行且与线框平面共面，并通以向上的电流i，则以下情况不能使线框中产生感应电流的是( )
A. 线框以直导线MN为轴转动
B. 线框以ad边为轴转动
C. 线框沿线框平面向右平移
D. 增大直导线中的电流i
【答案】A
【解析】
根据产生感应电流的条件，分析穿过线框的磁通量是否发生变化，由此作答即可。
正确地判断穿过线框的磁通量是否发生变化是解决问题的关键，通电导线形成磁场向外是越来越弱的，所以线框相对导线距离发生变化或导线中电流发生变化时，都会使线框中磁通量发生变化。
【解答】A.通电直导线产生的磁场磁感线是以直导线为圆心的同心圆，线框以直导线MN为轴转动，穿过线圈的磁通量不变，线框中不产生感应电流，故A正确；
B.以ad边为轴转动，穿过线框的磁通量减小，线框中产生感应电流，故B错误；
C.让线框沿线框平面向右平移，穿过线圈的磁通量减小，线框中产生感应电流，故C错误；
D.增大直导线中的电流i，磁场增强，穿过线框的磁通量增大，线框中产生感应电流，故D错误。
8.如图为探究产生电磁感应现象条件的实验装置，下列情况中不能引起电流表指针转动的是( )
A. 闭合电键瞬间B. 电键闭合后断开瞬间
C. 闭合电键后拔出螺线管铁芯瞬间D. 闭合电键后变阻器的滑动头不动
【答案】D
【解析】
解答本题的关键是正确理解感应电流产生的条件，指针不偏转可能是磁通量没有发生变化或者是没有形成闭合回路。
本题比较简单，考查了感应电流产生条件的应用，对于这些基本规律要加强理解和应用。
【解答】
AB.闭合电键和断开电键的瞬间，与B线圈相连的回路磁通量发生变化，产生感应电流，指针发生转动。故A、B错误；
C.闭合电键后拔出铁芯的瞬间，穿过与B线圈相连的回路磁通量减小，产生感应电流，指针发生转动。故C错误；
D.闭合电键后保持变阻器的滑动头位置不变，与B线圈相连的回路磁通量不变，不产生感应电流，指针不转动。故D正确。
故选D。
9.如下图所示是研究电磁感应现象的实验装置，关于实验现象，下列说法中正确的是
A. 当开关闭合或断开的瞬间，电流表的指针将发生偏转，且偏转方向相同
B. 在开关断开的状态下，快速改变滑动变阻器滑片的位置，则电流表的指针将发生偏转
C. 在开关闭合的状态下，迅速改变线圈A相对线圈B的位置，则电流表的指针将发生偏转
D. 在开关闭合的状态下，一起晃动线圈A、B时(线圈A、B保持相对静止)，电流表的指针将会发生偏转
【答案】C
【解析】
产生感应电流的条件是闭合电路的磁通量发生变化，指针偏转时说明电路中产生了感应电流，将产生感应电流的情况与螺线管中磁场的变化情况联系在一起即可得到答案。
本题主要考查研究电磁感应现象、感应电流的产生条件。闭合线圈中的磁通量发生变化有几种方式：可以线圈面积的变化，也可以磁场的变化，也可以线圈与磁场的位置变化。
【解答】
A.当开关闭合时，A线圈中将有电流，其磁场使得B线圈的磁通量增加；而开关断开时，A线圈中的电流将消失，使得B线圈中的磁通量减小，由“楞次定律”可知，B线圈中前后两次所产生的感应电流的方向相反，故电流表指针的偏转方向相反，故 A错误；
B.在开关断开的状态下，由于A线圈中无电流，所以电流表指针不会发生偏转，故B错误；
C.开关闭合，A线圈中即有电流，当改变A线圈相对B线圈的位置时，B线圈中的磁通量将发生变化，B线圈所在的闭合电路中将产生感应电流，电流表将发生偏转，故C正确；
D.在开关闭合的状态下，A线圈中有电流、有磁场，B线圈中的磁通量不为零，但A、B保持相对静止一起晃动时，B线圈中
的磁通量并不发生改变，不会产生感应电流，电流表的指针将不发生偏转，故D错误。
故选C。
10.如图所示，用导线做成圆形线圈与一通电直导线构成几种位置组合，A项中直导线在圆形线圈水平直径正上方且与直径平行，B，C项中直导线与圆形线圈平面垂直，D项中直导线与圆形线圈在同一平面内，当电流减小时，圆形线圈中有感应电流的是( )
A. B.
C. D.
【答案】D
【解析】
根据电流周围的磁场的特点，判断出线圈内的磁通量，然后根据产生感应电流的条件：穿过闭合电路的磁能量发生变化进行分析判断。
本题关键要熟练应用安培定则、掌握产生感应电流的条件，当线圈中磁场有两种方向时，磁通量应根据抵消后净磁感线条数来分析。
【解答】
A、B、C选项图中线圈回路磁通量均为零，故都没有感应电流，D选项图中直导线位于
线圈正上方，穿过线圈的磁场方向为垂直纸面向里，当电流减小时，圆形线圈中磁通量减小，
会有感应电流产生，D选项正确。
故选D。
11.下列选项中的操作能使如图所示的三种装置产生感应电流的是( )
A. 甲图中，使导体棒AB顺着磁感线运动
B. 乙图中，使条形磁铁插入或拔出线圈
C. 丙图中，开关S保持闭合，使小螺线管A插入大螺线管B中不动
D. 丙图中，开关S保持闭合，使小螺线管A插入大螺线管B中不动，不移动滑动变阻器的滑片
【答案】B
【解析】
感应电流产生的条件是穿过闭合电路的磁通量发生变化，根据这个条件分析判断有没有感应电流产生。
产生感应电流的条件细分有两个：一是电路要闭合；二是磁通量要发生变化，基础题。
【解答】
A.甲图中导体棒顺着磁感线运动，穿过闭合电路的磁通量没有发生变化，无感应电流，故A错误；
B.乙图中条形磁铁插入线圈时线圈中的磁通量增加，拔出线圈时线圈中的磁通量减少，线圈中都能产生感应电流，故B正确；
C.丙图中开关S一直接通，回路中为恒定电流，螺线管A产生的磁场稳定，螺线管B中的磁通量无变化，无感应电流，故C错误；
D.丙图中开关S接通，小螺线管A插入大螺线管B中不动，不移动滑动变阻器的滑片，故螺线管B中的磁通量不变化，没有感应电流，故D错误。
12.如图所示，金属线框abcd处于垂直纸面向里的足够大的匀强磁场中，线框平面与磁场方向垂直。线框做下列几种运动时，可以产生感应电流的是( )
A. 绕线框中心、垂直于纸面的轴转动
B. 以cd边为轴转动
C. 向左匀速运动
D. 向右加速运动
【答案】B
【解析】
明确感应电流的条件，分析线框运动过程中，磁通量是否变化，从而明确能否产生感应电流。
本题考查感应电流产生的条件，关键明确磁通量的定义，同时注意线框运动时线框中的磁感线条数是否变化，从而明确磁通量是否变化。
【解答】
A、绕线框中心、垂直于纸面的轴转动，线框中的磁通量不发生变化，故不会产生感应电流，故A错误；
B、以cd边为轴转动，线框中的磁通量改变，故会产生感应电流，故B正确；
C、在纸面内向左匀速运动，线框中磁通量不变，不会产生感应电流，故C错误；
D、在纸面内向右加速运动，线框中磁通量不变，不会产生感应电流，故D错误。
13.图中能产生感应电流的是( )
A. B. C. D.
【答案】B
【解析】
产生感应电流的条件为：一、形成闭合回路；二、穿过回路的磁通量有变化。
本题属于基础题，抓住产生感应电流的条件即可解决问题。
【解答】
A.由于没有形成闭合回路所以即使磁通量有变化也不会产生感应电流，故A错误；
B.由于回路面积增大导致穿过该闭合回路磁通量有变化，所以可以产生感应电流，故B正确；
C.由于闭合线圈放置导致闯过回路的净磁通量为零，即使电流增强但是穿过回路的净磁通量仍然为零，所以没有感应电流，故C错误；
D.线圈向右移动只要不离开匀强磁场，磁通量不会有变化，所以穿过该回路的感应电流就是零，故D错误。
故选B。

14.我国发射的“玉兔号”月球车成功着陆月球，不久的将来中国人将真正实现飞天梦，进入那神秘的广寒宫．假如有一宇航员登月后，想探测一下月球表面是否有磁场，他手边有一只灵敏电流表和一个小线圈，则下列推断正确的是( )
A. 直接将电流表放于月球表面，看是否有示数来判断磁场的有无
B. 将电流表与线圈组成闭合回路，使线圈沿某一方向运动，如电流表无示数，则可判断月球表面无磁场
C. 将电流表与线圈组成闭合回路，使线圈沿某一方向运动，如电流表有示数，则可判断月球表面有磁场
D. 将电流表与线圈组成闭合回路，使线圈在某一平面内沿各个方向运动，如电流表无示数，则可判断月球表面无磁场
【答案】C
【解析】
直接将电流表放于月球表面，电流表电路是断开的，不能产生感应电流，无法判断有无磁场；将电流表与线圈组成回路，使线圈沿某一方向运动，如电流表无示数，不能判断月球表面没有磁场；若电流表有示数，可以判断有磁场；若线圈运动方向与磁场方向平行时，线圈中不产生感应电流，电流表无示数，不能判断月球表面无磁场。
本题考查理论联系实际的能力，关键抓住产生感应电流的条件：一是电路要闭合；二是穿过电路的磁通量发生变化。
【解答】
A.直接将电流表放于月球表面，电流表电路是断开的，不能产生感应电流，无法判断有无磁场，故A错误；
B.将电流表与线圈组成回路，使线圈沿某一方向运动，若线圈运动方向与磁场方向平行时，线圈中不产生感应电流，所以电流表无示数，不能判断月球表面无磁场。故B错误；
C.将电流表与线圈组成闭合回路，使线圈沿某一方向运动，如电流表有示数，线圈中磁通量发生变化，说明月球表面有磁场，故C正确；
D.将电流表与线圈组成闭合回路，使线圈在某个平面内沿各个方向运动，若所选平面与磁场方向平行时，线圈中不产生感应电流，所以电流表无示数，不能判断月球表面无磁场，故D错误。
故选C。

15.接有理想电压表的三角形导线框abc，如图所示，在匀强磁场中向右运动，则框中有无感应电流，ab两点间有无电势差，电压表有无读数(示数不为零称为有读数)( )
A. 无、无、无
B. 无、有、有
C. 无、有、无
D. 有、有、有
【答案】C
【解析】
线框整体在磁场中做切割磁感线运动，不能产生感应电流，但是能产生感应电动势。
该题考查感应电流产生的条件与感应电动势产生的条件，要注意区分，只要导体棒切割磁感线就可以产生感应电动势。
【解答】
线框整体在磁场中运动，回路中磁通量不发生变化，不能产生感应电流，所以线框中没有感应电流，电压表也没有示数；导体棒ab切割磁感线，所以ab的两端有电势差，故C正确，ABD错误。
16.电吉他中电拾音器的基本结构如图所示，磁体附近的金属弦被磁化，因此弦振动时，在线圈中产生感应电流，电流经电路放大后传送到音箱发出声音，下列说法不正确的是( )
A. 选用铜质弦，电吉他仍能正常工作
B. 取走磁体，电吉他将不能正常工作
C. 增加线圈匝数可以增大线圈中的感应电动势
D. 磁振动过程中，线圈中的电流方向不断变化
【答案】A
【解析】
电吉他的拾音器由磁铁和线圈组成，钢弦被磁化，弹动钢弦，相当于线圈做切割磁感线运动，在线圈中就会产生对应的音频电流，电流经放大后通过音箱，我们就听到了声音，根据E=nΔΦΔt 可知，增加线圈匝数可以增大线圈中的感应电动势。
本题考查了电吉他的原理，知道法拉第电磁感应定律在本题中的应用，特别注意铜不可以被磁化，则选用铜质弦，电吉他不能正常工作，难度适中。
【解答】
A.铜不可以被磁化，则选用铜质弦，电吉他不能正常工作，故A错误；
B.取走磁体，就没有磁场，振弦不能切割磁感线产生电流，电吉他将不能正常工作，故B正确；
C.根据E=nΔΦΔt 可知，增加线圈匝数可以增大线圈中的感应电动势，故C正确；
D.磁振动过程中，磁场方向不变，但磁通量有时变大，有时变小，则线圈中的电流方向不断变化，故D正确。
本题选择错误的，故选A。
17.如图是电磁炉内部结构及锅的示意图，下列说法正确的是( )
A. 通电线圈接通交变电流，频率越小，加热越快
B. 通电线圈接通交变电流，频率越大，加热越快
C. 通电线圈接通恒定电流，电流越大，加热越快
D. 将不锈钢锅换成陶瓷锅，电流越大，加热越快
【答案】B
【解析】
本题考察电场炉的工作原理。在平时学习中，要熟知常见加热设备的原理，根据原理进行辨析即可。电磁炉又被称为电磁灶，其原理是通过电磁感应产生涡流加热，即利用交变电流通过线圈产生交变磁场，从而使金属锅自身产生无数小涡流而直接加热于锅内的食物。根据此原理判断各个选项正误即可。
【解答】
C、锅体中的涡流是由变化的磁场产生的，所加的电流是交流，不能用恒定电流，故C错误；
AB、电磁炉通过磁场感应涡流加热，根据感应电动势公式E=ΔΦΔt 而△Φ=△B×S，故需通入大小和方向变化电流，电流变化越快，电磁炉加热效果越好，故A错误，B正确；
D、金属锅自身产生无数小涡流而直接加热于锅的，陶瓷锅或耐热玻璃锅属于绝缘材料，里面不会产生涡流，故D错误。
18.随着科技的不断发展，无线充电已经进入人们的视线。小到手表、手机，大到电脑、电动汽车的充电，都已经实现了从理论研发到实际应用的转化。下图给出了某品牌的无线充电手机利用电磁感应方式无线充电的原理图。关于无线充电，下列说法正确的是( )
A. 无线充电时手机接收线圈部分的工作原理是“电流的磁效应”
B. 只有将充电底座接到直流电源上才能对手机进行充电
C. 接收线圈中交变电流的频率与发射线圈中交变电流的频率相同
D. 只要有无线充电底座，所有手机都可以进行无线充电
【答案】C
【解析】
根据电磁感应现象的原理，结合感应电动势产生的条件，即可求解。
本题考查无线充电手机的工作原理，理解电磁感应现象的运用，及产生感应电动势的条件，注意涡流的防止与应用。
【解答】
A.无线充电时手机接收线圈部分的工作原理是电磁感应现象，不是“电流的磁效应”现象，故A错误；
B.当充电设备通以恒定直流，无线充电设备不会产生交变磁场，那么不能够正常使用，故B错误；
C.接收线圈中交变电流的频率与发射线圈中交变电流的频率相同，故C正确；
D.被充电手机内部，应该有一类似金属线圈的部件，与手机电池相连，当有交变磁场时，则出现感应电动势，那么普通手机不能够利用无线充电设备进行充电，故D错误；
故选：C。
二、实验题（本大题共2小题）
19.下图为“研究感应电流产生的条件”的实验电路图：
(1)要使螺线管B中产生感应电流，请在图中连线，把实验装置连接完整。
(2)开始实验时，滑动变阻器滑片P应该放置在______(选填“a”或“b”)端；
(3)闭合开关后，请写出两种能使线圈B中产生感应电流的不同方法：
①___________________________；
②________________________；
【答案】(1) ；(2)a ；(3)断开开关； 插入或拔出线圈A； 移动滑动变阻器的滑片(任选两种)
【解析】
本题考查探究感应电流的产生条件的实验，知道实验有两个回路，这是正确连接实物电路图的前提与关键。开始连接电路图时，依据滑动变阻器接法，保证接入电路的电阻要最大，才能确保电路安全；根据感应电流产生条件：穿过线圈的磁通量变化，即可求解能使线圈B中产生感应电流的方法。
【解答】
(1)探究电磁感应现象实验电路分两部分，电源、开关、滑动变阻器、原线圈组成闭合电
路，检流计与副线圈组成另一个闭合电路；电路图如图所示；
(2)开始实验时，依据变阻器的接法可知，滑片应该放置a，从而确保接入电路的电阻达到最大；
(3)根据感应电流产生条件：穿过线圈的磁通量变化，
当闭合开关后，能使线圈B中产生感应电流的方法：断开电开关 移动滑动变阻器的滑片； 插入或拔出线圈A
20.实验：探究感应电流产生的条件
(1)实验一：如图所示，导体棒AB做切割磁感线运动时，线路中________电流产生，而导体棒AB顺着磁感线运动时，线路中________电流产生(均选填“有”或“无”)
(2)实验二：如图所示，当条形磁铁插入或拔出线圈时，线圈中________电流产生，但条形磁铁在线圈中静止不动时，线圈中________电流产生。(均选填“有”或“无”)
(3)实验三：如图所示，将小螺线管A插入大螺线管B中不动，当开关S闭合或断开时，电流表中________电流通过；若开关S一直闭合，当改变滑动变阻器的阻值时，电流表中________电流通过；而开关S一直闭合，滑动变阻器的滑动触头不动时，电流表中________电流通过。(均选填“有”或“无”)
(4)归纳总结：
实验一中：导体棒做切割磁感线运动，回路的有效面积发生变化，从而引起了磁通量的变化，产生了感应电流
实验二中：磁铁插入或拔出线圈时，线圈中的磁场发生变化，从而引起了磁通量的变化，产生了感应电流
实验三中：开关闭合、断开或滑动变阻器的滑动触头移动时，小螺线管A中电流变化，从而引起穿过大螺线管B的磁通量变化，产生了感应电流
三个实验共同特点是：产生感应电流时闭合回路的磁通量都发生了变化
【答案】
(1)有； 无 ；
(2)有； 无；
(3)有； 有； 无 ；。
【解析】
本题考查感应电流产生的条件：当穿过闭合电路磁通量发生变化时，回路中会产生感应电流。
【解答】
(1)当导体杯AB做切割磁感线运动时，穿过闭合回路的磁通量发生变化，回路中有感应电流产生；导体棒AB顺着磁感线运动时，穿过闭合回路的磁通量没发生变化，回路中无感应电流产生；
(2)当条形磁铁插入或拔出线圈时，通过线圈的磁通量一定发生变化，所以线圈中有感应电流产生；条形磁铁在线圈中静止不动时，线圈中磁通量不变，所以线圈中无感应电流产生；
(3)当开关闭合和断开瞬间，穿过回路的磁通量变化，产生感应电流；若开关S一直闭合，当改变滑动变阻器的阻值时，穿过回路的磁通量变化，产生感应电流；当开关S一直闭合，滑动变阻器滑动触头不动时，磁通量不变，不产生感应电流。
