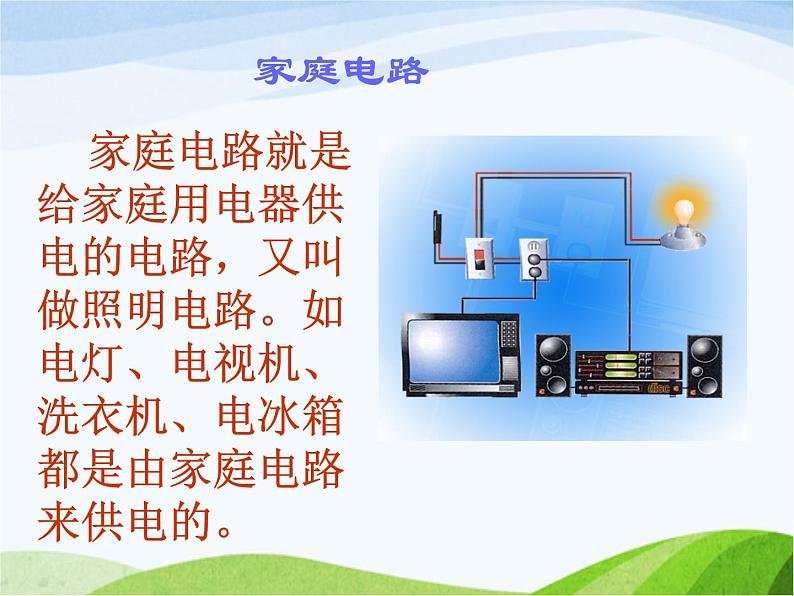

家庭电路就是给家庭用电器供电的电路，又叫做照明电路。如电灯、电视机、洗衣机、电冰箱都是由家庭电路来供电的。

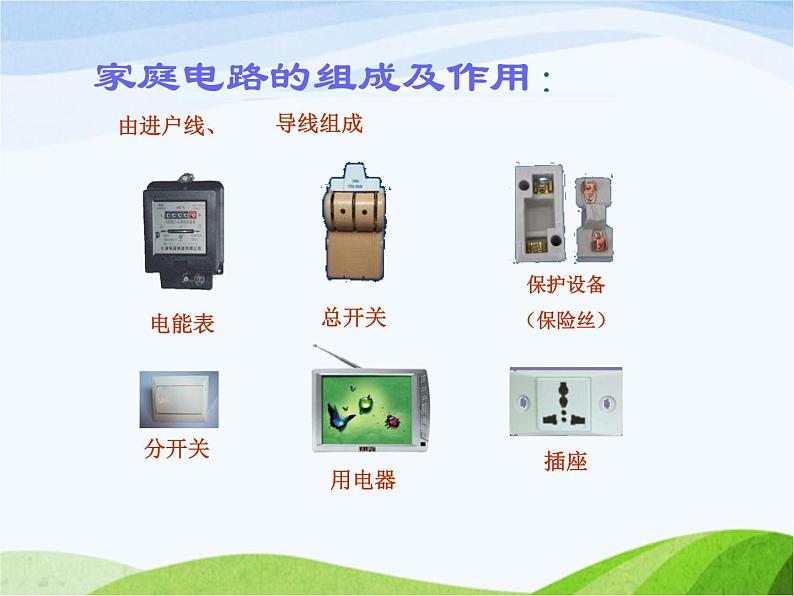

家庭电路的组成及作用： 由进户线、

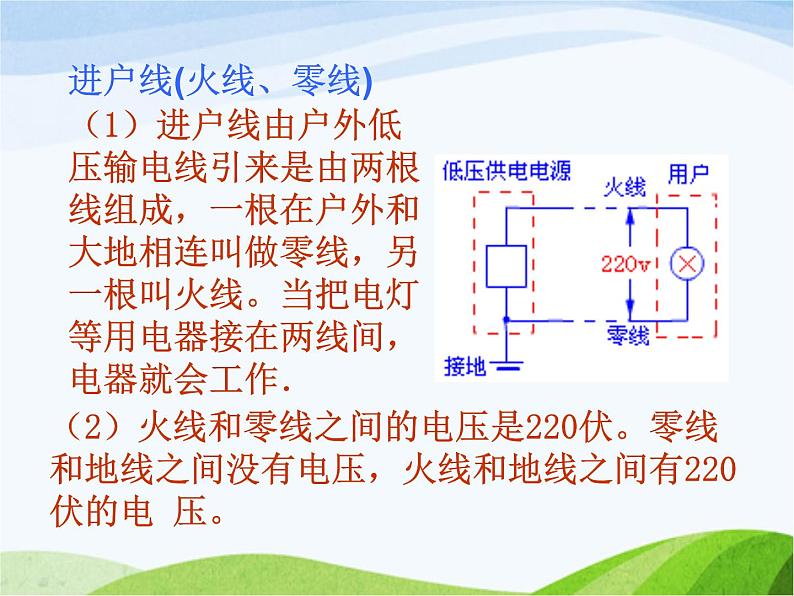

进户线(火线、零线)（1）进户线由户外低压输电线引来是由两根线组成，一根在户外和大地相连叫做零线，另一根叫火线。当把电灯等用电器接在两线间，电器就会工作．
（2）火线和零线之间的电压是220伏。零线和地线之间没有电压，火线和地线之间有220伏的电 压。

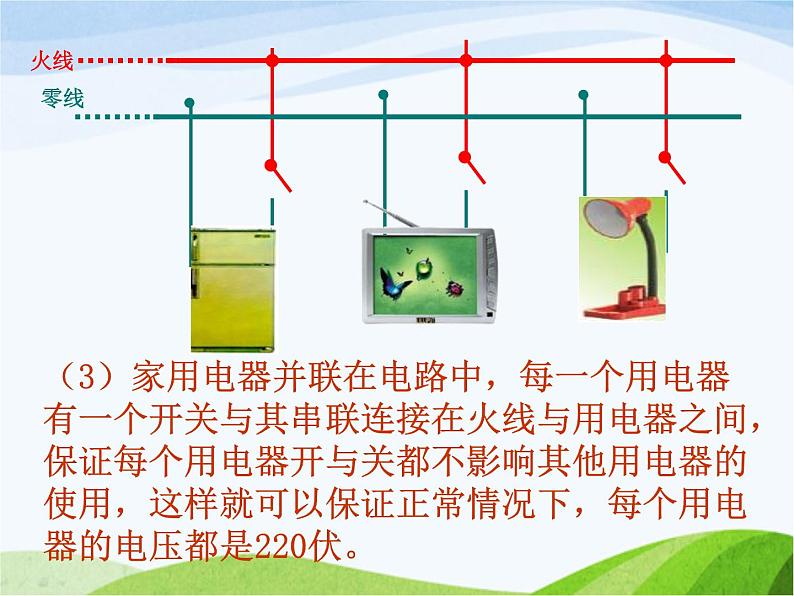

（3）家用电器并联在电路中，每一个用电器有一个开关与其串联连接在火线与用电器之间，保证每个用电器开与关都不影响其他用电器的使用，这样就可以保证正常情况下，每个用电器的电压都是220伏。

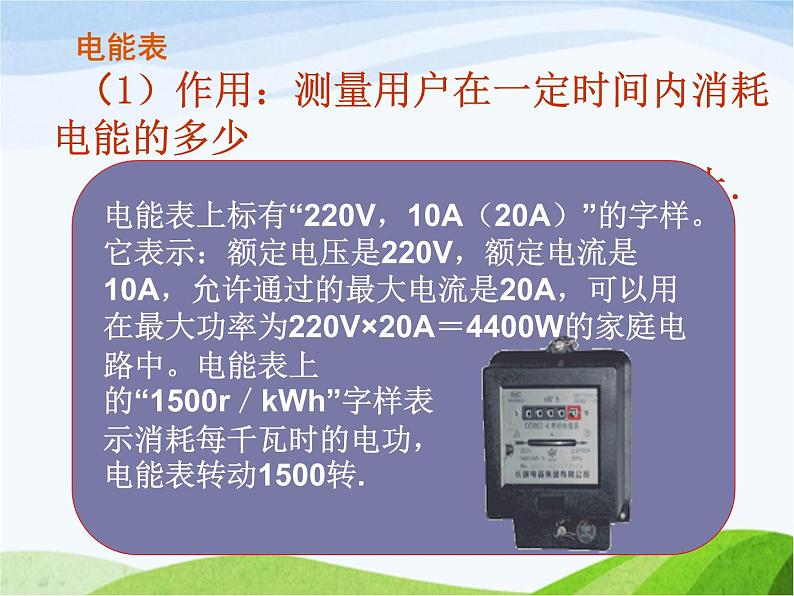

电能表（1）作用：测量用户在一定时间内消耗电能的多少（2）电能表要装在家庭电路的干路上.（3）电能表有不同的规格，若家里用电器特别多 电能表允许通过的电流要大些，否则会被烧坏．

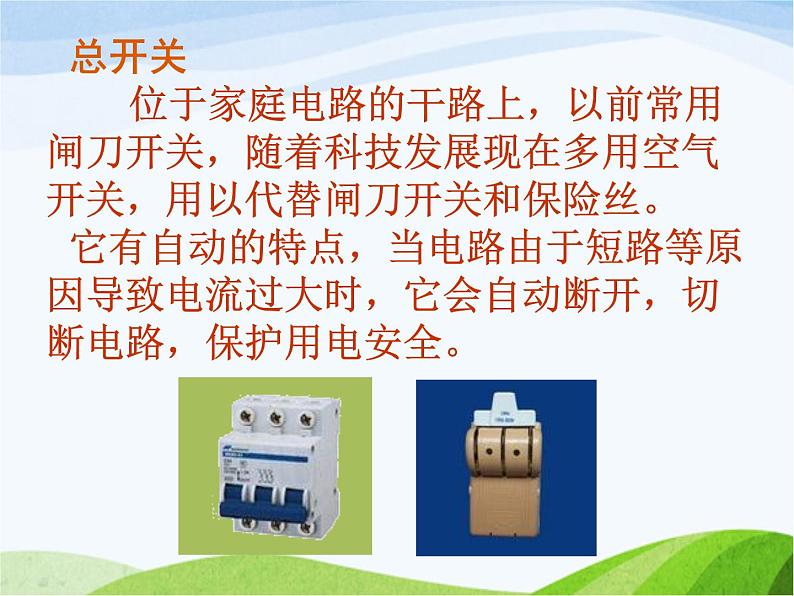

总开关 位于家庭电路的干路上，以前常用闸刀开关，随着科技发展现在多用空气开关，用以代替闸刀开关和保险丝。它有自动的特点，当电路由于短路等原因导致电流过大时，它会自动断开，切断电路，保护用电安全。

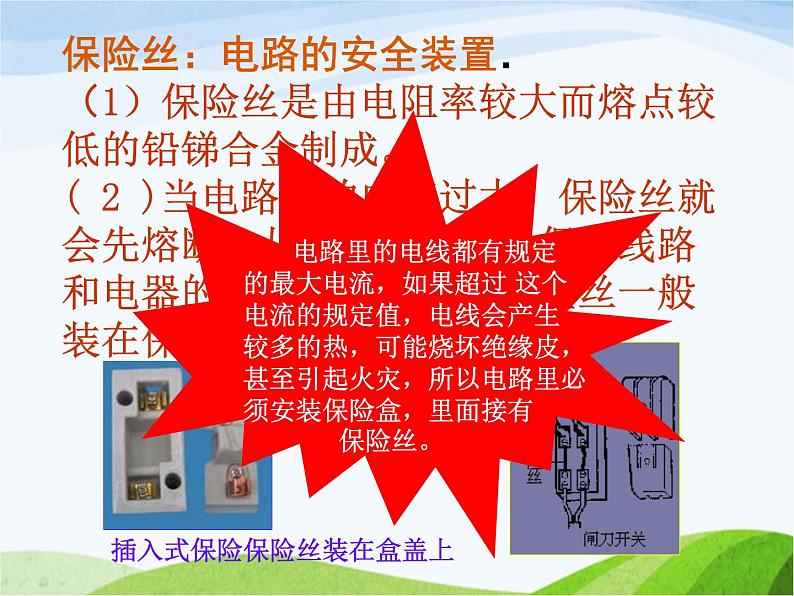

保险丝：电路的安全装置．（1）保险丝是由电阻率较大而熔点较低的铅锑合金制成。( 2 )当电路中的电流过大，保险丝就会先熔断，从而切断电源，保障线路和电器的安全，避免火灾保险丝一般装在保险盒。
插入式保险保险丝装在盒盖上
电灯和分开关 家庭电路中电灯是必不可少的．电灯的一端接零线，一端连开关，开关的另一端连火线．各房间的灯是并联在火线、零线间．每盏灯都需要一个开关控制．
插座 家庭电路中的插座可以方便地给电视机 、电冰箱、洗衣机以及可以移动的家用电器供电．
测电笔 1.用于辨别火线和零线。 2.构造：
使用方法： 测电笔，要用手接触笔尾的金属体，笔尖接触电线，如果氖管发光，表明接触的是火线，如果氖管不发光，表明接触的是零线
需要注意的是使用测电笔，手一定要接触笔尾的金属体如果手没有接触笔尾的金属体，即使笔尖接触火线，氖管也不发光，测电笔就失去作用了。
三、安全电压： 只有不高于36V的电压对人体是安全的，称为安全电压。
说明：人是导体，容易让电流通过，电流对人体的危害性跟电流的大小、通电时间的长短等因素有关。通过人体的电流达到8-10毫安时，人体就很难摆脱带电体；通过人体的电流达到100毫安时，只要很短的时间，就会使人窒息，心跳停止，发生触电事故。电流越大，触电到死亡的时间就越短。大量的实验表明：低于36V的电压对人体是安全的，称为安全电压。
安全用电常识1、人员的触电方式． （1）单线触电 （2）双线触电 （3）高压电弧触电 （4）跨步电压触电
2、安全用电原则 不接触低压带电体， 不靠近高压带电体， 不弄湿用电器， 不损坏绝缘层。
