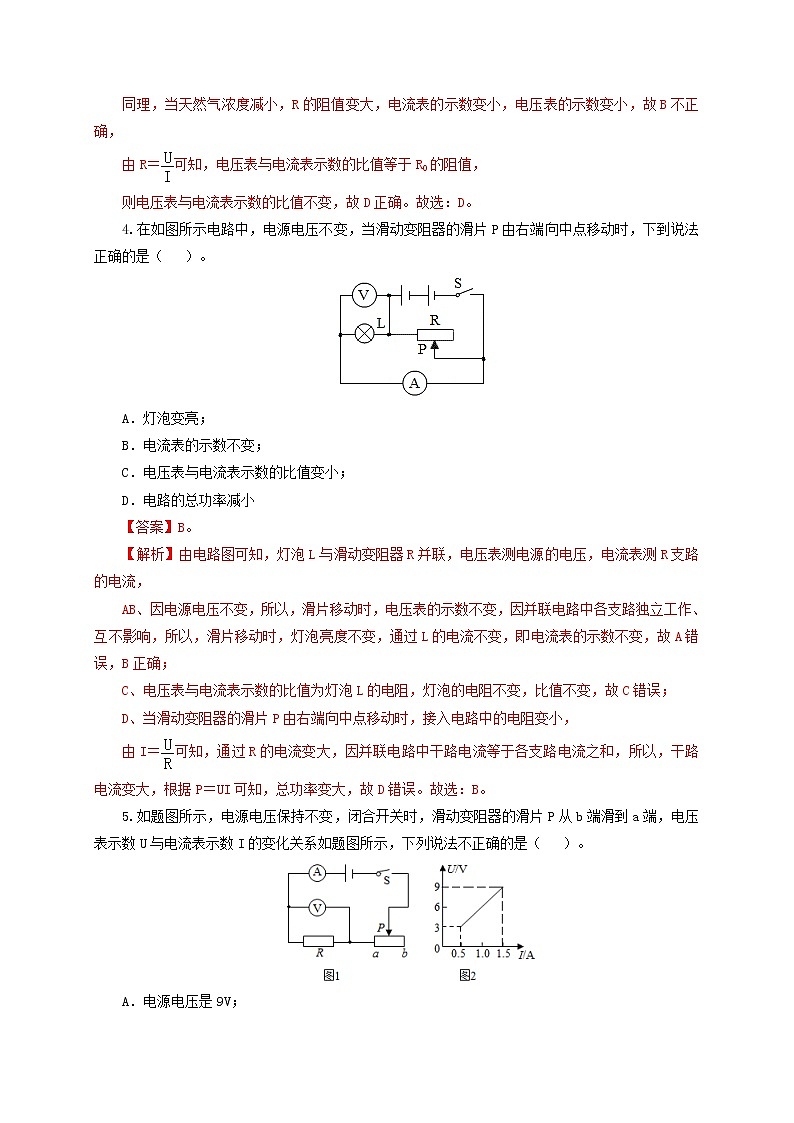

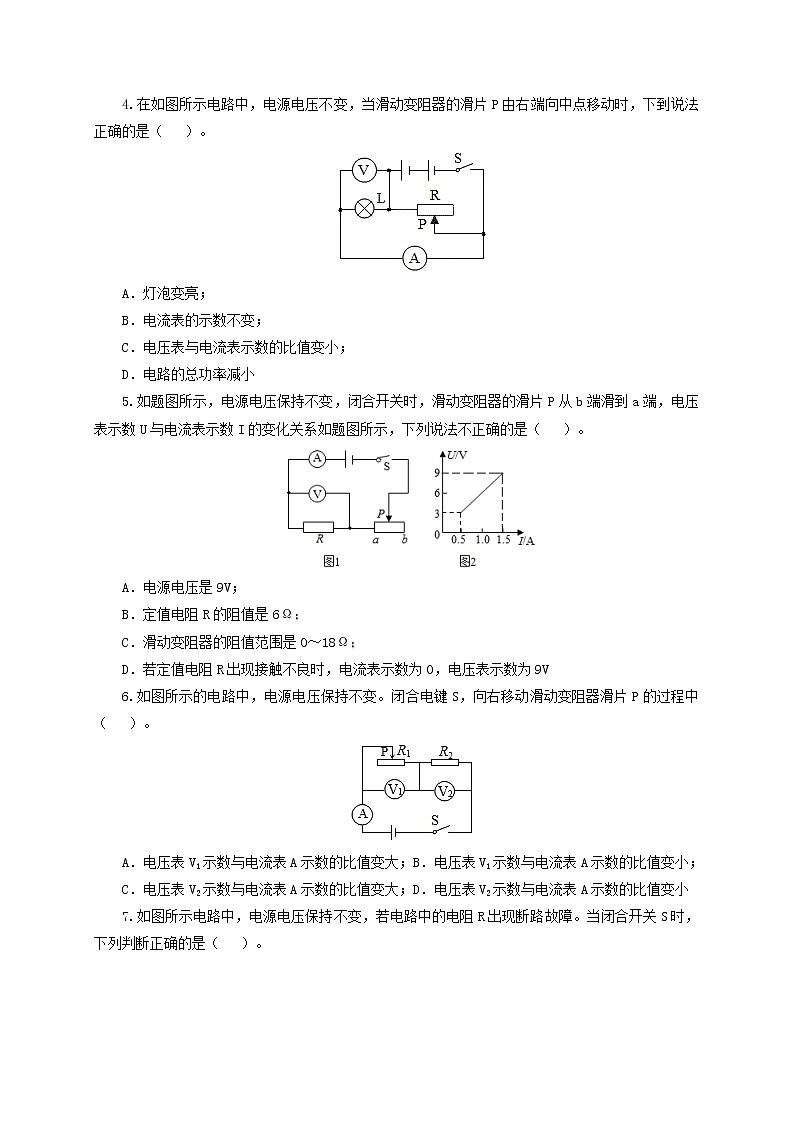

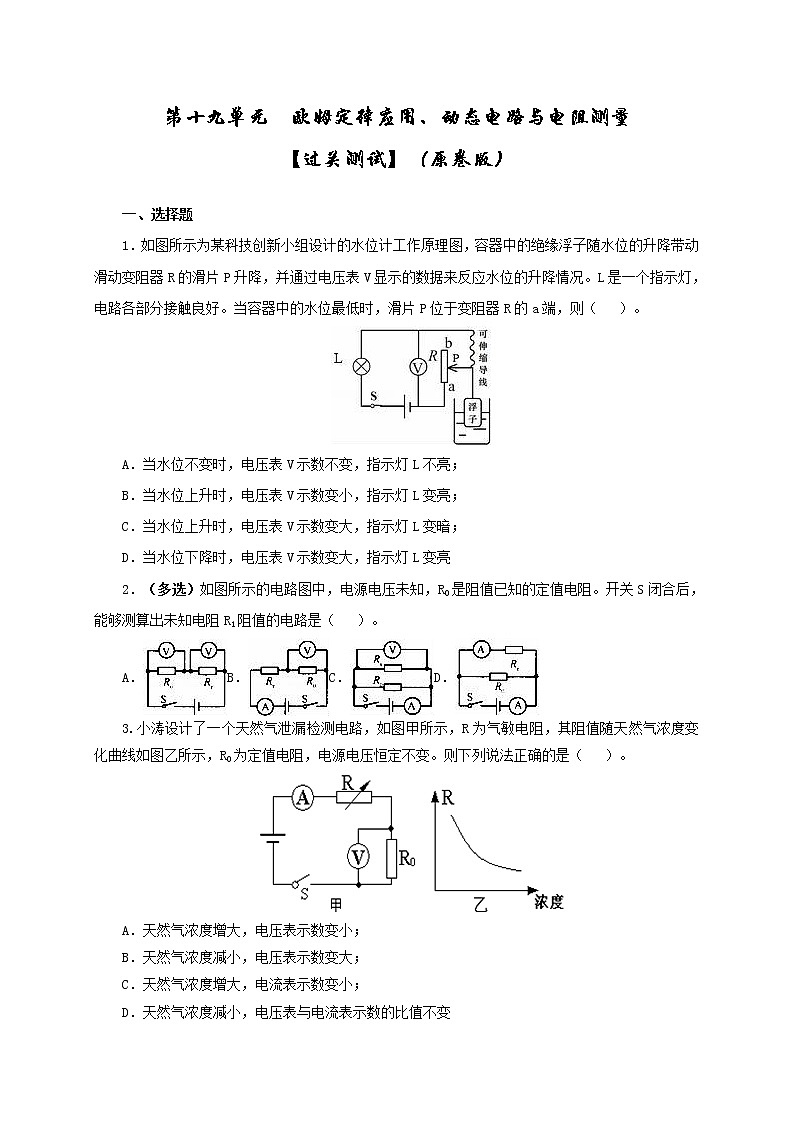

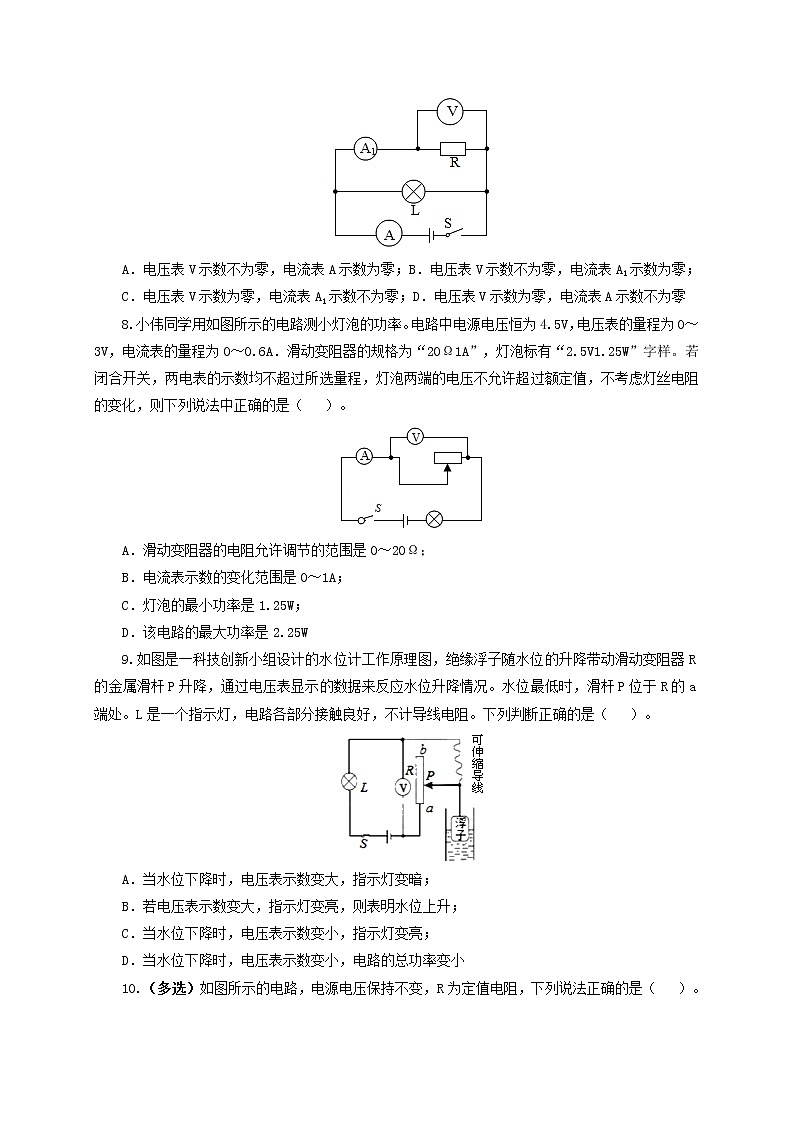

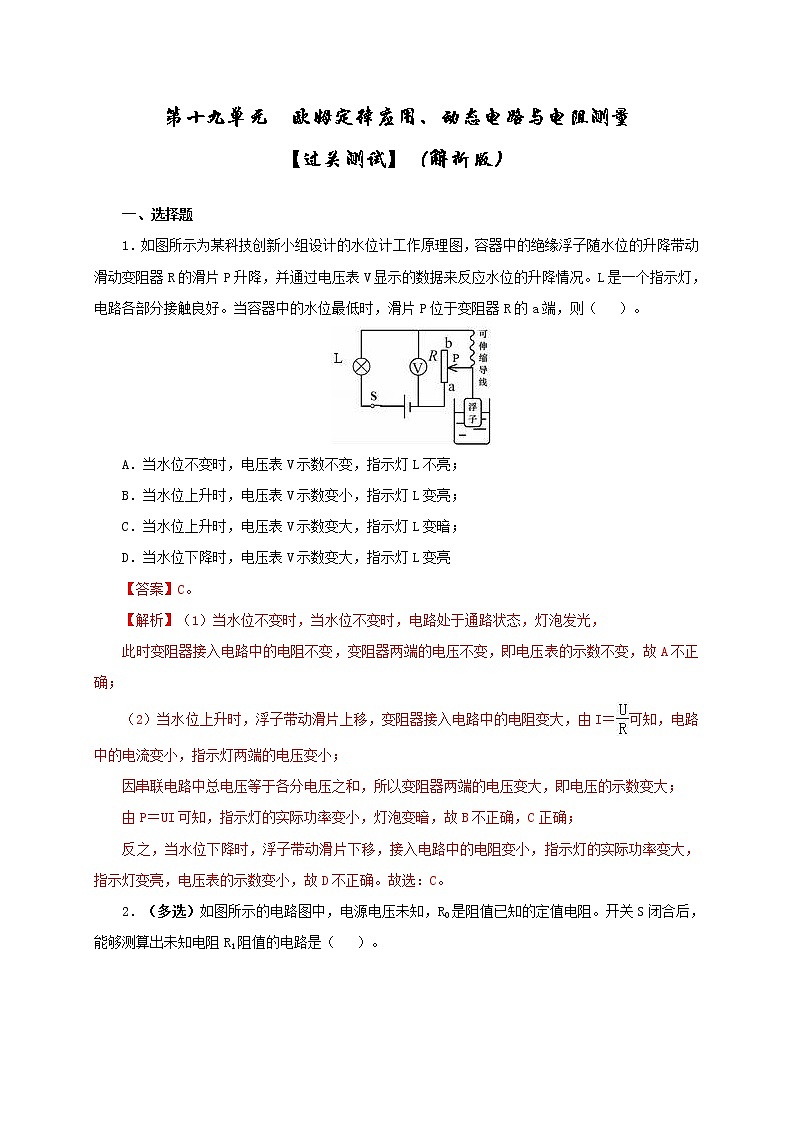

第十九单元  欧姆定律应用、动态电路与电阻测量【过关测试】（原卷版） 一、选择题1．如图所示为某科技创新小组设计的水位计工作原理图，容器中的绝缘浮子随水位的升降带动滑动变阻器R的滑片P升降，并通过电压表V显示的数据来反应水位的升降情况。L是一个指示灯，电路各部分接触良好。当容器中的水位最低时，滑片P位于变阻器R的a端，则（   ）。A．当水位不变时，电压表V示数不变，指示灯L不亮；B．当水位上升时，电压表V示数变小，指示灯L变亮；C．当水位上升时，电压表V示数变大，指示灯L变暗；D．当水位下降时，电压表V示数变大，指示灯L变亮2．（多选）如图所示的电路图中，电源电压未知，R0是阻值已知的定值电阻。开关S闭合后，能够测算出未知电阻R1阻值的电路是（   ）。A．B．C．D．3.小涛设计了一个天然气泄漏检测电路，如图甲所示，R为气敏电阻，其阻值随天然气浓度变化曲线如图乙所示，R0为定值电阻，电源电压恒定不变。则下列说法正确的是（   ）。A．天然气浓度增大，电压表示数变小；B．天然气浓度减小，电压表示数变大；C．天然气浓度增大，电流表示数变小；D．天然气浓度减小，电压表与电流表示数的比值不变4.在如图所示电路中，电源电压不变，当滑动变阻器的滑片P由右端向中点移动时，下到说法正确的是（   ）。A．灯泡变亮；B．电流表的示数不变；C．电压表与电流表示数的比值变小；D．电路的总功率减小5.如题图所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如题图所示，下列说法不正确的是（   ）。A．电源电压是9V；B．定值电阻R的阻值是6Ω；C．滑动变阻器的阻值范围是0～18Ω；D．若定值电阻R出现接触不良时，电流表示数为0，电压表示数为9V6.如图所示的电路中，电源电压保持不变。闭合电键S，向右移动滑动变阻器滑片P的过程中（   ）。A．电压表V1示数与电流表A示数的比值变大；B．电压表V1示数与电流表A示数的比值变小；C．电压表V2示数与电流表A示数的比值变大；D．电压表V2示数与电流表A示数的比值变小7.如图所示电路中，电源电压保持不变，若电路中的电阻R出现断路故障。当闭合开关S时，下列判断正确的是（   ）。A．电压表V示数不为零，电流表A示数为零；B．电压表V示数不为零，电流表A1示数为零；C．电压表V示数为零，电流表A1示数不为零；D．电压表V示数为零，电流表A示数不为零8.小伟同学用如图所示的电路测小灯泡的功率。电路中电源电压恒为4.5V，电压表的量程为0～3V，电流表的量程为0～0.6A．滑动变阻器的规格为“20Ω1A”，灯泡标有“2.5V1.25W”字样。若闭合开关，两电表的示数均不超过所选量程，灯泡两端的电压不允许超过额定值，不考虑灯丝电阻的变化，则下列说法中正确的是（   ）。A．滑动变阻器的电阻允许调节的范围是0～20Ω；B．电流表示数的变化范围是0～1A；C．灯泡的最小功率是1.25W；D．该电路的最大功率是2.25W9.如图是一科技创新小组设计的水位计工作原理图，绝缘浮子随水位的升降带动滑动变阻器R的金属滑杆P升降，通过电压表显示的数据来反应水位升降情况。水位最低时，滑杆P位于R的a端处。L是一个指示灯，电路各部分接触良好，不计导线电阻。下列判断正确的是（   ）。A．当水位下降时，电压表示数变大，指示灯变暗；B．若电压表示数变大，指示灯变亮，则表明水位上升；C．当水位下降时，电压表示数变小，指示灯变亮；D．当水位下降时，电压表示数变小，电路的总功率变小10.（多选）如图所示的电路，电源电压保持不变，R为定值电阻，下列说法正确的是（   ）。A．开关闭合前，电压表有示数，电流表无示数；B．开关闭合后，滑片P向右移动的过程中，电压表的示数变大；C．开关闭合后，滑片P向右移动的过程中，电压表与电流表示数的比值不变；D．开关闭合后，滑片P向右移动的过程中，电压表与电流表示数的乘积变大11.（多选）某同学在做“调节灯泡亮度”的电学实验时，电路如图所示，电源电压恒为6V，电流表的量程为“0﹣0.6A”电压表量程“0﹣3V”，滑动变阻器的规格为“20Ω 2A”，灯泡L标有“3V 0.9W”字样（忽略灯丝电阻变化），在实验中为了保证所有元件的安全，下列判断不正确的是（   ）。A．该电路中，变阻器R接入电路的阻值变化范围为0﹣20Ω；B．该电路消耗的总功率的变化范围为1.2W﹣3.6W；C．该电路中，电流表示数的变化范围为0.2A﹣0.6A；D．该电路中，电灯消耗功率的变化范围为0.4W﹣0.9W12.（多选）在如图所示电路中，电源电压和灯L的电阻均保持不变。开关S闭合后，在变阻器的滑片P从中点向b端滑动过程中，下列说法正确的是（   ）。A．电压表的示数变大 B．电灯L的亮度不变 C．电流表A1的示数变小 D．电流表A2的示数变大13.（多选）如图所示，电源电压恒定，R1为定值电阻，R2为滑动变阻器。S闭合，滑动变阻器滑片P由a向b滑动，下列说法正确的是（   ）。A．电压表V1示数与电压表V2示数之和变大；B．电压表V1示数变小，电流表A示数变小；C．电压表V1示数与电流表A示数的比值变大；D．电压表V2示数与电流表A示数的比值变大二、填空题14．如图所示，电源电压不变，R1为定值电阻。闭合开关S，将滑动变阻器R2的滑片P从a向b移动的过程中，电压表和电流表的示数变化情况如图乙所示，则电源电压为　        V，R1的阻值为　   Ω。当滑动变阻器的滑片P在中点时，两电表的示数对应于乙图中的　 　点（选填“A”、“B”、“C”“、“D““E“）。15.如图所示，若开关S闭合后，灯L1、L2都能发光，则甲是　 　（选填“电压表”或“电流表”），此时L1、L2的连接方式是　 　（选填“串联”或“并联”），若开关S断开后，两灯都能发光，甲、乙两表的示数之比为4：3，则灯L1、L2电阻之比为　 　。16.为了测量电阻Rx的电阻值，小龙选择了一块已经调好的电流表，一个电阻值已知的定值电阻R0，一个符合要求的电源，以及两个开关S1和S2，并连接了部分实验电路，如图所示，请帮助小龙完成这个实验。（1）请你添加一根导线完成图所示的实验电路的连接；（2）只闭合开关S1，读出电流表示数为I1；　   　，读出电流表示数为I2；（3）写出电阻RX的表达式为：RX＝　       　。17.如图所示电路中，电源电压恒定。闭合开关S后，将滑动变阻器滑片从左端向右端移动过程中，电路消耗总功率　   　（选填“变大”、“变小”或“不变”）；电压表V2示数的减小值　   　电压表V1示数的增大值（选填“大于”、“小于”或“等于”）。18.为测量未知电阻Rx，小明设计如图所示电路，电源电压保持不变，滑动变阻器的最大阻值为10Ω．闭合开关S，当滑动变阻器的滑片P移到b端时，电流表的示数为0.6A，此时电阻Rx两端的电压为　   　V；当滑动变阻器的滑片P移到a端时，电流表的示数为0.9A．则电源电压为　   　V，电阻Rx的电阻值为　   　Ω。19.在如图所示的电路中，电阻R1＝10Ω，R2＝20Ω，电源电压保持不变，当开关S1、S3断开，S2闭合时，电流表的示数为0.4A，电源电压为　   　V；当开关S1、S3闭合，S2断开时，电流表的示数为　   　A。20.某校物理兴趣小组设计了一种“电子秤”，实际上是压力测量仪，用它来称量物体的重力，其原理结构如图所示。图中A为金属片，B为金属板，R1＝24Ω，R2是最大值为72Ω的滑动变阻器，电源电压为12V不变。则图中重力表应该用　   　（电流表/电压表）；当称量物体重力达到最大值时，R1与R2是　   　联，此时R2两端的电压为　   　V。21.电源电压恒定，R1＝3Ω，R2＝6Ω，当开关S3闭合，S1、S2都断开时，电流表的示数为0.5A，则电源电压是　   　V；当开关S3断开，S1、S2都闭合时，电流表的示数是　   　A。 三、实验题22.现有两节新的干电池、电压表、电流表、滑动变阻器、开关、导线若干。在利用“伏安法”测量定值电阻Rx阻值的实验中：实验次数123电压U/V12.22.5电流I/A0.10.20.25（1）请你按图甲所示的电路图，以笔画线代替导线，将图乙中的电路连接完整。（2）实验前为了保护电路，滑动变阻器的滑片应置于　   　端（选填“A”或“B“）；（3）闭合开关，无论怎样栘动滑片P，发现电流表始终无示数，电压表有示数，其原因可能是　   　（填符号）A．滑动变阻器断路    B．Rx断路    C．Rx短路（4）三次实验记录数据如上表所示，则被测电阻Rx＝　   　Ω（小数点后保留一位）（5）现在利用规格为“3.8V，0.3A”的小灯泡，来研究“小灯泡的电功率”。为了完成探究任务在乙图的基础上应进行下列操作：断开开关，　   　，用小灯泡替换电阻Rx，　   　，滑片移动到右端，闭合开关，移动滑片进行探究。四、计算题23.小明用如图（甲）所示的电路测额定电压为6V的灯泡的功率，电源电压不变，保护电阻R0＝2Ω．闭合开关S，滑动变阻器的滑动触片从最右端向最左端移动过程中，通过灯泡的电流I与其两端电压U的关系如图（乙）所示。求：（1）灯泡的额定功率为　 　W；电源的电压为　 　V。（2）滑动变阻器的最大电阻值为多少？（3）电路消耗的最小功率是多少？24.在公园有一种测量瞬间打击力的游戏机，其原理示意图如图a所示，游人手戴拳击手套，击打可水平移动的A装置，A通过压杆与压力传感器接触，压力传感器的电阻值R会随所受压力大小发生变化。电压表的示数可反映出打击力的大小。已知电阻R0＝120Ω，压力传感器表面能承受的最大压力为4000N．压杆与压力传感器的接触面积为S＝4×10﹣4m2．压力传感器的电阻值随所受压力变化的图象如图b所示。若在某次游戏过程中，游人用力F＝2000N的力击中装置A，此时电压表的示数为1.5V．（电源电压恒定不变）（1）这次游戏中，压力传感器承受的压强为多大？（2）电源电压是多少？（3）当装置A不受打击力作用时，R0消耗的电功率为多大？
