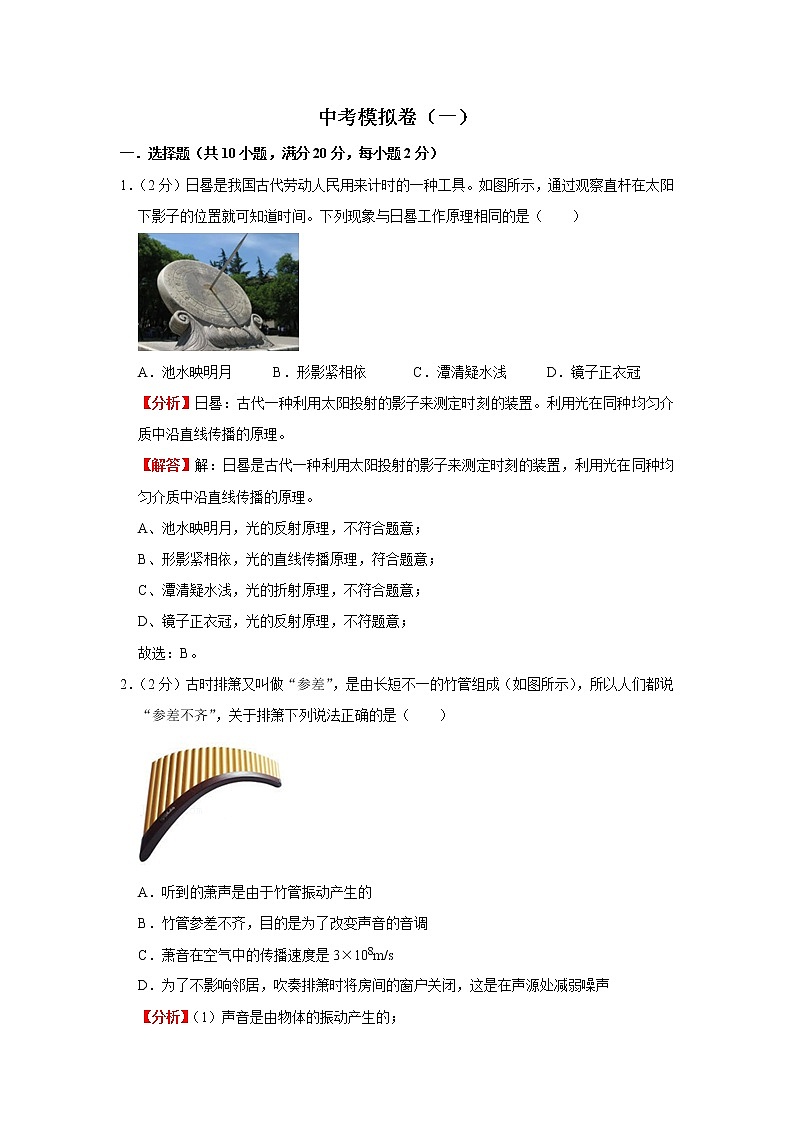

中考模拟卷（一）（解析版）-2022年物理中考一轮复习考点透析（北师大版）

这是一份中考模拟卷（一）（解析版）-2022年物理中考一轮复习考点透析（北师大版），共20页。

A．池水映明月B．形影紧相依C．潭清疑水浅D．镜子正衣冠
【分析】日晷：古代一种利用太阳投射的影子来测定时刻的装置。利用光在同种均匀介质中沿直线传播的原理。
【解答】解：日晷是古代一种利用太阳投射的影子来测定时刻的装置，利用光在同种均匀介质中沿直线传播的原理。
A、池水映明月，光的反射原理，不符合题意；
B、形影紧相依，光的直线传播原理，符合题意；
C、潭清疑水浅，光的折射原理，不符合题意；
D、镜子正衣冠，光的反射原理，不符题意；
故选：B。
2．（2分）古时排箫又叫做“参差”，是由长短不一的竹管组成（如图所示），所以人们都说“参差不齐”，关于排箫下列说法正确的是（ ）
A．听到的萧声是由于竹管振动产生的
B．竹管参差不齐，目的是为了改变声音的音调
C．萧音在空气中的传播速度是3×108m/s
D．为了不影响邻居，吹奏排箫时将房间的窗户关闭，这是在声源处减弱噪声
【分析】（1）声音是由物体的振动产生的；
（2）音调跟物体的振动频率有关，振动频率越大，音调越高；
（3）声音在空气中的传播速度约为340m/s；
（4）防治噪声的途径：在声源处减弱、在传播过程中减弱、在人耳处减弱。
【解答】解：A、听到的萧声是由于竹管内空气柱振动产生的，故A错误；
B、不同长度的竹管内空气柱长短不一样，因而空气柱的振动频率也不同，发出声音的音调也会不同，所以竹管参差不齐，目的是为了改变声音的音调，故B正确；
C、萧音在空气中的传播速度大约是340m/s，故C错误；
D、为了不影响邻居，吹奏排箫时将房间的窗户关闭，这是在传播过程中减弱噪声，故D错误。
故选：B。
3．（2分）夏日炎炎，小南同学上完体育课后来到学校小卖部准备买瓶冰镇饮料解渴。对观察到的现象或感受解释正确的是（ ）
A．打开冰箱盖时冒出一团“白气”是水吸热汽化所形成的
B．冰箱内部侧壁有很多“白色粉末”是水放热凝固形成的
C．从冰箱内取出的饮料瓶过一会儿外壁出现水珠是水蒸气液化形成的
D．冰块放入嘴中过一会感觉到冰凉是因为冰块升华吸热
【分析】（1）物质由气态直接变为固态叫凝华，物质由固态直接变为气态叫升华；由气态变为液态叫液化，由液态变为气态叫汽化；由固态变为液态叫熔化，由液态变为固态叫凝固。
（2）物质在发生物态变化时必然要伴随着吸放热的进行，其中熔化、汽化、升华吸热，凝固、液化、凝华放热。
【解答】解：A、打开冰箱盖时冒出一团“白气”是空气中的水蒸气遇冷就会液化形成“白气”，液化过程放出热量，故A错误；
B、冰箱内部侧壁有很多“白色粉末”是冰箱内部空气中的水蒸气遇冷凝华形成的，凝华过程放出热量，故B错误；
C、从冰箱里取出的易拉罐过一会儿外壁出现小水滴，是空气中的水蒸气遇冷液化形成的，故C正确；
D、冰块放入嘴中冰由固态变成液态属于熔化现象，熔化吸热，故D错误。
故选：C。

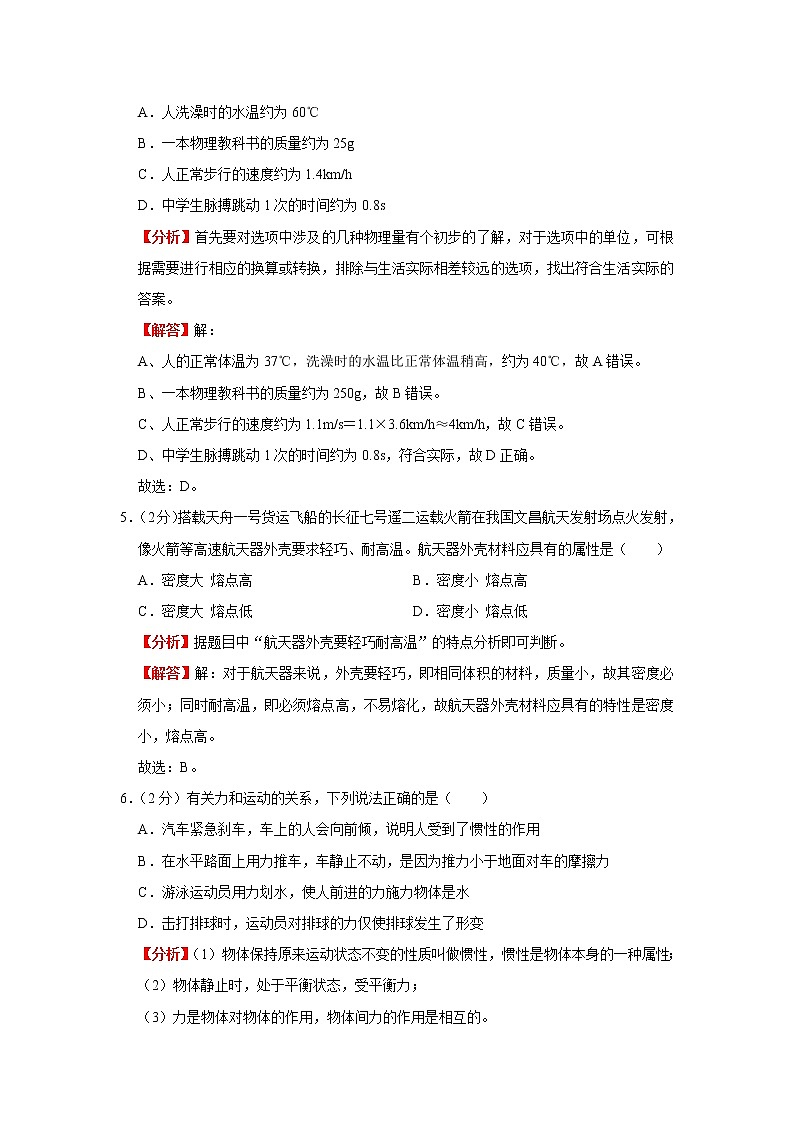

4．（2分）下列估测最接近实际的是（ ）
A．人洗澡时的水温约为60℃
B．一本物理教科书的质量约为25g
C．人正常步行的速度约为1.4km/h
D．中学生脉搏跳动1次的时间约为0.8s
【分析】首先要对选项中涉及的几种物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案。
【解答】解：
A、人的正常体温为37℃，洗澡时的水温比正常体温稍高，约为40℃，故A错误。
B、一本物理教科书的质量约为250g，故B错误。
C、人正常步行的速度约为1.1m/s＝1.1×3.6km/h≈4km/h，故C错误。
D、中学生脉搏跳动1次的时间约为0.8s，符合实际，故D正确。
故选：D。
5．（2分）搭载天舟一号货运飞船的长征七号遥二运载火箭在我国文昌航天发射场点火发射，像火箭等高速航天器外壳要求轻巧、耐高温。航天器外壳材料应具有的属性是（ ）
A．密度大 熔点高B．密度小 熔点高
C．密度大 熔点低D．密度小 熔点低
【分析】据题目中“航天器外壳要轻巧耐高温”的特点分析即可判断。
【解答】解：对于航天器来说，外壳要轻巧，即相同体积的材料，质量小，故其密度必须小；同时耐高温，即必须熔点高，不易熔化，故航天器外壳材料应具有的特性是密度小，熔点高。
故选：B。
6．（2分）有关力和运动的关系，下列说法正确的是（ ）
A．汽车紧急刹车，车上的人会向前倾，说明人受到了惯性的作用
B．在水平路面上用力推车，车静止不动，是因为推力小于地面对车的摩擦力
C．游泳运动员用力划水，使人前进的力施力物体是水
D．击打排球时，运动员对排球的力仅使排球发生了形变
【分析】（1）物体保持原来运动状态不变的性质叫做惯性，惯性是物体本身的一种属性；
（2）物体静止时，处于平衡状态，受平衡力；
（3）力是物体对物体的作用，物体间力的作用是相互的。
【解答】解：
A、汽车紧急刹车，车上的人会向前倾，说明人有惯性，不是人受到了惯性，故A错误；
B、推车未动，所以车处于静止状态，受到的推力与摩擦力平衡，推力和摩擦力大小相等，故B错误；
C、游泳时手和脚向后划水，手和脚给水一个向后的力，由于物体间力的作用是相互的，水给手和脚一个向前的力，所以人会向前运动，此时水是施力物体，故C正确；
D、击打排球时，运动员的手对排球有力的作用，所以排球发生了形变，同时由于力的作用是相互的，排球对运动员的手有反作用力，所以运动员的手也会发生形变，故D错误。
故选：C。
7．（2分）如图是正常家庭电路的一部分。下列说法正确的是（ ）
A．导线 B与大地之间的电压为220V
B．试电笔先后插入插座的左右插孔，氖管都发光
C．断开开关S后，站在地上的人接触a点或b点一定不会触电
D．电冰箱的插头插入三孔插座能使电冰箱的金属 外壳接地
【分析】（1）火线和零线间的电压为220V，零线和大地之间的电压为0V；
（2）试电笔（测电笔）接触火线时氖管会发光，接触零线时氖管不发光；
（3）触电是人体直接或间接接触火线造成的；
（4）家庭电路中，有金属外壳的用电器都采用三脚插头，当该用电器的三脚插头插入三孔插座时，金属外壳接地，能防止用电器的金属外壳漏电时发生触电事故。
【解答】解：
如图是正常家庭电路的一部分，图中开关接在导线A上，所以A是火线、B是零线，
A、火线和零线间的电压为220V，零线和大地之间的电压为0V，则导线B与大地之间的电压为0V，故A错误；
B、插座的左孔接零线，右孔接火线，所以，试电笔插入插座的左孔时氖管不发光，插入插座的右孔时氖管发光，故B错误；
C、由图可知，开关S断开时，a点在火线上，所以人接触a点会触电；b点在零线上，则人接触b点不会发生触电事故，故C错误。
D、图中三孔插座已接地，当电冰箱的插头插入三孔插座时能使电冰箱的金属外壳接地，这样能防止金属外壳漏电时发生触电事故，故D正确。
故选：D。
8．（2分）下列由做饭所联想到的物理知识，其中错误的是（ ）
A．静止在水平桌面上杯子受到重力和它对桌面的压力是一对平衡力
B．烧水时使用的天然气是不可再生能源
C．包子皮上捏出了漂亮的花边，是力改变了物体的形状
D．用高压锅能增大锅内气压，提高沸点
【分析】（1）二力平衡的条件：大小相等、方向相反、作用在同一个物体上，作用在同一条直线上；
（2）一旦消耗，在短期内不能从自然界得到补充的能源为不可再生能源；
（3）力的作用效果：一是改变物体的形状，二是改变物体的运动状态；
（4）液体的沸点随气压的增大而升高。
【解答】解：
A.静止在水平桌面上杯子受到重力和它对桌面的压力，二力的方向都是竖直向下，且作用在不同的物体上，所以不是一对平衡力，故A错误；
B.烧水时使用的天然气一旦消耗，在短期内不能从自然界得到补充，是不可再生能源，故B正确；
C.包子皮上捏出了漂亮的花边，是力改变了包子皮的形状，故C正确；
D.用高压锅能增大锅内气压，从而提高水的沸点，使食物熟得更快，故D正确。
故选：A。
9．（2分）杠杆、滑轮及滑轮组是生活中应用非常广泛的机械，下列说法正确的是（ ）
A．中国人吃饭习惯使用的筷子是省力杠杆
B．使用定滑轮可以省力
C．使用滑轮组既能省力，又能改变力的方向
D．使用动滑轮提升重物时，增加被提升物体的重力，对动滑轮的机械效率没有影响
【分析】（1）杠杆的种类有三种：①省力杠杆，动力臂大于阻力臂，省力但费距离；②费力杠杆，动力臂小于阻力臂，费力但省距离；③等臂杠杆，动力臂等于阻力臂，既不省距离也不省力；
（2）定滑轮实质上是个等臂杠杆，使用定滑轮不能省力，但能改变动力的方向；
（3）由动滑轮和定滑轮组成的滑轮组，既能省力，又能改变力的方向；
（4）提高滑轮组的机械效率的方法：一是增大提升物体重，二是减小动滑轮重、减小摩擦。
【解答】解：
A、筷子在使用时动力臂小于阻力臂，所以是费力杠杆，故A错误；
B、定滑轮的实质是个等臂杠杆，使用定滑轮不能省力，也不能省距离，故B错误；
C、使用动滑轮可以省力，使用定滑轮可以改变力的方向，由动滑轮和定滑轮组成的滑轮组，既能省力，又能改变力的方向，故C正确；
D、使用动滑轮提升重物时，增加被提升物体的重力，额外功不变，有用功增大，使得有用功和总功的比值变大，机械效率增大，故D错。
故选：C。
10．（2分）下列说法正确的（ ）
A．加在导体两端的电压越高，导体的电阻越大
B．电功率越大的用电器消耗电能越快
C．卫星通信利用电磁波传递信息
D．家庭电路中如果不安装保险装置，那么发生短路时，会因为通过用电器的电流过大而烧毁用电器
【分析】（1）电阻是导体对电流的阻碍作用，是导体本身的一种属性；其大小与导体的材料、长度、横截面积、温度有关，而与导体两端的电压、通过的电流无关；
（2）电功率是指电流在单位时间内所做功的多少，它是表示电流做功快慢的物理量；
（3）声音传播需要介质，电磁波的传播不需要介质；
（4）保险丝通常安装在火线上，它是由电阻率大、熔点低的铅锑合金制成的，当电路中有过大电流通过时，保险丝发热自动熔断，切断电路，从而起到保护电路的作用。
【解答】解：
A、电阻是导体本身的一种性质，大小取决于材料、长度、横截面面积，与加在电阻两端电压和通过导体的电流无关，故A错误；
B、电功率是表示电流做功快慢的物理量，电功率越大，用电器消耗电能越快，故B正确；
C、太空没有空气，卫星通信利用电磁波传递信息，故C正确；
D、如果庭电路中不安装保险丝，当发生短路时，电流不会通过用电器，此时导线中电流过大会引发火灾，故D错误。
故选：BC。
二．填空题（共8小题，满分22分）
11．（4分）在预防新冠病毒肺炎期间，出入公共场所，必须测量体温，如图甲所示的体温枪是利用 红外线 （填“红外线”或“紫外线”）来工作的，居家体温测量可采用水银体温计，如图乙所示，它是根据液体的 热胀冷缩 性质制成，新冠病毒肺炎期间医护人员长时间穿防护服时眼罩的 内 （选填“内”或“外”）表面会出现水雾。
【分析】（1）红外线是看不见的光，但照射在物体上可以使物体的温度升高；红外线的热作用很强，制成热谱仪、红外线夜视仪、电视遥控器、体温枪等；
（2）体温计的工作原理是液体的热胀冷缩；
（3）物质由气态变为液态叫液化；温度高的水蒸气遇到冷的物体会在其表面液化为小水珠。
【解答】解：（1）红外线的热作用很强，体温枪利用的都是红外线来工作的；
（2）水银体温计的工作原理是液体的热胀冷缩；
（3）医护人员长时间穿防护服时，眼罩内温度高的水蒸气遇到温度低的眼罩，在其内表面液化为小水滴。
故答案为：红外线；热胀冷缩；内。
12．（3分）仿照实例，请将运用的主要物理知识填写在右侧的横线上。例：铅垂线的应用﹣﹣重力的方向总是竖直向下的
（1）鹰在蓝天翱翔﹣﹣ 流体流速越大的位置压强越小 。
（2）举重运动员上器械前在手上涂防滑粉﹣﹣ 增大接触面的粗糙程度来增大摩擦力 。
（3）用吸管喝饮料﹣﹣ 大气压强 。
【分析】（1）流体压强与流速的关系：流速越大，压强越小；流速越小，压强越大；
（2）增大摩擦力的方法：在接触面粗糙程度一定时，通过增大压力来增大摩擦力；在压力一定时，通过增大接触面的粗糙程度来增大摩擦力；
（3）从大气压的作用来分析。
【解答】解：（1）鹰的翅膀“上凸下平”，使上方空气流速大、压强小，下方空气流速小、压强大，从而产生向上的压强差，即产生向上的升力；
（2）举重运动员上器械前在手上涂防滑粉是利用了增大接触面的粗糙程度来增大摩擦力；
（3）用吸管喝饮料时，用力吸气，吸管内的气压小于外界大气压，饮料在外界大气压的作用下，被压入口腔内，利用了大气压。
故答案为：（1）流体流速越大的位置压强越小；（2）增大接触面的粗糙程度来增大摩擦力；（3）大气压强。
13．（3分）小华对家中的小汽车进行了一些研究：汽车动力来自一台单缸四冲程汽油机，正常工作时转速为1800r/min，汽缸外面有“水套”循环降温。图中汽油机正处于 做功 冲程；汽油机1s对外做功 15 次；汽车上的散热器采用水作为冷却剂，因为水的 比热容 较大，这是通过 热传递 方式来改变内能的。
【分析】（1）由进气门和排气门的关闭和打开情况、活塞的上行和下行情况来判断是哪个冲程；四个冲程中压缩冲程是机械能转化为内能，做功冲程是内能转化为机械能，排气和吸气冲程没有能的转化；
（2）在四冲程内燃机曲轴转一圈，完成2个冲程，1个工作循环中包括4个冲程并对外做功1次；
（3）水的比热容大，相同质量的水和其它物质比较，吸收或放出相同的热量，水的温度升高或降低的少；升高或降低相同的温度，水吸收或放出的热量多；改变物体内能的方法有：做功和热传递；热传递是指热量从高温物体（或物体的高温部分）传向低温物体（或物体的低温部分），直到温度相同为止。
【解答】解：
（1）由图可知，进气门和排气门都是关闭的，火花塞发出电火花，活塞下行，可以判断是做功冲程；
（3）由题意可知，单缸四冲程汽油机的飞轮转速是1800r/min，即每1s转30圈，完成60个冲程，做功15次；
（3）汽车发动机工作过程中，不可避免地产生很多热量，这些热量如不及时带走会影响机器的正常工作；与其它液体比较，水的比热容大，在质量和升高的温度相同时，由公式Q＝cm△t知，水吸收的热量多，冷却效果最好；汽车发动机开始工作一段时间后，散热器中水的内能会增加，这是由于散热器中的水从发动机上吸取热量导致的，所以这是通过热传递方式来改变内能的。
故答案为：做功；15；比热容；热传递。
14．（2分）新能源汽车因节能、环保等优点深受广大家庭的喜爱。小明爸爸驾驶电动汽车在平直公路上匀速行驶12km，用时10min。已知该车的总质量为1.6×103kg，行驶中阻力为车重的0.05倍，此过程中该车牵引力做功 9.6×106 J，功率为 16 kW，重力做功的功率是 0 W．（g＝10N/kg）
【分析】根据行驶中阻力为车重的0.05倍求出阻力；由于车做匀速直线运动，则牵引力等于阻力；根据W＝Fs求出功的大小，根据P＝求出功率。
【解答】解：由于车做匀速直线运动，所以，牵引力等于阻力，故牵引力为：F＝f＝0.05G＝0.05mg＝0.05×1.6×103kg×10N/kg＝800N；
则汽车做的功为：W＝Fs＝800N×12000m＝9.6×106J；
汽车的功率为：P＝＝＝16000W＝16kW；
由于车沿水平方向做匀速直线运动，在重力的方向上没有移动距离，所以重力没有做功，故重力做功的功率是0。
故答案为：9.6×106；16；0。
15．（4分）春节期间小华和妈妈到公园游玩，看到游客在湖中边欣赏美景边划船嬉戏，别有一番情趣。
（1）船桨向后划水，船向前运动，说明了物体间力的作用是 相互的 。
（2）已知船和人总质量为600kg，则当船静止在湖面上时，船受到的浮力为 6000N ，船体排开水的体积为 0.6 m3，船的外侧通常固定一橡胶轮胎以便在碰撞时起到缓冲作用，这是利用了橡胶的 弹性 （选填“绝缘性”、“导热性”或“弹性”）．（g＝10N/kg）
（3）为了留下美好记忆，游客纷纷拿起相机拍照，照相机是利用凸透镜成 倒立 、 缩小 、 实 像的原理制成的；如果照相机镜头靠近景物，像将 变大 （选填“变大”、“不变”或“变小”）。
【分析】（1）力是物体对物体的作用，物体间力的作用是相互的；
（2）物体漂浮或者悬浮时，受到的浮力等于自身的重力，计算出浮力后，利用浮力公式F浮＝ρ水V排g计算出排开水的体积；
（3）当物体位于凸透镜的2倍焦距之外时，成倒立缩小的实像，照相机就是利用这个原理制成的。
【解答】解：（1）船桨向后划水，给水施加了向后的力，由于物体间力的作用是相互的，因此水就会对船施加一个反作用力，船向前运动。
（2）船漂浮在水面上，受到的浮力等于整体的重力，即F浮＝G＝600kg×10N/kg＝6000N；
∵F浮＝ρ水V排g
∴船排开水的体积V排＝＝＝0.6m3
船的外侧通常固定一橡胶轮胎以便在碰撞时起到缓冲作用，是利用了橡胶的弹性。
（3）照相机是利用凸透镜成倒立、缩小的实像的原理制成的，当照相机镜头靠近景物，像是变大的。
故答案为：（1）相互性；（2）6000；0.6；弹性；（3）倒立；缩小；实；变大。
16．（2分）如图甲是小灯泡L的U﹣I图像，将此灯接入图乙的电路中（电源电压不变），闭合开关S1后，灯L的实际功率为2W；再闭合开关S2后，电流表示数变化了0.2A，则电阻R的阻值是 20 Ω，此时1min内电路产生的热量是 168 J。
【分析】只闭合开关S1后，电路为L的简单电路，根据图甲读出灯泡的功率为2W时的电压和电流值，即可得出电源的电压；
当两个开关S1、S2都闭合时，L与R并联，电流表测干路电流，根据并联电路中各支路独立工作、互不影响可知通过灯泡的电流不变，电流表示数的变化即为通过R的电流，然后求出干路电流，根据并联电路的电压特点和欧姆定律求出R的阻值，根据P＝UI求出此时电路消耗的总功率。
【解答】解：只闭合开关S1后，电路为L的简单电路，
由图甲可知，当UL＝4V，IL＝0.5A时，灯泡的实际功率PL＝ULIL＝4V×0.5A＝2W，
则电源的电压U＝UL＝4V；
当两个开关S1、S2都闭合时，L与R并联，电流表测干路电流，
因并联电路中各支路独立工作、互不影响，且干路电流等于各支路电流之和，
所以，干路电流表变化的示数即为通过R的电流，则IR＝0.2A，
干路电流：I＝IL+IR＝0.5A+0.2A＝0.7A，
因并联电路中各支路两端的电压相等，
所以，由I＝可得，R的阻值：R＝＝＝20Ω；
此时1min内电路产生的热量：Q＝W＝UIt＝4V×0.7A×60s＝168J。
故答案为：20；168。
17．（2分）完成如图杠杆示意图。
【分析】图中已画出杠杆的支点、力F1的力臂、力F2，需要画出力F1、力F2的力臂，根据力臂的定义（力臂是指支点到力的作用线的距离）作图。
【解答】解：
过力臂L1的上端点垂直L1画出力F1的作用线，与杠杆的交点为力F1的作用点，因为力F1、F2的作用效果应该相反，所以力F1的方向应该向下；F1的示意图如图所示：
从支点O作力F的作用线的垂线，垂线段的长就是力F2的力臂L2，如图所示：
18．（2分）如图是一个通电螺线管，请在图中标出磁感线方向并在括号内标出此时小磁针右端磁极的名称。
【分析】由右手螺旋定则可得出螺线管的极性，由磁感线的特点可得出磁感线的方向及小磁针所在位置的磁场方向，则可知小磁针的磁极。
【解答】解：由右手螺旋定则可得，螺线管右侧为N极，因外部磁感线由N极指向S极，故磁感线方向向左；
小磁针所在位置处磁场方向指向右侧，故小磁针的右侧为N极，
故答案如图所示：
三．解答题（共4小题，满分22分）
19．（4分）请你从分子理论的角度简要解释用手把一根头发拉断，也需要一定力量的原因。
【分析】物质是由分子组成的，分子间存在相互作用的引力和斥力。
【解答】答：
因为分子间存在相互作用的引力，所以用手把一根头发拉断需要克服分子之间的引力，需要一定力量。
20．（4分）小华用如图所示的实验装置，用两个完全相同的蜡烛A和蜡烛B，在水平的桌面上探究“平面镜成像的特点”：
（1）无论怎样在桌面上移动蜡烛B，都无法使它与蜡烛A的像完全重合。出现这种情况的原因是 玻璃板没有与桌面垂直放置 ；排除问题后，移动蜡烛B，使它与蜡烛A的像完全重合，这样做的目的除了能确定蜡烛A经玻璃板成像的位置，同时能比较像与物的 大小 关系；
（2）在寻找蜡烛像的位置时，眼睛应在玻璃板放有 点燃 （“点燃”或“未点燃”）蜡烛的一侧观察。
（3）用铅笔画出玻璃板及蜡烛A和蜡烛B的位置，并画出蜡烛A和蜡烛B位置的连线，经测量发现：两蜡烛位置的连线与玻璃板 垂直 ，两蜡烛到玻璃板的距离相等；
（4）移去蜡烛B，将一张白卡片竖直放在蜡烛B所在的位置，发现白卡片上没有出现蜡烛A的像，说明蜡烛A经平面镜所成的是 虚 像；
（5）若不使用测量工具，为完成本实验，可把白纸换成 方格纸 。
【分析】（1）①实验时玻璃板要竖直放置，如果不竖直，不论怎样移动后面的蜡烛都不可能与前面蜡烛的像完全重合。
②两支蜡烛大小相同，后面的蜡烛又和前面蜡烛的像完全重合，这样就证明了像与物大小相同，所以两支蜡烛等长是为了比较像与物大小关系用的。
（2）平面镜成像是有关光的反射形成的，在寻找点燃蜡烛的像的位置时，眼睛应在玻璃板放有点燃蜡烛的一侧观察；
（3）根据平面镜成像特点分析解答；
（4）实像和虚像的区别：实像可以在光屏上呈现，虚像不能呈现在光屏上；
（5）若不使用测量工具，为完成本实验，可把白纸换成方格纸。
【解答】解：（1）①由平面镜的成像特点，像物关于镜面对称可知：玻璃板如果不竖直，无论怎样在桌面上移动蜡烛B，都无法使它与蜡烛A的像完全重合。
②动蜡烛B，使它与蜡烛A的像完全重合，这样做的目的除了能确定蜡烛A经平面镜所成像的位置，同时还能比较像与物大小关系。
（2）平面镜所成像是由光的反射形成的，要观察所成像，应在物体一侧透过玻璃板向对侧观察，所以眼睛应在玻璃板放有点燃蜡烛的一侧观察；
（3）用铅笔画出平面镜及蜡烛A和蜡烛B的位置，并画出蜡烛A和蜡烛B位置的连线，经测量发现：两蜡烛的连线与镜面垂直，两蜡烛到镜面的距离相等；
（4）因为实像可以在光屏上呈现，虚像不能呈现在光屏上。所以移走B蜡烛，将一张白卡片放在B蜡烛原来所在的位置，不能直接从白卡片上观察到蜡烛A的像，说明平面镜成的是虚像。
（5）若不使用测量工具，为完成本实验，可把白纸换成方格纸，这与便于比较距离的大小关系。
故答案为：（1）玻璃板没有与桌面垂直放置；大小；（2）点燃；（3）垂直；（4）虚；（5）方格纸。
21．（7分）在“测定小灯泡电功率”的实验中，选用器材如下：2节干电池、额定电压为2.5V的小灯泡（额定功率小于1W）、电流表、电压表、滑动变阻器（20Ω1A），开关和导线，图甲所示是小明没有连接完整的电路。
（1）请你用笔画线代替导线，将图甲所示的电路连接完整。
（2）正确连接好电路，闭合开关前，滑动变阻器滑片应置于最 右 （选填“左”或“右”）端。
（3）小明闭合开关后，移动滑片，发现灯泡不亮，电流表无示数，电压表有示数，则该电路故障可能是 小灯泡断路 。
（4）小明排除故障后，通过正确操作，当灯泡正常发光时，电流表示数如图乙所示，小灯泡的额定功率为 0.65 W。
（5）完成上述实验后，小明又重新设计了电路（如图丙），测量另一个小灯泡的额定功率，这个小灯泡正常工作的电流为I。请完成实验步骤（已知电源电压为U）。
①只闭合开关S1，移动滑动变阻器R2的滑片，使电流表示数为 I ；
②只闭合开关S2，保持滑动变阻器 R2 的滑片位置不变，调节滑动变阻器 R1 ，使电流表示数为I；再将滑动变阻器R2的滑片调到最 左 端，读出电流表的示数为I1；
③则小灯泡的额定功率表达式为P额＝ 。
【分析】（1）根据灯的额定电压为2.5V确定电压表选用小量程与灯并联，额定功率小于1W，根据P＝UI求灯的额定电流取值范围，确定电流表选用小量程与灯串联；
（2）为保护电路，闭合开关前，滑动变阻器滑片应置于阻值最大处；
（3）电流表无示数，灯泡不亮，说明电路可能断路；电压表有示数，说明电压表与电源两极之间是连通的，据此判断；
（4）根据电流表选用小量程确定分度值读数，根据P＝UI求小灯泡的额定功率；
（5）实验设计利用了替代法，测出小灯泡的电阻，再通过电功率的变形公式P＝I2R可计算小灯泡的额定功率。
【解答】解：（1）额定电压为2.5V的小灯泡，电压表选用小量程与灯并联，额定功率小于1W，根据P＝UI，灯的额定电流小于：I＝＝＝0.4A，故电流表选用小量程与灯串联，如下图所示：
（2）正确连接好电路，闭合开关前，滑动变阻器滑片应置于阻值最大处，即最右端；
（3）电流表无示数，灯泡不亮，说明电路可能断路；电压表有示数，说明电压表与电源两极之间是连通的，则与电压表并联的电路出现了断路，所以故障可能是小灯泡断路；
（4）当小灯泡正常发光时，电流表示数如图乙所示，电流表选用小量程，分度值为0.02A，读出电流值为0.26A，则
小灯泡的额定功率为：PL＝ULIL＝2.5V×0.26A＝0.65W；
（5）完成上述实验后，小明又重新设计了电路（如图丙），测量另一个小灯泡的额定功率，这个小灯泡正常工作的电流为I；请完成实验步骤（已知电源电压为U）；
实验电路图中没有电压表，可根据P＝I2R的原理测量小灯泡的额定功率，需要先使小灯泡正常发光，即先使通过小灯泡的电流等于额定电流I；小灯泡正常发光后，接下来需要测量出此时小灯泡正常发光时的电阻，电路图中没有电压表，可用滑动变阻器R1替代小灯泡与R2串联，保证R2接入电路的电阻和电流表示数不变，则此时R1接入电路的电阻等于小灯泡正常发光时的电阻；由于电源电压已知，然后可利用电流表测出电路中只接入R1时的电流，根据I＝的变形公式可求出R1接入电路中的电阻，即小灯泡正常发光时的电阻，最后根据P＝I2R推导出小灯泡额定功率的表达式；
由此得出其具体的实验步骤为：
①只闭合开关S1，移动滑动变阻器R2的滑片，使电流表示数为I；
②只闭合开关S2，保持滑动变阻器R2的滑片位置不变，调节滑动变阻器R1，使电流表示数为I；
再将滑动变阻器R2的滑片调到最左端，读出电流表的示数为I1；
③则小灯泡的电阻与变阻器R1此时的电阻相同，即R灯＝，
小灯泡的额定功率P额＝I2R灯＝I2•＝。
故答案为：（1）见上图；（2）右；（3）小灯泡断路；（4）0.65；（5）①I；②R2；R1；左；③。
22．（7分）小梦在初三总复习时认识到，水吸收的热量可以定量测量了，于是她想重新设计一个实验证明，水吸收热量的多少与水升高的温度有关。如图是小梦已经设计好的电路，其中保温杯中装有质量一定的水、阻值为5Ω的电阻丝R和数字温度计的测温探头，请利用该电路及秒表，帮助小梦完成实验设计。请你写出主要实验步骤，画出实验数据记录表。
【分析】（1）研究水吸收热量的多少与水升高温度有关，根据Q＝cm△t，控制比热容和质量一定，比较吸收热量与温度变化的关系。
（2）转化思想：电阻通电后产生的热量，通电时间越长，产生的热量越多，产生的热量传递给水，水吸收热量温度升高越多。
【解答】解：实验步骤：
①调整学生电源的电压至合适的值；
②将秒表调零，观察并记录水的初温T初；闭合开关，同时按下秒表开始计时，观察并记录电流表的示数I，一段时间后，断开开关，同时按下秒表停止计时，观察并记录水的末温T末；
③重复第②步的实验，再做2次，使每次水升高的温度不同，把对应的数据记录在表格中；
④根据△T＝T末﹣T初计算每次水升高的温度，根据Q＝I2Rt计算每次电流通过电阻产生的热量，即为水吸收的热量，并记录在表格中；
⑤分析水吸收热量的多少与水升高温度的关系。
记录表如下：
四．计算题（共2小题，满分16分）
23．（7分）D6736次动车组由8节车厢连接而成，部分行程见下方的列车时刻表。若平均每节车厢和乘客的总质量均为6×104kg，每节车厢与铁轨的接触面积均为1.5m2。车在行驶过程中阻力恒为重力的0.1倍。（g取10N/kg）求：
（1）动车组每节车厢静止时对水平铁轨的压强；
（2）动车组从石家庄到达正定时，牵引力做功的实际功率；（假设动车做匀速直线运动）
（3）动车组行驶途中要穿过一条隧道，动车以144km/h的速度匀速行驶，用了30s完全穿过长度为1000m的隧道，动车组每节车厢的平均长度是多少？
【分析】（1）动车组车厢静止时对水平铁轨的压力等于其重力，利用G＝mg求出，然后利用p＝计算压强；
（2）根据重力与阻力的关系求出阻力大小，然后根据二力平衡条件得出牵引力大小，再利用W＝Fs求出牵引力做的功，利用P＝计算牵引力做功的功率；
（3）知道动车穿过隧道的速度和所用的时间，根据s＝vt求出动车完全穿过隧道的路程，动车完全穿过隧道的路程等于隧道的长度加上动车的长度，据此求出这列动车的长度。，进一步求出每节车厢的平均长度。
【解答】解：（1）一节动车组车厢静止时对水平铁轨的压力：F＝G＝mg＝6×104kg×10N/kg＝6×105N，
则动车组每节车厢静止时对水平铁轨的压强：p＝＝＝4×105Pa；
（2）动车受到的阻力：F阻＝0.1G＝0.1×8×6×105N＝4.8×105N，
动车做匀速直线运动，受到的牵引力与阻力是一对平衡力，故牵引力：F牵＝F阻＝6×104N，
动车组从石家庄到达正定时通过的路程：s＝18km＝1.8×104m，
则牵引力做的功：W＝F牵s＝6×104N×1.8×104m＝1.08×109J，
动车组从石家庄到达正定所用时间：t＝15min＝900s，
则牵引力做功的功率：P＝＝＝1.2×106W；
（3）动车穿过隧道的速度：v′＝144km/h＝40m/s，所用的时间：t′＝30s，
则动车完全穿过隧道的路程：s′＝v′t′＝：40m/s×30s＝1200m，
因动车完全穿过隧道的路程等于隧道的长度加上动车的长度，
所以，这列动车的长度：L车＝s′﹣L隧道＝1200m﹣1000m＝200m，
动车组每节车厢的平均长度为＝25m。
答：（1）动车组每节车厢静止时对水平铁轨的压强为4×105Pa；
（2）动车组从石家庄到达正定时，牵引力做功的实际功率为1.2×106W；
（3）动车组每节车厢的平均长度是25m。
24．（9分）如图所示是速热型电热水龙头的电路简图，R1、R2为电热丝，通过操作开关，可以提供温水和热水，相应参数如表。当电热水龙头在额定电压下工作时，求：
（1）闭合开关S1、断开开关S2，此时电路中的电流多大？
（2）电热丝R2的电阻多大？
（3）闭合开关S1、S2，通电20s，可以把1kg的水从15℃加热到34℃。求电热水龙头的加热效率？[c水＝4.2×103J/（kg•℃）]（结果保留到0.1%）
【分析】（1）只闭合S1、断开开关S2时是温水挡，根据表格数据和P＝UI算出此时电路中的电流；
（2）知道热水挡的电功率和温水挡的功率，求出R2消耗的电功率，利用P＝UI＝求R2的阻值；
（3）知道水的质量和初温、末温以及比热容，根据Q吸＝cm（t﹣t0）求出水吸收的热量，又知道热水挡的电功率和加热时间，根据W＝Pt求出1min消耗的电能，利用η＝×100%求出此电热水龙头加热的效率。
【解答】解：（1）闭合开关S1、断开开关S2时，只有电阻R1接入电路，是温水挡，此时的功率为1980W，根据P＝UI知此时路中的电流：
I＝＝＝9A；
（2）热水挡时闭合开关S1、S2，电阻R1、R2并联，是热水挡，此时功率为4400W，R2消耗的电功率为：
P2＝P热﹣P温＝4400W﹣1980W＝2420W，
根据P＝UI＝可知电热丝R2的电阻：
R2＝＝＝20Ω；
（3）由P＝可得S1和S2都闭合出热水时，通电20s消耗的电能：
W＝Pt＝4400W×20s＝8.8×104J；
水吸收的热量：
Q吸＝c水m（t﹣t0）＝4.2×103J/（kg•℃）×1kg×（34℃﹣15℃）＝7.98×104J，
此电热水龙头加热的效率为：
η＝×100%＝×100%≈90.7%。
答：（1）闭合开关S1、断开开关S2，此时电路中的电流为9A；
（2）电热丝R2的电阻为20Ω；
（3）电热水龙头的加热效率为90.7%。站次
站名
到达时间
开车时间
运行时间
里程
1
石家庄
始发站
11：40
——
——
2
正定
11：55
12：24
15分
18km
…
额定电压
额定功率
220V
温水
热水
1980W
4400W
