2021学年第一节 传感器及其工作原理课时作业

2021-2022学年粤教版（2019）选择性必修第二册

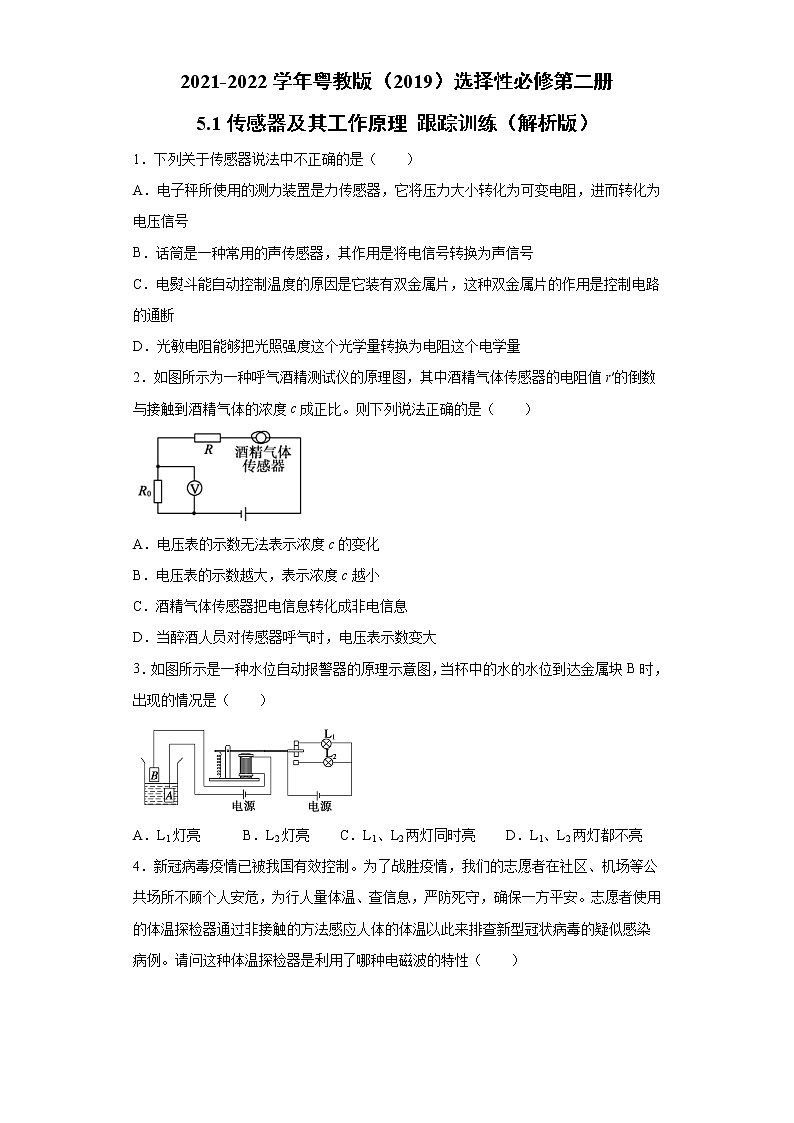

5.1传感器及其工作原理 跟踪训练（解析版）

1．下列关于传感器说法中不正确的是（　　）

A．电子秤所使用的测力装置是力传感器，它将压力大小转化为可变电阻，进而转化为电压信号

B．话筒是一种常用的声传感器，其作用是将电信号转换为声信号

C．电熨斗能自动控制温度的原因是它装有双金属片，这种双金属片的作用是控制电路的通断

D．光敏电阻能够把光照强度这个光学量转换为电阻这个电学量

2．如图所示为一种呼气酒精测试仪的原理图，其中酒精气体传感器的电阻值r′的倒数与接触到酒精气体的浓度c成正比。则下列说法正确的是（　　）

A．电压表的示数无法表示浓度c的变化

B．电压表的示数越大，表示浓度c越小

C．酒精气体传感器把电信息转化成非电信息

D．当醉酒人员对传感器呼气时，电压表示数变大

3．如图所示是一种水位自动报警器的原理示意图，当杯中的水的水位到达金属块B时，出现的情况是（　　）

A．L1灯亮 B．L2灯亮 C．L1、L2两灯同时亮 D．L1、L2两灯都不亮

4．新冠病毒疫情已被我国有效控制。为了战胜疫情，我们的志愿者在社区、机场等公共场所不顾个人安危，为行人量体温、查信息，严防死守，确保一方平安。志愿者使用的体温探检器通过非接触的方法感应人体的体温以此来排查新型冠状病毒的疑似感染病例。请问这种体温探检器是利用了哪种电磁波的特性（　　）

A．红外线 B．紫外线

C．X射线 D．γ射线

5．下列关于几种传感器的说法不正确的是（　　）

A．电子秤所使用的测力装置是力传感器

B．电饭锅常压下只要锅内有水，锅内的温度不可能达到103℃，开关按钮就不会自动跳起

C．电熨斗需要较高温度熨烫时，要调节温度旋钮，使升降螺丝上移并推动弹性铜片上移

D．霍尔元件能把磁感应强度这个磁学量转换成电压这个电学量

6．如图为一种延时开关示意图，M和N是绕在同一个铁芯上的两个线圈，其中M与电源E、开关S构成回路，N的两端用导线ab直接连起来。当闭合S后，铁芯吸住衔铁A，开关触头B就将高压电路接通；当断开S时，衔铁仍被铁芯吸住，一会儿后才被弹簧C拉上去，从而实现延时断开电路的目的。下列说法正确的是（　　）

A．起延时效果的主要部件是线圈M

B．闭合S电路稳定工作后，导线ab中有从a流向b的感应电流

C．断开S瞬间，导线ab中有从a流向b的感应电流

D．电源E的正负极对调接入后，该装置就没有延时效果

7．许多牛奶制品中被检测出化学原料三聚氰胺．在多种检测三聚氰胺的方法中有一种“酶标法检测”，这种检测方法使用的传感器，应为传感器中的哪一类(　　)

A．物理传感器 B．化学传感器

C．生物传感器 D．温度传感器

8．传感器在日常生活中有着广泛的应用，它的种类多种多样，其性能也各不相同.下列物品中用到了传感器的是（  ）

A．示波器

B．真空冶炼炉

C．回旋加速器

D．火灾报警器

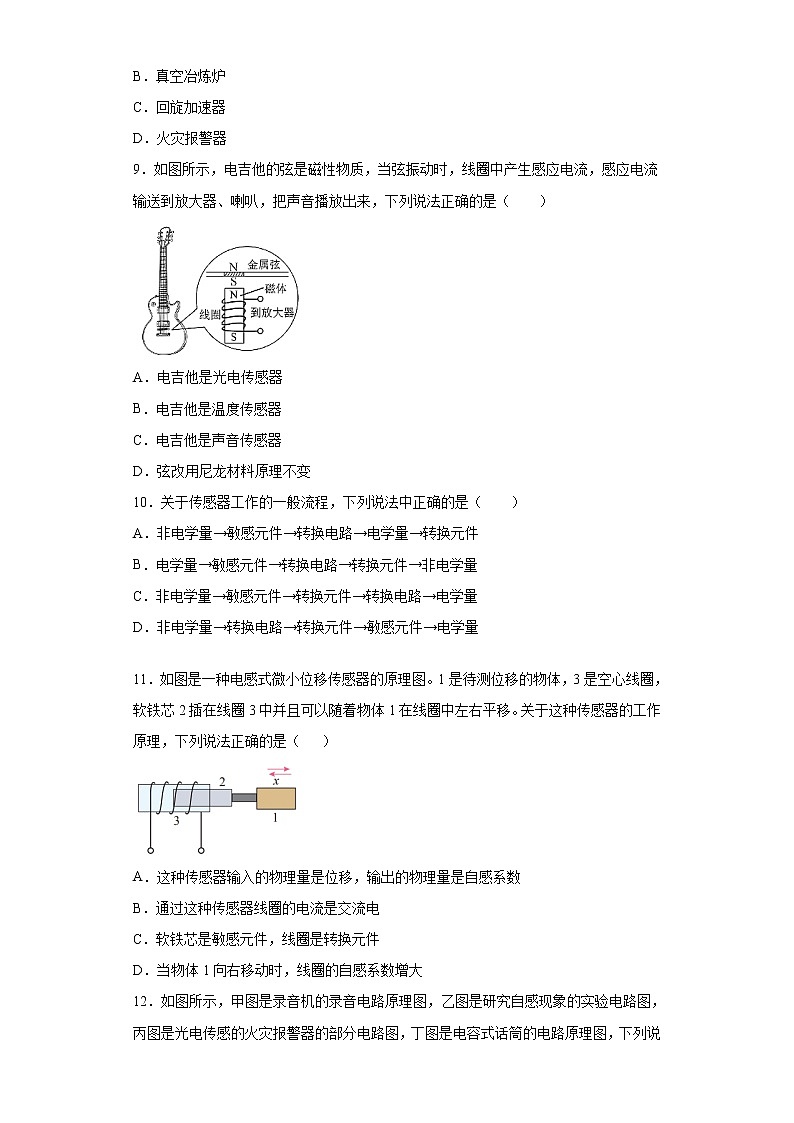

9．如图所示，电吉他的弦是磁性物质，当弦振动时，线圈中产生感应电流，感应电流输送到放大器、喇叭，把声音播放出来，下列说法正确的是（　　）

A．电吉他是光电传感器

B．电吉他是温度传感器

C．电吉他是声音传感器

D．弦改用尼龙材料原理不变

10．关于传感器工作的一般流程，下列说法中正确的是（　　）

A．非电学量→敏感元件→转换电路→电学量→转换元件

B．电学量→敏感元件→转换电路→转换元件→非电学量

C．非电学量→敏感元件→转换元件→转换电路→电学量

D．非电学量→转换电路→转换元件→敏感元件→电学量

11．如图是一种电感式微小位移传感器的原理图。1是待测位移的物体，3是空心线圈，软铁芯2插在线圈3中并且可以随着物体1在线圈中左右平移。关于这种传感器的工作原理，下列说法正确的是（   ）

A．这种传感器输入的物理量是位移，输出的物理量是自感系数

B．通过这种传感器线圈的电流是交流电

C．软铁芯是敏感元件，线圈是转换元件

D．当物体1向右移动时，线圈的自感系数增大

12．如图所示，甲图是录音机的录音电路原理图，乙图是研究自感现象的实验电路图，丙图是光电传感的火灾报警器的部分电路图，丁图是电容式话筒的电路原理图，下列说法正确的是（　　）

A．甲图中录音机录音时，由于话筒的声电转换，线圈中变化的电流在磁头缝隙处产生变化的磁场

B．乙图电路中，开关断开瞬间，灯泡会突然闪亮一下，并在开关处产生电火花

C．丙图电路中，当有烟雾进入罩内时，光电三极管上就会因烟雾的散射而有光的照射，表现出电阻的变化

D．丁图电路中，当声波使膜片振动时，电容发生变化，会在电路中产生变化的电流

13．某磁敏电阻的阻值R随外加磁场的磁感应强度B变化图线如图甲所示。学习小组使用该磁敏电阻设计了保护负载的电路如图乙所示，U为直流电压，下列说法正确的有（  ）

A．增大电压U，负载电流不变 B．增大电压U，电路的总功率变大

C．抽去线圈铁芯，磁敏电阻的阻值变小 D．抽去线圈铁芯，负载两端电压变小

14．某种角速度测量计结构如图所示，当整体系统绕轴OO′转动时，元件A发生位移并通过滑动变阻器输出电压U，电压传感器(传感器内阻无限大)接收相应的电压信号．已知A的质量为m，弹簧的劲度系数为k、自然长度为l，电源的电动势为E、内阻不计．滑动变阻器总长也为l，电阻分布均匀，系统静止时P在变阻器的最左端B点，当系统以角速度ω转动时，则（　　）

A．电路中电流随角速度的增大而增大 B．输出电压U随角速度的增大而增大

C．输出电压U与ω的函数式为U＝ D．弹簧的伸长量为x＝

15．某同学发现他居住的楼房中，楼梯上的过道灯在夜晚天黑时，用力拍掌灯就亮了；而白天怎样用力拍掌，灯都不能亮．后来老师告诉他：过道灯是由声传感器和光传感器同时来控制的，其原理图如图所示，下列关于声传感器和光传感器的说法正确的是（）

A．白天有光照时，光传感器自动闭合

B．夜晚无光照时，光传感器自动闭合

C．有人走动或发出声音时，声传感器自动闭合

D．无人走动或没有声音时，声传感器自动闭合

16．关于传感器的作用，下列说法正确的是（）

A．通常的传感器可以直接用来进行自动控制

B．传感器可以用来采集信息

C．传感器可以将感受到的一些信号转换为电学量

D．传感器可以将所有感受到的信号都转换为电学量

17．关于干簧管，下列说法正确的是(  )

A．干簧管接入电路中相当于电阻的作用

B．干簧管是根据热胀冷缩的原理制成的

C．干簧管接入电路中相当于开关的作用

D．干簧管是作为电控元件以实现自动控制的

18．当前大量使用的磁敏器件是霍尔元件与集成电路制作在一起的磁传感器，它有以下两种。

(1)一种是“线性”的。它是将霍尔元件和放大器集成在一个芯片内，其输出的电压与感受到的磁感应强度成正比地连续变化。请你提出一种方案，利用它来测量电流的大小。

(2)另一种叫作“开关型”的。当磁场增强到一定程度时它才会输出高电势，而在磁场弱到一定程度时输出低电势，它只能像开关一样在高、低电势之间跃变。请你提出一种方案，利用它来测量物体的转速。

19．按照你对以下几种传感器的理解，填写下面的表格。

参考答案

1．B

【详解】

A．在电子秤中的应用电子秤所使用的测力装置是力传感器，它是把力信号转化为电压差信号，故A正确；

B．话筒是一种常用的声波传感器，其作用是声信号转换为电信号，故B错误；

C．电熨斗能够自动控制温度的原因是它装有双金属片温度传感器，这种传感器的作用是控制电路的通断。故C正确；

D．光敏电阻的工作原理实际上是传感器把光信号转换成电信号，故D正确；

故选B。

2．D

【详解】

ABD．酒精气体传感器和定值电阻串联在电路中，电压表测R0两端的电压，酒精气体传感器的电阻的倒数与酒精气体的浓度成正比，测试到的酒精气体浓度越大则传感器的电阻的倒数越大，所以传感器的电阻越小，根据欧姆定律可知电路中电流越大，R0两端的电压越大，所以U越大。表示c越大，AB错误D正确；

C．酒精气体传感器把非电信息（酒精气体浓度）转化成电信息（电压），C错误。

故选D。

3．B

【详解】

当杯中的水位达到金属块B时，控制电路接通，电磁铁具有磁性，将衔铁吸下，使灯所在电路接通，所以灯亮；灯所在电路断开，所以灯不亮，故B正确，ACD错误。

故选B。

4．A

【详解】

体温探检器是利用了红外线的辐射原理，故A正确BCD错误。

故选A。

5．C

【详解】

A．电子秤所使用的测力装置是力传感器，利用通过应力片的电流一定，压力越大，电阻越大，应力片两端的电压差越大，将力信号变成电信号，故A正确，不符合题意；

B．铁氧体在103℃失去磁性；电饭锅常压下只要锅内有水，锅内温度就不可能达到103℃，开关按钮就不会自动跳起；故B正确，不符合题意；

C．电熨斗需要较高温度熨烫时，要调节调温旋钮，使升降螺丝下移并推动弹性铜片下移，当温度升到较高，金属片发生弯曲较厉害触点才断开，故C错误，符合题意；

D．霍尔元件能把磁感应强度这个磁学量转换成电压这个电学量，故D正确，不符合题意。

故选C。

6．C

【分析】

图中有两个线圈，其中M有电源，接通电路后有电流通过，会产生磁性。

N线圈无电源，开关闭合后没有电流，只有当M中的磁场发生变化时，根据电磁感应规律，N线圈才会产生感应电流，起到延时效果。

【详解】

ABC．分析电路可知，当闭合S，M线圈中产生电流，电流周围产生磁场，根据安培定则可知，铁芯下端为N极，产生由上向下的磁场，电路稳定后，磁场不变，N线圈中不会产生感应电流，导线ab中没有电流， 当断开S时，线圈M中电流逐渐减小，直至消失，N线圈中的磁通量由上向下逐渐减小，根据楞次定律可知，产生由上向下的感应磁场，根据安培定则可知，感应电流方向由a到b，铁芯下端为N极，故起到延时效果的主要部件是线圈N，故AB错误，C正确；

D．电源E的正负极对调接入后，断开S，N线圈中仍发生电磁感应现象，该装置仍具有延时效果，故D错误。

故选C。

【点睛】

此题考查楞次定律与安培定则的应用，注意穿过闭合线圈的磁通量变化，线圈产生感应电流。

7．C

【详解】

检测三聚氰胺的方法为酶标法，所以其原理应该是利用了生物酶，故应为生物传感器；

A．物理传感器，与结论不相符，选项A错误；

B．化学传感器，与结论不相符，选项B错误；

C．生物传感器，与结论相符，选项C正确；

D．温度传感器，与结论不相符，选项D错误；

故选C.

8．D

【详解】

示波器是带电粒子在电场中的偏转问题，没用到传感器，选项A错误；真空冶炼炉没用到传感器，选项B错误；回旋加速器是带电粒子在电场及磁场中的运动问题，没用到传感器，选项C错误；火灾报警器用到了热传感器，选项D正确；故选D.

9．C

【详解】

物理传感器应用的是物理效应，比如光电效应、磁电效应等，能将被测信号量的微小变化转换成电信号，当弦振动时，线圈中产生感应电流，属于声音传感器，故C正确，ABD错误。

故选C。

10．C

【详解】

传感器工作的一般流程为：非电学量被敏感元件感知，然后通过转换元件转换成电信号，再通过转换电路将此信号转换成易于传输或测量的电学量，故ABD错误，C正确．

11．BC

【详解】

A．这种传感器输入的物理量是位移，输出的物理量是电流，选项A错误；

B．当软铁芯插入或拔出线圈时，在线圈中产生方向相反的电流，则通过这种传感器线圈的电流是交流电，选项B正确；

C．因软铁芯的移动导致线圈中产生感应电流，则软铁芯是敏感元件，线圈是转换元件，选项C正确；

D．当物体1向右移动时，软铁芯插入线圈的深度减小，则线圈的自感系数减小，选项D错误。

故选BC。

12．ACD

【详解】

A．磁带录音机的录音原理是：录音时，话筒将声音先转变成强弱变化的电流，即声信号转换为电信号（这是利用了电磁感应现象），送到录音磁头；由图可知：录音磁头是一个蹄形电磁铁，它的磁性强弱会随电信号变化，将电信号转换为磁信号（利用了电流的磁效应），故A正确；

B．乙图电路中，开关断开瞬间，灯泡立即熄灭，故B错误；

C．光电三极管也是一种晶体管，它有三个电极。当光照强弱变化时，电极之间的电阻会随之变化。当有烟雾进入罩内时，光电三极管上就会因烟雾的散射而有光的照射，表现出电阻的变化，故C正确；

D．电容话筒一样利用振膜接受空气振动信号，振膜与固定的平面电极之间形成一个电容，两者之间的距离变化会导致其电容容量的变化。在电容两端施加固定频率及大小的电压，通过电容的电流就会变化，故D正确。

故选ACD。

13．BC

【详解】

AB．增大电压U，为保护负载，则磁敏电阻两端需要分压，即电压增大，则磁敏电阻的阻值增大，根据甲图可知磁感应强度增大，所以通过线圈的电流增大，根据

P=UI

可知电路的总功率P变大，故A错误，B正确；

CD．抽去线圈铁芯，线圈产生的磁感应强度减小，故磁敏电阻的阻值变小，则磁敏电阻两端的电压变小，而U不变，所以负载两端电压变大，故C正确，D错误。

故选BC。

14．BC

【详解】

A．当系统在水平面内以角速度ω转动时，无论角速度增大还是减小，BC的电阻不变，根据闭合电路欧姆定律得知，电路中电流保持不变，与角速度无关。故A错误。

B．当角速度增大，弹簧的伸长量增大，则BP之间的分压变大，即输出电压U增大，故B正确。

CD．设系统在水平面内以角速度ω转动时，弹簧伸长的长度为x，则对元件A，根据牛顿第二定律得：

则得：

又输出电压为：

联立两式得：

故C正确，D错误。
故选BC。

15．BC

【详解】

天亮时光控开关自动断开，天黑时闭合；有人走动发出声音，声控开关闭合；两个开关同时闭合，灯就会自动亮，所以两个开关应相互影响同时符合闭合条件．

A. 白天有光照时，光传感器自动断开，故A错误；

B. 夜晚无光照时，光传感器自动闭合，故B正确；

C. 有人走动或发出声音时，声传感器自动闭合，故C正确；

D. 无人走动或没有声音时，声传感器自动断开，故D错误．

16．BC

【详解】

A．传感器一定是通过非电学量转换成电学量来传递信号的，不能实现自动控制，所以A错误；

B．由于传感器可将非电学量转换成电学量，因此传感器也可以用来采集信息，所以B正确；

CD．传感器可以将感受到的一些信号转换为电学量，比如：光敏电阻在有光照射时，电阻会变小，所以C正确，D错误；

故选BC．

【点睛】

传感器作为一种将其它形式的信号与电信号之间的转换装置，在我们的日常生活中得到了广泛应用，不同传感器所转换的信号对象不同，我们应就它的具体原理进行分析．

17．CD

【详解】

当干簧管处在磁场中，弹性舌簧闭合，电路接通，以实现自动控制．所以干簧管接入电路中相当于开关的作用，故A错误，C正确．将一对磁性材料制成的弹性舌簧片密封于玻璃管中，舌簧端面互叠，但留有空隙，当干簧管处在磁场中，舌簧由于磁化而吸引，利用磁化及磁极间的相互作用，故B错误．干簧管能将磁场的变化转化为电路的通断，实现自动控制，故D正确．故选CD．

18．（1）见解析；（2）见解析

【详解】

（1）在软铁芯上绕制线圈2，磁传感器3置入铁芯的间隙中，并与数字电压表4相连，线圈2中通入的待测电流I越强，铁芯间隙中的磁感应强度就越大，则磁传感器输出的电压也越大。电路如图

（2）在转动物体1的边缘嵌入一个永久磁体2 ，磁传感器3固定在旁边，并与计数电路和显示屏4相连。物体每转动1周，传感器就输出1个电压脉冲，计数器显示的数字就增加1，配合秒表测出物体在时间t内转动的周数n，就可以计算出转速。电路如图

19．见解析。

【详解】

光敏电阻是将光照强度信号转化为电压（电阻）信号输出的；

热敏电阻是将温度信号转化为电学中的电压（电阻）信号输出的；

金属热电阻也是将温度信号转化为电压（电阻）信号输出的；

电阻应变片是将压力信号转化为电压（电阻）信号输出的；

电容式位移传感器，是将位移信号转化为电压（电容）信号输出的；

故如下表示：
