山东省枣庄市滕州市2021-2022学年九年级上学期期末考试物理试题（word版 含答案）
展开
这是一份山东省枣庄市滕州市2021-2022学年九年级上学期期末考试物理试题（word版 含答案），共23页。试卷主要包含了选择题，填空题，作图与实验探究题，计算题等内容，欢迎下载使用。

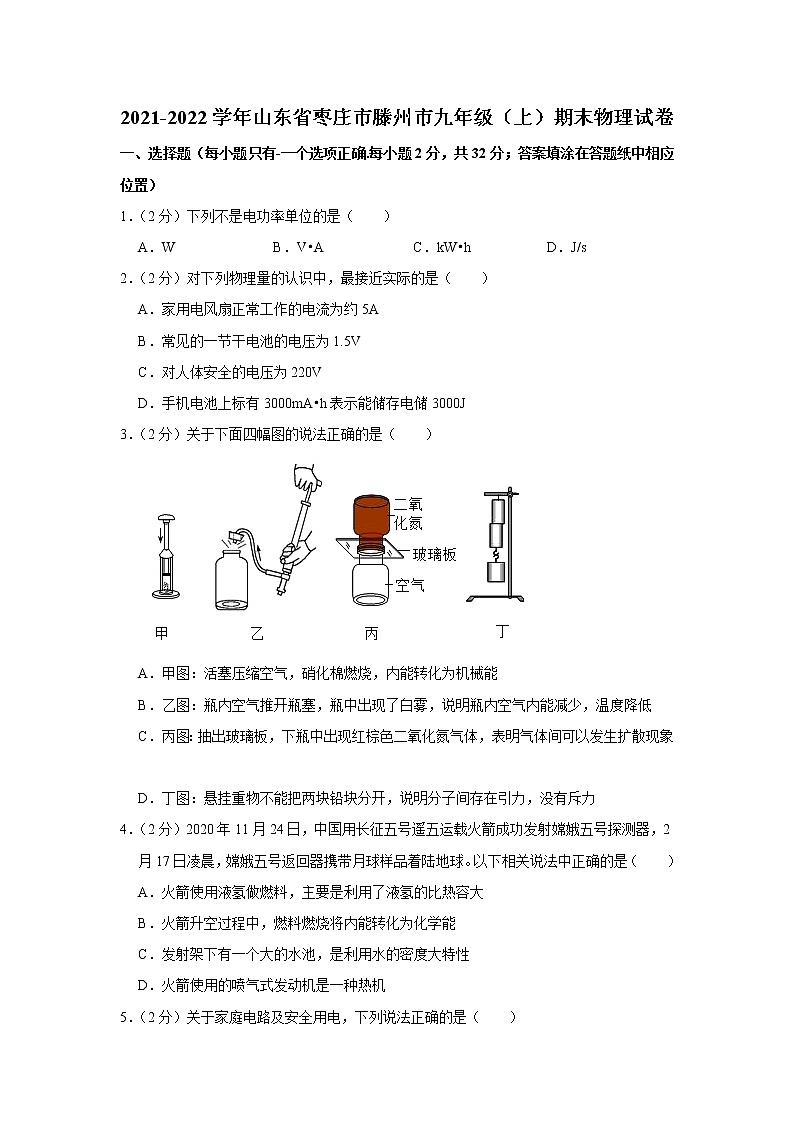

2021-2022学年山东省枣庄市滕州市九年级（上）期末物理试卷
一、选择题（每小题只有-一个选项正确.每小题2分，共32分；答案填涂在答题纸中相应位置）
1．（2分）下列不是电功率单位的是（ ）
A．W B．V•A C．kW•h D．J/s
2．（2分）对下列物理量的认识中，最接近实际的是（ ）
A．家用电风扇正常工作的电流为约5A
B．常见的一节干电池的电压为1.5V
C．对人体安全的电压为220V
D．手机电池上标有3000mA•h表示能储存电储3000J
3．（2分）关于下面四幅图的说法正确的是（ ）
A．甲图：活塞压缩空气，硝化棉燃烧，内能转化为机械能
B．乙图：瓶内空气推开瓶塞，瓶中出现了白雾，说明瓶内空气内能减少，温度降低
C．丙图：抽出玻璃板，下瓶中出现红棕色二氧化氮气体，表明气体间可以发生扩散现象
D．丁图：悬挂重物不能把两块铅块分开，说明分子间存在引力，没有斥力
4．（2分）2020年11月24日，中国用长征五号遥五运载火箭成功发射嫦娥五号探测器，2月17日凌晨，嫦娥五号返回器携带月球样品着陆地球。以下相关说法中正确的是（ ）
A．火箭使用液氢做燃料，主要是利用了液氢的比热容大
B．火箭升空过程中，燃料燃烧将内能转化为化学能
C．发射架下有一个大的水池，是利用水的密度大特性
D．火箭使用的喷气式发动机是一种热机

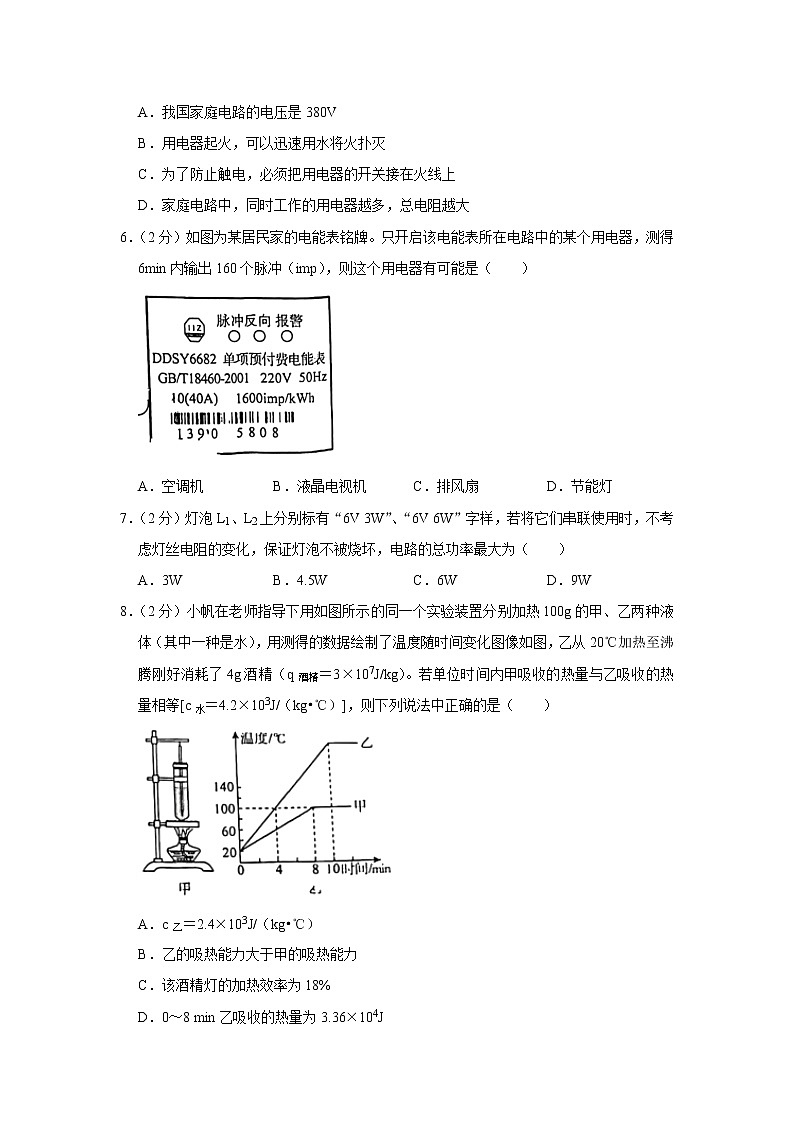

5．（2分）关于家庭电路及安全用电，下列说法正确的是（ ）
A．我国家庭电路的电压是380V
B．用电器起火，可以迅速用水将火扑灭
C．为了防止触电，必须把用电器的开关接在火线上
D．家庭电路中，同时工作的用电器越多，总电阻越大
6．（2分）如图为某居民家的电能表铭牌。只开启该电能表所在电路中的某个用电器，测得6min内输出160个脉冲（imp），则这个用电器有可能是（ ）
A．空调机 B．液晶电视机 C．排风扇 D．节能灯
7．（2分）灯泡L1、L2上分别标有“6V 3W”、“6V 6W”字样，若将它们串联使用时，不考虑灯丝电阻的变化，保证灯泡不被烧坏，电路的总功率最大为（ ）
A．3W B．4.5W C．6W D．9W
8．（2分）小帆在老师指导下用如图所示的同一个实验装置分别加热100g的甲、乙两种液体（其中一种是水），用测得的数据绘制了温度随时间变化图像如图，乙从20℃加热至沸腾刚好消耗了4g酒精（q酒精＝3×107J/kg）。若单位时间内甲吸收的热量与乙吸收的热量相等[c水＝4.2×103J/（kg•℃）]，则下列说法中正确的是（ ）
A．c乙＝2.4×103J/（kg•℃）
B．乙的吸热能力大于甲的吸热能力
C．该酒精灯的加热效率为18%
D．0～8 min乙吸收的热量为3.36×104J
9．（2分）某同学设计了以下四种电路，其中电源电压不变且未知，R0是已知阻值的定值电阻。在实验中不拆改电路的情况下，能够测量出未知电阻Rx阻值的电路是（ ）
A．只有① B．只有②③ C．只有①②③ D．①②③④都可以
10．（2分）在“探究电流跟电压、电阻关系”的实验中，同学们绘制的四条图线如图，正确的是（ ）
A． B．
C． D．
11．（2分）如图所示的电路，电源电压恒定不变，R1为定值电阻，闭合开关S，将滑片P从a端向b端移动的过程中，下列说法正确的是（ ）
A．灯泡L变暗，电压表示数变小，电流表示数变小
B．灯泡L变亮，电压表示数变大，电流表示数变大
C．灯泡L变亮，电压表示数变小，电流表示数变大
D．灯泡L变暗，电压表示数变大，电流表示数变小
12．（2分）R1、R2是两个阻值不同的定值电阻。将它们串联起来接入电路，如图甲所示，闭合开关后，测得各电阻两端的电压关系为U1˂U2；若将它们并联起来接入电路，如图乙所示，则闭合开关后，通过每个电阻的电流大小关系为（ ）
A．I1˃I2 B．I1˂I2 C．I1＝I2 D．无法判断
13．（2分）以下为某同学在“伏安法测导体电阻”实验过程中的部分操作，其中正确的是（ ）
A．连接电路时，应先闭合开关
B．连接电表时，应先选小量程
C．闭合开关时，应先将变阻器滑片移到阻值最大处
D．计算电阻时，应先计算电压平均值与电流平均值
14．（2分）如图为一只“6V1.5W”小灯泡的电流随电压变化的关系图象。若把这样的三只灯泡串联起来，接在12V的电源两端，则此时每只灯泡的电阻及实际功率为（ ）
A．24Ω 0.67W B．20Ω 0.8W C．24Ω 0.96W D．20Ω 0.67W
15．（2分）如图所示，电工检测家庭照明电路是否正常。断开其他所有开关，只闭合开关S时，他发现灯L和L1都不发光，依据以下操作出判断哪个结论是正确的（ ）
A．用试电笔测试A点，氖管发光，则可能是灯L1断路
B．用试电笔测试B点，氖管发光，则一定是零线断路
C．用试电笔测试B点，氖管不发光，则一定是灯L断路
D．用试电笔测试A点氖管发光，B点氖管不发光，一定是零线断路
16．（2分）多功能煲汤炖锅可以实现保温、慢炖、快炖三种功能，使用时可通过旋钮开关实现功能切换。如图是模拟加热原理图，其中测试电源的电压为12V，四段电热丝电阻均为5Ω，保温、慢炖、快炖所需加热功率依次增大，下列说法正确的是（ ）
A．开关旋至“2”挡，开启保温功能
B．开启快炖功能，电路中的总电阻为10Ω
C．从快炖到慢炖，电路总电流变化25A
D．快炖与慢炖电路总功率之差为28.8W
二、填空题（每空1分，共14分）
17．（2分）一盒标有“能量328kJ/100mL”的牛奶，其中“能量”的含义跟 （选填“内能”、“热量”或“热值”）相似。“卡路里”简称“卡”，是热量的一个单位，现在仍被广泛使用在营养计量中，“卡”是这样规定的：1卡等于在一标准大气压下，1g水温度升高1℃吸收的热量，那么1卡等于 焦耳。
18．（2分）家庭装修中遇到导线不够长时，有的装修师傅把两根导线连接起来使用，但连接处往往比别处更容易发热，加速老化，甚至引起火灾。这是因为与别处相比，连接处接触电阻较 ，电能转化为热的功率较 。
19．（2分）将一个电热水器单独接在清零的计量插座上工作2h，屏幕显示如图所示，已知电费单价为0.5元/kW•h，电热水器的功率为 W；若该时间内消耗的电能全部给40kg的水加热（水未沸腾），则水温升高 ℃。
[c水＝4.2×103J/（kg•℃）]
20．（2分）图甲是小灯泡L和电阻R的电流随电压变化图象，将它们按图乙所示接入电路中，只闭合开关S，小灯泡的实际功率为1W；再闭合开关S1，电流表示数变化了 A，此时电路消耗的总功率为 W。
21．（3分）如图是一握力计的电路示意图，a、b、c、d是四个接线柱，仪表及定值电阻R0均未画出。M、N均为金属板，N固定不动，当金属片P向左移动时，R接入电路的阻值变 。若握力F增大时，要求仪表的示数也增大，则a、b之间应接入 ，c、d之间应接入 。（后两空选填“定值电阻”、“电流表”或“电压表”）
22．（3分）电动自行车有充电、行驶两种状态，局部电路如图。断开开关S，利用充电插口对蓄电池充电时，蓄电池相当于电路中的 （选填“电源”或“用电器”）。电动机正常工作电压为36V，线圈电阻为1.2Ω，通过电动机线圈的电流为4A，5min内电流通过线圈产生的热量为 J，电动机消耗的电能为 J。
三、作图与实验探究题：（每空2分，共36分）
23．（6分）在探究“电流与电阻关系”的实验中，老师为同学们提供了以下实验器材：电源一个（电压6V）、定值电阻R1＝10Ω、R2＝20Ω、R3＝30Ω、滑动变阻器A（0～5Ω 1A）、滑动变阻器B（0～20Ω 1A）、电流表、电压表各1只，开关1个导线若干。
（1）如图，小明同学连接好电路，将R1接入电路后闭合开关，调节滑片P使电压表示数为3V，并记下此时电流表的示数。请你指出图中的错误之处： 。
（2）在虚线框内画出改正后对应的电路图。
（3）实验之后，小明所测数据如下表所示，由表中数据可得出结论： 。
电压/V
3
3
3
电阻/Ω
10
20
30
电流/A
0.3
0.15
0.1
24．（10分）在测量“小灯泡正常发光时的功率”的实验中，老师提供了6V恒压电源，额定电压为3.8V的小灯泡（正常发光时的电阻约为8Ω）、电压表（0～3V，0～15V），电流表（0～0.6A，0～3A）以及最大阻值为20Ω的滑动变阻器。
（1）请你用笔画线代替导线，将图甲中实物电路连接完整。
（2）小明连接好电路后，闭合开关，发现小灯泡发光，但电压表示数为0，经检查，图中a、b、c三根导线有一根断了，则该导线是 （填写字母）。
（3）排除故障后，闭合开关，测量小电灯额定功率，移动变阻器的滑片P，眼睛应先注视 表的示数，然后读出另一电表示数。当小电灯正常发光时，电流表的示数如图乙所示，则小电灯的额定功率为 W（保留一位小数）。
（4）在小灯泡正常发光时，再将滑片P向B端移动到某一位置，则小灯泡的实际功率 （选填“大于”、“小于”或“等于”）额定功率。
25．（8分）在探究“小灯泡灯丝的电阻与温度的关系”的实验中，电源电压4.5V，小灯泡额定电压为2.5V、电阻约为10Ω。
实验序号
电压U（V）
电流I（A）
1
2.9
0.22
2
2.0
0.18
3
1.0
0.12
（1）小叶同学闭合开关，移动滑片P到某一点时，从电压表获得了第一个示数（如图乙所示）为 V，若继续探究，他应将图甲中滑片P向 （选填“A”或“B”）端移动。
（2）多次移动滑动变阻器的滑片，并将测量数据填写到表格当中，然后绘制成图丙所示的I﹣U图像，根据图像信息，可以得出：灯丝的电阻随温度的升高而 （选填“增大”、“不变”或“减小”）。
（3）小亮还想知道小灯泡正常发光时的电阻是多少，尽管他发现表格中没有收集相应的数据，但还是找到了办法并计算了出来，他得到的阻值是 Ω。
26．（10分）为了探究电流产生的热量跟什么因素有关；小军设计了如图所示的甲乙两装置，他将两段阻值不同的电阻丝R1＜R2）分别封闭在两个完全相同的烧杯中，并通过短玻璃管与相同的气球相连，两次实验电源电压不变。
（1）在这个实验中，电流产生热量的多少是通过气球的体积体现出来的，像这种用能直接观测的量来显示不易直接观测的量的方法叫 。
（2）甲装置中电阻丝R1和R2串联的，其目的是 ，可探究电流产生的热量 是否有关。
（3）在装置甲、乙的两次实验中，比较相同时间里气球A与C体积变化情况可探究电流产生的热量与 有关。
（4）若甲、乙两装置同时实验，在相同的通电时间里，A、B、C、D四个气球胀大的程度从大到小的排列顺序是 。
四、计算题（解签时应写出必要的文字说明、公式和重要的演算步骤，只写出最后答案的不能得分，答案写在答题纸相应位置，共18分）
27．（10分）表一是某电热水壶的铭牌；表二是小红探究该电热水壶效率所记录的数据。
表一：
产品型号
SWF12P1A﹣150
额定电压U/V
220
电源频率f/Hz
50
额定功率P/W
1200
容量V/L
1.2
表二：
电源电压U电/V
220
壶内水的质量m/kg
1.1
水的初温t1/℃
33
水的沸点t2/℃
98
水从初温加热至刚沸腾的时间t/s
300
求：（1）电热水壶的电阻。
（2）当电热水壶实际工作电压为110V时，它的实际功率。
（3）电热水壶的效率。[c水＝4.2×103J/（kg•℃）]。
28．（10分）如图所示的电路中，电源电压为24V且保持不变。电压表量程为0～15V，电流表计程0～3A，开关S闭合，滑动变阻器的滑片P至A端时，电流表示数为1A，当S断开，滑片P滑动变阻器中点O时，电压表示数为12V。（灯丝电阻不变）
（1）滑动变阻器的最大阻值和灯泡的电阻。
（2）S断开，在确保电路安全的情况下，灯泡的最小功率。
2021-2022学年山东省枣庄市滕州市九年级（上）期末物理试卷
参考答案与试题解析
一、选择题（每小题只有-一个选项正确.每小题2分，共32分；答案填涂在答题纸中相应位置）
1．【解答】解：在物理学中，
A、W是电功率的基本单位，故A不符合题意；
B、V是电压的单位，A是电流的单位，由P＝UI知，V•A是电功率的单位，故B不符合题意；
C、kW•h是电能的单位，故C符合题意；
D、J是电能的单位，s是时间的单位，由P＝知，J/s是功率的基本单位，故D不符合题意。
故选：C。
2．【解答】解：A、家用电风扇的功率约为60W，工作电压为220V，正常工作的电流I＝＝≈0.3A，故A错误；
B、常见的一节干电池的电压为1.5V符合实际，故B正确；
C、经验证明，对人体的安全电压是不高于36V，故C错误；
D、手机电池上标有 3000mA•h 表示电荷量为：Q＝It＝3000×10﹣3A×3600s＝10800C，故D错误。
故选：B。
3．【解答】解：
A、图甲，在一个配有活塞的厚壁玻璃筒中放一小团硝化棉，迅速向下压活塞，由于压缩玻璃筒内的空气对其做功，使得空气的内能增加，温度升高，是将机械能转化为内能的过程，故A错误；
B、乙图，瓶内空气推开瓶塞，内能转化为机械能，瓶内气体内能减少，温度降低，水蒸气遇冷液化形成小水滴，瓶中出现了白雾，故B正确；
C、丙图，上方的二氧化氮气体密度大，抽去玻璃板后，两瓶中的气体逐渐混合，可能是扩散现象，但也可能是重力的作用，故不能表明气体间可以发生扩散现象，故C错误；
D、丁图，两个压紧的铅块能吊起钩码而不分开，是由于分子间存在引力，但也有斥力，故D错误。
故选：B。
4．【解答】解：A、发射火箭采用液态氢作为火箭的燃料，原因是液态氢具有较高的热值，完全燃烧相同质量的氢时，可以释放出更多的热量，故A错误；
B、火箭升空的过程中，燃料燃烧释放出的内能转化为机械能，故B错误；
C、发射台下装满水来降低发射台的温度，是利用水的比热容比较大，故C错误；
D、火箭使用的喷气式发动机是热机的一种，故D正确。
故选：D。
5．【解答】解：
A、我国家庭电路的电压值为220V，动力用电的电压为380V，故A错误；
B、家用电器起火时，应先切断电源再救火，不能立即用水去扑灭，因生活用水是导体，易发生触电事故，故B错误；
C、家庭电路的开关，一定要接在火线上，这样断开开关时，用电器才不会带电，更安全，故C正确；
D、家庭电路中各用电器是并联的，同时工作的用电器越多，相当于增大了横截面积，故总电阻越小，故D错误；
故选：C。
6．【解答】解：1600imp/（kW•h）表示电路中的用电器每消耗1kW•h电能，电能表输出1600个脉冲，
则电能表输出160个脉冲，用电器消耗的电能：W＝＝0.1kW•h；
用电器的电功率：P＝＝＝1kW＝1000W；
A、空调的电功率大约为1000W，故A正确；
B、液晶电视机的电功率大约为100W，故B错误；
C、排风扇的电功率大约25W，故C错误；
D、节能灯的电功率大约为10W，故D错误。
故选：A。
7．【解答】解：由P＝UI可得，两灯泡的额定电流分别为：
I1额＝＝＝0.5A，I2额＝＝＝1A，
由I＝可得，两灯泡的电阻分别为：
R1＝＝＝12Ω，R2＝＝＝6Ω；
两只灯泡串联使用时，由于串联电路中各处的电流相等，所以，为了使电路安全使用，电路中的最大电流I＝I1额＝0.5A，
根据欧姆定律和串联电路中总电阻等于各分电阻之和可得：
电路两端允许加的最大电压：U＝I（R1+R2）＝0.5A×（12Ω+6Ω）＝9V，
电路的总功率最大为P＝UI＝9V×0.5A＝4.5W。
故选：B。
8．【解答】解：
AB、根据图乙可知，质量相同的甲和乙升高相同的温度，甲的加热时间是乙的加热时间的2倍，则甲吸收的热量是乙吸收热量的2倍，则甲的吸热能力大于乙的吸热能力，因水的比热容较大，吸热能力强，所以甲为水；
根据c＝可知，甲的比热容是乙的比热容的2倍，乙的比热容为：c乙＝×4.2×103J/（kg•℃）＝2.1×103J/（kg•℃），故AB错误；
CD、用相同的酒精灯加热，在相同的时间内，水吸收的热量等于乙吸收的热量，0～8min乙吸收的热量等于甲吸收的热量：Q乙＝Q水＝c水m水Δt＝4.2×103J/（kg•℃）×0.1kg×（100℃﹣20℃）＝3.36×104J；
酒精完全燃烧放出的热量为：Q放＝m酒精q＝0.004kg×3×107J/kg＝1.2×105J；
乙从加热到沸腾吸收的热量为：Q'乙＝×3.36×104J＝4.2×104J；
酒精灯的加热效率为：η＝＝＝35%，故C错误，D正确。
故选：D。
9．【解答】解：由图知，
①只闭合S1时，电路是只有R0的基本电路，电流表测量通过R0的电流I0；再闭合S2，两只电阻并联，电流表测量干路电流I，根据电源电压不变列式I0R0＝（I﹣I0）Rx可求出Rx的阻值，故能测出Rx阻值；
②只闭合S2时，两电阻串联，电流表测电路中电流I1；两开关都闭合时只有R0接入电路中，电流表测此时电路中电流I0，根据电源电压不变列式I1（R0+Rx）＝I0R0可求出Rx的阻值，故能测出Rx阻值；
③闭合开关S、S2，两只电阻串联，电压表测量电源电压为U；闭合S，断开S2，闭合S1，电压表测量电阻R0两端电压U0，根据电路电流相等列式＝可求出Rx的阻值，故能测出Rx阻值；
④闭合开关S，S1接1，两只电阻串联，电压表测量R0两端电压为U0；S1接2，电流从电压表负接线柱流入，造成电压表指针向左偏转，故不能测出Rx阻值。
故选：C。
10．【解答】解：A、在电阻一定时，通过导体的电流与导体两端电压成正比，故A正确；
B、在电压一定时，通过导体的电流与导体的电阻成反比，与电阻的倒数成正比，故B错误；
C、在电阻一定时，通过导体的电流与导体两端电压成正比，故C错误；
D、在电压一定时，通过导体的电流与导体的电阻成反比，故D错误。
故选：A。
11．【解答】解：由电路图可知，闭合开关S，灯泡L与定值电阻R1、滑动变阻器R2串联，电压表测R2两端的电压，电流表测电路中的电流。
将滑片P从a端向b端移动的过程中，变阻器接入电路中的电阻变小，电路的总电阻变小，
由I＝可知，电路中的电流变大，即电流表的示数变大，故AD错误；
由U＝IR可知，灯泡L和定值电阻R1两端的电压均变大，
因串联电路中总电压等于各分电压之和，且电源电压恒定不变，
所以，滑动变阻器R2两端的电压变小，即电压表的示数变小，故B错误；
因灯泡的亮暗取决于实际功率的大小，
所以，由P＝UI可知，灯泡的实际功率变大，灯泡变亮，故C正确。
故选：C。
12．【解答】解：甲图中，两电阻串联，而串联电路各处电流相等，且U1˂U2，所以由欧姆定律的变形公式R＝可得，R1＜R2；
乙图中，两电阻并联，而并联电路中，各支路两端电压相等，由I＝可得，I1˃I2。
故选：A。
13．【解答】解：AC、为了安全，连接电路时，应断开开关，并将滑动变阻器的滑片移到阻值最大处，故A错误，C正确；
B、连接仪表时，应先选用大量程试触，再确定合适的量程，故B错误；
D、“伏安法测导体电阻”的实验中，由R＝可知，需利用电压表测出电阻两端电压，利用电流表测量通过电阻的电流，再利用R＝求出电阻的阻值，最后求电阻的平均值，故D错误。
故选：C。
14．【解答】解：因为三只灯泡串联且规格相同，则它们的电流和电阻都相同，所以这三只灯泡两端的电压都相同，根据串联电路电压规律可知，每只灯泡两端的电压都为4V；
由图象可知，当U＝4V时，I＝0.2A，
则由欧姆定律I＝可知，
小灯泡的电阻：R＝＝＝20Ω，
小灯泡的电功率：P＝UI＝4V×0.2A＝0.8W。
故选：B。
15．【解答】解：断开其他所有开关，只闭合开关S时，他发现灯L和L1都不发光，这说明电路出现了断路故障（若短路，则电源短路）；
A、若灯L1断路，用试电笔测试A点，A点与火线之间是断开的，则氖管不发光，故A错误；
B、若零线断路，用试电笔测试B点，B点与火线连通，则氖管发光，故B正确；
C、用试电笔测试B点，氖管不发光，故障原因可能是灯L1断路，也可能是灯L断路，故C错误；
D、用试电笔测试A点氖管发光，B点氖管不发光，故障原因可能是灯L断路，故D错误。
故选：B。
16．【解答】解：开关旋至“1”挡，两个电阻串联，此时电路总电阻：R串＝2R＝2×5Ω＝10Ω；
此时的总功率：P1＝＝＝14.4W；
开关旋至“2”挡，只有一个电阻工作，
此时的总功率：P2＝＝＝28.8W；
开关旋至“3”挡，两个电阻并联，并联的电阻为：R并＝R＝×5Ω＝2.5Ω，
此时的总功率：P3＝＝＝＝57.6W；
A、因此开关旋至“1挡”，为保温；接“2挡”时为慢炖，接“3挡”时为快炖，故A错误；
B、开启快炖功能，电路中的总电阻为2.5Ω，故B错误；
C、快炖时，两个电阻并联，总电流为：I并＝＝＝4.8A；
慢炖时，只有一个电阻，总电流为：I＝＝＝2.4A；
则从快炖到慢炖，电路总电流变化：ΔI＝I并﹣I＝4.8A﹣2.4A＝2.4A，故C错误；
D、快炖与慢炖电路总功率之差为：ΔP＝P3﹣P2＝57.6W﹣28.8W＝28.8 W，故D正确。
故选：D。
二、填空题（每空1分，共14分）
17．【解答】解：（1）一盒标有“能量328kJ/100mL”，表示完全吸收100mL该种牛奶可以获得328kJ的热量，所以其中“能量”的含义与热值相似。
（2）1g的水温度升高1℃所吸收的热量：
Q吸＝c水m水Δt＝4.2×103J/（kg•℃）×1×10﹣3kg×1℃＝4.2J，
所以1卡＝4.2J。
故答案为：热值；4.2。
18．【解答】解：在家庭电路中，导线相互连接处因接触不良，该处的电阻较大，串联在电路中，通过导体的电流相等、通电时间相等，根据Q＝I2Rt，连接处产生的热量较多，电能转化为热的功率较大。
故答案为：大；大。
19．【解答】解：电热水器在2h内消耗的电能为：W＝＝1.4kW•h＝5.04×106J，
电热水器的功率为：P＝＝＝0.7kW＝700W；
若该时间内消耗的电能全部给40kg的水加热（水未沸腾），由Q＝cm△t可知，水升高的温度为：
△t＝＝＝＝30℃。
故答案为：700；30℃。
20．【解答】解：（1）当闭合开关S、断开开关S1时，电路为L的简单电路，
由甲图象可知，当小灯泡的实际功率为1W时，
灯泡两端的电压为2V即电源的电压U＝2V，通过灯泡的电流IL＝0.5A；
（2）当再闭合开关S1时，灯泡与定值电阻R并联，电流表测干路电流，
并联电路中各支路两端的电压相等，
此时R两端的电压为2V，由图象可知IR＝0.2A，
并联电路中干路电流等于各支路电流之和，
干路电流表示数变化了0.2A，示数I＝IL+IR＝0.5A+0.2A＝0.7A，
电路消耗的总功率：P＝UI＝2V×0.7A＝1.4W。
故答案为：0.2；1.4。
21．【解答】解：（1）由图可知，当金属片P向左移动时，R接入电路的阻值变小；
（2）c、d之间不可能是电压表，否则电路断路；
若c、d之间为电流表，
①当a、b之间为电压表时，电路为R的简单电路，电压表测电源电压示数不变，电流表测电路中的电流，
当握力增大时，滑片右移，变阻器接入电路中的电阻变大，由I＝可知电流表的示数减小，这与电表的示数增大不符；
②a、b之间为定值电阻时，R与定值电阻并联，电流表测干路电流，
因并联电路中各支路独立工作、互不影响，
所以，滑片移动时通过定值电阻的电流不变，
当握力增大时，滑片右移，变阻器接入电路中的电阻变大，由I＝可知该支路的电流减小，
因并联电路中干路电流等于各支路电流之和，
所以，干路电流表示数减小，这与电表的示数增大不符；
（3）若c、d之间为定值电阻，
①a、b之间不可能为电流表，否则滑动变阻器被短路；
②a、b之间为电压表时，定值电阻与滑动变阻器串联，电压表测滑动变阻器两端的电压，
当握力增大时，滑片右移，变阻器接入电路中的电阻变大，电路中的总电阻变大，
由I＝可知电流表的示数减小，
由U＝IR可知，定值电阻两端的电压减小，
因串联电路中总电压等于各分电压之和，
所以，滑动变阻器两端的电压增大，即电压表的示数增大，符合题意。
故答案为：小；电压表；定值电阻。
22．【解答】解：在对蓄电池充电时，蓄电池消耗电能，转化为化学能储存起来，所以此时蓄电池相当于电路中的用电器；已知线圈电阻R＝1.2Ω，通过的电流I＝4A，电动机正常工作电压为36V，
则5min内电流通过线圈产生的热量为：Q＝I2Rt＝（4A）2×1.2Ω×5×60s＝5760J；
电动机消耗的电能为：W＝UIt＝36V×4A×5×60s＝43200J。
故答案为：用电器；5760；43200。
三、作图与实验探究题：（每空2分，共36分）
23．【解答】解：（1）电压表的内阻很大，在电路中相当于断路，因此原电路中定值电阻没有串联接入电路，整个电路处于断路状态；
（2）定值电阻应串联在电路中，电压表与定值电阻并联，如图所示：
；
（3）由表中数据可知，导体的电阻增大，通过导体的电流减小，通过导体的电流与导体的电阻的乘积保持不变，故可得出结论：电压一定时，通过导体的电流与其电阻成反比。
故答案为：（1）定值电阻没有串联接入电路，整个电路处于断路状态；（2）如图所示；（3）电压一定时，通过导体的电流与其电阻成反比。
24．【解答】解：
（1）根据实验要求和滑动变阻器的使用规则，应一上一下串联在电路中，由此连接实物如图所示：
；
（2）根据实物图可知，电流从电源正极流出经过开关、导线a、导线c、灯泡、电流表、滑动变阻器回到电源负极，因此导线a、c完好，b发生了断路；
（3）测量小电灯额定功率时，闭合开关，移动滑动变阻器的滑片P，眼睛应先注视电压表的示数，当小灯泡的电压为额定电压3.8V时，读出电流表示数；
根据实物图可知电流表的量程为0～0.6A，分度值为0.02A，故电流表示数为0.48A；
所以小电灯的额定功率为：P＝UI＝3.8V×0.48A≈1.8W；
（4）滑动变阻器下面接的是A，所以滑片向B端移动时，电阻变大，滑动变阻器两端的电压变大，灯泡两端的电压变小，小灯泡的功率变小，故小灯泡的实际功率小于灯泡的额定功率。
故答案为：（1）如图所示；（2）b；（3）电压表；1.8；（4）小于。
25．【解答】解：（1）由图甲知电压表量程为0～3V，分度值为0.1V，则电压表示数为2.9V；因灯泡两端电压大于额定电压，故应减小灯泡两端的电压，根据串联电路电压的规律知需要增大滑动变阻器两端的电压，由串联电路的分压作用知应增大滑动变阻器的接入电阻，实验滑动变阻器滑片应向A端移动；
（2）由图象可知，当温度升高时，电压的变化量比电流的变化量大，根据R＝可知，灯丝电阻随温度的升高而增大；
（3）小灯泡正常发光时的电压等于额定电压，小灯泡的额定电压为2.5V，由图知当小灯泡两端的电压为2.5V时，通过小灯泡的电流为0.2A，
根据欧姆定律I＝知小灯泡正常发光的电阻为：
R＝＝12.5Ω。
故答案为：（1）2.9；A；（2）增大；（3）12.5。
26．【解答】解：（1）加热过程中液体的温度不断升高，气体压强增大，气球会膨胀起来，因此实验中通过气球胀的程度大小来判断产生热量的多少，这是转换法；
（2）甲装置中R1、R2串联，串联电路各处电流相等，所以其目的是使通过两电阻的电流相同，容器中两电阻的阻值不同，可探究电流产生的热量与电阻是否有关；
（3）甲装置中R1、R2串联，乙装置中R1、R2并联，电源电压不变，串联电路总电阻等于各部分电阻之和，由欧姆定律可得IA＝，IC＝，所以IC＞IA，则在装置甲、乙的两次实验中，比较相同时间里气球A与C体积变化情况可探究电流产生的热量与电流有关；
（4）乙装置中R1、R2并联，电源电压不变，时间相同时，根据Q＝×t可知，电阻越小产生的热量越多，因为R1＜R2，所以QC＞QD；
甲装置中R1、R2串联，通过R1、R2的电流相同，时间相同时，根据Q＝I2Rt可知，电阻越大产生的热量越多，因此QB＞QA；
由（3）分析可知ID＞IB，由焦耳定律可知，电阻和通电时间相同时，通过的电流越大，电流通过导体产生的热量就越大。因此QD＞QB；
故在相同的通电时间里，A、B、C、D四个气球胀大的程度从大到小的排列顺序是C、D、B、A。
故答案为：（1）转换法；（2）使通过两电阻的电流相同；与电阻；（3）电流；（4）C、D、B、A。
四、计算题（解签时应写出必要的文字说明、公式和重要的演算步骤，只写出最后答案的不能得分，答案写在答题纸相应位置，共18分）
27．【解答】解：（1）由P＝可得，电热水壶的电阻：R＝＝＝Ω≈40.3Ω；
（2）当电热水壶实际工作电压为110V时，它的实际功率：P实＝＝＝300W；
（3）水吸收的热量：Q吸＝c水m（t﹣t0）＝4.2×103J/（kg•℃）×1.1kg×（98℃﹣33℃）＝3.003×105J，
电水壶正常工作250s消耗的电能：W＝Pt＝1200W×300s＝3.6×105J；
电热水壶的效率：η＝×100%＝×100%≈83.4%。
答：（1）电热水壶的电阻约为40.3Ω；
（2）当电热水壶实际工作电压为110V时，它的实际功率为300W；
（3）电热水壶的效率为83.4%。
28．【解答】解：（1）开关S闭合，滑片P在A端时，灯泡L和滑动变阻器并联，电流表测灯泡的电流，
灯泡两端的电压为：UL＝U电源＝24V，通过灯泡的电流为：IL＝1A，
灯泡的电阻为：RL＝＝＝24Ω；
S断开，P在中点O时，灯泡L与滑动变阻器的一半阻值RAB串联，此时滑动变阻器两端的电压为：UOA＝12V，
根据串联电路的电压规律U＝UOA+U'L得：
灯泡两端的电压为：UL′＝U﹣UOA＝24V﹣12V＝12V，
即UL′＝UOA，则RAB＝RL＝24Ω，
即滑动变阻器最大电阻为：RAB＝48Ω；
（2）当电压表示数最大即滑动变阻器两端的电压最大为15V时，灯泡两端的电压最小，
最小为U小＝24V﹣15V＝9V，
则灯泡的最小功率为：PL最小＝＝＝3.375W。
答：（1）滑动变阻器的最大阻值和灯泡的电阻分别为48Ω、24Ω；
（2）S断开，在确保电路安全的情况下，灯泡的最小功率为3.375W。
2021-2022学年山东省枣庄市滕州市九年级（上）期末物理试卷
一、选择题（每小题只有-一个选项正确.每小题2分，共32分；答案填涂在答题纸中相应位置）
1．（2分）下列不是电功率单位的是（ ）
A．W B．V•A C．kW•h D．J/s
2．（2分）对下列物理量的认识中，最接近实际的是（ ）
A．家用电风扇正常工作的电流为约5A
B．常见的一节干电池的电压为1.5V
C．对人体安全的电压为220V
D．手机电池上标有3000mA•h表示能储存电储3000J
3．（2分）关于下面四幅图的说法正确的是（ ）
A．甲图：活塞压缩空气，硝化棉燃烧，内能转化为机械能
B．乙图：瓶内空气推开瓶塞，瓶中出现了白雾，说明瓶内空气内能减少，温度降低
C．丙图：抽出玻璃板，下瓶中出现红棕色二氧化氮气体，表明气体间可以发生扩散现象
D．丁图：悬挂重物不能把两块铅块分开，说明分子间存在引力，没有斥力
4．（2分）2020年11月24日，中国用长征五号遥五运载火箭成功发射嫦娥五号探测器，2月17日凌晨，嫦娥五号返回器携带月球样品着陆地球。以下相关说法中正确的是（ ）
A．火箭使用液氢做燃料，主要是利用了液氢的比热容大
B．火箭升空过程中，燃料燃烧将内能转化为化学能
C．发射架下有一个大的水池，是利用水的密度大特性
D．火箭使用的喷气式发动机是一种热机
5．（2分）关于家庭电路及安全用电，下列说法正确的是（ ）
A．我国家庭电路的电压是380V
B．用电器起火，可以迅速用水将火扑灭
C．为了防止触电，必须把用电器的开关接在火线上
D．家庭电路中，同时工作的用电器越多，总电阻越大
6．（2分）如图为某居民家的电能表铭牌。只开启该电能表所在电路中的某个用电器，测得6min内输出160个脉冲（imp），则这个用电器有可能是（ ）
A．空调机 B．液晶电视机 C．排风扇 D．节能灯
7．（2分）灯泡L1、L2上分别标有“6V 3W”、“6V 6W”字样，若将它们串联使用时，不考虑灯丝电阻的变化，保证灯泡不被烧坏，电路的总功率最大为（ ）
A．3W B．4.5W C．6W D．9W
8．（2分）小帆在老师指导下用如图所示的同一个实验装置分别加热100g的甲、乙两种液体（其中一种是水），用测得的数据绘制了温度随时间变化图像如图，乙从20℃加热至沸腾刚好消耗了4g酒精（q酒精＝3×107J/kg）。若单位时间内甲吸收的热量与乙吸收的热量相等[c水＝4.2×103J/（kg•℃）]，则下列说法中正确的是（ ）
A．c乙＝2.4×103J/（kg•℃）
B．乙的吸热能力大于甲的吸热能力
C．该酒精灯的加热效率为18%
D．0～8 min乙吸收的热量为3.36×104J
9．（2分）某同学设计了以下四种电路，其中电源电压不变且未知，R0是已知阻值的定值电阻。在实验中不拆改电路的情况下，能够测量出未知电阻Rx阻值的电路是（ ）
A．只有① B．只有②③ C．只有①②③ D．①②③④都可以
10．（2分）在“探究电流跟电压、电阻关系”的实验中，同学们绘制的四条图线如图，正确的是（ ）
A． B．
C． D．
11．（2分）如图所示的电路，电源电压恒定不变，R1为定值电阻，闭合开关S，将滑片P从a端向b端移动的过程中，下列说法正确的是（ ）
A．灯泡L变暗，电压表示数变小，电流表示数变小
B．灯泡L变亮，电压表示数变大，电流表示数变大
C．灯泡L变亮，电压表示数变小，电流表示数变大
D．灯泡L变暗，电压表示数变大，电流表示数变小
12．（2分）R1、R2是两个阻值不同的定值电阻。将它们串联起来接入电路，如图甲所示，闭合开关后，测得各电阻两端的电压关系为U1˂U2；若将它们并联起来接入电路，如图乙所示，则闭合开关后，通过每个电阻的电流大小关系为（ ）
A．I1˃I2 B．I1˂I2 C．I1＝I2 D．无法判断
13．（2分）以下为某同学在“伏安法测导体电阻”实验过程中的部分操作，其中正确的是（ ）
A．连接电路时，应先闭合开关
B．连接电表时，应先选小量程
C．闭合开关时，应先将变阻器滑片移到阻值最大处
D．计算电阻时，应先计算电压平均值与电流平均值
14．（2分）如图为一只“6V1.5W”小灯泡的电流随电压变化的关系图象。若把这样的三只灯泡串联起来，接在12V的电源两端，则此时每只灯泡的电阻及实际功率为（ ）
A．24Ω 0.67W B．20Ω 0.8W C．24Ω 0.96W D．20Ω 0.67W
15．（2分）如图所示，电工检测家庭照明电路是否正常。断开其他所有开关，只闭合开关S时，他发现灯L和L1都不发光，依据以下操作出判断哪个结论是正确的（ ）
A．用试电笔测试A点，氖管发光，则可能是灯L1断路
B．用试电笔测试B点，氖管发光，则一定是零线断路
C．用试电笔测试B点，氖管不发光，则一定是灯L断路
D．用试电笔测试A点氖管发光，B点氖管不发光，一定是零线断路
16．（2分）多功能煲汤炖锅可以实现保温、慢炖、快炖三种功能，使用时可通过旋钮开关实现功能切换。如图是模拟加热原理图，其中测试电源的电压为12V，四段电热丝电阻均为5Ω，保温、慢炖、快炖所需加热功率依次增大，下列说法正确的是（ ）
A．开关旋至“2”挡，开启保温功能
B．开启快炖功能，电路中的总电阻为10Ω
C．从快炖到慢炖，电路总电流变化25A
D．快炖与慢炖电路总功率之差为28.8W
二、填空题（每空1分，共14分）
17．（2分）一盒标有“能量328kJ/100mL”的牛奶，其中“能量”的含义跟 （选填“内能”、“热量”或“热值”）相似。“卡路里”简称“卡”，是热量的一个单位，现在仍被广泛使用在营养计量中，“卡”是这样规定的：1卡等于在一标准大气压下，1g水温度升高1℃吸收的热量，那么1卡等于 焦耳。
18．（2分）家庭装修中遇到导线不够长时，有的装修师傅把两根导线连接起来使用，但连接处往往比别处更容易发热，加速老化，甚至引起火灾。这是因为与别处相比，连接处接触电阻较 ，电能转化为热的功率较 。
19．（2分）将一个电热水器单独接在清零的计量插座上工作2h，屏幕显示如图所示，已知电费单价为0.5元/kW•h，电热水器的功率为 W；若该时间内消耗的电能全部给40kg的水加热（水未沸腾），则水温升高 ℃。
[c水＝4.2×103J/（kg•℃）]
20．（2分）图甲是小灯泡L和电阻R的电流随电压变化图象，将它们按图乙所示接入电路中，只闭合开关S，小灯泡的实际功率为1W；再闭合开关S1，电流表示数变化了 A，此时电路消耗的总功率为 W。
21．（3分）如图是一握力计的电路示意图，a、b、c、d是四个接线柱，仪表及定值电阻R0均未画出。M、N均为金属板，N固定不动，当金属片P向左移动时，R接入电路的阻值变 。若握力F增大时，要求仪表的示数也增大，则a、b之间应接入 ，c、d之间应接入 。（后两空选填“定值电阻”、“电流表”或“电压表”）
22．（3分）电动自行车有充电、行驶两种状态，局部电路如图。断开开关S，利用充电插口对蓄电池充电时，蓄电池相当于电路中的 （选填“电源”或“用电器”）。电动机正常工作电压为36V，线圈电阻为1.2Ω，通过电动机线圈的电流为4A，5min内电流通过线圈产生的热量为 J，电动机消耗的电能为 J。
三、作图与实验探究题：（每空2分，共36分）
23．（6分）在探究“电流与电阻关系”的实验中，老师为同学们提供了以下实验器材：电源一个（电压6V）、定值电阻R1＝10Ω、R2＝20Ω、R3＝30Ω、滑动变阻器A（0～5Ω 1A）、滑动变阻器B（0～20Ω 1A）、电流表、电压表各1只，开关1个导线若干。
（1）如图，小明同学连接好电路，将R1接入电路后闭合开关，调节滑片P使电压表示数为3V，并记下此时电流表的示数。请你指出图中的错误之处： 。
（2）在虚线框内画出改正后对应的电路图。
（3）实验之后，小明所测数据如下表所示，由表中数据可得出结论： 。
电压/V
3
3
3
电阻/Ω
10
20
30
电流/A
0.3
0.15
0.1
24．（10分）在测量“小灯泡正常发光时的功率”的实验中，老师提供了6V恒压电源，额定电压为3.8V的小灯泡（正常发光时的电阻约为8Ω）、电压表（0～3V，0～15V），电流表（0～0.6A，0～3A）以及最大阻值为20Ω的滑动变阻器。
（1）请你用笔画线代替导线，将图甲中实物电路连接完整。
（2）小明连接好电路后，闭合开关，发现小灯泡发光，但电压表示数为0，经检查，图中a、b、c三根导线有一根断了，则该导线是 （填写字母）。
（3）排除故障后，闭合开关，测量小电灯额定功率，移动变阻器的滑片P，眼睛应先注视 表的示数，然后读出另一电表示数。当小电灯正常发光时，电流表的示数如图乙所示，则小电灯的额定功率为 W（保留一位小数）。
（4）在小灯泡正常发光时，再将滑片P向B端移动到某一位置，则小灯泡的实际功率 （选填“大于”、“小于”或“等于”）额定功率。
25．（8分）在探究“小灯泡灯丝的电阻与温度的关系”的实验中，电源电压4.5V，小灯泡额定电压为2.5V、电阻约为10Ω。
实验序号
电压U（V）
电流I（A）
1
2.9
0.22
2
2.0
0.18
3
1.0
0.12
（1）小叶同学闭合开关，移动滑片P到某一点时，从电压表获得了第一个示数（如图乙所示）为 V，若继续探究，他应将图甲中滑片P向 （选填“A”或“B”）端移动。
（2）多次移动滑动变阻器的滑片，并将测量数据填写到表格当中，然后绘制成图丙所示的I﹣U图像，根据图像信息，可以得出：灯丝的电阻随温度的升高而 （选填“增大”、“不变”或“减小”）。
（3）小亮还想知道小灯泡正常发光时的电阻是多少，尽管他发现表格中没有收集相应的数据，但还是找到了办法并计算了出来，他得到的阻值是 Ω。
26．（10分）为了探究电流产生的热量跟什么因素有关；小军设计了如图所示的甲乙两装置，他将两段阻值不同的电阻丝R1＜R2）分别封闭在两个完全相同的烧杯中，并通过短玻璃管与相同的气球相连，两次实验电源电压不变。
（1）在这个实验中，电流产生热量的多少是通过气球的体积体现出来的，像这种用能直接观测的量来显示不易直接观测的量的方法叫 。
（2）甲装置中电阻丝R1和R2串联的，其目的是 ，可探究电流产生的热量 是否有关。
（3）在装置甲、乙的两次实验中，比较相同时间里气球A与C体积变化情况可探究电流产生的热量与 有关。
（4）若甲、乙两装置同时实验，在相同的通电时间里，A、B、C、D四个气球胀大的程度从大到小的排列顺序是 。
四、计算题（解签时应写出必要的文字说明、公式和重要的演算步骤，只写出最后答案的不能得分，答案写在答题纸相应位置，共18分）
27．（10分）表一是某电热水壶的铭牌；表二是小红探究该电热水壶效率所记录的数据。
表一：
产品型号
SWF12P1A﹣150
额定电压U/V
220
电源频率f/Hz
50
额定功率P/W
1200
容量V/L
1.2
表二：
电源电压U电/V
220
壶内水的质量m/kg
1.1
水的初温t1/℃
33
水的沸点t2/℃
98
水从初温加热至刚沸腾的时间t/s
300
求：（1）电热水壶的电阻。
（2）当电热水壶实际工作电压为110V时，它的实际功率。
（3）电热水壶的效率。[c水＝4.2×103J/（kg•℃）]。
28．（10分）如图所示的电路中，电源电压为24V且保持不变。电压表量程为0～15V，电流表计程0～3A，开关S闭合，滑动变阻器的滑片P至A端时，电流表示数为1A，当S断开，滑片P滑动变阻器中点O时，电压表示数为12V。（灯丝电阻不变）
（1）滑动变阻器的最大阻值和灯泡的电阻。
（2）S断开，在确保电路安全的情况下，灯泡的最小功率。
2021-2022学年山东省枣庄市滕州市九年级（上）期末物理试卷
参考答案与试题解析
一、选择题（每小题只有-一个选项正确.每小题2分，共32分；答案填涂在答题纸中相应位置）
1．【解答】解：在物理学中，
A、W是电功率的基本单位，故A不符合题意；
B、V是电压的单位，A是电流的单位，由P＝UI知，V•A是电功率的单位，故B不符合题意；
C、kW•h是电能的单位，故C符合题意；
D、J是电能的单位，s是时间的单位，由P＝知，J/s是功率的基本单位，故D不符合题意。
故选：C。
2．【解答】解：A、家用电风扇的功率约为60W，工作电压为220V，正常工作的电流I＝＝≈0.3A，故A错误；
B、常见的一节干电池的电压为1.5V符合实际，故B正确；
C、经验证明，对人体的安全电压是不高于36V，故C错误；
D、手机电池上标有 3000mA•h 表示电荷量为：Q＝It＝3000×10﹣3A×3600s＝10800C，故D错误。
故选：B。
3．【解答】解：
A、图甲，在一个配有活塞的厚壁玻璃筒中放一小团硝化棉，迅速向下压活塞，由于压缩玻璃筒内的空气对其做功，使得空气的内能增加，温度升高，是将机械能转化为内能的过程，故A错误；
B、乙图，瓶内空气推开瓶塞，内能转化为机械能，瓶内气体内能减少，温度降低，水蒸气遇冷液化形成小水滴，瓶中出现了白雾，故B正确；
C、丙图，上方的二氧化氮气体密度大，抽去玻璃板后，两瓶中的气体逐渐混合，可能是扩散现象，但也可能是重力的作用，故不能表明气体间可以发生扩散现象，故C错误；
D、丁图，两个压紧的铅块能吊起钩码而不分开，是由于分子间存在引力，但也有斥力，故D错误。
故选：B。
4．【解答】解：A、发射火箭采用液态氢作为火箭的燃料，原因是液态氢具有较高的热值，完全燃烧相同质量的氢时，可以释放出更多的热量，故A错误；
B、火箭升空的过程中，燃料燃烧释放出的内能转化为机械能，故B错误；
C、发射台下装满水来降低发射台的温度，是利用水的比热容比较大，故C错误；
D、火箭使用的喷气式发动机是热机的一种，故D正确。
故选：D。
5．【解答】解：
A、我国家庭电路的电压值为220V，动力用电的电压为380V，故A错误；
B、家用电器起火时，应先切断电源再救火，不能立即用水去扑灭，因生活用水是导体，易发生触电事故，故B错误；
C、家庭电路的开关，一定要接在火线上，这样断开开关时，用电器才不会带电，更安全，故C正确；
D、家庭电路中各用电器是并联的，同时工作的用电器越多，相当于增大了横截面积，故总电阻越小，故D错误；
故选：C。
6．【解答】解：1600imp/（kW•h）表示电路中的用电器每消耗1kW•h电能，电能表输出1600个脉冲，
则电能表输出160个脉冲，用电器消耗的电能：W＝＝0.1kW•h；
用电器的电功率：P＝＝＝1kW＝1000W；
A、空调的电功率大约为1000W，故A正确；
B、液晶电视机的电功率大约为100W，故B错误；
C、排风扇的电功率大约25W，故C错误；
D、节能灯的电功率大约为10W，故D错误。
故选：A。
7．【解答】解：由P＝UI可得，两灯泡的额定电流分别为：
I1额＝＝＝0.5A，I2额＝＝＝1A，
由I＝可得，两灯泡的电阻分别为：
R1＝＝＝12Ω，R2＝＝＝6Ω；
两只灯泡串联使用时，由于串联电路中各处的电流相等，所以，为了使电路安全使用，电路中的最大电流I＝I1额＝0.5A，
根据欧姆定律和串联电路中总电阻等于各分电阻之和可得：
电路两端允许加的最大电压：U＝I（R1+R2）＝0.5A×（12Ω+6Ω）＝9V，
电路的总功率最大为P＝UI＝9V×0.5A＝4.5W。
故选：B。
8．【解答】解：
AB、根据图乙可知，质量相同的甲和乙升高相同的温度，甲的加热时间是乙的加热时间的2倍，则甲吸收的热量是乙吸收热量的2倍，则甲的吸热能力大于乙的吸热能力，因水的比热容较大，吸热能力强，所以甲为水；
根据c＝可知，甲的比热容是乙的比热容的2倍，乙的比热容为：c乙＝×4.2×103J/（kg•℃）＝2.1×103J/（kg•℃），故AB错误；
CD、用相同的酒精灯加热，在相同的时间内，水吸收的热量等于乙吸收的热量，0～8min乙吸收的热量等于甲吸收的热量：Q乙＝Q水＝c水m水Δt＝4.2×103J/（kg•℃）×0.1kg×（100℃﹣20℃）＝3.36×104J；
酒精完全燃烧放出的热量为：Q放＝m酒精q＝0.004kg×3×107J/kg＝1.2×105J；
乙从加热到沸腾吸收的热量为：Q'乙＝×3.36×104J＝4.2×104J；
酒精灯的加热效率为：η＝＝＝35%，故C错误，D正确。
故选：D。
9．【解答】解：由图知，
①只闭合S1时，电路是只有R0的基本电路，电流表测量通过R0的电流I0；再闭合S2，两只电阻并联，电流表测量干路电流I，根据电源电压不变列式I0R0＝（I﹣I0）Rx可求出Rx的阻值，故能测出Rx阻值；
②只闭合S2时，两电阻串联，电流表测电路中电流I1；两开关都闭合时只有R0接入电路中，电流表测此时电路中电流I0，根据电源电压不变列式I1（R0+Rx）＝I0R0可求出Rx的阻值，故能测出Rx阻值；
③闭合开关S、S2，两只电阻串联，电压表测量电源电压为U；闭合S，断开S2，闭合S1，电压表测量电阻R0两端电压U0，根据电路电流相等列式＝可求出Rx的阻值，故能测出Rx阻值；
④闭合开关S，S1接1，两只电阻串联，电压表测量R0两端电压为U0；S1接2，电流从电压表负接线柱流入，造成电压表指针向左偏转，故不能测出Rx阻值。
故选：C。
10．【解答】解：A、在电阻一定时，通过导体的电流与导体两端电压成正比，故A正确；
B、在电压一定时，通过导体的电流与导体的电阻成反比，与电阻的倒数成正比，故B错误；
C、在电阻一定时，通过导体的电流与导体两端电压成正比，故C错误；
D、在电压一定时，通过导体的电流与导体的电阻成反比，故D错误。
故选：A。
11．【解答】解：由电路图可知，闭合开关S，灯泡L与定值电阻R1、滑动变阻器R2串联，电压表测R2两端的电压，电流表测电路中的电流。
将滑片P从a端向b端移动的过程中，变阻器接入电路中的电阻变小，电路的总电阻变小，
由I＝可知，电路中的电流变大，即电流表的示数变大，故AD错误；
由U＝IR可知，灯泡L和定值电阻R1两端的电压均变大，
因串联电路中总电压等于各分电压之和，且电源电压恒定不变，
所以，滑动变阻器R2两端的电压变小，即电压表的示数变小，故B错误；
因灯泡的亮暗取决于实际功率的大小，
所以，由P＝UI可知，灯泡的实际功率变大，灯泡变亮，故C正确。
故选：C。
12．【解答】解：甲图中，两电阻串联，而串联电路各处电流相等，且U1˂U2，所以由欧姆定律的变形公式R＝可得，R1＜R2；
乙图中，两电阻并联，而并联电路中，各支路两端电压相等，由I＝可得，I1˃I2。
故选：A。
13．【解答】解：AC、为了安全，连接电路时，应断开开关，并将滑动变阻器的滑片移到阻值最大处，故A错误，C正确；
B、连接仪表时，应先选用大量程试触，再确定合适的量程，故B错误；
D、“伏安法测导体电阻”的实验中，由R＝可知，需利用电压表测出电阻两端电压，利用电流表测量通过电阻的电流，再利用R＝求出电阻的阻值，最后求电阻的平均值，故D错误。
故选：C。
14．【解答】解：因为三只灯泡串联且规格相同，则它们的电流和电阻都相同，所以这三只灯泡两端的电压都相同，根据串联电路电压规律可知，每只灯泡两端的电压都为4V；
由图象可知，当U＝4V时，I＝0.2A，
则由欧姆定律I＝可知，
小灯泡的电阻：R＝＝＝20Ω，
小灯泡的电功率：P＝UI＝4V×0.2A＝0.8W。
故选：B。
15．【解答】解：断开其他所有开关，只闭合开关S时，他发现灯L和L1都不发光，这说明电路出现了断路故障（若短路，则电源短路）；
A、若灯L1断路，用试电笔测试A点，A点与火线之间是断开的，则氖管不发光，故A错误；
B、若零线断路，用试电笔测试B点，B点与火线连通，则氖管发光，故B正确；
C、用试电笔测试B点，氖管不发光，故障原因可能是灯L1断路，也可能是灯L断路，故C错误；
D、用试电笔测试A点氖管发光，B点氖管不发光，故障原因可能是灯L断路，故D错误。
故选：B。
16．【解答】解：开关旋至“1”挡，两个电阻串联，此时电路总电阻：R串＝2R＝2×5Ω＝10Ω；
此时的总功率：P1＝＝＝14.4W；
开关旋至“2”挡，只有一个电阻工作，
此时的总功率：P2＝＝＝28.8W；
开关旋至“3”挡，两个电阻并联，并联的电阻为：R并＝R＝×5Ω＝2.5Ω，
此时的总功率：P3＝＝＝＝57.6W；
A、因此开关旋至“1挡”，为保温；接“2挡”时为慢炖，接“3挡”时为快炖，故A错误；
B、开启快炖功能，电路中的总电阻为2.5Ω，故B错误；
C、快炖时，两个电阻并联，总电流为：I并＝＝＝4.8A；
慢炖时，只有一个电阻，总电流为：I＝＝＝2.4A；
则从快炖到慢炖，电路总电流变化：ΔI＝I并﹣I＝4.8A﹣2.4A＝2.4A，故C错误；
D、快炖与慢炖电路总功率之差为：ΔP＝P3﹣P2＝57.6W﹣28.8W＝28.8 W，故D正确。
故选：D。
二、填空题（每空1分，共14分）
17．【解答】解：（1）一盒标有“能量328kJ/100mL”，表示完全吸收100mL该种牛奶可以获得328kJ的热量，所以其中“能量”的含义与热值相似。
（2）1g的水温度升高1℃所吸收的热量：
Q吸＝c水m水Δt＝4.2×103J/（kg•℃）×1×10﹣3kg×1℃＝4.2J，
所以1卡＝4.2J。
故答案为：热值；4.2。
18．【解答】解：在家庭电路中，导线相互连接处因接触不良，该处的电阻较大，串联在电路中，通过导体的电流相等、通电时间相等，根据Q＝I2Rt，连接处产生的热量较多，电能转化为热的功率较大。
故答案为：大；大。
19．【解答】解：电热水器在2h内消耗的电能为：W＝＝1.4kW•h＝5.04×106J，
电热水器的功率为：P＝＝＝0.7kW＝700W；
若该时间内消耗的电能全部给40kg的水加热（水未沸腾），由Q＝cm△t可知，水升高的温度为：
△t＝＝＝＝30℃。
故答案为：700；30℃。
20．【解答】解：（1）当闭合开关S、断开开关S1时，电路为L的简单电路，
由甲图象可知，当小灯泡的实际功率为1W时，
灯泡两端的电压为2V即电源的电压U＝2V，通过灯泡的电流IL＝0.5A；
（2）当再闭合开关S1时，灯泡与定值电阻R并联，电流表测干路电流，
并联电路中各支路两端的电压相等，
此时R两端的电压为2V，由图象可知IR＝0.2A，
并联电路中干路电流等于各支路电流之和，
干路电流表示数变化了0.2A，示数I＝IL+IR＝0.5A+0.2A＝0.7A，
电路消耗的总功率：P＝UI＝2V×0.7A＝1.4W。
故答案为：0.2；1.4。
21．【解答】解：（1）由图可知，当金属片P向左移动时，R接入电路的阻值变小；
（2）c、d之间不可能是电压表，否则电路断路；
若c、d之间为电流表，
①当a、b之间为电压表时，电路为R的简单电路，电压表测电源电压示数不变，电流表测电路中的电流，
当握力增大时，滑片右移，变阻器接入电路中的电阻变大，由I＝可知电流表的示数减小，这与电表的示数增大不符；
②a、b之间为定值电阻时，R与定值电阻并联，电流表测干路电流，
因并联电路中各支路独立工作、互不影响，
所以，滑片移动时通过定值电阻的电流不变，
当握力增大时，滑片右移，变阻器接入电路中的电阻变大，由I＝可知该支路的电流减小，
因并联电路中干路电流等于各支路电流之和，
所以，干路电流表示数减小，这与电表的示数增大不符；
（3）若c、d之间为定值电阻，
①a、b之间不可能为电流表，否则滑动变阻器被短路；
②a、b之间为电压表时，定值电阻与滑动变阻器串联，电压表测滑动变阻器两端的电压，
当握力增大时，滑片右移，变阻器接入电路中的电阻变大，电路中的总电阻变大，
由I＝可知电流表的示数减小，
由U＝IR可知，定值电阻两端的电压减小，
因串联电路中总电压等于各分电压之和，
所以，滑动变阻器两端的电压增大，即电压表的示数增大，符合题意。
故答案为：小；电压表；定值电阻。
22．【解答】解：在对蓄电池充电时，蓄电池消耗电能，转化为化学能储存起来，所以此时蓄电池相当于电路中的用电器；已知线圈电阻R＝1.2Ω，通过的电流I＝4A，电动机正常工作电压为36V，
则5min内电流通过线圈产生的热量为：Q＝I2Rt＝（4A）2×1.2Ω×5×60s＝5760J；
电动机消耗的电能为：W＝UIt＝36V×4A×5×60s＝43200J。
故答案为：用电器；5760；43200。
三、作图与实验探究题：（每空2分，共36分）
23．【解答】解：（1）电压表的内阻很大，在电路中相当于断路，因此原电路中定值电阻没有串联接入电路，整个电路处于断路状态；
（2）定值电阻应串联在电路中，电压表与定值电阻并联，如图所示：
；
（3）由表中数据可知，导体的电阻增大，通过导体的电流减小，通过导体的电流与导体的电阻的乘积保持不变，故可得出结论：电压一定时，通过导体的电流与其电阻成反比。
故答案为：（1）定值电阻没有串联接入电路，整个电路处于断路状态；（2）如图所示；（3）电压一定时，通过导体的电流与其电阻成反比。
24．【解答】解：
（1）根据实验要求和滑动变阻器的使用规则，应一上一下串联在电路中，由此连接实物如图所示：
；
（2）根据实物图可知，电流从电源正极流出经过开关、导线a、导线c、灯泡、电流表、滑动变阻器回到电源负极，因此导线a、c完好，b发生了断路；
（3）测量小电灯额定功率时，闭合开关，移动滑动变阻器的滑片P，眼睛应先注视电压表的示数，当小灯泡的电压为额定电压3.8V时，读出电流表示数；
根据实物图可知电流表的量程为0～0.6A，分度值为0.02A，故电流表示数为0.48A；
所以小电灯的额定功率为：P＝UI＝3.8V×0.48A≈1.8W；
（4）滑动变阻器下面接的是A，所以滑片向B端移动时，电阻变大，滑动变阻器两端的电压变大，灯泡两端的电压变小，小灯泡的功率变小，故小灯泡的实际功率小于灯泡的额定功率。
故答案为：（1）如图所示；（2）b；（3）电压表；1.8；（4）小于。
25．【解答】解：（1）由图甲知电压表量程为0～3V，分度值为0.1V，则电压表示数为2.9V；因灯泡两端电压大于额定电压，故应减小灯泡两端的电压，根据串联电路电压的规律知需要增大滑动变阻器两端的电压，由串联电路的分压作用知应增大滑动变阻器的接入电阻，实验滑动变阻器滑片应向A端移动；
（2）由图象可知，当温度升高时，电压的变化量比电流的变化量大，根据R＝可知，灯丝电阻随温度的升高而增大；
（3）小灯泡正常发光时的电压等于额定电压，小灯泡的额定电压为2.5V，由图知当小灯泡两端的电压为2.5V时，通过小灯泡的电流为0.2A，
根据欧姆定律I＝知小灯泡正常发光的电阻为：
R＝＝12.5Ω。
故答案为：（1）2.9；A；（2）增大；（3）12.5。
26．【解答】解：（1）加热过程中液体的温度不断升高，气体压强增大，气球会膨胀起来，因此实验中通过气球胀的程度大小来判断产生热量的多少，这是转换法；
（2）甲装置中R1、R2串联，串联电路各处电流相等，所以其目的是使通过两电阻的电流相同，容器中两电阻的阻值不同，可探究电流产生的热量与电阻是否有关；
（3）甲装置中R1、R2串联，乙装置中R1、R2并联，电源电压不变，串联电路总电阻等于各部分电阻之和，由欧姆定律可得IA＝，IC＝，所以IC＞IA，则在装置甲、乙的两次实验中，比较相同时间里气球A与C体积变化情况可探究电流产生的热量与电流有关；
（4）乙装置中R1、R2并联，电源电压不变，时间相同时，根据Q＝×t可知，电阻越小产生的热量越多，因为R1＜R2，所以QC＞QD；
甲装置中R1、R2串联，通过R1、R2的电流相同，时间相同时，根据Q＝I2Rt可知，电阻越大产生的热量越多，因此QB＞QA；
由（3）分析可知ID＞IB，由焦耳定律可知，电阻和通电时间相同时，通过的电流越大，电流通过导体产生的热量就越大。因此QD＞QB；
故在相同的通电时间里，A、B、C、D四个气球胀大的程度从大到小的排列顺序是C、D、B、A。
故答案为：（1）转换法；（2）使通过两电阻的电流相同；与电阻；（3）电流；（4）C、D、B、A。
四、计算题（解签时应写出必要的文字说明、公式和重要的演算步骤，只写出最后答案的不能得分，答案写在答题纸相应位置，共18分）
27．【解答】解：（1）由P＝可得，电热水壶的电阻：R＝＝＝Ω≈40.3Ω；
（2）当电热水壶实际工作电压为110V时，它的实际功率：P实＝＝＝300W；
（3）水吸收的热量：Q吸＝c水m（t﹣t0）＝4.2×103J/（kg•℃）×1.1kg×（98℃﹣33℃）＝3.003×105J，
电水壶正常工作250s消耗的电能：W＝Pt＝1200W×300s＝3.6×105J；
电热水壶的效率：η＝×100%＝×100%≈83.4%。
答：（1）电热水壶的电阻约为40.3Ω；
（2）当电热水壶实际工作电压为110V时，它的实际功率为300W；
（3）电热水壶的效率为83.4%。
28．【解答】解：（1）开关S闭合，滑片P在A端时，灯泡L和滑动变阻器并联，电流表测灯泡的电流，
灯泡两端的电压为：UL＝U电源＝24V，通过灯泡的电流为：IL＝1A，
灯泡的电阻为：RL＝＝＝24Ω；
S断开，P在中点O时，灯泡L与滑动变阻器的一半阻值RAB串联，此时滑动变阻器两端的电压为：UOA＝12V，
根据串联电路的电压规律U＝UOA+U'L得：
灯泡两端的电压为：UL′＝U﹣UOA＝24V﹣12V＝12V，
即UL′＝UOA，则RAB＝RL＝24Ω，
即滑动变阻器最大电阻为：RAB＝48Ω；
（2）当电压表示数最大即滑动变阻器两端的电压最大为15V时，灯泡两端的电压最小，
最小为U小＝24V﹣15V＝9V，
则灯泡的最小功率为：PL最小＝＝＝3.375W。
答：（1）滑动变阻器的最大阻值和灯泡的电阻分别为48Ω、24Ω；
（2）S断开，在确保电路安全的情况下，灯泡的最小功率为3.375W。
相关试卷
山东省枣庄市滕州市2023-2024学年八年级下学期4月期中物理试题： 这是一份山东省枣庄市滕州市2023-2024学年八年级下学期4月期中物理试题，共8页。
山东省枣庄市滕州市2022-2023学年九年级上学期期末考试物理试题： 这是一份山东省枣庄市滕州市2022-2023学年九年级上学期期末考试物理试题，共3页。试卷主要包含了在图中，R1等内容，欢迎下载使用。
山东省枣庄市滕州市2021-2022学年八年级下学期期中物理试题： 这是一份山东省枣庄市滕州市2021-2022学年八年级下学期期中物理试题，共18页。试卷主要包含了选择题，填空题，作图和实验探究题，计算题等内容，欢迎下载使用。
