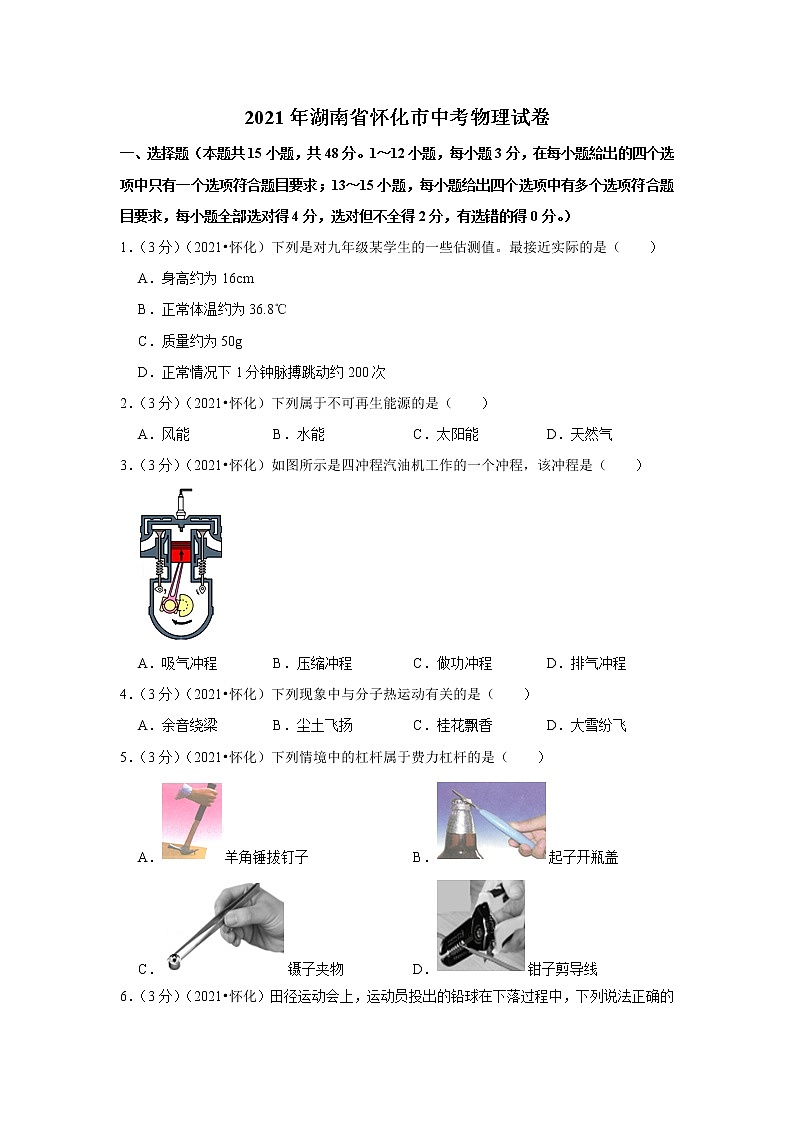

2021年湖南省怀化市中考物理试卷
一、选择题（本题共15小题，共48分。1～12小题，每小题3分，在每小题給出的四个选项中只有一个选项符合题目要求；13～15小题，每小题给出四个选项中有多个选项符合题目要求，每小题全部选对得4分，选对但不全得2分，有选错的得0分。）
1．（3分）（2021•怀化）下列是对九年级某学生的一些估测值。最接近实际的是（　　）
A．身高约为16cm
B．正常体温约为36.8℃
C．质量约为50g
D．正常情况下1分钟脉搏跳动约200次
2．（3分）（2021•怀化）下列属于不可再生能源的是（　　）
A．风能 B．水能 C．太阳能 D．天然气
3．（3分）（2021•怀化）如图所示是四冲程汽油机工作的一个冲程，该冲程是（　　）

A．吸气冲程 B．压缩冲程 C．做功冲程 D．排气冲程
4．（3分）（2021•怀化）下列现象中与分子热运动有关的是（　　）
A．余音绕梁 B．尘土飞扬 C．桂花飘香 D．大雪纷飞
5．（3分）（2021•怀化）下列情境中的杠杆属于费力杠杆的是（　　）
A．羊角锤拔钉子 B．起子开瓶盖
C．镊子夹物 D．钳子剪导线

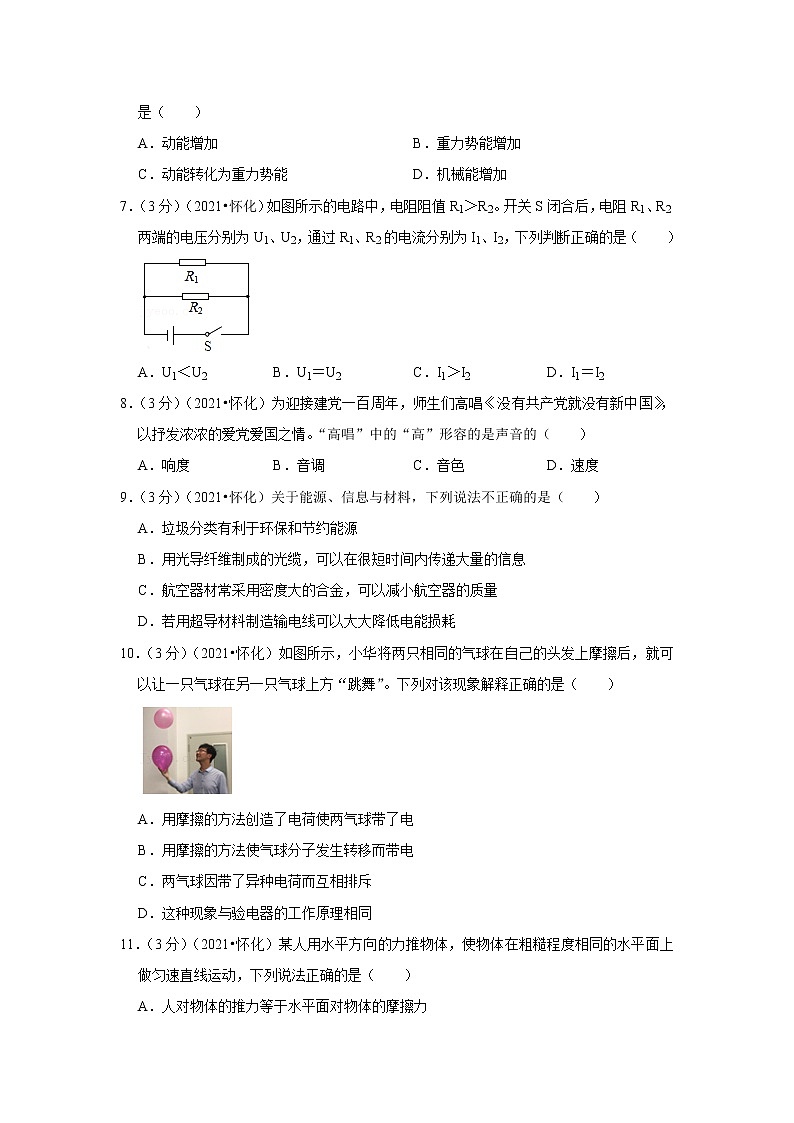

6．（3分）（2021•怀化）田径运动会上，运动员投出的铅球在下落过程中，下列说法正确的是（　　）
A．动能增加 B．重力势能增加
C．动能转化为重力势能 D．机械能增加
7．（3分）（2021•怀化）如图所示的电路中，电阻阻值R1＞R2。开关S闭合后，电阻R1、R2两端的电压分别为U1、U2，通过R1、R2的电流分别为I1、I2，下列判断正确的是（　　）

A．U1＜U2 B．U1＝U2 C．I1＞I2 D．I1＝I2
8．（3分）（2021•怀化）为迎接建党一百周年，师生们高唱《没有共产党就没有新中国》，以抒发浓浓的爱党爱国之情。“高唱”中的“高”形容的是声音的（　　）
A．响度 B．音调 C．音色 D．速度
9．（3分）（2021•怀化）关于能源、信息与材料，下列说法不正确的是（　　）
A．垃圾分类有利于环保和节约能源
B．用光导纤维制成的光缆，可以在很短时间内传递大量的信息
C．航空器材常采用密度大的合金，可以减小航空器的质量
D．若用超导材料制造输电线可以大大降低电能损耗
10．（3分）（2021•怀化）如图所示，小华将两只相同的气球在自己的头发上摩擦后，就可以让一只气球在另一只气球上方“跳舞”。下列对该现象解释正确的是（　　）

A．用摩擦的方法创造了电荷使两气球带了电
B．用摩擦的方法使气球分子发生转移而带电
C．两气球因带了异种电荷而互相排斥
D．这种现象与验电器的工作原理相同
11．（3分）（2021•怀化）某人用水平方向的力推物体，使物体在粗糙程度相同的水平面上做匀速直线运动，下列说法正确的是（　　）
A．人对物体的推力等于水平面对物体的摩擦力
B．若增大推力，物体仍做匀速直线运动
C．若撤去推力，物体所受摩擦力增大
D．若撤去推力，物体的运动状态不会发生改变
12．（3分）（2021•怀化）在新型冠状病毒疫情防治期间，经常使用图甲所示的非接触式红外线测温枪。图乙是它的工作原理图，R0是定值电阻，R是红外线热敏电阻，其阻值随人体温度变化的图象如图丙所示。闭合开关S后，对该电路分析正确的是（　　）

A．体温越高，R的阻值越大
B．体温越高，电压表的示数越大
C．体温越低，R两端的电压越小
D．体温越低，通过R0的电流越大
13．（4分）（2021•怀化）关于安全用电，下列说法正确的有（　　）
A．检修电路前切断电源
B．在电线上晾晒衣服
C．空气开关跳闸后，可立即合上
D．使用试电笔辨别零线和火线时，手应接触笔尾金属体
14．（4分）（2021•怀化）在如图所示的四个实例中，与小孔成像原理相同的有（　　）
A．玉带桥在水中的“倒影”
B．日晷面上呈现晷针的影子
C．筷子在水中“折断”
D．手影游戏
15．（4分）（2021•怀化）下列实验装置与探究内容相符的有（　　）
A．如图可探究电流的磁效应
B．如图可探究发电机的工作原理
C．如图可探究发电机的工作原理
D．如图可探究电动机的工作原理
二、填空题（本大题共8小题，每空1分，共16分。把答案写在答题卡横线上的空白处，不要求写出解题过程。）
16．（2分）（2021•怀化）工程师把三峡水电站水库大坝设计成上窄下宽的形状，是因为水的深度越深、压强越 　 　（选填“大”或“小”）。当水库水深为100m时，坝底受到的水的压强是 　 　Pa（已知ρ水＝1.0×103kg/m3，g＝10N/kg）。
17．（2分）（2021•怀化）2021年5月15日，天问一号着陆巡视器成功着陆火星表面，它与地球控制台之间利用 　 　（选填“电磁波”、“超声波”或“次声波”）来传递信息，地球控制台发出的指令经过2秒传播的距离是 　 　m。
18．（2分）（2021•怀化）寒冷的冬天，我们可以坐在电火箱旁取暖，也可以跳绳使身体发热。前者是通过 　 　的方式改变人体的内能，后者是通过 　 　的方式改变人体的内能。（选填“做功”或“热传递”）
19．（2分）（2021•怀化）赛龙舟是端午节里的传统习俗。当号令一响，各龙舟上的运动员奋力划桨、龙舟向前加速运动。这既可说明力的作用是 　 　的，又说明力可以改变物体的 　 　。
20．（2分）（2021•怀化）如图所示，空中加油机正在给战机加油。以空中加油机为参照物，战机是 　 　（选填“静止”或“运动”）的。加满油后的战机的惯性 　 　（选填“大于”、“小于”或“等于”）加油前战机的惯性。

21．（2分）（2021•怀化）疫情期间，医护人员通过平面镜检视防护服的穿戴情况。医护人员在平面镜中的像是　 　（选填“实像”或“虚像”）；当医护人员走近平面镜时，像的大小　 　（选填“变大”、“变小”或“不变”）。
22．（2分）（2021•怀化）安全、清洁、方便的太阳能越来越受到人们的重视和广泛利用。某太阳能热水器内装有质量为100kg、温度为20℃的水，在太阳照射一段时间后，水温升高到60℃，则水吸收的热量是 　 　J，这些能量相当于完全燃烧 　 　m3天然气放出的热量。[c水＝4.2×103J/（kg•℃），q天然气＝4.2×107J/m3]
23．（2分）（2021•怀化）由不同材料组成的a、b、c三个实心物体，它们的体积与质量的关系如图所示，则密度最大的是 　 　（选填“a”、“b”或“c”）物体，它的密度是 　 　g/cm3。


三、图示信息题（本大题共5小题，共15分。其中第24题6分，第25题4分，第26题5分。）
24．（2分）（2021•怀化）如图所示，被细线拴住的气球静止在空中，请画出气球所受重力的示意图，O点为气球的重心。

25．（2分）（2021•怀化）请用笔画线代替导线，将如图中的三孔插座正确接入家庭电路中。

26．（2分）（2021•怀化）如图为地磁场的示意图，请在括号内填上地磁的磁极和小磁针右下端的磁极（选填“N”或“S”）。

27．（4分）（2021•怀化）（1）如图甲所示，所测物体的长度是 　 　cm；
（2）如图乙所示，弹簧测力计的示数是 　 　N。

28．（5分）（2021•怀化）如图甲是小明同学探究“固体熔化时温度的变化规律”的实验装置。
（1）图乙中温度计显示的是固体某时刻的温度，它的示数是 　 　℃。
（2）每隔1min记录一次物质的温度及状态，作出图丙所示的温度随时间变化的图象，由图象可知该物质是 　 　（选填“晶体”或“非晶体”）。
（3）图丙中BC段物体处于 　 　状态（选填“固体”、“液体”或“固液共存”），此过程中物体吸收热量，温度 　 　（选填“升高”、“不变”或“降低”）。
（4）比较图丙中的AB段与CD段可知：物质在AB段的比热容 　 　（选填“大于”、“小于”或“等于”）在CD段的比热容。（加热过程中可认为被加热的物体在相同时间内吸收的热量相同）
四、实验与探究题（本大题共2小题，共20分。其中第29题10分，每空2分；第30题10分，每空2分。）
29．（10分）（2021•怀化）小华同学在探究“凸透镜成像规律”的实验中。

（1）将点燃的蜡烛、光屏放在凸透镜的两侧，并将烛焰、凸透镜和光屏的中心调整到 　 　。
（2）小华为了准确的知道凸透镜的焦距，找到了平行光源，进行了如图甲所示的实验。根据实验现象可知，该凸透镜的焦距是 　 　cm。
（3）将凸透镜固定在图乙中的光具座上，位于50cm刻度线处，光屏和点燃的蜡烛位于凸透镜两侧。小华将蜡烛移至35cm刻度线处，移动光屏，直到光屏上出现了烛焰清晰的像，则该像是倒立、　 　的实像，　 　（选填“照相机”、“投影仪”或“放大镜”）利用了这条规律。
（4）若保持图乙中凸透镜和光屏的位置不变，小华将蜡烛移动到15cm刻度线处，在光屏上得不到清晰的像。如果把凸透镜看成人的眼睛，光屏看成视网膜，则此时成像情况相当于 　 　（选填“近视眼”或“远视眼”）的形成原因。
30．（10分）（2021•怀化）小张同学进行“伏安法测电阻”的实验，实物图如图甲所示。

（1）请你用笔画线代替导线，将图甲中的电路连接完整。（导线不得交叉）
（2）闭合开关前，滑动变阻器的滑片应滑到最 　 　（选填“左”或“右”）端。
（3）某次实验中，移动滑片使电压表示数为2.0V，此时电流表的指针位置如图乙所示，则电流表的示数为 　 　A，本次测得R1的阻值为 　 　Ω。
（4）实验后，小张同学设计了另外一种测电阻的方法，电路图如图丙所示。Rx为待测电阻，电源电压恒定，定值电阻R0＝20Ω。实验步骤如下：
①保持开关S2断开，闭合开关S、S1，读出并记录电流表示数I1＝0.3A；
②断开开关S1，闭合开关S、S2，读出并记录电流表示数I2＝0.5A。
处理实验数据，可求得Rx＝　 　Ω。
五、综合应用题（本大题共3小题，共21分。第31题4分；第32题8分；第33题9分，解答过程要有必要的文字说明、公式和演算步骤，只有最后结果不给分）
31．（4分）（2021•怀化）张吉怀高速铁路预计2021年底通车，让怀化人们去往张家界又多了一种出行方式。张吉怀高速铁路总长246km，设计最高速度为350km/h。假设通车后，小君和她家人从怀化坐高速列车去张家界旅游，若该次高速列车的平均速度为307.5km/h。求：
站名
到达时间
开车时间
怀化
始发站
09：08
吉首
10：38
10：44
张家界
12：29
12：40
……
……
……
（1）小君和她家人经过多少分钟到达张家界；
（2）如表中为目前怀化站到北京西站的K268次列车运行时刻表（部分），请比较，小君和她家人坐高速列车去张家界比坐K268次列车去张家界节省多少分钟。
32．（8分）（2021•怀化）某工人用如图所示的滑轮组匀速打捞水中的工件。已知工件的体积为30dm3，密度为3×103kg/m3。每个滑轮的重力为20N，不计绳与滑轮间的摩擦、绳重及水的阻力。（已知ρ水＝1.0×103kg/m3，g＝10N/kg）求：
（1）工件浸没在水中时所受的浮力；
（2）工件受到的重力；
（3）工件在水中上升6m的过程中（工件始终浸没在水中），工人做了多少功。

33．（9分）（2021•怀化）如图甲所示，电源电压为6V，小灯泡L标有“4V 0.5A”的字样（忽略小灯泡电阻的变化）。闭合开关，移动滑动变阻器的滑片，得出滑动变阻器的电功率P与其接入电路的阻值R间的关系如图乙所示。求：

（1）小灯泡的电阻；
（2）当R＝8Ω时，滑动变阻器的电功率P1；
（3）如图乙所示，当滑动变阻器接入电路的阻值分别为R1、R2时，滑动变阻器的电功率均为P2，则R1与R2的乘积是多少。

2021年湖南省怀化市中考物理试卷
参考答案与试题解析
一、选择题（本题共15小题，共48分。1～12小题，每小题3分，在每小题給出的四个选项中只有一个选项符合题目要求；13～15小题，每小题给出四个选项中有多个选项符合题目要求，每小题全部选对得4分，选对但不全得2分，有选错的得0分。）
1．（3分）（2021•怀化）下列是对九年级某学生的一些估测值。最接近实际的是（　　）
A．身高约为16cm
B．正常体温约为36.8℃
C．质量约为50g
D．正常情况下1分钟脉搏跳动约200次
【分析】不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断最符合实际的是哪一个。
【解答】解：A、成年人的身高在170cm左右，中学生的身高略小于此数值，在160cm左右。故A不符合实际；
B、正常情况下，人的体温在36.8℃左右，变化幅度很小。故B符合实际；
C、成年人的质量在65kg左右，中学生的质量略小于此数值，在50kg左右。故C不符合实际；
D、人在平静状态下，脉搏跳动一次的时间接近1s，所以1min的心跳次数大约75次。故D不符合实际。
故选：B。
【点评】对日常生活中的速度、质量、长度、温度等进行准确的估测，是要求初中学生掌握的一种基本能力，平时注意观察，结合所学知识多加思考，逐渐培养这方面的能力。
2．（3分）（2021•怀化）下列属于不可再生能源的是（　　）
A．风能 B．水能 C．太阳能 D．天然气
【分析】从能源是否可再利用的角度可把能源分为可再生能源和不可再生能源。人类开发利用后，在现阶段不可能再生的能源，属于不可再生能源；在自然界中可以不断再生的能源，属于可再生能源。
【解答】解：A、风能、水能、太阳能利用以后还可以源源不断的从自然界获得属于可再生能源，故ABC选项错误；
D、天然气不能短时期内从自然界得到补充，天然气属于不可再生能源，故D选项正确。
故选：D。
【点评】本题难度不大，了解可再生能源和不可再生能源的特点是正确解答本题的关键。
3．（3分）（2021•怀化）如图所示是四冲程汽油机工作的一个冲程，该冲程是（　　）

A．吸气冲程 B．压缩冲程 C．做功冲程 D．排气冲程
【分析】进气门、排气门关闭，活塞上移，据此判断是哪一个冲程。
【解答】解：由图可知，进气门、排气门都关闭，活塞上移，是压缩冲程。
故选：B。
【点评】本题考查了内燃机四个冲程的工作过程，属于基础知识。
4．（3分）（2021•怀化）下列现象中与分子热运动有关的是（　　）
A．余音绕梁 B．尘土飞扬 C．桂花飘香 D．大雪纷飞
【分析】分子运动是肉眼看不见的运动，机械运动是宏观上物体的运动。
【解答】解：
A、“余音绕梁”是指声音遇到“梁”、“墙”等障碍物，从而反射回来，是回声现象，故A不符合题意；
B、飘在空中的尘埃是固体小颗粒，比分子要大得多，是由很多分子组成的。扫地时尘土飞扬，是固体小颗粒的运动，不是分子的运动，故B不符合题意；
C、桂花飘香，是扩散现象，是分子运动的结果，故C符合题意。
D、大雪纷飞是固态的雪花在空气的运动，属于机械运动，故D不符合题意。
故选：C。
【点评】本题主要考查学生对：机械运动和分子运动的区别和联系及回声现象的了解和掌握，是一道基础题。
5．（3分）（2021•怀化）下列情境中的杠杆属于费力杠杆的是（　　）
A．羊角锤拔钉子 B．起子开瓶盖
C．镊子夹物 D．钳子剪导线
【分析】结合图片和生活经验，先判断杠杆在使用过程中，动力臂和阻力臂的大小关系，再判断它是属于哪种类型的杠杆。
【解答】解：A、羊角锤拔钉子时，动力臂大于阻力臂，是省力杠杆；
B、起子开瓶盖时，动力臂大于阻力臂，是省力杠杆；
C、镊子夹物时，动力臂小于阻力臂，是费力杠杆；
D、钳子剪导线时，动力臂大于阻力臂，是省力杠杆。
故选：C。
【点评】此题考查的是杠杆的分类主要包括以下几种：①省力杠杆，动力臂大于阻力臂；②费力杠杆，动力臂小于阻力臂；③等臂杠杆，动力臂等于阻力臂。
6．（3分）（2021•怀化）田径运动会上，运动员投出的铅球在下落过程中，下列说法正确的是（　　）
A．动能增加 B．重力势能增加
C．动能转化为重力势能 D．机械能增加
【分析】（1）动能大小的影响因素：质量、速度；质量越大，速度越大，动能越大。
（2）重力势能大小的影响因素：质量、被举的高度；质量越大，高度越高，重力势能越大。
（3）动能和势能统称为机械能；若物体在运动过程中克服摩擦做功（或空气阻力做功），则物体的机械能会减小。
【解答】解：运动员投出的铅球在下落过程中，质量不变，高度变小，则重力势能变小，同时速度变大，动能变大，所以该过程中是重力势能转化为动能；由于铅球在下落过程中要克服空气阻力做功，所以其机械能会减小；故A正确，BCD错误。
故选：A。
【点评】本题考查了动能、重力势能、机械能的大小变化，分析物体的质量、速度和高度的变化是关键。
7．（3分）（2021•怀化）如图所示的电路中，电阻阻值R1＞R2。开关S闭合后，电阻R1、R2两端的电压分别为U1、U2，通过R1、R2的电流分别为I1、I2，下列判断正确的是（　　）

A．U1＜U2 B．U1＝U2 C．I1＞I2 D．I1＝I2
【分析】并联电路中各支路两端的电压相等；根据欧姆定律判定电流的大小。
【解答】解：由图可知，该电路为并联电路，根据并联电路的特点可知，电阻R1、R2两端的电压都等于电源电压，所以U1＝U2；
电阻两端的电压相等，R1＞R2，根据I＝可知，I1＜I2。
故选：B。
【点评】本题考查对并联电路的电压和欧姆定律公式的理解和应用，正确分析电路是前提，难度不大。
8．（3分）（2021•怀化）为迎接建党一百周年，师生们高唱《没有共产党就没有新中国》，以抒发浓浓的爱党爱国之情。“高唱”中的“高”形容的是声音的（　　）
A．响度 B．音调 C．音色 D．速度
【分析】声音的特性有三个：音调、响度和音色。音调是指声音的高低，响度是指声音的大小，音色是指声音的感觉特性。
【解答】解：“高唱”中的“高”是指声音的 振动幅度大，即响度大，故A正确。
故选：A。
【点评】本题考查了音色、音调和响度的区别，是一道基础题。
9．（3分）（2021•怀化）关于能源、信息与材料，下列说法不正确的是（　　）
A．垃圾分类有利于环保和节约能源
B．用光导纤维制成的光缆，可以在很短时间内传递大量的信息
C．航空器材常采用密度大的合金，可以减小航空器的质量
D．若用超导材料制造输电线可以大大降低电能损耗
【分析】A、垃圾分类可以提高资源的利用率，减少环境污染；
B、光缆通信利用激光信号传递信息，传输速率大，承载信息量大；
C、航空器材要求硬度大，质量轻便；
D、超导材料电阻为零，在通电时不发热，在输送电流时没有热损耗。
【解答】解：A、垃圾分类可以提高资源的利用率，减少环境污染，故A正确；
B、光缆通信利用激光信号传递信息，传输率大，承载信息量大，故B正确；
C、航空器材要求硬度大，质量轻便，在体积一定时，其密度就要小，故C错误；
D、超导材料电阻为零，在通电时不发热，用超导材料制造输电线可以大大降低电能损耗，故D正确。
故选：C。
【点评】本题考查材料的应用，难度不大。
10．（3分）（2021•怀化）如图所示，小华将两只相同的气球在自己的头发上摩擦后，就可以让一只气球在另一只气球上方“跳舞”。下列对该现象解释正确的是（　　）

A．用摩擦的方法创造了电荷使两气球带了电
B．用摩擦的方法使气球分子发生转移而带电
C．两气球因带了异种电荷而互相排斥
D．这种现象与验电器的工作原理相同
【分析】（1）摩擦起电的实质是电荷的转移，得到电子的物质带负电，失去电子的物质带正电；
（2）同种电荷互相排斥，异种电荷互相吸引；
（3）验电器是检验物体是否带电的仪器，验电器的原理是同种电荷互相排斥。
【解答】解：AB、由于不同物质的原子核束缚电子的本领不同，当两个不同物体互相摩擦的时候，束缚电子本领弱的就会失去电子，失去电子的物体因缺少电子带正电；束缚电子能力强的就会得到电子，得到电子的物体因有多余的电子而带等量的负电。所以用摩擦的方法使气球电子发生转移而带电，故A错误，B错误。
C、两只相同的气球在自己的头发上摩擦后，两只气球带同种电荷而互相排斥，故C错误；
D、验电器的原理是同种电荷互相排斥，故两只气球相互排除的原理和验电器工作原理相同，故D正确。
故选：D。
【点评】本题主要考查了摩擦起电的实质和电荷间相互作用的规律，是一道好题。
11．（3分）（2021•怀化）某人用水平方向的力推物体，使物体在粗糙程度相同的水平面上做匀速直线运动，下列说法正确的是（　　）
A．人对物体的推力等于水平面对物体的摩擦力
B．若增大推力，物体仍做匀速直线运动
C．若撤去推力，物体所受摩擦力增大
D．若撤去推力，物体的运动状态不会发生改变
【分析】当物体处于静止状态或匀速直线运动状态时，物体受到的力平衡；力是改变物体运动状态的原因，维持物体运动不需要力；
滑动摩擦力大小跟压力大小和接触面粗糙程度有关，压力不变，接触面粗糙程度不变，滑动摩擦力不变。
【解答】解：
A、用水平方向的力推在水平地面上的物体做匀速直线运动，物体处于平衡状态，则在水平方向上受的力是平衡力，摩擦力和推力的大小相等，故A正确；
B、若增大推力，推力大于摩擦力，物体做加速直线运动，故B错误；
CD、若撤去推力，物体做减速运动，滑动摩擦力大小跟压力大小和接触面粗糙程度有关，与物体的运动速度无关，在压力和接触面粗糙程度不变时，滑动摩擦力大小不变，故CD错误。
故选：A。
【点评】此题综合考查了摩擦力、力的作用效果、力和运动的关系等相关知识，是一道综合题。
12．（3分）（2021•怀化）在新型冠状病毒疫情防治期间，经常使用图甲所示的非接触式红外线测温枪。图乙是它的工作原理图，R0是定值电阻，R是红外线热敏电阻，其阻值随人体温度变化的图象如图丙所示。闭合开关S后，对该电路分析正确的是（　　）

A．体温越高，R的阻值越大
B．体温越高，电压表的示数越大
C．体温越低，R两端的电压越小
D．体温越低，通过R0的电流越大
【分析】由图可知，两电阻串联，电压表测定值电阻R0两端的电压；由图丙知，体温越高，热敏电阻的阻值越小；由分压原理分析热敏电阻的电压变化，根据串联电路电压的规律确定电压表示数变化，利用欧姆定律可知电路中电流的变化。
【解答】解：由图可知，两个电阻串联，电压表测定电阻R0两端的电压；
A、体温越高，由图丙知，热敏电阻R的阻值越小，故A错误；
BCD、体温越高，热敏电阻R的阻值减小，由串联分压原理可知，热敏电阻R分得的电压越小，根据串联电路电压的规律，定值电阻两端R0的电压越大，即电压表示数越大；故B正确；
相反，体温越低，热敏电阻R的阻值越大，总电阻越大，根据欧姆定律I＝可知，电路中的电流越小，即通过R0的电流越小；由串联分压原理可知，热敏电阻R的电压越大，故CD错误。
故选：B。
【点评】本题为动态电路分析题，考查了串联电路的规律及欧姆定律的运用，关键是明确体温越高，热敏电阻的阻值越小。
13．（4分）（2021•怀化）关于安全用电，下列说法正确的有（　　）
A．检修电路前切断电源
B．在电线上晾晒衣服
C．空气开关跳闸后，可立即合上
D．使用试电笔辨别零线和火线时，手应接触笔尾金属体
【分析】（1）为保证用电安全，检修电路或更换电路设备时，一定要断开电源；
（2）一般的水是导体，潮湿物体是导体，接触带电体容易发生触电；
（3）空气开关跳闸，原因是电路有短路或漏电现象，应先检修，检查没有问题后再使空气开关复位；
（4）使用测电笔时，手要接触笔尾的金属体不能接触笔尖金属。
【解答】解：A、检修电路前切断电源就是切断了火线，能防止触电事故的发生。故A正确；
B、一般的水是导体，湿衣服也是导体，当把湿衣服晾在电线上时，一旦漏电，人接触衣服时会发生触电事故。故B不正确；
C、因为电路有短路或漏电现象，空气开关才跳闸，所以应先检修，检查没有问题后再使空气开关复位。故C不正确；
D、使用试电笔辨别火线和零线时，手必须接触笔尾的金属体，手不能接触笔尖金属体。故D正确。
故选：AD。
【点评】此题考查了安全用电常识及试电笔的应用，属于基本技能的考查，难度不大。
14．（4分）（2021•怀化）在如图所示的四个实例中，与小孔成像原理相同的有（　　）
A．玉带桥在水中的“倒影”
B．日晷面上呈现晷针的影子
C．筷子在水中“折断”
D．手影游戏
【分析】（1）光在同种、均匀、透明介质中沿直线传播，产生的现象有小孔成像、影子的形成、日食和月食等；
（2）光线传播到两种介质的表面上时会发生光的反射现象，例如水面上出现岸上物体的倒影、平面镜成像、玻璃等光滑物体反光都是光的反射形成的；
（3）光线在同种不均匀介质中传播或者从一种介质斜射入另一种介质时，就会出现光的折射现象，例如水池底变浅、水中筷子变弯、海市蜃楼等都是光的折射形成的。
【解答】解：小孔成像是光的直线传播形成的；
A、水中倒影属于平面镜成像，是由于光的反射形成的，故A不符合题意；
B、日晷面上呈现晷针的影子，是光的直线传播形成的，故B符合题意；
C、筷子在水中“折断”是由于光的折射形成的，故C不符合题意；
D、灯下手影是由于光的直线传播形成的，故D符合题意。
故选：BD。
【点评】影子、小孔成像、树下的光斑、日晷、日月食是光的直线传播原理形成的现象；倒影、照镜子、潜望镜是光的反射原理形成的现象；透镜、看水下的物体变高，光在不均匀介质中不沿直线传播等是光的折射形成的现象。本题主要考查学生利用光学知识解释生活中常见的物理现象，此题与实际生活联系密切，体现了生活处处是物理的理念。
15．（4分）（2021•怀化）下列实验装置与探究内容相符的有（　　）
A．如图可探究电流的磁效应
B．如图可探究发电机的工作原理
C．如图可探究发电机的工作原理
D．如图可探究电动机的工作原理
【分析】（1）据奥斯特实验可知，通电导线周围存在着磁场；
（2）闭合电路的部分导体在磁场中做切割磁感线运动时，电路中就会产生感应电流，该现象叫电磁感应现象；
（3）电动机原理是通电导体在磁场中受力的作用；
（4）电磁铁磁性强弱跟电流大小、线圈匝数有关。
【解答】解：A、此装置是奥斯特实验，说明通电导线周围存在着磁场，是探究电流的磁效应的实验装置，故A符合题意；
B、此装置没有电源，是闭合电路的部分导体做切割磁感线运动时能产生电流，是探究发电机工作原理实验装置，故B符合题意；
C、该装置有电源，是电动机的原理图，是探究磁场对电流的作用的实验装置，故C不符合题意；
D、该图是探究电磁铁磁性强弱跟电流大小的关系的实验装置，故D不符合题意。
故选：AB。
【点评】该题考查了通电导体在磁场中的受力情况、奥斯特实验的理解、电磁感应现象和电磁铁磁性强弱的理解，是一道综合题。
二、填空题（本大题共8小题，每空1分，共16分。把答案写在答题卡横线上的空白处，不要求写出解题过程。）
16．（2分）（2021•怀化）工程师把三峡水电站水库大坝设计成上窄下宽的形状，是因为水的深度越深、压强越 　大　（选填“大”或“小”）。当水库水深为100m时，坝底受到的水的压强是 　1.0×106　Pa（已知ρ水＝1.0×103kg/m3，g＝10N/kg）。
【分析】（1）根据液体内部的压强特点（液体内部的压强随深度的增加而增大）分析；
（2）利用p＝ρgh算出坝底受到的水的压强。
【解答】解：
（1）因为液体的压强随深度的增加而增大，所以，为了使水坝底部能承受更大的水压，大坝应设计成上窄下宽的形状；
（2）当水深h＝100m，坝底受到水的压强：
p＝ρ水gh＝1.0×103kg/m3×10N/kg×100m＝1.0×106Pa。
故答案为：大；1.0×106。
【点评】本题考查了学生对液体压强的特点、液体压强公式的了解与掌握，比较简单。
17．（2分）（2021•怀化）2021年5月15日，天问一号着陆巡视器成功着陆火星表面，它与地球控制台之间利用 　电磁波　（选填“电磁波”、“超声波”或“次声波”）来传递信息，地球控制台发出的指令经过2秒传播的距离是 　6×108　m。
【分析】广播、电视、移动通信、卫星都是用电磁波传递信息的；电磁波在真空中的传播速度和光速相等，都是3×108m/s。
【解答】解：天问一号着陆巡视器成功着陆火星表面，它与地球控制台之间利用电磁波来传递信息；
电磁波在真空中的传播速度为：v＝3×108m/s，
所以地球控制台发出的指令经过2秒传播的距离是：s＝vt＝3×108m/s×2s＝6×108m。
故答案为：电磁波；6×108。
【点评】此题主要考查了电磁波的传播与应用以及速度公式的应用，题目难度不大。
18．（2分）（2021•怀化）寒冷的冬天，我们可以坐在电火箱旁取暖，也可以跳绳使身体发热。前者是通过 　热传递　的方式改变人体的内能，后者是通过 　做功　的方式改变人体的内能。（选填“做功”或“热传递”）
【分析】改变物体内能的方式有两种：做功和热传递。做功是能量的转化，热传递是能量的转移。
【解答】解：冬天坐在电火箱内取暖，是通过热传递的方式增加了身体的内能；
跳绳使身体发热，是通过做功的方式增加了身体的内能。
故答案为：热传递；做功。
【点评】解决此类问题要结合改变物体内能的方式分析解答，注意它们实质的不同，难度不大。
19．（2分）（2021•怀化）赛龙舟是端午节里的传统习俗。当号令一响，各龙舟上的运动员奋力划桨、龙舟向前加速运动。这既可说明力的作用是 　相互　的，又说明力可以改变物体的 　运动状态　。
【分析】（1）力是物体对物体的作用，物体间力的作用是相互的；
（2）力的作用效果有两个：一是改变物体的形状，二是改变物体的运动状态；
【解答】解：（1）赛龙舟比赛时，向后划桨，桨对水施加向后的力，由于物体间力的作用是相互的，水会同时对桨施加向前的反作用力，所以龙舟向前运动；
（2）船由静止变为运动是受到水的反作用力的结果，说明了力能改变物体的运动状态。
故答案为：相互；运动状态。
【点评】本题以端午节“赛龙舟”为载体考查相关的物理知识，注重了物理和生活的联系，是中考的热点题型之一。
20．（2分）（2021•怀化）如图所示，空中加油机正在给战机加油。以空中加油机为参照物，战机是 　静止　（选填“静止”或“运动”）的。加满油后的战机的惯性 　大于　（选填“大于”、“小于”或“等于”）加油前战机的惯性。

【分析】（1）判断一个物体是否是运动的还是静止的，关键是看被研究的物体与所选的标准即参照物之间的相对位置知否发生了改变，如果发生改变，则此物体是运动的，如果没发生改变，则此物体是静止的。
（2）物体保持运动状态不变的性质叫做惯性，惯性的大小只与物体的质量有关。
【解答】解：（1）空中加油机正在给战机加油时，以加油机为参照物，战机和加油机之间的位置没有发生改变，所以战斗机是静止的。
（2）由于惯性的大小只与物体的质量有关，加满油后的战机质量增大，所以加满油后的战机的惯性大于加油前战机的惯性。
故答案为：静止；大于。
【点评】此题考查了运动和静止的相对性和惯性的影响因素，难度不大。
21．（2分）（2021•怀化）疫情期间，医护人员通过平面镜检视防护服的穿戴情况。医护人员在平面镜中的像是　虚像　（选填“实像”或“虚像”）；当医护人员走近平面镜时，像的大小　不变　（选填“变大”、“变小”或“不变”）。
【分析】平面镜所成的像是反射光线的延长线形成的，光屏无法承接，是虚像。平面镜所成的像与物体等大。
【解答】解：医护人员在平面镜中的像是虚像；当医护人员走近平面镜时，像的大小不变，像与物体等大。
故答案为：虚像；不变。
【点评】明确平面镜成像的成因以及像与物体间的大小关系，可解答此题。
22．（2分）（2021•怀化）安全、清洁、方便的太阳能越来越受到人们的重视和广泛利用。某太阳能热水器内装有质量为100kg、温度为20℃的水，在太阳照射一段时间后，水温升高到60℃，则水吸收的热量是 　1.68×107　J，这些能量相当于完全燃烧 　0.4　m3天然气放出的热量。[c水＝4.2×103J/（kg•℃），q天然气＝4.2×107J/m3]
【分析】（1）知道水的质量、比热容和升高的温度，根据吸热公式Q吸＝cm△t计算水吸收的热量；
（2）求出了水吸收的热量，由题知Q放＝Q吸，利用Q放＝qV计算需要完全燃烧天然气的体积。
【解答】解：（1）水吸收的热量：Q吸＝c水m水△t＝4.2×103J/（kg•℃）×100kg×（60℃﹣20℃）＝1.68×107J；
（2）Q放＝Q吸＝1.68×107J，根据Q放＝qV可知这些能量相当于完全燃烧天然气的体积：V＝＝＝0.4m3。
故答案为：1.68×107；0.4。
【点评】本题考查了吸热公式和燃料完全燃烧放热公式的应用，属于基础题目。
23．（2分）（2021•怀化）由不同材料组成的a、b、c三个实心物体，它们的体积与质量的关系如图所示，则密度最大的是 　c　（选填“a”、“b”或“c”）物体，它的密度是 　2　g/cm3。


【分析】（1）比较物质的密度大小关系，可采取两种方法：①相同体积比较质量，质量大的密度大；②相同质量比较体积，体积小的密度大；
（2）密度是质量与体积的比值，从图象中找出一组对应的数据然后根据密度公式计算物质的密度。
【解答】解：（1）由图象可知，当a、b、c三种物质质量相同时，c的体积最小，根据ρ＝可知，密度最大的物质是c；
（2）由图象可知，当体积V＝1cm3时，c物质的质量为2g，
所以，它的密度是：ρc＝＝＝2g/cm3，
故答案为：c；2。
【点评】本题考查密度的计算和密度的大小比较，重点考查了学生根据物理知识分析图象的能力，这类题在试题中经常出现，一定要掌握解答此类题的方法，注意图象中坐标轴表示的物理量和单位。
三、图示信息题（本大题共5小题，共15分。其中第24题6分，第25题4分，第26题5分。）
24．（2分）（2021•怀化）如图所示，被细线拴住的气球静止在空中，请画出气球所受重力的示意图，O点为气球的重心。

【分析】重力的方向是竖直向下的，重力的作用点在重心，据此可作出气球所受重力的示意图。
【解答】解：重力的方向是竖直向下的，过气球的重心画一条带箭头的竖直向下的有向线段，用G表示，如图所示：

【点评】本题考查了重力示意图的画法。不管物体的运动状态如何，其受到重力的方向总是竖直向下的。
25．（2分）（2021•怀化）请用笔画线代替导线，将如图中的三孔插座正确接入家庭电路中。

【分析】三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。
【解答】解：三孔插座的接法：上孔接地线；左孔接零线；右孔接火线，如图所示：

【点评】家庭电路中，不但考虑用电器的正常使用，更要考虑使用的安全性。
26．（2分）（2021•怀化）如图为地磁场的示意图，请在括号内填上地磁的磁极和小磁针右下端的磁极（选填“N”或“S”）。

【分析】（1）在磁体外部，磁感线都是从N极出发，回到S极；在磁体内部，磁感线都是从S极出发，回到N极。
（2）磁极间的相互作用是：同名磁极相互排斥，异名磁极相互吸引。
【解答】解：（1）地球相当于一个巨大的磁体，而在磁体外部，磁感线都是从N极出发，回到S极，所以根据题图我们得出，在地理北极附近的是地磁S极，在地理南极附近的是地磁N极。
（2）根据磁极之间的相互作用规律可知，指向地理南极（地磁北极）的是小磁针的S极，故小磁针的右下端是S极。
故答案为：如下图所示

【点评】地磁北极在地理南极附近；地磁南极在地理北极附近。注意，地磁南极（地磁北极）与地理北极（地理南极）并没有重合在一起。
27．（4分）（2021•怀化）（1）如图甲所示，所测物体的长度是 　3.10　cm；
（2）如图乙所示，弹簧测力计的示数是 　3.4　N。

【分析】（1）刻度尺的分度值为相邻的刻度线间的长度；使用刻度尺测量物体长度时，要观察是否从0刻度线量起，起始端没从0开始，要以某一刻度当作“0”刻度，读出末端刻度值，减去前面的刻度即为物体长度，注意刻度尺要估读到分度值的下一位；
（2）读取弹簧测力计的示数时，首先要认清分度值，再根据指针位置读数。
【解答】解：
（1）由图甲可知，刻度尺上1cm之间有10个小格，所以一个小格代表1mm，即刻度尺的分度值为1mm；物体左侧与0.0cm刻度线对齐，物体右侧与3.1cm刻度线对齐，读作3.10cm，所以物体的长度为：L＝3.10cm；
（2）由图可知，弹簧测力计的分度值为0.2N，其示数为：F＝3N+2×0.2N＝3.4N。
故答案为：（1）3.10；（2）3.4。
【点评】本题考查了刻度尺、弹簧测力计的读数方法，长度测量时要读到分度值的下一位，属于基础题目。
28．（5分）（2021•怀化）如图甲是小明同学探究“固体熔化时温度的变化规律”的实验装置。
（1）图乙中温度计显示的是固体某时刻的温度，它的示数是 　﹣7　℃。
（2）每隔1min记录一次物质的温度及状态，作出图丙所示的温度随时间变化的图象，由图象可知该物质是 　晶体　（选填“晶体”或“非晶体”）。
（3）图丙中BC段物体处于 　固液共存　状态（选填“固体”、“液体”或“固液共存”），此过程中物体吸收热量，温度 　不变　（选填“升高”、“不变”或“降低”）。
（4）比较图丙中的AB段与CD段可知：物质在AB段的比热容 　小于　（选填“大于”、“小于”或“等于”）在CD段的比热容。（加热过程中可认为被加热的物体在相同时间内吸收的热量相同）
【分析】（1）温度计的读数：首先找出零刻度确定零上还是零下，再读数。
（2）掌握晶体在熔化过程中的特点，吸热但温度保持不变，晶体熔化过程的存在状态。
（3）从图象中辨别晶体与非晶体主要看这种物质是否有一定的熔点，即有一段时间这种物质吸热，但温度不升高，而此时就是这种物质熔化的过程；晶体熔化过程处于固液共存状态，熔化完成处于液态、熔化前处于固态。
（4）根据吸热公式Q吸＝cm△t，在质量一定时，升高相同的温度，吸收的热量不相等，分析比热容的大小即可。
【解答】解：（1）由图乙可知，零刻度在上方，是零下温度，每个小格代表1℃，所以温度计的示数为﹣7℃；
（2）由图象知，该物质在熔化过程中温度保持不变，所以是晶体；
（3）由图象可知，BC段时，这种物质吸热，但温度不升高，属于晶体的熔化过程，处于固液并存状态；
（4）由图丙可知，AB段是固体的升温过程 CD段是液体的升温过程，AB段升高的温度与CD段升高的温度相同时，AB段吸收热量小于CD段吸收的热量，根据Q吸＝cm△t，由图象可知，物质在AB段的比热容小于在CD的比热容。
故答案为：（1）﹣7℃。
（2）晶体。
（3）固液共存；不变。
（4）小于。
【点评】本题考查“固体熔化时温度的变化规律”实验，考查物质的类型、熔点、所处的状态、学生对图象的分析能力等，会从图象中获取有用信息。
四、实验与探究题（本大题共2小题，共20分。其中第29题10分，每空2分；第30题10分，每空2分。）
29．（10分）（2021•怀化）小华同学在探究“凸透镜成像规律”的实验中。

（1）将点燃的蜡烛、光屏放在凸透镜的两侧，并将烛焰、凸透镜和光屏的中心调整到 　同一高度　。
（2）小华为了准确的知道凸透镜的焦距，找到了平行光源，进行了如图甲所示的实验。根据实验现象可知，该凸透镜的焦距是 　10.0　cm。
（3）将凸透镜固定在图乙中的光具座上，位于50cm刻度线处，光屏和点燃的蜡烛位于凸透镜两侧。小华将蜡烛移至35cm刻度线处，移动光屏，直到光屏上出现了烛焰清晰的像，则该像是倒立、　放大　的实像，　投影仪　（选填“照相机”、“投影仪”或“放大镜”）利用了这条规律。
（4）若保持图乙中凸透镜和光屏的位置不变，小华将蜡烛移动到15cm刻度线处，在光屏上得不到清晰的像。如果把凸透镜看成人的眼睛，光屏看成视网膜，则此时成像情况相当于 　近视眼　（选填“近视眼”或“远视眼”）的形成原因。
【分析】（1）实验中为了使像成在光屏的中央，实验前应将烛焰、凸透镜、光屏的中心大致调整到同一高度；
（2）根据凸透镜的焦点和焦距定义进行判断，焦距是从焦点到凸透镜的距离；
（3）当物距在一倍焦距和二倍焦距之间时，成倒立、放大的实像；物距大于二倍焦距成倒立缩小实像，像距大于一倍焦距小于二倍焦距；折射现象中光路可逆；
（4）根据物远像近像变小分析；近视眼的成因是像呈在视网膜的前方。
【解答】解：（1）实验中为了使像成在光屏的中央，实验前应将烛焰、凸透镜、光屏的中心大致调整到同一高度处；
（2）由甲图知，焦点到凸透镜的距离为60.0cm﹣50.0cm＝10.0cm，所以焦距为10.0cm；
（3）小华将蜡烛移至35cm刻度线处，此时的物距为15.0cm，物距在一倍焦距和二倍焦距之间，成倒立、放大的实像，其应用是投影仪；
（4）凸透镜和光屏的位置不变，将物体远离透镜，根据物远像近像变小可知此时像在光屏的前方，相当于近视眼。
故答案为：（1）同一高度；（2）10.0；（3）放大；投影仪；（4）近视眼。
【点评】本题考查探究凸透镜成像规律的实验，熟练掌握凸透镜成像的规律，能根据实验中物距与像距的变化，判断成像的特点与规律是解答的关键，同时需要掌握近视眼和远视眼形成的原因。
30．（10分）（2021•怀化）小张同学进行“伏安法测电阻”的实验，实物图如图甲所示。

（1）请你用笔画线代替导线，将图甲中的电路连接完整。（导线不得交叉）
（2）闭合开关前，滑动变阻器的滑片应滑到最 　右　（选填“左”或“右”）端。
（3）某次实验中，移动滑片使电压表示数为2.0V，此时电流表的指针位置如图乙所示，则电流表的示数为 　0.16　A，本次测得R1的阻值为 　12.5　Ω。
（4）实验后，小张同学设计了另外一种测电阻的方法，电路图如图丙所示。Rx为待测电阻，电源电压恒定，定值电阻R0＝20Ω。实验步骤如下：
①保持开关S2断开，闭合开关S、S1，读出并记录电流表示数I1＝0.3A；
②断开开关S1，闭合开关S、S2，读出并记录电流表示数I2＝0.5A。
处理实验数据，可求得Rx＝　30　Ω。
【分析】（1）根据电源电压确定电压表量程，电压表与被测电阻并联；
（2）为保护电路，闭合开关前应将滑片置于滑动变阻器阻值最大位置；
（3）根据电流表量程和分度值读出电流值，利用欧姆定律求电阻；
（4）通过开关的转换，使电流表分别测量干路电流和定值电阻的电流，由并联电路电流的规律得出通过待测电阻的电流，由并联电路电压的规律和欧姆定律得出电源电压；由欧姆定律得出待测电阻的阻值。
【解答】解：（1）由图可知电源电压为3V，故电压表应选用小量程，且电压表与被测电阻并联，如下图所示：

（2）为保护电路，闭合开关前应将滑片置于滑动变阻器阻值最右端；
（3）由图可知，电流表选用小量程，分度值为0.02A，示数为0.16A，由欧姆定律可知，R1的阻值为：R1＝＝＝12.5Ω；
（4）①保持开关S2断开，闭合开关S、S1，读出并记录电流表示数I1＝0.3A；
②断开开关S1，闭合开关S、S2，读出并记录电流表示数I2＝0.5A。
在①中，两电阻并联，电流表测R0的电流，由欧姆定律，电源电压为：U＝I1R0，
在②中，电路连接关系没有改变，电流表测干路电流，因通过待测电阻的电流不变，由并联电路电流的规律，通过待测电阻的电流为：Ix＝I2﹣I1，
由欧姆定律，待测电阻阻值的表达式为：Rx＝＝＝＝30Ω。
故答案为：（1）见解答；（2）右；（3）0.16；12.5；（4）30。
【点评】此题考查的知识点较多，有电路的连接，电流表的读数方法以及连接电路时的注意事项等，尽管这些都是一些细节问题，但一定要向学生强调。此外设计方案测电阻的能力是难点。
五、综合应用题（本大题共3小题，共21分。第31题4分；第32题8分；第33题9分，解答过程要有必要的文字说明、公式和演算步骤，只有最后结果不给分）
31．（4分）（2021•怀化）张吉怀高速铁路预计2021年底通车，让怀化人们去往张家界又多了一种出行方式。张吉怀高速铁路总长246km，设计最高速度为350km/h。假设通车后，小君和她家人从怀化坐高速列车去张家界旅游，若该次高速列车的平均速度为307.5km/h。求：
站名
到达时间
开车时间
怀化
始发站
09：08
吉首
10：38
10：44
张家界
12：29
12：40
……
……
……
（1）小君和她家人经过多少分钟到达张家界；
（2）如表中为目前怀化站到北京西站的K268次列车运行时刻表（部分），请比较，小君和她家人坐高速列车去张家界比坐K268次列车去张家界节省多少分钟。
【分析】（1）已知张吉怀高速铁路总长和高速列车的平均速度，利用速度公式计算到达张家界需要的时间；
（2）从K268次列车运行时刻表中读出，计算出节省的时间。
【解答】解：（1）由v＝得，小君和她家人到达张家界的时间：
t＝＝＝0.8h＝48min；
（2）从K268次列车运行时刻表中可以看出，K268次列车从怀化到张家界的运动时间为：
t′＝12：29﹣9：08＝3：21＝201min，
节省的时间为：
△t＝t﹣t′＝201min﹣48min＝153min。
答：（1）小君和她家人经过48分钟到达张家界；
（2）小君和她家人坐高速列车去张家界比坐K268次列车去张家界节省153分钟。
【点评】本题考查了速度公式的灵活应用，能读懂题意，从表中获得有用信息是解题的关键。
32．（8分）（2021•怀化）某工人用如图所示的滑轮组匀速打捞水中的工件。已知工件的体积为30dm3，密度为3×103kg/m3。每个滑轮的重力为20N，不计绳与滑轮间的摩擦、绳重及水的阻力。（已知ρ水＝1.0×103kg/m3，g＝10N/kg）求：
（1）工件浸没在水中时所受的浮力；
（2）工件受到的重力；
（3）工件在水中上升6m的过程中（工件始终浸没在水中），工人做了多少功。

【分析】（1）根据F浮＝ρ水gV排计算浮力；
（2）已知工件的体积和密度，利用密度公式计算质量，由G＝mg可求得其重力；
（3）工件在水中上升受到的拉力F拉＝G﹣F浮，工件在水中上升h＝6m，则绳子移动距离s＝2h，再根据滑轮组拉力与动滑轮重和动滑轮处绳子拉力求出工人拉绳子的力，由W＝F拉s可求得工人做了多少功。
【解答】解：（1）工件浸没在水中时，排开水的体积V排＝V＝30dm3＝0.03m3，
受到的浮力F浮＝ρ水gV排＝1×103kg/m3×10N/kg×0.03m3＝300N；
（2）根据ρ＝可得，工件的质量：
m＝ρV＝3×103kg/m3×0.03m3＝90kg；
工件的重力G＝mg＝90kg×10N/kg＝900N；
（3）工件在水中上升受到的拉力F拉＝G﹣F浮＝900N﹣300N＝600N，
绳子移动距离s＝2h＝2×6m＝12m，
工人拉绳子的力F＝（F拉+G动）＝（600N+20N）＝310N，
工人做功W总＝Fs＝310N×12m＝3720J。
答：（1）工件浸没在水中时所受的浮力为300N；
（2）工件受到的重力为900N；
（3）工件在水中上升6m的过程中（工件始终浸没在水中），工人做了3720J功。
【点评】此题为力学综合题，涉及到重力、密度、功的计算公式的应用，浮力大小的计算、滑轮组绳子拉力的计算等知识点，关键是各种公式的灵活运用。
33．（9分）（2021•怀化）如图甲所示，电源电压为6V，小灯泡L标有“4V 0.5A”的字样（忽略小灯泡电阻的变化）。闭合开关，移动滑动变阻器的滑片，得出滑动变阻器的电功率P与其接入电路的阻值R间的关系如图乙所示。求：

（1）小灯泡的电阻；
（2）当R＝8Ω时，滑动变阻器的电功率P1；
（3）如图乙所示，当滑动变阻器接入电路的阻值分别为R1、R2时，滑动变阻器的电功率均为P2，则R1与R2的乘积是多少。
【分析】由电路图可知，闭合开关，灯泡L与滑动变阻器R串联，电压表测R两端的电压。
（1）知道灯泡的额定电压和额定电流，根据欧姆定律求出灯泡的电阻；
（2）根据电阻的串联和欧姆定律求出当R＝8Ω时电路中的电流，利用P＝UI＝I2R求出滑动变阻器的电功率；
（3）当滑动变阻器接入电路的阻值分别为R1、R2时，根据电阻的串联和欧姆定律表示出电路中的电流，根据两种情况下滑动变阻器的电功率相等和P＝UI＝I2R得出等式，再根据R1≠R2得出R1与R2的乘积。
【解答】解：由电路图可知，闭合开关，灯泡L与滑动变阻器R串联，电压表测R两端的电压。
（1）由I＝可得，灯泡的电阻：RL＝＝＝8Ω；
（2）因串联电路中总电阻等于各分电阻之和，
所以，当R＝8Ω时，电路中的电流：I＝＝＝＝0.375A，
滑动变阻器的电功率：P1＝I2R＝（0.375A）2×8Ω＝1.125W；
（3）当滑动变阻器接入电路的阻值分别为R1、R2时，电路中的电流分别为：
I1＝＝，I2＝＝，
因当滑动变阻器接入电路的阻值分别为R1、R2时，滑动变阻器的电功率均为P2，
所以，由P＝UI＝I2R可得：P2＝I12R1＝I22R2，即（）2R1＝（）2R2，
整理可得：（R1﹣R2）（RL2﹣R1R2）＝0，
由R1≠R2可知，R1R2＝RL2＝（8Ω）2＝64Ω2。
答：（1）小灯泡的电阻为8Ω；
（2）当R＝8Ω时，滑动变阻器的电功率为1.125W；
（3）当滑动变阻器接入电路的阻值分别为R1、R2时，滑动变阻器的电功率均为P2，则R1与R2的乘积是64Ω2。
【点评】本题考查了串联电路的特点和欧姆定律、电功率公式的综合应用，利用好滑动变阻器接入电路的阻值分别为R1、R2时其消耗的电功率相等是关键。
声明：试题解析著作权属菁优网所有，未经书面同意，不得复制发布
日期：2021/9/30 14:53:04；用户：周达；邮箱：sjhzxyh13@xyh.com；学号：37802003
