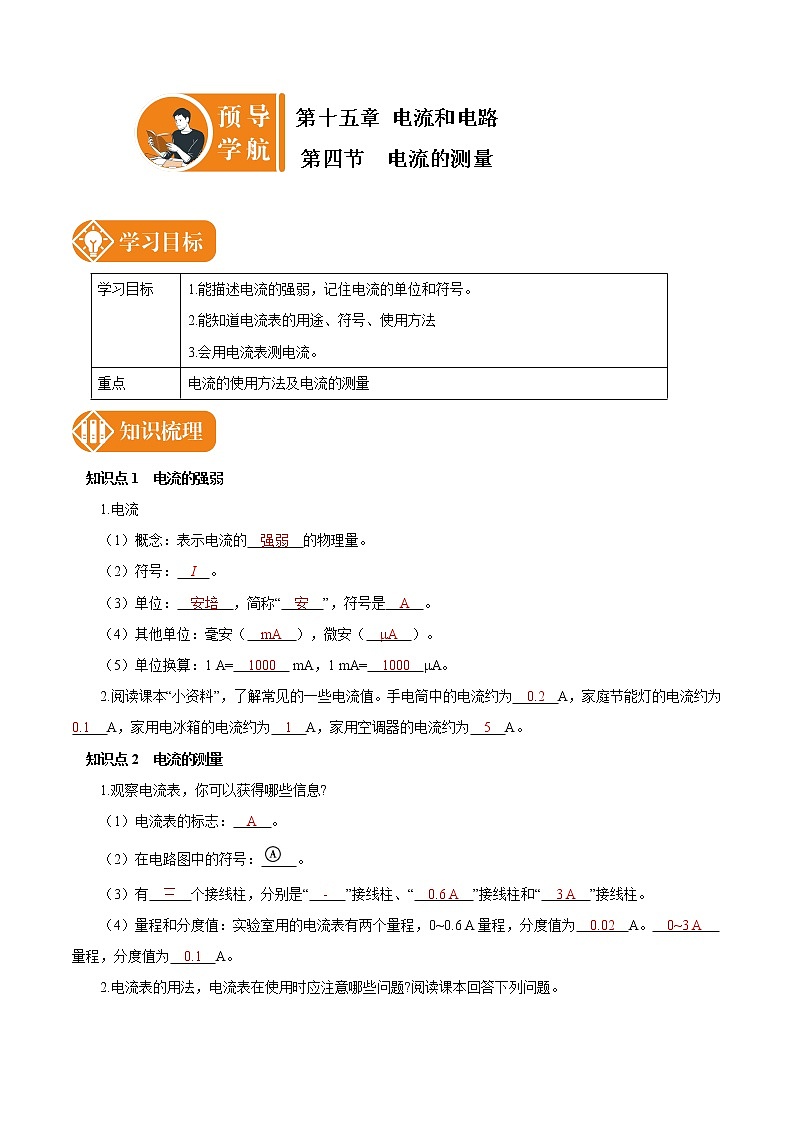

第十五章 电流和电路

第四节　电流的测量

知识点1　电流的强弱

1.电流

（1）概念：表示电流的　强弱　的物理量。

（2）符号：　I　。

（3）单位：　安培　，简称“　安　”，符号是　A　。

（4）其他单位：毫安（　mA　），微安（　μA　）。

（5）单位换算：1 A=　1000　 mA，1 mA=　1000　μA。

2.阅读课本“小资料”，了解常见的一些电流值。手电筒中的电流约为　0.2　A，家庭节能灯的电流约为　 0.1 　A，家用电冰箱的电流约为　1　A，家用空调器的电流约为　5　A。

知识点2　电流的测量

1.观察电流表，你可以获得哪些信息?

（1）电流表的标志：　A　。

（2）在电路图中的符号： 　。

（3）有　三　个接线柱，分别是“　- 　”接线柱、“　0.6 A　”接线柱和“　3 A　”接线柱。

（4）量程和分度值：实验室用的电流表有两个量程，0~0.6 A量程，分度值为　0.02　A。　0~3 A 　量程，分度值为　0.1　A。

2.电流表的用法，电流表在使用时应注意哪些问题?阅读课本回答下列问题。

（1）校零：检查电流表的指针是否对准　零刻度线　。

（2）连接：电流表必须　串　联在电路里，即需要测量哪一段电路的电流，电流表就得与哪一段电路　串联　。电流应从电流表的　正　接线柱流入，从　负　接线柱流出。

（3）被测电流的大小不能超过电流表的　量程　。

（4）绝不允许不经过用电器直接把电流表接到　电源　两极上。

（5）选择量程：实验室用电流表测量电流时，先选大量程　试触　，若被测电流在0.6 A~3 A，则可以　直接测量　，若被测电流小于0.6 A，则应　换用小的量程　进行测量。

（6）电流表的使用要做到“一不二要三看清”。“一不”是指　不超量程　；“二要”是指电流表要　串联在电路中　，电流要　从正接线柱流入，从负接线柱流出　；“三看清”是指看清　所选量程　、看清　分度值　、看清　指针的位置　。

3.电流表读数的方法：

（1）明确所选电流表的　量程　；

（2）确定电流表的　分度　值；

（3）根据指针偏转的　格数　确定示数。

1.关于电流，下列说法中不正确的是（    ）

A．电流是表示电流快慢的物理量

B．电流是表示电流强弱的物理量

C．电流的单位是安培，符号是“A”

D．电流的符号是“I”，单位可以用毫安，也可以用微安

【解析】电流是表示电流强弱的物理量，故A错误，B正确；电流的符号是“I”，国际单位安培，符号是“A”，单位可以用毫安，也可以用微安，故CD正确。选A。

【答案】A

2. 小伟在实验课上连接如图所示的电路，实验前他选用的器材均完好．则下列说法中正确的是（    ）

A．当开关S闭合后，灯L能发光，电流表有示数

B．当开关S闭合后，灯L不能发光，电流表示数为0

C．当开关S闭合后，灯L被烧坏，电流表示数为0

D．当开关S闭合后，灯L不能发光，电流很大超过了电流表的量程而烧坏电流表

【解析】由电路图可知，灯泡与电流表并联接在电源两端；理想的电流表相当于一根导线，闭合开关后，电流表直接接在电源两端，电源被短路，电路电流很大，电流表与电源损坏，灯泡不发光，故选D。

【答案】D

3.如图所示，a、b和c、d为电路中的两组接线点，若用电流表测量通过小灯泡的电流，则电流表的M、N接线柱与电路中的各接线点的连接关系为（　　）

A.M接a，N接b            B.M接c，N接d

C.M接b，N接a            D.M接d，N接c

【解析】要使电流表测量灯泡的电流，则电流表应与灯泡串联，故只能接在c d之间；为保证电流表正常使用，电流从电表正接线柱流入，应使电流表的M接c，N接d，故选B。

【答案】B

4. 如图所示，电流表的示数是（　　）

A．1.8 A                              B．0.36 A

C．可能是1.8 A，也可能是0.36 A        D．可能是1.4 A，也可能是0.33 A

【解析】当使用“+”和“0.6”两接线柱时，电流表量程为0～0.6A；刻度盘共分三大格，每一大格又分为10小格，则每一小格表示0.02A；则电流表的示数为：0.2A+8×0.02A=0.36A。若使用“+”和“3”两接线柱时，电流表量程为0～3A；刻度盘共分三大格，每一大格又分为10小格，则每一小格表示0.1A；则电流表的示数为：1A+8×0.1A=1.8A，故选C。

【答案】C

5. 下列关于电流表使用的说法中错误的是（    ）

A．电流表必须和被测用电器并联

B．电流从电流表的“＋”接线柱流入，“－”接线柱流出

C．被测电流不能超过电流表所选的量程

D．电流表两接线柱不能与电源两极直接相连接

【解析】电流表需要串联使用，不能与用电器并联，故A错误；电流要从“+“接线柱流入，从“-“接线柱流出，故B正确；被测电流不能超过电流表所选的量程，否则会损坏电流表，故C正确；电流表绝对不允许不经过用电器而把电流表连到电源的两极上，故D正确，故选A。

【答案】A
