浙教版八年级下册第2节 电生磁练习

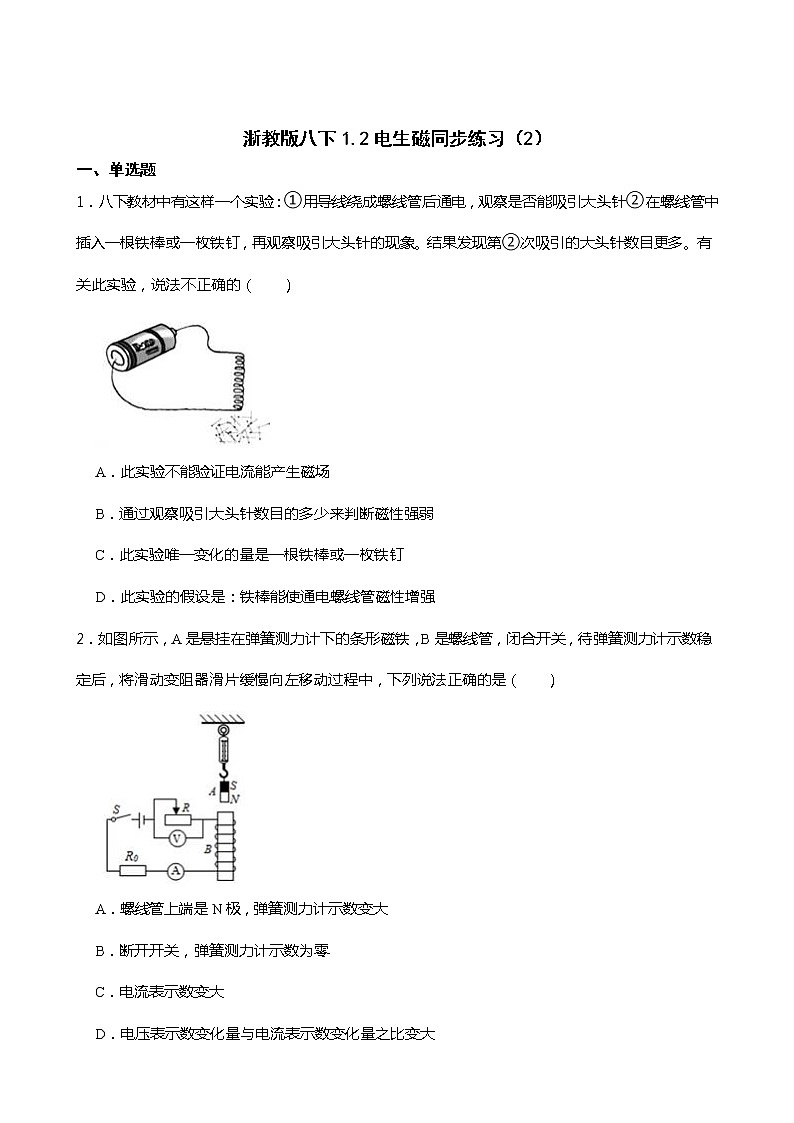

浙教版八下1.2电生磁同步练习（2）

一、单选题

1．八下教材中有这样一个实验：①用导线绕成螺线管后通电，观察是否能吸引大头针②在螺线管中插入一根铁棒或一枚铁钉，再观察吸引大头针的现象。结果发现第②次吸引的大头针数目更多。有关此实验，说法不正确的（　　）

A．此实验不能验证电流能产生磁场

B．通过观察吸引大头针数目的多少来判断磁性强弱

C．此实验唯一变化的量是一根铁棒或一枚铁钉

D．此实验的假设是：铁棒能使通电螺线管磁性增强

2．如图所示，A是悬挂在弹簧测力计下的条形磁铁，B是螺线管，闭合开关，待弹簧测力计示数稳定后，将滑动变阻器滑片缓慢向左移动过程中，下列说法正确的是（　　）

A．螺线管上端是N极，弹簧测力计示数变大

B．断开开关，弹簧测力计示数为零

C．电流表示数变大

D．电压表示数变化量与电流表示数变化量之比变大

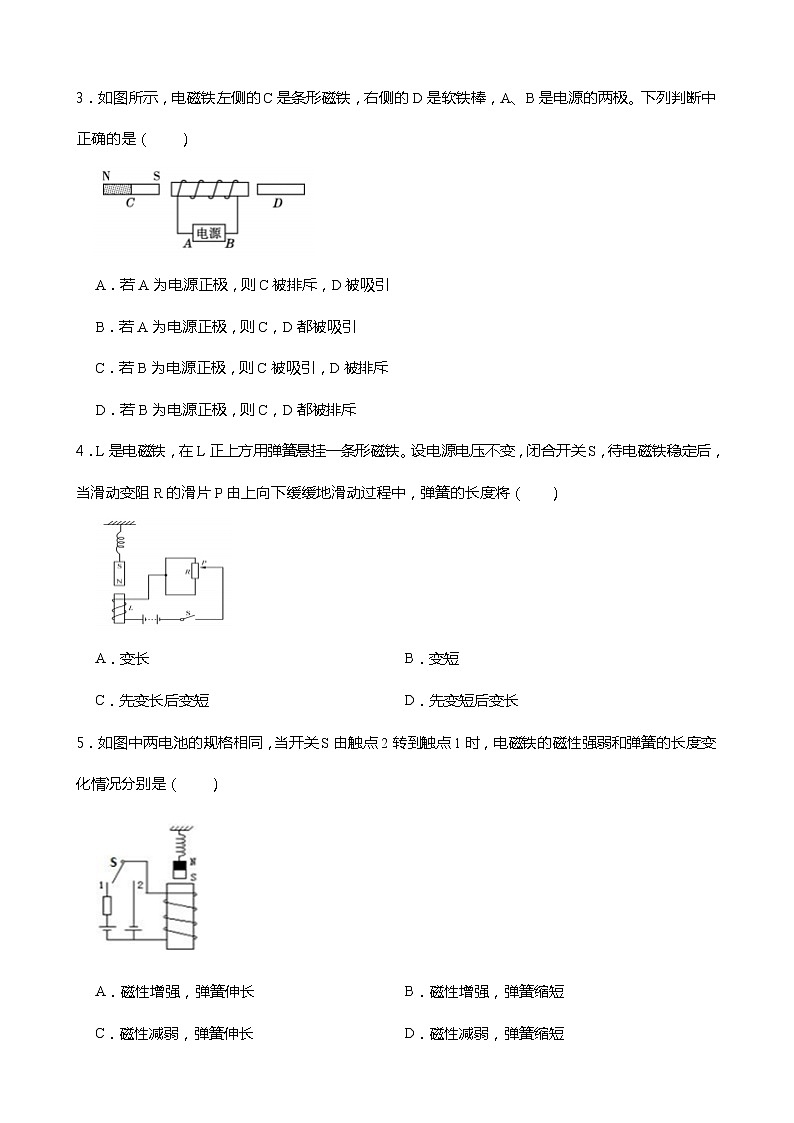

3．如图所示，电磁铁左侧的C是条形磁铁，右侧的D是软铁棒，A、B是电源的两极。下列判断中正确的是（　　）

A．若A为电源正极，则C被排斥，D被吸引

B．若A为电源正极，则C，D都被吸引

C．若B为电源正极，则C被吸引，D被排斥

D．若B为电源正极，则C，D都被排斥

4．L是电磁铁，在L正上方用弹簧悬挂一条形磁铁。设电源电压不变，闭合开关S，待电磁铁稳定后，当滑动变阻R的滑片P由上向下缓缓地滑动过程中，弹簧的长度将（　　）

A．变长 B．变短

C．先变长后变短 D．先变短后变长

5．如图中两电池的规格相同，当开关S由触点2转到触点1时，电磁铁的磁性强弱和弹簧的长度变化情况分别是（　　）

A．磁性增强，弹簧伸长 B．磁性增强，弹簧缩短

C．磁性减弱，弹簧伸长 D．磁性减弱，弹簧缩短

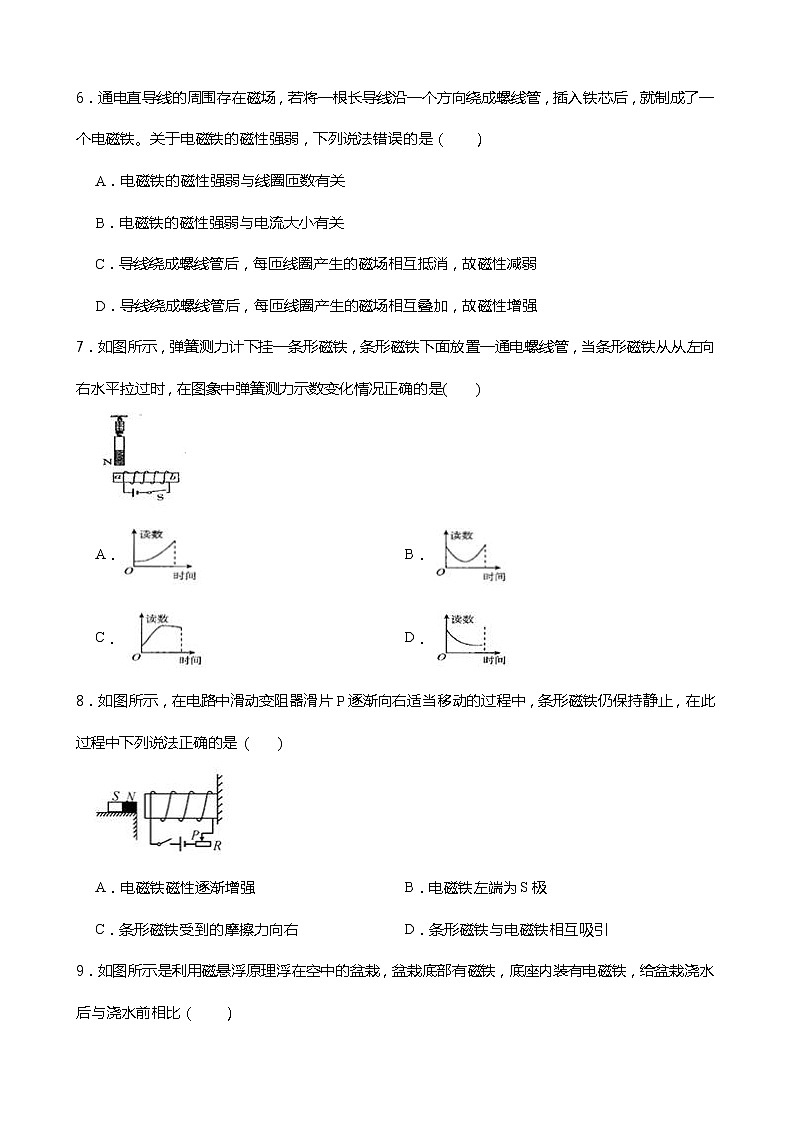

6．通电直导线的周围存在磁场，若将一根长导线沿一个方向绕成螺线管，插入铁芯后，就制成了一个电磁铁。关于电磁铁的磁性强弱，下列说法错误的是（　　）

A．电磁铁的磁性强弱与线圈匝数有关

B．电磁铁的磁性强弱与电流大小有关

C．导线绕成螺线管后，每匝线圈产生的磁场相互抵消，故磁性减弱

D．导线绕成螺线管后，每匝线圈产生的磁场相互叠加，故磁性增强

7．如图所示，弹簧测力计下挂一条形磁铁，条形磁铁下面放置一通电螺线管，当条形磁铁从从左向右水平拉过时，在图象中弹簧测力示数变化情况正确的是(　　)

A． B．

C． D．

8．如图所示，在电路中滑动变阻器滑片P逐渐向右适当移动的过程中，条形磁铁仍保持静止，在此过程中下列说法正确的是 (　　)

A．电磁铁磁性逐渐增强 B．电磁铁左端为S极

C．条形磁铁受到的摩擦力向右 D．条形磁铁与电磁铁相互吸引

9．如图所示是利用磁悬浮原理浮在空中的盆栽，盆栽底部有磁铁，底座内装有电磁铁，给盆栽浇水后与浇水前相比（　　）

A．盆栽受到的磁力大小不变

B．盆栽浇水前后能悬浮在空中都只受磁场力的作用

C．要使盆栽与底座之间距离不变，可改变电磁铁线圈内的电流方向

D．要使盆栽与底座之间距离不变，可适当增大电磁铁线圈内的电流

10．如图所示，甲乙为条形磁体，中间是电磁铁，虚线是表示磁极间磁场分布情况的磁感线。则可以判断图中A,B、C、D四个磁极依次是（　　）

A．N、S、N、N B．S、N、S、S C．S、S、N、S D．N、N、S、N

二、填空题

11．如图为电磁铁通电后周围小磁针自由静止时的示意图。则小磁针a的右端为　     　极，小磁针b的右端为　     　极。

12．如图，闭合开关S，烧杯中水面上浮着一个空心小铁球，将盛水的容器放在电磁铁上方，此时电磁铁A端为　     　极，将滑片P向右滑动，空心小铁球将　     　。（填“上浮”“下沉”“静止”）

13．小霖去乘坐地铁时发现“聪明的电梯”（如图甲），小霖根据网络搜索的如有乙图所示的简易控制电路，R是一个压敏电阻，其电阻阻值随压力的增大而减小．分析：当人走下电梯后，电磁铁的磁性变　     　（选填：“强”或“弱”），电动机的转速变　     　（选填：“大”或“小”）

14．为了探究通电螺线管外部磁场的方向，小科设计了如图甲所示实验。

（1）闭合开关，小磁针转动到如图乙所示位置；断开开关，小磁针又回到原来位置（指向南北），则通电螺线管的a端为　     　极。

（2）调换电源正负极接线后再闭合开关，发现小磁针转动情况与图乙所示相反。这说明通电螺线管的磁场方向与电流的　     　有关。

15．如图甲所示，水平桌面上，两块相同的条形磁铁在水平推力F1的作用下做匀速直线运动。

（1）取走其中一块后，磁铁在水平推力F2的作用下仍做匀速直线运动。如图乙所示，则F2　     　F1(选填“>”“＝”或“<”)。

（2）如图丙所示，磁铁在F2的作用下，匀速直线运动过程中，若闭合开关S，则磁铁运动速度将　     　(选填“变大”或“变小”)。当推力F2变为F3时，磁体又开始做匀速直线运动。此时，将滑动变阻器的滑片向左移动，欲保持磁铁匀速直线运动，F3应　     　(选填“变大”“变小”或“不变”)。

16．如图所示是简易压力传感器的原理图，弹簧甲连接在A、B两绝缘板之间，B板固定，滑动变阻器R的滑片P与A板相连，并可随A板一起运动。弹簧乙下端挂有一永磁体，永磁体正下方有一电磁铁，E为电源，R0为定值电阻。开关S闭合，电路接通后，电压表示数为U1，弹簧乙的总长度为l1；当用力F向下压弹簧甲后，电压表示数为U2，弹簧乙的总长度为l2，则U1　     　U2，l1　     　l2(均选填“＞”“＜”或“＝”)。

17．医生给心脏疾病的患者做手术时，往往要用一种称为“人工心脏泵”(血泵)的体外装置来代替心脏，以推动血液循环。如图是该装置的示意图，线圈AB固定在用软铁制成的活塞柄上(相当于一个电磁铁)，通电时线圈与活塞柄组成的系统与固定在左侧的磁体相互作用，从而带动活塞运动。活塞筒通过阀门与血管相通，阀门S1只能向活塞筒外开启，S2只能向活塞筒内开启。线圈中的电流从B流向A时，螺线管的左边是　     　(选填“N”或“S”)极，活塞柄向　     　运动(选填“左”或“右”)，血液的流向是　         　(选填“从②流向①”或“从③流向②”)状态。

18．电话的基本原理是通过话筒与听筒完成声音信号与　     　信号的相互转换，如图所示为电话机原理图。当人对着话筒说话时，滑动变阻器的滑片向左移动，则听筒电磁铁的磁性将　     　(选填“变强”“变弱”或“不变”)，其左端为　        　极。

答案解析部分

1．A

2．A

3．B

4．C

5．C

6．C

7．A

8．C

9．D

10．D

11．N；S

12．S；上浮

13．弱；小

14．（1）S

（2）方向

15．（1）<

（2）变小；变大

16．＜；＞

17．N；右；②流向①

18．电；变强；S(或南)
