2021-2022学年贵州省铜仁三中九年级（上）期末物理试卷
一、选择题（每小题3分，共30分）
1．（3分）在下列现象中，通过做机械功来改变物体内能的是（　　）
A．利用电炉把水烧开
B．冬天里两手互相摩擦使手暖和
C．冬天天气寒冷时要生火取暖
D．用电焊机焊接金属使金属熔化
2．（3分）关于温度、内能和热量，下列说法错误的是（　　）
A．物体温度升高，内能一定增大
B．温度越高的物体，放出的热量一定越多
C．物体内能减少时，温度可能不变
D．物体内能增大，不一定从外界吸收热量
3．（3分）如图所示是汽油机工作时各种冲程的示意图，其中表示做功冲程的是（　　）
A． B．
C． D．
4．（3分）下列说法不正确的是（　　）
A．破镜不能重圆是因为分子间没有引力而只有斥力
B．在温度一定时，两根长度相同的铜导线，粗导线的电阻小
C．通常情况下人体、大地都属于导体
D．能量守恒定律是自然界最普遍、最重要的基本定理之一
5．（3分）下列说法正确的是（　　）
A．对人体安全电压是36V
B．验电器的工作原理是同种电荷相互排斥
C．电饭锅的电流约为0.6A
D．摩擦起电实质是创造了电荷

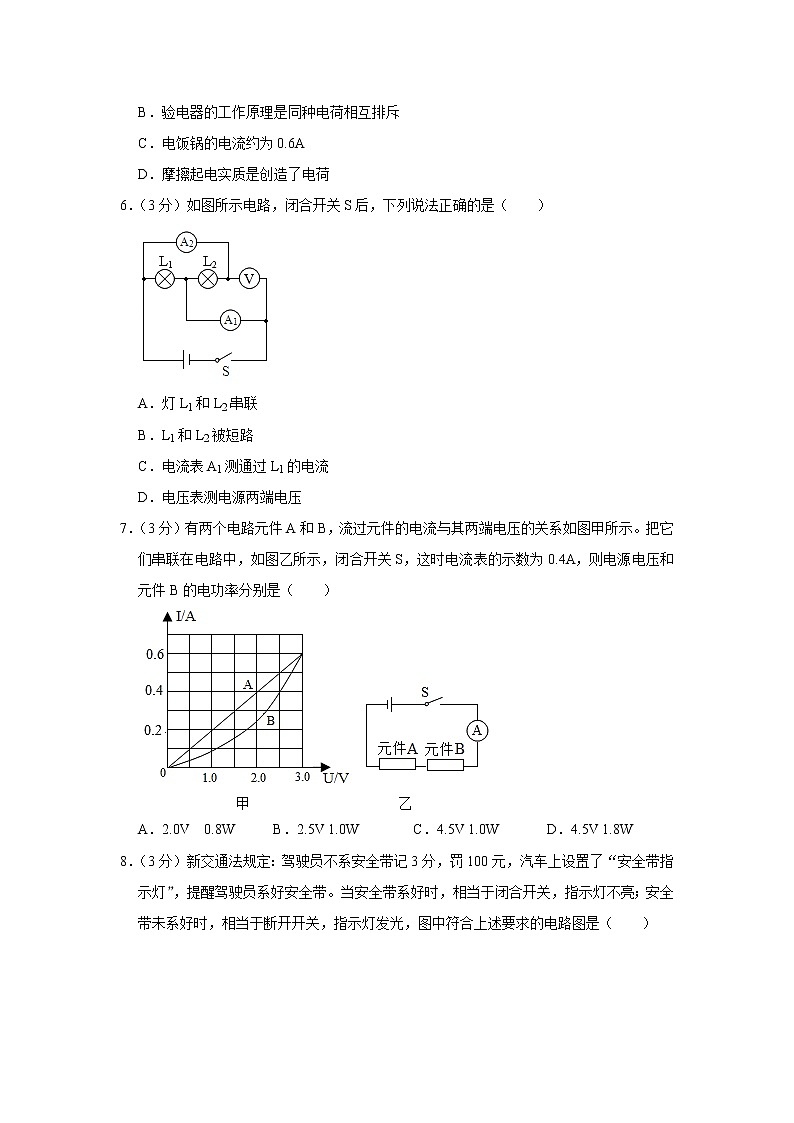

6．（3分）如图所示电路，闭合开关S后，下列说法正确的是（　　）

A．灯L1和L2串联
B．L1和L2被短路
C．电流表A1测通过L1的电流
D．电压表测电源两端电压
7．（3分）有两个电路元件A和B，流过元件的电流与其两端电压的关系如图甲所示。把它们串联在电路中，如图乙所示，闭合开关S，这时电流表的示数为0.4A，则电源电压和元件B的电功率分别是（　　）

A．2.0V 0.8W B．2.5V 1.0W C．4.5V 1.0W D．4.5V 1.8W

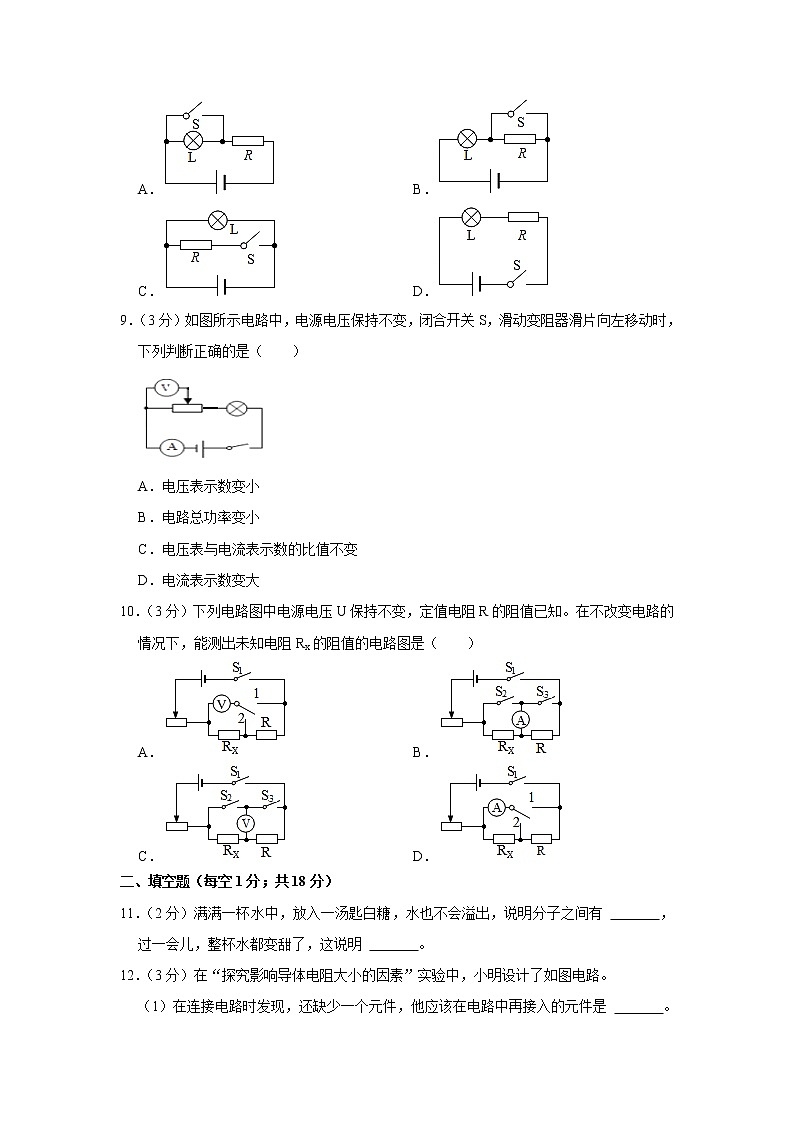

8．（3分）新交通法规定：驾驶员不系安全带记3分，罚100元，汽车上设置了“安全带指示灯”，提醒驾驶员系好安全带。当安全带系好时，相当于闭合开关，指示灯不亮；安全带未系好时，相当于断开开关，指示灯发光，图中符合上述要求的电路图是（　　）
A． B．
C． D．
9．（3分）如图所示电路中，电源电压保持不变，闭合开关S，滑动变阻器滑片向左移动时，下列判断正确的是（　　）

A．电压表示数变小
B．电路总功率变小
C．电压表与电流表示数的比值不变
D．电流表示数变大
10．（3分）下列电路图中电源电压U保持不变，定值电阻R的阻值已知。在不改变电路的情况下，能测出未知电阻Rx的阻值的电路图是（　　）
A． B．
C． D．
二、填空题（每空1分；共18分）
11．（2分）满满一杯水中，放入一汤匙白糖，水也不会溢出，说明分子之间有 　 　，过一会儿，整杯水都变甜了，这说明 　 　。
12．（3分）在“探究影响导体电阻大小的因素”实验中，小明设计了如图电路。
（1）在连接电路时发现，还缺少一个元件，他应该在电路中再接入的元件是 　 　。
（2）为粗略判断a、b两点间导体电阻的大小，可观察 　 　。
（3）另有甲、乙两位同学分别对小明的电路作了如下的改进：甲把灯泡更换为电流表；乙在原电路中再串联接入电流表。你认为 　 　同学的改进更好一些，理由是 　 　。

13．（4分）在探究“比较不同物质吸热能力”的实验中：
（1）在两个完全相同的烧杯中分别装入 　 　、初温相同的水和煤油。
（2）实验所采取的方法是：选择相同规格的电加热器，认为在相同时间内水和煤油 　 　相同，通过比较 　 　，可以完成实验探究。
（3）由图像可得煤油的比热容为 　 　J/（kg•℃）。

14．（2分）行进中的轿车若需右转弯，先打开右转向灯，这时车的前后的右转向灯便同时闪烁起来；若一个灯泡坏了，另一个 　 　（选填“仍能”或“不能”）发光，起到安全警示的作用；则两个右转向灯是 　 　（选填“串联”或“并联”）连接的。
15．（4分）如图所示，小灯泡规格为“6V、3.6W”（灯丝电阻不变）。闭合开关，当滑动变阻器的滑片P移至a端时，电流表示数为0.6A；当滑片P移至b端时，电压表示数为4V。则：小灯泡灯丝电阻是 　 　Ω，电源电压是 　 　V，滑动变阻器最大阻值是 　 　Ω，滑片P位于b端时，滑动变阻器的电功率是 　 　W。

16．（3分）“测体温”是防疫期间的标配，同学们每天上学前都要测量体温。小邦用的是电子体温计，他查阅百度得知，电子体温计的探测器是热敏电阻，其阻值随着温度的变化而变化。小邦买来一个热敏电阻，准备设计并制作一支模拟电子体温计。他计划先测出此热敏电阻在不同温度时的阻值，按照图甲所示连接了实验电路。RT为热敏电阻，实验时，RT置于温控箱（图中虚线区域）中。电源电压保持不变，R1为定值电阻，R2为电阻箱（0～9999Ω），S2为单刀双掷开关，开关S1和S2闭合前，小邦将电阻箱R2的阻值调到最大。

（1）小邦首先调节温控箱的温度，使RT温度为32°C，闭合S1，将S2接2，读出电压表的示数为2.4V，接着将S2接1，调节电阻箱R2的阻值，使电压表示数为 　 　V，读出R2的阻值即为32°C时RT的阻值。逐渐升高温控箱的温度，根据上述方法测量出RT在不同温度时的阻值，小邦依据所测数据画出的RT阻值随温度变化的图像如图乙所示。
（2）当RT的温度升至42°C时，闭合S1，将S2接2，电压表示数为3V，则R1＝　 　Ω。
（3）电压表改装成温度显示仪，要求温度越高，示数越大，符合要求的电路是 　 　。
三、作图题（17题3分；18题3分；共6分）
17．（3分）某同学连接的实物图如图所示，请你在方框内画出相应的电路图．

18．（3分）在图电路中补画两根导线，使开关控制两盏灯，且开关闭合后电流表只测量通过灯L2的电流。

四、简答题（19题3分；20题3分；共6分）
19．（3分）在炎热的夏天，赤脚走在河岸边，你会感到砂石烫脚，再走入河中时，觉得河水凉快，这是为什么？
20．（3分）某同学认为“由I＝变形可得R＝．这就表明，导体的电阻跟它的电压成正比，跟它的电流成反比。”这种说法对吗？为什么。
五、实验探究题（每空2分；共22分）
21．（10分）小明利用如图甲所示的电路探究电流跟电阻的关系。已知电源电压为6V且保持不变，实验用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω。

（1）请根据图甲将图乙所示的实物电路连接完整（导线不允许交叉）。
（2）实验中多次改变R的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表的示数，得到如图丙所示的电流I随电阻R变化的图象。
①由图象可以得出结论：电压一定时，　 　。
②上述实验中，小明用5Ω的电阻做完实验后，接下来的操作是 　 　，然后将10Ω的电阻接入电路，闭合开关，移动滑片，使电压表示数为 　 　V时，读出电流表的示数。
（3）为完成整个实验，应该选取最大阻值不小于 　 　Ω的滑动变阻器。
22．（12分）如图是“测量小灯泡电功率”的实验（小灯泡标有“2.5V”字样）。
（1）如图甲所接的实验电路存在连接错误，但只需改动一根导线，即可使电路连接正确。请你在应改动的导线上打“×”，并用笔画线代替导线画出正确的接法；
（2）待改接好电路后，闭合开关前，滑动变阻器的滑片应移到最 　 　端（选填“左”或“右”），调节滑动变阻器的滑片，使小灯泡正常发光，此时电流表的示数如图乙所示，则小灯泡的额定功率为 　 　W；
（3）在实验中，若把电流表与电压表的位置互换，闭合开关后造成：　 　；
A．电流表被烧坏 B．电压表被烧坏 C．小灯泡被烧坏 D．小灯泡不亮
（4）若实验中电压表已损坏，现有一个已知阻值为R0＝5Ω的定值电阻和若干个开关，请你按照如图丙所示的电路，在不改变电路连接的情况下，正确连接电路后测出小灯泡的额定功率，接下来的实验步骤是：
①闭合开关S、S1，断开S2，移动滑片至某一位置，使电流表的示数为 　 　A；
②保持滑片位置不动，断开开关S1，闭合开关S、S2，记下电流表的示数I；
③得出小灯泡额定功率的表达式P＝　 　。

五、计算题（23题8分；24题10分；共18分）水箱容量1L
23．（8分）小明同学家里新买了一台电热饮水机，该电热饮水机有加热和保温两种功能，铭牌的部分参数如下表所示。经分析得知，当开关S闭合时，饮水机处于加热状态；S断开时，饮水机处于保温状态，其工作电路图如图所示。为了测定其加热时的实际功率，小明断开家中其它所有的用电器，只将饮水机接入电路中，闭合开关S，测得热水箱中初温为20℃的水烧开，共用了7.5min（在标准大气压下），同时观察到家中标有“1200r/kW•h”电能表转盘转过120转。根据以上信息。求：
（1）热水箱中的水从20℃烧开所吸收的热量。[已知c＝4.2×103J/（kg•℃）]
（2）饮水机加热时的实际电功率。
（3）饮水机加热过程中的热效率。
水箱容量
1L
额定电压
220V
加热时额定功率
880W

24．（10分）标有“4V 1W”的小灯泡和“20Ω 1A”的滑动变阻器连接在图所示的电路中，电源电压为6V，电流表量程为“0～0.6A”，电压表量程为“0～3V”。闭合开关，移动滑动变阻器。求：
（1）小灯泡L正常发光时的电流，滑动变阻器R接入电路中的阻值大小。
（2）为确保电路安全，滑动变阻器接入电路的阻值变化范围是多少（不考虑温度对电阻的影响）
（3）当滑动变阻器达到允许的最大值时，小灯泡L的实际电功率是多少？


2021-2022学年贵州省铜仁三中九年级（上）期末物理试卷
参考答案与试题解析
一、选择题（每小题3分，共30分）
1．【解答】解：A、利用电炉把水烧开是电能转化为内能，故不符合题意；
B、冬天里两手互相摩擦使手暖和，是两手摩擦做机械功来改变内能，故符合题意；
C、冬天天气寒冷时要生火取暖，是化学能转化内能，故不符合题意；
D、用电焊机焊接金属使金属熔化，是电能转化为内能，故不符合题意。
故选：B。
2．【解答】解：
A、物体的温度升高，分子无规则运动加快，物体的内能变大，故A正确；
B、根据Q放＝cm△t可知，物体放出热量的多少与物体的比热容、质量和温度的变化量有关，温度高，质量、降低的温度、比热容不一定大，所以放出的热量不一定多，故B错误；
C、物体内能减少时，温度可能不变，比如：晶体在凝固过程，放热，内能减小但温度不变，故C正确；
D、物体的内能增大，可能是物体吸收了热量，也可能是外界对物体做了功，故D正确。
故选：B。
3．【解答】解：A、一个气阀打开，活塞向下运动，所以是吸气冲程，故A错误；
B、两个气阀都关闭，活塞向上运动，所以是压缩冲程，故B错误；
C、两个气阀都关闭，活塞向下运动，所以是做功冲程，故C正确；
D、一个气阀打开，活塞向上运动，所以是排气冲程，故D错误。
故选：C。
4．【解答】解：A、破镜不能重圆是因为分子间距离太大，分子力非常微弱可以忽略不计，故A错误；
B、导体的电阻与材料、长度、横截面积和温度有关，在材料、长度、温度相同，粗导线的电阻一定小，故B正确；
C、通常情况下人体和大地都属于导体，故C正确；
D、能量守恒定律是自然界中最普遍、最重要的基本定律之一，故D正确。
故选：A。
5．【解答】解：A、对人体的安全电压是不高于36V的电压，故A错误；
B．验电器是根据同种电荷相互排斥检验物体是否带电的，故B正确；
C、家用电饭锅正常工作时的电流约为5A左右，故C错误；
D、摩擦起电的实质，并不是创造了电，只是通过摩擦，使电子由一个物体转移到另一个物体，得到电子的物体带负电，失去电子的物体带正电，故D错误。
故选：B。
6．【解答】解：由电路图可知，当开关S闭合后，电流从电源的正极出发，分成两条路径，一条路径经过灯泡L1，另一支经电流表A2、灯泡L2，两条支路的电流汇合后，经过电流表A1和开关回到电源的负极；所以电流表A1测干路电流，电流表A2测L2支路的电流；电压表并联在L1两端、也并联在灯泡L2两端、还并联在电源两端，则电压表测L1或L2或电源两端的电压，综上可知，D正确。
故选：D。
7．【解答】解：（1）两个电路元件A和B串联在电路中，电流表的示数为0.4A，A对应的电压是2V，B对应的电压是2.5V，串联电路两端的总电压等于各串联导体两端的电压之和，U＝UA+UB＝2V+2.5V＝4.5V。
（2）PB＝UBI＝2.5V×0.4A＝1W。
故选：C。
8．【解答】解：
由题意知，闭合开关，指示灯不亮；于断开开关，指示灯发光，
所以指示灯与S并联，但电路不会出现短路，即电路中必须串联一个电阻保护电路。
结合选项可知A符合题意，BCD不符合。
故选：A。
9．【解答】解：由电路图可知，灯泡与滑动变阻器串联，电压表测变阻器左边部分两端的电压，电流表测电路中的电流；
当滑动变阻器的滑片P向左移动时，由于电压表的内阻很大，相当于断路，所以滑动变阻器接入电路中的电阻不变，电路中的总电阻不变，由欧姆定律可知，电路中的电流不变，即电流表的示数不变；
与电压表并联部分的电阻变小，根据U＝IR可知，电压表示数变小；
电压表示数变小，电流表示数不变，所以电压表与电流表示数的比值变小；
根据P＝UI可知，电路的总功率不变；
综上所述，A正确，BCD错误。
故选：A。
10．【解答】解：A、定值电阻R与未知电阻RX串联流过它们的电流相等，单刀双掷开关打到1时，测出串联R与RX的串联电压U1，开关打到2时测出电阻RX的电压UX，由串联电路特点求出定值电阻R两端电压，由欧姆定律求出流过RX的电流，则该电路能测出电阻RX的阻值；
B、不论怎样闭合、断开各开关，都不能同时测出Rx的电压与电流，不能用该电路测出电阻Rx的阻值；
C、闭合开关S2，电压表上端为正接线柱，下端为负接线柱；只闭合开关S3，电压表上端为负接线柱，下端为正接线柱，又不能更改电路，所以其中有一次电压表接线柱一定接反，不能读出电压表示数，不能测出待测电阻阻值；
D、无论单刀双掷开关打到何处都不能测出Rx的电压与电流，不能用该电路测出Rx的阻值。
故选：A。
二、填空题（每空1分；共18分）
11．【解答】解：糖放入后水没有溢出，是因为分子间存在着空隙，糖分子和水分子分别进入了对方分子的空隙中，使得水和糖混合后的总体积变小了；
水变甜了，是因为糖分子不停地做无规则运动，扩散到水中，与水分子混合在了一起。
故答案为：间隙；分子在不停地做无规则运动。
12．【解答】解：（1）缺少电路的基本组成元件：开关；
（2）因为通过灯泡的电流越大，灯泡越亮，因此a、b间的电阻越大，电路中的电流越小，灯泡的越亮；反之，灯泡越暗；故根据灯泡的亮度反映a、b间电阻的大小；
（3）将灯泡换为电流表，a、b间的电阻决定电路中的电流，因此，当a、b间电阻过小时，电流会过大，电路可能会被烧坏；
在原电路中串联一个电流表，灯泡可以起到保护电路的作用。因此乙同学的方案更好，可以起到保护电路的作用；
故答案为：（1）开关；（2）灯泡的亮度；（3）乙，灯泡能保护电路。
13．【解答】解：（1）根据比较吸热能力的方法，要控制不同物质的质量相同，故在两个完全相同的烧杯中分别装入质量、初温都相同的水和煤油；
（2）选用了两个相同规格的电加热器，分别给水和煤油加热，这样做的目的是使水和煤油在相同时间吸收相同的热量，通过比较升高的温度可以完成实验探究；
（3）根据绘出的水和煤油两种液体的温度随加热时间变化的图象知：加热5分钟，煤油升高的温度为：50℃﹣10℃＝40℃；水升高的温度为：30℃﹣10℃＝20℃；
根据c＝可知，在质量和吸热相同的情况下，升高的温度与比热容成反比，故煤油的比热容：c＝×4.2×103J/（kg•℃）＝2.1×103J/（kg•℃）。
故答案为：（1）质量相同；（2）吸收的热量；升高的温度；（3）2.1×103。
14．【解答】解：汽车的前后转向灯可以单独工作，一个灯泡坏了，另一个仍能发光，因此它们之间一定是并联连接的。
故答案为：仍能；并联。
15．【解答】解：
由图灯泡与滑动变阻器串联，电压表测滑动变阻器两端电压，
已知灯泡的额定电压和额定功率，由P＝可知，
灯泡的电阻：RL＝＝＝10Ω；
当滑动变阻器的滑片P移至a端时，电路为灯泡的简单电路，
由串联电路电压特点可得电源的电压：
U＝U＝ILRL＝0.6A×10Ω＝6V；
当滑片P移至b端时，灯泡与滑动变阻器的最大阻值串联，电压表测滑动变阻器两端的电压，
灯泡两端的电压：UL＝U﹣U滑＝6V﹣4V＝2V，
由串联电路电流特点和欧姆定律可得电路中的电流：
I＝I2＝IL＝＝＝0.2A，
滑动变阻器的最大阻值R滑＝＝＝20Ω，
滑动变阻器消耗的功率：P2＝U滑I2＝4V×0.2A＝0.8W。
故答案为：10；6；20；0.8。
16．【解答】（1）为了测此时RT的阻值，接下来的操作是：将S2接1，调节电阻箱R2的阻值，使电压表示数为2.4V，根据等效替代法，读出此时R2的阻值即为32℃时RT的阻值；
（2）由图乙图像可知，温度为32°C时，RT1＝400Ω，温度为42°C时，RT2＝200Ω，
闭合S1，将S2接2，RT与R1串联，由欧姆定律可得电路中的电流为：I1＝；
根据欧姆定律和串联电路电压规律可得电源电压为：U＝I1RT1+UV1＝×400Ω+2.4V，
同理闭合S1，将S2接2时，电源电压为：U＝I2RT2+UV2＝×200Ω+3V，
因为电源电压不变，故×400Ω+2.4V＝×200Ω+3V，
解得：R1＝600Ω；
（3）根据乙图可知，温度越高，RT的电阻越小，分压越少，要使温度越高，电压表示数越大，需要将电压表并联在R1两端，故D符合题意；
故答案为：（1）2.4；（2）600；（3）D。
三、作图题（17题3分；18题3分；共6分）
17．【解答】解：
根据实物图知，电流从电源正极出发，沿电流流向，先将开关S、电流表A分支，一支经灯泡L2、滑动变阻器，另一支经灯泡L2，然后共同汇合回答电源负极，电压表并联在灯泡L2两端；如图所示：

18．【解答】解：
由题知，开关闭合后电流表只测量通过灯L2的电流，根据串联和并联电路的电流规律知，两灯是并联的，电流表在L2的支路上，开关在干路上，实物图连接如图所示：
。
四、简答题（19题3分；20题3分；共6分）
19．【解答】答：沙子烫，海水凉，跟它们的质量和照晒表面积都无关，而是和物体的比热容有关，水的比热容最大，这样在同样的日照条件下，吸收相同的热量，水的温度变化小，沙子的温度变化大，所以海水凉，砂子烫。
20．【解答】答：不对，电阻的大小跟它两端的电压和通过的电流大小无关，只跟它的材料、长度、横截面积和温度有关。
五、实验探究题（每空2分；共22分）
21．【解答】解：（1）电压表的“3”接线柱已接入电路，需要把“﹣”接线柱接到定值电阻的右边接线柱，使电压表并联在定值电阻两端；滑动变阻器下面的接线柱已连入电路，只要把上面任意一个接线柱与定值电阻右边的接线柱相连即。要注意导线不要交叉。连好的实物图如下图所示。
（2）①分析图丙图象，曲线上每点对应的电流和电阻的乘积都等于2.5V，说明电压一直保持在2.5V，此时导体中的电流与电阻成反比。
②更换电阻时，必须先断开开关；换好定值电阻后，闭合开关，并移动滑片，使电压表的示数为2.5V。
（3）当定值电阻R＝25Ω时，由图丙可知，此时电路中的电流I＝0.1A，
则电路中的总电阻为：R总＝＝＝60Ω，
所以滑动变阻器的最大阻值不能小于：R滑＝R总﹣R＝60Ω﹣25Ω＝35Ω。
故答案是：（1）实物电路连接如图所示：

（2）①导体中的电流与电阻成反比；
②断开开关；2.5；
（3）35。
22．【解答】解：（1）原图中电压表串联在电路中，电流表与小灯泡并联，电压表应与小灯泡并联，电流表应与小灯泡串联，如图所示：
；
（2）为保护电路，闭合开关实验前，应将滑动变阻器的滑片移到最大阻值处，由图知，滑片左侧电阻丝接入电路，所以滑片应移到阻值最大的右端；
图乙中电流表选用小量程，分度值为0.02A，示数为0.3A，则小灯泡的额定功率是：P额＝U额I额＝2.5V×0.3A＝0.75W。
（3）把电流表与电压表的位置互换，电压表和灯泡、滑动变阻器串联，电流表和小灯泡并联，电流表的电阻很小，把小灯泡短路，所以小灯泡不亮；电压表的电阻很大，通过的电流很小，电流表几乎没有示数，不会被烧坏；电流表和滑动变阻器的电阻相对于电压表的电阻来说可以忽略不计，相当于电压表并联在电源两端，测量电源电压，所以电压表有示数，故选D；
（5）①闭合开关S和S1，断开S2，此时灯泡和定值电阻R0并联，电流表测通过R0的电流，若灯泡正常发光，则由并联电路的电压特点可知，R0的电压也为2.5V，此时通过R0的电流为I1＝＝＝0.5A，所以，需要调节滑动变阻器使电流表的示数为0.5A；
②保持滑片位置不动，断开开关S1，闭合开关S、S2，记下电流表的示数I；
③在步骤②中，电流表测定值电阻和灯的总电流，因电路的连接关系没有改变，各电阻的大小和通过的电流不变，灯仍正常发光，根据并联电路电流的规律可知灯的额定电流为I﹣0.5A，
小灯泡额定功率的表达式：P＝U额I额＝2.5V×（I﹣0.5A）。
故答案为：（1）如图所示；（2）右；0.75；（3）D；（4）0.5；2.5V×（I﹣0.5A）。
五、计算题（23题8分；24题10分；共18分）水箱容量1L
23．【解答】解：（1）根据ρ＝可得，水箱中水的质量：
m＝ρV＝1.0×103kg/m3×1×10﹣3m3＝1kg，
标准大气压下水的沸点是100℃，烧开所吸收的热量：
Q吸＝cm（t﹣t0）＝4.2×103 J/（kg•℃）×1kg×（100℃﹣20℃）＝3.36×105J；
（2）∵每消耗1kW•h的电能，电能表的转盘就转过1200r，
∴电能表的转盘转过120r消耗的电能为：
W＝＝0.1kW•h＝3.6×105J，
∴饮水机的实际功率为：
P实际＝＝＝800W。
（3）饮水机的热效率为：
η＝×100%＝×100%≈93.3%。
答：（1）热水箱中的水从20℃烧开所吸收的热量为3.36×105J；
（2）饮水机加热时的实际电功率为800W；
（3）饮水机加热过程中的热效率约为93.3%。
24．【解答】解：
（1）当灯泡正常发光时，通过灯泡的电流：IL＝＝＝0.25A，
因串联电路两端电压等于各部分电压之和，所以滑动变阻器两端电压：UR＝U﹣UL＝6V﹣4V＝2V，
灯泡与滑动变阻器串联，且串联电路处处电流相等，所以电路电流：I＝IL＝0.25A，
由I＝可得，滑动变阻器接入电路中的电阻：R＝＝＝8Ω；
（2）灯泡灯丝的电阻：RL＝＝＝16Ω，
为了不损坏电流表和灯泡，电路中最大的电流是I最大＝IL＝0.25A，
此时滑动变阻器接入电路中的电阻最小R最小＝8Ω；
当滑动变阻器接入电路中电阻最大时，滑动变阻器两端电压最大UR′＝3V，此时灯泡两端电压UL′＝U﹣UR′＝6V﹣3V＝3V，
电路电流：I′＝IL＝＝＝A，
滑动变阻器接入电路中最大的电阻：R最大＝＝＝16Ω，
所以，滑动变阻器接入电路的阻值范围是8Ω～16Ω；
（3）当滑动变阻器电阻最大R最大＝16Ω时，小灯泡的实际电功率：P实＝UL′I′＝3V×A＝0.5625W。
答：（1）小灯泡L正常发光时的电流，滑动变阻器R接入电路中的阻值为8Ω；
（2）为确保电路安全，滑动变阻器接入电路的阻值变化范围是8Ω～16Ω；
（3）当滑动变阻器达到允许的最大值时，小灯泡L的实际电功率是0.5625W。
