贵州省铜仁市第三中学2021-2022学年九年级上学期物理期末检测卷（word版 含答案）

这是一份贵州省铜仁市第三中学2021-2022学年九年级上学期物理期末检测卷（word版 含答案），共7页。试卷主要包含了选择题，填空题，作图题，简答题，实验探究题，计算题等内容，欢迎下载使用。

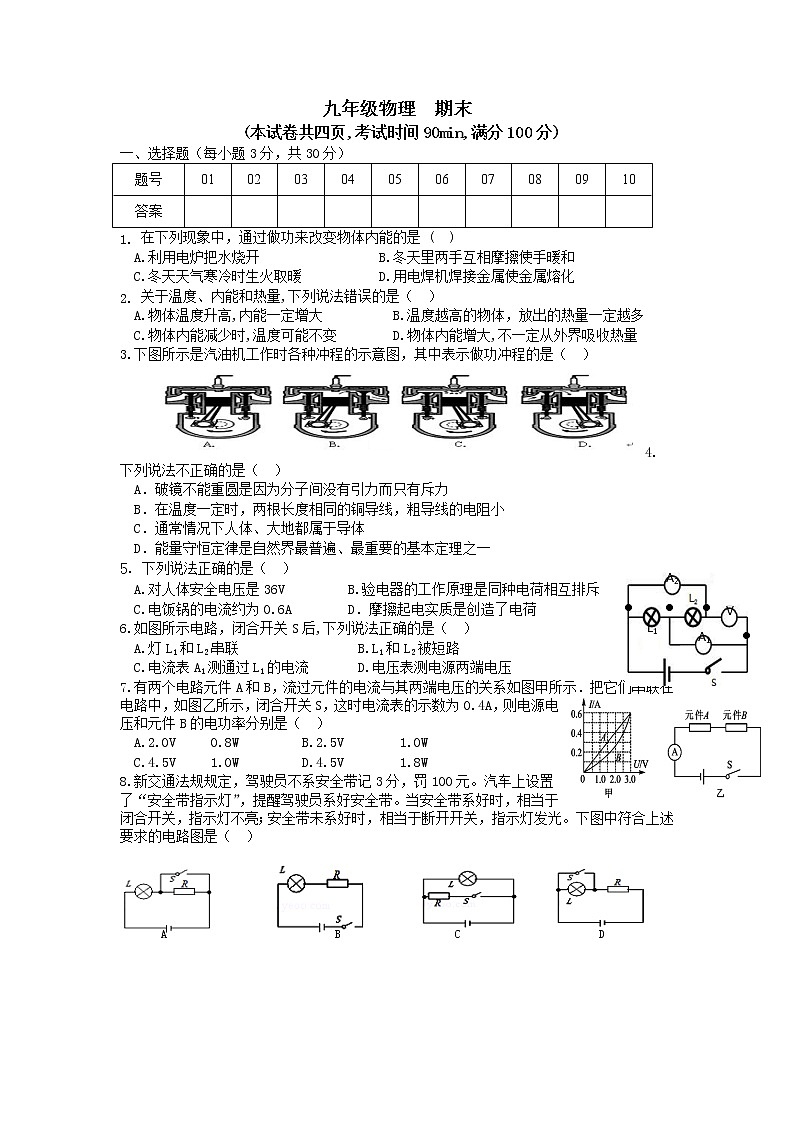

一、选择题（每小题3分，共30分）
在下列现象中，通过做功来改变物体内能的是 ( )
A.利用电炉把水烧开 B.冬天里两手互相摩擦使手暖和
C.冬天天气寒冷时生火取暖 D.用电焊机焊接金属使金属熔化
关于温度、内能和热量,下列说法错误的是（ ）
A.物体温度升高,内能一定增大 B.温度越高的物体，放出的热量一定越多
C.物体内能减少时,温度可能不变 D.物体内能增大,不一定从外界吸收热量
3.下图所示是汽油机工作时各种冲程的示意图，其中表示做功冲程的是（ ）
4. 下列说法不正确的是（ ）
A．破镜不能重圆是因为分子间没有引力而只有斥力
B．在温度一定时，两根长度相同的铜导线，粗导线的电阻小
C．通常情况下人体、大地都属于导体
D．能量守恒定律是自然界最普遍、最重要的基本定理之一
A2
A1
V
●
●
●
●
L1
5. 下列说法正确的是（ ）
A.对人体安全电压是36V B.验电器的工作原理是同种电荷相互排斥
C.电饭锅的电流约为0.6A D．摩擦起电实质是创造了电荷
6.如图所示电路，闭合开关S后,下列说法正确的是（ ）
A.灯L1和L2串联 B.L1和L2被短路
C.电流表A1测通过L1的电流 D.电压表测电源两端电压
7.有两个电路元件A和B，流过元件的电流与其两端电压的关系如图甲所示．把它们串联在电路中，如图乙所示，闭合开关S，这时电流表的示数为0.4A，则电源电压和元件B的电功率分别是（ ）
0.8W 1.0W
1.0W 1.8W
8.新交通法规规定，驾驶员不系安全带记3分，罚100元。汽车上设置了“安全带指示灯”，提醒驾驶员系好安全带。当安全带系好时，相当于闭合开关，指示灯不亮；安全带未系好时，相当于断开开关，指示灯发光。下图中符合上述要求的电路图是（ ）
A B C D

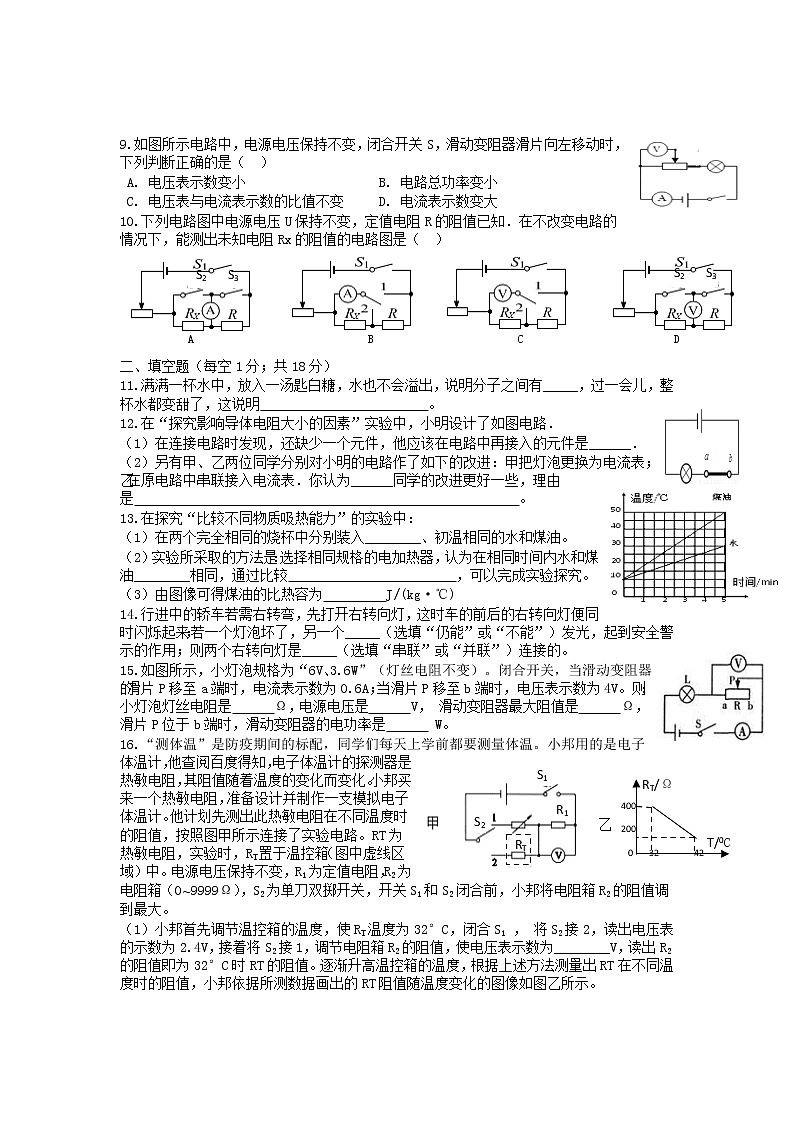

9.如图所示电路中，电源电压保持不变，闭合开关S，滑动变阻器滑片向左移动时，下列判断正确的是（ ）
A. 电压表示数变小 B. 电路总功率变小
C. 电压表与电流表示数的比值不变 D. 电流表示数变大
A B C D
S2 S3
S2 S3
10.下列电路图中电源电压U保持不变，定值电阻R的阻值已知．在不改变电路的情况下，能测出未知电阻Rx的阻值的电路图是（ ）
二、填空题（每空1分；共18分）
11.满满一杯水中，放入一汤匙白糖，水也不会溢出，说明分子之间有_____，过一会儿，整杯水都变甜了，这说明 。
12.在“探究影响导体电阻大小的因素”实验中，小明设计了如图电路．
（1）在连接电路时发现，还缺少一个元件，他应该在电路中再接入的元件是______．
（2）另有甲、乙两位同学分别对小明的电路作了如下的改进：甲把灯泡更换为电流表；乙在原电路中串联接入电流表．你认为______同学的改进更好一些，理由是 。
13.在探究“比较不同物质吸热能力”的实验中：
（1）在两个完全相同的烧杯中分别装入________、初温相同的水和煤油。
（2）实验所采取的方法是：选择相同规格的电加热器，认为在相同时间内水和煤油________相同，通过比较 ，可以完成实验探究。
（3）由图像可得煤油的比热容为 J/(kg·℃)
14.行进中的轿车若需右转弯，先打开右转向灯，这时车的前后的右转向灯便同时闪烁起来；若一个灯泡坏了，另一个_____（选填“仍能”或“不能”）发光，起到安全警示的作用；则两个右转向灯是_____（选填“串联”或“并联”）连接的。
15.如图所示，小灯泡规格为“6V、3.6W”（灯丝电阻不变）。闭合开关，当滑动变阻器的滑片P移至a端时，电流表示数为0.6A；当滑片P移至b端时，电压表示数为4V。则：小灯泡灯丝电阻是 Ω，电源电压是 V， 滑动变阻器最大阻值是 Ω，滑片P位于b端时，滑动变阻器的电功率是 W。
0 32 42
400
200
RT/Ω
T/0C
乙
S1
S2
R2
R1
RT
16.“测体温”是防疫期间的标配，同学们每天上学前都要测量体温。小邦用的是电子体温计，他查阅百度得知，电子体温计的探测器是热敏电阻，其阻值随着温度的变化而变化。小邦买来一个热敏电阻，准备设计并制作一支模拟电子体温计。他计划先测出此热敏电阻在不同温度时的阻值，按照图甲所示连接了实验电路。RT为热敏电阻，实验时，RT置于温控箱（图中虚线区域）中。电源电压保持不变，R1为定值电阻，R2为电阻箱（0~9999Ω），S2为单刀双掷开关，开关S1和S2闭合前，小邦将电阻箱R2的阻值调到最大。
（1）小邦首先调节温控箱的温度，使RT温度为32°C，闭合S1 ， 将S2接2，读出电压表的示数为2.4V，接着将S2接1，调节电阻箱R2的阻值，使电压表示数为________V，读出R2的阻值即为32°C时RT的阻值。逐渐升高温控箱的温度，根据上述方法测量出RT在不同温度时的阻值，小邦依据所测数据画出的RT阻值随温度变化的图像如图乙所示。

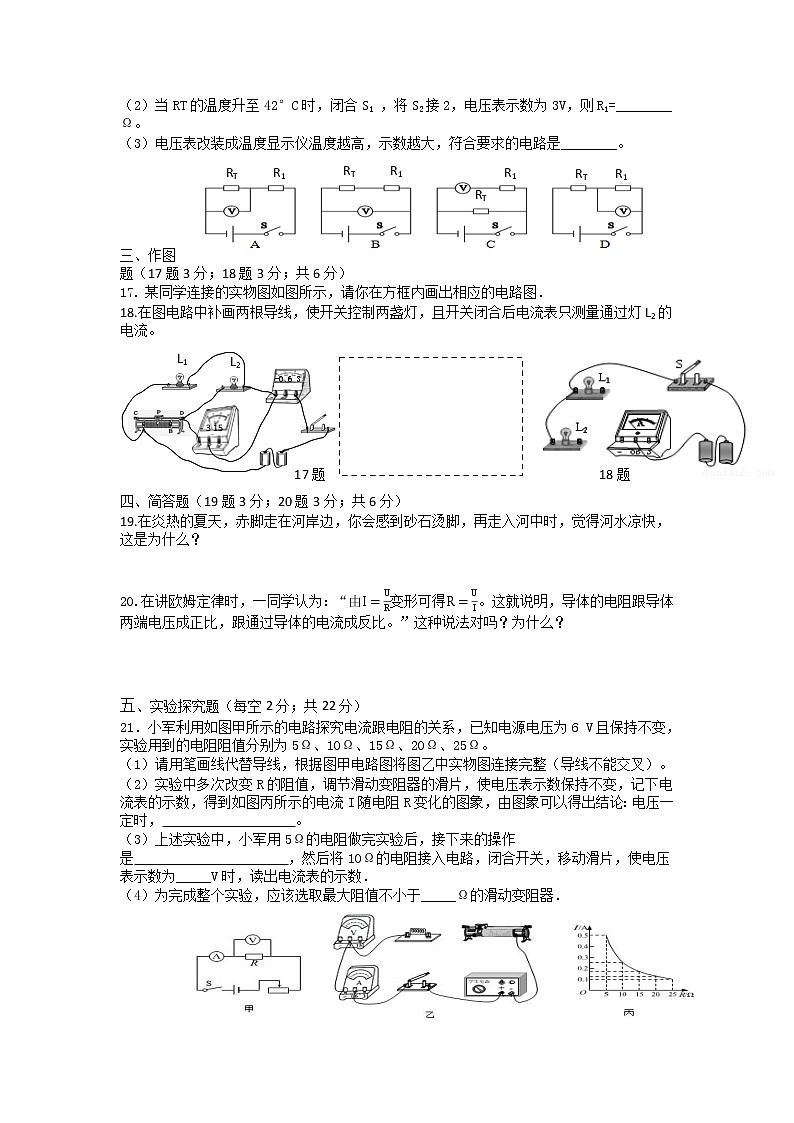

（2）当RT的温度升至42°C时，闭合S1 ，将S2接2，电压表示数为3V，则R1=________Ω。
（3）电压表改装成温度显示仪温度越高，示数越大，符合要求的电路是________。
RT R1
RT R1
RT R1
R1
RT
三、作图题（17题3分；18题3分；共6分）
17. 某同学连接的实物图如图所示，请你在方框内画出相应的电路图．
18.在图电路中补画两根导线，使开关控制两盏灯，且开关闭合后电流表只测量通过灯L2的电流。
-0.6 3
- 3 15
L1
L2
17题 18题
四、简答题（19题3分；20题3分；共6分）
19.在炎热的夏天，赤脚走在河岸边，你会感到砂石烫脚，再走入河中时，觉得河水凉快，这是为什么？
20.在讲欧姆定律时，一同学认为：“由I=UR变形可得R=UI。这就说明，导体的电阻跟导体两端电压成正比，跟通过导体的电流成反比。”这种说法对吗？为什么？
五、实验探究题（每空2分；共22分）
21．小军利用如图甲所示的电路探究电流跟电阻的关系，已知电源电压为6 V且保持不变，实验用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω。
（1）请用笔画线代替导线，根据图甲电路图将图乙中实物图连接完整（导线不能交叉）。
（2）实验中多次改变R的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表的示数，得到如图丙所示的电流I随电阻R变化的图象，由图象可以得出结论：电压一定时， 。
（3）上述实验中，小军用5Ω的电阻做完实验后，接下来的操作是 ，然后将10Ω的电阻接入电路，闭合开关，移动滑片，使电压表示数为_____V时，读出电流表的示数．
（4）为完成整个实验，应该选取最大阻值不小于_____Ω的滑动变阻器．
22. 如图是“测量小灯泡电功率”的实验（小灯泡标有“2.5V”字样）。
（1）如图甲所接的实验电路存在连接错误，但只需改动一根导线，即可使电路连接正确。请你在应改动的导线上打“×”，并用笔画线代替导线画出正确的接法；
（2）待改接好电路后，闭合开关前，滑动变阻器的滑片应移到最 端（选填“左”或“右”），调节滑动变阻器的滑片，使小灯泡正常发光，此时电流表的示数如图乙所示，则小灯泡的额定功率为 W；
（3）在实验中，若把电流表与电压表的位置互换，闭合开关后造成：_____；
A．电流表被烧坏 B．电压表被烧坏 C．小灯泡被烧坏 D．小灯泡不亮
（4）若实验中电压表已损坏，现有一个已知阻值为R0=5Ω的定值电阻和若干个开关，请你按照如图丙所示的电路，在不改变电路连接的情况下，正确连接电路后测出小灯泡的额定功率.，接下来的实验步骤是：
①闭合开关S、S1，断开S2，移动滑片至某一位置，使电流表的示数为_____A；
②保持滑片位置不动，断开开关S1，闭合开关S、S2，记下电流表的示数I；
③得出小灯泡额定功率的表达式P＝ 。
A
S1
L
S
S2
R0
丙
甲
- 3 15
五、计算题（23题8分；24题10分；共18分）
23. 某同学家里新买了一台电热饮水机，该电热饮水机有加热和保温两种功能，铭牌的部分参数如下表所示。经分析得知，当开关S闭合时，饮水机处于加热状态；S断开时，饮水机处于保温状态，其工作电路图如图所示。为了测定其加热时的实际功率，小明断开家中其它所有的用电器，只将饮水机接入电路中，闭合开关S，测得热水箱中初温为20℃的水烧开，共用了7.5min（在标准大气压下），同时观察到家中标有“1200r/kW.h”电能表转盘转过120转。根据以上信息。求：
（1）水箱中的水从20℃烧开所吸收的热量．[已知c=4.2×103J/（kg.℃）]
（2）饮水机加热时的实际电功率．
（3）饮水机加热过程中的热效率．
U
24.标有“4V 1W”的小灯泡和 “20Ω 1A”的滑动变阻器连接在图所示的电路中，电源电压为6V，电流表量程为“0～O.6A”，电压表量程为“0～3V”。闭合开关，移动滑动变阻器。求：
（1）小灯泡L正常发光时的电流，滑动变阻器R接入电路中的阻值大小。
（2）为确保电路安全，滑动变阻器接入电路的阻值变化范围是多少（不考虑温度对电阻的影响）
（3）当滑动变阻器达到允许的最大值时，小灯泡L的实际电功率是多少？
九年级物理 期末
(本试卷共四页,考试时间90min,满分100分)
一、选择题（每小题3分，共30分）
填空题（每空1分；共18分）
间隙 分子在永不停歇的做无规则运动
（1）开关 （2）乙，能保护电路．
（1）质量相同 (2)吸收的热量 升高的温度 （3）2.1×103
仍能 并联
10 6 20 0.8
2.4 600 D
作图题 （17题3分；18题3分；共6分）
L 1
18、

四、简答题 （19题3分；20题3分；共6分）
19、 答：砂石的比热容小于水的比热容，夏天在相同的日照即吸收相同的热量时，砂石升高的温度高于水升高的温度。因此，人在砂石上感到烫脚，再走入水中，水的温度低于砂石温度，又会感觉凉快。
20、答：这种说法不对。导体的电阻是导体本身的一种特性,只跟导体的材料、长度、横截面积和温度有关，跟导体两端的电压和通过导体的电流无关.
五、实验题（每空2分；共22分）
（2）通过导体的电流与导体电阻成反比
（3）断开开关 2.5
（4）35
21、（1）
右 0.75
D
（4）0.5 P=(I−0.5A)×2.5V
22、（1）
六、计算题（23题8分；24题10分；共18分）
23、（1）根据ρ=mV 可得，水箱中水的质量：
m=ρV=1.0×103kg/m3×1×10-3m3=1kg 1分
标准大气压下水的沸点是100℃，烧开所吸收的热量：
Q吸=cm（t-t0）=4.2×103 J/（kg.℃）×1kg×（100℃-20℃）=3.36×105J 1分
（2）每消耗1kW.h的电能，电能表的转盘就转过1200r，
电能表的转盘转过120r消耗的电能为：
W=120r×1kw.h1200r=×105J 1分
饮水机加热时间t=7.5x60s=450s 1分
饮水机的实际功率为：P=Wt=3.6×105J450s=800W 2分
（3）饮水机的热效率为：η=wQ吸=3.36×105J3.6×105J=93.3% 2分
答：（1）热水箱中的水从20℃烧开所吸收的热量为3.36×105J；
（2）饮水机加热时的实际电功率为800W；
（3）饮水机加热过程中的热效率约为93.3%．
24、（1）灯泡与滑动变阻器串联，当灯泡正常发光时，通过灯泡的电流
IL=IR=PLUL=1W4V=0.25A 1分
滑动变阻器两端电压
UR=U−UL=6V−4V=2V 1分
滑动变阻器接入电路中的电阻
R=URIR=2V0.25A=8Ω 1分
灯泡灯丝的电阻RL=UL2PL=(4V)21W=16Ω 1分
为了不损坏电流表和灯泡，电路中最大的电流是I最大=IL=0.25A ,此时滑动变阻器接入电路中的电阻最小R最小=8Ω 1分
当滑动变阻器接入电路中电阻最大时，滑动变阻器两端电压最大UR/=3V ,此时灯泡两端电压
UL/=U−UR/=6V−3V=3V 1分
通过灯泡的电流 IL/=IR/=UL/RL=3V16Ω=316A 1分
滑动变阻器接入电路中最大的电阻R最大=UR/IR/=3V316A=16Ω 1分
所以，滑动变阻器接入电路的阻值范围是8Ω-16Ω
（3）当滑动变阻器电阻最大R最大=16Ω时，此时灯泡两端电压UL/=3V ,电路中电流IL/=316A
小灯泡的实际电功率P实=UL/IL/=3V×316A=0.5625W 2分题号
01
02
03
04
05
06
07
08
09
10
答案
水箱容量
1L
额定电压
220V
加热时额定功率
880W
题号
01
02
03
04
05
06
07
08
09
10
答案
B
B
C
A
B
D
C
D
A
C
