2020-2021学年河南省三门峡市渑池县九年级(上)期末物理试卷
展开
这是一份2020-2021学年河南省三门峡市渑池县九年级(上)期末物理试卷,共21页。试卷主要包含了5mm2,5h消耗的电能,【答案】半导体 1,【答案】化学 7200,【答案】421,【答案】16 减小,【答案】C,【答案】B等内容,欢迎下载使用。

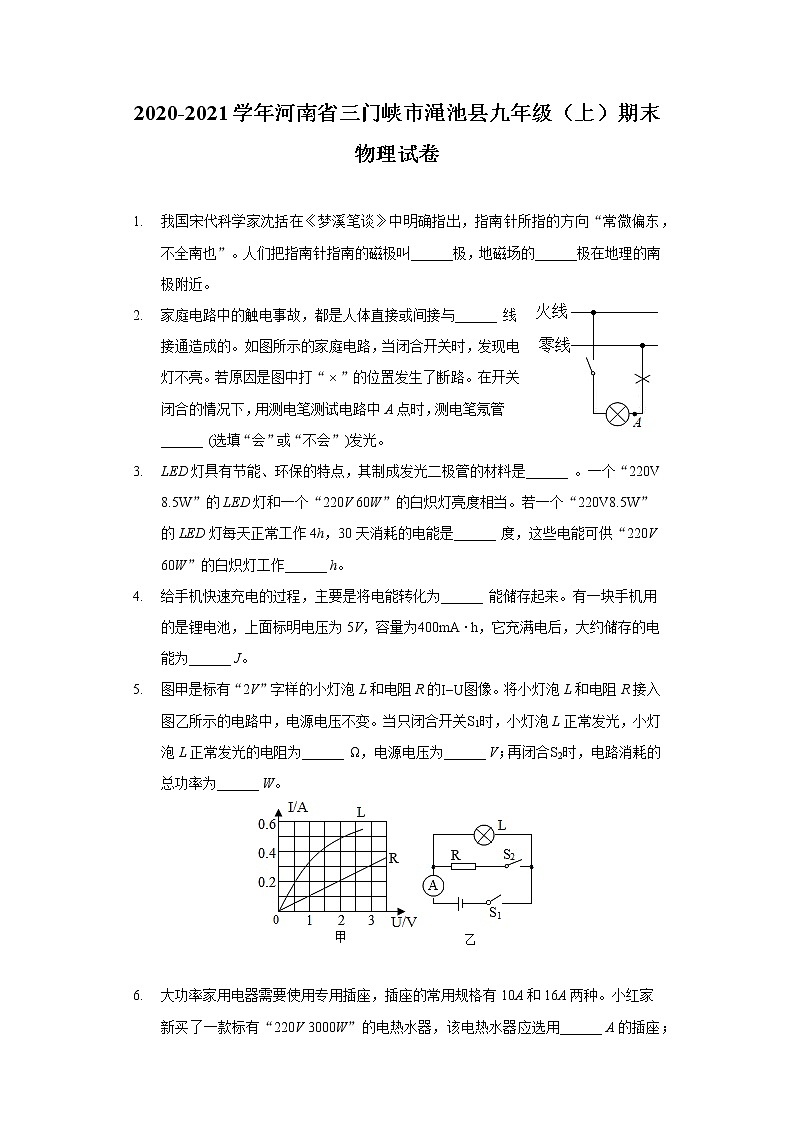

2020-2021学年河南省三门峡市渑池县九年级(上)期末物理试卷 我国宋代科学家沈括在《梦溪笔谈》中明确指出,指南针所指的方向“常微偏东,不全南也”。人们把指南针指南的磁极叫______极,地磁场的______极在地理的南极附近。家庭电路中的触电事故,都是人体直接或间接与______ 线接通造成的。如图所示的家庭电路,当闭合开关时,发现电灯不亮。若原因是图中打“”的位置发生了断路。在开关闭合的情况下,用测电笔测试电路中A点时,测电笔氖管______ 选填“会”或“不会”发光。LED灯具有节能、环保的特点,其制成发光二极管的材料是______ 。一个“”的LED灯和一个“220V 60W”的白炽灯亮度相当。若一个“”的LED灯每天正常工作4h,30天消耗的电能是______ 度,这些电能可供“220V 60W”的白炽灯工作______ h。给手机快速充电的过程,主要是将电能转化为______ 能储存起来。有一块手机用的是锂电池,上面标明电压为5V,容量为,它充满电后,大约储存的电能为______ J。图甲是标有“2V”字样的小灯泡L和电阻R的图像。将小灯泡L和电阻R接入图乙所示的电路中,电源电压不变。当只闭合开关时,小灯泡L正常发光,小灯泡L正常发光的电阻为______ ,电源电压为______ V;再闭合时,电路消耗的总功率为______ W。

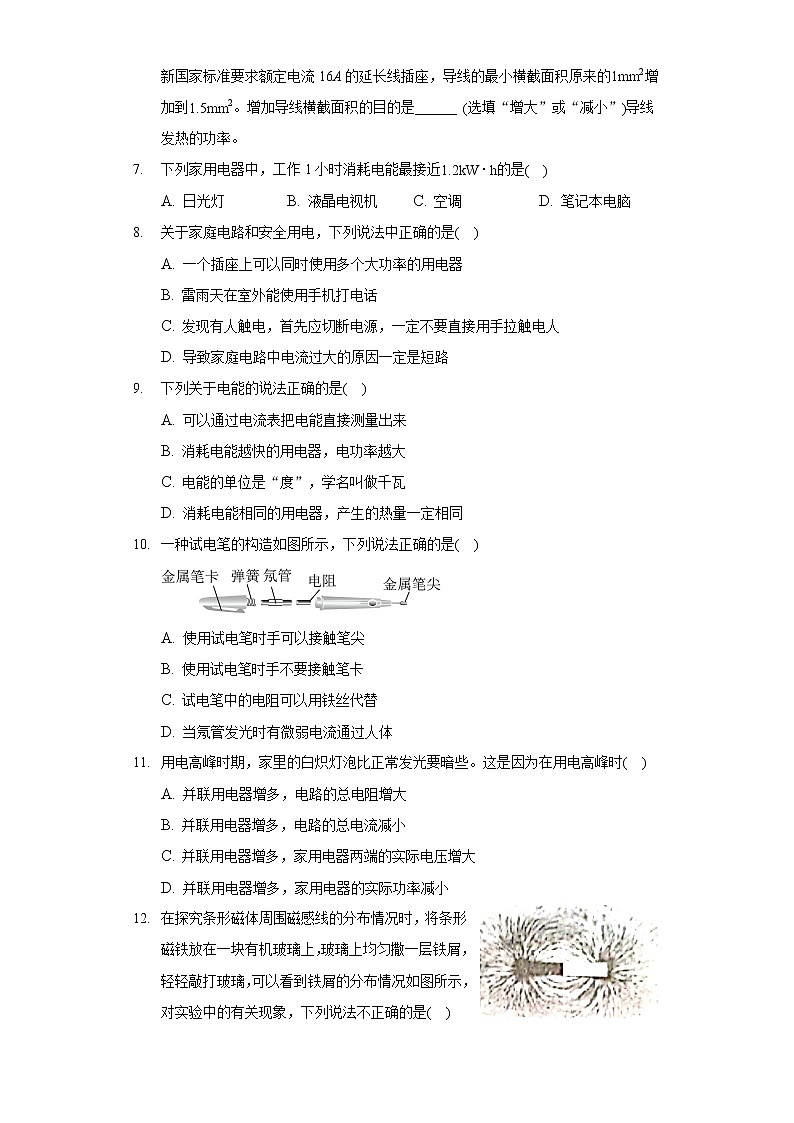

大功率家用电器需要使用专用插座,插座的常用规格有10A和16A两种。小红家新买了一款标有“220V 3000W”的电热水器,该电热水器应选用______ A的插座;新国家标准要求额定电流16A的延长线插座,导线的最小横截面积原来的增加到。增加导线横截面积的目的是______ 选填“增大”或“减小”导线发热的功率。下列家用电器中,工作1小时消耗电能最接近的是A. 日光灯 B. 液晶电视机 C. 空调 D. 笔记本电脑关于家庭电路和安全用电,下列说法中正确的是A. 一个插座上可以同时使用多个大功率的用电器
B. 雷雨天在室外能使用手机打电话
C. 发现有人触电,首先应切断电源,一定不要直接用手拉触电人
D. 导致家庭电路中电流过大的原因一定是短路下列关于电能的说法正确的是A. 可以通过电流表把电能直接测量出来
B. 消耗电能越快的用电器,电功率越大
C. 电能的单位是“度”,学名叫做千瓦
D. 消耗电能相同的用电器,产生的热量一定相同一种试电笔的构造如图所示,下列说法正确的是
A. 使用试电笔时手可以接触笔尖
B. 使用试电笔时手不要接触笔卡
C. 试电笔中的电阻可以用铁丝代替
D. 当氖管发光时有微弱电流通过人体用电高峰时期,家里的白炽灯泡比正常发光要暗些。这是因为在用电高峰时A. 并联用电器增多,电路的总电阻增大
B. 并联用电器增多,电路的总电流减小
C. 并联用电器增多,家用电器两端的实际电压增大

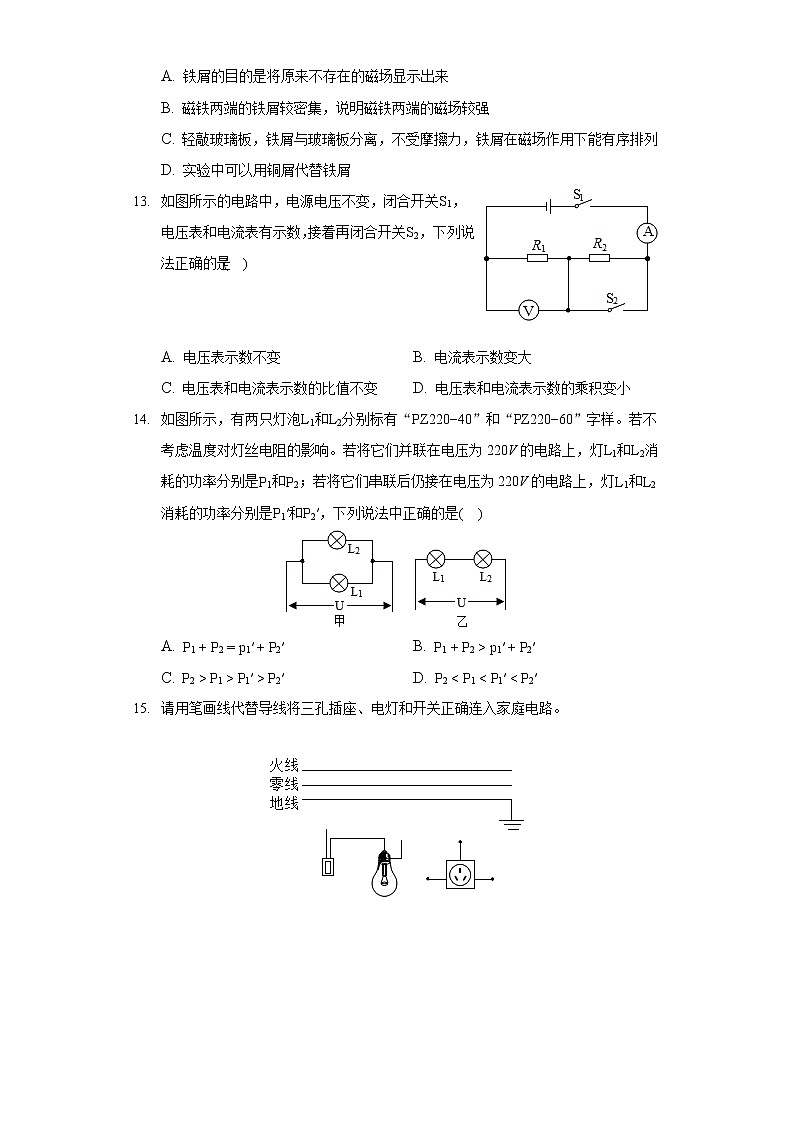

D. 并联用电器增多,家用电器的实际功率减小在探究条形磁体周围磁感线的分布情况时,将条形磁铁放在一块有机玻璃上,玻璃上均匀撒一层铁屑,轻轻敲打玻璃,可以看到铁屑的分布情况如图所示,对实验中的有关现象,下列说法不正确的是A. 铁屑的目的是将原来不存在的磁场显示出来
B. 磁铁两端的铁屑较密集,说明磁铁两端的磁场较强
C. 轻敲玻璃板,铁屑与玻璃板分离,不受摩擦力,铁屑在磁场作用下能有序排列
D. 实验中可以用铜屑代替铁屑如图所示的电路中,电源电压不变,闭合开关,电压表和电流表有示数,接着再闭合开关,下列说法正确的是
A. 电压表示数不变 B. 电流表示数变大
C. 电压表和电流表示数的比值不变 D. 电压表和电流表示数的乘积变小如图所示,有两只灯泡和分别标有“”和“”字样。若不考虑温度对灯丝电阻的影响。若将它们并联在电压为220V的电路上,灯和消耗的功率分别是和;若将它们串联后仍接在电压为220V的电路上,灯和消耗的功率分别是和,下列说法中正确的是
A. B.
C. D. 请用笔画线代替导线将三孔插座、电灯和开关正确连入家庭电路。
小磁针静止时指的方向小磁针红端为N极如图所示,请画出图中磁感线的方向,并标出磁体的N、S极。
小明利用图所示的实验装置“探究电流通过导体产生的热量与电阻之间关系”。甲、乙两瓶中装有质量与初温都相同的煤油,甲瓶中铜丝的电阻比乙瓶中镍铬合金丝的电阻小。
采用这种连接方式的目的是控制______ 相同。实验中煤油吸热的多少是通过______ 来反映的选填“温度计示数”或“加热时间”。
通电一定时间后,乙瓶中的温度计示数升高的快,由此得出的实验结论是______ 。
物理学家______ 做了大量的实验,最先精确地确定出电流产生的热量跟电流、电阻和通电时间的关系。
在“用电流表和电压表测电阻”的实验中,电路如图甲所示。
开关闭合前,滑动变阻器的滑片P要移动到最______ 选填“左”或“右”端;
闭合开关,发现电流表示数为零,但电压指针发生明显偏转,则电路发生的故障可能是______ ;
排除故障后,闭合开关,调整滑片P到某一位置后,若两表的示数分别如图乙所示,其中电压表的示数为______ V,电流表的示数为______ A,此次测得电阻的结果为______ 。
小明同学在实验中,仅做了上述一次实验,得到一组实验数据就确定了的阻值,这样做实验的误差会大一些;你的改进方法是______ 。下面是小红和小丽测量标有“”字样小灯泡的额定功率实验过程。
请用笔画线代替导线,将图1中的实物图连接完整要求滑动变阻器滑片向B端滑动时接入电路的阻值变大
图1电路连接完成后,发现无论怎样调节滑动变阻器的滑片,小灯泡都不亮,电流表和电压表均无示数。小红找来一根完好的导线,一端连在电源负极,另一端触碰接线柱A、B、C,发现只有触碰接线柱C时,小灯泡才发光,若电路中只有一处故障,且各器材、导线均完好,则电路故障可能是:______ 。
实验序号电压电流电功率灯泡亮度1 较暗2 正常3 较亮调节滑动变阻器过程中,应观察______ 表的示数,确定小灯泡是否达到了额定功率,实验过程中,某时刻电压表示数如图2所示,为使小灯泡正常发光,应将滑片向______ 选填“A”或“B”移动。
上表记录了部分实验数据,分析数据回答问题:
①小灯泡的额定功率为______ W;②小灯泡的实际功率越大,灯泡的亮度越______ 。
实验中她们还发现灯丝的电阻随电压升高而增大,可导体的电阻不是与电压、电流无关吗?请你给她们作出合理的解释:______ 。如图是某型号电饭锅工作原理的简化电路图。电饭锅有两挡,分别是高温烧煮和低温焖饭。为挡位自动控制开关,和为电热丝,的阻值为,高温烧煮挡的功率为660W。求:
只闭合开关时,电饭锅处于______ “高温烧煮”或“低温焖饭”状态。
高温烧煮时干路中的电流;
电阻丝的阻值;
低温焖饭消耗的电能。
小亮家的电能表如图所示。
小亮发现月初电能表的表盘示数如图1所示,月底表盘示数为,若他家所在地区每度电的电费是元,则本月他家应缴纳电费多少元?
小亮家买了一款标有“220V2000W”电热水壶。
①电热水壶中的电热管工作时利用的是电流的______ 效应。如图2所示为电热水壶的三脚插头,其中脚______ 与电热水壶的金属外壳相连。选填“A”、“B”或“C”。
②电热水壶电热丝的电阻是多大?
③他关闭了其他用电器,只让电热水壶单独工作,测得家中电能表的转盘转了360r,该加热过程中电热水壶正常工作了吗?请计算说明。
答案和解析 1.【答案】南 北
【解析】解:
地球是一个巨大的天然磁体,地球周围存在地磁场,人们把指南针指南的磁极叫南极,地磁场的北极在地球的地理南极附近,地磁场的南极在地球的地理北极附近。
故答案为:南;北。
地球本身是一个巨大的磁体,地球周围的磁场叫做地磁场,地磁北极在地理南极附近,地磁南极在地理北极附近,所以地磁场的方向是从地磁北极到地磁南极。
本题考查了地磁场,解题的关键要了解地磁场与地理南北两极的关系。
2.【答案】火 会
【解析】解:由于火线与大地和零线的电压为220V,当人体直接或间接与火线接触时,就会造成触电;
图中,开关接在火线与电灯之间,开关闭合后,若“”的位置发生了断路,A点还与火线连通,所以用测电笔测试A点时,氖管会发光。
故答案为:火;会。
触电的实质是当有一定大小的电流通过人体,就会引起人体触电。
用测电笔的笔尖接触火线或与火线相连的用电器,测电笔的氖管会发光。
本题考查了触电的原因和测电笔的使用,属于基础题目。
3.【答案】半导体
【解析】解:灯是由半导体材料制成的发光二极管组成的;
由可得,该LED灯30天消耗的电能:
;
这些电能可供“220V 60W”的白炽灯正常工作的时间:
。
故答案为:半导体;;17。
发光二极管由半导体材料制成,LED灯具有节能、环保、高效、体积小、寿命长等优点;
利用求解消耗的电能;
电器正常工作,利用得到灯泡正常工作时间。
本题考查了半导体的应用、电功率公式及其变形公式的应用,是一道基础题。
4.【答案】化学 7200
【解析】解:在给手机快速充电的过程中,将电能转化为化学能:
由可得:
,
充满电后,储存的电能:
;
故答案为:化学;7200。
给手机电池充电时将电能转化为化学能;
知道电池的电压和容量,根据求出存储的电能。
本题考查了储存电能的计算和能量的转化,计算过程要注意单位的换算。
5.【答案】
【解析】解:当只闭合开关时为小灯泡的简单电路,小灯泡L正常发光,由甲图可知灯泡电流为,根据欧姆定律可得小灯泡L正常发光的电阻;
此时电源电压等于灯泡额定电压,所以电源电压为2V;
再闭合时,小灯泡L和电阻R并联接入电路,读图可知通过电阻R的电流为,并联电路干路电流等于各支路电流之和,所以电路总电流,电路消耗的总功率。
故答案为:4;2;。
当只闭合开关时为小灯泡的简单电路,小灯泡L正常发光,由甲图可知灯泡电流,根据欧姆定律可计算小灯泡L正常发光的电阻;此时电源电压等于灯泡额定电压;再闭合时,小灯泡L和电阻R并联接入电路,读图可知通过电阻R的电流,根据并联电路特点计算电路总电流,根据电功率公式计算电路消耗的总功率。
本题考查学生对串联电路特点,并联电路特点,欧姆定律,电功率公式的灵活运用。
6.【答案】16 减小
【解析】解:由可得,电热水器正常工作时的电流,
由可知,该电热水器应选用16A的插座;
因导体的材料、长度和温度相同时,横截面积越大,导体的电阻越小,
所以,延长线的材料和长度相同时,增大导线横截面积可以减小导线的电阻,
在通过导线的电流一定时,由可知,可以减小导线发热的功率。
故答案为:16;减小。
电热水器正常工作时的功率和额定功率相等,根据求出正常工作时的电流,然后比较得出选用插座的规格;
根据影响电阻大小的因素分析导线横截面积变大时其电阻的变化,电流一定时,根据分析导线的发热功率变化。
本题考查了电功率公式和影响电阻大小因素的应用,是一道较为简单的应用题。
7.【答案】C
【解析】解:家用电器的功率,
四个选项中日光灯的额定功率一般只有几瓦到几十瓦,液晶电视机和笔记本电脑的额定功率一般一百多瓦,空调的额定功率可以达到。
故选:C。
知道家用电器消耗的电能和工作时间,根据求出其功率,然后结合选项得出答案。
本题考查了电功率公式的应用以及对常见用电器额定功率的了解,要求大家在生活中要善于观察。
8.【答案】C
【解析】解:
A、在同一个插座上同时使用多个大功率的用电器,容易造成电流过大,引发火灾,故A错误;
B、雷雨天在室外使用手机打电话时所发射的电磁波容易引来雷电,造成触电事故,故B错误;
C、发现有人触电时,应立即切断电源或用绝缘体把导线挑开,再施救,以免造成被救者也触电,故C正确;
D、导致家庭电路中电流过大的原因可能是发生了短路,也可能是用电器的总功率过大,故D错误。
故选:C。
多个大功率用电器使用同一插座容易造成电流过大,引发火灾;
雷雨天应避免打电话,打电话时所发射的电磁波容易引来雷电,造成触电事故;
发现有人触电,切断电源再进行相应的救治;
家庭电路电流过大的原因有两个:短路或用电器的总功率过大。
本题综合性较强,重点考查了家庭电路的相关知识,与学生生活联系密切,体现了物理知识和生活的联系。
9.【答案】B
【解析】解:A、电流表只能测量通过用电器的电流,电能表能够测量用电器消耗电能的多少,故A错误;
B、消耗电能越快的用电器,表明相同时间消耗的电能多,电功率越大,故B正确;
C、电能的常用单位是“度”,学名是千瓦时,故C错误;
D、消耗电能相同的电风扇和电烙铁,电风扇产生的热量远小于电烙铁产生的热量,故D错误。
故选:B。
①电流表是测量电路电流的仪表,用电器消耗的电能等于两端电压、通过的电流及通电时间的乘积;
②电功率是描述用电器消耗电能快慢的物理量;
③电能的常用单位是千瓦时,也就是度;千瓦是电功率的常用单位;
④用电器是将电能转化为其他形式的能量的装置。
此题考查了电能的测量、单位、电功率的物理意义及电热与电能的关系,正确、全面理解概念是解答的基础。
10.【答案】D
【解析】解:
AB、手不要接触试电笔前端的金属体,必须接触试电笔末端的金属体,使电源和大地之间形成通路,故AB错误;
CD、在使用试电笔时,试电笔的高值电阻和人串联在火线和大地之间,加在两者之间的电压是220V,此时试电笔的高值电阻分担的电压很大,人体分担的电压很小,通过人体的电流很小,氖管发光,不会发生触电事故,因此不能用铁丝代替试电笔中的电阻,故C错误,D正确.
故选
使用试电笔辨别火线时,一定要用手触及笔尾的金属部分,否则容易造成误判,认为带电体不带电是十分危险的.使用测电笔时,不能用手触及试电笔前端的金属探头,这样会造成人身触电事故;
试电笔的内部有一个阻值很大的电阻,当人接触试电笔的笔尾金属体,人和测电笔是串联在电路中,如果两者串联在零线和大地之间,加在两者之间的电压是0V,氖管不发光;如果两者串联在火线和大地之间,加在两者之间的电压是220V,此时试电笔的阻值很大分担的电压很大,人体分担的电压很小,不会超过人体的安全电压,氖管发光,但是不会对人造成伤害.
本题考查了测电笔的使用方法,手指一定要接触笔尾的金属体,不会触电的!
11.【答案】D
【解析】解:A、导体的材料和长度一定时,导体的横截面积越大,导体的电阻越小,并联的用电器越多,相当于增加了导体的横截面积,电路的总电阻越小,故A错误。
B、由A选项知,并联的用电器越多,电路的总电阻越小,根据得,电源电压不变,电路中的电流越大,故B错误。
C、家庭电路中导线是有电阻的,进户线在干路上,电路总电流增大,进户线的电阻不变,根据欧姆定律得,进户线电压增大,电源电压不变,根据串联电路两端的总电压等于各部分导体两端的电压之和,所以用电器两端的电压减小,故C错误。
D、用电器的电阻不变,用电器两端的电压减小,根据得,用电器的实际功率减小,故D正确。
故选:D。
导体的材料和长度一定时,导体的横截面积越大,导体的电阻越小,并联的用电器越多,相当于增加了导体的横截面积,电路的总电阻越小,电路总电流越大。
进户线和用电器是串联的,进户线的电阻不变,电流增大,电压增大,所以用电器两端电压减小,用电器的电阻不变,可以判断用电器的实际功率变小。
本题从生活实际出发,考查了、、串联电路电压特点等,综合性很强,密切联系实际,体现生活处处皆物理。
12.【答案】AD
【解析】解:A、磁体周围始终存在磁场,借助细铁屑可以显示磁体周围的磁场分布特点,但不是将原来不存在的磁场显示出来。故A错误;
B、磁铁两端的铁屑较密集,说明磁铁两端的磁性是较强的,故B正确;
C、铁屑受到磁场的作用,轻敲玻璃板,铁屑与玻璃板分离后,不受摩擦力,铁屑逐渐有序排列。故C正确;
D、铜屑不容易被磁化,不能代替铁屑,故D错误。
故选:AD。
在磁体周围空间存在一种特殊的物质,这种物质能对放入其中的磁体产生力的作用,这就是磁场;
磁体两极的磁性是最强的;
为了减小铁屑与玻璃板之间的摩擦,需轻敲玻璃板,使铁屑在磁场力作用下运动起来;
在磁体的作用下,使原来没有磁性的物体获得磁性的过程叫磁化,铜不容易被磁化。
此题考查了磁场的存在、性质、磁化、惯性现象等知识点,是一道综合题。需要清楚的是,磁场客观存在,利用细铁屑显示磁场分布,体现的是转换思想。
13.【答案】BC
【解析】解:
A、由图知,闭合开关时,两电阻串联,电压表测的电压,电流表测电路的电流,接着再闭合开关,短路,电路为的简单电路,此时电压表测电源电压,由串联电路电压的规律可知,电压表示数变大,故A错误;
B、根据串联电阻的规律可知,再闭合开关后电路中电阻变小,由欧姆定律可知,电流表示数变大,故B正确;
C、由欧姆定律可知,闭合开关前后,电压表和电流表示数的比值等于的阻值,则该比值为不变,故C正确;
D、因电压表和电流表示数变大,所以电压表和电流表示数的乘积变大,故D错误。
故选:BC。
分析闭合开关和再闭合开关时电路的连接及电表测量的物理量,由串联电路电压的规律可知电压表示数的变化;
根据串联电阻的规律分析电路中电阻变化,由欧姆定律确定电流表示数的变化;
由欧姆定律分析闭合开关前后电压表和电流表示数的比值变化;
根据电压表和电流表示数都变大进行分析。
本题考查了串联电路的规律和欧姆定律的运用,关键是电路结构的分析。
14.【答案】BC
【解析】解:两灯泡并联在220V的电路两端时,两灯泡两端的电压均为220V,此时两灯泡的实际功率和额定功率相等,所以,,
根据可得,两灯泡的额定电流分别为:
,,
根据欧姆定律可得,两灯泡的电阻分别为:
,;
将它们串联后仍接在电压为220V的电路上,电路总电阻,
串联电路中各处的电流相等,此时电路电流,
根据电功率的变形公式可得
则、灯消耗的功率是,
灯消耗的功率分别,所以,。
故选:BC。
两灯泡并联在220V的电路两端,两灯泡两端的电压均为220V,此时两灯泡的实际功率和额定功率相等,根据分别求出额定电流,再根据欧姆定律求出两灯泡的电阻,两灯泡串联时根据串联电路特点求出电路总电阻,进一步计算电路电流,根据电功率公式的变形公式可计算两灯泡实际功率,最后确定各电功率之间的大小关系。
本题考查了串联电路的电流特点和并联电路的电压特点以及欧姆定律、电功率公式的灵活应用,关键是知道额定电压下灯泡的实际功率和额定功率相等。
15.【答案】
【解析】【分析】
灯泡的接法:火线进入开关,再进入灯泡顶端的金属点;零线直接接入灯泡的螺旋套。
三孔插座的接法:上孔接地线;左孔接零线;右孔接火线。
掌握家庭电路的灯泡、开关、三孔插座、两孔插座、保险丝的接法,同时考虑使用性和安全性。
【解答】
灯泡的接法:火线先进入开关,再进入灯泡顶端的金属点,零线直接接在灯泡的螺旋套上,这样在断开开关时能切断火线,接触灯泡不会发生触电事故。
三孔插座的接法:上孔接地线,左孔接零线,右孔接火线。如图所示:
16.【答案】解:小磁针静止时N极所指的方向为该点的磁场方向,磁感线从磁体的N极出来回到S极的,则磁体的右端为N极,左端为S极,如图所示:
【解析】根据磁极间的相互作用规律:同名磁极相互排斥,异名磁极相互吸引,可得出磁化的磁极的磁性,磁体周围的磁感线从N极出发回到S极。
本题考查了磁极间的相互作用规律和磁感线的特点,难度不大,要掌握。
17.【答案】电流和通电时间 温度计示数 通过导体的电流和通电时间相同时,电阻越大,产生的热量越多 焦耳
【解析】解:实验中将两个电阻丝串联,目的是为了控制电流和通电时间相同,煤油吸收热量的多少是通过温度计示数的变化反映出来的;
实验中,两烧瓶中电阻丝串联通过的电流相同,甲瓶中铜丝的电阻比乙瓶中镍铬合金丝的电阻小,通电时间相同,乙瓶中的温度计示数升高的快,说明乙瓶中产生的热量多,由此可得出结论:通过导体的电流和通电时间相同时,电阻越大,产生的热量越多;
英国物理学家焦耳做了大量实验,于1840年最先精确地确定了电流产生的热量跟电流、电阻和通电时间的关系,为了纪念他做出的贡献,人们将他的名字命名为热量能量的单位。
故答案为:电流和通电时间;温度计示数;通过导体的电流和通电时间相同时,电阻越大,产生的热量越多;焦耳。
串联时电流相同;导体产生的热量是要通过煤油的温度变化体现出来;
通过比较温度计示数的变化情况和电阻的大小关系得出结论;
在大量实验的基础上,英国物理学家焦耳找出了电流产生的热量与电流、电阻、通电时间的关系,即发现了焦耳定律。
本题主要考查了影响导体产生热量的多少与导体电阻的关系,并且考查了控制变量法和转换法在此实验中的应用以及学生对物理学史的掌握情况。
18.【答案】右 定值电阻断路 移动滑动变阻器改变两端的电压值,多测几组电流、电压的数据,取几次电阻的平均值作为电阻的测量结果
【解析】解:开关闭合前,滑动变阻器的滑片P要移动到阻值最大处的最右端;
连接好电路闭合开关,发现电流表示数为零,电路可能断路,而电压表指针发生明显偏转,电压表与电源连通,若电路中只有一处发生故障,则故障的原因可能是定值电阻断路;
排除故障后,闭合开关,调整滑片P到某一位置后,若两表的示数分别如图乙、丙所示,其中电压表选用小量程,分度值为,电压为,电流表选用小量程,分度值为,示数为,由欧姆定律,此次测得电阻的结果为:
;
为了减小误差,应该移动滑动变阻器改变两端的电压值,多测几组电流、电压的数据,取几次电阻的平均值作为电阻的测量结果。
故答案为:右;定值电阻断路;;; ;移动滑动变阻器改变两端的电压值,多测几组电流、电压的数据,取几次电阻的平均值作为电阻的测量结果。
开关闭合前,滑动变阻器的滑片P要移动到阻值最大处;
若电流表示数为0,说明电路可能断路;电压表示数接近电源电压,说明电压表与电源连通,则与电压表并联的支路以外的电路是完好的,则与电压表并联的电路断路了;
根据电表选用的量程确定分度值读数,由欧姆定律求出电阻;
取几次电阻的平均值作为电阻的测量结果可减小误差。
本题用电流表和电压表测电阻,考查注意事项、故障分析、电表读数、电阻计算及数据处理。
19.【答案】滑动变阻器处断路 电压表 亮 小灯泡灯丝电阻随温度升高而增大
【解析】解:小灯泡标有“”字样,故电压表选“的量程”,根据滑动变阻器滑片向B端滑动时接入电路的阻值变大,确定滑动变阻器接右下接线柱,连接实物图如下:
发现无论怎样调节滑动变阻器的滑片,小灯泡都不亮,电流表和电压表均无示数。小红找来一根完好的导线,一端连在电源负极,另一端触碰接线柱A、B、C,发现只有触碰接线柱C时,小灯泡才发光,若电路中只有一处故障,且各器材、导线均完好,则电路故障可能是:滑动变阻器断路。
调节滑动变阻器过程中,应观察电压表的示数,确定小灯泡是否达到了额定功率。图2中示数为,而小灯泡额定电压为,故需让小灯泡电压变大,因为电源电压不变,可将滑片向A端调节,使滑动变阻器电压变小。
额定功率。实际功率越大,小灯泡越亮。
电压升高,电阻温度会升高,小灯泡灯丝电阻随温度升高而增大。
故答案为:如图:
滑动变阻器处断路;
电压表;A;
;亮;
小灯泡灯丝电阻随温度升高而增大。
根据灯的额定电压为确定电压表选用小量程与灯并联。根据滑动变阻器滑片向B端滑动时接入电路的阻值变大,确定滑动变阻器接右下接线柱。
发现无论怎样调节滑动变阻器的滑片,灯泡都不亮,电压表和电流表均无示数,说明电路断路;找来一根完好的导线一端连在电源负极,另一端触碰接线柱A、B、C,当发现只有触碰接线柱C时,灯泡才发光,说明滑动变阻器断路。
已知小灯泡的额定电压,故调节滑动变阻器过程中,应观电压表示数。图2中示数为,而小灯泡额定电压为,故需让小灯泡电压变大。
额定电压为,用第2次实验的数据,根据计算额定功率。实际功率越大,小灯泡越亮。
电压升高,电阻温度会升高,小灯泡灯丝电阻随温度升高而增大。
本题考查小灯泡的额定功率的实验,重点考查了实物图连接、电路故障分析、功率的计算等问题,有一定难度。
20.【答案】低温焖饭
【解析】解:
由图知,只闭合开关时,电路为的简单电路;两开关都闭合时,两电阻并联;
因并联电路的总电阻小于其中任一分电阻,所以根据可知,两开关都闭合时,电路总功率最大,此时电饭锅处于高温烧煮挡;则只闭合开关时,电饭锅处于低温焖饭挡;
高温烧煮挡的功率为660W,根据可得,高温烧煮时干路中的电流:
;
当开关和都闭合时,电饭锅处于高温烧煮挡,
由欧姆定律可得,总电阻为,
根据并联电阻的规律:
即
解得;
只闭合时,电路为的简单电路,电饭锅处于低温焖饭挡,
则低温焖饭挡的功率为:
,
由得,电饭锅低温焖饭消耗的电能:
。
答:低温焖饭;
高温烧煮时干路中的电流是3A;
电阻丝的阻值为;
电饭锅低温焖饭消耗的电能是。
分析开关转换时电路的连接,根据并联电阻的规律及确定不同挡位电路的连接;
已知高温烧煮挡的功率,根据求出高温烧煮时干路中的电流;
当开关和S都闭合时,由欧姆定律求出总电阻;根据并联电阻的规律求出的阻值;
根据得出低温焖饭挡的功率,由求出电饭锅低温焖饭消耗的电能。
本题考查并联电路的规律、欧姆定律、电功率公式和电功公式的运用,关键是明确不同挡位电路的结构。
21.【答案】热 A
【解析】解:由图1和题目可知,本月消耗的电能为:
,
应缴纳电费:
元元;
①电热水壶中的电热管工作时利用的是电流的热效应;三脚插头的A脚与用电器外壳相连,当三脚插头插入三孔插座时,三脚插头的A脚与三孔插座中接地线的孔相连,使金属外壳与大地相连通,这样万一用电器的金属外壳带电,电流会通过地线导入大地,防止触电事故的发生;
②电热丝的电阻:
;
③电热水壶单独工作消耗的电能:
,
,
电热水壶的实际功率:
,
因为,所以电热水壶没有正常工作。
答:本月他家应缴纳电费33元;
①热;A;
②电热水壶电热丝的电阻是;
③电热水壶没有正常工作。
电能表显示的数字中最后一位是小数,单位为,月底与月初两次示数之差即为本月的用电量,乘以电价可得应缴的电费;
电热水器中的电热管工作时利用的是电流的热效应;三脚插头中的长脚要与用电器外壳相连;通过铭牌利用公式可求得电阻;根据电能表的参数和表盘转动的圈数求出消耗的电能,然后根据公式求出实际功率,再与额定功率比较得出电热水壶是否能正常工作。
本题是电热综合题,主要考查了电流的热效应、电能的测量、三孔插座中的地线插孔和三脚插头中与外壳相连插头的作用、电功、电功率公式的灵活运用。
