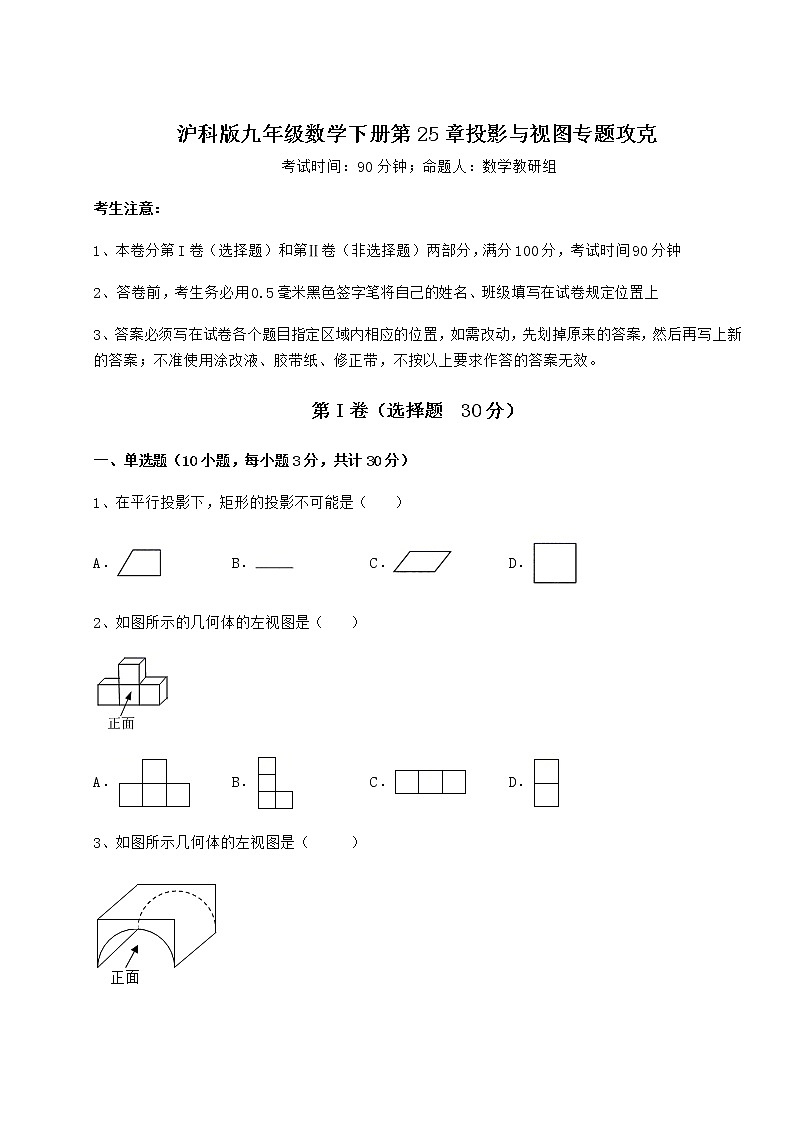

数学九年级下册第25章 投影与视图综合与测试测试题

沪科版九年级数学下册第25章投影与视图专题攻克

 考试时间：90分钟；命题人：数学教研组

考生注意：

1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟

2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上

3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题  30分）

一、单选题（10小题，每小题3分，共计30分）

1、在平行投影下，矩形的投影不可能是（    ）

A． B． C． D．

2、如图所示的几何体的左视图是（    ）

A． B． C． D．

3、如图所示几何体的左视图是（      ）

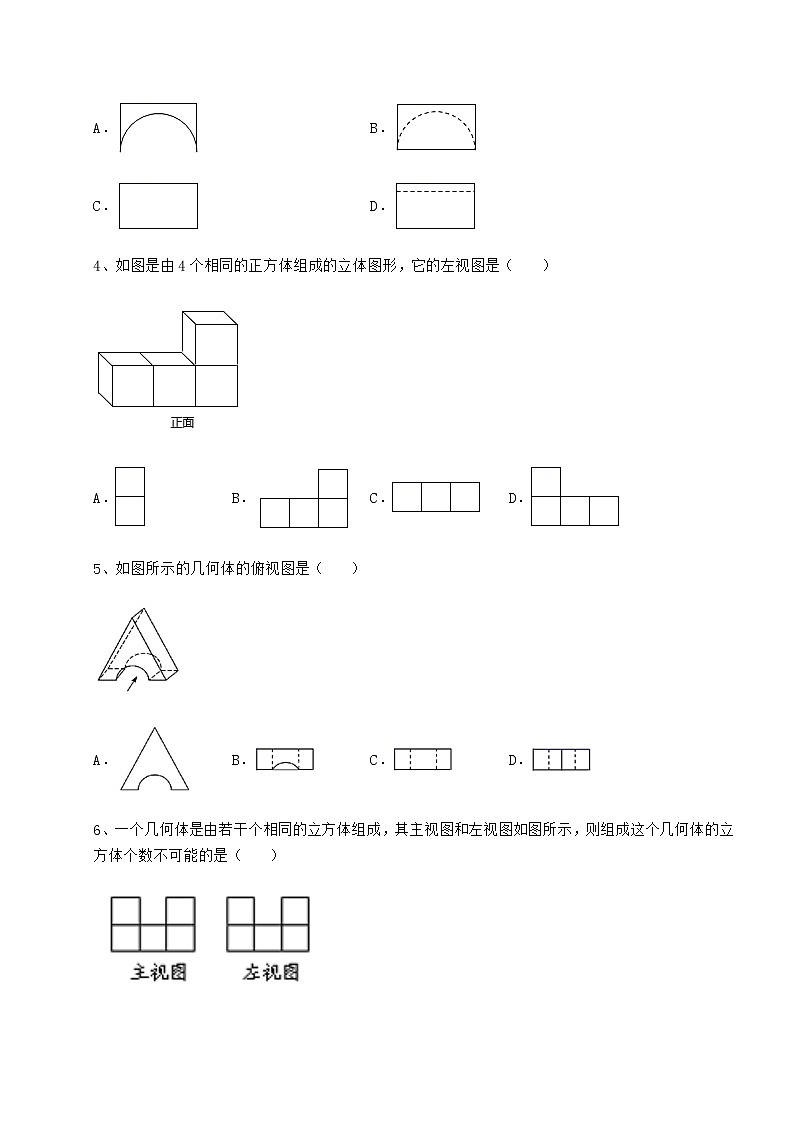

A． B．

C． D．

4、如图是由4个相同的正方体组成的立体图形，它的左视图是（    ）

A． B． C． D．

5、如图所示的几何体的俯视图是（    ）

A． B． C． D．

6、一个几何体是由若干个相同的立方体组成，其主视图和左视图如图所示，则组成这个几何体的立方体个数不可能的是（    ）

A．15个 B．13个 C．11个 D．5个

7、如图，几何体的左视图是（    ）

A． B． C． D．

8、下面的三视图所对应的几何体是（　　）

A．  B．

C．  D．

9、如图是由几个小立方体所搭成的几何体从上面看到的平面图形，小正方形中的数字表示在该位置小立方体的个数，则这个几何体从正面看到的平面图形为（    ）

A．  B．

C．  D．

10、如图所示的几何体的俯视图是（  ）

A． B．C． D．

第Ⅱ卷（非选择题  70分）

二、填空题（5小题，每小题4分，共计20分）

1、如图所示是从不同的方向观察一个圆柱体得到的形状图，由图中数据计算此圆柱体的侧面积为________（结果保留）．

从正面看          从左面看        从上面看

2、一个几何体由一些大小相同的小正方体组成，如图写出是它的主视图和左视图，那么组成该几何体所需小正方体的个数最多为____

3、圆锥的母线长为5，侧面展开图的面积为20π，则圆锥主视图的面积为_________．

4、如图是由五个棱长均为1的正方体搭成的几何体，则它的左视图的面积为________．

5、用小立方块搭一几何体，它的主视图和俯视图如图所示，这个几何体最少要_____个立方块，最多要______个立方块．

三、解答题（5小题，每小题10分，共计50分）

1、如图，是由7个棱长都为1的小正方体组合成的简单几何体，请分别画出从正面、左面、上面看到的几何体的形状图；

2、用若干个小立方块搭一几何体，使它从正面看和从上面看得到的图形如图所示．从上面看得到的图形中小正方形里的字母表示在该位置小立方块的个数．请问：

（1）表示几？这个几何体由几个小立方块搭成？

（2）画出该几何体从左面看得到的图形．

3、一个物体由几个相同的正方体堆叠成，从三个不同方向观察得到的图形如图所示，试回答下面的问题：

（1）该物体共有几层？

（2）一共需要几个正方体叠成？

4、（1）添线补全下列几何体的三种视图．

（2）如图，在地面上竖直安装着AB、CD、EF 三根立柱，在同一时刻同一光源下立柱AB、CD 形成的影子为BG与DH．

①填空：判断此光源下形成的投影是：               投影；

②作出立柱EF在此光源下所形成的影子．

5、画出下列几何体的主视图、左视图与俯视图．

-参考答案-

一、单选题

1、A

【分析】

根据平行投影得出矩形的投影图形解答即可．

【详解】

在平行投影下，矩形的投影图形可能是线段、矩形、平行四边形，不可能是直角梯形，

故选A．

【点睛】

本题考查了平行投影，关键是根据平行投影得出矩形的投影图形．

2、D

【分析】

根据左视图的定义即可得．

【详解】

解：左视图是指从左面观察几何体所得到的视图，

这个几何体的左视图是，

故选：D．

【点睛】

本题考查了左视图，熟记定义是解题关键．

3、D

【分析】

找到从左面看所得到的图形即可，注意所有的看到的棱都变现在左视图中．

【详解】

解：从左视图看，易得到一个矩形，矩形中有一条横行的虚线，

故选：D

【点睛】

本题考查简单组合体的三视图，解题的关键是理解三视图的定义，属于中考常考题型．

4、A

【分析】

从正面看，注意“长对正，宽相等、高平齐”，根据所放置的小立方体的个数判断出左视图图形即可．

【详解】

从左面看所得到的图形为A选项中的图形．

故选A

【点睛】

本题考查了几何体的三视图的知识，从正面看的图形是主视图，从左面看到的图形是左视图，从上面看到的图象是俯视图．掌握以上知识是解题的关键．

5、D

【分析】

根据从上面看得到的图形是俯视图，可得答案．

【详解】

从上面看得到的图形是

故选D

【点睛】

本题考查了三视图的知识，掌握从上边看得到的图形是俯视图是关键．

6、A

【分析】

根据主视图和左视图，分别找出每行每列立方体最多的个数，相加即可判断出答案．

【详解】

综合主视图与左视图，第一行第1列最多有2个，第一行第2列最多有1个，第一行第3列最多有2个；第二行第1列最多有1个，第二行第2列最多有1个，第二行第3列最多有1个；第三行第1列最多有2个，第三行第2列最多有1个，第三行第3列最多有2个，

所以最多有（个），不可能有15个．

故选：A．

【点睛】

本题考查三视图，根据题目给出的视图，出每行每列的立方体个数是解题的关键．

7、D

【分析】

根据从左边看得到的图形是左视图，可得答案．

【详解】

根据左视图的定义可知，这个几何体的左视图是选项D，

故选：D．

【点睛】

本题考查简单组合体的三视图，解题的关键是理解三视图的定义．

8、C

【分析】

根据“俯视打地基、主视疯狂盖、左视拆违章”得出组成该几何体的小正方体分布情况，继而得出答案．

【详解】

解：根据三视图知，组成该几何体的小正方体分布情况如下：

与之相对应的C选项，

故选：C．

【点睛】

本题考查由三视图判断几何体，关键是由主视图和左视图、俯视图可判断确定几何体的具体形状．

9、B

【分析】

几何体从上面看到的每个数字是该位置小立方体的个数，可得从正面看共有3列，2层，从左往右的每列的小立方体的个数为1，2，1，从上往下的每层的小立方体的个数为1，3，即可求解

【详解】

解：几何体从上面看到的每个数字是该位置小立方体的个数，可得从正面看共有3列，2层，从左往右每列的小立方体的个数为1，2，1，从上往下每层的小立方体的个数为1，3，

所以这个几何体从正面看到的平面图形为

故选：B

【点睛】

本题主要考查了几何体的三视图，熟练掌握三视图是观测者从三个不同位置观察同一个几何体，画出的平面图形；（1）从正面看：从物体前面向后面正投影得到的投影图，它反映了空间几何体的高度和长度；（2）从侧面看：从物体左面向右面正投影得到的投影图，它反映了空间几何体的高度和宽度；（3）从上面看：从物体上面向下面正投影得到的投影图，它反应了空间几何体的长度和宽度是解题的关键．

10、C

【分析】

根据几何体的俯视图即为从几何体的上面看到的形状，判断即可．

【详解】

解：从上面看该几何体，所看到的图形如下：

故选：C．

【点睛】

本题考查简单组合体的三视图，理解视图的意义，解题的关键是：掌握俯视图的画法是正确判断的前提．

二、填空题

1、

【分析】

根据主视图确定出圆柱体的底面直径与高，然后根据圆柱体的侧面积公式列式计算即可得解．

【详解】

解：由图可知，圆柱体的底面直径为2，高为3，

所以，侧面积．

故答案为：．

【点睛】

本题考查了立体图形的三视图和学生的空间想象能力，圆柱体的侧面积公式，解题的关键是根据主视图判断出圆柱体的底面直径与高．

2、8

【分析】

根据三视图还原简单几何体，由主视图知物体共三列，且左侧一列高两层，中间一列高1层，右侧一列最高两层；由左视图可知左侧两，右侧一层，即可计算出小正方体的最少块数．

【详解】

解：由题中所给出的主视图知物体共三列，且左侧一列高两层，中间一列高1层，右侧一列最高两层；

由左视图可知左侧两，右侧一层，所以图中的小正方体最多5+3＝8块．

故答案为8

【点睛】

本题主要考查了三视图，明确三视图的定义以及由三视图还原几何体的法则是解题关键．

3、12

【分析】

圆锥的主视图是等腰三角形，根据圆锥侧面积公式S=πrl代入数据求出圆锥的底面半径长，再由勾股定理求出圆锥的高即可．

【详解】

解：根据圆锥侧面积公式：S=πrl，圆锥的母线长为5，侧面展开图的面积为20π，

故20π=π×5×r，

解得：r=4．

由勾股定理可得圆锥的高

∴圆锥的主视图是一个底边为8，高为3的等腰三角形，

∴它的面积=，

故答案为：12．

【点睛】

本题考查了三视图的知识，圆锥侧面积公式的应用，正确记忆圆锥侧面积公式是解题关键．

4、3

【分析】

根据从左边看得到的图形是左视图，可得答案．

【详解】

解：从左边看，底层是两个小正方形，上层的右边是一个小正方形，

因为每个小正方形的面积为1，所以则它的左视图的面积为3．

故答案为：3．

【点睛】

本题考查了简单组合体的三视图，从左边看得到的图象是左视图．

5、

【分析】

依据主视图可得俯视图中各位置小正方体的个数，进而得到这个几何体中正方体最少和最多的个数．

【详解】

由主视图可得，这个几何体（第2列，第3列组合不唯一）最少要1+3+4=8个立方块；

由主视图可得，这个几何体最多要1+4+6=11个立方块；

故答案为：8，11．

【点睛】

本题主要考查三视图判断几何体，解题时应分别根据主视图、俯视图和左视图想象几何体的前面、上面和左侧面的形状，然后综合起来考虑整体形状．

三、解答题

1、见解析

【分析】

根据三视图的含义，分别画出从正面，从左面，从上面看到的平面图形即可.

【详解】

解：如图，主视图，左视图，俯视图如下：

【点睛】

本题考查的是画简单组合体的三视图，在画图时一定要将物体的边缘、棱、顶点都体现出来，看得见的轮廓线都画成实线，看不见的画成虚线，不能漏掉．本题画几何体的三视图时应注意小正方形的数目及位置．

2、（1）x=1，由7个小立方块搭成（2）见解析

【分析】

（1）根据主视图和俯视图之间的关系，可得到x的值，故可求出几何体的小立方块的个数；

（2）根据左视图的特点即可作图 ．

【详解】

解：（1）由主视图和俯视图之间的关系，可得x=1

∴小立方块的个数为6+1=7个；

（2）从左面看得到的图形如下：

【点睛】

本题考查简单组合体的三视图，画三视图时注意“长对正，宽相等，高平齐”．

3、（1）三层；（2）9

【分析】

（1）由主视图与左视图可以得到该堆砌图形有3层；

（2）结合三种视图分析每个位置的小正方体的个数，再写在俯视图中，从而可得答案.

【详解】

解：（1）由主视图与左视图可得：这个物体一共有三层.

（2）结合三种视图可得：各个位置的小正方体的个数如图示：

所以这个图形一共由9个小正方体组成.

【点睛】

本题考查的是根据三视图还原几何体，掌握“由小正方体堆砌图形的三视图还原堆砌图形”是解本题的关键.

4、（1）画图见详解；（2）①中心；②见详解．

【分析】

（1）根据三视图的画图原理，看见的线是实线，看不见的线是虚线，左视图中补画燕尾槽底部线用虚线，俯视图中燕尾槽开口部分两条线用实线补画，燕尾槽底部两条线用虚线补画即可；

（2）①连结AG，并反向延长，两CH并反向延长两射线交于点O，则点O就是光源，根据中心投影的定义“由同一点（点光源）发出的光线形成的投影叫做中心投影”即可得；

②连接OE，并延长与地面相交，交点为I，如图FI为立柱EF在光源O下的投影即可．

【详解】

解：（1）根据三视图的画图原理，左视图中补画燕尾槽底部线用虚线，俯视图中燕尾槽开口部分两条线用实线补画，燕尾槽底部两条线用虚线补画；

（2）①连结AG，并反向延长，两CH并反向延长两射线交于点O，则点O就是光源，由中心投影的定义得：此光线下形成的投影是：中心投影

故答案为：中心；

②如图，连接OE，并延长与地面相交，交点为I，则FI为立柱EF在光源O下所形成的影子．

【点睛】

本题考查了补画三视图实线与虚线，中心投影的定义，根据已知立柱的影子确认光源的位置，在光源下画立柱影子，掌握补画三视图实线与虚线区别，中心投影的定义，两立柱与影子确认光源的位置，在光源下画立柱影子是解题关键．

5、见解析

【分析】

主视图是从物体的正面看得到的视图，左视图是从物体的左面看得到的视图，俯视图是从物体的上面看得到的视图．

【详解】

如图所示：主视图

左视图

俯视图

【点睛】

本题考查简单组合体的三视图，掌握三视图的画法是正确判断的前提，画三视图时应注意“长对正，宽相等、高平齐”．
