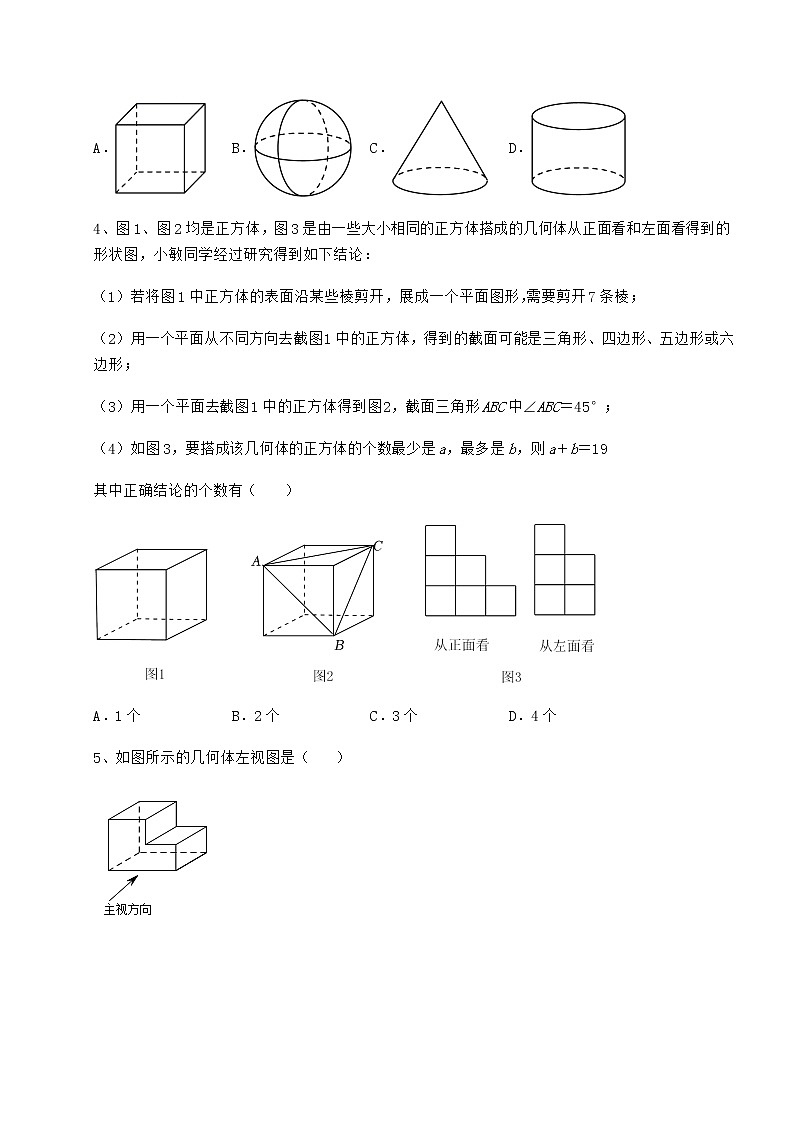

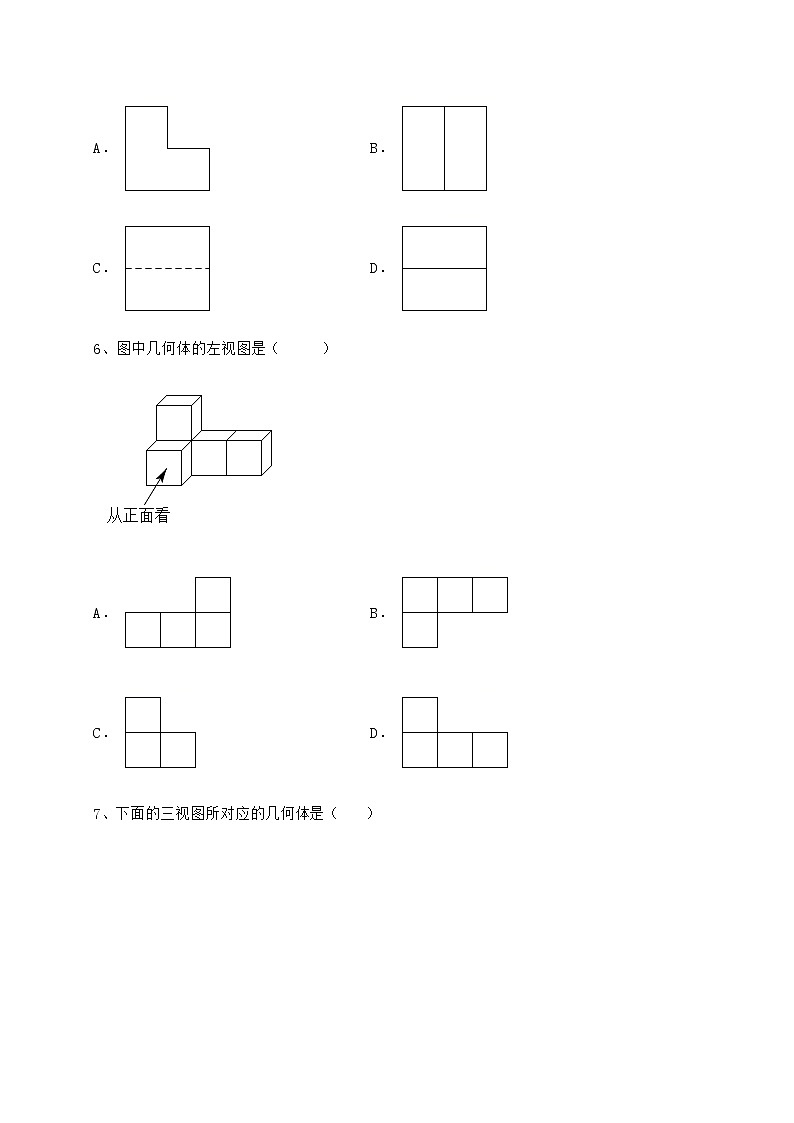

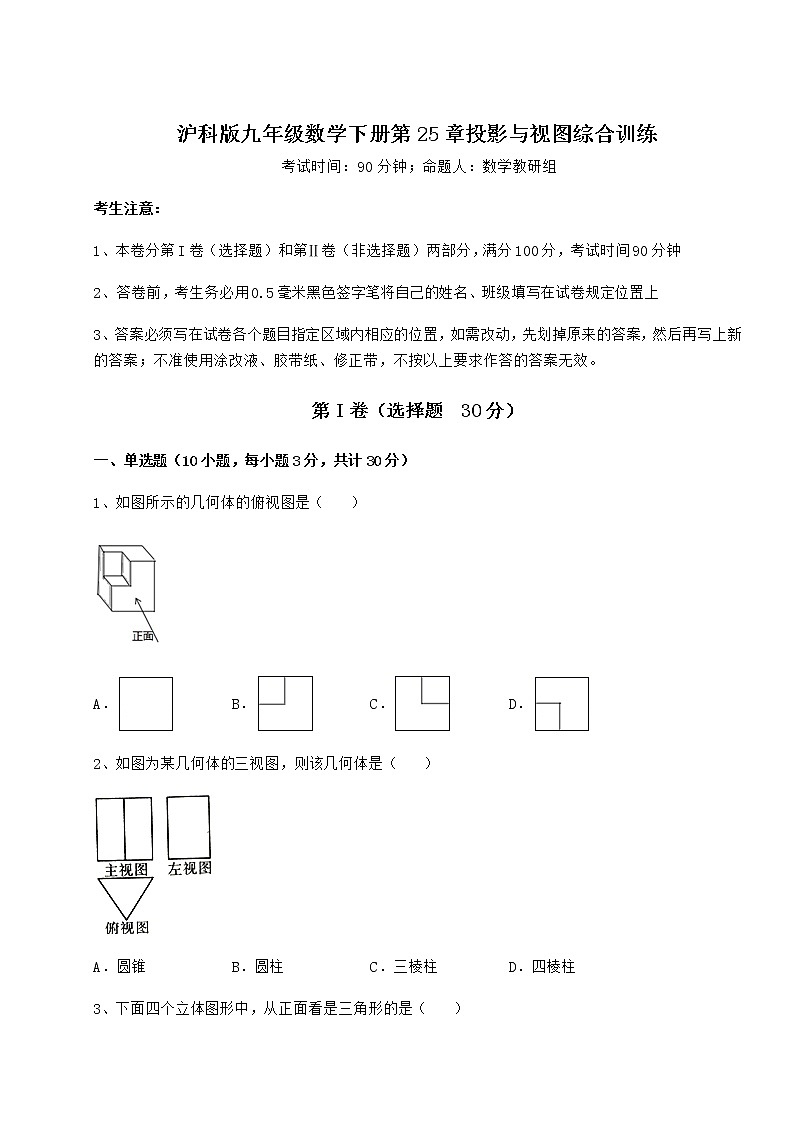

沪科版九年级数学下册第25章投影与视图综合训练 考试时间：90分钟；命题人：数学教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题  30分）一、单选题（10小题，每小题3分，共计30分）1、如图所示的几何体的俯视图是（    ）A． B． C． D．2、如图为某几何体的三视图，则该几何体是（    ）A．圆锥 B．圆柱 C．三棱柱 D．四棱柱3、下面四个立体图形中，从正面看是三角形的是（　　）A． B． C． D．4、图1、图2均是正方体，图3是由一些大小相同的正方体搭成的几何体从正面看和左面看得到的形状图，小敏同学经过研究得到如下结论：（1）若将图1中正方体的表面沿某些棱剪开，展成一个平面图形，需要剪开7条棱；（2）用一个平面从不同方向去截图1中的正方体，得到的截面可能是三角形、四边形、五边形或六边形；（3）用一个平面去截图1中的正方体得到图2，截面三角形ABC中∠ABC＝45°；（4）如图3，要搭成该几何体的正方体的个数最少是a，最多是b，则a＋b＝19其中正确结论的个数有（    ）A．1个 B．2个 C．3个 D．4个5、如图所示的几何体左视图是（    ）A． B．C． D．6、图中几何体的左视图是（      ）A． B．C． D．7、下面的三视图所对应的几何体是（　　）A．  B． C．  D．8、如图所示的几何体，它的左视图是（    ）A． B． C． D．9、如图是一根空心方管，它的主视图是（　　）A． B． C． D．10、如图，将一块含30°角的三角板ABC的直角顶点C放置于直线m上，点A，点B在直线m上的正投影分别为点D，点E，若AB＝10，BE＝3，则AB在直线m上的正投影的长是（　　）A．5 B．4 C．3+4 D．4+4第Ⅱ卷（非选择题  70分）二、填空题（5小题，每小题4分，共计20分）1、如图，是由若干个完全相同的小正方体组成的一个几何体的主视图和左视图，则组成这个几何体的小正方体的个数最少是_________个．2、如图是某几何体的三视图（其中主视图也称正视图，左视图也称侧视图）．已知主视图和左视图是两个全等的矩形．若主视图的相邻两边长分别为2和3，俯视图是直径等于2的圆，则这个几何体的体积为_______．3、如图，王华晚上由路灯A下的B处走到C处时，测得影子CD的长为1米，继续往前走3米到达E处时，测得影子EF的长为2米，已知王华的身高是1.5米，那么路灯A的高度AB＝_____米．4、请你写出一种几何体，使得它的主视图、左视图和俯视图都一样，它是______5、一空间几何体的三视图如图所示，则这个几何体的表面积是________．三、解答题（5小题，每小题10分，共计50分）1、如图，由10个同样大小的小正方体搭成的几何体．（1）请在网格中分别画出几何体的主视图和俯视图；（画图用2B铅笔加黑加粗）（2）如果在这个几何体上再添加一些相同的小正方体，并保持这个几何体的主视图和俯视图不变，那么最多还可以再添加     个小正方体．2、（1）添线补全下列几何体的三种视图．（2）如图，在地面上竖直安装着AB、CD、EF 三根立柱，在同一时刻同一光源下立柱AB、CD 形成的影子为BG与DH．①填空：判断此光源下形成的投影是：               投影；②作出立柱EF在此光源下所形成的影子．3、如图，是由一些大小相同的小正方体组合成的简单几何体．（1）图中有_______块小正方体；（2）该几何体从正面看所得到的平面图形如图所示，请你在下面方格纸中分别画出从左边看和从上边看它所得到的平面图形．4、如图，是由一些大小相同且棱长为1的小正方形组合成的简单几何体．（1）这几个简单几何体的表面积（包含底面部分）是___________；（2）该几何体的立体图形如图所示，请在如图方格纸中分别画出它的从左面看和从上面看到的图形（请用铅笔涂上阴影）5、小华在不同时间于天安门前拍了几幅照片，下面哪幅照片是在下午拍摄的？ -参考答案-一、单选题1、D【分析】根据从上边看得到的图形是俯视图，可得答案．【详解】解：结合所给几何体，其俯视图应为一个正方形，然后在正方形内部的左下角还有一个小长方形，故选D．【点睛】本题主要考查了简单几何体的三视图，熟知三视图的定义是解题的关键．2、C【分析】根据三视图判断该几何体即可．【详解】解：根据该几何体的主视图与左视图均是矩形，主视图中还有一条棱，俯视图是三角形可以判断该几何体为三棱柱．故选：C．【点睛】本题考查三视图，解题的关键是理解三视图的定义，属于中考常考题型．3、C【分析】找到从正面看所得到的图形为三角形即可．【详解】解：A、主视图为正方形，不符合题意；B、主视图为圆，不符合题意；C、主视图为三角形，符合题意；D、主视图为长方形，不符合题意．故选：C．【点睛】本题考查了三视图的知识，主视图是从物体的正面看得到的视图．4、B【分析】根据正方体的棱的条数以及展开后平面之间应有棱连着可判断（1）；正方体有六个面，用平面去截正方体时最多与六个面相交得六边形，最少与三个面相交得三角形可判断（2）（3）；作出相应的俯视图，标出搭成该几何体的小正方体的个数最多（少）时的数字即可．为【详解】解：（1）若将图1中正方体的表面沿某些棱剪开，展成一个平面图形，需要剪开7条棱；正确，因为正方体有6个表面，12条棱，要展成一个平面图形必须5条棱连接，所以至少要剪开12﹣5＝7条棱．（2）用一个平面从不同方向去截图1中的正方体，得到的截面可能是三角形、四边形、五边形或六边形；正确，因为用平面去截正方体时最多与六个面相交得六边形，最少与三个面相交得三角形．（3）用一个平面去截图1中的正方体得到图2，截面三角形ABC中∠ABC＝45°；错误，因为△ABC是等边三角形，所以∠ABC＝60°．（4）如图3，要搭成该几何体的正方体的个数最少是a，最多是b，则a+b＝19．错误，应该是a＝6，b＝11，a+b＝17．故选：B．【点睛】此题主要考查了正方体的展开图的性质，截正方体以及简单组合体的三视图等知识，根据展开图的性质得出一个平面图形必须5条棱连接是解题关键．5、C【分析】找到从几何体的左面看所得到的图形即可，注意所有的看到的棱都应表现在左视图中．【详解】解：从几何体的左面看，是一列两个矩形，矩形的中间用虚线隔开．故选C．【点睛】此题主要考查了简单几何体的三视图，关键是掌握左视图所看的位置．6、B【分析】根据左视图是从物体左面看，所得到的图形进行解答即可．【详解】解：图中几何体的左视图是：故选：B．【点睛】本题主要考查了简单组合体的三视图，解题的关键是掌握主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．7、C【分析】根据“俯视打地基、主视疯狂盖、左视拆违章”得出组成该几何体的小正方体分布情况，继而得出答案．【详解】解：根据三视图知，组成该几何体的小正方体分布情况如下：与之相对应的C选项，故选：C．【点睛】本题考查由三视图判断几何体，关键是由主视图和左视图、俯视图可判断确定几何体的具体形状．8、D【分析】左视图：从物体左面所看的平面图形，注意：看到的棱画实线，看不到的棱画虚线，据此进行判断即可．【详解】解：如图所示，几何体的左视图是：故选：D．【点睛】本题考查简单组合体的三视图，正确掌握观察角度是解题关键．9、A【分析】根据从正面看得到的图形是主视图，可得答案．【详解】解：从正面看，是内外两个正方形，故选A．【点睛】本题考查了简单组合体的三视图，从正面看得到的图形是主视图，注意看不到的线画虚线．10、C【分析】根据30°角所对的直角边等于斜边的一半，可得AC=5，根据锐角三角函数可得BC的长，再根据勾股定理可得CE的长；通过证明△ACD∽△CBE，再根据相似三角形的性质可得CD的长，进而得出DE的长．【详解】解：在Rt△ABC中，∠ABC=30°，AB=10，∴AC=AB=5，BC=AB•cos30°=10×，在Rt△CBE中，CE=，∵∠CAD+∠ACD=90°，∠BCE+∠ACD=90°，∴∠CAD=∠BCE，∴Rt△ACD∽Rt△CBE，∴，∴CD=，∴DE=CD+BE=，即AB在直线m上的正投影的长是，故选：C．【点睛】本题考查了平行投影，掌握相似三角形的判断与性质以及勾股定理是解答本题的关键．二、填空题1、3【分析】画出模拟俯视图，根据主对列，左对行进行标数，相同取同，不同取0即可得出答案．【详解】已知主视图和左视图求堆积几何体最少的情况：画模拟俯视图，主对列，左对行进行标数，相同取同，不同取0．具体如下图：故答案为：3．【点睛】考查学生对三视图的掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，主视图疯狂盖，左视图拆违章”就更容易得到答案．2、【分析】由三视图判断出几何体的形状以及相关长度，根据圆柱的体积公式计算即可．【详解】解：由三视图可知：该几何体是圆柱，该圆柱的底面直径为2，高为3，∴这个几何体的体积为=，故答案为：．【点睛】本题考查了几何体的三视图，圆柱的体积，解题的关键是判断出该几何体为圆柱．3、6【分析】根据在同一时刻物高和影长成正比，即在同一时刻的两个物体，影子，经过物体顶部的太阳光线三者构成的两个直角三角形相似解答．【详解】解：∵ ，当王华在CG处时，Rt△DCG∽Rt△DBA，即＝，当王华在EH处时，Rt△FEH∽Rt△FBA，即，∴＝，∵CG＝EH＝1.5米，CD＝1米，CE＝3米，EF＝2米，设AB＝x，BC＝y，∴，即，即2（y+1）＝y+5，解得：y＝3，则，解得，x＝6米．即路灯A的高度AB＝6米．【点睛】本题综合考查了中心投影的特点和规律以及相似三角形性质的运用．解题的关键是利用中心投影的特点可知在这两组相似三角形中有一组公共边，利用其作为相等关系求出所需要的线段，再求公共边的长度．4、球【分析】主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．【详解】解：球的3个视图都为圆；正方体的3个视图都为正方形；所以主视图、左视图和俯视图都一样的几何体为球、正方体等．故答案为：答案不唯一，如球、正方体等．【点睛】本题考查了几何体的三种视图，掌握常见几何体的三视图是关键．5、48π【分析】由题意推知几何体是圆柱，高为5cm，底面半径为3cm，根据圆柱的表面积公式可求可求其表面积．【详解】解：由题意推知几何体是圆柱，从主视图，左视图可知高为5cm，从俯视图可知底面半径为3cm，圆柱的表面积是：2×32×π+2π×3×5＝48π故答案为：48π．【点睛】本题考查三视图、圆柱的表面积，考查简单几何体的三视图的运用．培养同学们的空间想象能力和基本的运算能力．基础题．三、解答题1、（1）见解析；（2）3【分析】（1）根据题意由已知条件可知，主视图有3列，每列小正方数形数目分别为3，1，2；俯视图有3列，每列小正方数形数目分别为3，2，1．据此可画出图形；（2）由题意可知要保持主视图和俯视图不变，可往第1列前面的2个几何体上各放2个和1个小正方体，即可得出答案．【详解】解：（1）如图所示：；（2）保持这个几何体的主视图和俯视图不变，那么最多还可以再添加3个小正方体．故答案为：3．【点睛】本题考查简单组合体的三视图的画法．要掌握主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形；注意看到的用实线表示，看不到的用虚线表示．2、（1）画图见详解；（2）①中心；②见详解．【分析】（1）根据三视图的画图原理，看见的线是实线，看不见的线是虚线，左视图中补画燕尾槽底部线用虚线，俯视图中燕尾槽开口部分两条线用实线补画，燕尾槽底部两条线用虚线补画即可；（2）①连结AG，并反向延长，两CH并反向延长两射线交于点O，则点O就是光源，根据中心投影的定义“由同一点（点光源）发出的光线形成的投影叫做中心投影”即可得；②连接OE，并延长与地面相交，交点为I，如图FI为立柱EF在光源O下的投影即可．【详解】解：（1）根据三视图的画图原理，左视图中补画燕尾槽底部线用虚线，俯视图中燕尾槽开口部分两条线用实线补画，燕尾槽底部两条线用虚线补画；（2）①连结AG，并反向延长，两CH并反向延长两射线交于点O，则点O就是光源，由中心投影的定义得：此光线下形成的投影是：中心投影故答案为：中心；②如图，连接OE，并延长与地面相交，交点为I，则FI为立柱EF在光源O下所形成的影子．【点睛】本题考查了补画三视图实线与虚线，中心投影的定义，根据已知立柱的影子确认光源的位置，在光源下画立柱影子，掌握补画三视图实线与虚线区别，中心投影的定义，两立柱与影子确认光源的位置，在光源下画立柱影子是解题关键．3、（1）11；（2）见解析．【分析】（1）根据几何体的图形进行判断即可得到答案；（2）根据几何体的左视图有2列，每一列的小正方形数目为2，2；俯视图有4列，每一列的小正方形的数目为2，2，1，1．【详解】（1）左边第一例，两层，前后两行，共4个正方体，左边第二列，两层，前后两行，共4个正方体，左边第三列两层，只有后行2个正方体，左边第四列，后行1个正方体，一共有4+4+2+1=11个，故答案为：11；（2）从左边看：分两行，每行各看到2个正方形，     从上面看：分为四列，前后两行，前行左边有2个正方形，后行4个正方形．【点睛】本题考查简单组合体的三视图，和立方体的个数，解此题的关键在于平时加强空间想象的能力．4、（1）22（2）见解析【分析】（1）直接利用几何体的表面积求法，分别求出各侧面即可；（2）利用从不同角度进而得出观察物体进而得出左视图和俯视图．（1）解：这个几何体的表面积为2×4+2×4+2×3=22，故答案为：22．（2）解：如图所示：．【点睛】本题主要考查了几何体的表面积求法以及三视图画法，注意观察角度是解题关键．5、右边一幅照片是下午拍摄的【分析】根据人和影子的位置，结合投影的概念，分别判断即可得到正确答案．【详解】右边一幅照片是下午拍摄的．因为天安门坐北朝南，由人影在人身后偏右，推知太阳在西南方向，此时是下午时间．【点睛】本题考查投影的概念，能够结合物体和影子的位置进行准确判断是解此类题的关键．
