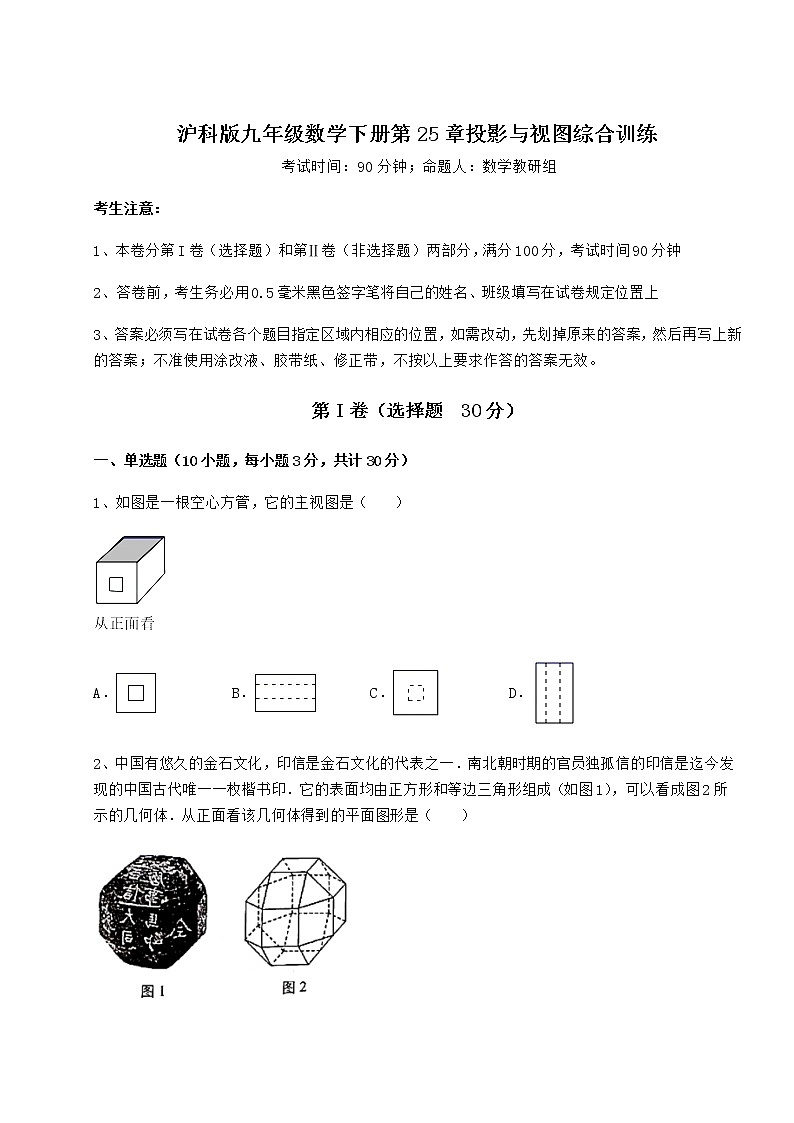

沪科版九年级下册第25章 投影与视图综合与测试练习题

这是一份沪科版九年级下册第25章 投影与视图综合与测试练习题，共18页。试卷主要包含了如图所示的几何体，其左视图是．等内容，欢迎下载使用。
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、如图是一根空心方管，它的主视图是（ ）
A．B．C．D．
2、中国有悠久的金石文化，印信是金石文化的代表之一．南北朝时期的官员独孤信的印信是迄今发现的中国古代唯一一枚楷书印．它的表面均由正方形和等边三角形组成（如图1），可以看成图2所示的几何体．从正面看该几何体得到的平面图形是（ ）
A．B．C．D．

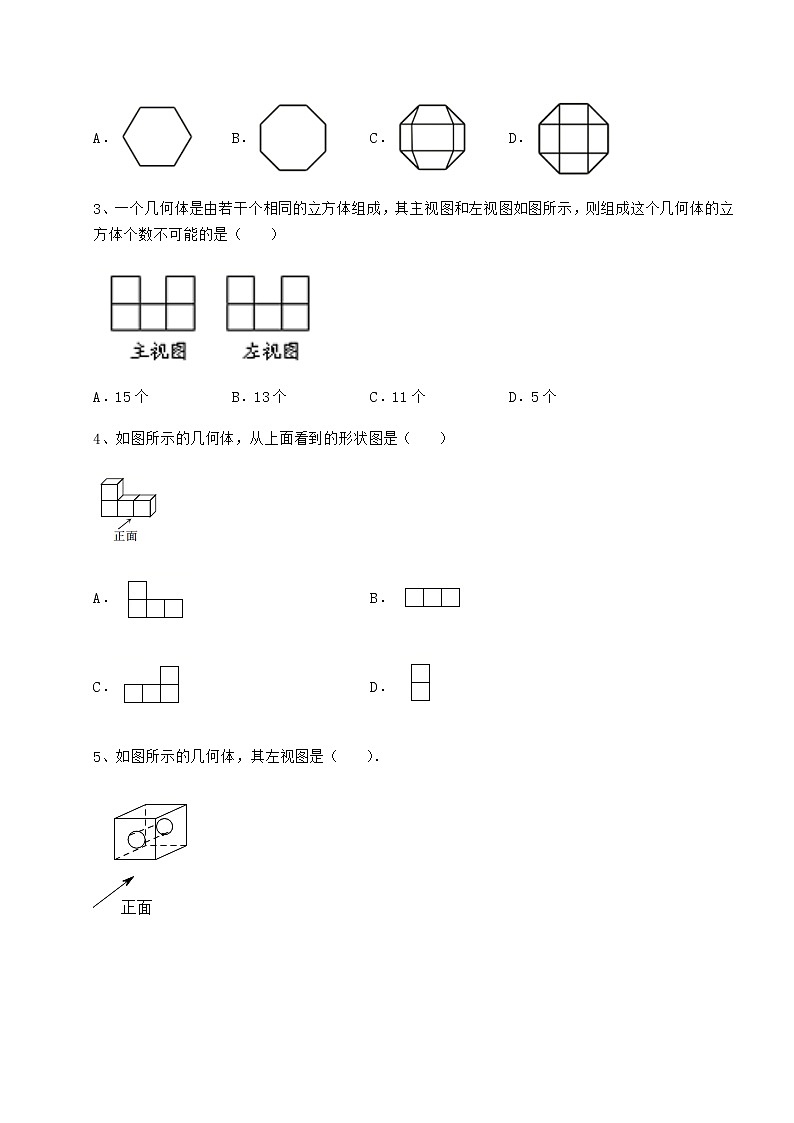

3、一个几何体是由若干个相同的立方体组成，其主视图和左视图如图所示，则组成这个几何体的立方体个数不可能的是（ ）
A．15个B．13个C．11个D．5个
4、如图所示的几何体，从上面看到的形状图是（ ）
A．B．
C．D．
5、如图所示的几何体，其左视图是（ ）．
A．B．C．D．

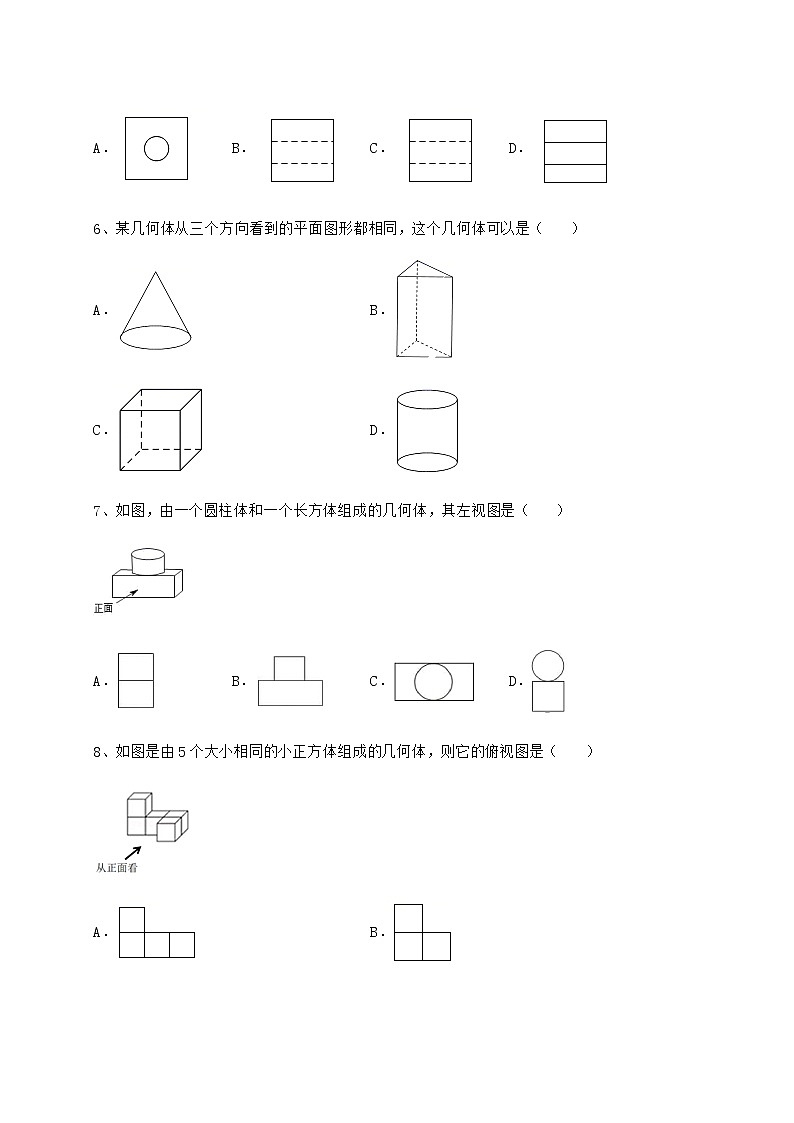

6、某几何体从三个方向看到的平面图形都相同，这个几何体可以是（ ）
A．B．
C．D．
7、如图，由一个圆柱体和一个长方体组成的几何体，其左视图是（ ）
A．B．C．D．
8、如图是由5个大小相同的小正方体组成的几何体，则它的俯视图是（ ）
A．B．
C．D．
9、下列哪种光线形成的投影是平行投影（ ）
A．太阳B．探照灯C．手电筒D．路灯
10、如图所示的几何体的俯视图是（ ）
A．B．C．D．
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题4分，共计20分）
1、请你写出一种几何体，使得它的主视图、左视图和俯视图都一样，它是______
2、用一些完全相同的正方体木块搭几何体，从其正面和上面看到的形状图如图所示，则搭成这个几何体所用正方体木块的个数最少为__________．
3、阳光下，同学们整齐地站在操场上做课间操，小勇和小宁站在同一列，小勇的影子正好落到后面一个同学身上，而小宁的影子却没有落到后面一个同学身上，据此判断他们的队列方向是______（填“背向太阳”或“面向太阳”），小宁比小勇_______（填“高”、“矮”、或“一样高”）．
4、由一些大小相同的小正方体搭成的几何体从正面和从左面看到的图形如图所示，则搭成该几何体的小正方体的个数最少是____
5、如图为一个圆锥的三视图，这个圆锥的侧面积为_________．
三、解答题（5小题，每小题10分，共计50分）
1、如图，由10个同样大小的小正方体搭成的几何体．
（1）请在网格中分别画出几何体的主视图和俯视图；（画图用2B铅笔加黑加粗）
（2）如果在这个几何体上再添加一些相同的小正方体，并保持这个几何体的主视图和俯视图不变，那么最多还可以再添加 个小正方体．
2、（1）如图，由几个棱长为1的正方体组成的一个几何体．
①请在方格纸中用实线画出这个几何体从不同方向看到的图形；
②该几何体的表面积是______平方单位（包括底面积）
（2）如图，平面上有四个点A，B，C，D，按照以下要求作图并解答问题：
①作直线AD；
②作射线CB交直线AD于点E；
③连接AC，BD交于点F；
④若图中F是AC的一个三等分点，AF
