初中数学沪科版九年级下册第25章 投影与视图综合与测试同步练习题

这是一份初中数学沪科版九年级下册第25章 投影与视图综合与测试同步练习题，共20页。试卷主要包含了如图，几何体的左视图是等内容，欢迎下载使用。

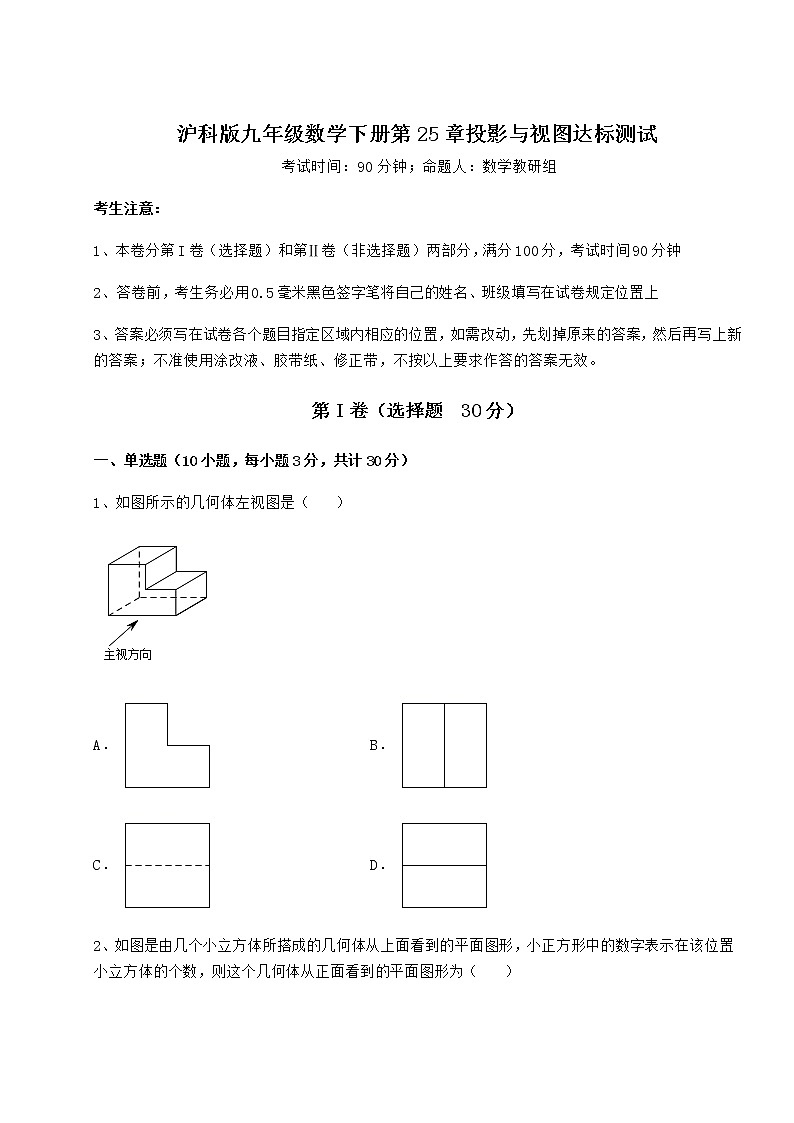

沪科版九年级数学下册第25章投影与视图达标测试 考试时间：90分钟；命题人：数学教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题  30分）一、单选题（10小题，每小题3分，共计30分）1、如图所示的几何体左视图是（    ）A． B．C． D．2、如图是由几个小立方体所搭成的几何体从上面看到的平面图形，小正方形中的数字表示在该位置小立方体的个数，则这个几何体从正面看到的平面图形为（    ）A．  B． C．  D．3、下面的三视图所对应的几何体是（　　）A．  B． C．  D．4、由6个大小相同的正方体搭成的几何体如图所示，则它的三种视图中，面积一样的是（    ）A．主视图与俯视图 B．主视图与左视图C．俯视图与左视图 D．主视图、左视图和俯视图5、用小立方块搭一个几何体，使得它的主视图和俯视图如图所示，则最少需要小立方块的个数为（    ）A．6 B．7 C．10 D．16、把7个同样大小的正方体形状的积木堆放在桌子上，从正面和左面看到的形状图都是如图所示的同样的图形，则其从上面看到的形状图不可能是（　　）A． B． C． D．7、如图，几何体的左视图是（    ）A． B． C． D．8、如图是一块带有圆形空洞和方形空洞的小木板，则下列物体中既可以堵住圆形空洞，又可以堵住方形空洞的是（　　）A． B．C． D．9、如图，是由一个圆柱体和一个长方体组成的几何体，其左视图是（    ）A． B． C． D．10、如图是一根空心方管，它的主视图是（　　）A． B． C． D．第Ⅱ卷（非选择题  70分）二、填空题（5小题，每小题4分，共计20分）1、一个几何体的三视图如图所示，则该几何体的表面积是_________．2、用小立方块搭一几何体，它的主视图和俯视图如图所示，这个几何体最少要_____个立方块，最多要______个立方块．3、如图，是由若干个完全相同的小正方体组成的一个几何体的主视图和左视图，则组成这个几何体的小正方体的个数最少是_________个．4、日晷是我国古代测定时刻的仪器，它是利用__来测定时刻的．5、如图为一个长方体，则该几何体从左面看得到的图形的面积为__________．三、解答题（5小题，每小题10分，共计50分）1、如图，是由6个大小相同的小立方体块搭建的几何体，其中每个小正方体的棱长为1厘米．请按要求在方格内分别画出从这个几何体的三个不同方向看到的形状图．2、如图，是由若干个完全相同的小正方体组成的一个几何体．（1）请画出这个几何体的从左面看和从上面看的形状图；（用阴影表示）（2）已知每个小正方体的边长是2cm，求出这个几何体的表面积是多少？3、补全如图的三视图． 4、一个几何体模具由大小相同边长为2分米的小立方块搭成，从上面看到的几何体的形状如图所示，其中小正方形中的数字表示在该位置上的小立方块的个数．（1）若工人师傅手里还有一些相同的正方体，如果要保持从上面和从左面看到的形状不变，最多可以添加______个正方体；（2）请画出从正面和从左面看到的这个几何体模具的形状图； （3）为了模具更为美观，工人师傅将对模具的表面进行喷漆，请问工人师傅需要喷漆多少平方分米？5、如图，由10个同样大小的小正方体搭成的几何体．（1）请分别画出几何体从正面和从上面看到的形状图：（2）设每个正方体的棱长为1，求出上图原几何体的表面积；（3）如果从这个几何体上取出一个小正方体，在表面标上整数a、b、c、d、e、f，然后将其剪开展开成平面图形如图所示放置，已知正方体相对的面上的数互为相反数，若整数d是最大的负整数，正整数e的平方等于本身，整数f表示五棱柱的总棱数，求下列代数式的值． -参考答案-一、单选题1、C【分析】找到从几何体的左面看所得到的图形即可，注意所有的看到的棱都应表现在左视图中．【详解】解：从几何体的左面看，是一列两个矩形，矩形的中间用虚线隔开．故选C．【点睛】此题主要考查了简单几何体的三视图，关键是掌握左视图所看的位置．2、B【分析】几何体从上面看到的每个数字是该位置小立方体的个数，可得从正面看共有3列，2层，从左往右的每列的小立方体的个数为1，2，1，从上往下的每层的小立方体的个数为1，3，即可求解【详解】解：几何体从上面看到的每个数字是该位置小立方体的个数，可得从正面看共有3列，2层，从左往右每列的小立方体的个数为1，2，1，从上往下每层的小立方体的个数为1，3，所以这个几何体从正面看到的平面图形为故选：B【点睛】本题主要考查了几何体的三视图，熟练掌握三视图是观测者从三个不同位置观察同一个几何体，画出的平面图形；（1）从正面看：从物体前面向后面正投影得到的投影图，它反映了空间几何体的高度和长度；（2）从侧面看：从物体左面向右面正投影得到的投影图，它反映了空间几何体的高度和宽度；（3）从上面看：从物体上面向下面正投影得到的投影图，它反应了空间几何体的长度和宽度是解题的关键．3、C【分析】根据“俯视打地基、主视疯狂盖、左视拆违章”得出组成该几何体的小正方体分布情况，继而得出答案．【详解】解：根据三视图知，组成该几何体的小正方体分布情况如下：与之相对应的C选项，故选：C．【点睛】本题考查由三视图判断几何体，关键是由主视图和左视图、俯视图可判断确定几何体的具体形状．4、B【分析】根据简单几何体的三视图解答即可．【详解】解：该几何体的三视图如图所示：，  ，由三视图可知，面积一样的是主视图与左视图，故选：B．【点睛】本题考查简单几何体的三视图，熟知三视图的特点是解答的关键．5、C【分析】从主视图和左视图考虑几何体的形状，从俯视图看出几何体的小立方块最少与最多的数目，利用口诀“俯视图打地基，主视图疯狂盖，左视图拆违章”求解即可．【详解】解：由主视图可知，它自下而上共有3列，第一列3块，第二列2块，第三列1块．由俯视图可知，它自左而右共有3列，第一列与第二列各3块，第三列1块，从空中俯视的块数只要最底层有一块即可．因此，综合两图可知这个几何体的形状不能确定；并且最少时为第一列中有一个三层，其余为一层，第二列中有一个二层，其余为一层，第三列一层，共10块．故选：C．【点睛】题目主要考查对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查，掌握口诀“俯视图打地基，主视图疯狂盖，左视图拆违章”是解题关键．6、C【分析】利用俯视图，写出符合题意的小正方体的个数，即可判断．【详解】A、当7个小正方体如图分布时，符合题意，本选项不符合题意．B、当7个小正方体如图分布时，符合题意，本选项不符合题意．C、没有符合题意的几何图形，本选项符合题意．D、当7个小正方体如图分布时，符合题意，本选项不符合题意．故选：C．【点睛】此题考查了从不同的方向观察物体和几何体，锻炼了学生的空间想象力和抽象思维能力．7、C【分析】找到从左面看所得到的图形，比较即可．【详解】解：观察可知，从物体的左边看是一个竖长横短的长方形，由于右边有一条横向棱被遮挡看不见，画为虚线，如图所示的几何体的左视图是： ．故选C．【点睛】本题考查了三视图的知识，左视图是从物体的左面看得到的视图．8、B【分析】根据既可以堵住圆形空洞，又可以堵住方形空洞从物体的三视图中即有圆形又有正方形的物体可以堵住空洞，然后对各选项的视图进行一一分析即可．【详解】解：∵既可以堵住圆形空洞，又可以堵住方形空洞，∴从物体的三视图来看，三视图中具有圆形和方形的可以堵住带有圆形空洞和方形空洞的小木板，A．正方体的三视图都是正方形，没有圆形，不可以是选项A；B．圆柱形的直径与高相等时的正视图与左视图都是正方形，俯视图是圆形，具有圆形与正方形，可以是选项B，C．圆锥的正视图与左视图都是三角形，俯视图数圆形，没有方形，不可以是选项C；D．球体的三视图都是圆形，没有方形，不可以是选项D．故选择B．【点睛】本题考查物体能堵住圆形空洞和方形空洞，实际上是考查物体的视图，掌握物体三视图中找出具有圆形和方形的物体是解题关键．9、C【分析】长方体的左视图为矩形，圆柱的左视图为矩形，据此分析即可得左视图【详解】从左面可看到一个长方形和一个长方形，且两个长方形等高．故选C【点睛】本题考查了简单几何题的三视图，掌握简单几何题的三视图是解题的关键．10、A【分析】根据从正面看得到的图形是主视图，可得答案．【详解】解：从正面看，是内外两个正方形，故选A．【点睛】本题考查了简单组合体的三视图，从正面看得到的图形是主视图，注意看不到的线画虚线．二、填空题1、48π+64【分析】原几何体为圆柱的一半，且高为8，底面圆的半径为4，表面积由上下两个半圆及正面的正方形和侧面圆柱面积构成，分别求解相加可得答案．【详解】解：由三视图可知：原几何体为圆柱的一半，（沿中轴线切开），由题意可知，圆柱的高为8，底面圆的半径为4，故其表面积为S＝42π+4π×8+8×8＝48π+64．故答案为：48π+64．【点睛】本题考查由几何体的三视图求面积，由三视图得出原几何体的形状和数据是解决问题的关键，属基础题．2、        【分析】依据主视图可得俯视图中各位置小正方体的个数，进而得到这个几何体中正方体最少和最多的个数．【详解】由主视图可得，这个几何体（第2列，第3列组合不唯一）最少要1+3+4=8个立方块；由主视图可得，这个几何体最多要1+4+6=11个立方块；故答案为：8，11．【点睛】本题主要考查三视图判断几何体，解题时应分别根据主视图、俯视图和左视图想象几何体的前面、上面和左侧面的形状，然后综合起来考虑整体形状．3、3【分析】画出模拟俯视图，根据主对列，左对行进行标数，相同取同，不同取0即可得出答案．【详解】已知主视图和左视图求堆积几何体最少的情况：画模拟俯视图，主对列，左对行进行标数，相同取同，不同取0．具体如下图：故答案为：3．【点睛】考查学生对三视图的掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，主视图疯狂盖，左视图拆违章”就更容易得到答案．4、日影【分析】根据日晷的工作原理解答即可．【详解】解：晷是按照日影测定时刻的仪器，晷长即为所测量影子的长度．故答案是：日影．【点睛】本题考查了数学常识，此类问题要结合实际问题来解决，生活中的一些数学常识要了解．5、15【分析】先判断出左视图的形状，再计算出面积即可．【详解】解：图中的几何体是长方体，左视图是长为5cm，宽为3cm的长方形，由长方形的面积公式得长方形的面积为：（cm2）,故答案为：15．【点睛】此题考查了由几何体判断三视图，关键是根据从左面看到的形状图的相关数据得出长方形的面积．三、解答题1、见解析【分析】利用三视图的画法画出图形即可．【详解】根据三视图的画法，画出相应的图形如下：【点睛】本题考查简单组合体的三视图，理解三视图的意义是正确解答问题的关键．2、（1）见解析（2）152cm2．【分析】（1）左视图3列，每列小正方形数目分别为3，2，1；俯视图有3列，每行小正方形数目分别为3，2，1，；（2）先数出各个面小正方形的个数，再乘每个小正方形的面积可计算出表面积．（1）如图所示：（2）（2×2）×（6×6+2）=4×38=152（cm2）．故这个几何体的表面积是152cm2．【点睛】本题考查作图-三视图．在画图时一定要将物体的边缘、棱、顶点都体现出来，看得见的轮廓线都画成实线，看不见的画成虚线，不能漏掉．本题画几何体的三视图时应注意小正方形的数目及位置．3、见解析【分析】视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形；认真观察实物图，按照三视图的要求画图即可，注意看得到的棱长用实线表示，看不到的棱长用虚线的表示．【详解】解：如图所示；【点睛】此题主要考查三视图的画法，注意实线和虚线在三视图的用法．4、（1）5；（2）见解析；（3）工人师傅需要喷漆232平方分米【分析】（1）根据从上面和从左面看到的形状保持不变，可对每个位置增加正方体即可；（2）根据每行和每列正方体的个数即可画出从正面和从左面看到的这个几何体模具的形状图；（3）求出模具的表面积即可．【详解】（1）由题可知，可在第二行第一列增加1个正方体，第二行第二列增加3个正方体，第三行第二列增加1个正方体，所以最多可以添加5个正方体（2）画出从正面和从左面看到的形状图如下:（3）工人师傅需要喷漆面积如下：（平方分米）答：工人师傅需要喷漆232平方分米．【点睛】本题考查三视图的画法以及表面积的求法，掌握从不同方向看物体的形状是解题的关键．5、（1）见解析；（2）38；（3）-1【分析】（1）由已知条件可知，从正面看有3列，每列小正方数形数目分别为3，1，2；从左面看有3列，每列小正方形数目分别为3，2，1；据此可画出图形；（2）分别得到各个方向看的正方形面数，相加后乘1个面的面积即可求解；（3）根据已知条件得出d，e，f的值，再根据正方体相对面的特点得到a，b，c的值，从而代入化简．【详解】解：（1）如图所示：（2）（1×1）×（6×2+6×2+6×2+2）=1×38=38．故该几何体的表面积是38．（3）∵整数d是最大的负整数，正整数e的平方等于本身，整数f表示五棱柱的总棱数，∴d=-1，e=1，f=15，由图可知：“a”与“d”相对，“b”与“f”相对，“c”与“e”相对，∴a=1，b=-15，c=-1，∴．【点睛】本题考查了几何体的三视图画法，正方体展开图，由立体图形可知主视图、左视图、俯视图，并能得出有几列即每一列上的数字．
