数学第25章 投影与视图综合与测试综合训练题

这是一份数学第25章 投影与视图综合与测试综合训练题，共19页。试卷主要包含了如图所示的礼品盒的主视图是，下列物体的左视图是圆的为，下列物体中，三视图都是圆的是等内容，欢迎下载使用。

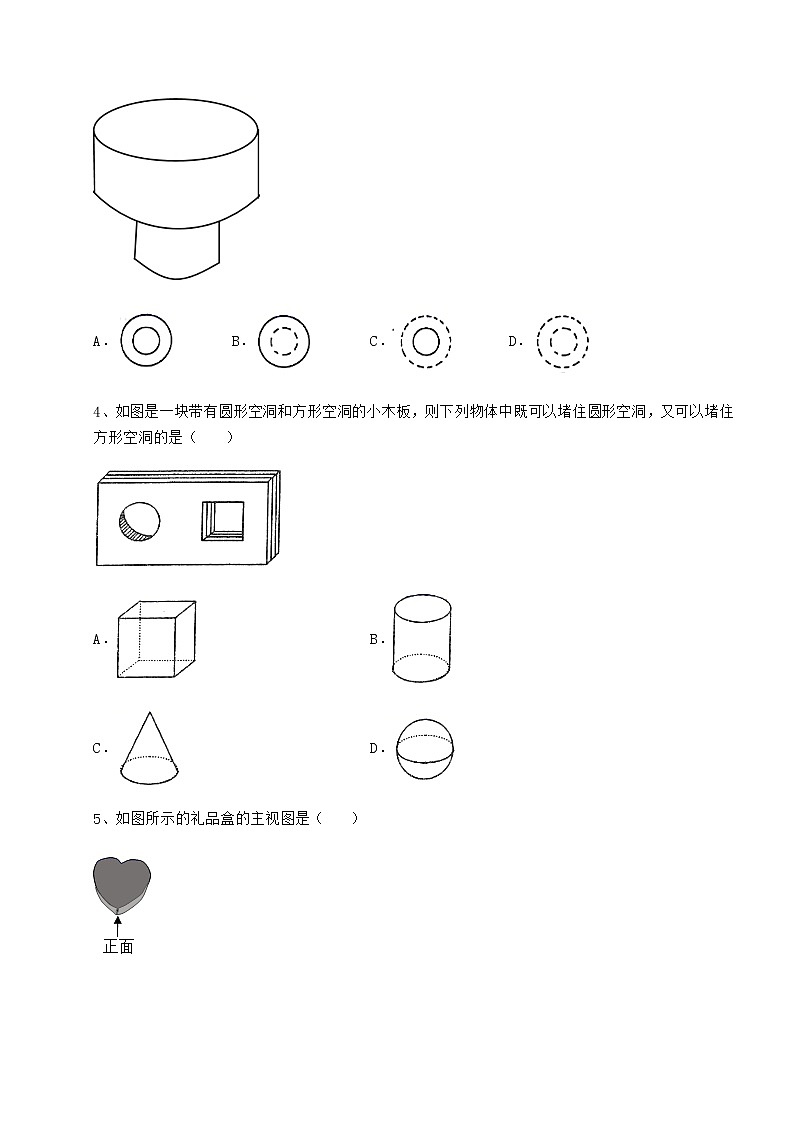

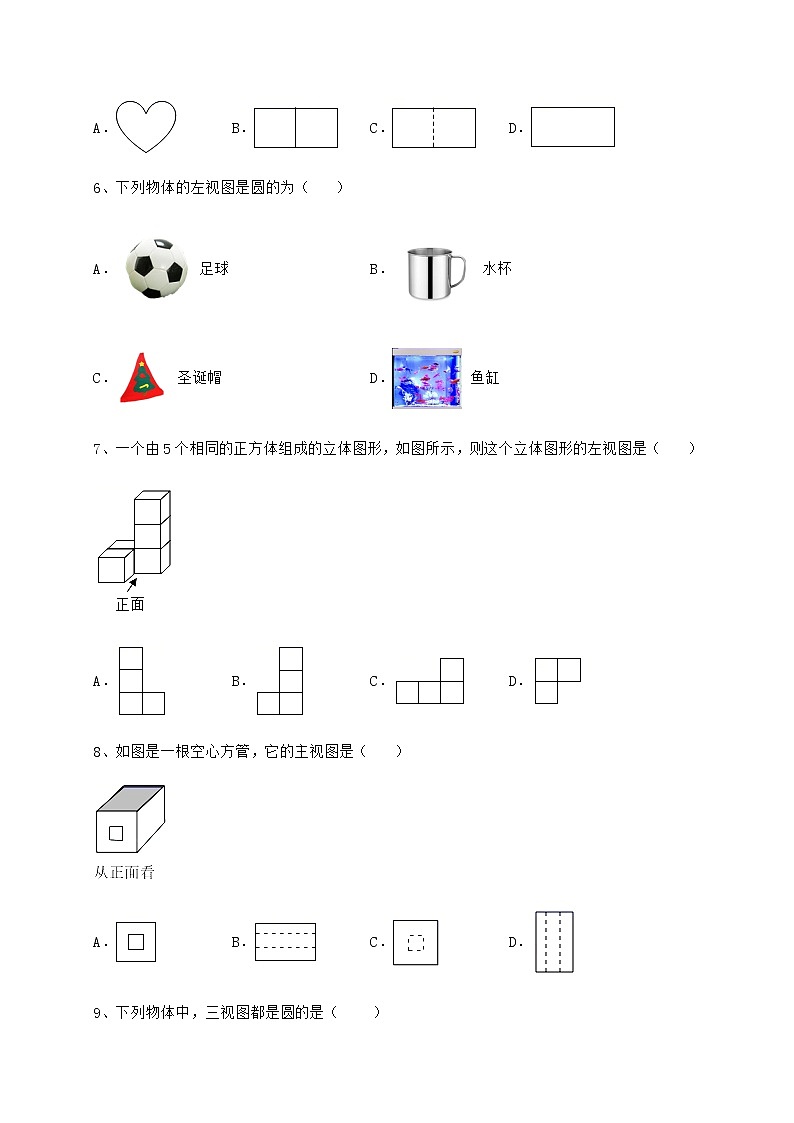

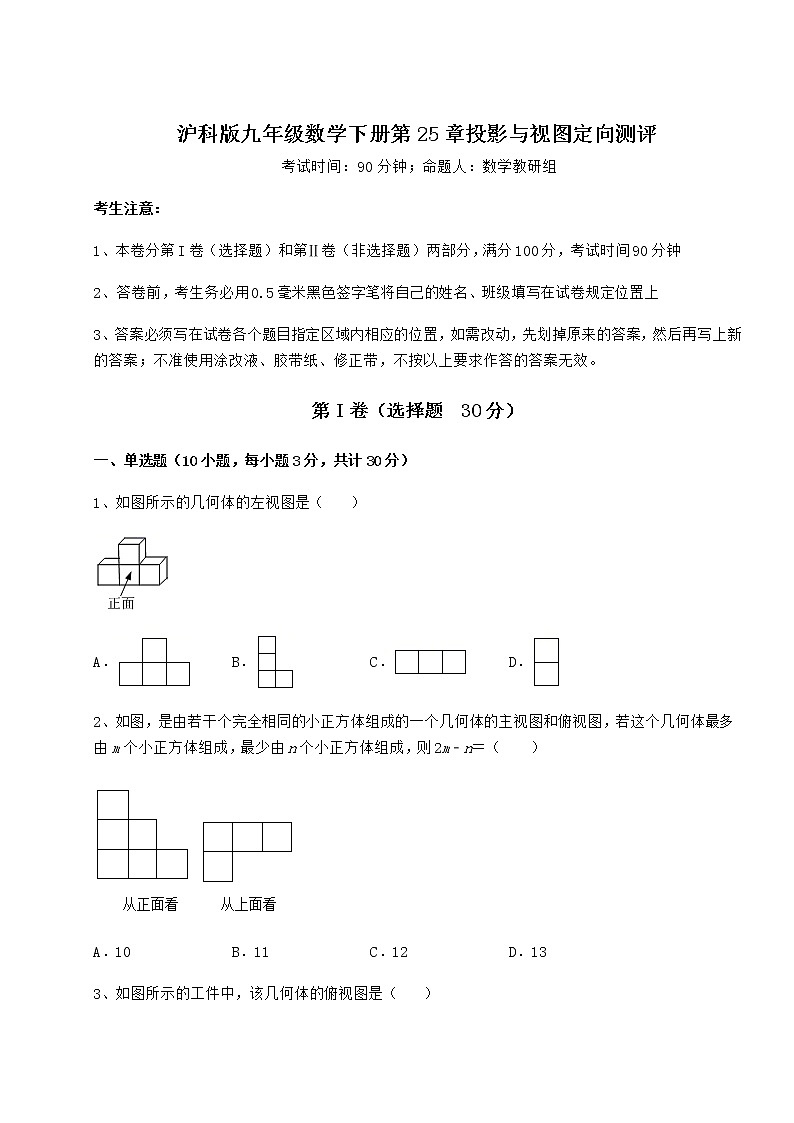

沪科版九年级数学下册第25章投影与视图定向测评 考试时间：90分钟；命题人：数学教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题  30分）一、单选题（10小题，每小题3分，共计30分）1、如图所示的几何体的左视图是（    ）A． B． C． D．2、如图，是由若干个完全相同的小正方体组成的一个几何体的主视图和俯视图，若这个几何体最多由m个小正方体组成，最少由n个小正方体组成，则2m﹣n＝（　　）A．10 B．11 C．12 D．133、如图所示的工件中，该几何体的俯视图是（    ）A． B． C． D．4、如图是一块带有圆形空洞和方形空洞的小木板，则下列物体中既可以堵住圆形空洞，又可以堵住方形空洞的是（　　）A． B．C． D．5、如图所示的礼品盒的主视图是（    ）A． B． C． D．6、下列物体的左视图是圆的为（    ）A．足球  B． 水杯 C． 圣诞帽  D． 鱼缸7、一个由5个相同的正方体组成的立体图形，如图所示，则这个立体图形的左视图是（　　）A． B． C． D．8、如图是一根空心方管，它的主视图是（　　）A． B． C． D．9、下列物体中，三视图都是圆的是（     ）A．  B． C．  D．10、图1、图2均是正方体，图3是由一些大小相同的正方体搭成的几何体从正面看和左面看得到的形状图，小敏同学经过研究得到如下结论：（1）若将图1中正方体的表面沿某些棱剪开，展成一个平面图形，需要剪开7条棱；（2）用一个平面从不同方向去截图1中的正方体，得到的截面可能是三角形、四边形、五边形或六边形；（3）用一个平面去截图1中的正方体得到图2，截面三角形ABC中∠ABC＝45°；（4）如图3，要搭成该几何体的正方体的个数最少是a，最多是b，则a＋b＝19其中正确结论的个数有（    ）A．1个 B．2个 C．3个 D．4个第Ⅱ卷（非选择题  70分）二、填空题（5小题，每小题4分，共计20分）1、请在右侧小方格内用阴影表示“从正面观察”得到的平面图形的示意图．_________2、由若干个小正方体组成的几何体的三视图如图所示，则组成这个几何体的小正方体的个数为______．3、一个正三棱柱的三视图如图所示，若这个正三棱柱的侧面积为12，则a的值___．4、如图是某几何体的三视图（其中主视图也称正视图，左视图也称侧视图）．已知主视图和左视图是两个全等的矩形．若主视图的相邻两边长分别为2和3，俯视图是直径等于2的圆，则这个几何体的体积为_______．5、如果某物体的三视图如图所示，那么该物体的形状是__________．三、解答题（5小题，每小题10分，共计50分）1、如图，和是直立在地面上的两根支柱，m，某一时刻，在阳光下的投影m．（1）请你在图中利用尺规作出此时在阳光下的投影．（2）在测量的投影长时，同时测出在阳光下的投影长为6m，请你计算的长．2、请按要求在方格内分别画出从这个几何体的三个不同方向看到的形状图．3、如图是由若干个大小相同的小立方块搭成的几何体，请画出从正面、左面、上面看到的这个几何体的形状图．4、如图所示的几何体是由几个相同的小正方体排成2行组成的．（1）填空：这个几何体由_______个小正方体组成；（2）画出该几何体的三个视图．（3）若每个小正方体的边长为1cm，则这个几何体的表面积为　     　cm25、一个几何体由一些大小相同的小正方块儿搭建，如图是从上面看到的这个几何体的形状如左图所示，小正方形中的数字表示在该位置的小正方块儿的个数．（1）请在右边网格中画出从正面和左面看到的几何体的形状图．（2）已知每个小正方块儿的棱长为2cm，求出这个几何体的表面积． -参考答案-一、单选题1、D【分析】根据左视图的定义即可得．【详解】解：左视图是指从左面观察几何体所得到的视图，这个几何体的左视图是，故选：D．【点睛】本题考查了左视图，熟记定义是解题关键．2、B【分析】根据几何体的主视图和俯视图，可得最下面一层有4个正方体，中间一层最多有3个正方体，最少有2个正方体，最上面一层最多有2个正方体，最少有1个正方体．【详解】解：由三视图可知：最下面一层有4个正方体，中间一层最多有3个正方体，最少有2个正方体，最上面一层最多有2个正方体，最少有1个正方体，∴m＝4+3+2＝9，n＝4+2+1＝7，∴2m﹣n＝2×9﹣7＝11．故选B．【点睛】本题主要考查了三视图确定小立方体个数以及代数式求值，解题的关键在于能够熟练掌握根据三视图判断小立方体的个数．3、B【分析】根据从上边看得到的图形是俯视图，可得答案．【详解】解：从上边看是一个同心圆，外圆是实线，内圆是虚线，故选：B．【点睛】本题考查了简单组合体的三视图，解题关键是掌握从上边看得到的图形是俯视图．4、B【分析】根据既可以堵住圆形空洞，又可以堵住方形空洞从物体的三视图中即有圆形又有正方形的物体可以堵住空洞，然后对各选项的视图进行一一分析即可．【详解】解：∵既可以堵住圆形空洞，又可以堵住方形空洞，∴从物体的三视图来看，三视图中具有圆形和方形的可以堵住带有圆形空洞和方形空洞的小木板，A．正方体的三视图都是正方形，没有圆形，不可以是选项A；B．圆柱形的直径与高相等时的正视图与左视图都是正方形，俯视图是圆形，具有圆形与正方形，可以是选项B，C．圆锥的正视图与左视图都是三角形，俯视图数圆形，没有方形，不可以是选项C；D．球体的三视图都是圆形，没有方形，不可以是选项D．故选择B．【点睛】本题考查物体能堵住圆形空洞和方形空洞，实际上是考查物体的视图，掌握物体三视图中找出具有圆形和方形的物体是解题关键．5、B【分析】找出从几何体的正面看所得到的图形即可．【详解】解：从礼品盒的正面看，可得图形：故选：B．【点睛】此题主要考查了简单几何体的三视图，关键是掌握主视图所看的位置．6、A【分析】根据左视图是指从物体左面向右面正投影得到的投影图，即可求解．【详解】解：A、左视图为圆，故本选项符合题意；B、左视图为长方形，故本选项不符合题意；C、左视图为三角形，故本选项不符合题意；D、左视图为长方形，故本选项不符合题意；故选：A【点睛】本题主要考查了几何体的三视图，熟练掌握三视图是观测者从三个不同位置观察同一个几何体，画出的平面图形；（1）主视图：从物体前面向后面正投影得到的投影图，它反映了空间几何体的高度和长度；（2）左视图：从物体左面向右面正投影得到的投影图，它反映了空间几何体的高度和宽度；（3）俯视图：从物体上面向下面正投影得到的投影图，它反应了空间几何体的长度和宽度是解题的关键．7、A【分析】找到从左面看所得到的图形即可，注意所有的看到的棱都应表现在左视图中．【详解】解：从左面看易得有两列，从左到右小正方形的个数分别为3，1．故选：A．【点睛】本题考查了三视图的知识，左视图是从物体的左面看得到的视图．8、A【分析】根据从正面看得到的图形是主视图，可得答案．【详解】解：从正面看，是内外两个正方形，故选A．【点睛】本题考查了简单组合体的三视图，从正面看得到的图形是主视图，注意看不到的线画虚线．9、C【分析】根据主视图、左视图、俯视图的判断方法，逐项进行判断即可．【详解】A、圆柱的主视图是矩形，左视图是矩形，俯视图是圆，不符合题意；B． 圆锥的主视图是三角形，左视图是三角形，俯视图是圆，不符合题意；C．球的三视图都是圆，符合题意；D．正方体的三视图都是正方形，不符合题意．故选：C．【点睛】题目主要考查了简单几何体的三视图，理解三视图的作法是解题的关键．10、B【分析】根据正方体的棱的条数以及展开后平面之间应有棱连着可判断（1）；正方体有六个面，用平面去截正方体时最多与六个面相交得六边形，最少与三个面相交得三角形可判断（2）（3）；作出相应的俯视图，标出搭成该几何体的小正方体的个数最多（少）时的数字即可．为【详解】解：（1）若将图1中正方体的表面沿某些棱剪开，展成一个平面图形，需要剪开7条棱；正确，因为正方体有6个表面，12条棱，要展成一个平面图形必须5条棱连接，所以至少要剪开12﹣5＝7条棱．（2）用一个平面从不同方向去截图1中的正方体，得到的截面可能是三角形、四边形、五边形或六边形；正确，因为用平面去截正方体时最多与六个面相交得六边形，最少与三个面相交得三角形．（3）用一个平面去截图1中的正方体得到图2，截面三角形ABC中∠ABC＝45°；错误，因为△ABC是等边三角形，所以∠ABC＝60°．（4）如图3，要搭成该几何体的正方体的个数最少是a，最多是b，则a+b＝19．错误，应该是a＝6，b＝11，a+b＝17．故选：B．【点睛】此题主要考查了正方体的展开图的性质，截正方体以及简单组合体的三视图等知识，根据展开图的性质得出一个平面图形必须5条棱连接是解题关键．二、填空题1、见解析【分析】按照简单组合体三视图的画法画出相应的图形即可．【详解】解：如图：主视图有3列，从左往右每列小正方数形数目分别为3，1，2【点睛】本题考查简单组合体的三视图，理解视图的意义，掌握视图的画法是得出正确答案的前提．2、6【分析】利用主视图、左视图、俯视图是分别从物体正面、左面和上面看所得到的图形，进而判断图形的形状，即可得出小正方体的个数．【详解】从俯视图看至少有4个小正方体，从主视图看至少有6个小正方体，结合左视图，则只有6个小正方体．故答案为：6．【点睛】本题考查了学生对三视图的掌握程度和灵活运用能力，根据三视图确定物体的形状，也考查学生空间想象能力．3、【分析】观察给出的图形可知，正三棱柱的高是2，正三棱柱的底面正三角形的高是a，根据勾股定理可得底面边长为a，根据长方形的面积公式和这个正三棱柱的侧面积为12，可得关于a的方程，解方程即可求得a的值．【详解】解：观察给出的图形可知，正三棱柱的高是2，正三棱柱的底面正三角形的高是a，则底面边长为a，依题意有a×2×3=12，解得a=．故答案为：．【点睛】此题考查了由三视图判断几何体，关键是由三视图得到正三棱柱的高和底面边长．4、【分析】由三视图判断出几何体的形状以及相关长度，根据圆柱的体积公式计算即可．【详解】解：由三视图可知：该几何体是圆柱，该圆柱的底面直径为2，高为3，∴这个几何体的体积为=，故答案为：．【点睛】本题考查了几何体的三视图，圆柱的体积，解题的关键是判断出该几何体为圆柱．5、三棱柱【分析】观察物体的三视图主视图和左视图为长方形，可得此图为柱体，再由左视图为两个长方形，且俯视图为三角形，即可求解．【详解】解：主视图和左视图为长方形，则此图为柱体，左视图为两个长方形，且俯视图为三角形，所以该物体的形状是三棱柱．故答案为：三棱柱．【点睛】本题主要考查了几何体的三视图，解题的关键是会从各个面分析确定图形．三、解答题1、（1）作图见解析；（2）【分析】（1）结合题意，连接，过点作，交直线于点，即可得到答案；（2）由（1）的结论得：；根据相似三角形的性质，通过证明∽，得，从而完成求解．【详解】解：（1）作法如图所示，连接，过点作，交直线于点， ∴就是的投影；（2）由（1）得：，∴，又∵，∴∽∴，即 ∵，，，∴．【点睛】本题考查了平行线、相似三角形的知识；解题的关键是熟练掌握相似三角形的性质，从而完成求解．2、作图见解析【分析】主视图：从正面看到的平面图形，左视图：从左边看到的平面图形，俯视图：从上面看到的平面图形，根据三种视图的定义，再根据看到的平面图形作图即可.【详解】解：从正面可以看到5个正方形，分3列，依次为3个，1个，1个，所以从正面看的主视图为：从左面可以看到4个正方形，分2列，依次为3个，1个， 所以从左面看的左视图为：从上面可以看到4个正方形，分3列，依次为1个，2个，1个，所以从上面看的俯视图为：【点睛】本题考查的是作简单组合体的三视图，掌握“主视图，左视图，俯视图的含义”是解题的关键.3、见解析【分析】观察几何体，作出三视图即可．【详解】解：如图所示：【点睛】此题考查了作图-----三视图，熟练掌握三视图的画法是解本题的关键．4、（1）7；（2）见解析；（3）【分析】（1）根据题意得：这个几何体有3列，从左往右第一列4个小正方体，第二列2个小正方体，第三列1个，即可求解；（2）根据几何体的三视图的画法，画出图形，即可求解；（3）根据几何体的表面积公式，即可求解．【详解】解：（1）根据题意得：这个几何体有3列，从左往右第一列4个小正方体，第二列2个小正方体，第三列1个，∴这个几何体由4+2+1=7个小正方体组成；（2）该几何体的三个视图如图所示：（3）根据题意得：这个几何体的表面积为 ．【点睛】本题主要考查了画几何体的三视图，求几何体的表面积，熟练掌握几何体三视图的特征是解题的关键．5、（1）见解析；（2）136cm2【分析】（1）直接利用三视图的观察角度分别从正面和左面得出视图即可；（2）根据正方体的个数得出表面积；【详解】解：（1）如图所示：（2），，答：表面积为．【点睛】考查几何体的三视图画法．由几何体的俯视图及小正方形内的数字，可知主视图的列数与俯视图的列数相同，且每列小正方形数目为俯视图中该列小正方形数字中的最大数字，左视图的列数与俯视图的行数相同，且每列小正方形数目为俯视图中相应行中正方形数字中的最大数字．
