数学沪科版第25章 投影与视图综合与测试当堂检测题

这是一份数学沪科版第25章 投影与视图综合与测试当堂检测题，共19页。试卷主要包含了如图所示的几何体的俯视图是，如图，身高1.5米的小明．，下面图形是某几何体的三视图，下列立体图形的主视图是等内容，欢迎下载使用。

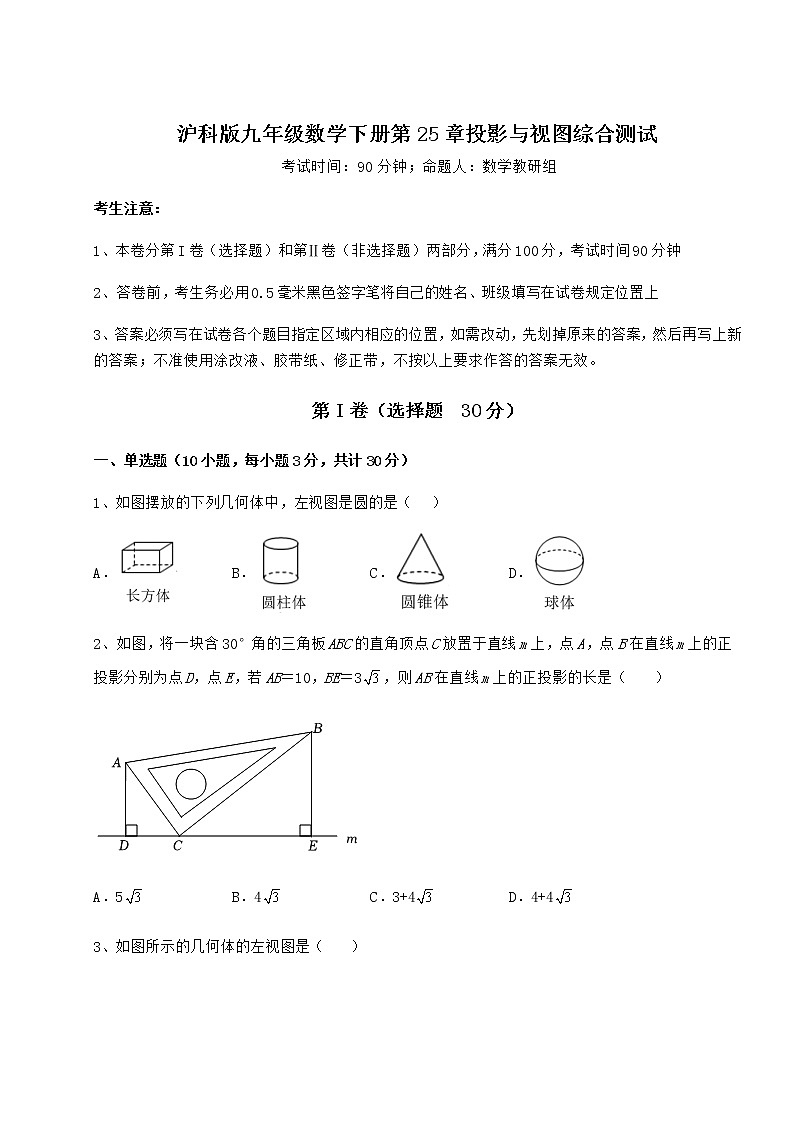

沪科版九年级数学下册第25章投影与视图综合测试 考试时间：90分钟；命题人：数学教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题  30分）一、单选题（10小题，每小题3分，共计30分）1、如图摆放的下列几何体中，左视图是圆的是（   ）A． B． C． D．2、如图，将一块含30°角的三角板ABC的直角顶点C放置于直线m上，点A，点B在直线m上的正投影分别为点D，点E，若AB＝10，BE＝3，则AB在直线m上的正投影的长是（　　）A．5 B．4 C．3+4 D．4+43、如图所示的几何体的左视图是（    ）A． B．C． D．4、由6个大小相同的正方体搭成的几何体如图所示，则它的三种视图中，面积一样的是（    ）A．主视图与俯视图 B．主视图与左视图C．俯视图与左视图 D．主视图、左视图和俯视图5、如图所示的几何体的俯视图是（    ）A． B． C． D．6、如图，身高1.5米的小明（AB）在太阳光下的影子AG长1.8米，此时，立柱CD的影子一部分是落在地面的CE，一部分是落在墙EF上的EH．若量得米，米，则立柱CD的高为（    ）．A．2.5m B．2.7m C．3m D．3.6m7、下面图形是某几何体的三视图（其中主视图也称正视图，左视图也称侧视图），则这个几何体是（       ）A．四棱柱 B．四棱锥 C．圆柱 D．圆锥8、如图，从正面看这个几何体得到的图形是（　　）A． B．C． D．9、下列立体图形的主视图是（　　）A． B． C． D．10、如图是由5个相同的小正方体搭成的几何体，它的左视图是（    ）．A． B． C． D．第Ⅱ卷（非选择题  70分）二、填空题（5小题，每小题4分，共计20分）1、如图为一个圆锥的三视图，这个圆锥的侧面积为_________．2、如图，从三个不同方向看同一个几何体得到的平面图形，则这个几何体的侧面积是__________．3、如图，某工件的三视图（单位：），若俯视图为直角三角形，则此工件的体积为__．4、日晷是我国古代测定时刻的仪器，它是利用__来测定时刻的．5、圆锥的母线长为5，侧面展开图的面积为20π，则圆锥主视图的面积为_________．三、解答题（5小题，每小题10分，共计50分）1、如图是由几个相同的边长为1个单位的小立方块搭成的几何体从上面看到的形状，方格中的数字表示该位置的小立方块的个数．（1）请在方格纸中分别画出从正面和左面所观察到的几何体的形状；（2）由三个不同方向所观察到的图形可知这个组合几何体的表面积为________个平方单位（包括底面积）．2、分别画出图中几何体的主视图、左视图、俯视图．3、如图，是公园的一圆形桌面的主视图，表示该桌面在路灯下的影子．（1）请你在图中找出路灯的位置（要求保留画图痕迹，光线用虚线表示）；（2）若桌面直径和桌面与地面的距离均为1.2m，测得影子的最大跨度为2m，求路灯O与地面的距离．4、下面是由一些棱长为a厘米的正方体小木块搭建成的几何体的主视图、左视图和俯视图．（1）该几何体是由 　   　块小木块组成的；（2）求出该几何体的体积；（3）求出该几何体的表面积（包含底面）．5、如图，九（1）班的小明与小艳两位同学去操场测量旗杆DE的高度，已知直立在地面上的竿AB的长为3m．某一时刻，测得竹竿AB在阳光下的投影BC的长为2m．（1）请你在图中画出此时旗杆DE在阳光下的投影；（2）在测量竹竿AB的影长时，同时测得旗杆DE在阳光下的影长为6m，请你计算旗杆DE的高度． -参考答案-一、单选题1、D【分析】根据这几种图形的左视图即可作出判断．【详解】A、长方体的左视图是长方形，故不符合题意；B、圆柱体的左视图是长方形，故不符合题意；C、圆锥体的左视图是三角形，故不符合题意；D、球体的左视图是圆，故符合题意．故选：D【点睛】本题考查了几何体的三视图，掌握常见几何体的三视图是关键．2、C【分析】根据30°角所对的直角边等于斜边的一半，可得AC=5，根据锐角三角函数可得BC的长，再根据勾股定理可得CE的长；通过证明△ACD∽△CBE，再根据相似三角形的性质可得CD的长，进而得出DE的长．【详解】解：在Rt△ABC中，∠ABC=30°，AB=10，∴AC=AB=5，BC=AB•cos30°=10×，在Rt△CBE中，CE=，∵∠CAD+∠ACD=90°，∠BCE+∠ACD=90°，∴∠CAD=∠BCE，∴Rt△ACD∽Rt△CBE，∴，∴CD=，∴DE=CD+BE=，即AB在直线m上的正投影的长是，故选：C．【点睛】本题考查了平行投影，掌握相似三角形的判断与性质以及勾股定理是解答本题的关键．3、B【分析】根据左视图是从左面看到的图形判定则可．【详解】解：从左边看，是一个正方形，正方形的右上角有一条虚线．故选：B．【点睛】本题主要考查了几何体的三种视图和学生的空间想象能力，正确掌握观察角度是解题关键．4、B【分析】根据简单几何体的三视图解答即可．【详解】解：该几何体的三视图如图所示：，  ，由三视图可知，面积一样的是主视图与左视图，故选：B．【点睛】本题考查简单几何体的三视图，熟知三视图的特点是解答的关键．5、D【分析】根据从上面看得到的图形是俯视图，可得答案．【详解】从上面看得到的图形是故选D【点睛】本题考查了三视图的知识，掌握从上边看得到的图形是俯视图是关键．6、A【分析】将太阳光视为平行光源，可得，MD=HE，即可得CM的值，故计算CD=CM+DM即可．【详解】如图所示，过D点作BG平行线交FE于点H，过E点作BG平行线交CD于点M∵BG//ME//DH∴∠BGA=∠MEC，∠BAG=∠DCE=90°∴，MD=HE∴∴∴CD=CM+DM=1+1.5=2.5故答案选：A．【点睛】本题考查了相似三角形的判断即性质，由太阳光投影判断出平行关系进而求得相似是解题的关键．7、C【分析】根据三视图即可完成．【详解】此几何体为一个圆柱故选：C．【点睛】本题考查由三视图还原几何体，既要考虑各视图的形状，还要把各视图的情况综合考虑才能得到几何体的形状．8、A【分析】首先从正面看几何体得到的平面图形是几个正方形的组合图形；然后再分别得到的图形的列数和每列小正方形的个数，由此可得出答案.【详解】解：观察图形从左到右小正方块的个数分别为1，2，1，故选A.【点睛】本题主要考查的是简单组合体的三视图，熟练掌握几何体三视图的画法是解题的关键.9、A【分析】主视图是从正面所看到的图形，根据定义和立体图形即可得出选项．【详解】解：主视图是从正面所看到的图形，是：故选：A【点睛】本题考查了三视图的知识，主视图是从物体的正面看得到的视图．10、B【分析】找到从左面看所得到的图形即可，注意所有的看到的棱都应表现在左视图中．【详解】从左面看，第一层有2个正方形，第二层左侧有1个正方形．故选：B．【点睛】本题考查了三视图的知识，熟知左视图是从物体的左面看得到的视图是解答本题的关键．二、填空题1、【分析】利用三视图得到这个圆锥的高为8mm，底面圆的半径为6mm，再利用勾股定理计算出圆锥的母线长，然后利用扇形的面积公式计算圆锥的侧面积．【详解】解：这个圆锥的高为8mm，底面圆的半径为6mm，所以圆锥的母线长=（mm），所以圆锥的侧面积=（mm2）．故答案为：．【点睛】本题考查了由三视图判断几何体：由三视图想象几何体的形状，首先，应分别根据主视图、俯视图和左视图想象几何体的前面、上面和左侧面的形状，然后综合起来考虑整体形状．也考查了圆锥的计算．2、36【分析】先确定该几何体是三棱柱，再得到底面是边长为4cm的等边三角形，侧棱长为3cm，从而可得答案.【详解】解：从三视图可得得到：这个几何体是三棱柱，其底面是边长为4cm的等边三角形，侧棱长为3cm，所以这个三棱柱的侧面积为：cm2故答案为：36 cm2【点睛】本题考查的是简单几何体的三视图，根据三视图还原几何体，求解三棱柱的侧面积，掌握由三视图还原几何体是解题的关键.3、30cm3【分析】通过三视图还原原几何体，利用柱体的体积公式V=Sh即可求解．【详解】解：由主视图与左视图都是长方形，说明该几何体是柱体，由俯视图知底面是直角三角形的直三棱柱，∴几何体的三视图转化成的几何体为：底面为直角三角形的直三棱柱，由主视图与左视图可知底边是直角边为4cm，3cm的直角三角形，高为5cm的三棱柱，底面三角形面积S=∴此工件的体积＝Sh=6×5＝30（cm3），故答案为：30cm3．【点睛】本题考查由三视图到立体图形，通过简单几何体的三视图逆向思维得出简单几何体，柱体的体积，关键是掌握由三视图通过平面图形到立体图形的想象得出几何体．4、日影【分析】根据日晷的工作原理解答即可．【详解】解：晷是按照日影测定时刻的仪器，晷长即为所测量影子的长度．故答案是：日影．【点睛】本题考查了数学常识，此类问题要结合实际问题来解决，生活中的一些数学常识要了解．5、12【分析】圆锥的主视图是等腰三角形，根据圆锥侧面积公式S=πrl代入数据求出圆锥的底面半径长，再由勾股定理求出圆锥的高即可．【详解】解：根据圆锥侧面积公式：S=πrl，圆锥的母线长为5，侧面展开图的面积为20π，故20π=π×5×r，解得：r=4．由勾股定理可得圆锥的高∴圆锥的主视图是一个底边为8，高为3的等腰三角形，∴它的面积=，故答案为：12．【点睛】本题考查了三视图的知识，圆锥侧面积公式的应用，正确记忆圆锥侧面积公式是解题关键．三、解答题1、（1）图见解析；（2）24；【分析】（1）从正面看有2列，每列小正方形数目分别为2，3；从左面看有2列，每列小正方形数目分别为3，1；（2）上面共有3个小正方形，下面共有3个小正方形；左面共有4个小正方形，右面共有4个正方形；前面共有5个小正方形，后面共有5个正方形，继而可得出表面积．【详解】解：（1）如图所示 （2）根据从三个方向看的形状图，这个几何体的表面积为2×（5+4+3）＝24（平方单位），故答案为：24．【点睛】此题考查了从不同方向看几何体及几何体的表面积的计算，解答本题的关键是掌握立体图形的观察方法．2、见解析【分析】利用三视图的画法从不同的角度画出图形得出即可．【详解】解：如图，【点睛】本题主要考查了简单组合体的三视图，主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．3、（1）见解析；（2）路灯O与地面的距离为3m【分析】（1）由题意连接 并延长，两条线的交点就是灯光的位置；（2）作OF⊥MN交AB于E，证明△OAB∽△OMN，再利用相似三角形的对应高的比等于相似比建立方程求解即可.【详解】解：（1）如图，点即为为所求； （2）作OF⊥MN交AB于E，如图，AB＝m，EF＝m，MN＝2m，∵，∴△OAB∽△OMN，∴AB：MN＝OE：OF，    即，解得OF＝3（m）．经检验：符合题意答：路灯O与地面的距离为3m．【点睛】本题考查的是中心投影的性质，相似三角形的判定与性质，掌握“相似三角形的对应高的比等于相似比”是解题的关键.4、（1）10；（2）10a3 cm3；（3）40a2 cm2．【分析】（1）根据三视图的定义解决问题即可；（2）求出10个小正方体的体积和即可；（3）还原出立体图形，进而求出各个面的面积进行加总求和．【详解】解答：解：（1）几何体的小正方形的个数如俯视图所示，2＝1+3+1+1+2＝10．故答案为：10．（2）V＝10a3（cm3）∴该几何体的体积为10a3cm3．（3）S＝2（6a2+6a2+6a2）+2（a2+a2）＝40a2（cm2）．∴该几何体的表面积40a2cm2．【点睛】本题主要是考查了立体图形的三视图以及体积、表面积的求解，通过三视图还原得到原立体图形，需要一定的空间想象能力，另外表面积的求解，不要漏掉一些面．5、（1）见详解；（2）旗杆DE的高度为9m．【分析】（1）连接AC，然后根据投影相关知识可进行作图；（2）由（1）可知∠ACB=∠DFE，然后易得△ABC∽△DEF，进而根据相似三角形的性质可求解．【详解】解：（1）连接AC，过点D作DF∥AC，交直线BC于点F，线段EF即为DE的投影，如图所示：（2）∵DF∥AC，∴∠ACB=∠DFE，∵∠ABC=∠DEF=90°，∴△ABC∽△DEF，∴，∵AB=3m，BC=2m，EF=6m，∴，∴DE=9m；答：旗杆DE的高度为9m．【点睛】本题主要考查相似三角形的性质与判定及投影，熟练掌握相似三角形的性质与判定及投影是解题的关键．
