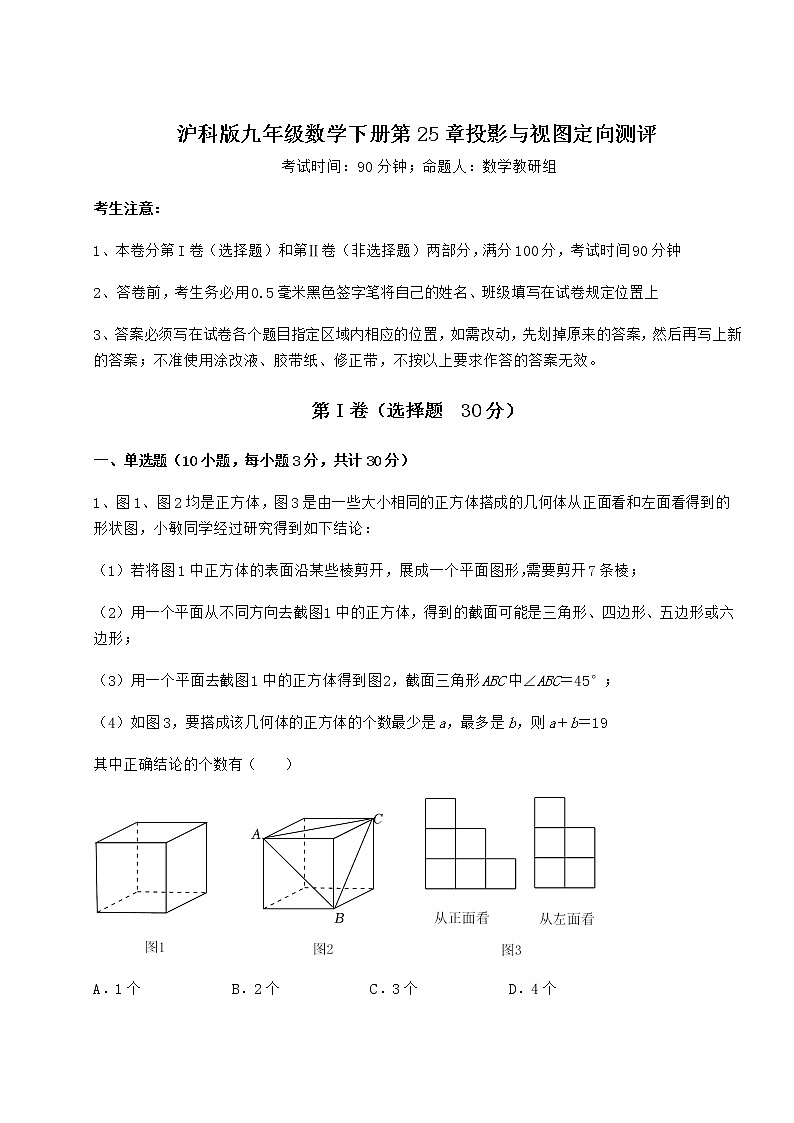

沪科版九年级数学下册第25章投影与视图定向测评

 考试时间：90分钟；命题人：数学教研组

考生注意：

1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟

2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上

3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题  30分）

一、单选题（10小题，每小题3分，共计30分）

1、图1、图2均是正方体，图3是由一些大小相同的正方体搭成的几何体从正面看和左面看得到的形状图，小敏同学经过研究得到如下结论：

（1）若将图1中正方体的表面沿某些棱剪开，展成一个平面图形，需要剪开7条棱；

（2）用一个平面从不同方向去截图1中的正方体，得到的截面可能是三角形、四边形、五边形或六边形；

（3）用一个平面去截图1中的正方体得到图2，截面三角形ABC中∠ABC＝45°；

（4）如图3，要搭成该几何体的正方体的个数最少是a，最多是b，则a＋b＝19

其中正确结论的个数有（    ）

A．1个 B．2个 C．3个 D．4个

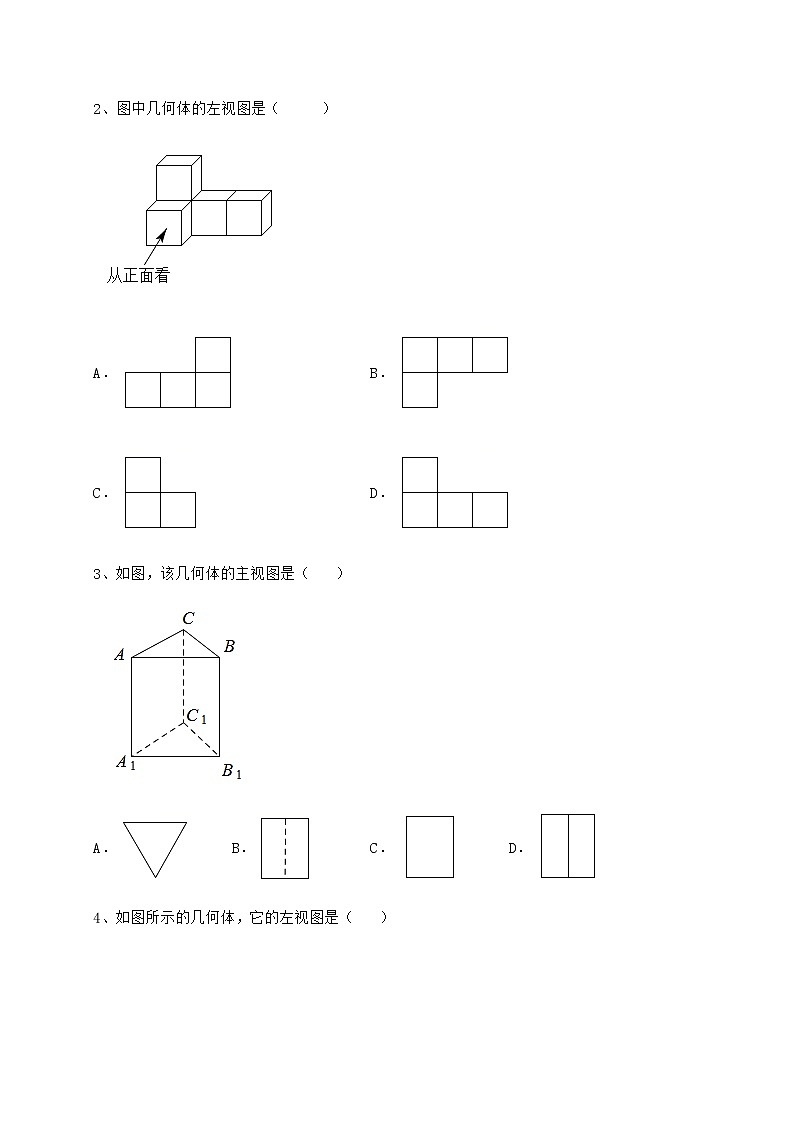

2、图中几何体的左视图是（      ）

A． B．

C． D．

3、如图，该几何体的主视图是（    ）

A． B． C． D．

4、如图所示的几何体，它的左视图是（　　）

A． B． C． D．

5、如图，是一个由多个相同小正方体堆积而成的几何体的主视图和俯视图，那么这个几何体最少需要用（　　）个小正方体

A．12 B．11 C．10 D．9

6、如图所示的几何体的俯视图是（　　）

A．  B．

C．  D．

7、如图所示的几何体的主视图是（　　）

A． B． C． D．

8、如图是一块带有圆形空洞和方形空洞的小木板，则下列物体中既可以堵住圆形空洞，又可以堵住方形空洞的是（　　）

A． B．

C． D．

9、下列立体图形的主视图是（　　）

A． B． C． D．

10、如图，从正面看这个几何体得到的图形是（　　）

A． B．

C． D．

第Ⅱ卷（非选择题  70分）

二、填空题（5小题，每小题4分，共计20分）

1、在学校开展的手工制作比赛中，小明用纸板制作了一个圆锥模型，它的三视图如图所示，根据图中数据求出这个模型的侧面积为______．

2、如图所示是一个几何体的三视图，这个几何体的名称是___________

3、如图，是一个由若干个小正方体搭成的几何体的主视图与视图，设搭这样的几何体最多需要m块小立方块，最少需要n块小立方块，则m+n=_____．

4、如图是某圆柱体果罐，它的主视图是边长为10cm的正方形，该果罐侧面积为_____．

5、根据三视图，这个几何体的侧面积是 ___．

三、解答题（5小题，每小题10分，共计50分）

1、分别画出图中两个几何体（其中第2个几何体是两个高不相等的圆锥组成的组合体）的三视图．

2、如图是由若干个大小相同的小立方块搭成的几何体，请画出从正面、左面、上面看到的这个几何体的形状图．

3、请从正面、左面、上面观察， 画出该几何体的三视图

4、如图，是由若干个完全相同的小正方体组成的一个几何体．从左面、上面观察如图所示的几何体，分别画出你所看到的平面图形．

5、如图，是由一些大小相同的小正方体组合成的简单几何体．根据要求完成下列题目．请在下面方格纸中分别画出它的左视图和俯视图（画出的图需涂上阴影）．

-参考答案-

一、单选题

1、B

【分析】

根据正方体的棱的条数以及展开后平面之间应有棱连着可判断（1）；正方体有六个面，用平面去截正方体时最多与六个面相交得六边形，最少与三个面相交得三角形可判断（2）（3）；

作出相应的俯视图，标出搭成该几何体的小正方体的个数最多（少）时的数字即可．为

【详解】

解：（1）若将图1中正方体的表面沿某些棱剪开，展成一个平面图形，需要剪开7条棱；正确，因为正方体有6个表面，12条棱，要展成一个平面图形必须5条棱连接，所以至少要剪开12﹣5＝7条棱．

（2）用一个平面从不同方向去截图1中的正方体，得到的截面可能是三角形、四边形、五边形或六边形；正确，因为用平面去截正方体时最多与六个面相交得六边形，最少与三个面相交得三角形．

（3）用一个平面去截图1中的正方体得到图2，截面三角形ABC中∠ABC＝45°；错误，因为△ABC是等边三角形，所以∠ABC＝60°．

（4）如图3，要搭成该几何体的正方体的个数最少是a，最多是b，则a+b＝19．错误，应该是a＝6，b＝11，a+b＝17．

故选：B．

【点睛】

此题主要考查了正方体的展开图的性质，截正方体以及简单组合体的三视图等知识，根据展开图的性质得出一个平面图形必须5条棱连接是解题关键．

2、B

【分析】

根据左视图是从物体左面看，所得到的图形进行解答即可．

【详解】

解：图中几何体的左视图是：

故选：B．

【点睛】

本题主要考查了简单组合体的三视图，解题的关键是掌握主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．

3、B

【分析】

找到从正面看所得到的图形即可，注意所有的看到的棱都应表现在主视图中，看不到的棱需要用虚线来表示．

【详解】

解：从正面看易得，该几何体的视图为B，

故选：B

【点睛】

本题主要考查了三视图的知识，主视图是从物体的正面看得到的视图，掌握主视图的概念是解题的关键．

4、C

【分析】

根据几何体的左面是一个圆环即可得左视图．

【详解】

由于几何体的左面是一个圆环，故其左视图也是一个圆环，且小圆是实线．

故选：C．

【点睛】

本题考查了三视图，根据所给几何体正确画出三视图是关键．

5、D

【分析】

根据几何体的主视图和俯视图可得：该几何体由3层组成，最底层至少6个小正方体；第二层2个小正方体；最高层1个小正方体，即可求解．

【详解】

解：根据几何体的主视图和俯视图得：该几何体由3层组成，最底层至少6个小正方体；第二层2个小正方体；最高层1个小正方体；

∴这个几何体最少需要用个小正方体．

故选：D

【点睛】

本题主要考查了几何体的三视图，熟练掌握三视图的特征是解题的关键．

6、B

【分析】

找到从上面看所得到的图形即可，注意所有的看到的棱都应表现在俯视图中．

【详解】

解：这个几何体的俯视图是 ，

故选：B．

【点睛】

本题考查了俯视图，熟记俯视图的定义（从物体的上面观察得到的视图）是解题关键．

7、A

【分析】

根据从正面看得到的图形是主视图，可得答案．

【详解】

解：从正面看，如图：

故选：A．

【点睛】

此题考查小正方体组成的几何体的三视图，正确掌握几何体三视图的画法是解题的关键．

8、B

【分析】

根据既可以堵住圆形空洞，又可以堵住方形空洞从物体的三视图中即有圆形又有正方形的物体可以堵住空洞，然后对各选项的视图进行一一分析即可．

【详解】

解：∵既可以堵住圆形空洞，又可以堵住方形空洞，

∴从物体的三视图来看，三视图中具有圆形和方形的可以堵住带有圆形空洞和方形空洞的小木板，

A．正方体的三视图都是正方形，没有圆形，不可以是选项A；

B．圆柱形的直径与高相等时的正视图与左视图都是正方形，俯视图是圆形，具有圆形与正方形，可以是选项B，

C．圆锥的正视图与左视图都是三角形，俯视图数圆形，没有方形，不可以是选项C；

D．球体的三视图都是圆形，没有方形，不可以是选项D．

故选择B．

【点睛】

本题考查物体能堵住圆形空洞和方形空洞，实际上是考查物体的视图，掌握物体三视图中找出具有圆形和方形的物体是解题关键．

9、A

【分析】

主视图是从正面所看到的图形，根据定义和立体图形即可得出选项．

【详解】

解：主视图是从正面所看到的图形，是：

故选：A

【点睛】

本题考查了三视图的知识，主视图是从物体的正面看得到的视图．

10、A

【分析】

首先从正面看几何体得到的平面图形是几个正方形的组合图形；然后再分别得到的图形的列数和每列小正方形的个数，由此可得出答案.

【详解】

解：观察图形从左到右小正方块的个数分别为1，2，1，

故选A.

【点睛】

本题主要考查的是简单组合体的三视图，熟练掌握几何体三视图的画法是解题的关键.

二、填空题

1、

【分析】

从主视图和左视图都为一个三角形，俯视图为一个圆，可以确定这个几何体是圆锥，由三视图可知圆锥的底面半径为，高为4，进而求得母线长，据此求得圆锥的侧面积．

【详解】

从主视图和左视图都为一个三角形，俯视图为一个圆，可以确定这个几何体是圆锥，

由三视图可知圆锥的底面半径为，

高为，则母线长为，

所以这个模型的侧面积为．

故答案为．

【点睛】

本题考查了根据三视图确定几何体，求圆锥的侧面，牢记公式是解题的关键．

2、圆柱体

【分析】

主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．

【详解】

解：由于主视图和左视图为长方形可得此几何体为柱体，

由俯视图为圆可得此几何体为圆柱体．

故答案为：圆柱体．

【点睛】

本题考查了由三视图来判断几何体，还考查学生对三视图掌握程度和灵活运用能力，同时也体现了空间想象能力．

3、15

【分析】

易得这个几何体共有3层，由俯视图可得第一层正方体的个数为4，由主视图可得第二层最少为2块，最多的正方体的个数为3块，第三层只有一块，相加即可．

【详解】

解：有两种可能；

有主视图可得：这个几何体共有3层，

由俯视图可得：第一层正方体的个数为4，由主视图可得第二层最少为2块，最多的正方体的个数为3块，

第三层只有一块，

故：最多m为3+4+1=8个小立方块，最少n为个2+4+1=7小立方块．

m+n=15，

故答案为：15

【点睛】

此题主要考查了由三视图判断几何体，关键是掌握口诀“俯视图打地基，正视图疯狂盖，左视图拆违章”就很容易得到答案．

4、故答案为：

【点睛】

本题意在考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．

4．

【分析】

根据主视图是边长为10cm 的正方形,可知圆柱的高为10cm，底面的直径为10cm，据此即可求出侧面积．

【详解】

解：∵果罐的主视图是边长为10cm的正方形，为圆柱体，

∴圆柱体的底面直径和高为10cm，

∴侧面积为，

故答案为：．

【点睛】

本题主要考查的是立体图形中的展开图，并进行面积计算，掌握立体图形的展开形式是解题的关键．

5、200π

【分析】

根据三视图确定几何体为圆柱，侧面积为2πrh，结合主视图确定h，结合俯视图确定底面圆的直径，计算即可．

【详解】

∵，

∴几何体为圆柱，且圆柱的高为h=20，底面圆的直径为10，

∴侧面积为2πrh=10×20×π=200π．

故答案为：200π．

【点睛】

本题考查了几何体的三视图，结合体侧面积计算，熟练掌握常见几何体的三视图及其侧面积计算公式是解题的关键．

三、解答题

1、见解析

【分析】

（1）从正面看得到的图形是三角形，从左面看得到的图形是长方形，从上面看得到的图形是中间有竖线的长方形；

（2）从正面和左面看是上下两个不同的等腰三角形；从上面看是一个带圆心的圆．

【详解】

解：（1）如图所示：

（2）如图所示：

【点睛】

本题考查了作图-三视图，主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形；在画图时一定要将物体的边缘、棱、顶点都体现出来，看得见的轮廓线都画成实线．

2、见解析

【分析】

观察几何体，作出三视图即可．

【详解】

解：如图所示：

【点睛】

此题考查了作图-----三视图，熟练掌握三视图的画法是解本题的关键．

3、见解析

【分析】

根据主视图的定义画出从前面先后看得到的图形，根据左视图的定义画出从左向右看得到的图形，根据俯视图的定义画出从上向下看得到的图形即可．

【详解】

解：主视图是从前面先后看得到的图形，图形分三列，左边列有三层3个小正方形，中间列一层1个小正方形，右边列有两层2个小正方形，根据看到的图形可画出主视图，

左视图是从左向右看得到的图形，图形分三列，左边列左边列有三层3个小正方形，中间列两层2个小正方形，右边列有一层1个小正方形，根据看到的图形可画出左视图，

俯视图是从上向下看得到的图形，图形分三列，上对齐，左边列有3个小正方形，中间列2个小正方形，右边列有1个小正方形，根据看到的图形可画出俯视图．

【点睛】

本题考查简单组合体的三视图，掌握三视图的定义是解题关键．

4、见解析

【分析】

根据几何体的三视图画法作图．

【详解】

解：如图，

．

【点睛】

此题考查了画小正方体组成的几何体的三视图，正确掌握几何体的三视图的画图方法是解题的关键．

5、见解析

【分析】

直接利用左视图以及俯视图的观察角度分析得出答案；

【详解】

解：它的左视图和俯视图，如下图：

【点睛】

本题主要考查了简单几何体的三视图，正确注意观察角度是解题关键，主视图、俯视图、左视图分别是从物体的正面，上面、左面看得到的图形．
