初中数学沪科版九年级下册第25章 投影与视图综合与测试巩固练习

这是一份初中数学沪科版九年级下册第25章 投影与视图综合与测试巩固练习，共22页。试卷主要包含了下面的三视图所对应的几何体是，如图所示的几何体左视图是，如图，身高1.5米的小明．等内容，欢迎下载使用。

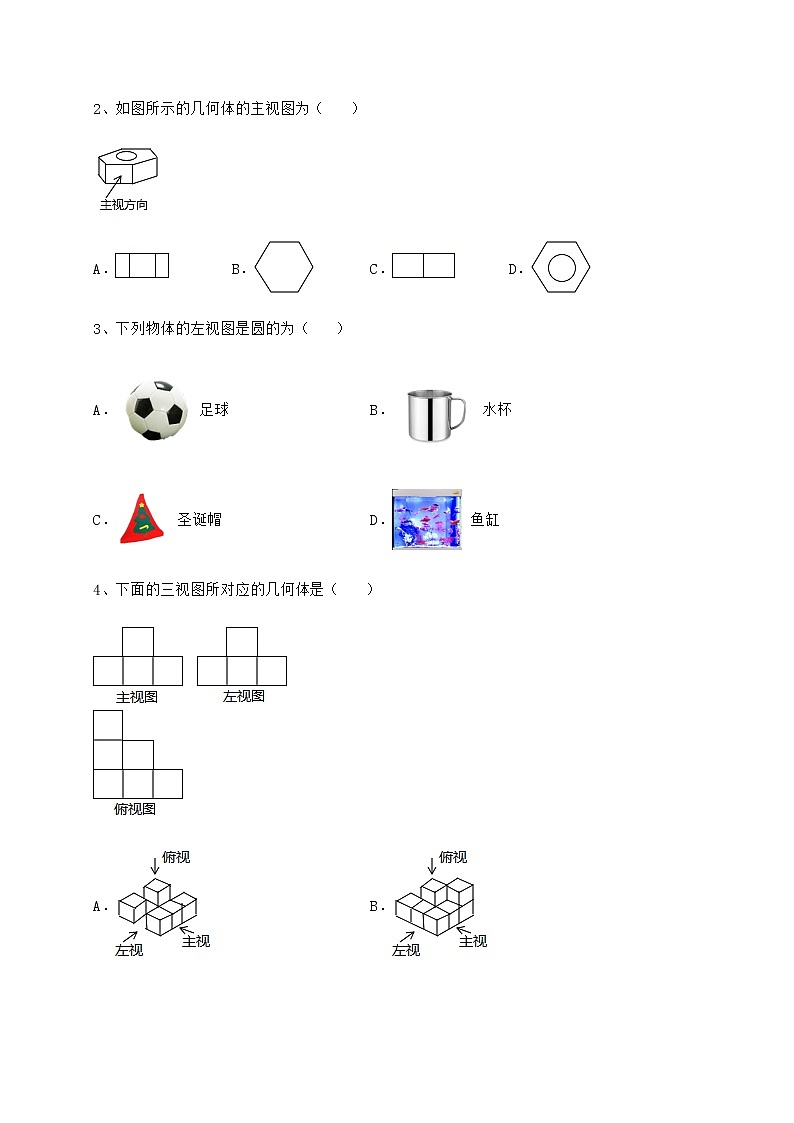

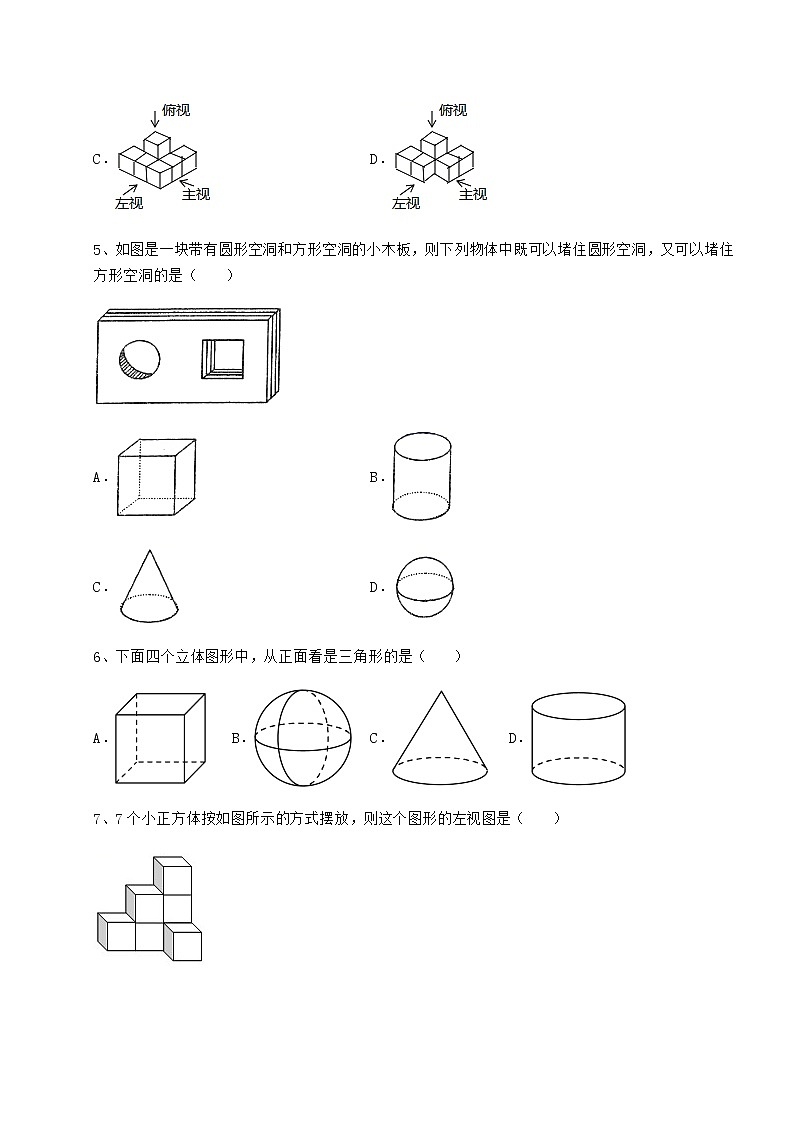

沪科版九年级数学下册第25章投影与视图章节练习 考试时间：90分钟；命题人：数学教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题  30分）一、单选题（10小题，每小题3分，共计30分）1、图1、图2均是正方体，图3是由一些大小相同的正方体搭成的几何体从正面看和左面看得到的形状图，小敏同学经过研究得到如下结论：（1）若将图1中正方体的表面沿某些棱剪开，展成一个平面图形，需要剪开7条棱；（2）用一个平面从不同方向去截图1中的正方体，得到的截面可能是三角形、四边形、五边形或六边形；（3）用一个平面去截图1中的正方体得到图2，截面三角形ABC中∠ABC＝45°；（4）如图3，要搭成该几何体的正方体的个数最少是a，最多是b，则a＋b＝19其中正确结论的个数有（    ）A．1个 B．2个 C．3个 D．4个2、如图所示的几何体的主视图为（    ）A． B． C． D．3、下列物体的左视图是圆的为（    ）A．足球  B． 水杯 C． 圣诞帽  D． 鱼缸4、下面的三视图所对应的几何体是（　　）A．  B． C．  D．5、如图是一块带有圆形空洞和方形空洞的小木板，则下列物体中既可以堵住圆形空洞，又可以堵住方形空洞的是（　　）A． B．C． D．6、下面四个立体图形中，从正面看是三角形的是（　　）A． B． C． D．7、7个小正方体按如图所示的方式摆放，则这个图形的左视图是（    ）A．  B． C．  D．8、如图所示的几何体左视图是（    ）A． B．C． D．9、如图，身高1.5米的小明（AB）在太阳光下的影子AG长1.8米，此时，立柱CD的影子一部分是落在地面的CE，一部分是落在墙EF上的EH．若量得米，米，则立柱CD的高为（    ）．A．2.5m B．2.7m C．3m D．3.6m10、某几何体从三个方向看到的平面图形都相同，这个几何体可以是（    ）A． B．C． D．第Ⅱ卷（非选择题  70分）二、填空题（5小题，每小题4分，共计20分）1、用小立方块搭一几何体，它的主视图和俯视图如图所示，这个几何体最少要_____个立方块，最多要______个立方块．2、如图是某圆柱体果罐，它的主视图是边长为10cm的正方形，该果罐侧面积为_____．3、一个几何体由若干大小相同的小立方块搭成，如图分别是从它的正面．左面看到的形状图，若该几何体所用小立方块的个数为，则的所有可能值有______种．4、根据三视图，这个几何体的侧面积是 ___．5、如图，上下底面为全等的正六边形礼盒，其正视图与侧视图均由矩形构成，正视图中大矩形边长如图所示，侧视图中包含两全等的矩形，如果用彩色胶带如图包扎礼盒，所需胶带长度至少为_________厘米．三、解答题（5小题，每小题10分，共计50分）1、将6个棱长为3cm的小正方体在地面上堆叠成如图所示的几何体，然后将需露出的表面部分染成红色．（1）画出分别从正面、左面、上面观察所看到这个几何体的形状图．（2）求该几何体被染成红色部分的面积．2、由5个相同的小立方块搭成的几何体如图所示，请画出从三个方向看所得到的形状图．3、一个几何体的三种视图如图所示．（1）这个几何体的名称是____；（2）求这个几何体的表面积；（3）求这个几何体的体积．4、已知，如图，AB和DE是直立在地面上的两根立柱，AB＝2m，某一时刻AB在太阳光下的投影BC＝1m．（1）请你在图中画出此时DE在太阳光下的投影EF；（2）在测量AB的投影时，同时测量出DE在太阳光下的投影EF＝1.5m，请你计算DE的长．5、如图，路灯下一墙墩(用线段AB表示)的影子是BC，小明(用线段DE表示)的影子是EF，在M处有一棵小树，它的影子是MN．（1）画出路灯的位置(用点P表示)；（2）在图中画出表示小树的线段． -参考答案-一、单选题1、B【分析】根据正方体的棱的条数以及展开后平面之间应有棱连着可判断（1）；正方体有六个面，用平面去截正方体时最多与六个面相交得六边形，最少与三个面相交得三角形可判断（2）（3）；作出相应的俯视图，标出搭成该几何体的小正方体的个数最多（少）时的数字即可．为【详解】解：（1）若将图1中正方体的表面沿某些棱剪开，展成一个平面图形，需要剪开7条棱；正确，因为正方体有6个表面，12条棱，要展成一个平面图形必须5条棱连接，所以至少要剪开12﹣5＝7条棱．（2）用一个平面从不同方向去截图1中的正方体，得到的截面可能是三角形、四边形、五边形或六边形；正确，因为用平面去截正方体时最多与六个面相交得六边形，最少与三个面相交得三角形．（3）用一个平面去截图1中的正方体得到图2，截面三角形ABC中∠ABC＝45°；错误，因为△ABC是等边三角形，所以∠ABC＝60°．（4）如图3，要搭成该几何体的正方体的个数最少是a，最多是b，则a+b＝19．错误，应该是a＝6，b＝11，a+b＝17．故选：B．【点睛】此题主要考查了正方体的展开图的性质，截正方体以及简单组合体的三视图等知识，根据展开图的性质得出一个平面图形必须5条棱连接是解题关键．2、A【分析】根据主视图是从物体的正面看得到的视图即可求解．【详解】解：主视图如下故选：A．【点睛】本题考查简单组合体的三视图，掌握三视图的画法是正确判断的前提．3、A【分析】根据左视图是指从物体左面向右面正投影得到的投影图，即可求解．【详解】解：A、左视图为圆，故本选项符合题意；B、左视图为长方形，故本选项不符合题意；C、左视图为三角形，故本选项不符合题意；D、左视图为长方形，故本选项不符合题意；故选：A【点睛】本题主要考查了几何体的三视图，熟练掌握三视图是观测者从三个不同位置观察同一个几何体，画出的平面图形；（1）主视图：从物体前面向后面正投影得到的投影图，它反映了空间几何体的高度和长度；（2）左视图：从物体左面向右面正投影得到的投影图，它反映了空间几何体的高度和宽度；（3）俯视图：从物体上面向下面正投影得到的投影图，它反应了空间几何体的长度和宽度是解题的关键．4、C【分析】根据“俯视打地基、主视疯狂盖、左视拆违章”得出组成该几何体的小正方体分布情况，继而得出答案．【详解】解：根据三视图知，组成该几何体的小正方体分布情况如下：与之相对应的C选项，故选：C．【点睛】本题考查由三视图判断几何体，关键是由主视图和左视图、俯视图可判断确定几何体的具体形状．5、B【分析】根据既可以堵住圆形空洞，又可以堵住方形空洞从物体的三视图中即有圆形又有正方形的物体可以堵住空洞，然后对各选项的视图进行一一分析即可．【详解】解：∵既可以堵住圆形空洞，又可以堵住方形空洞，∴从物体的三视图来看，三视图中具有圆形和方形的可以堵住带有圆形空洞和方形空洞的小木板，A．正方体的三视图都是正方形，没有圆形，不可以是选项A；B．圆柱形的直径与高相等时的正视图与左视图都是正方形，俯视图是圆形，具有圆形与正方形，可以是选项B，C．圆锥的正视图与左视图都是三角形，俯视图数圆形，没有方形，不可以是选项C；D．球体的三视图都是圆形，没有方形，不可以是选项D．故选择B．【点睛】本题考查物体能堵住圆形空洞和方形空洞，实际上是考查物体的视图，掌握物体三视图中找出具有圆形和方形的物体是解题关键．6、C【分析】找到从正面看所得到的图形为三角形即可．【详解】解：A、主视图为正方形，不符合题意；B、主视图为圆，不符合题意；C、主视图为三角形，符合题意；D、主视图为长方形，不符合题意．故选：C．【点睛】本题考查了三视图的知识，主视图是从物体的正面看得到的视图．7、C【分析】细心观察图中几何体摆放的位置，根据左视图是从左面看到的图象判定则可．【详解】解：从左边看，是左边3个正方形，右边一个正方形．故选：C．【点睛】本题考查了三视图的知识，左视图是从物体的左面看得到的视图．8、C【分析】找到从几何体的左面看所得到的图形即可，注意所有的看到的棱都应表现在左视图中．【详解】解：从几何体的左面看，是一列两个矩形，矩形的中间用虚线隔开．故选C．【点睛】此题主要考查了简单几何体的三视图，关键是掌握左视图所看的位置．9、A【分析】将太阳光视为平行光源，可得，MD=HE，即可得CM的值，故计算CD=CM+DM即可．【详解】如图所示，过D点作BG平行线交FE于点H，过E点作BG平行线交CD于点M∵BG//ME//DH∴∠BGA=∠MEC，∠BAG=∠DCE=90°∴，MD=HE∴∴∴CD=CM+DM=1+1.5=2.5故答案选：A．【点睛】本题考查了相似三角形的判断即性质，由太阳光投影判断出平行关系进而求得相似是解题的关键．10、C【分析】根据三视图判断即可；【详解】的左视图、主视图是三角形，俯视图是圆，故A不符合题意；的左视图、主视图是长方形，俯视图是三角形，故B不符合题意；的主视图、左视图、俯视图都是正方形，故C符合题意；的左视图、主视图是长方形，俯视图是圆，故D不符合题意；故选C．【点睛】本题主要考查了几何体三视图的判断，准确分析是解题的关键．二、填空题1、        【分析】依据主视图可得俯视图中各位置小正方体的个数，进而得到这个几何体中正方体最少和最多的个数．【详解】由主视图可得，这个几何体（第2列，第3列组合不唯一）最少要1+3+4=8个立方块；由主视图可得，这个几何体最多要1+4+6=11个立方块；故答案为：8，11．【点睛】本题主要考查三视图判断几何体，解题时应分别根据主视图、俯视图和左视图想象几何体的前面、上面和左侧面的形状，然后综合起来考虑整体形状．2、故答案为： 【点睛】本题意在考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．4．【分析】根据主视图是边长为10cm 的正方形,可知圆柱的高为10cm，底面的直径为10cm，据此即可求出侧面积．【详解】解：∵果罐的主视图是边长为10cm的正方形，为圆柱体，∴圆柱体的底面直径和高为10cm，∴侧面积为，故答案为：．【点睛】本题主要考查的是立体图形中的展开图，并进行面积计算，掌握立体图形的展开形式是解题的关键．3、9【分析】由主视图和左视图，判断最少和最多的正方体的个数即可解决问题．【详解】解：由主视图和左视图可确定所需正方体个数最少和最多时俯视图为：则组成这个几何体的小正方体最少有6个，最多有14个，则n可能的值为6，7，8，9，10，11，12，13，14，故答案为：9．【点睛】此题主要考查了由三视图判断几何体，根据主视图和左视图画出所需正方体个数最少和最多的俯视图是关键．4、200π【分析】根据三视图确定几何体为圆柱，侧面积为2πrh，结合主视图确定h，结合俯视图确定底面圆的直径，计算即可．【详解】∵，∴几何体为圆柱，且圆柱的高为h=20，底面圆的直径为10，∴侧面积为2πrh=10×20×π=200π．故答案为：200π．【点睛】本题考查了几何体的三视图，结合体侧面积计算，熟练掌握常见几何体的三视图及其侧面积计算公式是解题的关键．5、【分析】由正视图可知，高是20cm，两顶点之间的最大距离为60cm，利用正六边形的性质求得底面AD，然后所有棱长相加即可．【详解】根据题意，作出实际图形的上底，如图：AC，CD是上底面的两边，因为正六边形的直径为60cm，则AC=60÷2=30（cm），∠ACD=120°，作CB⊥AD于点B，那么AB=AC×sin60°=30×=15（cm），所以AD=2AB=30（cm），胶带的长至少=（cm）．故答案为：．【点睛】本题考查了正六边形的性质、立体图形的三视图和学生的空间想象能力；注意知道正六边形两个顶点间的最大距离求对边之间的距离需构造直角三角形利用相应的三角函数求解．三、解答题1、（1）见解析；（2）189cm2．【分析】（1）由已知条件可知，主视图有3列，每列小正方数形数目分别为2，1，1；左视图有3列，每列小正方形数目分别为1，2，1；俯视图有3列，每列小正方数形数目分别为3，1，1．据此可画出图形；（2）分别从前面，后面，左面，右面和上面数出被染成红色部分的正方形的个数，再乘以1个面的面积即可求解．【详解】解：（1）作图如下：（2）（4+4+4+4+5）×（3×3）＝21×9＝189（cm2）答：该几何体被染成红色部分的面积为189cm2．【点睛】本题考查简单组合体的三视图的画法．主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形；注意看到的用实线表示，看不到的用虚线表示．注意涂色面积指组成几何体的外表面积．2、见解析【分析】根据立方体的三视图解答．【详解】解：如图：【点睛】此题考查立体图形的三视图画法，正确掌握画立体图形的方法及掌握立体图形的特点是解题的关键．3、（1）圆柱体；（2）这个几何体的表面积为；（3）这个几何体的体积为．【分析】（1）根据这个几何体的三视图即可求解；（2）根据三视图可得到圆柱的高为6，底面半径为2，然后根据圆柱的表面积等于侧面积加两个底面积求解即可；（3）根据圆柱的体积等于底面积×高求解即可．【详解】解：（1）由图可得，主视图是长方形，左视图是长方形，俯视图是圆，∴这个几何体是圆柱体，故答案是：圆柱体；（2）由三视图可得，圆柱的高为6，底面半径为2，∴这个圆柱的表面积＝底面积×2+侧面积＝；（3）这个圆柱的体积＝底面积×高＝．【点睛】此题考查了几何体的三视图，求圆柱的表面积和体积，解题的关键是熟练掌握三视图的表示方法以及圆柱的表面积和体积公式．4、（1）画图见解析；（2）DE=3米【分析】（1）连接AC，过D点做AC平行线，交EB与点F，即可得投影EF．（2）太阳光属于平行光源，故，故，所以DE=3.【详解】（1）如图所示：（2）∵DE//AC∴∠EFD=∠BCA∴∴∴∴DE=3米．【点睛】本题考查了平行投影以及相似三角形的判定和性质，在实际生活中，处处都存在相似三角形.当我们与其接触时，就能利用相似的相关知识去识别和解决实际生活中的问题，如同一时刻物高与影长的问题．5、（1）见解析；（2）见解析．【分析】（1）连接CA并延长与FD的延长线交于点P，点P即路灯的位置；（2）连接PN，作MG垂直于MN与PN交于点G，线段GM即为表示小树的线段．【详解】解：（1）如图，连接CA并延长与FD的延长线交于点P，点是路灯的位置．（2）如图，连接PN，作MG垂直于MN与PN交于点G，线段表示小树．【点睛】此题考查了中心投影，解题的关键是熟练掌握中心投影的性质．
