沪科版九年级下册第25章 投影与视图综合与测试课时作业

这是一份沪科版九年级下册第25章 投影与视图综合与测试课时作业，共20页。试卷主要包含了如图所示的几何体的俯视图是，如图所示的几何体的左视图为等内容，欢迎下载使用。

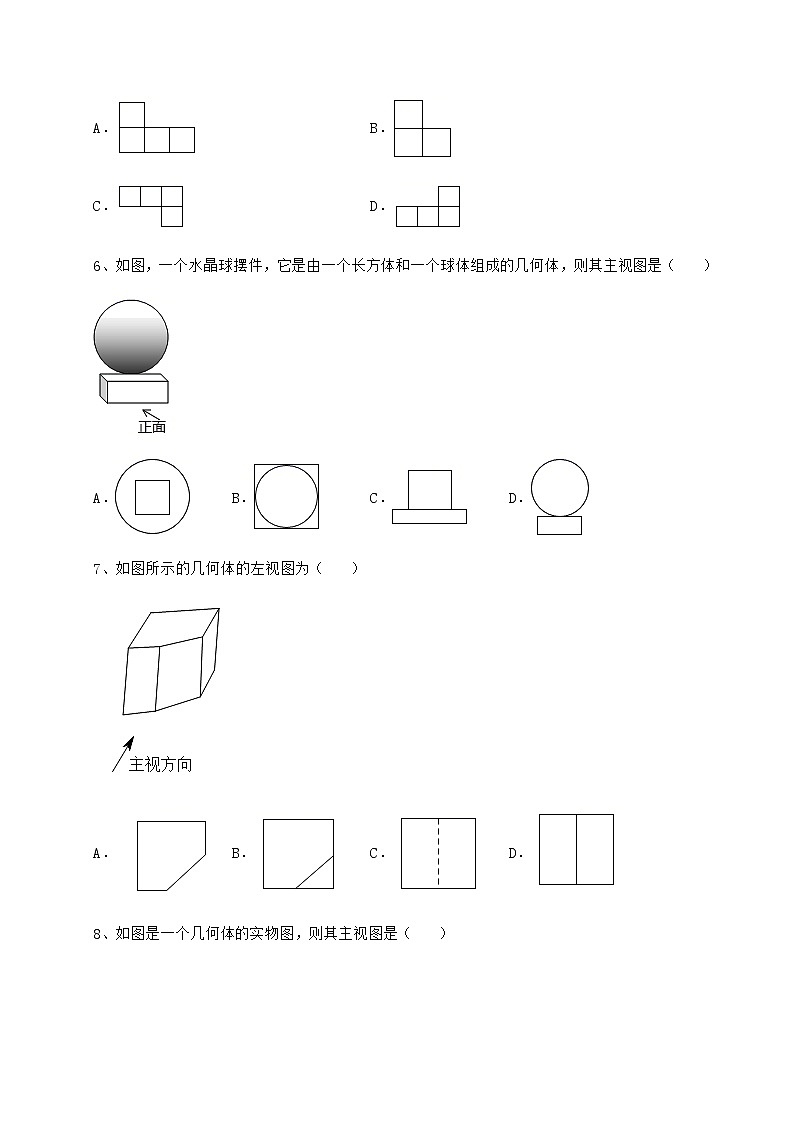

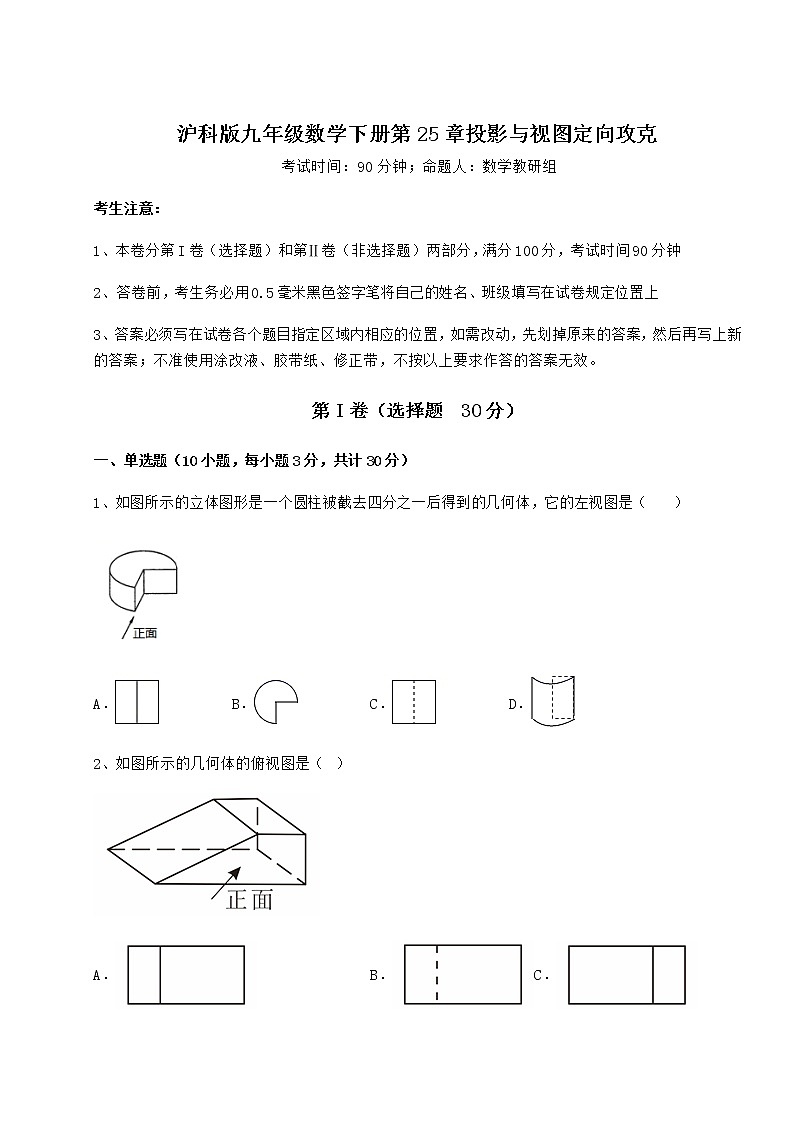

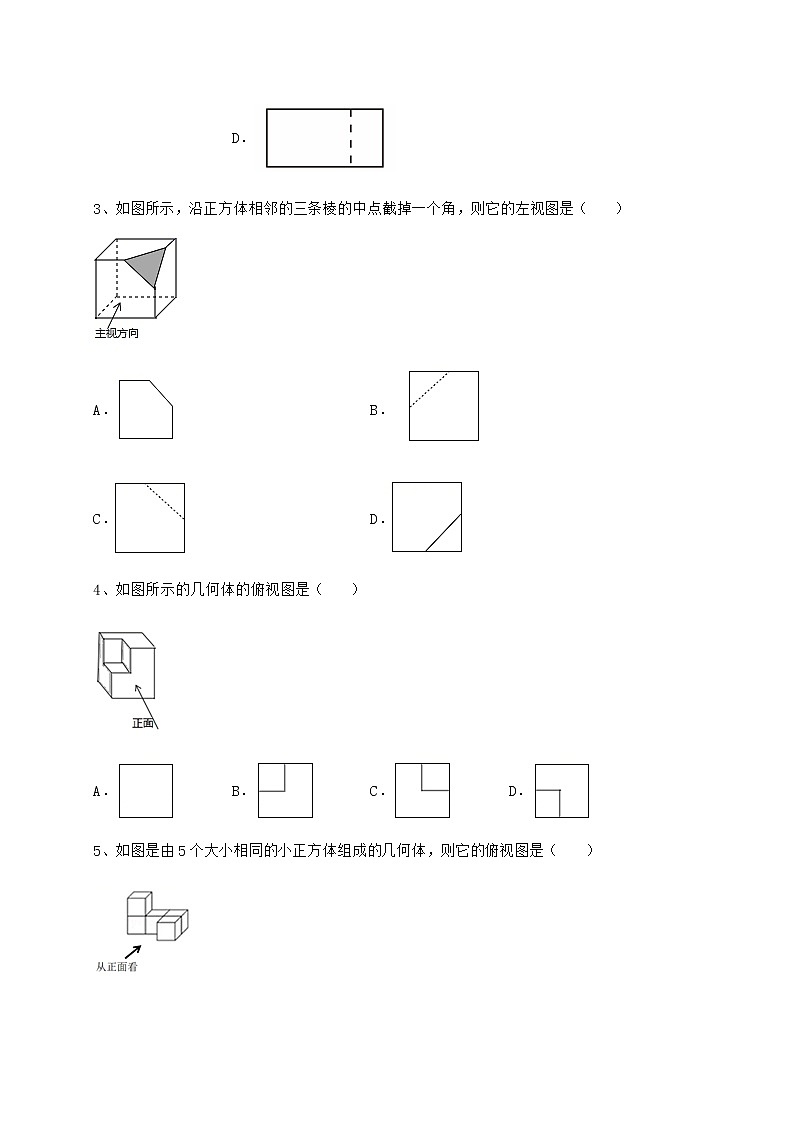

沪科版九年级数学下册第25章投影与视图定向攻克 考试时间：90分钟；命题人：数学教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题  30分）一、单选题（10小题，每小题3分，共计30分）1、如图所示的立体图形是一个圆柱被截去四分之一后得到的几何体，它的左视图是（    ）A． B． C． D．2、如图所示的几何体的俯视图是（  ）A． B．C． D．3、如图所示，沿正方体相邻的三条棱的中点截掉一个角，则它的左视图是（    ）A． B．C． D．4、如图所示的几何体的俯视图是（    ）A． B． C． D．5、如图是由5个大小相同的小正方体组成的几何体，则它的俯视图是（　　）A． B．C． D．6、如图，一个水晶球摆件，它是由一个长方体和一个球体组成的几何体，则其主视图是（　　）A． B． C． D．7、如图所示的几何体的左视图为（　　）A． B． C． D．8、如图是一个几何体的实物图，则其主视图是（    ）A． B． C． D．9、已知一个几何体如图所示，则该几何体的左视图是（　　）A． B． C． D．10、如图几何体的主视图是（    ）A． B． C． D．第Ⅱ卷（非选择题  70分）二、填空题（5小题，每小题4分，共计20分）1、如图是某物体的三视图，则此物体的体积为_____（结果保留π）．2、如图所给出的几何体的三视图，可以确定几何体中小正方体的数目为___．3、下图是由若干个相同的小正方体组合而成的一个几何体的三视图，则组成这个几何体的小正方体个数是_________．4、一块直角三角形板，，，，测得边的中心投影长为，则长为__．5、下面是一天中四个不同时刻两个建筑物的影子，将它们按时间先后顺序排列为 _____．三、解答题（5小题，每小题10分，共计50分）1、如图是由一些棱长都为1cm的小正方体组合成的简单几何体．画出该几何体的主视图、左视图和俯视图，并用阴影表上：2、画出从3个方向看如图所示几何体的形状图．3、如图，是由若干个完全相同的棱长为1的小正方体组成的一个几何体．（1）请画出这个几何体的三视图；（2）该几何体的表面积（含下底面）为        ；（3）如果在这个几何体上再添加一些相同的小正方体，并保持这个几何体的主视图和左视图不变，那么最多可以再添加        个小正方体．4、如图是由4块小立方块所搭成的几何体从上面看到的图形，小正方形中的数字表示该位置小立方块的个数，请画出它的左视图和主视图．5、（1）如图1所示，快下降到地面的某伞兵在灯光下的影子为AB．试确定灯源P的位置，并画出竖立在地面上木桩的影子EF．（保留作图痕迹，不要求写作法）（2）画出图2实物的三视图． -参考答案-一、单选题1、C【分析】根据左视图的定义，左视图就是物体由左向右方投影得到的视图，即可得出结论．【详解】解：根据左视图的定义，该几何体的左视图是：故选：C ．【点睛】此题考查了几何体左视图的判断，掌握左视图的定义是解题关键．2、C【分析】根据几何体的俯视图即为从几何体的上面看到的形状，判断即可．【详解】解：从上面看该几何体，所看到的图形如下：故选：C．【点睛】本题考查简单组合体的三视图，理解视图的意义，解题的关键是：掌握俯视图的画法是正确判断的前提．3、C【分析】根据从左边看，首先看的见的部分是一个正方形，然后在右上角有截面的一条线看不见，要用虚线表示，由此求解即可【详解】解：由题意得：从左边看，首先看的见的部分是一个正方形，然后在右上角有截面的一条线看不见，要用虚线表示，故选C．【点睛】本题主要考查了几何体的三视图，解题的关键在于能够熟练掌握三视图的定义．4、D【分析】根据从上边看得到的图形是俯视图，可得答案．【详解】解：结合所给几何体，其俯视图应为一个正方形，然后在正方形内部的左下角还有一个小长方形，故选D．【点睛】本题主要考查了简单几何体的三视图，熟知三视图的定义是解题的关键．5、C【分析】根据几何体的结构特征及俯视图可直接进行排除选项．【详解】解：如图是由5个大小相同的小正方体组成的几何体，则它的俯视图是；故选C．【点睛】本题主要考查从不同方向看几何体，熟练掌握几何体的特征是解题的关键．6、D【分析】根据从正面看得到的图形是主视图，可得答案．【详解】解：从正面看下边是一个矩形，矩形的上边是一个圆，故选：D．【点睛】本题考查了简单组合体的三视图，掌握从正面看得到的图形是主视图是解决此题关键．7、C【分析】找到从左边看所得到的图形即可，注意所有看得到的棱用实线表示，看不到的部分用虚线表示【详解】解：从左边看到的图形是：故选C【点睛】本题考查了简单组合体的三视图，理解看不到的且存在的是虚线解题的关键．8、C【分析】找到从正面看所得到的图形即可．【详解】解：从正面看可得到一个矩形和一个下底和矩形相邻的梯形的组合图．故选：C．【点睛】本题考查了三视图的知识，主视图是从物体的正面看得到的视图．9、B【分析】根据几何体左视图的概念求解即可．【详解】解：由左视图的概念可得，这个几何体的左视图为：．故选：B．【点睛】此题考查了几何体的左视图，解题的关键是熟练掌握几何体左视图的概念．左视图，一般指由物体左边向右做正投影得到的视图．10、A【分析】根据题意可得：从正面看，主视图是两个长方形，即可求解．【详解】解：从正面看，主视图是两个长方形．故选：A【点睛】本题主要考查了几何体的三视图，熟练掌握几何体的三视图的特征是解题的关键．二、填空题1、π【分析】由已知中的三视图，可以判断出该物体是由下部分为底面直径为10、高10的圆柱，上部分是底面直径为10，高为5的圆锥组成的，代入圆柱、圆锥的体积公式，即可得到答案．【详解】解：由三视图知，该物体是由下部分为底面直径为10、高10的圆柱，上部分是底面直径为10，高为5的圆锥组成的．∴体积＝V圆柱+V圆锥＝．故答案为：π．【点睛】本题考查的知识点是由三视图还原实物图，圆柱和圆锥的体积，其中根据三视图准确分析出几何体的形状及底面半径、高等关键数据是解答本题的关键．2、9或10或11．【分析】从俯视图看出底层小正方体的位置，两排三列，第一排两列小正方形，第二排三列小正方形，右边对齐，从主视图可以确定左边列第二排两层2个小正方体，中间列两排最多都3层，右边列两排最多两层，从左视图可以确定第一排两层，第二排三层，分5种情况可取定小正方体的个数．【详解】解：从俯视图可以看出分简单组合体两排三列，第一排两列小正方形，第二排三列小正方形，右边对齐，从主视图可以确定左边列第二排两层2个小正方体，中间列两排最多都3层，右边列两排最多两层，从左视图可以确定第一排两层，第二排三层，∴①简单组合体可以是第一排中间列一层1个小正方体，右边列两层2个小正方形，第二排左边列2层2个小正方体，中间列3层3个小正方体，右边列一层1个小正方体，组合体小正方体的个数是1+2+2+3+1=9个；如图②简单组合体可以是第一排中间列一层1个小正方体，右边列两层2个小正方形，第二排左边列2层2个小正方体，中间列3层3个小正方体，右边列两层2个小正方体，组合体小正方体的个数是1+2+2+3+2=10个；如图∴③简单组合体可以是第一排中间列两层2个小正方体，右边列一层1个小正方形，第二排左边列2层2个小正方体，中间列3层3个小正方体，右边列两层2个小正方体，组合体小正方体的个数是2+1+2+3+2=10个；如图∴④简单组合体可以是第一排中间列两层2个小正方体，右边列两层层2个小正方形，第二排左边列2层2个小正方体，中间列3层3个小正方体，右边列一层1个小正方体，组合体小正方体的个数是2+2+2+3+1=10个；如图⑤简单组合体可以是第一排中间列两层2个小正方体，右边列两层层2个小正方形，第二排左边列2层2个小正方体，中间列3层3个小正方体，右边列两层2个小正方体，组合体小正方体的个数是2+2+2+3+2=11个；如图所以搭成这个几何体所用的小立方块的个数为9或10或11，故答案为：9或10或11．【点睛】本题考查根据组合体的三视图确定小正方体的个数，掌握三视图的特征，结合图形分类讨论解决问题是解题关键．3、5【分析】利用主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形，进而判断图形形状，即可得出小正方体的个数．【详解】解：综合三视图，我们可以得出，这个几何模型的底层有3+1=4个小正方体，第二有1个小正方体，因此搭成这个几何体模型所用的小正方体的个数是4+1=5个．故答案为：5．【点睛】本题考查了学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．掌握口诀“俯视图打地基，正视图疯狂盖，左视图拆违章”是解题的关键．4、【分析】由题意易得△ABC∽△，根据相似比求解即可．【详解】解：，，，＝24，∴，∵△，，即，故答案为：．【点睛】本题综合考查了中心投影的特点和规律以及相似三角形性质的运用，解题的关键是利用中心投影的特点可知这两组三角形相似，利用其相似比作为相等关系求出所需要的线段．5、③④①②【分析】根据从早晨到傍晚物体影子的指向是：西西北北东北东，影长由长变短，再变长．【详解】解：西为③，西北为④，东北为①，东为②，将它们按时间先后顺序排列为③④①②，故答案是：③④①②．【点睛】本题考查平行投影的特点和规律，解题的关键是掌握在不同时刻，物体在太阳光下的影子的大小在变，方向也在改变，就北半球而言，从早晨到傍晚物体影子的指向是：西西北北东北东，影长由长变短，再变长．三、解答题1、图见解析．【分析】根据主视图、左视图和俯视图的定义即可得．【详解】解：该几何体的主视图、俯视图和左视图如下所示：【点睛】本题考查了几何体的主视图、左视图和俯视图，掌握理解各定义是解题关键．2、见解析【分析】从正面看有3列，每列小正方形数目分别为1，3，1；从左面有1列，小正方形数目为3；从上面看有3列，每行小正方形数目分别为1，1，1；【详解】解：如图所示：【点睛】本题考查了实物体的三视图．在画图时一定要将物体的边缘、棱、顶点都体现出来，看得见的轮廓线都画成实线，看不见的画成虚线，不能漏掉．本题画几何体的三视图时应注意小正方形的数目及位置．3、（1）见解析；（2）28；（3）2【分析】（1）从正面看得到从左往右3列正方形的个数依次为1，3，2；从左面看得到从左往右2列正方形的个数依次为3，1；从上面看得到从左往右3列正方形的个数依次为1，2，1，依此画出图形即可；（2）有顺序的计算上下面，左右面，前后面的表面积之和即可；（3）根据保持这个几何体的主视图和左视图不变，可知添加小正方体是1列和3列各加1个，依此即可求解．【详解】（1）如图所示：（2）（4×2+6×2+4×2）×（1×1） ＝（8+12+8）×1＝28故答案为：28（3）由分析可知，最多可以再添加2个小正方体，如图，故答案为：2【点睛】此题考查了作图−三视图，用到的知识点为：计算几何体的表面积应有顺序的分为相对的面进行计算不易出差错；三视图分为主视图、左视图、俯视图，分别是从物体正面、左面和上面看，所得到的图形．4、见解析【分析】根据已知图形得出实际摆放，进而利用从正面和左面观察得出图形即可．【详解】解：如图所示：【点睛】本题主要考查了画三视图，解题的关键件是根据已知正确得出图形的三视图．5、（1）见解析；（2）见解析【分析】（1）如图，分别以为端点作射线，两射线交于点即可求得的位置，过和木桩的顶端，以为端点做射线，与底面交于点，木桩底部为点，连接，则即为竖立在地面上木桩的影子；（2）根据三视图的作法要求画三视图即可，主视图为等边三角形，左视图为矩形，俯视图为矩形，中间有一条实线【详解】（1）如图所示，为灯源，EF为竖立在地面上木桩的影子，（2）如图所示，【点睛】本题考查了中心投影，三视图，掌握中心投影与三视图的作图方法是解题的关键．
