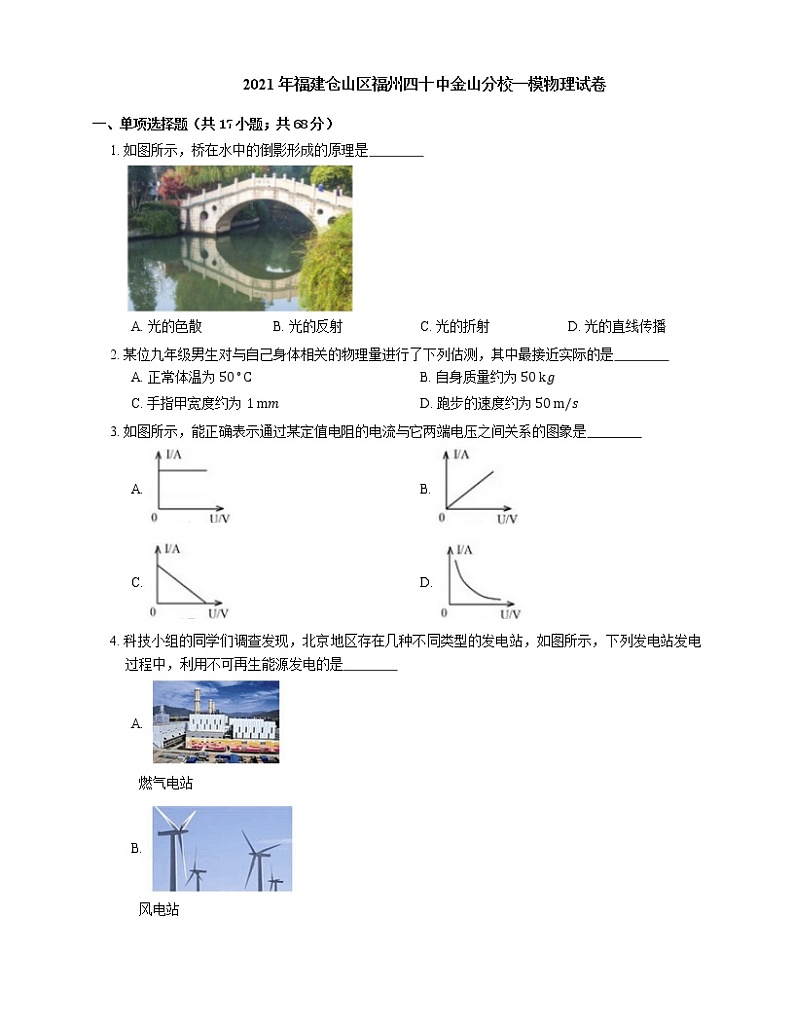

2021年福建仓山区福州四十中金山分校一模物理试卷
展开
这是一份2021年福建仓山区福州四十中金山分校一模物理试卷，共18页。试卷主要包含了单项选择题，双项选择题，填空题，解答题，实验题，作图题，简答题等内容，欢迎下载使用。
一、单项选择题（共17小题；共68分）
1. 如图所示，桥在水中的倒影形成的原理是
A. 光的色散B. 光的反射C. 光的折射D. 光的直线传播
2. 某位九年级男生对与自己身体相关的物理量进行了下列估测，其中最接近实际的是
A. 正常体温为 50∘CB. 自身质量约为 50 kg
C. 手指甲宽度约为 1 mmD. 跑步的速度约为 50 m/s
3. 如图所示，能正确表示通过某定值电阻的电流与它两端电压之间关系的图象是
A. B.
C. D.
4. 科技小组的同学们调查发现，北京地区存在几种不同类型的发电站，如图所示，下列发电站发电过程中，利用不可再生能源发电的是
A.
燃气电站
B.
风电站

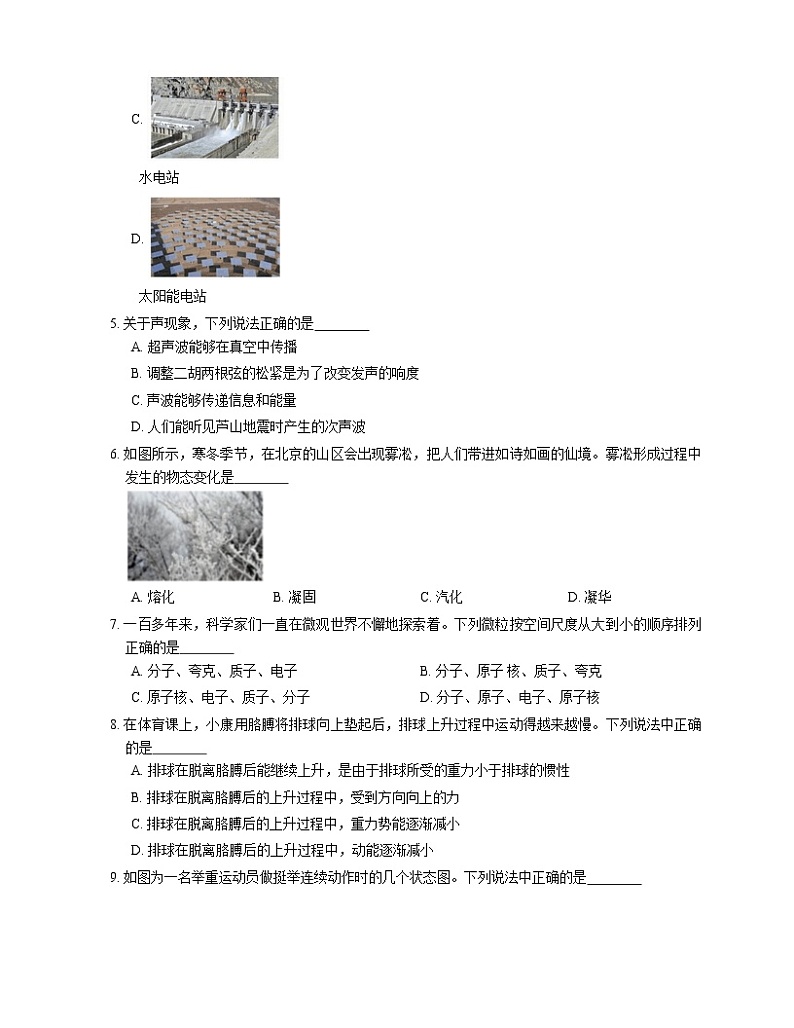

C.
水电站
D.
太阳能电站
5. 关于声现象，下列说法正确的是
A. 超声波能够在真空中传播
B. 调整二胡两根弦的松紧是为了改变发声的响度
C. 声波能够传递信息和能量
D. 人们能听见芦山地震时产生的次声波
6. 如图所示，寒冬季节，在北京的山区会出现雾凇，把人们带进如诗如画的仙境。雾凇形成过程中发生的物态变化是
A. 熔化B. 凝固C. 汽化D. 凝华
7. 一百多年来，科学家们一直在微观世界不懈地探索着。下列微粒按空间尺度从大到小的顺序排列正确的是
A. 分子、夸克、质子、电子B. 分子、原子 核、质子、夸克
C. 原子核、电子、质子、分子D. 分子、原子、电子、原子核
8. 在体育课上，小康用胳膊将排球向上垫起后，排球上升过程中运动得越来越慢。下列说法中正确的是
A. 排球在脱离胳膊后能继续上升，是由于排球所受的重力小于排球的惯性
B. 排球在脱离胳膊后的上升过程中，受到方向向上的力
C. 排球在脱离胳膊后的上升过程中，重力势能逐渐减小
D. 排球在脱离胳膊后的上升过程中，动能逐渐减小

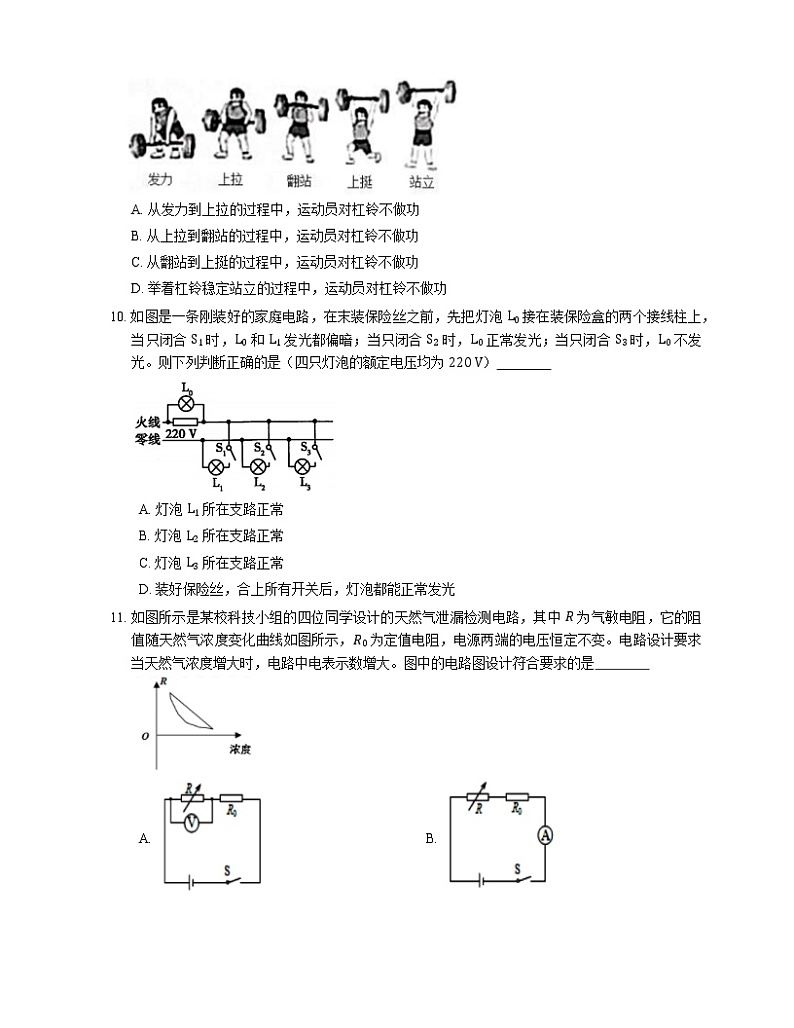

9. 如图为一名举重运动员做挺举连续动作时的几个状态图。下列说法中正确的是
A. 从发力到上拉的过程中，运动员对杠铃不做功
B. 从上拉到翻站的过程中，运动员对杠铃不做功
C. 从翻站到上挺的过程中，运动员对杠铃不做功
D. 举着杠铃稳定站立的过程中，运动员对杠铃不做功
10. 如图是一条刚装好的家庭电路，在末装保险丝之前，先把灯泡 L0 接在装保险盒的两个接线柱上，当只闭合 S1 时，L0 和 L1 发光都偏暗；当只闭合 S2 时，L0 正常发光；当只闭合 S3 时，L0 不发光。则下列判断正确的是（四只灯泡的额定电压均为 220 V）
A. 灯泡 L1 所在支路正常
B. 灯泡 L2 所在支路正常
C. 灯泡 L3 所在支路正常
D. 装好保险丝，合上所有开关后，灯泡都能正常发光
11. 如图所示是某校科技小组的四位同学设计的天然气泄漏检测电路，其中 R 为气敏电阻，它的阻值随天然气浓度变化曲线如图所示，R0 为定值电阻，电源两端的电压恒定不变。电路设计要求当天然气浓度增大时，电路中电表示数增大。图中的电路图设计符合要求的是
A. B.
C. D.
12. 通过实验研究得出电流与电压关系的科学家是
A. 安培B. 库仑C. 伏特D. 欧姆
13. 某同学设计了一种如图所示的简易电梯，由图可知
A. A 是动滑轮
B. B 是定滑轮
C. 如果电动机向下拉动绳子，电梯厢将上升
D. 电梯厢运动的速度与电动机拉绳的速度相等
14. 如图所示，物体 A 、 B 叠放在水平桌面上，方向相反的水平拉力 Fa 、 Fb 分别作用于物体 A 、 B 上，使 A 、 B 一起在桌面上做匀速直线运动，已知 A 、 B 始终保持相对静止，且 Fb=2Fa。以 fA 表示 A 受到的摩擦力大小，以 fB 表示 B 受到桌面的摩擦力的大小，则
A. fA=0 ， fB=FaB. fA=0，fB=2Fa
C. fA=Fa ， fB=FaD. fA=Fa，fB=2Fa
15. 如图是手摇式手电筒，只要转动手电筒的摇柄，灯泡就能发光。下列实验能揭示手电筒工作原理的是
A. B.
C. D.
16. 将一枚重为0.5N的蛋放入一杯均匀盐水中，静止时如图所示，然后向杯子里加入一些清水，则( )
A. 鸡蛋会下沉B. 鸡蛋的重力增加
C. 鸡蛋所受浮力变大D. 鸡蛋所受浮力为0.5N
17. 下图是一种自动测定油箱内油面高度的装置．R 是滑动变阻器，它的金属滑片是杠杆的一端，从油量表（由电流表改装而成）指针所指的刻度，就可以知道油箱内油面的高度，当滑动变阻器的金属滑片上移时
A. 电路中的电流减小，油箱油面降低B. 电路中的电流减小，油箱油面升高
C. 电路中的电流增大，油箱油面降低D. 电路中的电流增大，油箱油面升高
二、双项选择题（共1小题；共4分）
18. 如图亊例可初步说明道理正确的是
A.
沿纸条上方吹气纸条会向上飘起，说明气体在流速大处压强小，在流速小处压强大
B.
橡皮膜的玻璃管在水中越深，膜向上凸起程度越大，说明水内部的压强随深度增加而增大
C.
沙漠中的越野汽车装有非常宽大的轮子，目的是增大受力面积可以减小压力
D.
用手挤压笔，能把墨水吸上来，说明笔管对墨水有吸引力
三、填空题（共7小题；共34分）
19. 我国古代就有光现象的描述，如“捞不到的是水中月，摘不到的是镜中花”、“潭清疑水浅”。其中“疑水浅”是光的 现象。从岸上看水中的物体时，会感到水中物体的位置比实际位置高一些，这是光的 现象。
20. 当列车高速经过时，若人离列车太近，很容易被吸向列车，这是因为列车在高速行驶时，列车与人之间的空气流速 ，压强 ，人外侧的气压大于内侧的气压，从而把人压向列车。
21. “小小竹排江中游，巍巍青山两岸走。”这句歌词前句是以 为参照物，后句是以 为参照物。在《听妈妈讲过去的事情》这首歌中有一句歌词这样唱道：“月亮在白莲花般的云朵里穿行”，这是以 为参照物。
22. 彩色电视机上的色彩是由红、 、蓝三种色光混合而成．电视机的遥控器通过发射一种不可见光—— 线，来实现对电视机的控制．有时不把遥控器对准电视机的控制窗口，而是对着墙壁按一下按钮，利用光的 也可以控制电视机．
23. 当神舟三号飞船穿越大气层返回地面时，它表面温度升高，这是通过 的方式将 能转化为内能。墨水在温水中比在冷水中扩散快，说明分子运动的快慢与 有关。冬天烤火取暖是通过 的方式增加人体的内能。
24. 如图是自行车的手闸，它是 杠杆（选填“省力”或“费力”）；要让自行车很快停下来，可以用力捏闸，这是通过改变 来改变摩擦力大小的。
25. 如图所示的电路中，电源电压不变，当开关 S 闭合时，电流表的示数为 0.8 A；开关 S 断开时，电流表的示数改变了 0.5 A；则 R1 与 R2 的电阻之比为 。
四、解答题（共3小题；共39分）
26. 放在同一水平桌面上的甲、乙两个相同的容器盛有不同的液体，现将两个相同的物块分别放入两容器中，当两物块静止时，两容器中液面恰好相平，两物块所处的位置如图所示。则（ ）
A．甲容器中液体的密度较大B．乙容器底部受到液体的压强较大C．甲容器中物块排开液体的重力较大D．乙容器中物块受到液体的浮力较大
27. 某班同学在用皮尺和秒表测平均速度时，四位计时员记录了张宏同学通过 10 m 、 20 m 、 30 m 和 40 m 处的时间，并记录在下表中：
根据上面的数据，计算出张宏同学跑步的下列平均速度：
（1）从起点到 10 m 处的平均速度是 m/s。
（2）从 10 m 到 30 m 处的平均速度是 m/s。
（3）从 30 m 到 40 m 处的平均速度是 m/s。
28. 如图所示，A 、 B 两端的电压是 6 V，灯 L1 的电阻是 10 Ω，通过 L1 的电流是 0.2 A。求：
（1） L1 两端的电压；
（2） L2 两端的电压；
（3） L2 的电阻。
五、实验题（共6小题；共84分）
29. 看图填空：
（1）如图甲木块的长度是 cm；
（2）如图乙电能表的示数是 kW⋅h。
30. 某同学探究“海波熔化时温度的变化规律”时，记录的数据如下表，在实验时观察到，海波在第 4 min 开始熔化，第 8 min 熔化完毕，请你根据实验数据完成下列各题：
时间/min01234567891011海波的温度/∘C40424446484848484849.55152.5
（1）在方格纸上描点并画出温度一时间图象；
（2）海波熔化过程中温度的变化规律是 ；
（3）海波是 （填“晶体”或“非晶体”）；
（4）海波的熔点是 ∘C。
31. 根据“探究凸透镜成像规律”实验，完成下列要求：
（1）凸透镜成像实验可以在 （填仪器名称）上进行，在它上面由左向右依次放置蜡烛、 和 。
（2）实验前必须调整 和 的高度，使它们的中心跟蜡烛烛焰的中心大致在 高度，其目的是使烛焰的像能成在光屏的 。
（3）实验时，若保持凸透镜位置不变，分别把蜡烛放在 A 、 B 、 C 、 D 各点，如图所示，并调整光屏位置使其得到清晰的像。
① 把烛焰放在 点，光屏上出现的像最小；
② 把烛焰放在 点，光屏上出现的像最大；
③ 把烛焰放在 点，当屏上出现清晰的像时，光屏距离凸透镜最远；
④ 把烛焰放在 点，当屏上出现清晰的像时，光屏距离凸透镜最近；
⑤ 把烛焰放在 点，在光屏上得不到像；
⑥ 当蜡烛位于凸透镜的焦点以外（u>f）成像时，应沿光具座移动光屏，在移动过程中眼睛观察 ；当蜡烛位于凸透镜的焦点以内（u
32. 研究杠杆平衡条件的实验：
（1）实验器材：杠杆、支架、 、 、 。
（2）实验中，如杠杆左高右低，则应调节杠杆两端的 ，向 调，使杠杆在 位置平衡，这样能方便地测量 和 。
（3）实验中，在杠杆两边挂上不同数量的钩码，调节钩码的位置，使杠杆重新平衡，测得数据填入下表，并补充空格的数据：
实验
次数动力
F1/牛动力臂
L1/厘米F1×L1/
牛×厘米阻力
F2/牛阻力臂
L2/厘米F2×L2
/牛×厘米118226124
（4）实验中，一同学调节杠杆两端螺母使杠杆在水平位置平衡后，如图所示那样挂上钩码，调节钩码位置，并调节杠杆两端螺母使杠杆重新保持平衡，并记录有关数据，该同学在实验中存在的问题是： 。
33. 在用天平和量筒测量一小块大理石密度的实验过程中
（1）使用托盘天平前要对天平进行调节，步骤如下：
①组装好天平，把天平放在 工作台面上；
② 把游码置于标尺左端的 处；
③ 调节天平的平衡螺母，使天平横梁水平平衡。
（2）实验过程：
用调好的天平测大理石的质量，当右盘中所加砝码和游码位置如图甲所示时，天平平衡，则此大理石的质量是 g。在量筒内装有一定量的水，该大理石放人前、后的情况如图乙所示，则大理石的体积是 cm3 ， 此大理石的密度是 kg/m3。
（3）大理石放在水中时会吸水，由此判断，用此测量方法测得的密度值与它的真实值相比 （选填“偏大”、“偏小”或“一样大”）。
34. 在“测定小灯泡功率”的实验中，提供的器材有：“3.8 V?A”的小灯、“10 Ω 1 A”的滑动变阻器、四节新干电池等。
（1）请用笔画线代替导线，将图甲中的实物电路连接完整，使闭合开关时滑动变阻器连入电路的电阻最大。
（2）闭合开关，发现灯泡不亮，两电表均无示数。为了查找故障，小明将电压表拆下，在开关闭合状态下，分别将电压表接在电源、滑动变阻器及开关两端，结果只有接在滑动变阻器两端时，电压表无示数，则肯定出现故障的元件是 。
（3）排除故障后继续实验，滑片 P 移到某一位置时，电压表示数如图乙所示，为测量灯泡的额定功率，应将滑片 P 向 端移动，直至电压表的示数为 3.8 V，此时电流表示数如图丙所示，则小灯泡的额定功率是 W。
（4）若用该电路测量规格是“2.5 V 0.3 A”灯泡的额定功率，须对实验进行适当调整，写出你的做法 。
六、作图题（共2小题；共26分）
35. 如图所示，一质地均匀的小球由a点沿轨道滚下，请画出小球运动至最高点c时所受重力和支持力的示意图。
36. 已知小磁针静止时的指向如图所示，标出各螺线管中的电流方向。
七、简答题（共1小题；共13分）
37. 中医常用“拔火罐”治疗风湿等病症。“拔火罐”是将一个酒精棉球点燃后放在一个广口瓶中，过一会儿将瓶口扣在病痛的部位上，广口瓶就会牢牢地吸在皮肤上。这是为什么?
答案
第一部分
1. B
【解析】桥在水中的倒影，属于平面镜成像，原理是光的反射，故ACD不符合题意，B符合题意。
2. B
3. B
【解析】定值电阻的阻值不变，由欧姆定律 I=UR 可知，电阻一定时，通过定值电阻的电流与其两端的电压成正比，其 I−U 图象是一条过原点的倾斜直线，所以B符合题意。
4. A
【解析】天然气是化石能源，会越用越少，不可能在短时间内补充，是不可再生能源；
太阳能、风能、水能可以源源不断的得到，是可再生能源。
所以利用不可再生能源发电的是燃气发电。
5. C
【解析】超声波不能够在真空中传播。此选项A不正确；
调整二胡两根弦的松紧是为了改变声音的音调。此选项B不正确；
声波能够传递信息和能量。此选项C正确；
地震时产生的次声波不在人耳的听觉频率范围之内，人们听不到。此选项D不正确。
6. D
7. B
8. D
9. D
【解析】从发力到上拉的过程中，运动员对杠铃施加一个向上的力，杠铃向上移动了距离，所以人对杠铃做了功，故A错；从上拉到翻站的过程中，运动员对杠铃施加一个向上的力，杠铃向上移动了距离，所以人对杠铃做了功，故B错；从翻站到上挺的过程中，运动员对杠铃施加一个向上的力，杠铃向上移动了距离，所以人对杠铃做了功，故C错；举着杠铃稳定站立的过程中，运动员施加了力，但杠铃没移动距离，所以人对杠铃不做功，故D正确。
10. A
【解析】当只闭合 S1 时，L0 和 L1 发光都偏暗，说明两灯两端的电压均小于 220 V，两灯串联，灯泡 L1 所在支路正常，A 项正确；
当只闭合 S2 时，L0 正常发光，说明 L0 两端的电压为 220 V，L2 被短路，灯泡 L2 所在支路短路，B 项错误；
当只闭合 S3 时，L0 不发光，说明灯泡 L3 所在支路是断开的，C 项错误；
综上所述，装好保险丝，合上所有开关后，电路会发生短路，灯泡都不能工作，D 项错误。
故选 A。
11. B
12. D
13. C
【解析】 A 滑轮的轴固定不动，B 滑轮的轴随电梯厢一起移动，故 A 是定滑轮，B 是动滑轮，A 、B选项都不正确；
从图中可以看出电梯厢和滑轮 B 由 2 段绳子承担，故电动机拉绳的速度是电梯厢运动速度的 2 倍，D选项错误。
14. C
【解析】A 相对于 B 保持静止状态，水平方向上 A 受到拉力 Fa 和摩擦力作用，摩擦力和拉力是一对平衡力，所以 fA=Fa。
根据物体间力的作用是相互的，A 受到 B 的摩擦力水平向右，大小是 Fa，所以 B 上表面受到 A 的摩擦力水平向左，大小是 Fa。
物体 B 进行匀速直线运动，水平方向上受到A对 B 水平向左的摩擦力、地面对 B 水平向左的摩擦力、水平向右的拉力 Fb，这三个力是平衡力，所以 B 下表面受到地面的摩擦力大小为 Fa。
故选：C。
15. A
【解析】手电筒中没有电池，在晃动手电筒时，手电筒中的永磁体在线圈中运动，运动是相对而言的，相对于永磁体而言，线圈在做切割磁感线运动，线圈中就会产生感应电流，电流通过灯泡时，小灯泡就会发光。因此这种手电筒的工作原理是电磁感应现象，即发电机就是利用该原理制成的。A.为发电机的工作原理图；B.为电流的磁效应；C.电动机的原理图；D.电磁铁的原理图。
16. A
【解析】【分析】(1)阿基米德原理：F浮=ρ液gV排；
(2)物体的沉浮与物体的重力大小以及物体所受浮力的大小无关，它是由物体所受重力与浮力的合力决定。当合力向上则物体上浮；当合力向下，则物体下沉；当合力为0，则物体处于漂浮或悬浮状态。
【解析】解：
由图知，鸡蛋静止时悬浮在盐水中，鸡蛋所受浮力等于其自身的重力，即F浮=G=0.5N；
向杯子里加入一些清水，盐水的密度减小，鸡蛋排开盐水的体积不变，根据F浮=ρ液gV排可知，鸡蛋受到的浮力变小(即此时鸡蛋所受浮力小于0.5N)，鸡蛋的重力不变，鸡蛋的重力大于受到盐水的浮力，所以鸡蛋会下沉；
综上分析可知，A正确，BCD错误。
故选：A。
【点评】本题考查物体的浮沉条件及应用，属于中等题。
17. A
【解析】当油箱油面下降，油箱里的浮球跟着下降，变阻器的滑片就会上移，金属片连入电路中的长度就增加，阻值增大．根据 I=UR+Rʹ 可知变阻器 R 阻值增大，电路电流就会减小．
第二部分
18. A， B
【解析】沿纸条上方吹气纸条会向上升起，说明气体在流速大处压强小，在流速小处压强大。故A正确。
下端带有橡皮膜的玻璃管在水中越深，膜向上凸起程度越大，说明水静止时，水内部的压强随深度增加而增大。故B正确。
沙漠中的越野汽车装有非常宽大的轮子，利用了在压力一定的情况下，增大受力面积可以减小压强的特点，故C错误。
钢笔能把墨水吸上来，原因是笔管外气压大于管内气压，大气压将墨水压入笔管内。故D错误。
第三部分
19. 折射；折射
20. 变大；变小
21. 江岸；竹排；云朵
22. 绿；红外；反射．
【解析】彩色电视机画面上的颜色是由光的三原色红、绿、蓝三种色光混合而成．
遥控器发出的红外线，它会以光波的性质直线传播，并且可以发生反射，有时遥控器并没有对准电视机的控制窗口，而是沿某一合适的方向对准墙壁按下按钮，也可以控制电视机，这是利用了光的反射．
23. 做功；机械；温度；热传递
【解析】当飞船穿越大气层返回地面时，飞船和大气摩擦生热，飞船表面温度升高，这是通过克服摩擦做功的方式使其内能增加的。在此过程中把飞船的机械能转化为内能。墨水在温水中比在冷水中扩散快，说明分子运动的快慢与温度有关，冬天烤火取暖是通过热传递的方式增加人体的内能；在古代人们学会了钻木取火，是利用做功的方式改变物体的内能。
24. 省力；压力
25. 5:3
【解析】由电路图可知，当开关 S 闭合时，两电阻并联，电流表测干路电流；
当开关 S 断开时，电路为 R1 的简单电路，电流表测通过 R1 的电流，
因并联电路中各支路独立工作、互不影响，
所以，通过 R1 的电流不变，
则电流表示数的变化即为通过 R2 的电流 I2=0.5 A，
因并联电路中干路电流等于各支路电流之和，
所以，通过 R1 的电流：
I 1=I−I 2=0.8 A−0.5 A=0.3 A，
因并联电路中各支路两端的电压相等，
所以，由 I=UR 可得，两电阻的阻值之比：
R1R2=U1I1U2I2=I2I1=0.5 A0.3 A=53。
第四部分
26. A、物体在甲中悬浮，则ρ甲=ρ物，在乙中漂浮，则ρ乙\rh_物，可知乙的密度较大，A正确；
B、由A知，乙的密度较大，深度相同，由p=ρ液gh可知，乙液体对容器底的压强大，B正确；C、甲悬浮，F浮甲=G排甲=G；乙漂浮，则F浮乙=G排乙=G，可知G排甲=G排乙，C错误；D、由C分析知，两容器中物体受到的浮力相同，D错误。故选：AB。
27. （1） 3.125；
【解析】从起点到 10 m 处的时间 t=3.2 s，所以平均速度为：v=st=10 m3.2 s=3.125 m/s；
（2） 5.56；
【解析】从 10 m 处到 30 m 处所用的时间为 t′=6.8 s−3.2 s=3.6，所以从 10 m 处到 30 m 处的平均速度为：vʹ=sʹtʹ=20 m3.6 s≈5.56 m/s，
（3） 7.14。
【解析】从 30 m 处到 40 m 处所用的时间为 tʺ=8.2 s−6.8 s=1.4 s，所以从 30 m 处到 40 m 处的平均速度为：vʺ=sʺtʺ=10 m1.4 s=7.14 m/s。
28. （1） L1 两端的电压为 2 V；
【解析】由 I=UR 可得，L1 两端的电压：
U1=I1R1=0.2 A×10 Ω=2 V；
（2） L2 两端的电压为 4 V；
【解析】因串联电路中总电压等于各分电压之和，
所以，L2 两端的电压：
U2=U−U1=6 V−2 V=4 V；
（3） L2 的电阻为 20 Ω。
【解析】因串联电路中各处的电流相等，
所以，L2 的电阻：
R2=U2I2=U2I1=4 V0.2 A=20 Ω。
第五部分
29. （1） 2.45
【解析】图示刻度尺 1 cm 又分为 10 个小刻度，故最小刻度值为 1 mm；木块左侧与 1.00 cm 对齐，右侧与 3.45 cm 对齐，所以木块的长度为 L=3.45 cm−1.00 cm=2.45 cm；
（2） 123.4
【解析】电能表的示数为：123.4 kW⋅h。
30. （1） 图象如图所示；
【解析】根据表格数据描点，然后用线段分别连接起来，如下图所示：
（2） 不断吸收热量，但温度保持不变
【解析】由表中数据和曲线图可知海波从第 4 min 开始熔化，到第 8 min 结束，在此过程中，海波不断吸热，但温度保持不变；
（3） 晶体
【解析】因为海波在熔化过程中温度保持不变，所以有一定的熔化温度，故海波为晶体；
（4） 48
【解析】海波的熔点为 48∘C。
31. （1） 光具座；凸透镜；光屏
（2） 凸透镜；光屏；同一；中央
（3） ① A
② C
③ C
④ A
⑤ D
⑥ 光屏上的像；光屏；凸透镜
32. （1） 弹簧测力计；钩码；细线
（2） 平衡螺母；左；水平；力；力臂
（3） 表格中实验 1 的空格依次填入：8，4，8；实验 2 空格依次填入：2，3，12
（4） 挂上钩码后调节杠杆两端的平衡螺母
33. （1） 水平；零刻度（或" 0 "点）
【解析】①组装好天平，把天平放在水平工作台面上；②把游码置于标尺左端的零刻度线处；
（2） 43.2；15；2.88×103
【解析】由图甲知，标尺的分度值为 0.2 g，大理石的质量 m=20 g+20 g+3.2 g=43.2 g；
由图乙知，水的体积为 30 ml，水和大理石的总体积为 45 mL，则大理石的体积 V=45 mL−30 mL=15 mL=15 cm3；
大理石的密度 ρ=mV=2.88 g/cm3=2.88×103 kg/m3。
（3） 偏大
【解析】大理石放在水中时会吸水，这样会使得所测大理石的体积偏小，测量大理石的密度偏大。
34. （1）
【解析】由题可知，小灯泡的额定电压 3.8 V>3 V，由图丙知，电流表选用小量程；要使闭合开关时滑动变阻器连入电路的电阻最大，滑片以右部分的电阻丝连入电路。
（2） 开关
【解析】闭合开关，发现灯泡不亮，两电表均无示数，则此电路为断路；在开关闭合状态下，将电压表接在电源两端时，电压表有示数，说明电源、电压表是完好的；电压表接在开关两端时有示数，说明开关以外的电路是通路，而开关是断开的，所以，肯定出现故障的元件是开关（电压表接在滑动变阻器两端，因无电源，没有示数）
（3） 右；1.14
【解析】灯的额定电压为 3.8 V>3 V，电压表选用大量程，分度值为 0.5 V，示数为 3 V，所以，为使灯正常发光，应增加灯的电压，减小变阻器的电压，根据分压原理，变阻器连入电路中的电阻减小，滑动变阻器的滑片向右移动；电流表小量程的分度值为 0.02 A，示数为 0.3 A，小灯泡的额定功率 P额=U额I=3.8 V×0.3 A=1.14 W。
（4） 换最大阻值较大的滑动变阻器
【解析】灯正常工作时的电阻 RL=ULIL=2.5 V0.3 A≈8.3 Ω，滑动变阻器要分去的电压 U滑=6 V−2.5 V=3.5 V 的电压，灯才能正常工作，根据分压原理 可得滑动变阻器的电阻至少为：R滑=U滑UL×RL=3.5 V2.5 V×8.3 Ω≈11.62 Ω，
所以，可换最大阻值较大的滑动变阻器。
第六部分
35. 同解析
【解析】【分析】重力是地球施加的力，作用点在小球的重心，方向总是竖直向下；
支持力是接触面施加的力，作用点在接触面上，即小球与接触面接触的点，支持力的方向垂直于受力面。
【解析】解：过球心作竖直向下的重力G和以小球与斜面接触的点为作用点垂直斜面向上的支持力F．如图所示：
【点评】本题主要考查了重力的示意图的作法。不管物体怎样运动，重力的方向总是竖直向下的。
36.
第七部分
37. 广口瓶内的空气受热膨胀，有一部分空气排到瓶外，瓶内空气变稀薄，此时将瓶扣在皮肤上后，随着火焰熄灭温度降低，气压减小，外界大气压强高于瓶内气体的压强，广口瓶就被牢牢地压在皮肤上了。
一、单项选择题（共17小题；共68分）
1. 如图所示，桥在水中的倒影形成的原理是
A. 光的色散B. 光的反射C. 光的折射D. 光的直线传播
2. 某位九年级男生对与自己身体相关的物理量进行了下列估测，其中最接近实际的是
A. 正常体温为 50∘CB. 自身质量约为 50 kg
C. 手指甲宽度约为 1 mmD. 跑步的速度约为 50 m/s
3. 如图所示，能正确表示通过某定值电阻的电流与它两端电压之间关系的图象是
A. B.
C. D.
4. 科技小组的同学们调查发现，北京地区存在几种不同类型的发电站，如图所示，下列发电站发电过程中，利用不可再生能源发电的是
A.
燃气电站
B.
风电站
C.
水电站
D.
太阳能电站
5. 关于声现象，下列说法正确的是
A. 超声波能够在真空中传播
B. 调整二胡两根弦的松紧是为了改变发声的响度
C. 声波能够传递信息和能量
D. 人们能听见芦山地震时产生的次声波
6. 如图所示，寒冬季节，在北京的山区会出现雾凇，把人们带进如诗如画的仙境。雾凇形成过程中发生的物态变化是
A. 熔化B. 凝固C. 汽化D. 凝华
7. 一百多年来，科学家们一直在微观世界不懈地探索着。下列微粒按空间尺度从大到小的顺序排列正确的是
A. 分子、夸克、质子、电子B. 分子、原子 核、质子、夸克
C. 原子核、电子、质子、分子D. 分子、原子、电子、原子核
8. 在体育课上，小康用胳膊将排球向上垫起后，排球上升过程中运动得越来越慢。下列说法中正确的是
A. 排球在脱离胳膊后能继续上升，是由于排球所受的重力小于排球的惯性
B. 排球在脱离胳膊后的上升过程中，受到方向向上的力
C. 排球在脱离胳膊后的上升过程中，重力势能逐渐减小
D. 排球在脱离胳膊后的上升过程中，动能逐渐减小
9. 如图为一名举重运动员做挺举连续动作时的几个状态图。下列说法中正确的是
A. 从发力到上拉的过程中，运动员对杠铃不做功
B. 从上拉到翻站的过程中，运动员对杠铃不做功
C. 从翻站到上挺的过程中，运动员对杠铃不做功
D. 举着杠铃稳定站立的过程中，运动员对杠铃不做功
10. 如图是一条刚装好的家庭电路，在末装保险丝之前，先把灯泡 L0 接在装保险盒的两个接线柱上，当只闭合 S1 时，L0 和 L1 发光都偏暗；当只闭合 S2 时，L0 正常发光；当只闭合 S3 时，L0 不发光。则下列判断正确的是（四只灯泡的额定电压均为 220 V）
A. 灯泡 L1 所在支路正常
B. 灯泡 L2 所在支路正常
C. 灯泡 L3 所在支路正常
D. 装好保险丝，合上所有开关后，灯泡都能正常发光
11. 如图所示是某校科技小组的四位同学设计的天然气泄漏检测电路，其中 R 为气敏电阻，它的阻值随天然气浓度变化曲线如图所示，R0 为定值电阻，电源两端的电压恒定不变。电路设计要求当天然气浓度增大时，电路中电表示数增大。图中的电路图设计符合要求的是
A. B.
C. D.
12. 通过实验研究得出电流与电压关系的科学家是
A. 安培B. 库仑C. 伏特D. 欧姆
13. 某同学设计了一种如图所示的简易电梯，由图可知
A. A 是动滑轮
B. B 是定滑轮
C. 如果电动机向下拉动绳子，电梯厢将上升
D. 电梯厢运动的速度与电动机拉绳的速度相等
14. 如图所示，物体 A 、 B 叠放在水平桌面上，方向相反的水平拉力 Fa 、 Fb 分别作用于物体 A 、 B 上，使 A 、 B 一起在桌面上做匀速直线运动，已知 A 、 B 始终保持相对静止，且 Fb=2Fa。以 fA 表示 A 受到的摩擦力大小，以 fB 表示 B 受到桌面的摩擦力的大小，则
A. fA=0 ， fB=FaB. fA=0，fB=2Fa
C. fA=Fa ， fB=FaD. fA=Fa，fB=2Fa
15. 如图是手摇式手电筒，只要转动手电筒的摇柄，灯泡就能发光。下列实验能揭示手电筒工作原理的是
A. B.
C. D.
16. 将一枚重为0.5N的蛋放入一杯均匀盐水中，静止时如图所示，然后向杯子里加入一些清水，则( )
A. 鸡蛋会下沉B. 鸡蛋的重力增加
C. 鸡蛋所受浮力变大D. 鸡蛋所受浮力为0.5N
17. 下图是一种自动测定油箱内油面高度的装置．R 是滑动变阻器，它的金属滑片是杠杆的一端，从油量表（由电流表改装而成）指针所指的刻度，就可以知道油箱内油面的高度，当滑动变阻器的金属滑片上移时
A. 电路中的电流减小，油箱油面降低B. 电路中的电流减小，油箱油面升高
C. 电路中的电流增大，油箱油面降低D. 电路中的电流增大，油箱油面升高
二、双项选择题（共1小题；共4分）
18. 如图亊例可初步说明道理正确的是
A.
沿纸条上方吹气纸条会向上飘起，说明气体在流速大处压强小，在流速小处压强大
B.
橡皮膜的玻璃管在水中越深，膜向上凸起程度越大，说明水内部的压强随深度增加而增大
C.
沙漠中的越野汽车装有非常宽大的轮子，目的是增大受力面积可以减小压力
D.
用手挤压笔，能把墨水吸上来，说明笔管对墨水有吸引力
三、填空题（共7小题；共34分）
19. 我国古代就有光现象的描述，如“捞不到的是水中月，摘不到的是镜中花”、“潭清疑水浅”。其中“疑水浅”是光的 现象。从岸上看水中的物体时，会感到水中物体的位置比实际位置高一些，这是光的 现象。
20. 当列车高速经过时，若人离列车太近，很容易被吸向列车，这是因为列车在高速行驶时，列车与人之间的空气流速 ，压强 ，人外侧的气压大于内侧的气压，从而把人压向列车。
21. “小小竹排江中游，巍巍青山两岸走。”这句歌词前句是以 为参照物，后句是以 为参照物。在《听妈妈讲过去的事情》这首歌中有一句歌词这样唱道：“月亮在白莲花般的云朵里穿行”，这是以 为参照物。
22. 彩色电视机上的色彩是由红、 、蓝三种色光混合而成．电视机的遥控器通过发射一种不可见光—— 线，来实现对电视机的控制．有时不把遥控器对准电视机的控制窗口，而是对着墙壁按一下按钮，利用光的 也可以控制电视机．
23. 当神舟三号飞船穿越大气层返回地面时，它表面温度升高，这是通过 的方式将 能转化为内能。墨水在温水中比在冷水中扩散快，说明分子运动的快慢与 有关。冬天烤火取暖是通过 的方式增加人体的内能。
24. 如图是自行车的手闸，它是 杠杆（选填“省力”或“费力”）；要让自行车很快停下来，可以用力捏闸，这是通过改变 来改变摩擦力大小的。
25. 如图所示的电路中，电源电压不变，当开关 S 闭合时，电流表的示数为 0.8 A；开关 S 断开时，电流表的示数改变了 0.5 A；则 R1 与 R2 的电阻之比为 。
四、解答题（共3小题；共39分）
26. 放在同一水平桌面上的甲、乙两个相同的容器盛有不同的液体，现将两个相同的物块分别放入两容器中，当两物块静止时，两容器中液面恰好相平，两物块所处的位置如图所示。则（ ）
A．甲容器中液体的密度较大B．乙容器底部受到液体的压强较大C．甲容器中物块排开液体的重力较大D．乙容器中物块受到液体的浮力较大
27. 某班同学在用皮尺和秒表测平均速度时，四位计时员记录了张宏同学通过 10 m 、 20 m 、 30 m 和 40 m 处的时间，并记录在下表中：
根据上面的数据，计算出张宏同学跑步的下列平均速度：
（1）从起点到 10 m 处的平均速度是 m/s。
（2）从 10 m 到 30 m 处的平均速度是 m/s。
（3）从 30 m 到 40 m 处的平均速度是 m/s。
28. 如图所示，A 、 B 两端的电压是 6 V，灯 L1 的电阻是 10 Ω，通过 L1 的电流是 0.2 A。求：
（1） L1 两端的电压；
（2） L2 两端的电压；
（3） L2 的电阻。
五、实验题（共6小题；共84分）
29. 看图填空：
（1）如图甲木块的长度是 cm；
（2）如图乙电能表的示数是 kW⋅h。
30. 某同学探究“海波熔化时温度的变化规律”时，记录的数据如下表，在实验时观察到，海波在第 4 min 开始熔化，第 8 min 熔化完毕，请你根据实验数据完成下列各题：
时间/min01234567891011海波的温度/∘C40424446484848484849.55152.5
（1）在方格纸上描点并画出温度一时间图象；
（2）海波熔化过程中温度的变化规律是 ；
（3）海波是 （填“晶体”或“非晶体”）；
（4）海波的熔点是 ∘C。
31. 根据“探究凸透镜成像规律”实验，完成下列要求：
（1）凸透镜成像实验可以在 （填仪器名称）上进行，在它上面由左向右依次放置蜡烛、 和 。
（2）实验前必须调整 和 的高度，使它们的中心跟蜡烛烛焰的中心大致在 高度，其目的是使烛焰的像能成在光屏的 。
（3）实验时，若保持凸透镜位置不变，分别把蜡烛放在 A 、 B 、 C 、 D 各点，如图所示，并调整光屏位置使其得到清晰的像。
① 把烛焰放在 点，光屏上出现的像最小；
② 把烛焰放在 点，光屏上出现的像最大；
③ 把烛焰放在 点，当屏上出现清晰的像时，光屏距离凸透镜最远；
④ 把烛焰放在 点，当屏上出现清晰的像时，光屏距离凸透镜最近；
⑤ 把烛焰放在 点，在光屏上得不到像；
⑥ 当蜡烛位于凸透镜的焦点以外（u>f）成像时，应沿光具座移动光屏，在移动过程中眼睛观察 ；当蜡烛位于凸透镜的焦点以内（u
32. 研究杠杆平衡条件的实验：
（1）实验器材：杠杆、支架、 、 、 。
（2）实验中，如杠杆左高右低，则应调节杠杆两端的 ，向 调，使杠杆在 位置平衡，这样能方便地测量 和 。
（3）实验中，在杠杆两边挂上不同数量的钩码，调节钩码的位置，使杠杆重新平衡，测得数据填入下表，并补充空格的数据：
实验
次数动力
F1/牛动力臂
L1/厘米F1×L1/
牛×厘米阻力
F2/牛阻力臂
L2/厘米F2×L2
/牛×厘米118226124
（4）实验中，一同学调节杠杆两端螺母使杠杆在水平位置平衡后，如图所示那样挂上钩码，调节钩码位置，并调节杠杆两端螺母使杠杆重新保持平衡，并记录有关数据，该同学在实验中存在的问题是： 。
33. 在用天平和量筒测量一小块大理石密度的实验过程中
（1）使用托盘天平前要对天平进行调节，步骤如下：
①组装好天平，把天平放在 工作台面上；
② 把游码置于标尺左端的 处；
③ 调节天平的平衡螺母，使天平横梁水平平衡。
（2）实验过程：
用调好的天平测大理石的质量，当右盘中所加砝码和游码位置如图甲所示时，天平平衡，则此大理石的质量是 g。在量筒内装有一定量的水，该大理石放人前、后的情况如图乙所示，则大理石的体积是 cm3 ， 此大理石的密度是 kg/m3。
（3）大理石放在水中时会吸水，由此判断，用此测量方法测得的密度值与它的真实值相比 （选填“偏大”、“偏小”或“一样大”）。
34. 在“测定小灯泡功率”的实验中，提供的器材有：“3.8 V?A”的小灯、“10 Ω 1 A”的滑动变阻器、四节新干电池等。
（1）请用笔画线代替导线，将图甲中的实物电路连接完整，使闭合开关时滑动变阻器连入电路的电阻最大。
（2）闭合开关，发现灯泡不亮，两电表均无示数。为了查找故障，小明将电压表拆下，在开关闭合状态下，分别将电压表接在电源、滑动变阻器及开关两端，结果只有接在滑动变阻器两端时，电压表无示数，则肯定出现故障的元件是 。
（3）排除故障后继续实验，滑片 P 移到某一位置时，电压表示数如图乙所示，为测量灯泡的额定功率，应将滑片 P 向 端移动，直至电压表的示数为 3.8 V，此时电流表示数如图丙所示，则小灯泡的额定功率是 W。
（4）若用该电路测量规格是“2.5 V 0.3 A”灯泡的额定功率，须对实验进行适当调整，写出你的做法 。
六、作图题（共2小题；共26分）
35. 如图所示，一质地均匀的小球由a点沿轨道滚下，请画出小球运动至最高点c时所受重力和支持力的示意图。
36. 已知小磁针静止时的指向如图所示，标出各螺线管中的电流方向。
七、简答题（共1小题；共13分）
37. 中医常用“拔火罐”治疗风湿等病症。“拔火罐”是将一个酒精棉球点燃后放在一个广口瓶中，过一会儿将瓶口扣在病痛的部位上，广口瓶就会牢牢地吸在皮肤上。这是为什么?
答案
第一部分
1. B
【解析】桥在水中的倒影，属于平面镜成像，原理是光的反射，故ACD不符合题意，B符合题意。
2. B
3. B
【解析】定值电阻的阻值不变，由欧姆定律 I=UR 可知，电阻一定时，通过定值电阻的电流与其两端的电压成正比，其 I−U 图象是一条过原点的倾斜直线，所以B符合题意。
4. A
【解析】天然气是化石能源，会越用越少，不可能在短时间内补充，是不可再生能源；
太阳能、风能、水能可以源源不断的得到，是可再生能源。
所以利用不可再生能源发电的是燃气发电。
5. C
【解析】超声波不能够在真空中传播。此选项A不正确；
调整二胡两根弦的松紧是为了改变声音的音调。此选项B不正确；
声波能够传递信息和能量。此选项C正确；
地震时产生的次声波不在人耳的听觉频率范围之内，人们听不到。此选项D不正确。
6. D
7. B
8. D
9. D
【解析】从发力到上拉的过程中，运动员对杠铃施加一个向上的力，杠铃向上移动了距离，所以人对杠铃做了功，故A错；从上拉到翻站的过程中，运动员对杠铃施加一个向上的力，杠铃向上移动了距离，所以人对杠铃做了功，故B错；从翻站到上挺的过程中，运动员对杠铃施加一个向上的力，杠铃向上移动了距离，所以人对杠铃做了功，故C错；举着杠铃稳定站立的过程中，运动员施加了力，但杠铃没移动距离，所以人对杠铃不做功，故D正确。
10. A
【解析】当只闭合 S1 时，L0 和 L1 发光都偏暗，说明两灯两端的电压均小于 220 V，两灯串联，灯泡 L1 所在支路正常，A 项正确；
当只闭合 S2 时，L0 正常发光，说明 L0 两端的电压为 220 V，L2 被短路，灯泡 L2 所在支路短路，B 项错误；
当只闭合 S3 时，L0 不发光，说明灯泡 L3 所在支路是断开的，C 项错误；
综上所述，装好保险丝，合上所有开关后，电路会发生短路，灯泡都不能工作，D 项错误。
故选 A。
11. B
12. D
13. C
【解析】 A 滑轮的轴固定不动，B 滑轮的轴随电梯厢一起移动，故 A 是定滑轮，B 是动滑轮，A 、B选项都不正确；
从图中可以看出电梯厢和滑轮 B 由 2 段绳子承担，故电动机拉绳的速度是电梯厢运动速度的 2 倍，D选项错误。
14. C
【解析】A 相对于 B 保持静止状态，水平方向上 A 受到拉力 Fa 和摩擦力作用，摩擦力和拉力是一对平衡力，所以 fA=Fa。
根据物体间力的作用是相互的，A 受到 B 的摩擦力水平向右，大小是 Fa，所以 B 上表面受到 A 的摩擦力水平向左，大小是 Fa。
物体 B 进行匀速直线运动，水平方向上受到A对 B 水平向左的摩擦力、地面对 B 水平向左的摩擦力、水平向右的拉力 Fb，这三个力是平衡力，所以 B 下表面受到地面的摩擦力大小为 Fa。
故选：C。
15. A
【解析】手电筒中没有电池，在晃动手电筒时，手电筒中的永磁体在线圈中运动，运动是相对而言的，相对于永磁体而言，线圈在做切割磁感线运动，线圈中就会产生感应电流，电流通过灯泡时，小灯泡就会发光。因此这种手电筒的工作原理是电磁感应现象，即发电机就是利用该原理制成的。A.为发电机的工作原理图；B.为电流的磁效应；C.电动机的原理图；D.电磁铁的原理图。
16. A
【解析】【分析】(1)阿基米德原理：F浮=ρ液gV排；
(2)物体的沉浮与物体的重力大小以及物体所受浮力的大小无关，它是由物体所受重力与浮力的合力决定。当合力向上则物体上浮；当合力向下，则物体下沉；当合力为0，则物体处于漂浮或悬浮状态。
【解析】解：
由图知，鸡蛋静止时悬浮在盐水中，鸡蛋所受浮力等于其自身的重力，即F浮=G=0.5N；
向杯子里加入一些清水，盐水的密度减小，鸡蛋排开盐水的体积不变，根据F浮=ρ液gV排可知，鸡蛋受到的浮力变小(即此时鸡蛋所受浮力小于0.5N)，鸡蛋的重力不变，鸡蛋的重力大于受到盐水的浮力，所以鸡蛋会下沉；
综上分析可知，A正确，BCD错误。
故选：A。
【点评】本题考查物体的浮沉条件及应用，属于中等题。
17. A
【解析】当油箱油面下降，油箱里的浮球跟着下降，变阻器的滑片就会上移，金属片连入电路中的长度就增加，阻值增大．根据 I=UR+Rʹ 可知变阻器 R 阻值增大，电路电流就会减小．
第二部分
18. A， B
【解析】沿纸条上方吹气纸条会向上升起，说明气体在流速大处压强小，在流速小处压强大。故A正确。
下端带有橡皮膜的玻璃管在水中越深，膜向上凸起程度越大，说明水静止时，水内部的压强随深度增加而增大。故B正确。
沙漠中的越野汽车装有非常宽大的轮子，利用了在压力一定的情况下，增大受力面积可以减小压强的特点，故C错误。
钢笔能把墨水吸上来，原因是笔管外气压大于管内气压，大气压将墨水压入笔管内。故D错误。
第三部分
19. 折射；折射
20. 变大；变小
21. 江岸；竹排；云朵
22. 绿；红外；反射．
【解析】彩色电视机画面上的颜色是由光的三原色红、绿、蓝三种色光混合而成．
遥控器发出的红外线，它会以光波的性质直线传播，并且可以发生反射，有时遥控器并没有对准电视机的控制窗口，而是沿某一合适的方向对准墙壁按下按钮，也可以控制电视机，这是利用了光的反射．
23. 做功；机械；温度；热传递
【解析】当飞船穿越大气层返回地面时，飞船和大气摩擦生热，飞船表面温度升高，这是通过克服摩擦做功的方式使其内能增加的。在此过程中把飞船的机械能转化为内能。墨水在温水中比在冷水中扩散快，说明分子运动的快慢与温度有关，冬天烤火取暖是通过热传递的方式增加人体的内能；在古代人们学会了钻木取火，是利用做功的方式改变物体的内能。
24. 省力；压力
25. 5:3
【解析】由电路图可知，当开关 S 闭合时，两电阻并联，电流表测干路电流；
当开关 S 断开时，电路为 R1 的简单电路，电流表测通过 R1 的电流，
因并联电路中各支路独立工作、互不影响，
所以，通过 R1 的电流不变，
则电流表示数的变化即为通过 R2 的电流 I2=0.5 A，
因并联电路中干路电流等于各支路电流之和，
所以，通过 R1 的电流：
I 1=I−I 2=0.8 A−0.5 A=0.3 A，
因并联电路中各支路两端的电压相等，
所以，由 I=UR 可得，两电阻的阻值之比：
R1R2=U1I1U2I2=I2I1=0.5 A0.3 A=53。
第四部分
26. A、物体在甲中悬浮，则ρ甲=ρ物，在乙中漂浮，则ρ乙\rh_物，可知乙的密度较大，A正确；
B、由A知，乙的密度较大，深度相同，由p=ρ液gh可知，乙液体对容器底的压强大，B正确；C、甲悬浮，F浮甲=G排甲=G；乙漂浮，则F浮乙=G排乙=G，可知G排甲=G排乙，C错误；D、由C分析知，两容器中物体受到的浮力相同，D错误。故选：AB。
27. （1） 3.125；
【解析】从起点到 10 m 处的时间 t=3.2 s，所以平均速度为：v=st=10 m3.2 s=3.125 m/s；
（2） 5.56；
【解析】从 10 m 处到 30 m 处所用的时间为 t′=6.8 s−3.2 s=3.6，所以从 10 m 处到 30 m 处的平均速度为：vʹ=sʹtʹ=20 m3.6 s≈5.56 m/s，
（3） 7.14。
【解析】从 30 m 处到 40 m 处所用的时间为 tʺ=8.2 s−6.8 s=1.4 s，所以从 30 m 处到 40 m 处的平均速度为：vʺ=sʺtʺ=10 m1.4 s=7.14 m/s。
28. （1） L1 两端的电压为 2 V；
【解析】由 I=UR 可得，L1 两端的电压：
U1=I1R1=0.2 A×10 Ω=2 V；
（2） L2 两端的电压为 4 V；
【解析】因串联电路中总电压等于各分电压之和，
所以，L2 两端的电压：
U2=U−U1=6 V−2 V=4 V；
（3） L2 的电阻为 20 Ω。
【解析】因串联电路中各处的电流相等，
所以，L2 的电阻：
R2=U2I2=U2I1=4 V0.2 A=20 Ω。
第五部分
29. （1） 2.45
【解析】图示刻度尺 1 cm 又分为 10 个小刻度，故最小刻度值为 1 mm；木块左侧与 1.00 cm 对齐，右侧与 3.45 cm 对齐，所以木块的长度为 L=3.45 cm−1.00 cm=2.45 cm；
（2） 123.4
【解析】电能表的示数为：123.4 kW⋅h。
30. （1） 图象如图所示；
【解析】根据表格数据描点，然后用线段分别连接起来，如下图所示：
（2） 不断吸收热量，但温度保持不变
【解析】由表中数据和曲线图可知海波从第 4 min 开始熔化，到第 8 min 结束，在此过程中，海波不断吸热，但温度保持不变；
（3） 晶体
【解析】因为海波在熔化过程中温度保持不变，所以有一定的熔化温度，故海波为晶体；
（4） 48
【解析】海波的熔点为 48∘C。
31. （1） 光具座；凸透镜；光屏
（2） 凸透镜；光屏；同一；中央
（3） ① A
② C
③ C
④ A
⑤ D
⑥ 光屏上的像；光屏；凸透镜
32. （1） 弹簧测力计；钩码；细线
（2） 平衡螺母；左；水平；力；力臂
（3） 表格中实验 1 的空格依次填入：8，4，8；实验 2 空格依次填入：2，3，12
（4） 挂上钩码后调节杠杆两端的平衡螺母
33. （1） 水平；零刻度（或" 0 "点）
【解析】①组装好天平，把天平放在水平工作台面上；②把游码置于标尺左端的零刻度线处；
（2） 43.2；15；2.88×103
【解析】由图甲知，标尺的分度值为 0.2 g，大理石的质量 m=20 g+20 g+3.2 g=43.2 g；
由图乙知，水的体积为 30 ml，水和大理石的总体积为 45 mL，则大理石的体积 V=45 mL−30 mL=15 mL=15 cm3；
大理石的密度 ρ=mV=2.88 g/cm3=2.88×103 kg/m3。
（3） 偏大
【解析】大理石放在水中时会吸水，这样会使得所测大理石的体积偏小，测量大理石的密度偏大。
34. （1）
【解析】由题可知，小灯泡的额定电压 3.8 V>3 V，由图丙知，电流表选用小量程；要使闭合开关时滑动变阻器连入电路的电阻最大，滑片以右部分的电阻丝连入电路。
（2） 开关
【解析】闭合开关，发现灯泡不亮，两电表均无示数，则此电路为断路；在开关闭合状态下，将电压表接在电源两端时，电压表有示数，说明电源、电压表是完好的；电压表接在开关两端时有示数，说明开关以外的电路是通路，而开关是断开的，所以，肯定出现故障的元件是开关（电压表接在滑动变阻器两端，因无电源，没有示数）
（3） 右；1.14
【解析】灯的额定电压为 3.8 V>3 V，电压表选用大量程，分度值为 0.5 V，示数为 3 V，所以，为使灯正常发光，应增加灯的电压，减小变阻器的电压，根据分压原理，变阻器连入电路中的电阻减小，滑动变阻器的滑片向右移动；电流表小量程的分度值为 0.02 A，示数为 0.3 A，小灯泡的额定功率 P额=U额I=3.8 V×0.3 A=1.14 W。
（4） 换最大阻值较大的滑动变阻器
【解析】灯正常工作时的电阻 RL=ULIL=2.5 V0.3 A≈8.3 Ω，滑动变阻器要分去的电压 U滑=6 V−2.5 V=3.5 V 的电压，灯才能正常工作，根据分压原理 可得滑动变阻器的电阻至少为：R滑=U滑UL×RL=3.5 V2.5 V×8.3 Ω≈11.62 Ω，
所以，可换最大阻值较大的滑动变阻器。
第六部分
35. 同解析
【解析】【分析】重力是地球施加的力，作用点在小球的重心，方向总是竖直向下；
支持力是接触面施加的力，作用点在接触面上，即小球与接触面接触的点，支持力的方向垂直于受力面。
【解析】解：过球心作竖直向下的重力G和以小球与斜面接触的点为作用点垂直斜面向上的支持力F．如图所示：
【点评】本题主要考查了重力的示意图的作法。不管物体怎样运动，重力的方向总是竖直向下的。
36.
第七部分
37. 广口瓶内的空气受热膨胀，有一部分空气排到瓶外，瓶内空气变稀薄，此时将瓶扣在皮肤上后，随着火焰熄灭温度降低，气压减小，外界大气压强高于瓶内气体的压强，广口瓶就被牢牢地压在皮肤上了。
