2021年福建闽侯县福州市闽侯县闽侯四中一模物理试卷

这是一份2021年福建闽侯县福州市闽侯县闽侯四中一模物理试卷，共18页。试卷主要包含了单项选择题，填空题，实验题，作图题，简答题，计算题等内容，欢迎下载使用。

一、单项选择题（共16小题；共64分）
1. 习近平总书记曾引用“繁霜尽是心头血，洒向千峰秋叶丹”来赞誉我国科技工作者。从物理学角度来看，霜的形成过程中所发生的物态变化是
A. 液化B. 汽化C. 凝华D. 升华

2. “互联网 + 光纤”时代的来临，人们的工作和生活效率得到进一步提高。则光纤的主要用途是
A. 装饰B. 照明C. 通信D. 输电

3. 下列关于光现象及其形成原因，说法正确的是
A. 小孔成像——光的漫反射B. 池水变浅——光的折射
C. 海市蜃楼——光的直线传播D. 镜花水月——光的直线传播

4. 长途汽车的驾驶员常常会停下车，拿根铁棒敲打车轮，凭借声音来判断轮胎内的空气是否充足。判断的主要依据是声音的
A. 响度B. 音调C. 音色D. 声速

5. 冬天我们在家里洗热水澡时，水蓬头喷出来的水，水温约为
A. 5∘CB. 25∘CC. 42∘CD. 80∘C

6. 下列做法符合安全用电要求的是
A. 在开关闭合的情况下更换灯泡B. 不触碰零线时可以触碰火线
C. 使用试电笔时手指接触笔尖D. 高大建筑的顶端安装避雷针

7. 某同学游玩时捡到一物体，对该物体加热，测得其温度随时间变化的图象如图所示，下列说法正确的是
A. 该物体是非晶体
B. 该物体的熔点为 80∘C
C. 第 10 min 到 25 min 时间内物体不吸收热量
D. 第 10 min 到 25 min 时间内物体的内能不变

8. 把凸透镜正对着太阳光，可在距凸透镜 15 cm 处得到一个最小最亮的光斑。若将某一物体放在此透镜前 20 cm 处，可得到一个
A. 倒立放大的实像B. 倒立缩小的实像
C. 正立放大的实像D. 正立放大的虚像

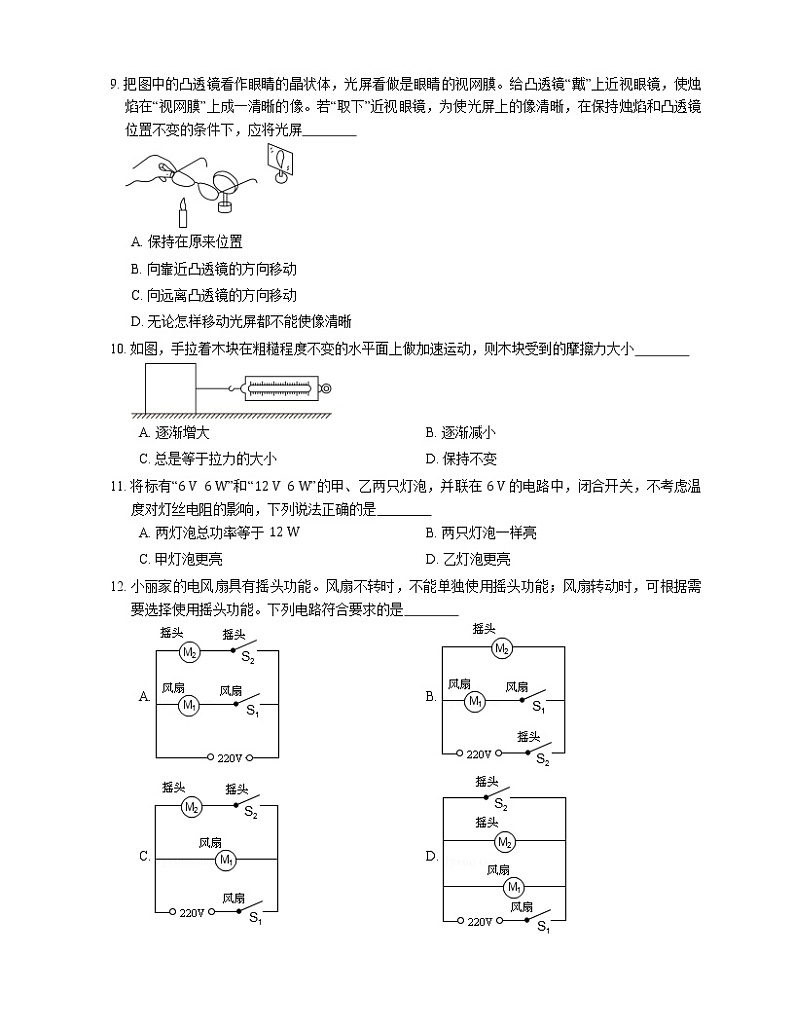

9. 把图中的凸透镜看作眼睛的晶状体，光屏看做是眼睛的视网膜。给凸透镜“戴”上近视眼镜，使烛焰在“视网膜”上成一清晰的像。若“取下”近视眼镜，为使光屏上的像清晰，在保持烛焰和凸透镜位置不变的条件下，应将光屏
A. 保持在原来位置
B. 向靠近凸透镜的方向移动
C. 向远离凸透镜的方向移动
D. 无论怎样移动光屏都不能使像清晰

10. 如图，手拉着木块在粗糙程度不变的水平面上做加速运动，则木块受到的摩擦力大小
A. 逐渐增大B. 逐渐减小
C. 总是等于拉力的大小D. 保持不变

11. 将标有“6 V 6 W”和“12 V 6 W”的甲、乙两只灯泡，并联在 6 V 的电路中，闭合开关，不考虑温度对灯丝电阻的影响，下列说法正确的是
A. 两灯泡总功率等于 12 WB. 两只灯泡一样亮
C. 甲灯泡更亮D. 乙灯泡更亮

12. 小丽家的电风扇具有摇头功能。风扇不转时，不能单独使用摇头功能；风扇转动时，可根据需要选择使用摇头功能。下列电路符合要求的是
A. B.
C. D.

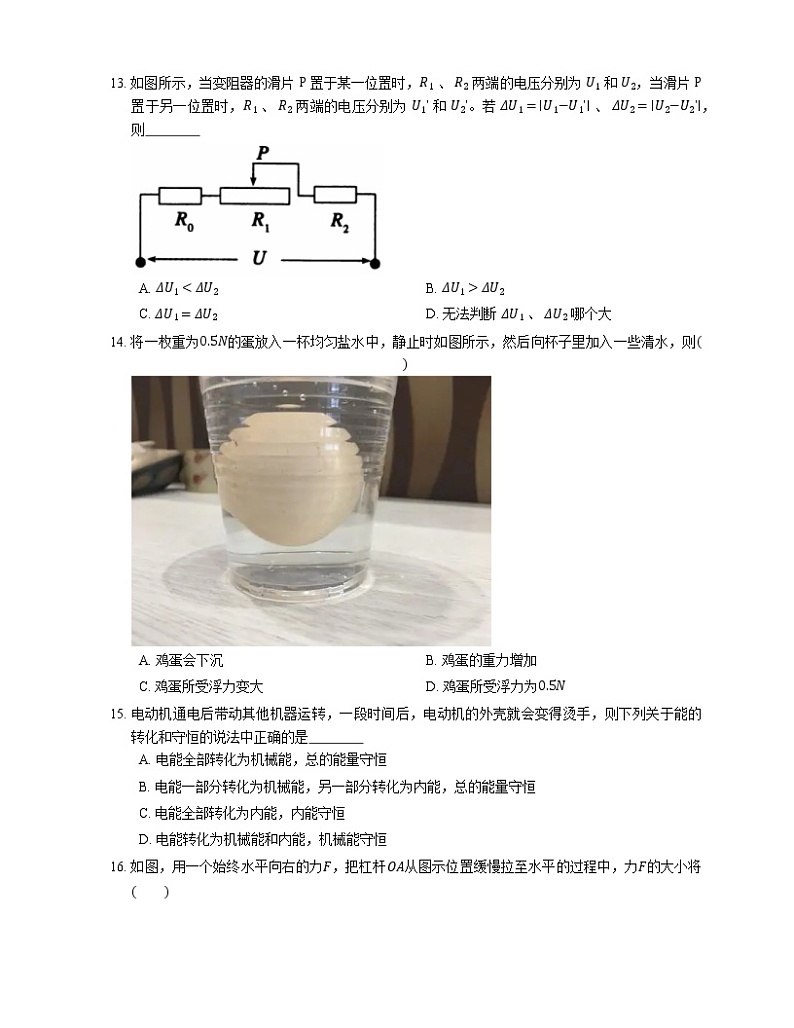

13. 如图所示，当变阻器的滑片 P 置于某一位置时，R1 、 R2 两端的电压分别为 U1 和 U2，当滑片 P 置于另一位置时，R1 、 R2 两端的电压分别为 U1ʹ 和 U2ʹ。若 ΔU1=∣U1−U1ʹ∣ 、 ΔU2=∣U2−U2ʹ∣，则
A. ΔU1<ΔU2B. ΔU1>ΔU2
C. ΔU1=ΔU2D. 无法判断 ΔU1 、 ΔU2 哪个大

14. 将一枚重为0.5N的蛋放入一杯均匀盐水中，静止时如图所示，然后向杯子里加入一些清水，则( )
A. 鸡蛋会下沉B. 鸡蛋的重力增加
C. 鸡蛋所受浮力变大D. 鸡蛋所受浮力为0.5N

15. 电动机通电后带动其他机器运转，一段时间后，电动机的外壳就会变得烫手，则下列关于能的转化和守恒的说法中正确的是
A. 电能全部转化为机械能，总的能量守恒
B. 电能一部分转化为机械能，另一部分转化为内能，总的能量守恒
C. 电能全部转化为内能，内能守恒
D. 电能转化为机械能和内能，机械能守恒

16. 如图，用一个始终水平向右的力F，把杠杆OA从图示位置缓慢拉至水平的过程中，力F的大小将( )
A. 变大B. 不变C. 变小D. 不能确定

二、填空题（共6小题；共30分）
17. 用毛皮摩擦过的橡胶棒带 电，同时摩擦过的橡胶棒会发烫，这是通过 方式改变了橡胶棒的内能。

18. 国庆节期间，小明坐客车去旅游，当客车行驶到高速公路保持车距标识牌 0 m 处时，恰好后面一辆小汽车行驶到客车旁，此时客车上速度计显示为 80 km/h。当客车匀速行驶到标识牌 100 m 处时，小汽车匀速行驶到标识牌 200 m 处，小汽车 （选填“已经”或“没有”）超速；以小汽车为参照物，客车是向 （选填“前”或“后”）运动的。（此高速路段限定小汽车最高速度为 120 km/h)

19. 在某市“创文”期间，有多辆多功能抑尘车，俗称“雾炮车”参与“创文”，这种“雾炮车”喷出的水雾达到微米级，能有效减少空气中的污染颗粒物和尘埃。“雾炮车”在匀速行驶过程中，喷射出的水雾 （选填“是”或“不是”）水蒸气，喷射水雾的过程中动能将 。

20. 通电螺线管的外部磁场与条形磁体周围磁场相似，其磁极可以用安培定则判定。
（1）图中螺线管的 A 端是 极。
（2）螺线管实际上就是由多个单匝圆形圈组成，通电螺线管的磁场可以看成由每一个单匝圆形通电线圈的磁场组合而成，因此应用安培定则也可以判断单匝圆形通电线圈的磁极。现一单匝圆形通电线圈中的电流方向如图所示，则其 B 端是 极。
（3）地球周围存在的磁场，有学者认为，地磁场是由于地球带电自转形成圆形电流引起的，地球自转的方向自西向东，则形成圆形电流方向与地球自转方向 （相同/相反），物理学规定正电荷定向移动方向为电流方向，那么地球带 （正/负）电。

21. 某战略核潜艇，在海面下潜航时排水量为 18000 t，此时它所受的浮力为 N，若继续下潜至 200 m 深处，该处受到海水的压强为 Pa。（ρ=1.03×103 kg/m3）

22. 如图所示，开关 S 闭合后，A1 的示数为 0.9 A,A3 的示数为 0.4 A．则通过灯泡 L1 的电流是 ，通过灯泡 L2 的电流是 ，A2 的示数为 ．

三、实验题（共5小题；共46分）
23. 看图作答：
（1）如图1所示，电能表的示数是 kW⋅h。
（2）如图2所示，木块的长度是 cm。

24. 利用如图甲所示的装置做“探究水沸腾时温度变化的特点”的实验。
（1）装置图中有一处明显的错误，请指出错误之处： ；
（2）在烧杯上放置一个纸板，其目的是 ；
（3）乙图中 a 图象是实验小组根据记录绘制的水沸腾图象，根据图象可以得出水沸腾时的特点是 ；当地大气压 （填“高于”、“等于”或“低于”）一标准大气压；
（4）如果减少烧杯中水的质量，水沸腾时图象可能是图乙中的 （填“b”、“c”或“d”）。

25. 小明在做“探究平面镜成像”的实验时，将白纸平铺在桌面上，将玻璃板垂直纸面放置，取两支完全相同的蜡烛 A 和 B，点燃玻璃板前的蜡烛 A，小心地移动蜡烛 B，直到与蜡烛 A 的像重合。
（1）实验时应选用 （选填“较薄”或“较厚”）的玻璃板代替平面镜；用玻璃板代替平面镜是为了 。
（2）选用两支完全相同的蜡烛是为了比较像与物的 关系。
（3）移去蜡烛 B 并在其位置上放一光屏，则光屏上 （填“能”或“不能”）接收到蜡烛 A 的像，这表明平面镜所成的像是虚像。
（4）本实验多次改变蜡烛 A 的位置，得到多组数据的目的是 （选填序号）。
A.多次测量取平均值减小误差
B.避免实验的偶然性，得到普遍规律

26. 小刚用托盘天平和量筒，做测定岩石密度的实验：
（1）使用托盘天平时，应把天平放在水平桌面上，测量前，先把游码放在称量标尺左端的 ，然后调节 ，使指针对准分度标尺的中央刻度线。
（2）如图甲所示，是对天平进行横梁平衡调节时指针的指示情况，此时应进行的操作是 。
（3）测量岩石质量时，天平右盘放 50 g 、 20 g 、 5 g 砝码各一个，天平平衡时，游码的位置如图乙所示，那么岩石的质量是 g。
（4）用量筒和水测量岩石的体积时，情况如图丙所示，则岩石的体积为 cm3。
（5）最后计算出岩石的密度为 kg/m3
（6）实验完成后，小刚测量早餐奶的密度。不小心把量筒打破了，他思考了一会儿后，他利用天平、水（水的密度用 ρ水 表示）、烧杯测量早餐奶的密度，操作过程如下：
①用天平测出烧杯的质量 m0；
②用天平测出烧杯和装满水的质量 m1；
③用天平测出烧杯和装满早餐奶的质量 m2。
请你根据他测得的物理量计算出早餐奶的密度表达式：ρ= （用字母表示）。

27. 小莉同学按如图1所示的电路探究“导体中的电流跟导体电阻的关系”。她不断改变电阻 R 的阻值，并将电阻值以及对应的电流表的示数记录在表1中。分析表1中的数据可知：电路中的电流I跟电阻 R 不是反比关系，这一结论与欧姆定律不一致。请你帮助小莉分析：
（1）结论与欧姆定律不一致的原因是 。
（2）要得到与欧姆定律一致的结论，你如何帮助小莉改进这个电路?把改后的电路图画在图2方框内。
（3）改进实验后，把符合要求的数据填写在表2中的空格内。
表1
次数R/ Ω
表2
次数R/Ω
（4）本实验中测量了多组数据，在许多实验中都需要进行多次测量，有的是为了从不同情况中找到普遍规律，有的是为了求平均值以减小误差。你认为下列实验中多次测量的目的与本实验相同的是 （选填序号）。
①测量物体的长度
②用伏安法测量定值电阻的阻值
③探究导体的电流与导体两端电压的关系

四、作图题（共2小题；共26分）
28. 如图所示，MN 为平面镜，根据光的反射定律画出反射光线 OB 的入射光线 AO，并标出入射角的度数。

29. 在下图中分别画出力的示意图（力的作用点均为 A 点）。
（1）弹簧所受竖直向下的拉力是 25 N，用力的示意图表示弹簧受的拉力；
（2）用 150 N 的力向上提起一桶水
（3）用 60 N 的力沿水平方向向左推木箱；
（4）用与地面成 30∘ 角的 100 N 的力向右上方拉小车。

五、简答题（共1小题；共13分）
30. 2014 年 2 月 8 日，中国南极泰山站正式建成开站，这是中国在南极建设的第四个科学考察站。泰山站主体建筑设计成“飞碟”状，并且建在立桩上，如图甲所示。
（1）南极内陆冬季经常刮起 8 至 10 级大风，风吹起的积雪遇阻后会堆积，有可能将整个建筑掩埋。为了防止建筑的迎风面的飞雪堆积，泰山站的设计造型中找到相应措施。
第一项措施：
第二项措施：
（2）很多南极站的立桩还穿上了滑雪板（如乙所示），从物理角度分析立柱穿滑雪板的作用。

六、计算题（共3小题；共39分）
31. 在如图所示的电路图中，定值电阻 R1 阻值为 10 Ω，电源电压为 6 V 且保持不变。当开关 S 闭合后，干路中的电流为 1 A。求：
（1）通过电流表的电流。
（2） 1 min 内定值电阻 R2 产生的热量。

32. 吴丽发现家中电视机的额定功率为 121 W，额定电压为 220 V；电饭锅上的铭牌如下表，工作电路如图：
型号WKF−315S电源220 V/50 Hz加热功率1100 W保温功率330 W制造商××小家电有限公司
请完成下列问题。
（1）电饭锅加热电阻的阻值是多少?
（2）已知电饭锅在额度电压下正常工作 600 s，恰好能将 1 标准大气压下 1.65 kg 、 20∘C 的水烧开。该电饭锅烧开这些水时的工作效率是多少?[ ]
（3）当吴丽家中的电器只有电视机和电饭锅工作时，将 1 标准大气压下 1.65 kg 、 20∘C 的水烧开用了 726 s。她通过观察电能表的转动圈数，计算得到该过程共耗电 0.2035 度。求吴丽家中电路的实际电压和通过电视机的实际电流各是多少?（不考虑电压变化对电饭锅工作效率的影响）

33. 现用水平推力 F 沿水平面推动长方体木块，推力 F 与木块的速度 v 随时间 t 变化的图象分别如图甲、乙所示．已知长方体木块高 h=1.2 m，木块的密度 ρ=0.5×103 kg/m3．（取 g=10 N/kg）
求：
（1）木块对地面的压强 p
（2）在 3∼5 s 内，推力对木块所做的功
（3）请在图丙中，画出 0∼6 s 内木块所受的摩擦力 f 随时间 t 变化的图线
答案
第一部分
1. C
2. C
3. B
4. B
【解析】当拿根铁棒敲打车轮时，则轮胎振动频率不同，发出声音的音调就会不同，即轮胎内空气越充足，敲击时轮胎振动越快，发出声音的音调越高；因此凭借声音的高低可以判断轮胎内的空气是否充足。
5. C
6. D
【解析】A选项，B选项，C选项：在开关闭合的情况下更换灯泡，不触碰零线时可以触碰火线和使用试电笔时手指接触笔尖的行为都会引发触电事故，故ABC错误；
D选项：高大建筑的顶端安装避雷针可以避免建筑物被雷击，故D正确；
故选D。
7. B
【解析】由图象可知，此物质在熔化过程中温度保持 80∘C 不变，则该物质为晶体，并且熔点为 80∘C。故A错误，B正确；
物质从第 10 min 到 25 min 时间属于熔化过程，保持温度不变，但继续吸收热量，内能增加。故CD错误，故选B。
8. A
【解析】凸透镜正对着太阳光，可在距凸透镜 15 cm 处得到一个最小最亮的光斑，这个亮斑就是凸透镜的焦点，所以 15 厘米就是该凸透镜的焦距，这是利用平行光聚焦法测得了透镜的焦距。
现在的物距是 20 厘米，大于一倍焦距，小于二倍焦距，由凸透镜的成像规律可知，此时凸透镜成倒立放大的实像。
9. B
【解析】近视镜片属于凹透镜，凹透镜对光线有发散作用，有近视镜片时，凸透镜所成的像会后移；拿走近视镜片后，凸透镜所成的清晰的像应该在光屏和透镜之间，所以应将光屏向靠近透镜方向移动，才能得到清晰的烛焰的像。
10. D
【解析】由题意知，木块对水平面的压力和接触面的粗糙程度均不变，所以做加速运动时，木块所受的摩擦力不变，故ABC错误，D正确。
11. C
12. C
【解析】由ABD电路图可知，风扇转不转时都可以使用摇头功能，故均不符合题意；由C电路图可知，闭合开关 S1 风扇电动机转动，通过 S2 的通断可以选择使用摇头功能，符合题意。
13. B
14. A
【解析】【分析】(1)阿基米德原理：F浮=ρ液gV排；
(2)物体的沉浮与物体的重力大小以及物体所受浮力的大小无关，它是由物体所受重力与浮力的合力决定。当合力向上则物体上浮；当合力向下，则物体下沉；当合力为0，则物体处于漂浮或悬浮状态。
【解析】解：
由图知，鸡蛋静止时悬浮在盐水中，鸡蛋所受浮力等于其自身的重力，即F浮=G=0.5N；
向杯子里加入一些清水，盐水的密度减小，鸡蛋排开盐水的体积不变，根据F浮=ρ液gV排可知，鸡蛋受到的浮力变小(即此时鸡蛋所受浮力小于0.5N)，鸡蛋的重力不变，鸡蛋的重力大于受到盐水的浮力，所以鸡蛋会下沉；
综上分析可知，A正确，BCD错误。
故选：A。
【点评】本题考查物体的浮沉条件及应用，属于中等题。
15. B
【解析】电动机工作时把电能转化成了机械能，同时电动机的外壳变热，说明有一部分电能也转化成了内能，但总的能量是守恒的。
16. A
【解析】【分析】从支点向力的作用线作垂线，垂线段的长度即力臂。根据杠杆平衡条件F1L1=F2L2分析，力F始终水平向右，即动力臂不断变小，把杠杆OA从图示位置缓慢拉至水平的过程中，阻力不变，阻力力臂变大，所以动力变大。
【解析】解：
如图，用一个始终水平向右的力F，把杠杆OA从图示位置缓慢拉至水平的过程中，阻力的大小不变(等于物重G)，阻力臂变大，动力臂不断变小，根据杠杆平衡条件F1L1=F2L2可知，动力将变大。
故选：A。
【点评】本题是动态平衡问题，考查了学生对杠杆平衡条件的理解和灵活运用。能否正确分析重力的阻力臂与动力臂的大小关系是本题的解题关键。
第二部分
17. 负；做功
18. 已经；后
【解析】由 v=st 得：
客车行驶时间为：t客车=s客车v客车=0.1 km80 km/h=1800 h；
则小汽车的速度为：v小汽车=s小汽车t小汽车=0.2 km1800 h=160 km/h>120 km/h；
故小汽车超速了；
以小汽车为参照物，客车向后运动。
19. 不是；减小
【解析】“雾炮车”喷射出的水雾是小水滴不是水蒸气，勾速行驶的“雾炮车”在喷雾过程中，速度不变，质量减小，动能减小。
20. （1）N；（2）N；（3）相反；负。
【解析】（1）根据安培定则，用右手握住螺线管，四指弯向电流的方向，大拇指指向螺线管的 A 端，所以 A 端为 N 极；
（2）根据安培定则，用右手握住单匝线圈，四指弯向电流的方向，大拇指指向单匝线圈的 B 端，所以 B 端为 N 极；
（3）由于地磁北极在地理南极附近，根据安培定则，大拇指指向 N 极，四指的方向为电流的方向，所以电流自东向西，与地球自转的方向相反；物理学规定正电荷定向移动方向为电流方向，所以地球带负。
21. 1.8×108；2×106
【解析】（1）此时它所受的浮力：
F浮=G排=m排g=1.8×107 kg×10 N/kg=1.8×108 N。
（2）该处受到海水的压强：
p=ρgh=1.0×103 kg/m3×10 N/kg×200 m=2×106 Pa。
22. 0.4 A；0.5 A；0.5 A．
【解析】由图可知，两灯并联，电流表 A1 测的是干路电流，A2 测的是通过 L2 支路的电流，A3 测的是通过 L1 支路的电流．
开关 S 闭合后，A1 的示数为 0.9 A，A3 的示数为 0.4 A，则干路电流 I 为 0.9 A，通过 L1 的电流 I1 是 0.4 A．
根据 I=I1+I2 得：I2=I−I1=0.9 A−0.4 A=0.5 A；
所以通过灯泡 L2 的电流是 0.5 A，A2 的示数为 0.5 A．
第三部分
23. （1） 2016.5
【解析】电能表的示数为 2016.5 kW⋅h；
（2） 2.75
【解析】此刻度尺的分度值为 1 mm，起始端从零开始，要估读到分度值的下一位。因此该物体的长度为 2.75 cm。
24. （1） 温度计的玻璃泡接触了烧杯底部
【解析】由图甲知，装置中明显的错误是：温度计的玻璃泡接触了烧杯底部。
（2） 减少热量散失，缩短加热时间
【解析】在烧杯上放置一个纸板，其目的是：减少热量散失，缩短加热时间。
（3） 继续吸热，温度不变；低于
【解析】由图乙知，水在沸腾时，继续从外界吸热，温度保持在沸点不变。由图乙知，此时水的沸点为 98∘C，小于水在一标准大气压下的沸点 100∘C，因液体的沸点随气压的增大而升高，故当地大气压低于一标准大气压。
（4） c
【解析】因当地大气压不变，水的沸点不变，故减少水的质量时，只是缩短了加热时间，故水沸腾时图象可能是图乙中的 c。
25. （1） 较薄；便于确定像的位置
【解析】因为厚玻璃板的两个面都可以当作反射面，会出现两个像，影响到实验效果，所以应选用较薄玻璃板；用玻璃板代替平面镜，同时观察到蜡烛 A 的像和玻璃板后面的蜡烛 B，便于确定像的位置，便于比较物像大小关系。
（2） 大小
（3） 不能
【解析】移去蜡烛 B，并在其位置上放一光屏，则光屏上不能承接到像，说明平面镜成虚像。
（4） B
【解析】一次实验不具备代表性，应采取同样的实验方案多做几次，研究像与物体到镜面距离的普遍规律，避免实验现象的偶然性。
26. （1） 零刻度线上；平衡螺母
【解析】使用托盘天平时，应把天平放在水平桌面上，测量前，先把游码放在称量标尺左端的零刻线上；
（2） 将平衡螺母往右调；
【解析】由图可知，指针偏向分度盘的左边，说明横梁左测下沉，应把平衡螺母向右移动；
（3） 77.4
【解析】图中天平标尺的分度值为 0.2 g，
岩石的质量 m=50 g+20 g+5 g+2.4 g=77.4 g；
（4） 20
【解析】图中岩石和水的总体积 V总=40 mL；
岩石的体积 V=V总−V水=40 mL−20 mL=20 mL=20 cm3；
（5） 3.87×103
【解析】岩石的密度：
ρ=mV=77.4 g20 cm3=3.87 g/cm3=3.87×103 kg/m3。
（6） m2−m0m1−m0ρ水
【解析】水的质量 m水=m1−m0，早餐奶的质量 m=m2−m0；
烧杯的容积：
V=V水=m水ρ水=m1−m0ρ水，
早餐奶的体积：
V奶=V=m1−m0ρ水，
早餐奶的密度：
ρ=m奶V奶=m2−m0m1−m0ρ水=m2−m0m1−m0ρ水。
27. （1） 没有保持电阻箱 R 两端的电压不变
【解析】电阻由 5 Ω∼10 Ω∼20 Ω，电阻变为原来的 2 倍、 4 倍，电流不是减小为原来的 12 、 14，由数据不能得到电流跟电阻成反比，这与欧姆定律不相符，原因是没有保持电阻箱 R 两端的电压不变。
（2） 在电路中增加一个滑动变阻器；见下图
【解析】他在改变电阻箱 R 的阻值时，R 两端的电压也随之变化，此时电压和电阻都变化，测得的电流值的变化就说不清是哪个因素的变化引起的，没有用控制变量法，所以得出的结论是不准确的。应该把电阻 R0 去掉或 R0 换成滑动变阻器或在电路中串联一个滑动变阻器，目的是控制电阻 R 两端的电压不变；电路图为：
（3） 0.2
【解析】第 1 次电阻两端电压为 U=IR=5 Ω×0.6 A=3 V，根据电阻两端的电压不变，结合欧姆定律，第 3 次电流 I=UR=0.2 A。
（4） ①
【解析】探究“电流跟电压、电阻的关系”和测量物体长度时，多次测量的目的是从不同情况中找到普遍规律，故选①。
第四部分
28. 如图
【解析】经过入射点作出法线。因为反射光线与镜面的夹角是 30∘，所以反射角为 90∘−30∘=60∘。
根据反射角与入射角相等作出入射光线并标出入射角的度数。
29. （1）
（2）
（3）
（4）
第五部分
30. （1） 主体建筑设计成“飞碟”状（可以增大风速，减少飞雪堆积）；用立柱支撑（可以给飞雪留有通道）
（2） 减少建筑物对冰面的压强
第六部分
31. （1） 0.6 A
【解析】由电路图可知，两电阻并联，电流表测 R1 电流。
所以 U1=U2=U=6 V，
由 I=UR，
所以电流表示数：IA=I1=UR1=6 V10 Ω=0.6 A
（2） 144 J
【解析】根据并联电路的电流特点，
I2=I−I1=1 A−0.6 A=0.4 A，
1 min 内定值电阻 R2 产生的热量：
Q=W=UIt=6 V×0.4 A×60 s=144 J。
32. （1） 44 Ω
【解析】由电路图可知，当温控开关闭合时，电路为电阻 R 的简单电路，此时总电阻最小，总功率最大，电饭锅处于加热状态；
根据 P=U2R 可得，电饭锅加热电阻的阻值：R=U额2P加热=(220 V)21100 W=44 Ω；
（2） 84%
【解析】水吸收的热量：
；
电饭锅正常烧开这些水时消耗的电能：
W=P加热t=1100 W×600 s=6.6×105 J；
电饭锅的工作效率：
η=Q吸W=5.544×105 J6.6×105 J×100%=84%。
（3） 200 V；0.5 A
【解析】根据题意可知，水吸收的热量不变，电饭锅的工作效率不变，则电饭锅正常烧开这些水时消耗的电能不变，即 W=6.6×105 J；
电饭锅与电视机并联，并联电路各支路两端电压相等；
根据 W=U2Rt 可得，电路的实际电压：
U实=WRtʹ=6.6×105 J×44 Ω726 s=200 V；
已知该过程共耗电 0.2035 度，即
W总=0.2035度=0.2035 kW⋅h=0.2035×3.6×106 J=7.326×105 J；
则电视机消耗的电能：
Wʹ=W总−W=7.326×105 J−6.6×105 J=7.26×104 J；
又因为电视机消耗的电能 Wʹ=U实I实tʹ，
所以通过电视机的实际电流：
I实=WʹU实tʹ=7.26×104 J200 V×726 s=0.5 A。
33. （1） 木块对地面的压强为 6000 Pa
【解析】设木块底面积为 S，则体积 V=hS
木块对地面压力：
F=G=mg=ρVg=ρhSg，
木块对地面压强：
p=FS=ρgShS=ρhg=0.5×103 kg/m3×1.2 m×10 N/kg=6000 Pa
（2） 在 3∼5 s 内，推力对木块所做的功为 400 J
【解析】由图乙可知 3∼5 s 内木块运动速度 v=1.0 m/s，
由 v=st 得 3∼5 s 内木块运动距离：
s=vt=1.0 m/s×2 s=2 m
由图甲可知 3∼5s 内推力 F=200 N，
推力做的功 W=Fs=200 N×2 m=400 J
（3）
【解析】由图乙可知 0∼1 s 内木块静止，受到的摩擦力等于推力，
由图甲可知 0∼1 s 内推力为 100 N，则 0∼1 s 内木块受到的摩擦力为 100 N；
由图乙可知 1∼6 s 内木块先加速、再匀速，最后减速运动，但压力和接触面的粗糙程度不变，摩擦力不变，
由图甲可知 3∼5 s 内推力 F=200 N，此时木块匀速运动，受到的摩擦力等于推力，为 200 N，
所以 0∼6 s 内木块所受的摩擦力 f 随时间 t 变化的图线如图所示：
