高中地理鲁教版 (2019)必修 第二册单元活动 学用图层叠加分析法同步训练题

单元活动　学用图层叠加分析法

基础过关练

题组一　地理图层叠加分析法

　　某地理课外活动小组制作专题地图,运用地理信息系统打开河流、城镇两个图层,图层中十字星的经纬度相同。据此完成下题。

1.如果将上述两个图层叠加,所得图层为(　易错　)

题组二　地理图层叠加分析法的应用

　　叠图分析是地理信息系统中一项非常重要的空间分析功能,也是科学选址最常用的方法。结合下图,完成下面两题。

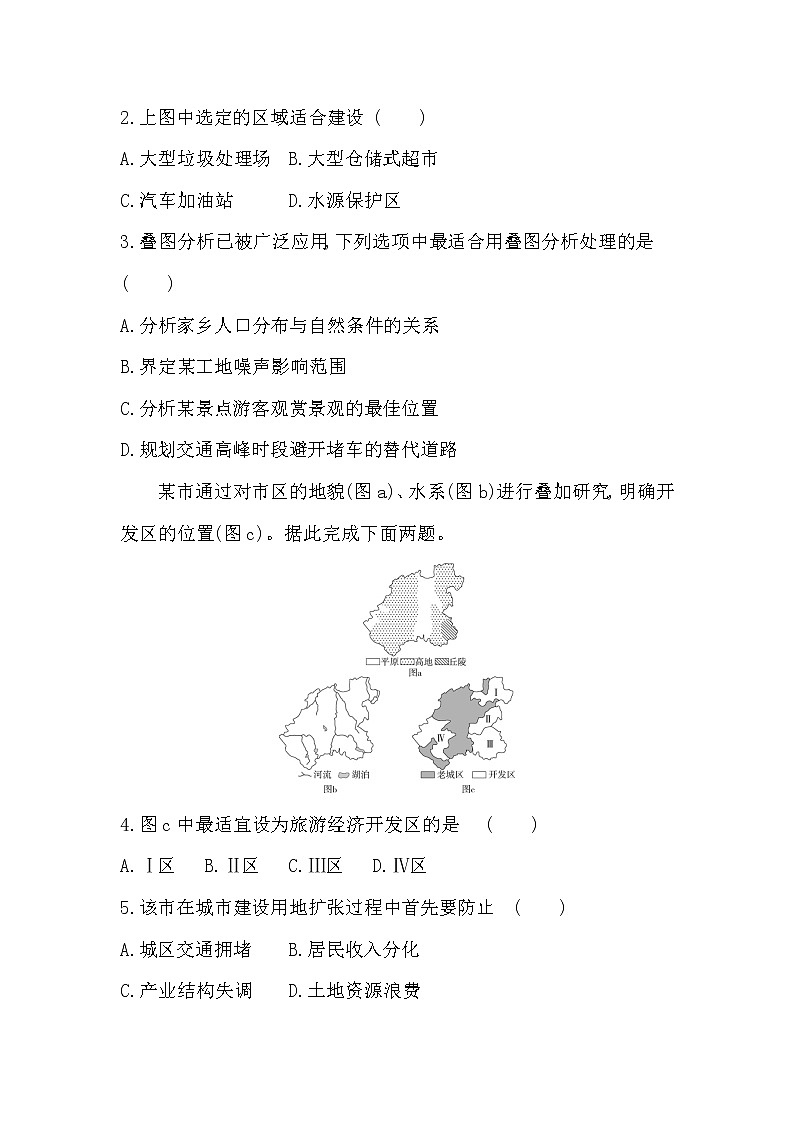

2.上图中选定的区域适合建设 (　　)

A.大型垃圾处理场 B.大型仓储式超市

C.汽车加油站    D.水源保护区

3.叠图分析已被广泛应用,下列选项中最适合用叠图分析处理的是(　　)

A.分析家乡人口分布与自然条件的关系

B.界定某工地噪声影响范围

C.分析某景点游客观赏景观的最佳位置

D.规划交通高峰时段避开堵车的替代道路

　　某市通过对市区的地貌(图a)、水系(图b)进行叠加研究,明确开发区的位置(图c)。据此完成下面两题。

4.图c中最适宜设为旅游经济开发区的是 (　　)

A.Ⅰ区 B.Ⅱ区 C.Ⅲ区 D.Ⅳ区

5.该市在城市建设用地扩张过程中首先要防止 (　　)

A.城区交通拥堵  B.居民收入分化

C.产业结构失调  D.土地资源浪费

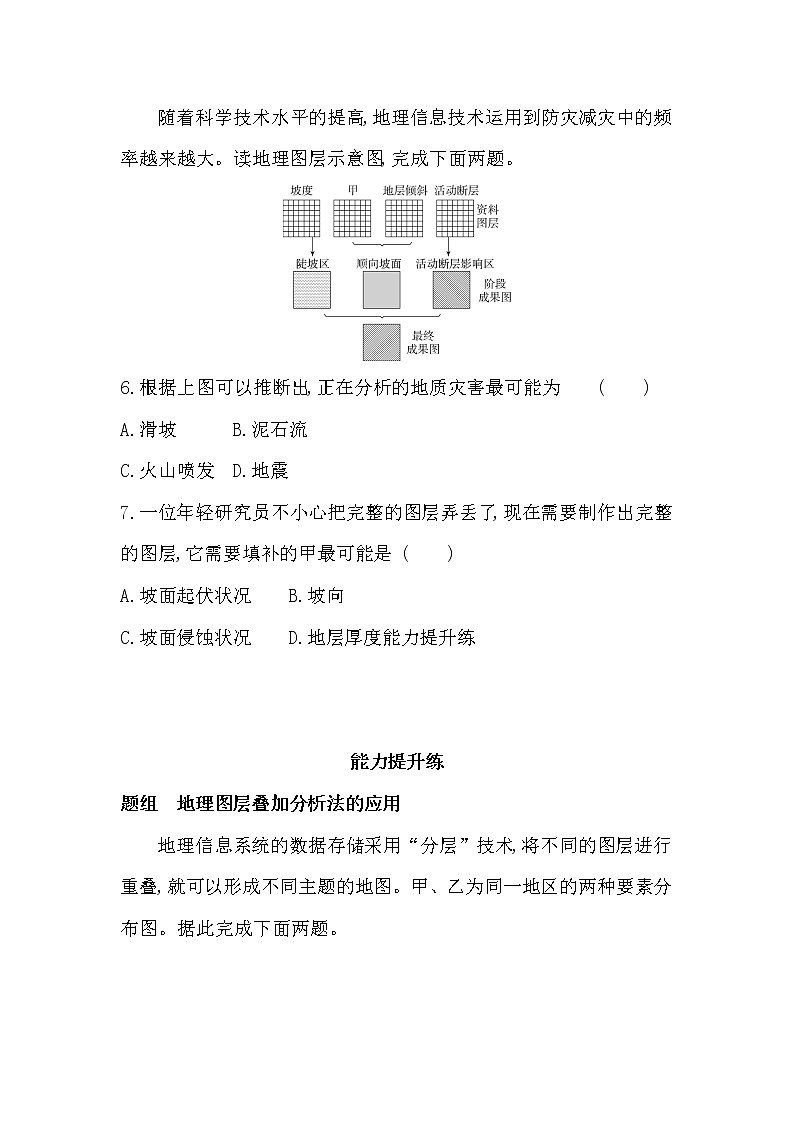

　　随着科学技术水平的提高,地理信息技术运用到防灾减灾中的频率越来越大。读地理图层示意图,完成下面两题。

6.根据上图可以推断出,正在分析的地质灾害最可能为  (　　)

A.滑坡    B.泥石流

C.火山喷发 D.地震

7.一位年轻研究员不小心把完整的图层弄丢了,现在需要制作出完整的图层,它需要填补的甲最可能是              (　　)

A.坡面起伏状况  B.坡向

C.坡面侵蚀状况  D.地层厚度能力提升练

能力提升练

题组　地理图层叠加分析法的应用

　　地理信息系统的数据存储采用“分层”技术,将不同的图层进行重叠,就可以形成不同主题的地图。甲、乙为同一地区的两种要素分布图。据此完成下面两题。

1.()将甲、乙两要素分布图叠加后得到的主题地图是 (　　)

2.()研究上题地图可以进行 (　　)

A.耕地分布和评价

B.学校布局和规划

C.商业分布和规划

D.植被分类和评价

　　某市寻找适合布局工厂的地点,该厂址要满足两个条件:①地势平坦;②距河流1千米范围内。下图中“空间资料”是该市地形与河流的空间分布,每一小方格代表1平方千米(该区面积共16平方千米);“属性资料”是地形和河流的类别资料。根据选址条件,对照空间资料和属性资料,符合条件为“1”,不符合条件为“0”,若同一小方格内有两种不同属性类别分布时,为求简化,占有面积比例较大的属性作为评估对象。读图,完成下面两题。

3.()下图是四幅“河流”资料的评估值图,其中正确的是(　　)

A.①   B.②   C.③   D.④

4.()根据地形、河流两项资料综合评估,下图中适合布局工厂的地点是              (　　)

A.甲、丙  B.甲、乙  C.乙、丁  D.乙、丙

　　(2021浙江6月选考,3,2分)GIS可通过图层信息来分析和预测地质灾害的发生。下图示意某区域相关要素评估值信息图层(数值越大表示该评估要素指示地质灾害发生概率越高)和地块编号。完成下题。

5.()此次降水易引发地质灾害的地块是 (　　)

A.④⑦ B.⑤⑧ C.②③ D.⑥⑨

6.根据材料,回答问题。

地理信息系统可以为电力系统提供一个集成地理区域信息的管理运行平台,可对电力系统实现自动化过程中的资源进行合理规划,进而提升电力系统的应用效率。

　　()要在某地新建一座火电站,使用地理信息系统分析、决策。分析时可能叠加图中哪些图层?除此之外还可能用到哪些图层?

答案全解全析

基础过关练

1.D　由材料可知,图层中十字星的经纬度相同。要注意材料中两图层的比例尺是不同的。将材料中两图层中的十字星重合,将重叠图的比例尺统一,可得出D项正确。

易错提示

　　　两图比例尺不同,叠图时需将比例尺统一。

2.D　由图中“远离主要道路,植被保护好”等要求并结合四个备选项可判断出,上图中选定的区域适合建设水源保护区。大型仓储式超市和汽车加油站都需要接近主要道路;大型垃圾处理场一般不会建在植被条件好的区域。

3.A　分析家乡人口分布与自然条件的关系,需在地理信息系统数据库中调用的专题图层有地形图层、土壤图层、气候图层和人口图层,是叠图分析的典型应用。其他三个选项不适合利用叠图分析进行处理。

4.C　旅游经济开发区应选择在有山、有水、环境优美的地区。据图分析可知,Ⅲ区地形多样,且有湖泊、河流,最适宜设为旅游经济开发区。

5.D　该市在城市建设用地扩张过程中首先要防止土地资源浪费。

6.A　通过资料图层和阶段成果图可知,该地质灾害发生在陡坡、顺向坡面、受活动断层影响的地区,最有可能是滑坡。

7.B　读图可知,由甲和地层倾斜状况能得出“顺向坡面”的结论,则甲最可能是坡向。

能力提升练

1.A　把甲、乙两个图层叠加,可以得到的主题图层是A。

2.A　把地形图层和河流图层叠加,可以得到耕地的分布,同时也可以对耕地资源进行评价;商业区分布在交通便利和人口密集处,应该叠加交通图层和人口分布图层;进行学校布局和规划,应该叠加居民区分布图层;进行植被分类和评价应该叠加气候、地形等图层。

3.B　根据选址条件,对照空间资料和属性资料的信息可知,距河流1千米范围内应为“1”,不符合条件的为“0”,则“河流”资料的评估值图左侧两竖行都是符合条件的,为“1”,结合选项,选B。

4.B　根据材料可知,丙地是坡地,且在距河流1千米范围外,不符合工厂选址要求,排除A、D;丁地在距河流1千米范围外,不符合工厂选址要求,排除C;甲地和乙地地势平坦,且在距河流1千米范围内,适合布局工厂,B正确。

5.A　读图可知,题目中的三个图层要素是某次降水强度、地形坡度、植被覆盖,由此可推断出此次降水引发的地质灾害最可能是滑坡。根据文字材料“数值越大表示该评估要素指示地质灾害发生概率越高”,再结合地块编号观察,地块④和⑦的降水强度、地形坡度、植被覆盖数值最大,因此,地块④和⑦发生滑坡灾害的概率最高,故选A。

6.答案　居民点、地形、水系、土地利用图层。

交通图层、气候图层等。

解析　建火电站必须考虑当地居民点的分布、水系特点、当地土地利用状况和地形特点,这些都和火电站修建及运行相关,地块与建火电站关系不大;除此之外还应考虑煤炭运输(交通图层)和风向、风频及降水(气候图层)等。
