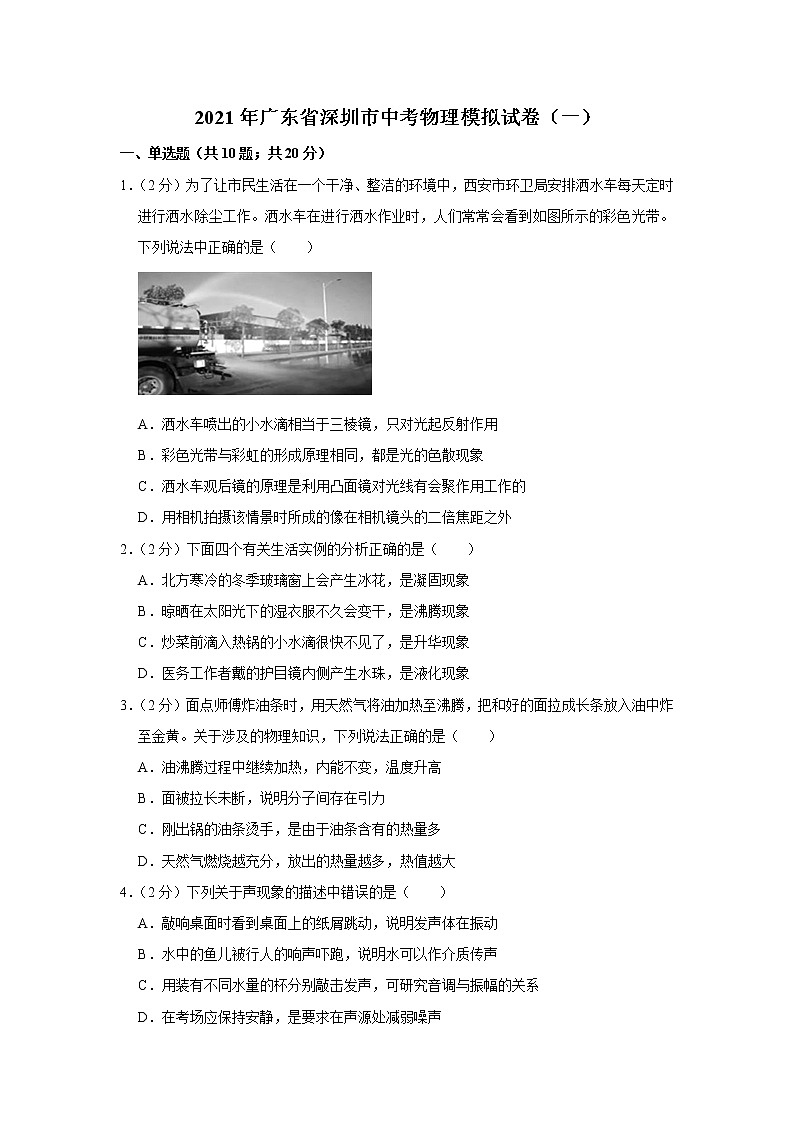

2021年广东省深圳市中考物理模拟试卷（一）含参考答案

这是一份2021年广东省深圳市中考物理模拟试卷（一）含参考答案，共24页。试卷主要包含了单选题，多选题，实验探究题，计算题，综合题等内容，欢迎下载使用。

1．（2分）为了让市民生活在一个干净、整洁的环境中，西安市环卫局安排洒水车每天定时进行洒水除尘工作。洒水车在进行洒水作业时，人们常常会看到如图所示的彩色光带。下列说法中正确的是（ ）
A．洒水车喷出的小水滴相当于三棱镜，只对光起反射作用
B．彩色光带与彩虹的形成原理相同，都是光的色散现象
C．洒水车观后镜的原理是利用凸面镜对光线有会聚作用工作的
D．用相机拍摄该情景时所成的像在相机镜头的二倍焦距之外
2．（2分）下面四个有关生活实例的分析正确的是（ ）
A．北方寒冷的冬季玻璃窗上会产生冰花，是凝固现象
B．晾晒在太阳光下的湿衣服不久会变干，是沸腾现象
C．炒菜前滴入热锅的小水滴很快不见了，是升华现象
D．医务工作者戴的护目镜内侧产生水珠，是液化现象
3．（2分）面点师傅炸油条时，用天然气将油加热至沸腾，把和好的面拉成长条放入油中炸至金黄。关于涉及的物理知识，下列说法正确的是（ ）
A．油沸腾过程中继续加热，内能不变，温度升高
B．面被拉长未断，说明分子间存在引力
C．刚出锅的油条烫手，是由于油条含有的热量多
D．天然气燃烧越充分，放出的热量越多，热值越大
4．（2分）下列关于声现象的描述中错误的是（ ）
A．敲响桌面时看到桌面上的纸屑跳动，说明发声体在振动
B．水中的鱼儿被行人的响声吓跑，说明水可以作介质传声
C．用装有不同水量的杯分别敲击发声，可研究音调与振幅的关系
D．在考场应保持安静，是要求在声源处减弱噪声

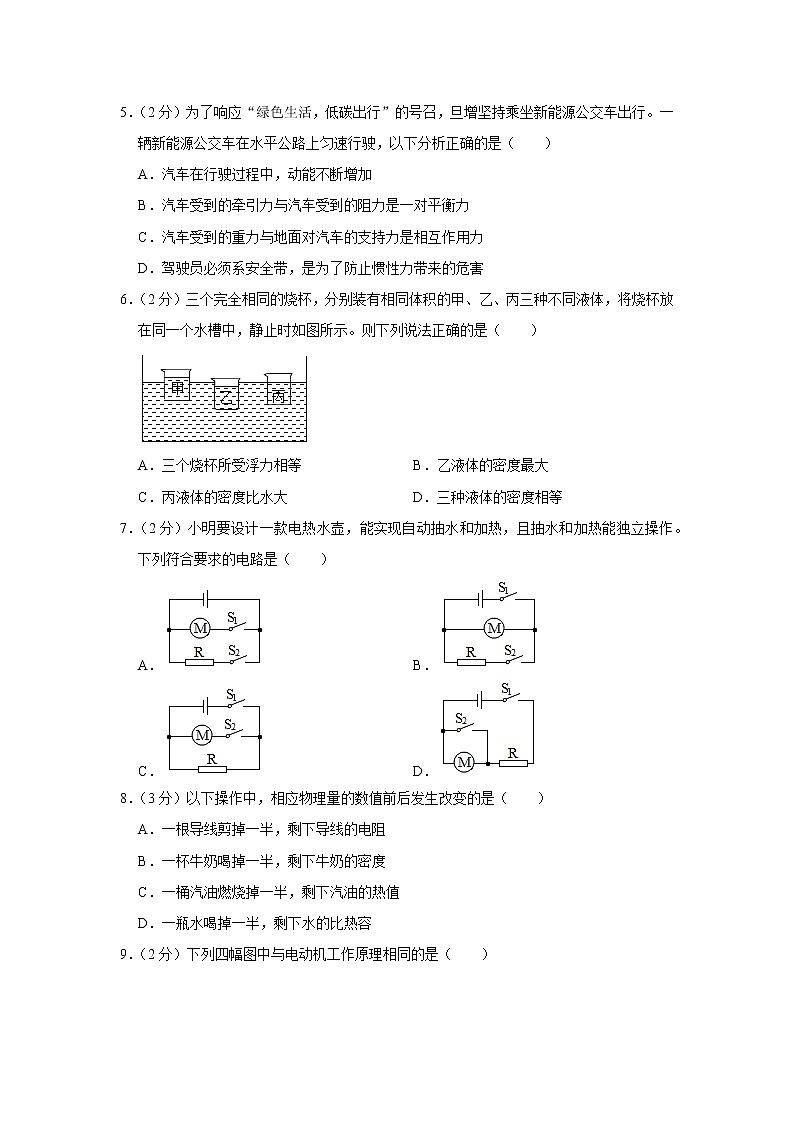

5．（2分）为了响应“绿色生活，低碳出行”的号召，旦增坚持乘坐新能源公交车出行。一辆新能源公交车在水平公路上匀速行驶，以下分析正确的是（ ）
A．汽车在行驶过程中，动能不断增加
B．汽车受到的牵引力与汽车受到的阻力是一对平衡力
C．汽车受到的重力与地面对汽车的支持力是相互作用力
D．驾驶员必须系安全带，是为了防止惯性力带来的危害
6．（2分）三个完全相同的烧杯，分别装有相同体积的甲、乙、丙三种不同液体，将烧杯放在同一个水槽中，静止时如图所示。则下列说法正确的是（ ）
A．三个烧杯所受浮力相等B．乙液体的密度最大
C．丙液体的密度比水大D．三种液体的密度相等
7．（2分）小明要设计一款电热水壶，能实现自动抽水和加热，且抽水和加热能独立操作。下列符合要求的电路是（ ）
A．B．
C．D．
8．（3分）以下操作中，相应物理量的数值前后发生改变的是（ ）
A．一根导线剪掉一半，剩下导线的电阻
B．一杯牛奶喝掉一半，剩下牛奶的密度
C．一桶汽油燃烧掉一半，剩下汽油的热值
D．一瓶水喝掉一半，剩下水的比热容

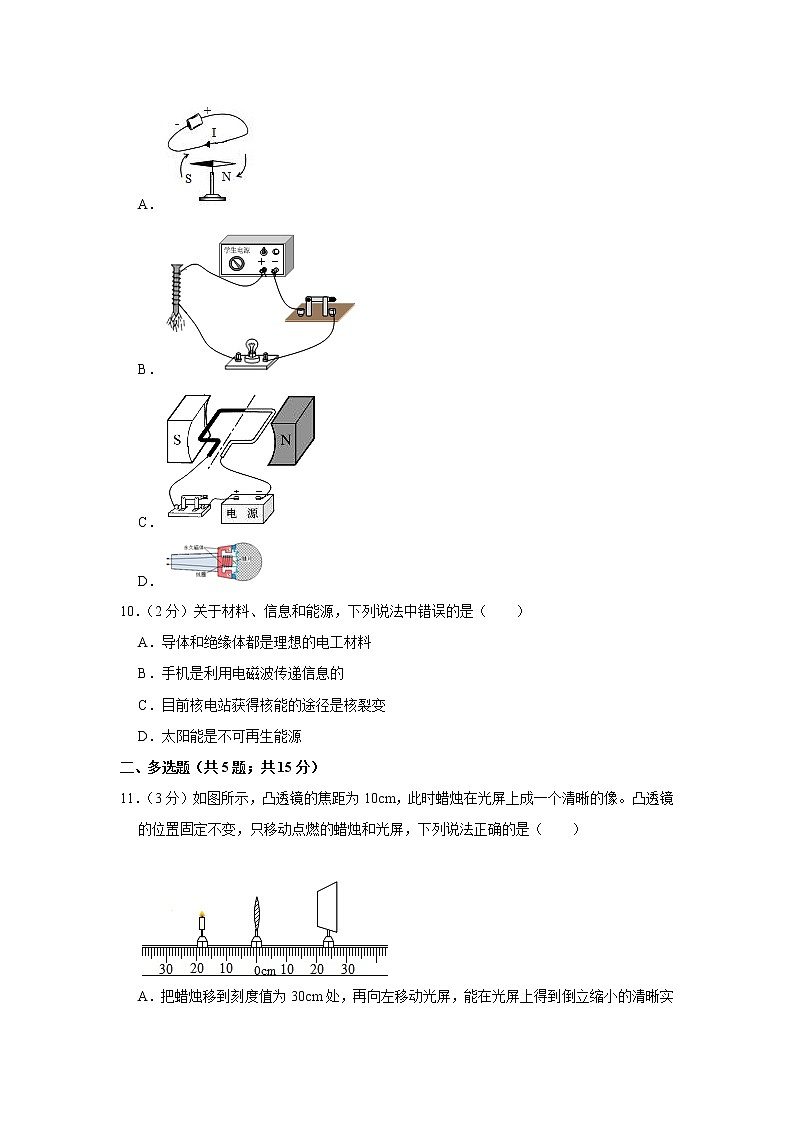

9．（2分）下列四幅图中与电动机工作原理相同的是（ ）
A．
B．
C．
D．
10．（2分）关于材料、信息和能源，下列说法中错误的是（ ）
A．导体和绝缘体都是理想的电工材料
B．手机是利用电磁波传递信息的
C．目前核电站获得核能的途径是核裂变
D．太阳能是不可再生能源
二、多选题（共5题；共15分）
11．（3分）如图所示，凸透镜的焦距为10cm，此时蜡烛在光屏上成一个清晰的像。凸透镜的位置固定不变，只移动点燃的蜡烛和光屏，下列说法正确的是（ ）
A．把蜡烛移到刻度值为30cm处，再向左移动光屏，能在光屏上得到倒立缩小的清晰实像，成像规律可以应用于照相机
B．若烛焰从光具座20cm刻线处向靠近凸透镜方向移动，烛焰所成的像将逐渐变大
C．把蜡烛移到刻度值为5cm处，再向右移动光屏，能在光屏上得到正立放大的虚像，成像规律可以应用于放大镜
D．蜡烛在光屏上已成一个清晰的像，如果在蜡烛和凸透镜之间放一个近视眼镜，为了在光屏上重新得到清晰的像，光屏应向左移动
12．（3分）三个完全相同的圆柱形容器，内装质量相等的水。将体积相同、材料不同的正方体物体a、b、c分别放入三个容器的水中，静止后如图所示（无水溢出）。对下列各物理量关系判断正确的有（ ）
A．三个物体密度：ρa＞ρb＞ρc
B．三个物体底部受到水的压力：Fa＜Fb＜Fc
C．三个容器底部受到水的压强：pa＜pb＜pc
D．三个容器对水平桌面的压强：p'a＝p'b＝p'c
13．（3分）如图所示，已知固定斜面长5m、倾角为30°，木箱重150N．某同学用大小为100N的推力沿斜面向上推木箱，使木箱沿斜面匀速从底端运动到顶端的过程中，关于木箱所受的力对木箱做的功，下列判断正确的是（ ）
A．木箱克服重力做功的大小为500J
B．木箱克服斜面摩擦力做功的大小为125J
C．推力做功的大小为500J
D．斜面支持力做功的大小为375J
14．（3分）小明用如图所示的电路探究甲、乙两个小灯泡的亮度。闭合开关S后，甲、乙两灯均正常发光，但甲灯比乙灯亮。假设灯丝的电阻不随温度发生变化，下列说法正确的是（ ）
A．两灯均正常发光时，通过甲、乙两灯的电流相等
B．两灯均正常发光时，甲灯的电阻小于乙灯的电阻
C．将两灯串联在该电源上，电路消耗的总功率比原电路消耗的总功率小
D．将两灯串联在该电源上，则甲灯两端的电压比乙灯的大
15．（3分）如图所示，A、B分别为额定电压为8V的小灯泡L和定值电阻R的电流随电压变化关系的图象。下列说法中正确的是（ ）
A．定值电阻R的阻值为20Ω
B．小灯泡L正常工作1min消耗的电能为24J
C．将小灯泡L和电阻R并联接入电路，当干路电流为0.6A时，小灯泡L的实际电功率为1.6W
D．将小灯泡L和电阻R串联接入电路中，若通过电阻R的电流为0.5 A．则电源电压为18V
三、实验探究题（共2题；共14分）
16．（7分）在劳动实践活动中，物理兴趣小组的同学用大豆、核桃、花生等食材制作营养豆浆，并测量营养豆浆的密度。
（1）小明的实验过程：
①用调好的天平测量烧杯和豆浆的总质量，所加砝码和游码在标尺上的位置如图甲所示，总质量为 g；
②部分豆浆倒入量筒，测出烧杯和剩余豆浆的质量为30g。
根据以上数据，计算豆浆的密度为 kg/m3。
（2）小亮的方法：
①用调好的天平测量空烧杯的质量m1；
②向空烧杯中倒入适量豆浆，测量烧杯和豆浆的总质量m2；
③将烧杯中的豆浆倒入量筒中，记下量筒中豆浆的体积V。
你认为 （填“小明”或“小亮”）的实验方法所测密度误差较大，理由是 。
（3）测量结束后，小明把核桃放入水中，发现核桃漂浮在水面上，他想测量核桃的密度，于是挑选了一个不透水的核桃（如图丙），却发现无法放入量筒中。聪明的小明利用弹簧测力计、小桶、细线、细铁丝、装满水的溢水杯，也测出了核桃的密度。
实验步骤：
①用弹簧测力计测出小桶所受的重力G；
② ；
③ 。
请补全主要步骤，用所测物理量的符号写出核桃密度的表达式ρ＝ （水的密度用ρ水表示）。
17．（7分）小飞同学在探究“电流与电阻关系”的实验中，电源电压9V不变，滑动变阻器规格为“50Ω 2A”，电流表、电压表各一个，10Ω、20Ω、30Ω、40Ω的定值电阻各一个。
（1）请用笔画线代替导线将图甲的实验电路补充完整。（要求：滑动变阻器连入电路的阻值最大）
（2）开关闭合后，无论怎样移动滑动变阻器的滑片，电流表示数均为零，电压表示数接近电源电压，原因是定值电阻发生了 （填“短路”或“断路”）。
（3）排除故障后，将10Ω的定值电阻接入电路，闭合开关，调节滑动变阻器的滑片到适当位置，电压表的示数如图乙所示，此时电压表的示数为 V。
（4）接着小飞用20Ω的定值电阻替换10Ω的定值电阻后，再闭合开关，移动滑片使滑动变阻器接入电路的阻值 （填“变大”或“变小”），他这样操作的目的是 。
（5）同组的小彬同学设计了图丙的电路。在电源电压恒为U的电路中，只用了一个电压表、一个阻值为R0的定值电阻及滑动变阻器，测量额定电压为U额的小灯泡的额定功率。具体操作如下：
①闭合开关S，将开关S1接a， ；
②保持滑动变阻器滑片位置不变，再将开关S1接b，读出电压表的示数为U0；
③小灯泡的额定功率P额＝ 。（用U额、U0、R0表示）
四、计算题（共2题；共15分）
18．如图所示，小汽车通过滑轮组从竖直矿井中提升矿石，矿石以1m/s的速度匀速上升8m，已知矿石重2700N，动滑轮重300N，不计绳的重力及滑轮摩擦，求该过程中：
（1）汽车拉力的大小；
（2）汽车拉力的功率；
（3）滑轮组的机械效率。
19．多功能养生壶（如图甲）具有精细烹饪、营养量化等功能，深受市场认可和欢迎。图乙是某品牌养生壶的简化电路图，当养生壶正常工作时，它的加热功率为880W，保温总功率为242W．求：
（1）该养生壶高温挡加热时的电流。
（2）电阻R2的阻值。
（3）某一天，小明断开家中其他用电器，只接通养生壶在高温挡烧水，发现家中标着“3000revs/（kW•h）”字样的电能表转盘在2min内转了80转，求此养生壶的实际功率。
五、综合题（共1题；共6分）
20．（6分）阅读下列短文，回答问题
在3D打印笔中装入塑料条，接通电源，等待一段时间后即可挤出热熔的塑料，塑料在空气中迅速冷却变成特定的形态（如图甲）。其内部电路如图乙，R1、R2是相同的PTC发热电阻。单个PTC的电阻与温度的关系如图丙。
PTC是一种新型的半导体陶瓷材料，它以钛酸钡为主，渗入多种物质后加工而成。目前家用的陶瓷暖风器、陶瓷电热水壶等就是用这种材料做成的。
PTC有一个根据需要设定的温度，低于这个温度时，其电阻随温度的升高而减小，高于这个温度时，电阻值则随温度的升高而增大，我们把这个设定的温度叫“居里点温度”，用PTC材料制成的电热器具有发热、控温双重功能，应用十分广泛。
（1）打印笔工作时，PTC电阻发热，塑料受热会逐渐变软变稀。可见，塑料 （选填“是”或“不是”）晶体；
（2）打印笔工作有快、慢两档，快档打印时，图中开关S1应处于 状态，若此时温度为250℃，打印笔的电功率是 ；
（3）打印笔正常工作时的温度能自动稳定在250℃左右，结合图丙信息，说明理由 ；
（4）家用固体电热灭蚊器也是使用PTC陶瓷电热元件，图丁为其电阻随温度变化的图像，由图可知，该PTC材料的居里点温度为 ℃；
（5）家用固体电热灭蚊器工作时的温度基本恒定在165℃左右，若它的温度高于165℃，电阻 ，功率 ，使其温度降低（以上均填变化情况），反之，也能自动调节。因此用PTC材料制成的电热器具有自动调节功能。
2021年广东省深圳市中考物理模拟试卷（一）
参考答案与试题解析
一、单选题（共10题；共20分）
1．【分析】（1）小水滴相当于三棱镜，对光起反射和折射作用；
（2）白光通过三棱镜后会形成一条彩色光带的现象叫做光的色散，彩虹是由光的色散形成的；
（3）凸面镜对光线有发散作用，能够扩大视野，通常用来制作汽车观后镜；
（4）当物体在二倍焦距以外时，经过凸透镜成的是倒立、缩小的实像，像成在焦距与二倍焦距之间，这是照相机的原理。
【解答】解：
A、洒水车喷出的小水滴相当于三棱镜，对光起反射和折射作用，故A错误；
B、雨后的天空出现彩虹是由光的色散形成的；洒水车在进行洒水作业时，人们常常会看到如图所示的彩色光带，也是空气中的小水滴使阳光发生色散形成的，故B正确。
C、汽车观后镜是利用了凸面镜对光有发散作用，能成正立、缩小的虚像，利用凸面镜可以达到扩大视野的目的，故C错误；
D、用相机拍摄该情景时，所成的像是倒立、缩小的实像，且像在相机镜头的焦距与二倍焦距之间，故D错误。
故选：B。
【点评】本题主要考查了光的色散现象、凸面镜对光的作用以及凸透镜成像的应用，是一道光学综合题。
2．【分析】物质由气态直接变为固态叫凝华，物质由固态直接变为气态叫升华；由气态变为液态叫液化，由液态变为气态叫汽化；由固态变为液态叫熔化，由液态变为固态叫凝固。
【解答】解：
A、玻璃上的冰花是空气中的水蒸气遇冷凝华而成的，故A错误；
B、湿衣服晾干是水汽化成了水蒸气，故B错误；
C、小水滴不见了是小水滴汽化成水蒸气进入到空气中，故C错误；
D、护目镜内侧的小水珠是水蒸气液化而成的，故D正确。
故选：D。
【点评】此题考查物态变化是一道基础题。
3．【分析】（1）液体沸腾时继续吸热但温度不变；
（2）分子间存在引力和斥力；
（3）热量是一个过程量；
（4）热值是燃料本身的一种特性，与燃烧情况无关。
【解答】解：
A、液体沸腾时继续吸热，但温度保持不变，故A错误；
B、面被拉长未断，这说明分子之间存在相互作用的引力，故B正确；
C、热量是一个过程量，不能说含有热量，故C错误；
D、热值是燃料本身的一种特性，热值的大小与燃料是否完全燃烧没有关系，故D错误。
故选：B。
【点评】本题考查了液体沸腾的特点、分子动理论、热量、热值的大小，属于基础知识，要掌握。
4．【分析】（1）桌面的振动比较小，不容易观察，可以用转换法，间接观察桌面振动。
（2）固体、液体和气体都可以传播声音。
（3）音调跟频率有关，响度跟振幅和距离声源的远近有关。
（4）在声源处、在传播过程中、在入耳处都可以减弱噪声。
【解答】解：A、敲响桌面时桌子发声，桌面上的纸屑跳动，把桌面的振动转化为纸屑的振动，所以通过纸屑振动说明发声的桌面在振动，说法正确，故A不符合题意。
B、水中的鱼儿被行人的响声吓跑，说明水可以传声，说法正确，故B不符合题意。
C、用装有不同水量的杯分别敲击发声，水量不同，振动快慢不同，振动频率不同，音调不同，可以探究音调跟频率的关系，说法错误，故C符合题意。
D、在考场应保持安静，是在声源处减弱噪声，避免噪声对考生的影响，说法正确，故D不符合题意。
故选：C。
【点评】本题考查了声的产生、传播、声音的特性、噪声等，属于基础知识，掌握基础知识很重要。
5．【分析】（1）动能的大小与质量和速度有关；
（2）要判断是否为平衡力，首先对物体进行受力分析，然后根据二力平衡的条件：大小相等，方向相反，作用在同一直线上，作用在同一个物体上；
（3）一对相互作用力的条件是：大小相等，方向相反，作用在同一直线上，作用在不同物体上；
（4）惯性是物体的固有属性，它指的是物体能够保持原来的运动状态的一种性质，惯性大小与物体的质量有关，质量越大，惯性越大。
【解答】解：
A．汽车在行驶过程中，因为质量不变，速度不变，所以动能不变，故A错误；
B、这时汽车受到的牵引力与汽车受到的阻力因为大小相等，方向相反，作用在一条直线上，并且作用在同一物体汽车上，满足二力平衡条件，是一对平衡力，故B正确；
C、汽车受到的重力与地面对汽车的支持力，这两个力作用在同一个物体汽车上，不满足相互作用力条件，不是相互作用力，故C错误；
D、驾驶员必须系安全带是为了防止惯性带来的危害，不能说“惯性力”带来的危害，故D错误。
故选：B.
【点评】本题目主要考查了平衡力、相互作用力的判断、惯性、动能的影响因素，都是基础知识，要掌握。
6．【分析】（1）判断烧杯排开水的体积，由浮力的公式F浮＝ρgV排判断浮力的大小；
（2）根据F浮＝G判断判断出烧杯与液体总重力的关系，进一步得出液体的重力关系，再利用G＝mg判断出液体质量的关系，最后利用密度公式得出三种液体的密度关系；
（3）对丙进行受力分析可知：F浮＝G杯+G丙液，然后分别用阿基米德原理的应用、重力公式和密度公式表示浮力和重力，进一步得出丙液体密度与水密度的关系。
【解答】解：
A、由图可知：V甲排＜V丙排＜V乙排；由F浮＝ρgV排可知：烧杯所受的浮力：F乙＞F丙＞F甲，故A错误；
BD、根据F浮＝G可知：烧杯与液体的总重力：G乙＞G丙＞G甲，由于烧杯相同，所以三种液体的重力关系：G乙液＞G丙液＞G甲液，
由G＝mg可知，液体的质量关系：m乙液＞m丙液＞m甲液，
由于三种液体的体积相同，由ρ＝可得，ρ乙液＞ρ丙液＞ρ甲液，故B正确，D错误；
C、对丙进行受力分析可知：F浮＝G杯+G丙液，
由F浮＝ρgV排、G＝mg和ρ＝可得：ρ水gV排＝ρ杯gV杯+ρ丙液gV丙液，﹣﹣﹣﹣﹣﹣﹣﹣①
因烧杯有一定厚度，且丙液体液面与水面相平，则右边烧杯排开水的总体积等于烧杯自身浸入的体积加上丙液体的体积，即V排＝V杯浸+V丙液，
所以①式可写为ρ水gV杯浸+ρ水gV丙液＝ρ杯gV杯+ρ丙液gV丙液，
因为ρ杯＞ρ水，所以ρ水gV杯浸＜ρ杯gV杯，则ρ水gV丙液＞ρ丙液gV丙液，所以ρ水＞ρ丙液，故C错误。
故选：B。
【点评】本题是有关重力公式、密度公式以及浮力知识的综合运用，关键利用好阿基米德原理及物体漂浮时，浮力与重力的关系。
7．【分析】抽水和加热能独立操作互不影响，故电动机M与R并联，每个开关与一个电路元件串联。
【解答】解：
A、电动机M与R并联，每个开关与一个电路元件串联，抽水和加热互不影响，A正确；
BC、S1控制整个电路，只有闭合S1，M（R）工作时，再闭合S2，R（M）才能工作，不符合题意；
D、S1控制整个电路，两用电器串联，只闭合（断开）S1，M和R同时工作（停止工作）；
再闭合S2，M短路，M不能工作，只有R工作，不符合题意；
故选：A。
【点评】本题考查根据要求设计电路图，关键是明确并联电路各支路互不影响。
8．【分析】（1）电阻时导体本身的一种性质，与其长度、横截面、材料等有关；
（2）密度和比热容都是物质的特性，热值是燃料的特性，由物质本身确定，这些属性是不变的。
【解答】解：A、导体的电阻与其长度、横截面、材料等有关，若一根导线剪掉一半，则剩下导线的电阻发生改变，故A符合题意；
B、物体的密度随温度、压力的变化而改变，但不随物体自身的质量或体积的变化而变化，则剩下牛奶的密度不变，故B不符合题意；
C、热值是指单位质量（或体积）的燃料完全燃烧时所放出的热量，一桶汽油燃烧掉一半，剩下汽油的热值不变，故C不符合题意；
D、比热容是物质的一种特性，反映了物质吸热和放热能力的大小，与物质种类和状态有关，与质量无关，一瓶水喝掉一半后剩下水的比热容不变，故D不符合题意。
故选：A。
【点评】此题考查的是我们对电阻、比热容、热值和密度的理解，密度、热值、比热容是物质的特性，与物体的质量无关。
9．【分析】电动机的工作原理是：通电导体在磁场中受到力的作用。
【解答】解：A、该图是奥斯特实验图，小磁针发生偏转说明通电导体周围有磁场，故A不符合题意；
B、该图是电磁铁的装置，属于电流的磁效应，故B不符合题意；
C、电路中有电流，通电线圈或导体受到磁场力的作用发生运动，是电动机的工作原理，故C符合题意；
D、动圈式话筒是利用电磁感应的原理工作的，属于发电机的原理，故D不符合题意。
故选：C。
【点评】本题涉及的内容有电流的磁效应、电动机的原理和发电机的原理。注意电磁感应和通电导体在磁场中受力运动的装置是不同的，前者外部没有电源，后者外部有电源。
10．【分析】（1）导体容易导电，绝缘体不容易导电；
（2）电磁波能传递信息；
（3）核能分为裂变和聚变两种，裂变分为两种：可控链式反应和不可控链式反应，前者主要应用在核反应堆中，后者应用在原子弹中；聚变主要应用在氢弹上；目前核电站是利用核裂变获得能量的；
（4）可再生能源：可以从自然界中源源不断地得到的能源；例：水能、风能、太阳能、生物质能、潮汐能；
不可再生能源：不可能在短期内从自然界得到补充的能源；例：化石能源（煤炭、石油、天然气）、核能。
【解答】解：A、导体容易导电，绝缘体不容易导电，所以导体和绝缘体都是理想的电工材料，故A正确；
B、手机是通过发射和接收电磁波来传递信息的，故B正确；
C、目前核电站是利用核裂变获得能量的，故C正确；
D、太阳能是可再生能源，故D错误；
本题选错误的；
故选：D。
【点评】此题考查我们对能源分类的了解、半电磁波应用以核能的利用等知识点，属于识记性题目，难度不大。
二、多选题（共5题；共15分）
11．【分析】（1）u＞2f，成倒立、缩小的实像，2f＞v＞f，应用于照相机；
（2）凸透镜成像时，物距增大像距减小像减小；
（3）u＜f时，成正立、放大的虚像，应用于放大镜；
（4）近视镜片是凹透镜，对光线起发散作用。
【解答】解：A、蜡烛移到刻度值为30cm处，u＞2f，成倒立、缩小的实像，像距2f＞v＞f，光屏应向左移动，是照相机工作原理，故A正确；
B、若烛焰从光具座20cm刻线处向靠近凸透镜方向移动，也就是物距减小，所以烛焰所成的像将逐渐变大，像距也变大，故B正确；
C、蜡烛移到刻度值为5cm处，u＜f，成正立、放大的虚像，其应用是放大镜，虚像是不能被光屏接收的，光屏上看不到像，故C错误；
D、近视镜片是凹透镜，对光线起发散作用，放置后，光线延迟会聚，像距变大，应向右移动光屏才能得到清晰的像，故D错误。
故选：AB。
【点评】解决此题的关键是掌握凸透镜的成像规律及应用，还要知道凹透镜对光线的发散作用。
12．【分析】（1）由图知物体排开水的体积，根据阿基米德原理分析所受浮力，当物体漂浮或悬浮时，其浮力等于自身的重力，根据密度公式分析；
（2）根据浮力产生的原因分析三个物体底部受到水的压力；
（3）根据液体压强公式p＝ρgh分析容器底部受到水的压强；
（4）根据压强公式p＝分析三个容器对水平桌面的压强。
【解答】解：A、由图知，物体排开水的体积关系为：Va＜Vb＜Vc，因为F浮＝ρ水V排g，
所以三个物体受到水的浮力关系为：Fa＜Fb＜Fc；
由图可知：a、b漂浮，c悬浮，根据物体的浮沉条件可得：F浮＝G，
G＝mg＝ρvg，物体的体积相同，故ρa＜ρb＜ρc，故A错误；
B、根据浮力产生的原因知，Fa＜Fb＜Fc，故B正确；
C、由题可知，原来三个容器内水的深度是相同的，而放入物体后，物体排开水的体积关系为：Va＜Vb＜Vc，可知，a的深度最小，c的深度最大，p＝ρgh可知，三个容器底部受到水的压强：pa＜pb＜pc，故C正确；
D、物体的体积相同，ρa＜ρb＜ρc，故Ga＜Gb＜Gc，水的质量相同，重力也相同，容器对水平桌面的压力等于总重力，故Fa＜Fb＜Fc，根据p＝知，p'a＜p'b＜p'c，故D错误。
故选：BC。
【点评】本题考查了液体压强和阿基米德原理的理解和应用，理清题意，分析清楚各种情况的浮力大小关系是解决该题的关键，其难度较大。
13．【分析】（1）根据W＝Gh计算木箱克服重力做功的大小；
（2）根据W总＝Fs做出总功，克服摩擦力做的额外功W额＝W总﹣W有用；
（3）做功的必要条件：一是作用在物体上的力，二是在力的方向上移动的距离。
【解答】解：
A、由题意知，木箱的重力G＝150N，斜面高h＝s×sin30°＝5m×＝2.5m，木箱克服重力做功：W有用＝Gh＝150N×2.5m＝375J，故A错误；
BC、推力F做的功：W总＝Fs＝100N×5m＝500J，克服摩擦力做的额外功W额＝W总﹣W有用＝500J﹣375J＝125J，故BC正确；
D、木箱移动方向与支持力方向垂直，没有在支持力的方向上移动距离，所以斜面的支持力做功为零，故D错误。
故选：BC。
【点评】本题了使用斜面时有用功、总功、额外功的计算，要掌握做功的两个必要因素，属于基础题目。
14．【分析】A、灯泡亮度由灯泡实际功率决定，根据并联电路电压的特点和P＝UI分析；
B、根据P＝分析甲灯的电阻与乙灯的电阻大小关系；
C、根据串联电阻大于其中任一电阻，并联电阻小于其中任一电阻，结合P＝分析；
D、根据串联电路电流的规律结合欧姆定律分析。
【解答】解：
A、灯泡亮度由灯泡实际功率决定，甲灯比乙灯亮，则甲灯的功率大于乙灯的功率，由并联电路各支路电压相等，根据P＝UI有I＝，通过甲灯的电流较大，故A错误；
B、两灯泡并联，因甲的额定功率大于乙的额定功率，根据P＝，由R＝可知，甲灯的电阻小于乙灯的电阻，故B正确；
C、将两灯串联在该电源上，根据串联电阻大于其中任一电阻，并联电阻小于其中任一电阻，根据P＝，故将两灯串联在该电源上，电路消耗的总功率比原电路消耗的总功率小，故C正确；
D、当两灯泡串联时，通过它们的电流相等，由于乙的电阻大于甲的电阻，由欧姆定律U＝IR，乙灯两端的电压比甲灯的大，故D错误。
故选：BC。
【点评】本题考查串联、并联电路的规律及欧姆定律的运用和电功率公式的运用，关键是明确灯泡亮度由灯泡实际功率决定。
15．【分析】（1）根据公式R＝得出定值电阻的阻值；
（2）根据W＝UIt可求得小灯泡L正常工作1min消耗的电能；
（3）并联电路干路电流电压各支路电流之和，各支路电压相等，根据图象判断出当干路总电流为0.6A时小灯泡和电阻R的电压，根据P＝UI算出小灯泡L的实际功率；
（4）根据欧姆定律算出R的电阻和电流I＝0.5A时定值电阻两端的电压，根据图象读出电流为0.5A时灯泡两端的电压，根据串联电路电压的特点算出电源电压。
【解答】解：A、由I＝可知，定值电阻的阻值：R＝＝＝20Ω，故A正确；
B、由图象可知，额定电压为8V的小灯泡的电流IL＝0.5A，
小灯泡L正常工作1min消耗的电能W＝ULILt＝8V×0.5A×60s＝240J，故B错误；
C、并联电路各支路电压相等，由图知，当电压为4V时，R的电流为0.2A，灯泡L的电流为0.4A，干路电流为0.2A+0.4A＝0.6A，
小灯泡的实际功率：PL实＝U′LI′L＝4V×0.4A＝1.6W；故C正确；
D、由图知当电阻两端的电压为8V时，对应的电流为0.4A，
电阻R的阻值为：R＝20Ω，
当电流为0.5A时R两端的电压：U″＝I″R＝0.5A×20Ω＝10V，
因为串联电路电流处处相等，
所以灯泡的电流也为0.5A，由图象知此时电压为：8V，
因为串联电路总电压等于各用电器电压之和，
所以电源电压为：U＝U′L+U″＝8V+10V＝18V；故D正确。
故选：ACD。
【点评】本题考查了并联电路和串联电路的特点以及欧姆定律、电功率公式的灵活应用，此题有一定的难度。
三、实验探究题（共2题；共14分）
16．【分析】（1）天平读数时应该是砝码加游码的示数；读出量筒中液体的体积；物质密度是物质质量与体积的比值；
（2）根据公式，分别分析质量和体积的偏差，即可得出是偏大还是偏小；
（3）根据G＝mg算出核桃的质量，当核桃浸没时，溢出水的体积等于核桃的体积，利用密度公式表示出核桃的密度。
【解答】解：（1）烧杯和豆浆的总质量为：m1＝50g+20g+1.6g＝71.6g；
量筒中液面位置如图乙所示，则量筒中豆浆的体积为：V＝40mL＝40cm3，
量筒内豆浆的质量为：
m＝m1﹣m2＝71.6g﹣30g＝41.6g，
豆浆的密度为：
ρ＝＝＝1.04g/cm3＝1.04×103kg/m3；
（2）小亮将烧杯中的豆浆全部倒入量筒中，会有一部分的豆浆粘在烧杯上而倒不干净，导致量筒中的豆浆偏少，根据公式ρ＝知测得的密度比真实值偏大，所以小亮所测密度误差较大；
（3）当核桃浸没时，溢出水的体积等于核桃的体积，利用排水法测量出核桃的体积，故步骤为：
①用弹簧测力计测出小桶所受的重力G；
②把核桃轻轻放入装满水的溢水杯中，核桃漂浮，用弹簧测力计测出小桶和溢出水的总重力G1，
③用细铁丝把核桃压入水中，使核桃全部浸没，用弹簧测力计测出小桶和溢出水的总重力G2，
漂浮时溢出水的重力为：G排＝G1﹣G，
根据漂浮时浮力等于重力以及阿基米德原理知，
核桃的重力为：G核桃＝G排＝G1﹣G，
核桃全部浸没时，溢出水的重力为：
G排′＝G2﹣G，
根据阿基米德原理知此时的浮力为：F浮＝G排′＝G2﹣G，
核桃的体积为：
V＝V排′＝＝，
核桃的密度为：
ρ＝＝＝＝＝•ρ水。
故答案为：（1）71.6；1.04×103；（2）小亮；将烧杯中的豆浆全部倒入量筒中，会有一部分的豆浆残留在烧杯壁上而倒不干净，因此所测的体积会偏小；（3）②把核桃轻轻放入装满水的溢水杯中，核桃漂浮，用弹簧测力计测出小桶和溢出水的总重力G1；
③用细铁丝把核桃压入水中，使核桃全部浸没，用弹簧测力计测出小桶和溢出水的总重力G2； •ρ水。
【点评】本题考查液体密度和固体密度的测量实验，关键是将课本知识内容记忆清楚，仔细分析即可。
17．【分析】（1）要求滑动变阻器连入电路的阻值最大，据此确定变阻器右下接线柱连入电路中与电阻串联；
（2）若电流表示数为0，说明电路可能断路；电压表示数接近电源电压，说明电压表与电源连通，则与电压表并联的支路以外的电路是完好的，则与电压表并联的电路断路了；
（3）结合电压表选择的量程和分度值，根据指针读数即可；
（4）根据控制变量法，研究电流与电阻的关系时，需控制定值电阻的电压相同，当换上大电阻时，根据分压原理确定电压表示数的变化，由串联电路电压的规律结合分压原理分析；
（5）灯在额定电压下正常发光，分析开关转换时电路的连接，结合串联电路电压的规律可知灯正常发光时电压表的示数；
分析②中电压表测量的电压，根据欧姆定律求出灯的额定电流，根据P＝UI得出灯的额定功率。
【解答】解：（1）滑动变阻器连入电路的阻值最大，故变阻器右下接线柱连入电路中与电阻串联，如下所示：
（2）开关闭合后，无论怎样移动滑动变阻器的滑片，电流表示数均为零，电路可能断路，电压表示数接近电源电压，电压表与电源连通，原因是定值电阻发生了断路，造成电压表串联在电路中；
（3）排除故障后，将10Ω的定值电阻接入电路，闭合开关，调节滑动变阻器的滑片到适当位置，电压表的示数如图乙所示，电压表接入大量程，分度值为0.5V，此时电压表的示数为6V；
（4）探究电流与电阻的实验中应控制电压不变，即应保持电阻两端的电压不变，接着小飞用20Ω的定值电阻替换10Ω的定值电阻后，根据串联分压特点，定值电阻两端电压增大，则需要移动滑片使滑动变阻器接入电路的阻值变大，以增大变阻器分得的电压，以保持定值电阻两端电压不变；
（5）①闭合开关S，将开关S1接a，移动滑动变阻器滑片，使电压表示数为U﹣U额；
②保持滑动变阻器滑片位置不变，再将开关S1接b，读出电压表的示数为U0；
在①中，闭合开关S，将开关S1接a，此时两个电阻与灯泡串联，电压表测量两个串联电阻的两端电压，根据串联分压特点，此时灯泡的两端电压即为U额；
在②中，电压表测量R0定值电阻的两端电压，读出电压表的示数为U0，则电路的电流为I＝，即灯的额定电流，则小灯泡的额定功率为：
③小灯泡的额定功率：
P额＝U额×。
故答案为：（1）如上所示；（2）断路；（3）6；（4）变大；保持定值电阻两端电压不变；（5）①移动滑动变阻器滑片，使电压表示数为U﹣U额；③U额×。
【点评】本题探究“电流与电阻关系”的实验，考查电路连接、故障分析、电压表读数、操作过程、控制变量法及设计方案测额定功率的能力。
四、计算题（共2题；共15分）
18．【分析】（1）由图可知，重物有3段绳子承担，由F＝（G矿石+G动）可求得汽车拉力的大小；
（2）已知矿石以1m/s的速度匀速上升，然后可知汽车运动的速度，由P＝＝＝Fv可求得汽车拉力的功率；
（3）由η＝×100%＝×100%＝×100%可求得滑轮组的机械效率。
【解答】解：（1）由图可知，n＝3，则汽车拉力的大小F＝（G矿石+G动）＝（2700N+300N）＝1000N；
（2）汽车运动的速度为v＝3v石＝3×1m/s＝3m/s，
汽车拉力的功率P＝＝＝Fv＝1000N×3m/s＝3000W；
（3）滑轮组的机械效率η＝×100%＝×100%＝×100%＝×100%＝90%。
答：（1）汽车拉力的大小为1000N；
（2）汽车拉力的功率为3000W；
（3）滑轮组的机械效率为90%。
【点评】本题考查了使用滑轮组时有用功、总功、机械效率的计算，利用好关系式：不计绳子重和摩擦，滑轮组的机械效率η＝×100%＝×100%＝×100%；拉力F＝（G物+G轮）。
19．【分析】（1）由电路图可知，开关S接b时两电阻串联，开关S接a时电路为R1的简单电路，根据电阻的串联比较两种情况下电路中总电阻的关系，电源电压U一定，根据P＝可知，电路中的电阻越小，电路中的总功率越大，此时多功能养生壶处于加热状态，反之处于保温状态；
已知它的加热功率为880W，由公式P＝UI变形可求得该养生壶高温挡加热时的电流。
（2）根据P＝可分别求得R1的阻值和两电阻串联时的总电阻，然后可知电阻R2的阻值。
（3）3000r/kW•h表示电路每消耗1kW•h的电能，电能表的转盘转3000r，据此求电能表转盘转80r消耗的电能，再利用P＝求此时养生壶的实际功率。
【解答】解：
（1）开关S接a时电路为R1的简单电路，此时电路中的电阻小，电源电压U一定，根据P＝可知，电路中的总功率大，为加热档；
由P＝UI可得，该养生壶高温挡加热时的电流：
I＝＝＝4A；
（2）开关S接a时电路为R1的简单电路，为加热档；由P＝可得R1的阻值：
R1＝＝＝55Ω；
开关S接b时两电阻串联，为保温挡，
由P＝可得，此时电路的总电阻：
R总＝＝＝200Ω；
则电阻R2的阻值：
R2＝R总﹣R1＝200Ω﹣55Ω＝145Ω；
（3）3000r/kW•h表示电路每消耗1kW•h的电能，电能表的转盘转3000r，
则电能表转盘转80r消耗的电能：W＝＝kW•h，
此养生壶的实际功率：P实＝＝＝0.8kW＝800W。
答：（1）该养生壶高温挡加热时的电流为4A。
（2）电阻R2的阻值为145Ω。
（3）此养生壶的实际功率为800W。
【点评】本题是一道电热综合应用题，关键是公式及其变形式的灵活运用，会分析电路的连接方式，并能判断养生壶的挡位，属于中考常考题型。
五、综合题（共1题；共6分）
20．【分析】（1）固体分晶体和非晶体，晶体和非晶体的重要区别是晶体有一定的熔化温度，这个温度叫熔点，非晶体没有；非晶体熔化时有先变软后变稀现象，晶体则没有此现象；
（2）根据P＝结合并联电路电阻的规律分析；由图丙读出温度为250℃时的电阻，根据P＝求得打印笔的电功率；
（3）PTC有一个根据需要设定的温度，低于这个温度时，其电阻随温度的升高而减小，高于这个温度时，电阻值则随温度的升高而增大；
（4）PTC有一个根据需要设定的温度，低于这个温度时，其电阻随温度的升高而减小，高于这个温度时，电阻值则随温度的升高而增大，我们把这个设定的温度叫“居里点温度”；
（5）家用固体电热灭蚊器工作时的温度基本恒定在165℃左右，由图像知温度升高，电阻增大；电源电压不变，由P＝可知其功率减小，温度降低。
【解答】解：（1）打印笔工作时，PTC电阻发热，塑料受热会逐渐变软变稀，直至完全变成液态，这是非晶体熔化的现象，故塑料不是晶体；
（2）由电路图可知，当开关S1断开时，电路只有R1工作，电阻较大，根据P＝可知，此时电路消耗的功率较小，为慢档；
当开关S1闭合时，两电阻并联，总电阻最小，根据P＝可知，此时总功率较大，为快挡；
由图丙可知，温度为250℃时，一个电阻为1210Ω，
则一个发热体的功率P＝＝＝40W，
因为R1、R2是相同的PTC发热电阻，打印笔工作有快、慢两档。
所以打印笔的电功率P总＝2P＝2×40W＝80W；
（3）由图可知，当温度超过250℃时，电阻增大，功率减小，产热减慢，温度下降；
当温度低于250℃时，电阻减小，功率增大，产热加快，温度上升。
（4）PTC有一个根据需要设定的温度，低于这个温度时，其电阻随温度的升高而减小，高于这个温度时，电阻值则随温度的升高而增大，我们把这个设定的温度叫“居里点温度”，根据图丁可知，该PTC材料的居里点温度为 100℃；
（5）（2）家用固体电热灭蚊器工作时的温度基本恒定在165℃左右，若它的温度高于165℃时，由图像可知，电阻会增大，电源电压不变，由P＝可知功率会变小，功率减小，其温度会降低；反之，也能自动调节。
故答案为：（1）不是；（2）闭合；80W；
（3）当温度超过250℃时，电阻增大，功率减小，产热减慢，温度下降；当温度低于250℃时，电阻减小，功率增大，产热加快，温度上升；
（4）100；（5）增大；减小。
【点评】本题考查晶体和非晶体区别，电功率的计算等，主要是考查学生对题目所给信息的理解，读懂图像是关键。
声明：试题解析著作权属菁优网所有，未经书面同意，不得复制发布
日期：2021/4/13 7:13:02；用户：蔡靖雯；邮箱：dngfeng006@xyh.cm；学号：38901270
