广东省茂名市高州市2021-2022学年九年级上学期期末联考物理试题（A卷）（word版 含答案）
展开
这是一份广东省茂名市高州市2021-2022学年九年级上学期期末联考物理试题（A卷）（word版 含答案），共9页。试卷主要包含了单选题 每小题3分，共21分，填空题 每空1 分，共21分，作图题 7分，实验探究题 20分，计算题 13分，综合题 18分等内容，欢迎下载使用。
2021-2022学年度第一学期期末考试
九年级物理（A）卷
一、单选题 每小题3分，共21分
1.下列关于电荷、电路、电流、电压说法正确的是（ ）
A. 电荷的移动形成电流
B. 电路中只要有电流，电路两端就一定有电压
C. 电路中有两盏电灯L1和L2 的电流都相等，两灯连接方式一定为串联
D. 丝绸和玻璃棒摩擦后，玻璃棒带正电，是因为玻璃棒得到了正电荷
2.关于温度、内能和热量等热现象，下列说法中正确的是（ ）
A. 内能少的物体可以向内能多的物体传递热量
B. 等质量的铝和铜，吸收了相同的热量，内能变化相同，铝上升的温度高（c铝＞c铜）
C. 物体吸收热量，所含热量增多，温度一定升高。
D. 沿海地区比内陆沙漠地区的昼夜温差小，这主要是因为海水吸收的热量少，砂石吸收的热量多
3.为迎接2022年北京冬季奥运会，国家滑雪运动队积极训练。如图所示，某运动员沿斜坡滑下，获得一定速度后进人水平赛道做匀速直线运动，然后从水平赛道末端飞出，飞行一段时间后落到斜坡上，不计空气阻力，关于运动员的说法正确的是（ ）
A. 匀速运动过程受力平衡，重力做功
B. 飞行过程动能增加，重力势能增大
C. 飞行过程受力不变，动能增大 D. 飞行过程机械能增大
4.如图所示，条形磁铁置于水平面上，电磁铁水平放置且右端固定，当开关S闭合后，滑片P逐渐向左移动，条形磁铁始终保持静止，下列说法正确的是（ ）
A.条形磁铁与电磁铁相互吸引
B.条形磁铁受到的摩擦力是水平向左
C.滑片P向左移动过程中，条形磁铁受到的摩擦力增大
D.这个过程，由于条形磁铁始终保持静止，磁力没有做功，所以不消耗电能
5.如图所示，图A、B、C、D是某单缸汽油机的四个冲程工作示意图，图E、F是演示实验的示意图，下列说法正确的是（ ）
A. 图B是做功冲程，与它原理相同的是图E所示的演示实验。
B. 若汽油机飞轮转速为2400r/min，则该汽油机每秒对外做功20次。
C. 图A是吸气冲程，靠惯性完成，吸入空气 D. 图C能量转化与F相同
5题图
6.某型号电饭煲有加热和保温功能，图甲所示为其内部电路原理图，图乙是该电饭煲工作时电功率与时间的关系图像，关于电饭煲工作时下列说法中正确的是（ ）
A. 开关S接触点2时，电饭煲处于加热状态
B. 开关S接触点1时，只有R1工作，功率为200W
C. 电饭煲处于加热状态时的功率是800W D. 这个过程消耗电能为104J
6题图 7题图
7.如图所示，甲、乙分别为同一滑轮组的不同绕法，忽略绳重及一切阻力，用图甲绕法匀速提升重为900N的物体时，机械效率为90%。下列判断正确的是（ ）
①用图甲绕法匀速提升重为900N的物体时，拉力F1的大小为450N
②用图乙绕法匀速提升400N重物时，机械效率为80%
③分别用两种绕法匀速提升相同重物时，图乙绕法机械效率大
④分别用两种绕法匀速提升相同重物升高相同高度， 、 做功相等
A. 只有②③④正确 B. 只有①②④正确 C. 只有②③正确 D. 只有②④正确
二、填空题 每空1 分，共21分
8.2021年10月16日，神州十三号载人飞船发射取得圆满成功。火箭加速升空时，其机械能
（选填“増大”“不变”或“减小”）；火箭主要用液态氢作为燃料是因为液态氢的 大；核心 舱与空间站成功对接后，若从远地点向近地点飞行的过程中，速度会 （选填“増大”“不变”或“减小”）。
9.央视《是真的吗》节目中，主持人做了“电池+口香糖锡纸=取火工具”的实验：取口香糖锡纸，中间剪掉一些（如图乙），将锡纸条带锡的一端接在电池的正极，另一端接在电池的负极，很快发现锡纸条开始冒烟、着火（如图甲），这里利用了电流的 效应。已知锡纸条上ab，bc，cd段长度相等，则 段的电阻最大，根据 定律得知，是该段最先着火。
甲 乙
9题图 10题
10.如图所示，甲为某气体浓度检查器，由乙图是气敏电阻R的阻值随气体浓度β变化的图像，其阻值随气体浓度β的增大而 ；闭合开关，当电压表的示数增大时，电流表的示数 ；此时气体浓度 （增大/减小/不变）。
11.在如图（a）所示电路中，V1、V2都是有0~3V和0~15V两个量程的电压表。当闭合开关后，两灯都发光，两个电压表指针偏转均如图（b）所示，则电灯L1两端的电压为 V；两灯L1、L2的功率之比为 ；当突然一灯熄灭，一表示数增大，则电路发生的故障是 （指出是哪盏灯出现什么故障）。
11题图 12题图
12.如图所示，AC＞BC，用相同的推力F沿粗糙程度相同的斜面AC和BC分别将同一重物从底部推到顶端，所用时间相同，此过程中两次推力做功W1、W2，推力功率P1、P2，斜面机械效率η1、η2；则W1 W2，P1 P2，η1 η2（＞/＜/＝）。

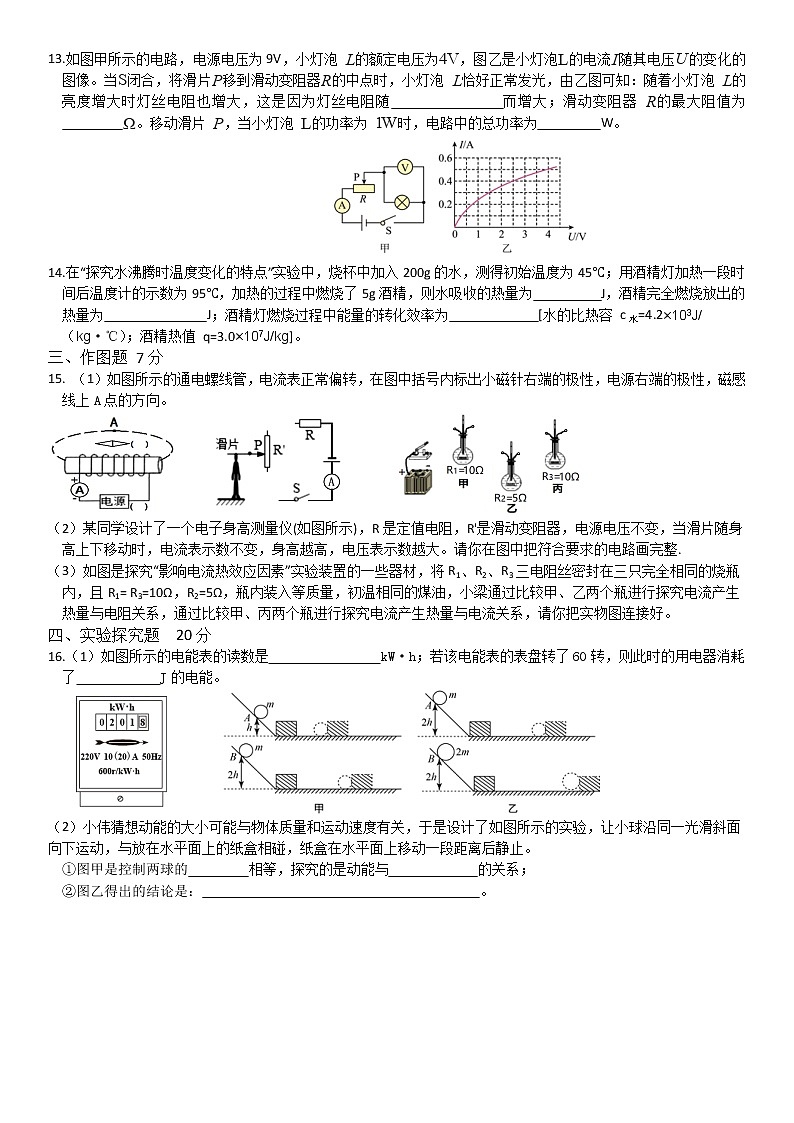

13.如图甲所示的电路，电源电压为9V，小灯泡 的额定电压为，图乙是小灯泡的电流随其电压的变化的图像。当闭合，将滑片移到滑动变阻器的中点时，小灯泡 恰好正常发光，由乙图可知：随着小灯泡 的亮度增大时灯丝电阻也增大，这是因为灯丝电阻随 而增大；滑动变阻器 的最大阻值为 。移动滑片 ，当小灯泡 的功率为 时，电路中的总功率为 W。
14.在“探究水沸腾时温度变化的特点”实验中，烧杯中加入200g的水，测得初始温度为45℃；用酒精灯加热一段时间后温度计的示数为95℃，加热的过程中燃烧了5g酒精，则水吸收的热量为 J，酒精完全燃烧放出的热量为 J；酒精灯燃烧过程中能量的转化效率为 [水的比热容 c水=4.2×103J/（kg·℃）；酒精热值 q=3.0×107J/kg]。
三、作图题 7分
15. （1）如图所示的通电螺线管，电流表正常偏转，在图中括号内标出小磁针右端的极性，电源右端的极性，磁感线上A点的方向。
（2）某同学设计了一个电子身高测量仪(如图所示)，R是定值电阻，R'是滑动变阻器，电源电压不变，当滑片随身高上下移动时，电流表示数不变，身高越高，电压表示数越大。请你在图中把符合要求的电路画完整.
（3）如图是探究“影响电流热效应因素”实验装置的一些器材，将R1、R2、R3三电阻丝密封在三只完全相同的烧瓶内，且R1= R3=10Ω，R2=5Ω，瓶内装入等质量，初温相同的煤油，小梁通过比较甲、乙两个瓶进行探究电流产生热量与电阻关系，通过比较甲、丙两个瓶进行探究电流产生热量与电流关系，请你把实物图连接好。
四、实验探究题 20分
16.（1）如图所示的电能表的读数是 kW·h；若该电能表的表盘转了60转，则此时的用电器消耗了 J的电能。
（2）小伟猜想动能的大小可能与物体质量和运动速度有关，于是设计了如图所示的实验，让小球沿同一光滑斜面向下运动，与放在水平面上的纸盒相碰，纸盒在水平面上移动一段距离后静止。
①图甲是控制两球的 相等，探究的是动能与 的关系；
②图乙得出的结论是： 。
17.（6分）某同学利用如图甲所示的装置比较a、b两种液体吸热的情况：
（1）实验中应量取质量相等的两种液体，分别倒入相同的烧杯中，用 （相同/不相同）规格的电加热器加热，通电后电加热器的内能增加是通过 （填“做功”或“热传递”）方式改变的。
（2）图乙是该同学根据实验数据绘制的图象，同时加热6 min，a液体吸收的热量 （填“大于”“等于”或“小于”）b液体吸收的热量。分析图象可知：质量相等的液体a和b，升高相同温度时， 吸收的热量多。
（3）物理学中用比热容表示物质的吸热能力，由图象可知，a、b液体的比热容之比是 .
（4）从开始加热到升高到相同温度，若电热器的电阻为 70Ω，通过电热器的电流为 2A，电热器产生的热量完全被a液体吸收，a液体的质量为 1kg，则a液体的比热容为 J/（kg·℃）。
18.（9分）图甲是小致实验小组在探究“电流与电阻的关系”时的电路图，电源电压恒为 6V．电压表、电流表无损坏，有阻值为 5Ω、10Ω、15Ω、20Ω、25Ω的定值电阻 5 个．
（1）根据图甲，用笔画线代替导线完成图乙的实物图连接．
（2）将 5 次实验数据描绘在图丙中．图中A点对应的横坐标与纵坐标围成矩形的面积 （选填“大于”、“小于”或“等于”）B点对应的横坐标与纵坐标围成矩形的面积．
（3）观察图象可以得出实验结论是电压一定时，导体中电流与导体的电阻成 ．
（4）若滑动变阻器的最大阻值是20Ω，为了得到图丙中 A、B、C、D、E 五点的数据，则所用电源电压只能在_________________V 之间．
（5）某同学用下列实验器材：电压约为6V的直流电源、量程为6V的电压表、最大阻值为99.99Ω的电阻箱R、开关 ，单刀双掷开关 ，导线若干。设计了如下的电路测额定电压为2.5V的小灯泡的额定功率：①把电阻箱的阻值调至最大，闭合开关S1，S2接a，发现小灯不亮，电压表示数为0.6V，小灯不亮的原因及接下来的操作是（ ）
A.小灯的灯丝断了，应更换灯泡 B.小灯的实际功率过小，应调节电阻箱，观察灯泡是否发光
②解决上述问题后，S2接a，调节电阻箱阻值，使电压表示数 U1=2.5V，再将 S2掷向b，电压表示数U2及电阻箱示数R如图丙所示， U2=________V，R=________Ω，则该小灯泡的额定功率为________W。
五、计算题 13分
19.（6分）如图所示，重为3.2×104N 的卡车，经过一段水平路面，再以9.6×104W 的功率沿与水平地面成 30°角的斜坡匀速向上爬行。已知斜坡的机械效率为 80%。求卡车：
（1）爬坡时的牵引力；
（2）爬坡时的速度。
20. （7分）如图所示是速热型电热水龙头的电路简图，R1、R2为电热丝，通过操作开关，可以提供温水和热水，相应参数如表。当电热水龙头在额定电压下工作时，求：
额定电压
额定功率
220V
温水
热水
1100
3300W
（1）闭合开关S1、断开开关S2 ，此时电路中的电流多大？
（2）电热丝R1、R2的电阻分别是多大？
（3）闭合开关S1、S2，通电1min，产生的热量为多少？
六、综合题 18分
21.小林的爸爸最近购买了一辆新型混合动力汽车，小林通过测量 获得轿车以不同速度行驶时对应的制动距离（即从操纵制动刹车到车停下来的距离），数据如表所示：
速度/（km•h－1）
40
60
80
100
120
制动距离/m
8
18
32
72
（1）汽车在行驶过程中，用水冷却发动机，在发动机开始工作后的一段时间内，水箱中水的内能会 （选填“增大”、“不变”或“减小”）
（2）汽车在上坡时，将档位换成低速档，以减小行驶的速度，这样做的目的是_______
A. 安全 B. 省油 C. 减小摩擦 D. 增大爬坡的牵引力
（3）根据上表中数据所反映的规律，当汽车速度为100km/h时，对应的制动距离是 m。
（4）小林又向爸爸询问了一些汽车实测时的数据：汽车启动或低速行驶时，内燃机不工作，蓄电池向车轮输送能量，当需要高速行驶或蓄电池电能过低时，内燃机启动，既可以向车轮输送能量，又可以给蓄电池充电，车速与阻力的关系如图所示。在某次测试中，蓄电池储存的电能为1×108J。由内燃机提供能量，汽车以50km/h的速度匀速行驶了0.2h，同时蓄电池的电能增加了5%。回答问题：
①汽车测试过程中牵引力做的功为 J；
②所用燃料的热值为4.5×107 J/kg，测试过程中消耗2.5kg燃料（假设燃料完全燃烧），则放出的总热量是 J。
③汽车测试过程中，内燃机的效率为 。
22.蹦极运动简化后与下列情景相似:如图甲所示，弹性细绳的一端固定在O点，另一端系着一个小球，小球从O点释放后上下往复运动.假设空气阻力忽略不计.
（1）图乙是小球下落速度v与下落距离h的关系图像，由图像可知:当小球竖直下落到最低点时，动能为 J，下落的最大距离为 m.
（2）图丙是弹性细绳弹力F与小球下落距离h的关系图像，由图像可知:弹性细绳原长为 m.
（3）小球重力为 N，小球从O点释放到下落至最低点过程中，重力做功 J.
（4）如果考虑空气阻力，小球最终会停在O点下方的某个位置，则小球最终停在h= m的位置.
23.阅读短文，完成填空。
电磁继电器与扫地机器人
某智能扫地机器人（如图1）可通过灰尘传感器自动寻找灰尘清扫，通过电动机旋转、产生高速气流将灰尘等吸入集尘盒。图2为其部分工作原理图，指示灯电阻为10Ω，定值电阻R0＝12Ω，R为光敏电阻，其阻值随光照强度E（单位cd）的变化如图3所示。下表为其部分工作参数（注：电池容量指工作电流与工作总时间的乘积）
工作电路电压
电池总容量
额定功率
工作噪音
控制电路电压
12伏
2.5Ah（安时）
30瓦
＜50dB（分贝）
4.5V
（1）当清扫到一定程度，地面灰尘减少，使照射到光敏电阻上的光照强度增强，则电磁铁磁性________________（选填“增强”、“不变”或“减弱”），动触点B将与________（选填“A”或“C”）触头接触，此时工作电路中的电流为___________A。
（2）检测发现该品牌扫地机器人在光照强度恰好为3cd时电动机开始工作，即是电压表示数等于____________V时，电动机开始工作。
（3）当剩余电量减为电池总容量的10%时，机器人会主动寻找充电器充电，充满电后电池储存的电能为____________J；在充满电后到主动寻找充电器期间的电池总容量能够持续供应该机器人正常工作____________小时。
2021-2022学年度第一学期期末考试九年级物理（A）卷答案
一、单选题 每小题3分，共21分
1.B 2.A 3.C 4.C 5.B 6.C 7.D
二、填空题 每空1 分，共21分
8.增大 热值 增大
9.热 ab 焦耳
10.减小 减小 减小
11.9.6 4：1 L1短路
12.＞ ＞ ＜
13.温度升高 20 3.6
14.4.2×104 1.5×105 28%
三、作图题 7分
15. (1) （2） （3）
（1）3分，每对1个得1分；
（2）2分，正确连接两电阻1分，正确连电压表1分
（3）2分，所有串联得1分，所有并联得0分，乙丙串联得1分
16.（1）201.8 3.6×105 （2）①质量 速度 ②速度一定时，质量越大，动能越大
17.（1）相同 做功 （2）等于 a （3）5：4 （4）2.25×103
18.（1）2分
（2）等于 （3）反比 （4）2.5--4.5 （5）①B ②5.8 6.6 1.25
五、计算题 13分
19.解：（1）倾角为30º，S=2h-----------------1分 （不写此步，答对不扣分）
不写推导过程不扣分
20.解：（1）S1合、S2开，只有R1 工作为温水档1100V （不写不扣分）
R1、R2并联为3300W，P2=P热-P温=3300W-1100W=2200W -------1分
（3）两开关合上为热水档：Q=W=P热t=3300W×60S=1.98×105J-------------------------------2分
六、综合题 18分
21.（1）增大 （2）D （3）50 （4）①4×107；②1.125×108；③40%
22.（1）0；2.4 （2）1.2 （3）3；7.2 （4）1.5
23.（1）增强 C 1.2 （2）3 1.08×105 0.9
2021-2022学年度第一学期期末考试
九年级物理（A）卷
一、单选题 每小题3分，共21分
1.下列关于电荷、电路、电流、电压说法正确的是（ ）
A. 电荷的移动形成电流
B. 电路中只要有电流，电路两端就一定有电压
C. 电路中有两盏电灯L1和L2 的电流都相等，两灯连接方式一定为串联
D. 丝绸和玻璃棒摩擦后，玻璃棒带正电，是因为玻璃棒得到了正电荷
2.关于温度、内能和热量等热现象，下列说法中正确的是（ ）
A. 内能少的物体可以向内能多的物体传递热量
B. 等质量的铝和铜，吸收了相同的热量，内能变化相同，铝上升的温度高（c铝＞c铜）
C. 物体吸收热量，所含热量增多，温度一定升高。
D. 沿海地区比内陆沙漠地区的昼夜温差小，这主要是因为海水吸收的热量少，砂石吸收的热量多
3.为迎接2022年北京冬季奥运会，国家滑雪运动队积极训练。如图所示，某运动员沿斜坡滑下，获得一定速度后进人水平赛道做匀速直线运动，然后从水平赛道末端飞出，飞行一段时间后落到斜坡上，不计空气阻力，关于运动员的说法正确的是（ ）
A. 匀速运动过程受力平衡，重力做功
B. 飞行过程动能增加，重力势能增大
C. 飞行过程受力不变，动能增大 D. 飞行过程机械能增大
4.如图所示，条形磁铁置于水平面上，电磁铁水平放置且右端固定，当开关S闭合后，滑片P逐渐向左移动，条形磁铁始终保持静止，下列说法正确的是（ ）
A.条形磁铁与电磁铁相互吸引
B.条形磁铁受到的摩擦力是水平向左
C.滑片P向左移动过程中，条形磁铁受到的摩擦力增大
D.这个过程，由于条形磁铁始终保持静止，磁力没有做功，所以不消耗电能
5.如图所示，图A、B、C、D是某单缸汽油机的四个冲程工作示意图，图E、F是演示实验的示意图，下列说法正确的是（ ）
A. 图B是做功冲程，与它原理相同的是图E所示的演示实验。
B. 若汽油机飞轮转速为2400r/min，则该汽油机每秒对外做功20次。
C. 图A是吸气冲程，靠惯性完成，吸入空气 D. 图C能量转化与F相同
5题图
6.某型号电饭煲有加热和保温功能，图甲所示为其内部电路原理图，图乙是该电饭煲工作时电功率与时间的关系图像，关于电饭煲工作时下列说法中正确的是（ ）
A. 开关S接触点2时，电饭煲处于加热状态
B. 开关S接触点1时，只有R1工作，功率为200W
C. 电饭煲处于加热状态时的功率是800W D. 这个过程消耗电能为104J
6题图 7题图
7.如图所示，甲、乙分别为同一滑轮组的不同绕法，忽略绳重及一切阻力，用图甲绕法匀速提升重为900N的物体时，机械效率为90%。下列判断正确的是（ ）
①用图甲绕法匀速提升重为900N的物体时，拉力F1的大小为450N
②用图乙绕法匀速提升400N重物时，机械效率为80%
③分别用两种绕法匀速提升相同重物时，图乙绕法机械效率大
④分别用两种绕法匀速提升相同重物升高相同高度， 、 做功相等
A. 只有②③④正确 B. 只有①②④正确 C. 只有②③正确 D. 只有②④正确
二、填空题 每空1 分，共21分
8.2021年10月16日，神州十三号载人飞船发射取得圆满成功。火箭加速升空时，其机械能
（选填“増大”“不变”或“减小”）；火箭主要用液态氢作为燃料是因为液态氢的 大；核心 舱与空间站成功对接后，若从远地点向近地点飞行的过程中，速度会 （选填“増大”“不变”或“减小”）。
9.央视《是真的吗》节目中，主持人做了“电池+口香糖锡纸=取火工具”的实验：取口香糖锡纸，中间剪掉一些（如图乙），将锡纸条带锡的一端接在电池的正极，另一端接在电池的负极，很快发现锡纸条开始冒烟、着火（如图甲），这里利用了电流的 效应。已知锡纸条上ab，bc，cd段长度相等，则 段的电阻最大，根据 定律得知，是该段最先着火。
甲 乙
9题图 10题
10.如图所示，甲为某气体浓度检查器，由乙图是气敏电阻R的阻值随气体浓度β变化的图像，其阻值随气体浓度β的增大而 ；闭合开关，当电压表的示数增大时，电流表的示数 ；此时气体浓度 （增大/减小/不变）。
11.在如图（a）所示电路中，V1、V2都是有0~3V和0~15V两个量程的电压表。当闭合开关后，两灯都发光，两个电压表指针偏转均如图（b）所示，则电灯L1两端的电压为 V；两灯L1、L2的功率之比为 ；当突然一灯熄灭，一表示数增大，则电路发生的故障是 （指出是哪盏灯出现什么故障）。
11题图 12题图
12.如图所示，AC＞BC，用相同的推力F沿粗糙程度相同的斜面AC和BC分别将同一重物从底部推到顶端，所用时间相同，此过程中两次推力做功W1、W2，推力功率P1、P2，斜面机械效率η1、η2；则W1 W2，P1 P2，η1 η2（＞/＜/＝）。
13.如图甲所示的电路，电源电压为9V，小灯泡 的额定电压为，图乙是小灯泡的电流随其电压的变化的图像。当闭合，将滑片移到滑动变阻器的中点时，小灯泡 恰好正常发光，由乙图可知：随着小灯泡 的亮度增大时灯丝电阻也增大，这是因为灯丝电阻随 而增大；滑动变阻器 的最大阻值为 。移动滑片 ，当小灯泡 的功率为 时，电路中的总功率为 W。
14.在“探究水沸腾时温度变化的特点”实验中，烧杯中加入200g的水，测得初始温度为45℃；用酒精灯加热一段时间后温度计的示数为95℃，加热的过程中燃烧了5g酒精，则水吸收的热量为 J，酒精完全燃烧放出的热量为 J；酒精灯燃烧过程中能量的转化效率为 [水的比热容 c水=4.2×103J/（kg·℃）；酒精热值 q=3.0×107J/kg]。
三、作图题 7分
15. （1）如图所示的通电螺线管，电流表正常偏转，在图中括号内标出小磁针右端的极性，电源右端的极性，磁感线上A点的方向。
（2）某同学设计了一个电子身高测量仪(如图所示)，R是定值电阻，R'是滑动变阻器，电源电压不变，当滑片随身高上下移动时，电流表示数不变，身高越高，电压表示数越大。请你在图中把符合要求的电路画完整.
（3）如图是探究“影响电流热效应因素”实验装置的一些器材，将R1、R2、R3三电阻丝密封在三只完全相同的烧瓶内，且R1= R3=10Ω，R2=5Ω，瓶内装入等质量，初温相同的煤油，小梁通过比较甲、乙两个瓶进行探究电流产生热量与电阻关系，通过比较甲、丙两个瓶进行探究电流产生热量与电流关系，请你把实物图连接好。
四、实验探究题 20分
16.（1）如图所示的电能表的读数是 kW·h；若该电能表的表盘转了60转，则此时的用电器消耗了 J的电能。
（2）小伟猜想动能的大小可能与物体质量和运动速度有关，于是设计了如图所示的实验，让小球沿同一光滑斜面向下运动，与放在水平面上的纸盒相碰，纸盒在水平面上移动一段距离后静止。
①图甲是控制两球的 相等，探究的是动能与 的关系；
②图乙得出的结论是： 。
17.（6分）某同学利用如图甲所示的装置比较a、b两种液体吸热的情况：
（1）实验中应量取质量相等的两种液体，分别倒入相同的烧杯中，用 （相同/不相同）规格的电加热器加热，通电后电加热器的内能增加是通过 （填“做功”或“热传递”）方式改变的。
（2）图乙是该同学根据实验数据绘制的图象，同时加热6 min，a液体吸收的热量 （填“大于”“等于”或“小于”）b液体吸收的热量。分析图象可知：质量相等的液体a和b，升高相同温度时， 吸收的热量多。
（3）物理学中用比热容表示物质的吸热能力，由图象可知，a、b液体的比热容之比是 .
（4）从开始加热到升高到相同温度，若电热器的电阻为 70Ω，通过电热器的电流为 2A，电热器产生的热量完全被a液体吸收，a液体的质量为 1kg，则a液体的比热容为 J/（kg·℃）。
18.（9分）图甲是小致实验小组在探究“电流与电阻的关系”时的电路图，电源电压恒为 6V．电压表、电流表无损坏，有阻值为 5Ω、10Ω、15Ω、20Ω、25Ω的定值电阻 5 个．
（1）根据图甲，用笔画线代替导线完成图乙的实物图连接．
（2）将 5 次实验数据描绘在图丙中．图中A点对应的横坐标与纵坐标围成矩形的面积 （选填“大于”、“小于”或“等于”）B点对应的横坐标与纵坐标围成矩形的面积．
（3）观察图象可以得出实验结论是电压一定时，导体中电流与导体的电阻成 ．
（4）若滑动变阻器的最大阻值是20Ω，为了得到图丙中 A、B、C、D、E 五点的数据，则所用电源电压只能在_________________V 之间．
（5）某同学用下列实验器材：电压约为6V的直流电源、量程为6V的电压表、最大阻值为99.99Ω的电阻箱R、开关 ，单刀双掷开关 ，导线若干。设计了如下的电路测额定电压为2.5V的小灯泡的额定功率：①把电阻箱的阻值调至最大，闭合开关S1，S2接a，发现小灯不亮，电压表示数为0.6V，小灯不亮的原因及接下来的操作是（ ）
A.小灯的灯丝断了，应更换灯泡 B.小灯的实际功率过小，应调节电阻箱，观察灯泡是否发光
②解决上述问题后，S2接a，调节电阻箱阻值，使电压表示数 U1=2.5V，再将 S2掷向b，电压表示数U2及电阻箱示数R如图丙所示， U2=________V，R=________Ω，则该小灯泡的额定功率为________W。
五、计算题 13分
19.（6分）如图所示，重为3.2×104N 的卡车，经过一段水平路面，再以9.6×104W 的功率沿与水平地面成 30°角的斜坡匀速向上爬行。已知斜坡的机械效率为 80%。求卡车：
（1）爬坡时的牵引力；
（2）爬坡时的速度。
20. （7分）如图所示是速热型电热水龙头的电路简图，R1、R2为电热丝，通过操作开关，可以提供温水和热水，相应参数如表。当电热水龙头在额定电压下工作时，求：
额定电压
额定功率
220V
温水
热水
1100
3300W
（1）闭合开关S1、断开开关S2 ，此时电路中的电流多大？
（2）电热丝R1、R2的电阻分别是多大？
（3）闭合开关S1、S2，通电1min，产生的热量为多少？
六、综合题 18分
21.小林的爸爸最近购买了一辆新型混合动力汽车，小林通过测量 获得轿车以不同速度行驶时对应的制动距离（即从操纵制动刹车到车停下来的距离），数据如表所示：
速度/（km•h－1）
40
60
80
100
120
制动距离/m
8
18
32
72
（1）汽车在行驶过程中，用水冷却发动机，在发动机开始工作后的一段时间内，水箱中水的内能会 （选填“增大”、“不变”或“减小”）
（2）汽车在上坡时，将档位换成低速档，以减小行驶的速度，这样做的目的是_______
A. 安全 B. 省油 C. 减小摩擦 D. 增大爬坡的牵引力
（3）根据上表中数据所反映的规律，当汽车速度为100km/h时，对应的制动距离是 m。
（4）小林又向爸爸询问了一些汽车实测时的数据：汽车启动或低速行驶时，内燃机不工作，蓄电池向车轮输送能量，当需要高速行驶或蓄电池电能过低时，内燃机启动，既可以向车轮输送能量，又可以给蓄电池充电，车速与阻力的关系如图所示。在某次测试中，蓄电池储存的电能为1×108J。由内燃机提供能量，汽车以50km/h的速度匀速行驶了0.2h，同时蓄电池的电能增加了5%。回答问题：
①汽车测试过程中牵引力做的功为 J；
②所用燃料的热值为4.5×107 J/kg，测试过程中消耗2.5kg燃料（假设燃料完全燃烧），则放出的总热量是 J。
③汽车测试过程中，内燃机的效率为 。
22.蹦极运动简化后与下列情景相似:如图甲所示，弹性细绳的一端固定在O点，另一端系着一个小球，小球从O点释放后上下往复运动.假设空气阻力忽略不计.
（1）图乙是小球下落速度v与下落距离h的关系图像，由图像可知:当小球竖直下落到最低点时，动能为 J，下落的最大距离为 m.
（2）图丙是弹性细绳弹力F与小球下落距离h的关系图像，由图像可知:弹性细绳原长为 m.
（3）小球重力为 N，小球从O点释放到下落至最低点过程中，重力做功 J.
（4）如果考虑空气阻力，小球最终会停在O点下方的某个位置，则小球最终停在h= m的位置.
23.阅读短文，完成填空。
电磁继电器与扫地机器人
某智能扫地机器人（如图1）可通过灰尘传感器自动寻找灰尘清扫，通过电动机旋转、产生高速气流将灰尘等吸入集尘盒。图2为其部分工作原理图，指示灯电阻为10Ω，定值电阻R0＝12Ω，R为光敏电阻，其阻值随光照强度E（单位cd）的变化如图3所示。下表为其部分工作参数（注：电池容量指工作电流与工作总时间的乘积）
工作电路电压
电池总容量
额定功率
工作噪音
控制电路电压
12伏
2.5Ah（安时）
30瓦
＜50dB（分贝）
4.5V
（1）当清扫到一定程度，地面灰尘减少，使照射到光敏电阻上的光照强度增强，则电磁铁磁性________________（选填“增强”、“不变”或“减弱”），动触点B将与________（选填“A”或“C”）触头接触，此时工作电路中的电流为___________A。
（2）检测发现该品牌扫地机器人在光照强度恰好为3cd时电动机开始工作，即是电压表示数等于____________V时，电动机开始工作。
（3）当剩余电量减为电池总容量的10%时，机器人会主动寻找充电器充电，充满电后电池储存的电能为____________J；在充满电后到主动寻找充电器期间的电池总容量能够持续供应该机器人正常工作____________小时。
2021-2022学年度第一学期期末考试九年级物理（A）卷答案
一、单选题 每小题3分，共21分
1.B 2.A 3.C 4.C 5.B 6.C 7.D
二、填空题 每空1 分，共21分
8.增大 热值 增大
9.热 ab 焦耳
10.减小 减小 减小
11.9.6 4：1 L1短路
12.＞ ＞ ＜
13.温度升高 20 3.6
14.4.2×104 1.5×105 28%
三、作图题 7分
15. (1) （2） （3）
（1）3分，每对1个得1分；
（2）2分，正确连接两电阻1分，正确连电压表1分
（3）2分，所有串联得1分，所有并联得0分，乙丙串联得1分
16.（1）201.8 3.6×105 （2）①质量 速度 ②速度一定时，质量越大，动能越大
17.（1）相同 做功 （2）等于 a （3）5：4 （4）2.25×103
18.（1）2分
（2）等于 （3）反比 （4）2.5--4.5 （5）①B ②5.8 6.6 1.25
五、计算题 13分
19.解：（1）倾角为30º，S=2h-----------------1分 （不写此步，答对不扣分）
不写推导过程不扣分
20.解：（1）S1合、S2开，只有R1 工作为温水档1100V （不写不扣分）
R1、R2并联为3300W，P2=P热-P温=3300W-1100W=2200W -------1分
（3）两开关合上为热水档：Q=W=P热t=3300W×60S=1.98×105J-------------------------------2分
六、综合题 18分
21.（1）增大 （2）D （3）50 （4）①4×107；②1.125×108；③40%
22.（1）0；2.4 （2）1.2 （3）3；7.2 （4）1.5
23.（1）增强 C 1.2 （2）3 1.08×105 0.9
