广东省韶关市浈江区2021-2022学年九年级上学期期末考试物理试题（word版 含答案）
展开
这是一份广东省韶关市浈江区2021-2022学年九年级上学期期末考试物理试题（word版 含答案），共20页。试卷主要包含了单项选择题，填空题，作图题，综合能力题等内容，欢迎下载使用。

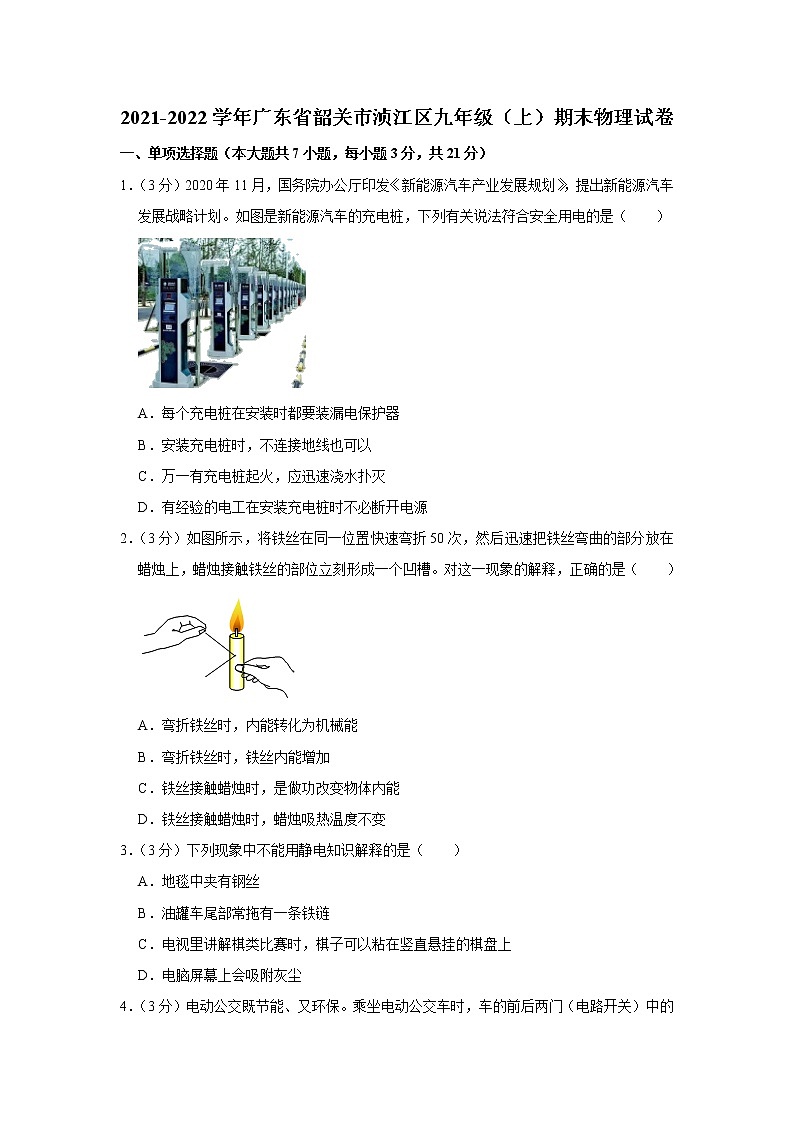

2021-2022学年广东省韶关市浈江区九年级（上）期末物理试卷
一、单项选择题（本大题共7小题，每小题3分，共21分）
1．（3分）2020年11月，国务院办公厅印发《新能源汽车产业发展规划》，提出新能源汽车发展战略计划。如图是新能源汽车的充电桩，下列有关说法符合安全用电的是（ ）
A．每个充电桩在安装时都要装漏电保护器
B．安装充电桩时，不连接地线也可以
C．万一有充电桩起火，应迅速浇水扑灭
D．有经验的电工在安装充电桩时不必断开电源
2．（3分）如图所示，将铁丝在同一位置快速弯折50次，然后迅速把铁丝弯曲的部分放在蜡烛上，蜡烛接触铁丝的部位立刻形成一个凹槽。对这一现象的解释，正确的是（ ）
A．弯折铁丝时，内能转化为机械能
B．弯折铁丝时，铁丝内能增加
C．铁丝接触蜡烛时，是做功改变物体内能
D．铁丝接触蜡烛时，蜡烛吸热温度不变
3．（3分）下列现象中不能用静电知识解释的是（ ）
A．地毯中夹有钢丝
B．油罐车尾部常拖有一条铁链
C．电视里讲解棋类比赛时，棋子可以粘在竖直悬挂的棋盘上
D．电脑屏幕上会吸附灰尘

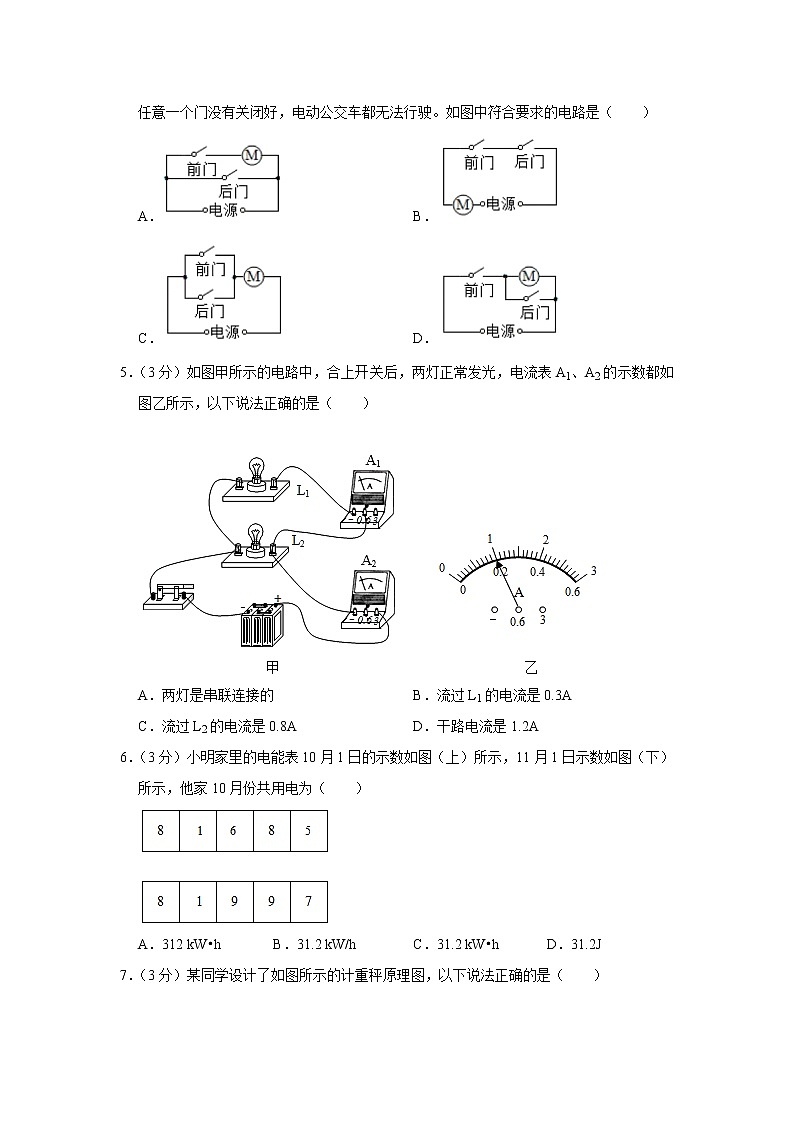

4．（3分）电动公交既节能、又环保。乘坐电动公交车时，车的前后两门（电路开关）中的任意一个门没有关闭好，电动公交车都无法行驶。如图中符合要求的电路是（ ）
A． B．
C． D．
5．（3分）如图甲所示的电路中，合上开关后，两灯正常发光，电流表A1、A2的示数都如图乙所示，以下说法正确的是（ ）
A．两灯是串联连接的 B．流过L1的电流是0.3A
C．流过L2的电流是0.8A D．干路电流是1.2A
6．（3分）小明家里的电能表10月1日的示数如图（上）所示，11月1日示数如图（下）所示，他家10月份共用电为（ ）
A．312 kW•h B．31.2 kW/h C．31.2 kW•h D．31.2J

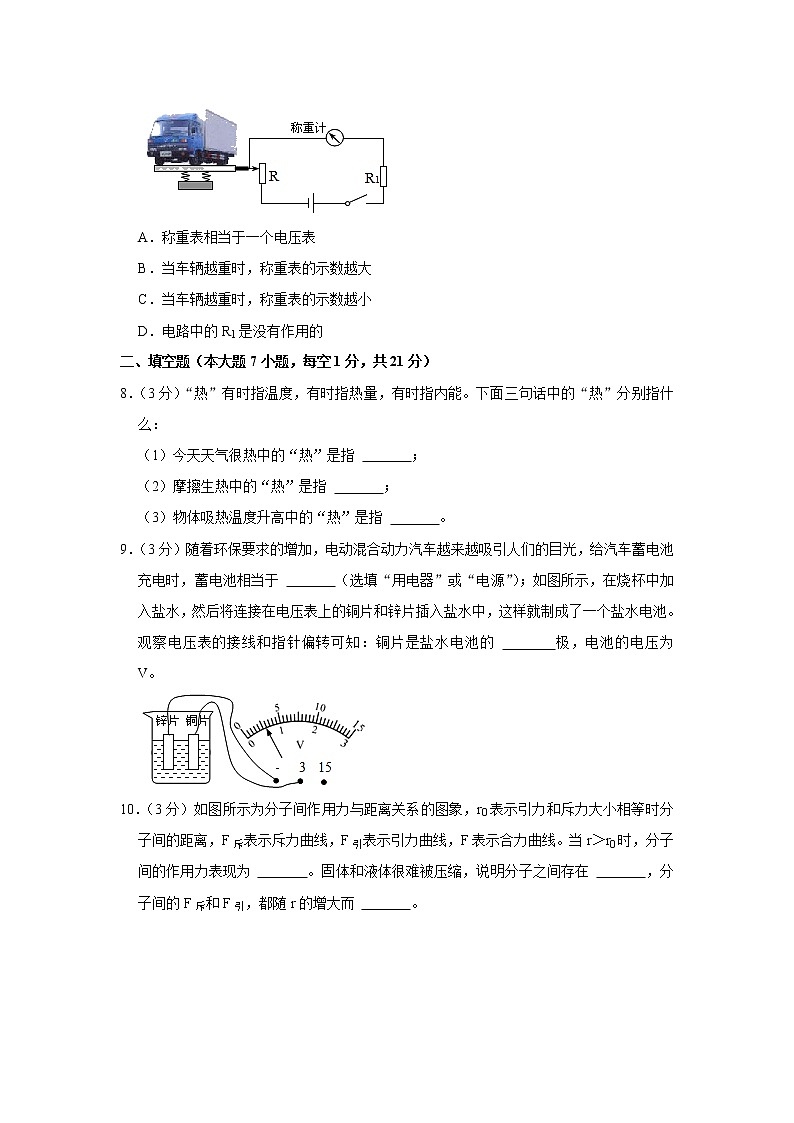

7．（3分）某同学设计了如图所示的计重秤原理图，以下说法正确的是（ ）
A．称重表相当于一个电压表
B．当车辆越重时，称重表的示数越大
C．当车辆越重时，称重表的示数越小
D．电路中的R1是没有作用的
二、填空题（本大题7小题，每空1分，共21分）
8．（3分）“热”有时指温度，有时指热量，有时指内能。下面三句话中的“热”分别指什么：
（1）今天天气很热中的“热”是指 ；
（2）摩擦生热中的“热”是指 ；
（3）物体吸热温度升高中的“热”是指 。
9．（3分）随着环保要求的增加，电动混合动力汽车越来越吸引人们的目光，给汽车蓄电池充电时，蓄电池相当于 （选填“用电器”或“电源”）；如图所示，在烧杯中加入盐水，然后将连接在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池。观察电压表的接线和指针偏转可知：铜片是盐水电池的 极，电池的电压为 V。
10．（3分）如图所示为分子间作用力与距离关系的图象，r0表示引力和斥力大小相等时分子间的距离，F斥表示斥力曲线，F引表示引力曲线，F表示合力曲线。当r＞r0时，分子间的作用力表现为 。固体和液体很难被压缩，说明分子之间存在 ，分子间的F斥和F引，都随r的增大而 。
11．（3分）汽车动力来自单缸四冲程汽油机，它正常工作时转速为1800r/min，1min对外做功 一次，如图所示是汽油机的一个工作循环，其四个冲程的正确顺序是 ；用力将图戊的活塞迅速下压，筒内硝化棉燃烧，该过程能量转化的特点与汽油机 （填冲程名称）冲程的能量转化相同。
12．（3分）汽车照明灯内装有较亮的远光灯丝和较暗的近光灯丝，两根灯丝可根据需要交替工作，由此可以判断这两根灯丝是 联连接的；汽缸外面有“水套”循环降温，这是因为水的 较大，因此汽车上的散热器采用水作为冷却剂；“涡轮增压”（T型）轿车，通过给发动机更足量的空气使汽油更充分地燃烧，因此它比普通轿车（L型）更节能，那么，同样的汽油加在T型轿车内比加在L型轿车内热值 （填“更大”、“一样大”或“更小”）。
13．（3分）现代化建设需要各种类型的材料，劣质的板材、涂料、胶粘剂等材料含有较多的甲醛、苯、二甲苯等有毒物质，用来装修房屋，会造成室内环境污染，这是 现象。LED灯使用 材料可以节约电能。如果超导体能够在常温下使用，则它的最大应用是 。
14．（3分）如图所示，将多个用电器插在同一个插排上同时使用，用电器的总功率过大会造成家庭电路中的 过大，此时你要用手摸插排导线的话，你会感觉有点热，说明它的内能 （填“增大”、“不变”或“减小”）； （填“空气开关或“漏电保护器”）会自动切断电路，起到保护作用。
三、作图题（共7分）
15．（2分）在如图所示电路中的〇里填上适当的电表符号，使之在闭合开关S后，完全相同的两灯均能正常发光。
16．（2分）如图甲为带开关的五孔插座，开关能同时控制两个插座，请将图乙中的插座正确连入家庭电路。
17．（3分）按要求作图：在研究电流通过导体产生的热量与哪些因素有关的实验中，用到以下实验器材，若探究电流通过导体产生的热量与电流的关系，请你用笔画线代替导线在图中选择合适的器材完成实验电路的连接。
四、实验探究题〔本大题3小题，共21分）
18．（6分）小明用如图所示的电路来探究并联电路中电流的特点。
（1）如图甲是他设计的电路图，图乙是他测量电流时连接的实验电路，此时电流表测量的是 （选填“A”、“B”或“C”）处的电流；
（2）请在图乙中移动一根导线，测量A处的电流。在移动的导线上画“×”，并用笔画线代替导线正确连接移线后的电路。
（3）测出A、B、C三处的电流如表所示，由此得出初步结论： （只写表达）。针对“初步”的理解，小明接下来的操作方法是： ，目的是： 。
位置
A
B
C
电流I/A
0.3
0.24
0.54
19．（8分）在探究“不同物质吸热能力”的实验中：
（1）甲、乙两套装置你选择 装置，原因是 。
（2）在两个相同的烧杯中加入初温相同、 相同的水和煤油（ρ水＞ρ煤油）。
（3）水和煤油的温度随时间变化的图像如图丙所示。
①加热3min时，b液体比a液体的温度高，那么b液体吸收的热量 （填“大于”、“小于”或“等于”）a液体吸收的热量。
②根据图丙可判断出 （填“a”或“b”）液体的吸热能力强，该液体是 （填“水”或“煤油”）。
（4）本实验除了采用控制变量法外，还采用相同的热源，通过比较 来比较水和煤油吸收热量的多少，这种解决物理问题的方法叫 法。
20．（7分）如图甲是探究“电流与电阻的关系”时的电路图，电源电压恒为6V。滑动变阻器，电压表、电流表无损坏，有阻值为5Ω、10Ω、20Ω、30Ω、40Ω定值电阻5个。
（1）实验过程中，需要改变定值电阻，观察电流的变化，为了科学地得出实验结论，当每次更换电阻后，都要移动滑动变阻器的滑片，此时眼睛应注意观察 （“电流表示数”或“电压表示数”）。
（2）某次实验，更换电阻R，合上开关后，电压表示数为0，电流表示数正常，其原因可能是 （“R短路”或“R断路”）。
（3）在老师的引导下，他们将5次实验数据描绘在图丙中，图中阴影部分“面积”表示的物理量是 （填序号）。
A.电流
B.电压
C.电阻
（4）其中一组同学连接电路后，闭合开关，移动滑动变阻器的过程中发现，电流表的示数变大时，电压表的示数反而减小，电流表的示数变小时，电压表的示数反而增大。经检查所有器材均完好。你认为出现上述实验现象的原因是 。
（5）用10Ω电阻代替5Ω电阻接入电路，应将滑片向 端（选填“左”或“右”）移动，才能使电压表示数保持4V不变，并记录下电流表示数。
（6）请你用平滑曲线将图丙中5个点连接起来。观察图象你可以得出实验结论：当电压一定时，导体中的电流与导体的电阻成 。
五.计算题（本大题2小题，共12分}
21．（6分）如图所示电路，电源电压U为6V，R1＝15Ω。闭合开关后，电路中电流为0.1A。求：
（1）R1两端的电压U1；
（2）R2的阻值；
22．（6分）某物理兴趣小组的同学用煤炉给2kg的水加热，同时他们绘制了如图所示的加热过程中水温随时间变化的图线。水的比热容为4.2×103J/（kg•℃），求：经过6min时间加热，水所吸收的热量。
六、综合能力题（本大题3小题，共18分）
23．（7分）用伏安法测量一热敏电阻的阻值随温度的变化关系。将热敏电阻置于温度控制室中，记录不同温度下电压表和电流表的示数，计算出相应的热敏电阻阻值。
（1）某一温度下，两电表的示数如图甲所示，则电压表的读数为 V，电流表的读数为 mA，该温度下热敏电阻阻值为 kΩ。
（2）实验得到该热敏电阻阻值R随温度t变化的曲线如图乙所示，据图可知，在温控室内温度由10℃升高到60℃的过程中，热敏电阻的阻值 （填“增大”、“减小”或“不变”）；将热敏电阻从温控室中取出后握在手心，达到热平衡后测得热敏电阻为1.4kΩ，由图乙可知此时手心温度为 ℃。
（3）利用该热敏电阻制作火灾报警器，其电路的一部分如图丙所示。E为10V的电源；当R2两端的输出电压达到或超过6V时，便触发报警器（未画出）报警。若要求开始报警时环境温度为50℃，则 （填“R1”或“R2”）是热敏电阻，另一定值电阻的阻值为 kΩ。
24．（5分）如图所示是小明在探究“电流通过导体时产生的热量与哪些因素有关”的实验装置，在探究电流通过导体时产生的热量小明提出了下列猜想：
A．与通电时间有关；
B．与电阻大小有关；
C．与电压大小有关；
D．与电流大小有关。
（1）探究猜想A时，将某一电阻丝接入电路，保证安全的情况下使火柴头充分接触电阻丝，闭合开关一段时间后火柴头才燃烧，这一现象说明：电阻丝产生的热量与通电时间 （选填“有关”或“无关”）；
（2）探究猜想B时，将10Ω和20Ω的电阻丝串联接入电路，把两根相同的火柴头分别接触电阻丝；
①若相同时间内仅有一根电阻丝上的火柴头燃烧，据此能否判断该电阻丝产生的热量多？ （选填“能”或“不能”）；
②闭合开关较长时间后，发现两电阻丝均发热，但火柴头都没有燃烧。在不改变电源电压的情况下，选择下列哪组电阻丝进行实验更可行？ （填字母序号）。
A.20Ω 30Ω
B.15Ω 15Ω
C.5Ω 25Ω
（3）如果将两电阻丝改为并联，能否合理完成对猜想B的方案设计？ 。请你说明理由 。
25．（6分）阅读短文，回答问题。
2020年，中国科技成就让世人瞩目，一大批对国家经济和社会发展有重大影响的标志性科技创新成果不断涌现。
[材料一]7月12日，我国自主研发的首台单机容量达10兆瓦的海上风力发电机组正式运行。该风力发电机采用双驱电动变桨系统调节叶片方向，能最大限度捕获风能。每台每年发电约4×107kW•h，可为国家发展和居民生活提供更多清洁能源。
[材料二]12月12日，郑太高速铁路全线建成通车。动车组采用全新铝合金车体，超尖流线型车头。相邻钢轨两端采用了挤压无缝焊接。中国高铁将以更先进的技术确立在世界的领先地位。
[材料三]嫦娥五号着陆器用钻具“钻取”约0.5kg月球地下样品，用采样器“表取”约1.5kg月球表面样品。从取样到封装，历经19小时。12月17日，嫦娥五号在大气中拖着长长的尾焰将月球样品成功带回地球。
（1）若每户每年平均用电2000度，则每台海上风力发电机每年发电可供 户家庭正常使用。
（2）嫦娥五号“表取”的月球表面样品，带回地球后质量约为 kg。嫦娥五号在大气中拖着尾焰是通过 方式使其内能增加。
（3）请你从以上材料中，提出一个相关的物理问题，并指出对应的物理知识。
温馨提示：不得与第（1）、（2）问内容及以下示例重复。
示例：物理问题：风力发电机的工作原理是什么？
物理知识：电磁感应。
物理问题： ？
物理知识： 。（物理知识与问题对应，且没有科学性错误均可得分）
2021-2022学年广东省韶关市浈江区九年级（上）期末物理试卷
参考答案与试题解析
一、单项选择题（本大题共7小题，每小题3分，共21分）
1．【解答】解：A、为了安全电路中必须要有保险丝或空气开关，每个充电桩在安装时都要装漏电保护器，故A正确；
B、安装充电桩时，为了安全，要接地线，故B错误；
C、万一有充电桩起火，应先关闭电源再施救，故C错误，
D、安装充电桩时必须断开电源，故D错误。
故选：A。
2．【解答】解：
AB、弯折铁丝，对铁丝做功，机械能转化为内能，铁丝内能增大，故A错误，B正确；
CD、铁丝接触蜡烛时，蜡烛吸收热量，温度升高，内能增加，属于热传递改变物体内能，故CD错误。
故选：B。
3．【解答】解：
A、地毯中夹一些不锈钢丝，可以有效将因摩擦产生的静电导入大地，使地毯不易沾上灰尘，故A不符合题意；
B、因为铁具有良好的导电性，可以把运输过程中会由于振动、摩擦产生的静电导走，故B不符合题意；
C、电视里讲解棋类比赛用的棋子是一个小磁体，而棋盘是用磁性材料做的，所以棋子可以粘在竖直悬挂的棋盘上，不能用静电知识解释，故C符合题意；
D、电脑屏幕上经常有许多灰尘，这是因为电脑工作时，屏表面有静电而吸附灰尘，故D不符合题意。
故选：C。
4．【解答】解：因为电动机要由前、后两门（电路开关）关闭同时控制，任意一个门没有关闭好电动机都不能工作，则电动公交车无法行驶，所以前、后两门中的电路开关应串联连接同时控制电动机，符合要求的电路只有选项B。
故选：B。
5．【解答】解：A、由图甲可知，电流从电源的正极出发，经过电流表A2后分成两支，分别经过灯L2和电流表A1、灯L1后汇合，经过开关回到电源负极，即电路中有两条电流的路径，所以两灯是并联的，故A错误；
BCD、电流表A1测量L1支路中的电流，电流表A2测量干路中的电流，由于两表指针位置相同，且并联电路中干路里的电流等于各支路中的电流之和，
所以电流表A1选用的量程为0～0.6A，分度值为0.02A，示数为0.2A，即流过L1的电流是：I1＝0.2A；
电流表A2选用的量程为0～3A，分度值为0.1A，示数为1A，即干路中的电流是：I＝1A，
则流过L2的电流是：I2＝I﹣I1＝1A﹣0.2A＝0.8A，故BD错误，C正确。
故选：C。
6．【解答】解：小明家10月份共用电：8199.7kW•h﹣8168.5kW•h＝31.2kW•h。
故选：C。
7．【解答】解：A、称重表与电阻串联，应为电流表，故A不正确；
BC、当车辆越重时，滑片向下滑，R连入电路中的阻值变小，电路的电流变大，所以称重表的示数越大，故B正确、C不正确；
D、当物体很重，滑片滑到最下端，如果没有电阻R1，会造成电源短路，烧坏电源和电流表，因此电路中的R1具有保护称重表的作用，故D不正确。
故选：B。
二、填空题（本大题7小题，每空1分，共21分）
8．【解答】解：
（1）温度是反映冷热程度的物理量，所以“今天天气很热”中的“热”是指温度很高；
（2）摩擦生热中的“热”，是克服摩擦做功，机械能转化为内能，所以摩擦生热中的“热”是指内能增加。
（3）物体吸热升温是热传递过程中吸收热量温度升高，这里的“热”是指热量。
故答案为：（1）温度；（2）内能；（3）热量。
9．【解答】解：给汽车蓄电池充电时，蓄电池消耗了电能，所以蓄电池相当于用电器；
图中电压表的指针正向偏转，可知电流从电压表正接线柱流入，故盐水电池的正极是铜片；
电压表选用小量程，分度值为0.1V，这个电池的电压是0.6V。
故答案为：用电器；正；0.6。
10．【解答】解：当r＞r0时，分子引力大于斥力，分子力间的作用力表现为引力；
固体和液体很难被压缩，说明分子间存在斥力；
分子间同存在的引力与斥力，分子引力和斥力都随距离r增大而减小。
故答案为：引力；斥力；减小。
11．【解答】解：
（1）由题意可知，单缸四冲程汽油机的飞轮转速是1800r/min，即每分钟转1800圈，完成3600个冲程，做功900次；
（2）甲图两气阀紧闭，活塞向上压缩，是压缩冲程；乙图吸气阀打开，排气阀关闭，活塞下行，是吸气冲程；丙图排气阀打开，吸气阀关闭，活塞上行，是排气冲程；丁图两气阀关闭，火花塞点火，是做功冲程。汽油机冲程的顺序是：吸气冲程、压缩冲程、做功冲程、排气冲程，所以甲乙丙丁作为一个工作循环的排序是乙甲丁丙；
在空气压缩引火仪玻璃筒的底部放一小撮干燥的棉絮，用力将活塞迅速向下压，棉絮燃烧起来，这是因为压缩筒内空气做功，使空气的内能增加、温度升高；该实验中，压缩筒内空气做功，活塞的机械能转化为筒内空气的内能，与汽油机的压缩冲程的能量转化相同；
故答案为：900；乙甲丁丙；压缩。
12．【解答】解：（1）由题意可知，两根灯丝可根据需要交替工作，所以这种灯泡内两根灯丝在电路中的连接方式是并联；
（2）汽车发动机工作过程中，不可避免地产生很多热量，这些热量如不及时带走会影响机器的正常工作；与其它液体比较，水的比热容大，在质量和升高的温度相同时，由公式Q＝cmΔt知，水吸收的热量多，冷却效果最好；
（3）热值是燃料的特性，与燃烧情况无关，因此同样的汽油加在T型轿车内与加在L型轿车内热值一样大。
故答案为：并；比热容；一样大。
13．【解答】解：
甲醛、苯、二甲苯等有毒有机物，用来装修房屋，会造成室内环境污染，这是因为有毒有机物向室内空气中慢慢扩散，即分子在永不停息地做无规则运动。
LED灯是由半导体材料制成的；
因为超导体无法将电能转化为内能，所以用于做输送电力的线路是非常好的材料，可以大大降低电能的损耗。
故答案为：扩散；半导体；输电线。
14．【解答】解：将多个用电器插在同一个插排上同时使用，用电器的总功率过大，根据P＝UI可知，会造成家庭电路中的总电流过大；总电流过大，空气开关会自动断开；
用手摸插排导线的话，你会感觉有点热，温度升高了，说明它的内能增大。
故答案为：总电流；增大；空气开关。
三、作图题（共7分）
15．【解答】解：
要使电路能正常工作，与电源并联的电表必为电压表，要使灯L2正常工作，与L2串联的电表必为电流表，所以正确的电表符号如下图所示：
16．【解答】解：开关能同时控制两个插座，说明开关要接在干路上，并且开关接火线，
由图可以看出，根据安全用电的原则，只需要将两孔插座和三孔插座的右孔与开关连接即可，如图所示：
17．【解答】解：图中左侧装置两电阻丝串联，通过的电流相同，而电阻不同，因此可以探究电流产生的热量与电阻的关系；右侧装置容器内两电阻丝的阻值相同，但由于右侧容器中的电阻外侧又并联了一个电阻，所以通过两个容器内电阻的电流不同，所以可以探究电流产生的热量与电流的关系，从电源正极依次串联滑动变阻器、右侧装置以及开关，回到电源负极，答案如下图：
四、实验探究题〔本大题3小题，共21分）
18．【解答】解：（1）图甲是他设计的电路图，图乙是他们测量电流时连接的实验电路，电流表接在干路上，此时电流表测量的是C处的电流；
（3）要测量A处的电流，即测量灯泡L1的电流，电流表与灯泡L1串联，如下所示：
；
（3）因0.54A＝0.30A+0.24A，故由表中数所得出初步结论：IC＝IA+IB；
为了得出更普遍的规律，要换用不同规格的灯泡多次测量。
19．【解答】解：（1）甲用酒精灯，乙用电加热器，电加热器的规格相同，甲、乙两套装置选择乙装置加热器，是因为电加热器更容易控制在相同时间内产生相同的热量；
（2）根据探究物质的吸热能力的两种方法，要控制不同物质的质量相同，所以在两个相同的烧杯中加入初温相同、质量相同的水和煤油；
（3）①同是加热3min，根据转换法，水和煤油吸收热量相同；
②根据图丙可知，a的温度变化慢，吸热能力强；由图知，加热时间相同，吸热相同，a的温度变化较慢，根据比较吸热能力的第2种方法，a吸热能力较强，可知a是水；
（4）实验中通过加热时间比较吸收热量的多少，用到转换法。
故答案为：（1）乙；易于控制相同时间吸热相同；（2）质量；（3）①等于；②a；水；（4）加热时间；转换。
20．【解答】解：（1）在探究电流与电阻的关系的实验中，每次更换定值电阻，要保持定值电阻两端的电压不变，由此可知，手在移动滑动变阻器的滑片时，眼睛要观察电压表示数，每次保持电压不变；
（2）电流表有示数，可知电流表与定值电阻、滑动变阻器、开关、电源组成通路，电压表示数为0，说明定值电阻两端无电压，由此可知是定值电阻短路了；
（3）阴影部分的面积是横坐标与纵坐标的乘积，即电阻与电流的乘积，根据U＝IR可知，阴影部分的面积是定值电阻两端的电压；
（4）当电路中的电流变大时，根据U＝IR可知，定值电阻两端的电压将增大，由于U滑＝U﹣U定，电源电压U保持不变，所以滑动变阻器两端的电压将减小，由此可知，电压表与滑动变阻器并联了；
（5）当定值电阻变大时，电路中的总电阻R总＝R定+R滑，由于R滑不变，R定变大，电路中的总电阻R总将变大，根据I＝可知，电路中的电流变小，滑动变阻器U滑＝IR滑将变小，定值电阻两端的电压U定＝U﹣U滑将变大，为了完成实验，就要把定值电阻两端的电压降为4V，由此可知滑片应向电阻大的一端移动，即向左移动；
（6）图象如图所示：
，
由图可知，导体的电阻增大，通过导体的电流减小，通过导体的电流与导体的电阻的乘积保持不变，故可得结论：当电压一定时，通过导体的电流与导体的电阻成反比。
故答案为：（1）电压表示数；（2）R短路；（3）B；（4）电压表并联在滑动变阻器两端；（5）左；（6）图象如图所示；反比。
五.计算题（本大题2小题，共12分}
21．【解答】解：由电路图可知，R1与R2串联，电流表测电路中的电流。
（1）由I＝可得，R1两端的电压：U1＝IR1＝0.1A×15Ω＝1.5V；
（2）R2两端的电压：U2＝U﹣U1＝6V﹣1.5V＝4.5V，
R2的电阻为：R2＝＝＝45Ω。
答：（1）R1两端的电压为1.5V；
（2）R2的阻值为45Ω。
22．【解答】解：由图象可知，经过6min时间加热，水的温度由10℃升高到80℃，
水所吸收的热量：
Q吸＝c水m（t﹣t0）＝4.2×103J/（kg•℃）×2kg×（80℃﹣10℃）＝5.88×105J。
答：经过6min时间加热，水所吸收的热量为5.88×105J。
六、综合能力题（本大题3小题，共18分）
23．【解答】解：（1）电压表的量程为0～15V，分度值为0.5V，示数为9V；
电流表使用量程0～6mA，分度值0.02mA，所以通过热敏电阻的电流为3.6mA；
热敏电阻的阻值R＝＝＝＝2.5×103Ω＝2.5kΩ。
（2）由图乙可知热敏电阻的阻值从温度为10℃升高到60℃的过程中一直在减小；
从图乙中可以读出热敏电阻为1.4kΩ时对应的温度为36℃。
（3）因为当温度升高时，热敏电阻阻值减小，根据串联电路中电压与电阻成正比的关系，则热敏电阻两端的电压也减小，但只有达到一定电压才报警，所以图中的R1是热敏电阻；
由题意可知，当温度为50℃时R1＝0.8kΩ，
而此时U2＝6V，
电路中的电流：I＝＝，
代入数据解得：R2＝1.2kΩ。
故答案为：（1）9；3.6；2.5；（2）减小；36；（3）R1；1.2。
24．【解答】解：（1）火柴头与电阻丝接触，闭合开关过一段时间后火柴头才燃烧，说明电阻丝产生的热量与通电时间有关；
（2）①相同时间内仅有一根电阻丝上的火柴头燃烧，说明这根电阻丝在相同时间内产生的热量较多；
②闭合开关较长时间后，发现两电阻丝均发热，但火柴头都没有燃烧，说明两根电阻丝产生的热量都不够多，可以换用电阻对比更明显些的电阻丝来进行实验对比，故C符合题意。
（3）改变两电阻丝的连接方式即将两电阻丝并联，这样虽然控制了两电阻丝两端电压相同，根据I＝
U
R
可知通过两电阻丝的电流不一定相同，故没有能控制流过电阻丝的电流相同，所以不能。
故答案为：（1）有关；（2）①能； ②C；（3）不能；两电阻并联时，电压相同，由于电阻不同，电流也不同，不能控制电流相同。
25．【解答】解：
（1）每台风力发电机每年发电约4×107kW•h，每户每年平均用电2000度＝2000kW•h，
设每台海上风力发电机每年发电可供n户家庭正常使用，则n＝＝2×104户；
（2）用采样器“表取”约1.5kg月球表面样品，带回地球后位置发生改变，由于质量的大小与位置无关，所以样品的质量不变，仍为1.5kg；
嫦娥五号在大气中运动时要克服摩擦做功，使其温度升高、内能增大，这是通过做功方式使其内能增加；
（3）物理问题1：动车组采用超尖流线型车头的原因是什么？
物理知识1：为了减小空气阻力；
物理问题2：风力发电机工作时能量是如何转化的？
物理知识2：将机械能转化为电能。
故答案为：（1）2×104；（2）1.5；做功；（3）动车组采用超尖流线型车头的原因是什么；为了减小空气阻力。
2021-2022学年广东省韶关市浈江区九年级（上）期末物理试卷
一、单项选择题（本大题共7小题，每小题3分，共21分）
1．（3分）2020年11月，国务院办公厅印发《新能源汽车产业发展规划》，提出新能源汽车发展战略计划。如图是新能源汽车的充电桩，下列有关说法符合安全用电的是（ ）
A．每个充电桩在安装时都要装漏电保护器
B．安装充电桩时，不连接地线也可以
C．万一有充电桩起火，应迅速浇水扑灭
D．有经验的电工在安装充电桩时不必断开电源
2．（3分）如图所示，将铁丝在同一位置快速弯折50次，然后迅速把铁丝弯曲的部分放在蜡烛上，蜡烛接触铁丝的部位立刻形成一个凹槽。对这一现象的解释，正确的是（ ）
A．弯折铁丝时，内能转化为机械能
B．弯折铁丝时，铁丝内能增加
C．铁丝接触蜡烛时，是做功改变物体内能
D．铁丝接触蜡烛时，蜡烛吸热温度不变
3．（3分）下列现象中不能用静电知识解释的是（ ）
A．地毯中夹有钢丝
B．油罐车尾部常拖有一条铁链
C．电视里讲解棋类比赛时，棋子可以粘在竖直悬挂的棋盘上
D．电脑屏幕上会吸附灰尘
4．（3分）电动公交既节能、又环保。乘坐电动公交车时，车的前后两门（电路开关）中的任意一个门没有关闭好，电动公交车都无法行驶。如图中符合要求的电路是（ ）
A． B．
C． D．
5．（3分）如图甲所示的电路中，合上开关后，两灯正常发光，电流表A1、A2的示数都如图乙所示，以下说法正确的是（ ）
A．两灯是串联连接的 B．流过L1的电流是0.3A
C．流过L2的电流是0.8A D．干路电流是1.2A
6．（3分）小明家里的电能表10月1日的示数如图（上）所示，11月1日示数如图（下）所示，他家10月份共用电为（ ）
A．312 kW•h B．31.2 kW/h C．31.2 kW•h D．31.2J
7．（3分）某同学设计了如图所示的计重秤原理图，以下说法正确的是（ ）
A．称重表相当于一个电压表
B．当车辆越重时，称重表的示数越大
C．当车辆越重时，称重表的示数越小
D．电路中的R1是没有作用的
二、填空题（本大题7小题，每空1分，共21分）
8．（3分）“热”有时指温度，有时指热量，有时指内能。下面三句话中的“热”分别指什么：
（1）今天天气很热中的“热”是指 ；
（2）摩擦生热中的“热”是指 ；
（3）物体吸热温度升高中的“热”是指 。
9．（3分）随着环保要求的增加，电动混合动力汽车越来越吸引人们的目光，给汽车蓄电池充电时，蓄电池相当于 （选填“用电器”或“电源”）；如图所示，在烧杯中加入盐水，然后将连接在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池。观察电压表的接线和指针偏转可知：铜片是盐水电池的 极，电池的电压为 V。
10．（3分）如图所示为分子间作用力与距离关系的图象，r0表示引力和斥力大小相等时分子间的距离，F斥表示斥力曲线，F引表示引力曲线，F表示合力曲线。当r＞r0时，分子间的作用力表现为 。固体和液体很难被压缩，说明分子之间存在 ，分子间的F斥和F引，都随r的增大而 。
11．（3分）汽车动力来自单缸四冲程汽油机，它正常工作时转速为1800r/min，1min对外做功 一次，如图所示是汽油机的一个工作循环，其四个冲程的正确顺序是 ；用力将图戊的活塞迅速下压，筒内硝化棉燃烧，该过程能量转化的特点与汽油机 （填冲程名称）冲程的能量转化相同。
12．（3分）汽车照明灯内装有较亮的远光灯丝和较暗的近光灯丝，两根灯丝可根据需要交替工作，由此可以判断这两根灯丝是 联连接的；汽缸外面有“水套”循环降温，这是因为水的 较大，因此汽车上的散热器采用水作为冷却剂；“涡轮增压”（T型）轿车，通过给发动机更足量的空气使汽油更充分地燃烧，因此它比普通轿车（L型）更节能，那么，同样的汽油加在T型轿车内比加在L型轿车内热值 （填“更大”、“一样大”或“更小”）。
13．（3分）现代化建设需要各种类型的材料，劣质的板材、涂料、胶粘剂等材料含有较多的甲醛、苯、二甲苯等有毒物质，用来装修房屋，会造成室内环境污染，这是 现象。LED灯使用 材料可以节约电能。如果超导体能够在常温下使用，则它的最大应用是 。
14．（3分）如图所示，将多个用电器插在同一个插排上同时使用，用电器的总功率过大会造成家庭电路中的 过大，此时你要用手摸插排导线的话，你会感觉有点热，说明它的内能 （填“增大”、“不变”或“减小”）； （填“空气开关或“漏电保护器”）会自动切断电路，起到保护作用。
三、作图题（共7分）
15．（2分）在如图所示电路中的〇里填上适当的电表符号，使之在闭合开关S后，完全相同的两灯均能正常发光。
16．（2分）如图甲为带开关的五孔插座，开关能同时控制两个插座，请将图乙中的插座正确连入家庭电路。
17．（3分）按要求作图：在研究电流通过导体产生的热量与哪些因素有关的实验中，用到以下实验器材，若探究电流通过导体产生的热量与电流的关系，请你用笔画线代替导线在图中选择合适的器材完成实验电路的连接。
四、实验探究题〔本大题3小题，共21分）
18．（6分）小明用如图所示的电路来探究并联电路中电流的特点。
（1）如图甲是他设计的电路图，图乙是他测量电流时连接的实验电路，此时电流表测量的是 （选填“A”、“B”或“C”）处的电流；
（2）请在图乙中移动一根导线，测量A处的电流。在移动的导线上画“×”，并用笔画线代替导线正确连接移线后的电路。
（3）测出A、B、C三处的电流如表所示，由此得出初步结论： （只写表达）。针对“初步”的理解，小明接下来的操作方法是： ，目的是： 。
位置
A
B
C
电流I/A
0.3
0.24
0.54
19．（8分）在探究“不同物质吸热能力”的实验中：
（1）甲、乙两套装置你选择 装置，原因是 。
（2）在两个相同的烧杯中加入初温相同、 相同的水和煤油（ρ水＞ρ煤油）。
（3）水和煤油的温度随时间变化的图像如图丙所示。
①加热3min时，b液体比a液体的温度高，那么b液体吸收的热量 （填“大于”、“小于”或“等于”）a液体吸收的热量。
②根据图丙可判断出 （填“a”或“b”）液体的吸热能力强，该液体是 （填“水”或“煤油”）。
（4）本实验除了采用控制变量法外，还采用相同的热源，通过比较 来比较水和煤油吸收热量的多少，这种解决物理问题的方法叫 法。
20．（7分）如图甲是探究“电流与电阻的关系”时的电路图，电源电压恒为6V。滑动变阻器，电压表、电流表无损坏，有阻值为5Ω、10Ω、20Ω、30Ω、40Ω定值电阻5个。
（1）实验过程中，需要改变定值电阻，观察电流的变化，为了科学地得出实验结论，当每次更换电阻后，都要移动滑动变阻器的滑片，此时眼睛应注意观察 （“电流表示数”或“电压表示数”）。
（2）某次实验，更换电阻R，合上开关后，电压表示数为0，电流表示数正常，其原因可能是 （“R短路”或“R断路”）。
（3）在老师的引导下，他们将5次实验数据描绘在图丙中，图中阴影部分“面积”表示的物理量是 （填序号）。
A.电流
B.电压
C.电阻
（4）其中一组同学连接电路后，闭合开关，移动滑动变阻器的过程中发现，电流表的示数变大时，电压表的示数反而减小，电流表的示数变小时，电压表的示数反而增大。经检查所有器材均完好。你认为出现上述实验现象的原因是 。
（5）用10Ω电阻代替5Ω电阻接入电路，应将滑片向 端（选填“左”或“右”）移动，才能使电压表示数保持4V不变，并记录下电流表示数。
（6）请你用平滑曲线将图丙中5个点连接起来。观察图象你可以得出实验结论：当电压一定时，导体中的电流与导体的电阻成 。
五.计算题（本大题2小题，共12分}
21．（6分）如图所示电路，电源电压U为6V，R1＝15Ω。闭合开关后，电路中电流为0.1A。求：
（1）R1两端的电压U1；
（2）R2的阻值；
22．（6分）某物理兴趣小组的同学用煤炉给2kg的水加热，同时他们绘制了如图所示的加热过程中水温随时间变化的图线。水的比热容为4.2×103J/（kg•℃），求：经过6min时间加热，水所吸收的热量。
六、综合能力题（本大题3小题，共18分）
23．（7分）用伏安法测量一热敏电阻的阻值随温度的变化关系。将热敏电阻置于温度控制室中，记录不同温度下电压表和电流表的示数，计算出相应的热敏电阻阻值。
（1）某一温度下，两电表的示数如图甲所示，则电压表的读数为 V，电流表的读数为 mA，该温度下热敏电阻阻值为 kΩ。
（2）实验得到该热敏电阻阻值R随温度t变化的曲线如图乙所示，据图可知，在温控室内温度由10℃升高到60℃的过程中，热敏电阻的阻值 （填“增大”、“减小”或“不变”）；将热敏电阻从温控室中取出后握在手心，达到热平衡后测得热敏电阻为1.4kΩ，由图乙可知此时手心温度为 ℃。
（3）利用该热敏电阻制作火灾报警器，其电路的一部分如图丙所示。E为10V的电源；当R2两端的输出电压达到或超过6V时，便触发报警器（未画出）报警。若要求开始报警时环境温度为50℃，则 （填“R1”或“R2”）是热敏电阻，另一定值电阻的阻值为 kΩ。
24．（5分）如图所示是小明在探究“电流通过导体时产生的热量与哪些因素有关”的实验装置，在探究电流通过导体时产生的热量小明提出了下列猜想：
A．与通电时间有关；
B．与电阻大小有关；
C．与电压大小有关；
D．与电流大小有关。
（1）探究猜想A时，将某一电阻丝接入电路，保证安全的情况下使火柴头充分接触电阻丝，闭合开关一段时间后火柴头才燃烧，这一现象说明：电阻丝产生的热量与通电时间 （选填“有关”或“无关”）；
（2）探究猜想B时，将10Ω和20Ω的电阻丝串联接入电路，把两根相同的火柴头分别接触电阻丝；
①若相同时间内仅有一根电阻丝上的火柴头燃烧，据此能否判断该电阻丝产生的热量多？ （选填“能”或“不能”）；
②闭合开关较长时间后，发现两电阻丝均发热，但火柴头都没有燃烧。在不改变电源电压的情况下，选择下列哪组电阻丝进行实验更可行？ （填字母序号）。
A.20Ω 30Ω
B.15Ω 15Ω
C.5Ω 25Ω
（3）如果将两电阻丝改为并联，能否合理完成对猜想B的方案设计？ 。请你说明理由 。
25．（6分）阅读短文，回答问题。
2020年，中国科技成就让世人瞩目，一大批对国家经济和社会发展有重大影响的标志性科技创新成果不断涌现。
[材料一]7月12日，我国自主研发的首台单机容量达10兆瓦的海上风力发电机组正式运行。该风力发电机采用双驱电动变桨系统调节叶片方向，能最大限度捕获风能。每台每年发电约4×107kW•h，可为国家发展和居民生活提供更多清洁能源。
[材料二]12月12日，郑太高速铁路全线建成通车。动车组采用全新铝合金车体，超尖流线型车头。相邻钢轨两端采用了挤压无缝焊接。中国高铁将以更先进的技术确立在世界的领先地位。
[材料三]嫦娥五号着陆器用钻具“钻取”约0.5kg月球地下样品，用采样器“表取”约1.5kg月球表面样品。从取样到封装，历经19小时。12月17日，嫦娥五号在大气中拖着长长的尾焰将月球样品成功带回地球。
（1）若每户每年平均用电2000度，则每台海上风力发电机每年发电可供 户家庭正常使用。
（2）嫦娥五号“表取”的月球表面样品，带回地球后质量约为 kg。嫦娥五号在大气中拖着尾焰是通过 方式使其内能增加。
（3）请你从以上材料中，提出一个相关的物理问题，并指出对应的物理知识。
温馨提示：不得与第（1）、（2）问内容及以下示例重复。
示例：物理问题：风力发电机的工作原理是什么？
物理知识：电磁感应。
物理问题： ？
物理知识： 。（物理知识与问题对应，且没有科学性错误均可得分）
2021-2022学年广东省韶关市浈江区九年级（上）期末物理试卷
参考答案与试题解析
一、单项选择题（本大题共7小题，每小题3分，共21分）
1．【解答】解：A、为了安全电路中必须要有保险丝或空气开关，每个充电桩在安装时都要装漏电保护器，故A正确；
B、安装充电桩时，为了安全，要接地线，故B错误；
C、万一有充电桩起火，应先关闭电源再施救，故C错误，
D、安装充电桩时必须断开电源，故D错误。
故选：A。
2．【解答】解：
AB、弯折铁丝，对铁丝做功，机械能转化为内能，铁丝内能增大，故A错误，B正确；
CD、铁丝接触蜡烛时，蜡烛吸收热量，温度升高，内能增加，属于热传递改变物体内能，故CD错误。
故选：B。
3．【解答】解：
A、地毯中夹一些不锈钢丝，可以有效将因摩擦产生的静电导入大地，使地毯不易沾上灰尘，故A不符合题意；
B、因为铁具有良好的导电性，可以把运输过程中会由于振动、摩擦产生的静电导走，故B不符合题意；
C、电视里讲解棋类比赛用的棋子是一个小磁体，而棋盘是用磁性材料做的，所以棋子可以粘在竖直悬挂的棋盘上，不能用静电知识解释，故C符合题意；
D、电脑屏幕上经常有许多灰尘，这是因为电脑工作时，屏表面有静电而吸附灰尘，故D不符合题意。
故选：C。
4．【解答】解：因为电动机要由前、后两门（电路开关）关闭同时控制，任意一个门没有关闭好电动机都不能工作，则电动公交车无法行驶，所以前、后两门中的电路开关应串联连接同时控制电动机，符合要求的电路只有选项B。
故选：B。
5．【解答】解：A、由图甲可知，电流从电源的正极出发，经过电流表A2后分成两支，分别经过灯L2和电流表A1、灯L1后汇合，经过开关回到电源负极，即电路中有两条电流的路径，所以两灯是并联的，故A错误；
BCD、电流表A1测量L1支路中的电流，电流表A2测量干路中的电流，由于两表指针位置相同，且并联电路中干路里的电流等于各支路中的电流之和，
所以电流表A1选用的量程为0～0.6A，分度值为0.02A，示数为0.2A，即流过L1的电流是：I1＝0.2A；
电流表A2选用的量程为0～3A，分度值为0.1A，示数为1A，即干路中的电流是：I＝1A，
则流过L2的电流是：I2＝I﹣I1＝1A﹣0.2A＝0.8A，故BD错误，C正确。
故选：C。
6．【解答】解：小明家10月份共用电：8199.7kW•h﹣8168.5kW•h＝31.2kW•h。
故选：C。
7．【解答】解：A、称重表与电阻串联，应为电流表，故A不正确；
BC、当车辆越重时，滑片向下滑，R连入电路中的阻值变小，电路的电流变大，所以称重表的示数越大，故B正确、C不正确；
D、当物体很重，滑片滑到最下端，如果没有电阻R1，会造成电源短路，烧坏电源和电流表，因此电路中的R1具有保护称重表的作用，故D不正确。
故选：B。
二、填空题（本大题7小题，每空1分，共21分）
8．【解答】解：
（1）温度是反映冷热程度的物理量，所以“今天天气很热”中的“热”是指温度很高；
（2）摩擦生热中的“热”，是克服摩擦做功，机械能转化为内能，所以摩擦生热中的“热”是指内能增加。
（3）物体吸热升温是热传递过程中吸收热量温度升高，这里的“热”是指热量。
故答案为：（1）温度；（2）内能；（3）热量。
9．【解答】解：给汽车蓄电池充电时，蓄电池消耗了电能，所以蓄电池相当于用电器；
图中电压表的指针正向偏转，可知电流从电压表正接线柱流入，故盐水电池的正极是铜片；
电压表选用小量程，分度值为0.1V，这个电池的电压是0.6V。
故答案为：用电器；正；0.6。
10．【解答】解：当r＞r0时，分子引力大于斥力，分子力间的作用力表现为引力；
固体和液体很难被压缩，说明分子间存在斥力；
分子间同存在的引力与斥力，分子引力和斥力都随距离r增大而减小。
故答案为：引力；斥力；减小。
11．【解答】解：
（1）由题意可知，单缸四冲程汽油机的飞轮转速是1800r/min，即每分钟转1800圈，完成3600个冲程，做功900次；
（2）甲图两气阀紧闭，活塞向上压缩，是压缩冲程；乙图吸气阀打开，排气阀关闭，活塞下行，是吸气冲程；丙图排气阀打开，吸气阀关闭，活塞上行，是排气冲程；丁图两气阀关闭，火花塞点火，是做功冲程。汽油机冲程的顺序是：吸气冲程、压缩冲程、做功冲程、排气冲程，所以甲乙丙丁作为一个工作循环的排序是乙甲丁丙；
在空气压缩引火仪玻璃筒的底部放一小撮干燥的棉絮，用力将活塞迅速向下压，棉絮燃烧起来，这是因为压缩筒内空气做功，使空气的内能增加、温度升高；该实验中，压缩筒内空气做功，活塞的机械能转化为筒内空气的内能，与汽油机的压缩冲程的能量转化相同；
故答案为：900；乙甲丁丙；压缩。
12．【解答】解：（1）由题意可知，两根灯丝可根据需要交替工作，所以这种灯泡内两根灯丝在电路中的连接方式是并联；
（2）汽车发动机工作过程中，不可避免地产生很多热量，这些热量如不及时带走会影响机器的正常工作；与其它液体比较，水的比热容大，在质量和升高的温度相同时，由公式Q＝cmΔt知，水吸收的热量多，冷却效果最好；
（3）热值是燃料的特性，与燃烧情况无关，因此同样的汽油加在T型轿车内与加在L型轿车内热值一样大。
故答案为：并；比热容；一样大。
13．【解答】解：
甲醛、苯、二甲苯等有毒有机物，用来装修房屋，会造成室内环境污染，这是因为有毒有机物向室内空气中慢慢扩散，即分子在永不停息地做无规则运动。
LED灯是由半导体材料制成的；
因为超导体无法将电能转化为内能，所以用于做输送电力的线路是非常好的材料，可以大大降低电能的损耗。
故答案为：扩散；半导体；输电线。
14．【解答】解：将多个用电器插在同一个插排上同时使用，用电器的总功率过大，根据P＝UI可知，会造成家庭电路中的总电流过大；总电流过大，空气开关会自动断开；
用手摸插排导线的话，你会感觉有点热，温度升高了，说明它的内能增大。
故答案为：总电流；增大；空气开关。
三、作图题（共7分）
15．【解答】解：
要使电路能正常工作，与电源并联的电表必为电压表，要使灯L2正常工作，与L2串联的电表必为电流表，所以正确的电表符号如下图所示：
16．【解答】解：开关能同时控制两个插座，说明开关要接在干路上，并且开关接火线，
由图可以看出，根据安全用电的原则，只需要将两孔插座和三孔插座的右孔与开关连接即可，如图所示：
17．【解答】解：图中左侧装置两电阻丝串联，通过的电流相同，而电阻不同，因此可以探究电流产生的热量与电阻的关系；右侧装置容器内两电阻丝的阻值相同，但由于右侧容器中的电阻外侧又并联了一个电阻，所以通过两个容器内电阻的电流不同，所以可以探究电流产生的热量与电流的关系，从电源正极依次串联滑动变阻器、右侧装置以及开关，回到电源负极，答案如下图：
四、实验探究题〔本大题3小题，共21分）
18．【解答】解：（1）图甲是他设计的电路图，图乙是他们测量电流时连接的实验电路，电流表接在干路上，此时电流表测量的是C处的电流；
（3）要测量A处的电流，即测量灯泡L1的电流，电流表与灯泡L1串联，如下所示：
；
（3）因0.54A＝0.30A+0.24A，故由表中数所得出初步结论：IC＝IA+IB；
为了得出更普遍的规律，要换用不同规格的灯泡多次测量。
19．【解答】解：（1）甲用酒精灯，乙用电加热器，电加热器的规格相同，甲、乙两套装置选择乙装置加热器，是因为电加热器更容易控制在相同时间内产生相同的热量；
（2）根据探究物质的吸热能力的两种方法，要控制不同物质的质量相同，所以在两个相同的烧杯中加入初温相同、质量相同的水和煤油；
（3）①同是加热3min，根据转换法，水和煤油吸收热量相同；
②根据图丙可知，a的温度变化慢，吸热能力强；由图知，加热时间相同，吸热相同，a的温度变化较慢，根据比较吸热能力的第2种方法，a吸热能力较强，可知a是水；
（4）实验中通过加热时间比较吸收热量的多少，用到转换法。
故答案为：（1）乙；易于控制相同时间吸热相同；（2）质量；（3）①等于；②a；水；（4）加热时间；转换。
20．【解答】解：（1）在探究电流与电阻的关系的实验中，每次更换定值电阻，要保持定值电阻两端的电压不变，由此可知，手在移动滑动变阻器的滑片时，眼睛要观察电压表示数，每次保持电压不变；
（2）电流表有示数，可知电流表与定值电阻、滑动变阻器、开关、电源组成通路，电压表示数为0，说明定值电阻两端无电压，由此可知是定值电阻短路了；
（3）阴影部分的面积是横坐标与纵坐标的乘积，即电阻与电流的乘积，根据U＝IR可知，阴影部分的面积是定值电阻两端的电压；
（4）当电路中的电流变大时，根据U＝IR可知，定值电阻两端的电压将增大，由于U滑＝U﹣U定，电源电压U保持不变，所以滑动变阻器两端的电压将减小，由此可知，电压表与滑动变阻器并联了；
（5）当定值电阻变大时，电路中的总电阻R总＝R定+R滑，由于R滑不变，R定变大，电路中的总电阻R总将变大，根据I＝可知，电路中的电流变小，滑动变阻器U滑＝IR滑将变小，定值电阻两端的电压U定＝U﹣U滑将变大，为了完成实验，就要把定值电阻两端的电压降为4V，由此可知滑片应向电阻大的一端移动，即向左移动；
（6）图象如图所示：
，
由图可知，导体的电阻增大，通过导体的电流减小，通过导体的电流与导体的电阻的乘积保持不变，故可得结论：当电压一定时，通过导体的电流与导体的电阻成反比。
故答案为：（1）电压表示数；（2）R短路；（3）B；（4）电压表并联在滑动变阻器两端；（5）左；（6）图象如图所示；反比。
五.计算题（本大题2小题，共12分}
21．【解答】解：由电路图可知，R1与R2串联，电流表测电路中的电流。
（1）由I＝可得，R1两端的电压：U1＝IR1＝0.1A×15Ω＝1.5V；
（2）R2两端的电压：U2＝U﹣U1＝6V﹣1.5V＝4.5V，
R2的电阻为：R2＝＝＝45Ω。
答：（1）R1两端的电压为1.5V；
（2）R2的阻值为45Ω。
22．【解答】解：由图象可知，经过6min时间加热，水的温度由10℃升高到80℃，
水所吸收的热量：
Q吸＝c水m（t﹣t0）＝4.2×103J/（kg•℃）×2kg×（80℃﹣10℃）＝5.88×105J。
答：经过6min时间加热，水所吸收的热量为5.88×105J。
六、综合能力题（本大题3小题，共18分）
23．【解答】解：（1）电压表的量程为0～15V，分度值为0.5V，示数为9V；
电流表使用量程0～6mA，分度值0.02mA，所以通过热敏电阻的电流为3.6mA；
热敏电阻的阻值R＝＝＝＝2.5×103Ω＝2.5kΩ。
（2）由图乙可知热敏电阻的阻值从温度为10℃升高到60℃的过程中一直在减小；
从图乙中可以读出热敏电阻为1.4kΩ时对应的温度为36℃。
（3）因为当温度升高时，热敏电阻阻值减小，根据串联电路中电压与电阻成正比的关系，则热敏电阻两端的电压也减小，但只有达到一定电压才报警，所以图中的R1是热敏电阻；
由题意可知，当温度为50℃时R1＝0.8kΩ，
而此时U2＝6V，
电路中的电流：I＝＝，
代入数据解得：R2＝1.2kΩ。
故答案为：（1）9；3.6；2.5；（2）减小；36；（3）R1；1.2。
24．【解答】解：（1）火柴头与电阻丝接触，闭合开关过一段时间后火柴头才燃烧，说明电阻丝产生的热量与通电时间有关；
（2）①相同时间内仅有一根电阻丝上的火柴头燃烧，说明这根电阻丝在相同时间内产生的热量较多；
②闭合开关较长时间后，发现两电阻丝均发热，但火柴头都没有燃烧，说明两根电阻丝产生的热量都不够多，可以换用电阻对比更明显些的电阻丝来进行实验对比，故C符合题意。
（3）改变两电阻丝的连接方式即将两电阻丝并联，这样虽然控制了两电阻丝两端电压相同，根据I＝
U
R
可知通过两电阻丝的电流不一定相同，故没有能控制流过电阻丝的电流相同，所以不能。
故答案为：（1）有关；（2）①能； ②C；（3）不能；两电阻并联时，电压相同，由于电阻不同，电流也不同，不能控制电流相同。
25．【解答】解：
（1）每台风力发电机每年发电约4×107kW•h，每户每年平均用电2000度＝2000kW•h，
设每台海上风力发电机每年发电可供n户家庭正常使用，则n＝＝2×104户；
（2）用采样器“表取”约1.5kg月球表面样品，带回地球后位置发生改变，由于质量的大小与位置无关，所以样品的质量不变，仍为1.5kg；
嫦娥五号在大气中运动时要克服摩擦做功，使其温度升高、内能增大，这是通过做功方式使其内能增加；
（3）物理问题1：动车组采用超尖流线型车头的原因是什么？
物理知识1：为了减小空气阻力；
物理问题2：风力发电机工作时能量是如何转化的？
物理知识2：将机械能转化为电能。
故答案为：（1）2×104；（2）1.5；做功；（3）动车组采用超尖流线型车头的原因是什么；为了减小空气阻力。
相关试卷
广东省韶关市浈江区韶关市第十三中学2023-2024学年上学期九年级11月物理试卷： 这是一份广东省韶关市浈江区韶关市第十三中学2023-2024学年上学期九年级11月物理试卷，共6页。
广东省韶关市浈江区风采实验学校2022-2023学年九年级上学期期中物理试卷： 这是一份广东省韶关市浈江区风采实验学校2022-2023学年九年级上学期期中物理试卷，共29页。试卷主要包含了选择题，填空题，作图题，实验题，计算题，综合能力题等内容，欢迎下载使用。
2023年广东省韶关市浈江区中考适应性考试物理试题（含解析）： 这是一份2023年广东省韶关市浈江区中考适应性考试物理试题（含解析），共20页。试卷主要包含了单选题，填空题，作图题，实验题，计算题，综合题等内容，欢迎下载使用。
