广东省广州市天河区2021-2022学年九年级（上）期末调研物理试题（word版 含答案）

广东省广州市天河区2021-2022学年九年级（上）期末调研物理试题

学校:___________姓名：___________班级：___________考号：___________

一、单选题

1．下列物质结构图正确的是（　　）

A． B． C． D．

2．如图为汽油机的做功和压缩冲程，下列说法正确的是（　　）

A．压缩冲程进气门打开 B．做功冲程气体内能增大

C．做功冲程活塞向下运动 D．压缩冲程气体分子热运动减慢

3．下列说法正确的是（　　）

A．液体分子间距一定大于气体

B．构成物质的分子在不停地做热运动

C．气体分子间有较大的斥力，所以气体流动性强

D．物质从气态变到固态，分子热运动会变慢直到停止

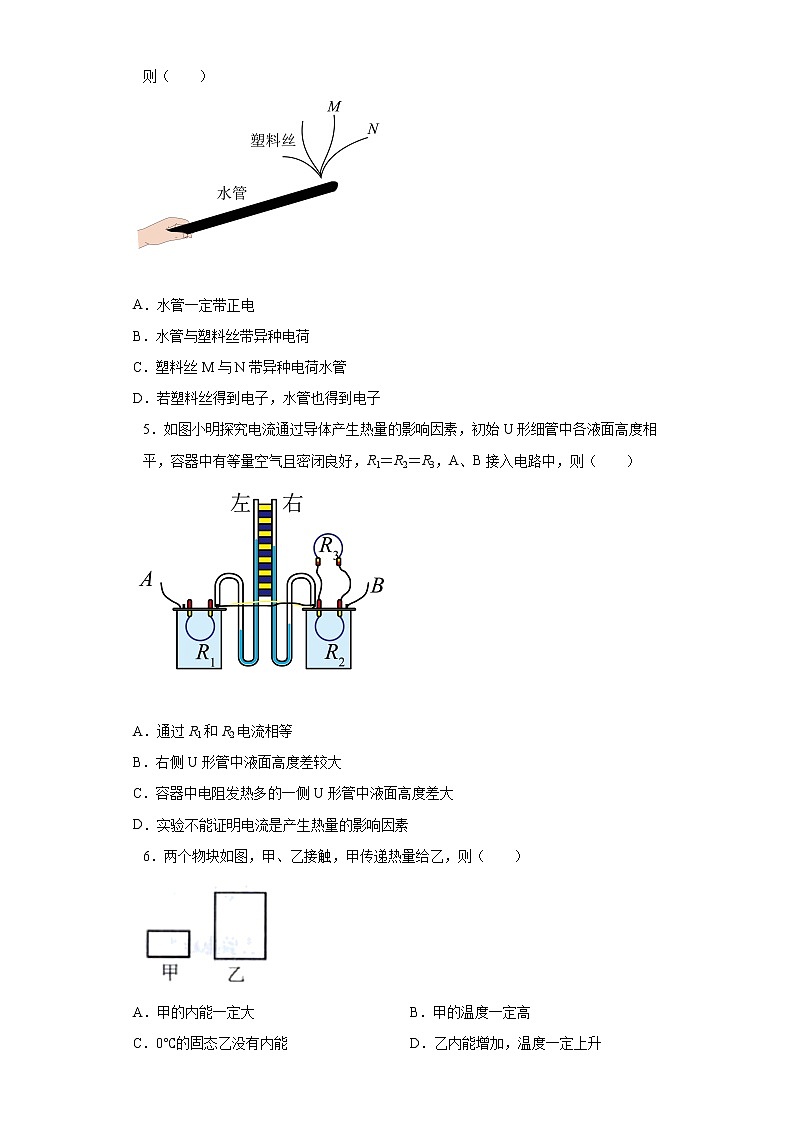

4．如图，用布先后摩擦塑料丝和水管，塑料丝间因静电排斥，又被水管排斥“托起”，则（　　）

A．水管一定带正电

B．水管与塑料丝带异种电荷

C．塑料丝M与N带异种电荷水管

D．若塑料丝得到电子，水管也得到电子

5．如图小明探究电流通过导体产生热量的影响因素，初始U形细管中各液面高度相平，容器中有等量空气且密闭良好，R1＝R2＝R3，A、B接入电路中，则（　　）

A．通过R1和R2电流相等

B．右侧U形管中液面高度差较大

C．容器中电阻发热多的一侧U形管中液面高度差大

D．实验不能证明电流是产生热量的影响因素

6．两个物块如图，甲、乙接触，甲传递热量给乙，则（　　）

A．甲的内能一定大 B．甲的温度一定高

C．0℃的固态乙没有内能 D．乙内能增加，温度一定上升

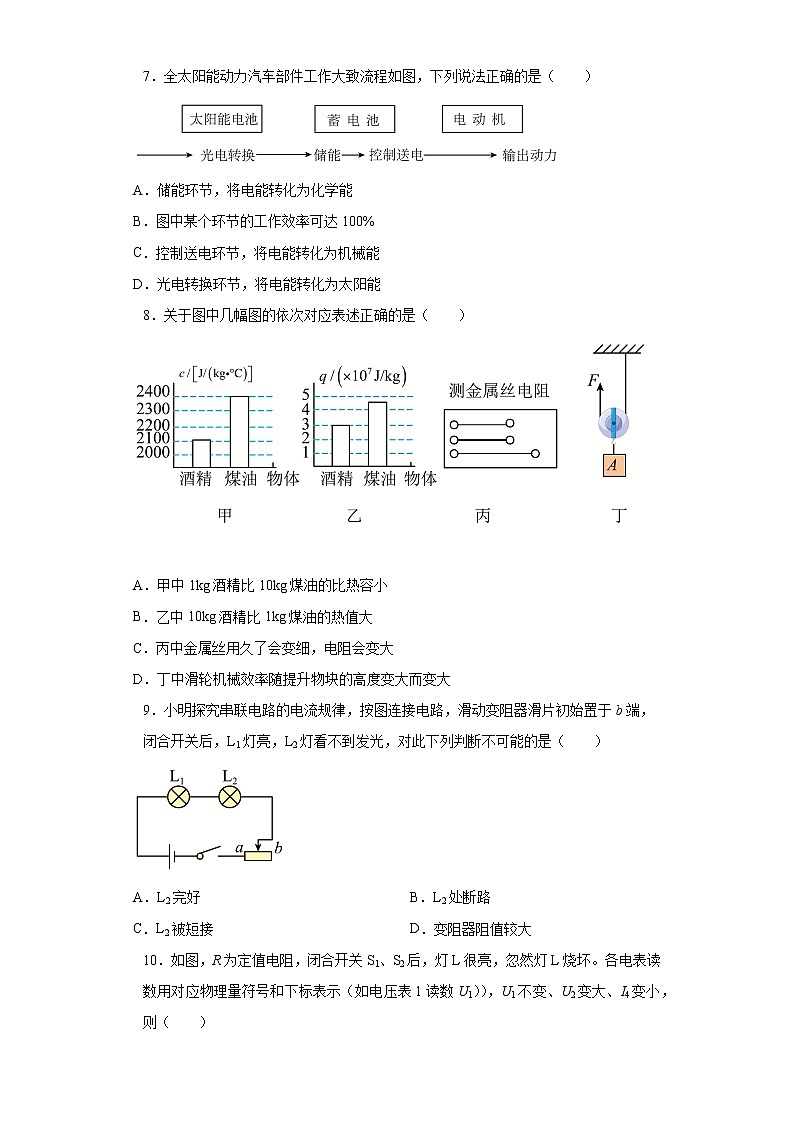

7．全太阳能动力汽车部件工作大致流程如图，下列说法正确的是（　　）

A．储能环节，将电能转化为化学能

B．图中某个环节的工作效率可达100%

C．控制送电环节，将电能转化为机械能

D．光电转换环节，将电能转化为太阳能

8．关于图中几幅图的依次对应表述正确的是（　　）

A．甲中1kg酒精比10kg煤油的比热容小

B．乙中10kg酒精比1kg煤油的热值大

C．丙中金属丝用久了会变细，电阻会变大

D．丁中滑轮机械效率随提升物块的高度变大而变大

9．小明探究串联电路的电流规律，按图连接电路，滑动变阻器滑片初始置于b端，闭合开关后，L1灯亮，L2灯看不到发光，对此下列判断不可能的是（　　）

A．L2完好 B．L2处断路

C．L2被短接 D．变阻器阻值较大

10．如图，R为定值电阻，闭合开关S1、S2后，灯L很亮，忽然灯L烧坏。各电表读数用对应物理量符号和下标表示（如电压表1读数U1）），U1不变、U2变大、I4变小，则（　　）

A．I1变小，I2变大，I3不变 B．I1不变，I2变小，I3变大

C．I1变大，I2不变，I3变小 D．I1变小，I2不变，I3变大

二、填空题

11．如图，把金属成份的包装纸亮面朝外卷起成中间细的条状，将其A和B两端分别与干电池的正负极连接，一会儿看到它燃烧起来，其上电流方向_______，其上电荷定向移动方向_______（选填“从A到B”“从B到A”或“无法确定”），燃烧原因可用电流的______效应解释。

12．我国民俗活动丰富多彩，在立夏时节，有的地方会给孩子称体重（如图1），冀求孩子健康成长，俗称“立夏秤人”。如图2，调整秤砣的位置，使杆秤处于水平平衡状态（忽略绳重和杆重）。

（1）以O点为支点，在图2中画出悬挂秤砣的绳子对杆秤B点的拉力FB及FB的力臂lB；_______

（2）由图2，孩子及秤钩和所坐篮子的总质量______（选填“大于”“等于”或“小于”）秤砣的质量。若换称下一个体重较小的孩子，秤砣和篮子等都不变，仍在O点提起杆秤，调到水平平衡后秤砣的悬挂点应在_______（选填“B点左边”“B点”或“B点右边”）。

13．如图所示的是小亮家的电能表，其示数为_______kW·h。每消耗lkW·h电能，电能表的指示灯闪烁800次，小亮关闭家中其它用电器，让家中的电饭锅单独工作，观察到电饭锅工作10min指示灯闪烁80次，则电饭锅消耗电能为______ 。

14．定值电阻R1和R2分别如图甲、乙连接，定值电阻R1和R2两端电流与电压的图像如丙所示，则①I3=______A；②U2_____U4（选填“>”“<”或“=”）。

15．如图所示，小明分别使用甲、乙图中两种不同的机械将同一物体M匀速提升同样高度。测得两次拉力F甲、F乙和物体M所受的重力G如下表所示。当使用乙机械时，测得绳子自由端移动的距离是物体M上升高度的2倍。

（1）从表中数据可知：甲机械________（选填“省力”“费力”或“不省力也不费力”），甲机械所做的有用功_______（选填“大于”“等于”或“小于”）乙机械所做的有用功：

（2）乙提升物体M时的机械效率是________

三、作图题

16．在方框里画出如图实物电路的电路图。

四、实验题

17．如图所示，两个烧杯中分别装有甲、乙两种液体（m甲>m乙），用两个规格相同的加热器连入电路加热，该过程中忽略液体蒸发且加热器产生的热量全部被液体吸收，得到温度与加热时间的图线。

①甲液体第1分钟内能_______（选填“大于”“等于”或“小于”）第2分钟内能；甲液体内能的改变是通过_______方式实现的；

②两种液体的比热容c甲_______c乙（选填“>”“<”或“=”），你判断的依据是_______。

18．小明设计了图示电路图做关于小灯泡（标有“2.5V”字样）的系列实验：

（1）根据该电路图把图中的器材连接成实物图，要求滑动变阻器滑片P向C端移动时，接入电路的电阻变小_________：

（2）正确连接电路后，闭合开关，电表有示数，逐渐向C端移动滑动变阻器的滑片并记录数据：

①如图，第4组实验电压表和电流表的示数为_________，________；

②求出第4组实验灯泡的功率（计算结果保留二位小数）________ ；

（3）小明又用LED替换灯泡实验，发现电流表偏转很小，换用数字电流计测量，发现LED的功率比灯泡小很多，亮度却很亮，且触摸二者，灯泡发热而LED没感觉。下列判断正确的是_______ 。（有一个或者多个选项正确）

A．LED发生了超导现象

B．灯泡金属丝材料不适合做定值电阻

C．灯泡用于照明，电能利用率比LED高

D．灯泡不能像LED那样用来检验电源正负极

19．小明乘坐汽车沿盘山公路上山，发现车子爬坡的困难程度受坡度大小影响，又看到工人利用斜面搬运货物，发现斜面的粗糙程度会影响人的作用力。对此小明猜想：“沿斜面匀速向上拉同一小车，同一木板搭建的斜面的坡度越大，平行于斜面的拉力越大”。请设计实验验证其猜想。

（1）除图所示的器材以外，还需要的实验器材有________；

（2）画出记录实验数据的表格；________

（3）写出实验步骤（可用画图或文字表述）和判断相应的猜想是否正确的依据。_______

五、计算题

20．母亲节到了，小宁为妈妈买了一个电热足浴盆如图，它的内部由加热系统和按摩系统两部分组成，加热系统正常工作时的电压为220V，电功率600W，求：

（1）加热系统正常工作15min消耗的电能是多少？正常工作时的电流是多少？发热电阻的阻值多少？（后两问答案保留一位小数）

（2）小宁帮妈妈泡脚时，向足浴盆中加入5kg初温为20℃的水，加热系统正常工作15min将水加热到40℃，此加热过程中水吸收的热量是多少？水的比热容（c＝4.2×103J/(kg·℃)）

（3）按摩系统中的电动机工作电压是12V，工作电流为4A，内部线圈电阻是0.5Ω，该电动机工作10s线圈所产生的热量是多少？

参考答案

1．A

2．C

3．B

4．D

5．C

6．B

7．A

8．C

9．B

10．D

11．从A到B    从B到A    热

12．    大于    B点左边

13．4029.3    0.1kW·h

14．4    <

15．费力    等于    80%

16．

17．小于    热传递    <
    吸收相同热量，甲升温比乙快

18．    2.4V    0.28A    0.67    BD

19．刻度尺和弹簧测力计    见解析    见解析

20．（1）5.4×105J，2.7A，80.7Ω；（2）4.2×105J；（3）80J
