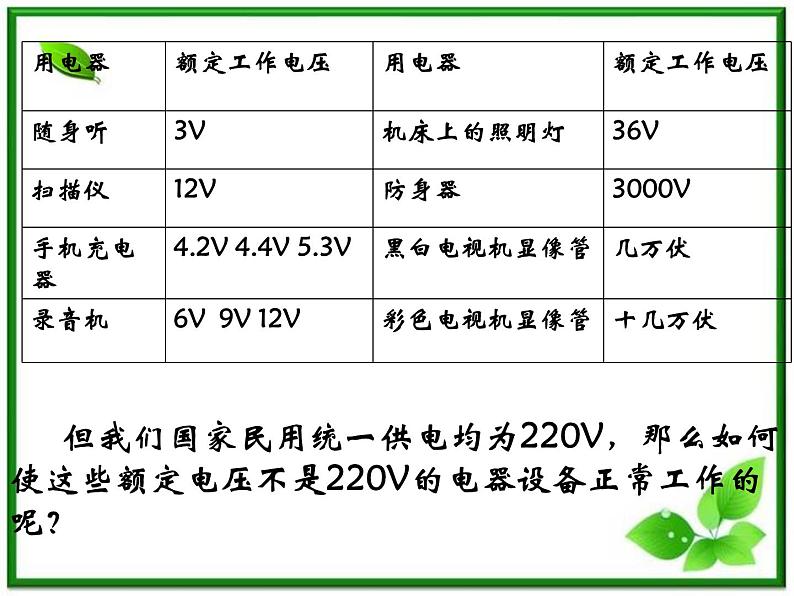

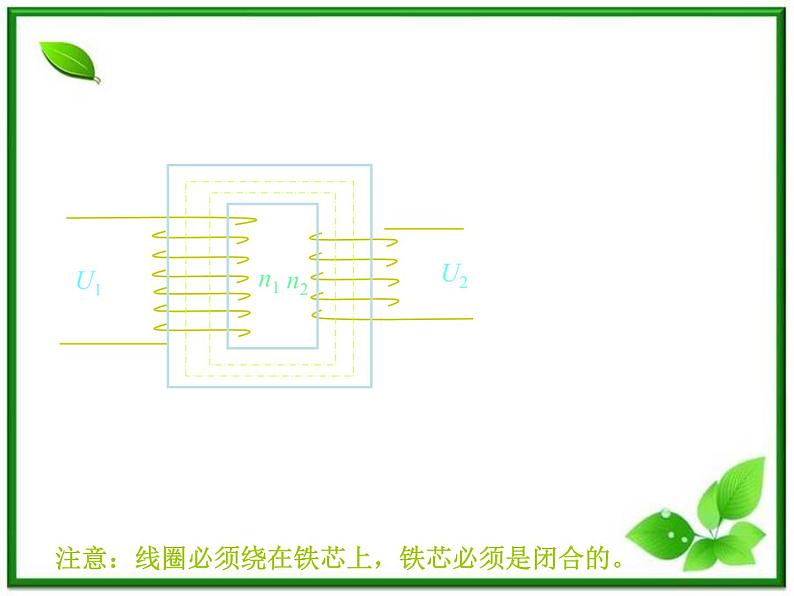

但我们国家民用统一供电均为220V，那么如何使这些额定电压不是220V的电器设备正常工作的呢？ 几种常见的变压器一、变压器的构造注意：线圈必须绕在铁芯上，铁芯必须是闭合的。问题：①变压器原线圈和副线圈电路是否相通？ ②变压器原副线圈不相通，那么在给原线圈接交变电压U1后，副线圈两端的交流电压U2是怎样产生的？( 不相通）原线圈接 交流 电在铁芯中产生变化的磁通量副线圈产生感应电动势副线圈中如有电流在铁芯中产生变化的磁通量原线圈产生感应电动势二、变压器的工作原理互感现象是变压器工作的基础二、变压器的工作原理------互感现象强调： ①原、副线圈之间是通过交变磁场相互联系的，且穿过它们的磁通量始终相等。 ②从能量的角度看，显然变压器不能产生电能，只是通过交变磁场传输电能。 思考：若给原线圈接直流电压U1，副线圈 电压U2 情况怎样？U2＝0问题1：原、副线圈不套在闭 合铁芯上，是否仍然存在互感现象？问题2：为什么说闭合铁芯是变压器的必要组成部分？ （铁芯的作用是什么？）（仍存在）如果无铁芯，原副线圈所激发的交变磁场的磁感线只有一小部分穿过对方，漏失的磁感线不会在原副线圈中传送电能。如有铁芯，由于铁芯被磁化，绝大部分磁感线集中在铁芯内部，大大提高了变压器的效率。 如果在能量转化的过程中能量损失很小，能够略去原、副线圈的电阻，以及各种电磁能量损失，这样的变压器我们称之为理想变压器。这是物理学中又一种理想化模型。理想变压器 实际上变压器的效率都是比较高的，特别是电力设备中的巨大变压器，在满负荷工作时效率可以达到97%~99%，所以理论研究时我们把它当成100%（理想变压器）是没有问题的。三、理想变压器的变压规律原、副线圈中产生的感应电动势分别是：E1=n1/ tE2=n2/ t若不考虑原副线圈的内阻有 U1=E1 U2=E2 理想变压器原副线圈的端电压之比等于这两个线圈的匝数之比n2 >n1 U2>U1 -----升压变压器n2
