人教版 (新课标)选修37 涡流、电磁阻尼和电磁驱动学案

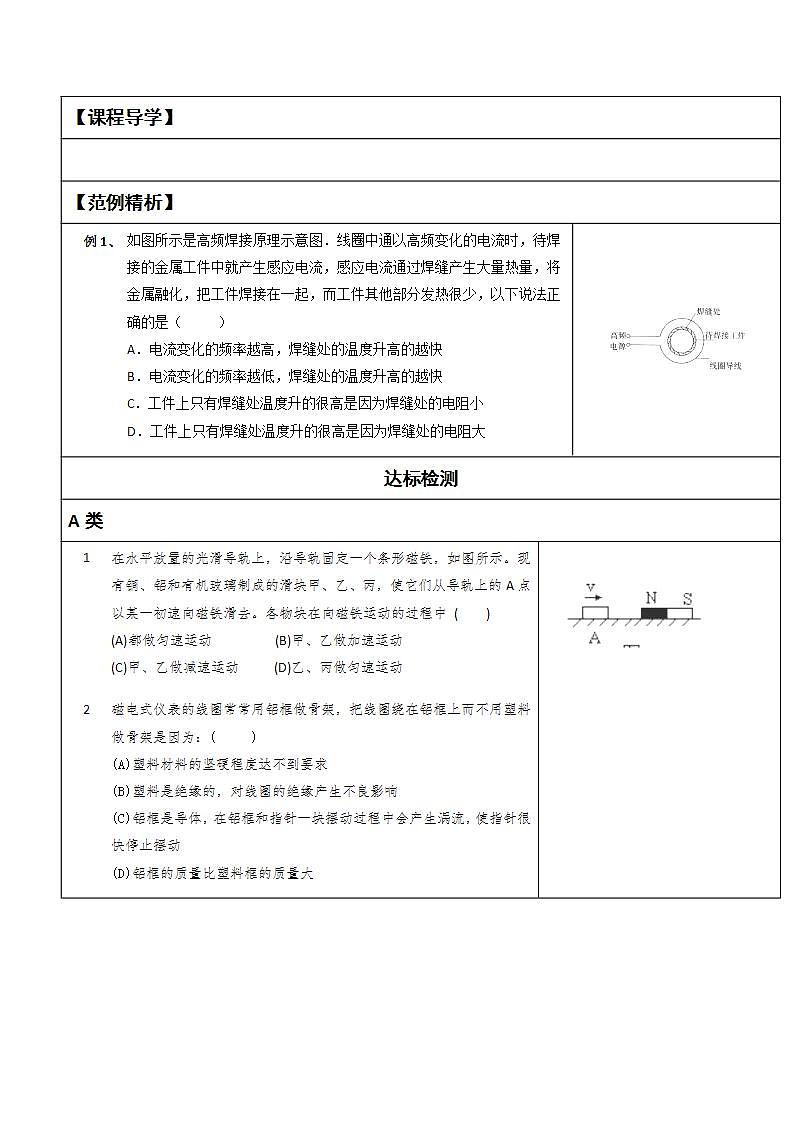

展开课题4.7涡流、电磁阻尼和电磁驱动学习目标1.知道涡流是如何产生的。2.知道涡流对我们有不利和有利的两方面,以及如何利用和防止。3.知道电磁阻尼和电磁驱动。学习重难点重点1.涡流的概念及其应用。2.电磁阻尼和电磁驱动的实例分析。难点电磁阻尼和电磁驱动的实例分析。学法指导培养学生客观、全面地认识事物的科学态度。预习评价如图所示,磁场方向垂直穿过金属圆板,当磁感应强度减小时,产生图示的感应电流,看起来就像水中旋涡,叫做 。如图所示,U型金属导轨水平放置,磁场方向竖直向下;导体棒ab以一定的初速度滑动,导体棒的速度越来越小,最后将静止;这种现象叫做 。如图所示,平行的水平金属导轨一端与电源相连接,另一端放一导体棒,磁场方向垂直导轨平面,开关闭合后,导体棒在安培力作用下会运动起来,这种现象叫做 。课堂学习流程设计【课程导学】【范例精析】如图所示是高频焊接原理示意图.线圈中通以高频变化的电流时,待焊接的金属工件中就产生感应电流,感应电流通过焊缝产生大量热量,将金属融化,把工件焊接在一起,而工件其他部分发热很少,以下说法正确的是( )A.电流变化的频率越高,焊缝处的温度升高的越快B.电流变化的频率越低,焊缝处的温度升高的越快C.工件上只有焊缝处温度升的很高是因为焊缝处的电阻小D.工件上只有焊缝处温度升的很高是因为焊缝处的电阻大达标检测A类在水平放置的光滑导轨上,沿导轨固定一个条形磁铁,如图所示。现有铜、铝和有机玻璃制成的滑块甲、乙、丙,使它们从导轨上的A点以某一初速向磁铁滑去。各物块在向磁铁运动的过程中 ( )(A)都做匀速运动 (B)甲、乙做加速运动(C)甲、乙做减速运动 (D)乙、丙做匀速运动磁电式仪表的线圈常常用铝框做骨架,把线圈绕在铝框上而不用塑料做骨架是因为:( )(A)塑料材料的坚硬程度达不到要求 (B)塑料是绝缘的,对线圈的绝缘产生不良影响(C)铝框是导体,在铝框和指针一块摆动过程中会产生涡流,使指针很快停止摆动(D)铝框的质量比塑料框的质量大如图所示,在水平通电直导线的正下方,有一半圆形光滑弧形轨道,一导体圆环自轨道右侧的P点无初速度滑下,下列判断正确的是:圆环中将有感应电流产生圆环能滑到轨道左侧与P点等高处圆环最终停到轨道最低点圆环将会在轨道上永远滑动下去变压器、电动机的线圈都是绕在铁芯上的,当线圈中通过变化的电流时,在铁芯中会产生 使铁芯发热,造成能量的浪费。一些电风扇的调速器、日光灯的镇流器是把线圈绕在铁芯上制成的,当电风扇、日光灯工作时,线圈中通过交变电流,从而产生交变的磁场,变化的磁场通过铁芯;就在铁芯中产生 ,使铁芯的温度升高。所以,电风扇、日光灯工作一段时间后,调速器、镇流器会发热。用来冶炼合金钢的真空冶炼炉,炉外绕有线圈,线圈中通有高频电流,产生的变化磁场使炉内的金属中产生 ;从而使金属的温度升高来冶炼高质量的合金。对于金属壳地雷或有较大金属零件的地雷,可以使用一种探雷器来探测,这种探雷器有一个线圈,线圈中通过变化的电流会产生变化的磁场,使埋在地下的金属壳地雷或金属零件产生 。电动机的线圈中通有电流时,磁场对线圈有安培力的作用,线圈就会转动起来,即电动机就会转动,这种作用叫做 。B类如图所示,一块长方形光滑铝板水平放在桌面上,铝板右端拼接一根与铝板等厚的条形磁铁,一质量分布均匀的闭合铝环以初速度v从板的左端沿中线向右端滚动,则( )A.铝环的滚动速度将越来越小B.铝环将保持匀速滚动C.铝环的运动将逐渐偏向条形磁铁的N极或S极D.铝环的运动速率会改变,但运动方向将不会发生改变如图所示,闭合金属环从曲面上h高处滚下,又沿曲面的另一侧上升,设环的初速为零,摩擦不计,曲面处在图示磁场中,则( )A.若是匀强磁场,环滚上的高度小于hB.若是匀强磁场,环滚上的高度等于hC.若是非匀强磁场,环滚上的高度等于hD.若是非匀强磁场,环滚上的高度小于h如图所示,在光滑水平面上固定一条形磁铁,有一小球以一定的初速度向磁铁方向运动,如果发现小球做减速运动,则小球的材料可能是( )A.铁 B.木 C.铜 D.铝如图所示,圆形金属环竖直固定穿套在光滑水平导轨上,条形磁铁沿导轨以初速度v0向圆环运动,其轴线在圆环圆心,与环面垂直,则磁铁在穿过环过程中,做 运动.(选填“加速”、“匀速”或“减速”)如图所示,在O点正下方有一个具有理想边界的磁场,铜环在A点由静止释放向右摆至最高点B.不考虑空气阻力,则下列说法正确的是( )A.A、B两点在同一水平线 B.A点高于B点C.A点低于B点 D.铜环将做等幅摆动学习反思布置作业
