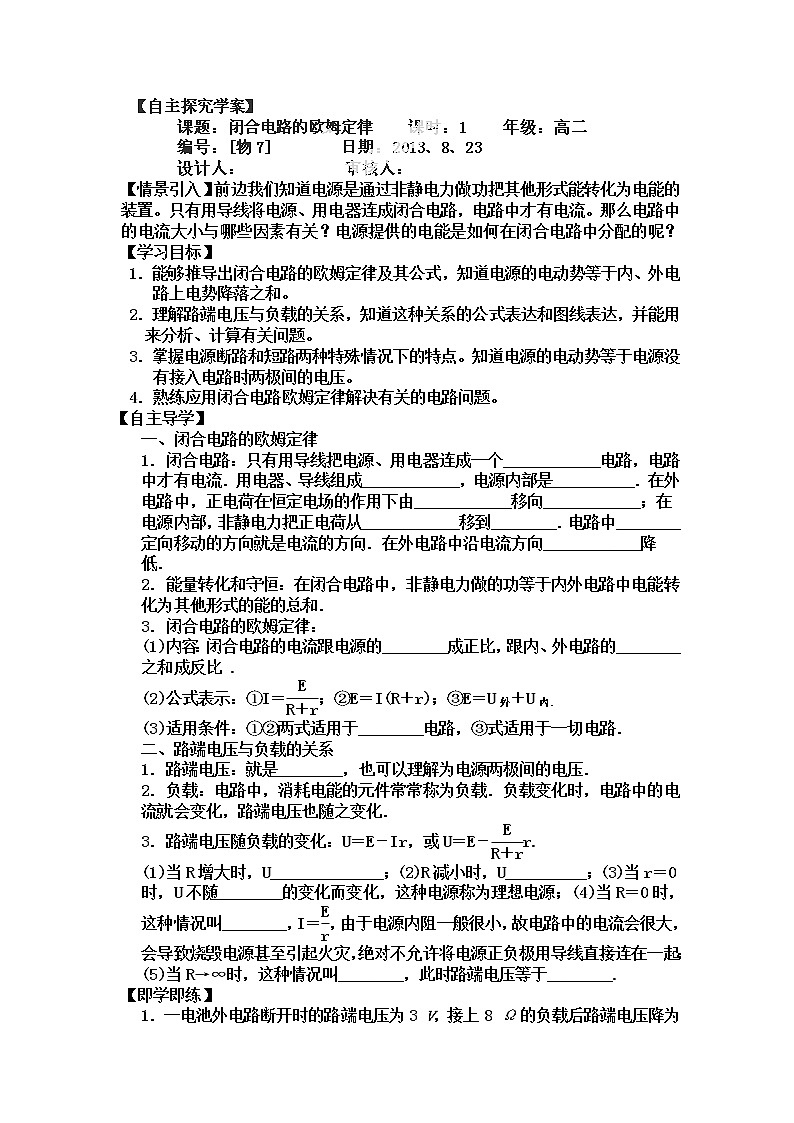

高中物理7 闭合电路欧姆定律导学案

这是一份高中物理7 闭合电路欧姆定律导学案，共2页。学案主要包含了情景引入，学习目标，自主导学，即学即练等内容，欢迎下载使用。

1．能够推导出闭合电路的欧姆定律及其公式，知道电源的电动势等于内、外电路上电势降落之和。
2．理解路端电压与负载的关系，知道这种关系的公式表达和图线表达，并能用来分析、计算有关问题。
3．掌握电源断路和短路两种特殊情况下的特点。知道电源的电动势等于电源没有接入电路时两极间的电压。
4．熟练应用闭合电路欧姆定律解决有关的电路问题。
【自主导学】
一、闭合电路的欧姆定律
1．闭合电路：只有用导线把电源、用电器连成一个____________电路，电路中才有电流．用电器、导线组成____________，电源内部是__________．在外电路中，正电荷在恒定电场的作用下由____________移向____________；在电源内部，非静电力把正电荷从____________移到________．电路中________定向移动的方向就是电流的方向．在外电路中沿电流方向____________降低．
2．能量转化和守恒：在闭合电路中，非静电力做的功等于内外电路中电能转化为其他形式的能的总和．
3．闭合电路的欧姆定律：
(1)内容：闭合电路的电流跟电源的________成正比，跟内、外电路的________之和成反比 .
(2)公式表示：①I＝eq \f(E,R＋r)；②E＝I(R＋r)；③E＝U外＋U内．
(3)适用条件：①②两式适用于________电路，③式适用于一切电路．
二、路端电压与负载的关系
1．路端电压：就是________，也可以理解为电源两极间的电压．
2．负载：电路中，消耗电能的元件常常称为负载．负载变化时，电路中的电流就会变化，路端电压也随之变化．
3．路端电压随负载的变化：U＝E－Ir，或U＝E－eq \f(E,R＋r)r.
(1)当R增大时，U______________；(2)R减小时，U__________；(3)当r＝0时，U不随________的变化而变化，这种电源称为理想电源；(4)当R＝0时，这种情况叫________，I＝eq \f(E,r)，由于电源内阻一般很小，故电路中的电流会很大，会导致烧毁电源甚至引起火灾，绝对不允许将电源正负极用导线直接连在一起；(5)当R→∞时，这种情况叫________，此时路端电压等于________.
【即学即练】
1．一电池外电路断开时的路端电压为3 V，接上8 Ω的负载后路端电压降为2.4 V，则可以判定电池的电动势E和内电阻r为( )
A．E＝2.4 V，r＝1 Ω B．E＝3 V，r＝2 Ω
C．E＝2.4 V，r＝2 Ω D．E＝3 V，r＝1 Ω
2. 如图1所示，电源电动势为E，内阻为r.当逐一闭合开关，接入灯泡增多时，以下说法正确的是( )
图1
A．灯少时各灯较亮，灯多时各灯较暗
B．灯多时各灯两端的电压较低
C．灯多时通过电源的电流较大
D．灯多时通过各灯的电流较大
3. 如图2所示，A灯和B灯都未正常发光，当滑动变阻器R的滑片P向上滑动时，两灯亮度的变化是( )
图2
A．A灯变亮，B灯变亮 B．A灯变暗，B灯变亮
C．A灯变暗，B灯变暗 D．A灯变亮，B灯变暗
4．如图3所示为某一电源的U－I曲线，由图可知( )
图3
A．电源电动势为2 V
B．电源内电阻为eq \f(1,3) Ω
C．电源短路时电流为6 A
D．电路路端电压为1 V时，电路中电流为5 A
5.如图4所示是一个实验电路图．当滑动触头由a端滑向b端的过程中，下列表述正确的是( )
图4
A．路端电压变小 B．电流表的示数变大
C．电源内阻消耗的功率变小 D．电路的总电阻变大
