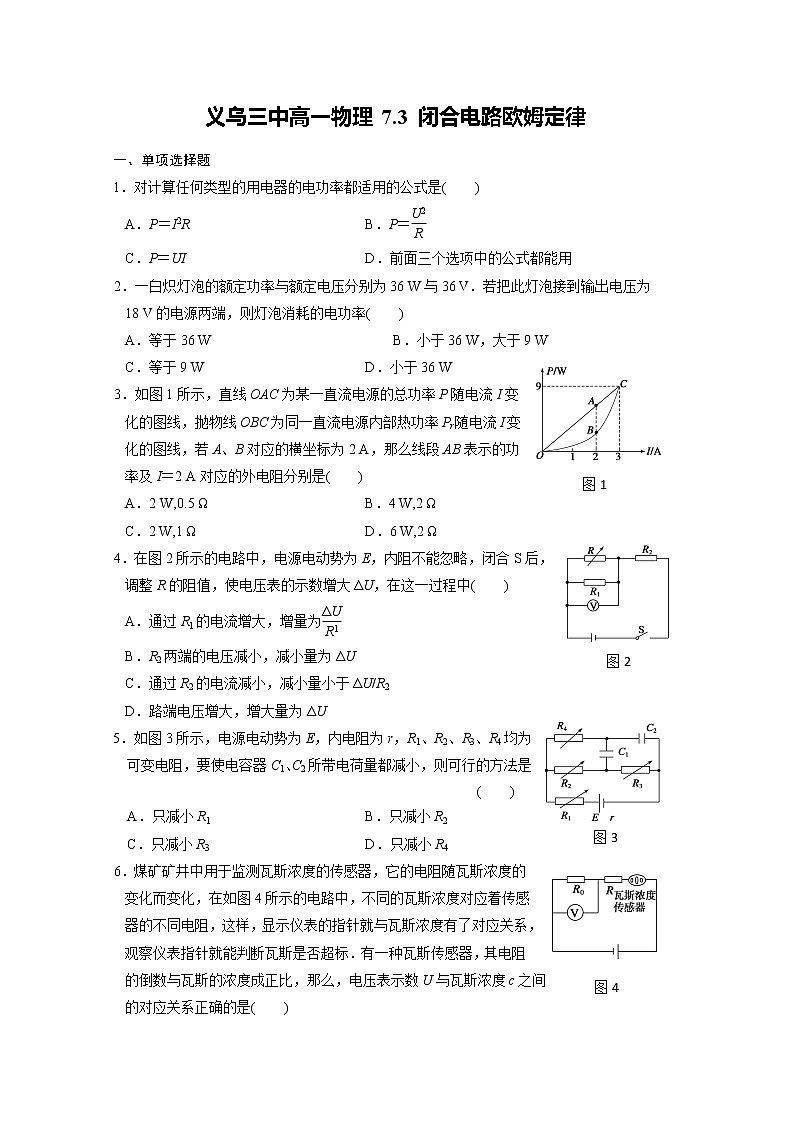

2020-2021学年7 闭合电路欧姆定律课后练习题

这是一份2020-2021学年7 闭合电路欧姆定律课后练习题，共3页。试卷主要包含了单项选择题，多项选择题，非选择题等内容，欢迎下载使用。

1．对计算任何类型的用电器的电功率都适用的公式是( )
A．P＝I2RB．P＝eq \f(U2,R)
C．P＝UID．前面三个选项中的公式都能用
2．一白炽灯泡的额定功率与额定电压分别为36 W与36 V．若把此灯泡接到输出电压为
18 V的电源两端，则灯泡消耗的电功率( )
A．等于36 W B．小于36 W，大于9 W
C．等于9 W D．小于36 W
图1
3．如图1所示，直线OAC为某一直流电源的总功率P随电流I变化的图线，抛物线OBC为同一直流电源内部热功率Pr随电流I变化的图线，若A、B对应的横坐标为2 A，那么线段AB表示的功率及I＝2 A对应的外电阻分别是( )
A．2 W,0.5 Ω B．4 W,2 Ω
C．2 W,1 Ω D．6 W,2 Ω
4．在图2所示的电路中，电源电动势为E，内阻不能忽略，闭合S后，调整R的阻值，使电压表的示数增大ΔU，在这一过程中( )
图2
A．通过R1的电流增大，增量为eq \f(ΔU,R1)
B．R2两端的电压减小，减小量为ΔU
C．通过R2的电流减小，减小量小于ΔU/R2
D．路端电压增大，增大量为ΔU
5．如图3所示，电源电动势为E，内电阻为r，R1、R2、R3、R4均为
可变电阻，要使电容器C1、C2所带电荷量都减小，则可行的方法是
( )
图3
A．只减小R1B．只减小R2
C．只减小R3D．只减小R4
图4
6．煤矿矿井中用于监测瓦斯浓度的传感器，它的电阻随瓦斯浓度的变化而变化，在如图4所示的电路中，不同的瓦斯浓度对应着传感器的不同电阻，这样，显示仪表的指针就与瓦斯浓度有了对应关系，观察仪表指针就能判断瓦斯是否超标．有一种瓦斯传感器，其电阻的倒数与瓦斯的浓度成正比，那么，电压表示数U与瓦斯浓度c之间的对应关系正确的是( )
A．U越大，表示c越大，c与U成正比
B．U越大，表示c越小，c与U成反比
C．U越大，表示c越大，但是c与U不成正比
D．U越大，表示c越小，但是c与U不成反比
二、多项选择题
7．按图5所示的电路连接各元件后，闭合开关S，L1、L2两灯泡都能发光．在保证灯泡安全的前提下，当滑动变阻器的滑动头向左移动时，下列判断正确的是( )
图5
A．L1变暗 B．L1变亮
C．L2变暗 D．L2变亮
8．在图6所示的电路中，灯泡L的电阻大于电源的内阻r，闭合电键S，将滑动变阻器滑片P向左移动一段距离后，下列结论正确的是( )
A．灯泡L变亮
B．电源的输出功率变小
图6
C．电容器C上电荷量减少
D．电流表读数变小，电压表读数变大
9．图7中A为理想电流表，V1和V2为理想电压表，R1为定值电阻，R2为可变电阻，电源E内阻不计，则( )
图7
A． R2不变时，V2读数与A读数之比等于R1
B．R2不变时，V1示数与A示数之比等于R1
C．R2改变一定量时，V2读数的变化量与A读数的变化量之比的绝对值等于R1
D．R2改变一定量时，V1读数的变化量与A读数的变化量之比的绝对值等于R1
三、非选择题
10．如图8所示的电路中，电源电动势E＝10 V，内阻r＝1 Ω，电容器的电容C＝40 μF，电阻R1＝R2＝4 Ω，R3＝5 Ω.接通电键S，待电路稳定后，求：
图8
(1)理想电压表V的读数；
(2)电容器的带电荷量．
11．如图9所示，已知保护电阻R0＝0.5 Ω，E＝6 V，r＝1 Ω.求：
(1)当电阻箱R的读数为多少时，电源输出功率P出最大，并求这个最大值．
图9
(2)当电阻箱R读数为多少时，电阻箱R消耗的功率PR最大，并求这个最大值．
(3)当电阻箱R读数为多少时，保护电阻R0消耗的功率最大，并求这个最大值．
(4)设电阻箱R的变化范围为0～10 Ω，分别求R的读数为多少时，电源内阻消耗的功率最大和最小，并求这两个值．
答案
1．C 2．B 3.A 4．A 5．B 6．C 7．AD 8．BD 9．BCD
10．(1)5 V (2)1.6×10－4 C
11．(1)0.5 Ω 9 W (2)1.5 Ω 6 W (3)0 8 W (4)当R＝10 Ω时，Pmin＝0.27 W 当R＝0时，Pmax＝16 W
