高中物理5 焦耳定律同步训练题

这是一份高中物理5 焦耳定律同步训练题，共4页。试卷主要包含了单项选择题，多项选择题，非选择题等内容，欢迎下载使用。

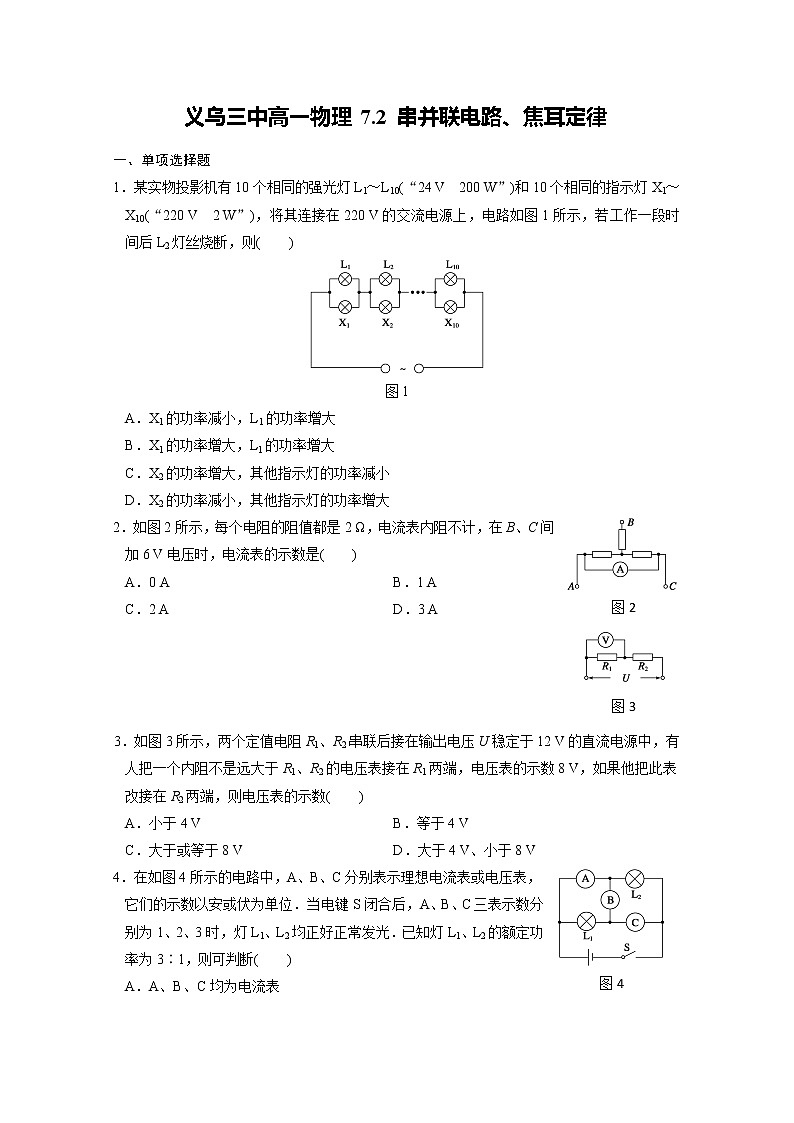

1．某实物投影机有10个相同的强光灯L1～L10(“24 V 200 W”)和10个相同的指示灯X1～X10(“220 V 2 W”)，将其连接在220 V的交流电源上，电路如图1所示，若工作一段时间后L2灯丝烧断，则( )
图1
A．X1的功率减小，L1的功率增大
B．X1的功率增大，L1的功率增大
C．X2的功率增大，其他指示灯的功率减小
D．X2的功率减小，其他指示灯的功率增大
2．如图2所示，每个电阻的阻值都是2 Ω，电流表内阻不计，在B、C间加6 V电压时，电流表的示数是( )
图2
A．0 A B．1 A
C．2 A D．3 A
图3
3．如图3所示，两个定值电阻R1、R2串联后接在输出电压U稳定于12 V的直流电源中，有人把一个内阻不是远大于R1、R2的电压表接在R1两端，电压表的示数8 V，如果他把此表改接在R2两端，则电压表的示数( )
A．小于4 V B．等于4 V
C．大于或等于8 V D．大于4 V、小于8 V
图4
4．在如图4所示的电路中，A、B、C分别表示理想电流表或电压表，它们的示数以安或伏为单位．当电键S闭合后，A、B、C三表示数分别为1、2、3时，灯L1、L2均正好正常发光．已知灯L1、L2的额定功率为3∶1，则可判断( )
A．A、B、C均为电流表
B．A、B、C均为电压表
C．B为电流表，A、C均为电压表
D．B为电压表，A、C均为电流表

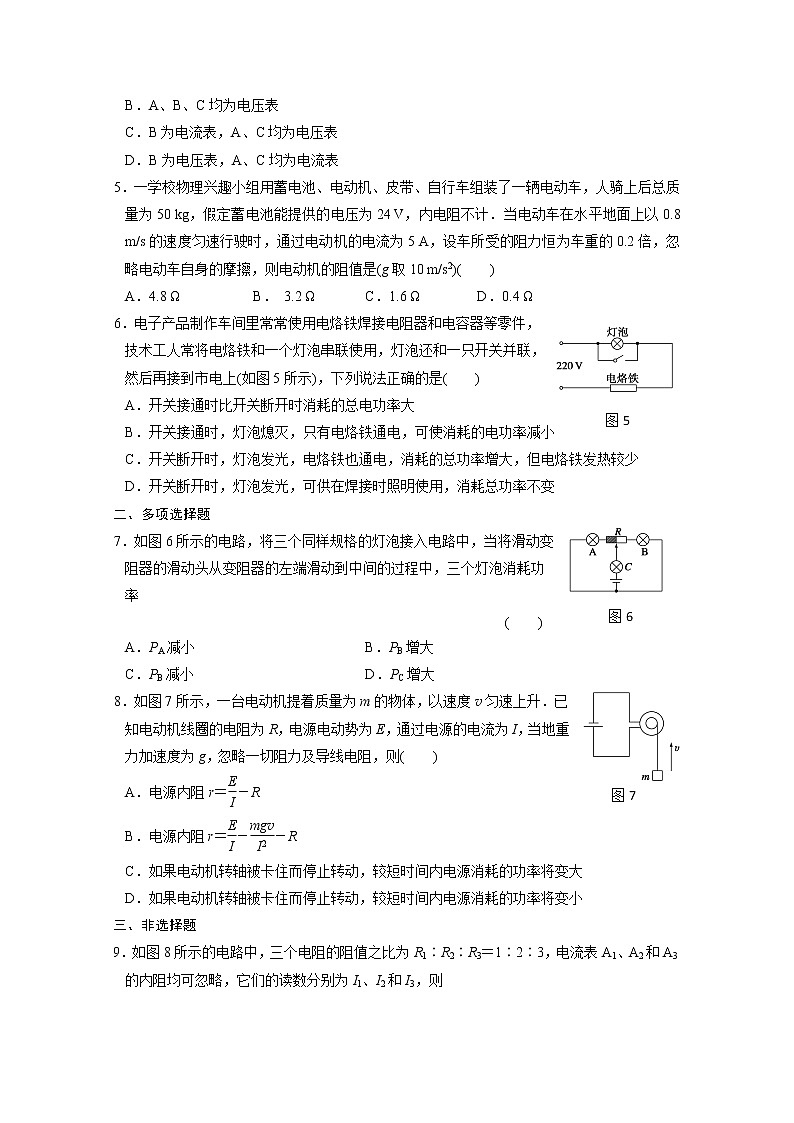

5．一学校物理兴趣小组用蓄电池、电动机、皮带、自行车组装了一辆电动车，人骑上后总质量为50 kg，假定蓄电池能提供的电压为24 V，内电阻不计．当电动车在水平地面上以0.8 m/s的速度匀速行驶时，通过电动机的电流为5 A，设车所受的阻力恒为车重的0.2倍，忽略电动车自身的摩擦，则电动机的阻值是(g取10 m/s2)( )
A．4.8 Ω B． 3.2 Ω C．1.6 Ω D．0.4 Ω
图5
6．电子产品制作车间里常常使用电烙铁焊接电阻器和电容器等零件，技术工人常将电烙铁和一个灯泡串联使用，灯泡还和一只开关并联，然后再接到市电上(如图5所示)，下列说法正确的是( )
A．开关接通时比开关断开时消耗的总电功率大
B．开关接通时，灯泡熄灭，只有电烙铁通电，可使消耗的电功率减小
C．开关断开时，灯泡发光，电烙铁也通电，消耗的总功率增大，但电烙铁发热较少
D．开关断开时，灯泡发光，可供在焊接时照明使用，消耗总功率不变
二、多项选择题
图6
7．如图6所示的电路，将三个同样规格的灯泡接入电路中，当将滑动变阻器的滑动头从变阻器的左端滑动到中间的过程中，三个灯泡消耗功率
( )
A．PA减小B．PB增大
C．PB减小D．PC增大
8．如图7所示，一台电动机提着质量为m的物体，以速度v匀速上升．已知电动机线圈的电阻为R，电源电动势为E，通过电源的电流为I，当地重力加速度为g，忽略一切阻力及导线电阻，则( )
图7
A．电源内阻r＝eq \f(E,I)－R
B．电源内阻r＝eq \f(E,I)－eq \f(mgv,I2)－R
C．如果电动机转轴被卡住而停止转动，较短时间内电源消耗的功率将变大
D．如果电动机转轴被卡住而停止转动，较短时间内电源消耗的功率将变小
三、非选择题
9．如图8所示的电路中，三个电阻的阻值之比为R1∶R2∶R3＝1∶2∶3，电流表A1、A2和A3的内阻均可忽略，它们的读数分别为I1、I2和I3，则
图8
(1)I1∶I2∶I3＝____∶____∶____；
(2)如果把图中的电流表A1和A2换成内阻非常大的电压表V1和V2，则它们的示数U1和U2及总电压U的比值U1∶U2∶U＝____∶____∶____.
10．一辆电动自行车的铭牌上给出了如下的技术参数表：
质量为M＝70 kg的人骑此电动自行车沿平直公路行驶，所受阻力恒为车和人总重的0.020倍．若取g＝10 m/s2，那么在此人行驶的过程中，则：(结果保留两位有效数字)
(1)此车电动机在额定电压下正常工作的效率有多高？
(2)在电动机以额定功率提供动力的情况下，此人骑车行驶的最大速度为多大？
(3)假设电动机正常工作时，损失的功率有80%是由于电动机绕线电阻生热而产生的，则电动机的绕线电阻为多大？
答案
1．C 2．B 3．A 4．D 5．C 6．A 7．AB 8．BC
9．(1)5∶9∶11 (2)3∶5∶6
10．(1)87% (2)5.5 m/s (3)1.0 Ω
规格
后轮驱动直流电动机
车型
26″电动自行车
额定电压下
的输出功率
110 W
整车质量
30 kg
额定电压
36 V
最大载重
120 kg
额定电流
3.5 A
