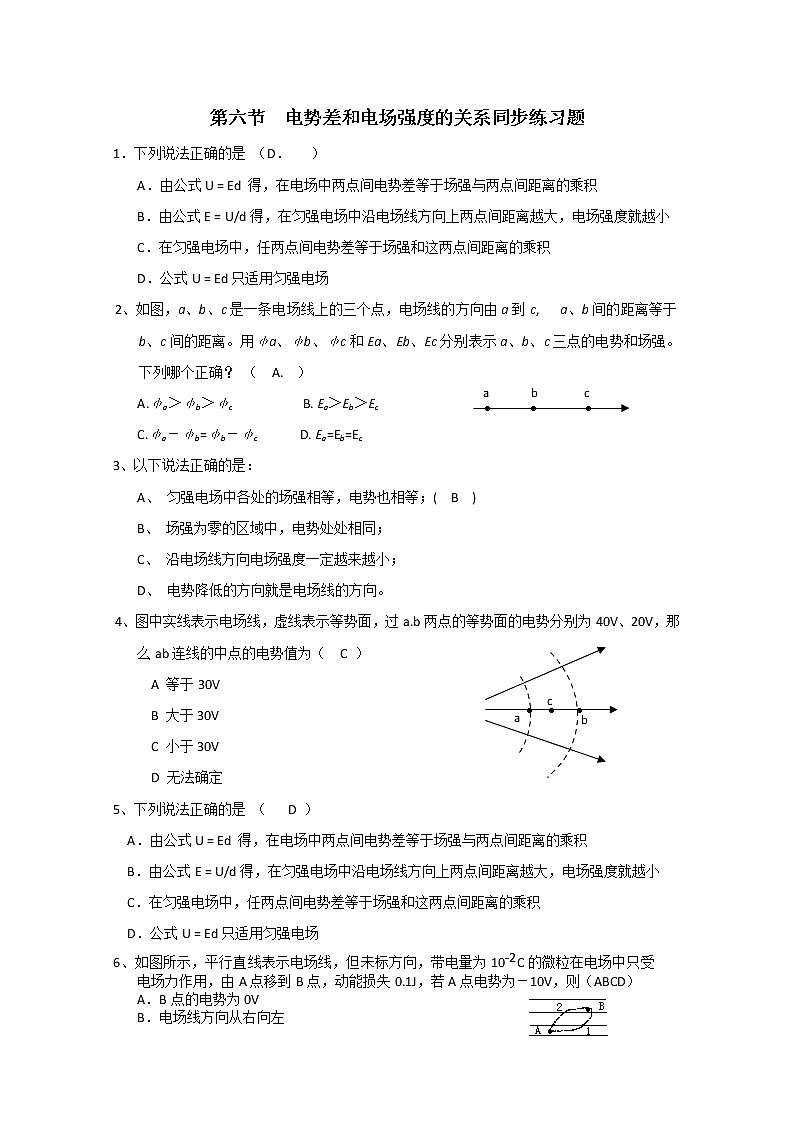

物理选修36 电势差与电场强度的关系测试题

这是一份物理选修36 电势差与电场强度的关系测试题，共4页。试卷主要包含了下列说法正确的是等内容，欢迎下载使用。
A．由公式U = Ed 得，在电场中两点间电势差等于场强与两点间距离的乘积
B．由公式E = U/d得，在匀强电场中沿电场线方向上两点间距离越大，电场强度就越小
C．在匀强电场中，任两点间电势差等于场强和这两点间距离的乘积
D．公式U = Ed只适用匀强电场
a
b
c
2、如图，a、b、c是一条电场线上的三个点，电场线的方向由a到c, a、b间的距离等于b、c间的距离。用φa、φb、φc和Ea、Eb、Ec分别表示a、b、c三点的电势和场强。下列哪个正确？ （ A. ）
A.φa＞φb＞φc B. Ea＞Eb＞Ec
C.φa－φb=φb－φc D. Ea=Eb=Ec
3、以下说法正确的是：
A、 匀强电场中各处的场强相等，电势也相等；( B )
B、 场强为零的区域中，电势处处相同；
C、 沿电场线方向电场强度一定越来越小；
D、 电势降低的方向就是电场线的方向。
a
b
c
4、图中实线表示电场线，虚线表示等势面，过a.b两点的等势面的电势分别为40V、20V，那么ab连线的中点的电势值为（ C ）
A 等于30V
B 大于30V
C 小于30V
D 无法确定
5、下列说法正确的是 （ D ）
A．由公式U = Ed 得，在电场中两点间电势差等于场强与两点间距离的乘积
B．由公式E = U/d得，在匀强电场中沿电场线方向上两点间距离越大，电场强度就越小
C．在匀强电场中，任两点间电势差等于场强和这两点间距离的乘积
D．公式U = Ed只适用匀强电场
6、如图所示，平行直线表示电场线，但未标方向，带电量为10-2C的微粒在电场中只受电场力作用，由A点移到B点，动能损失0.1J，若A点电势为－10V，则（ABCD）
A．B点的电势为0V
B．电场线方向从右向左
C．微粒的运动轨迹可能是轨迹1
D．微粒的运动轨迹可能是轨迹2
a
b
c

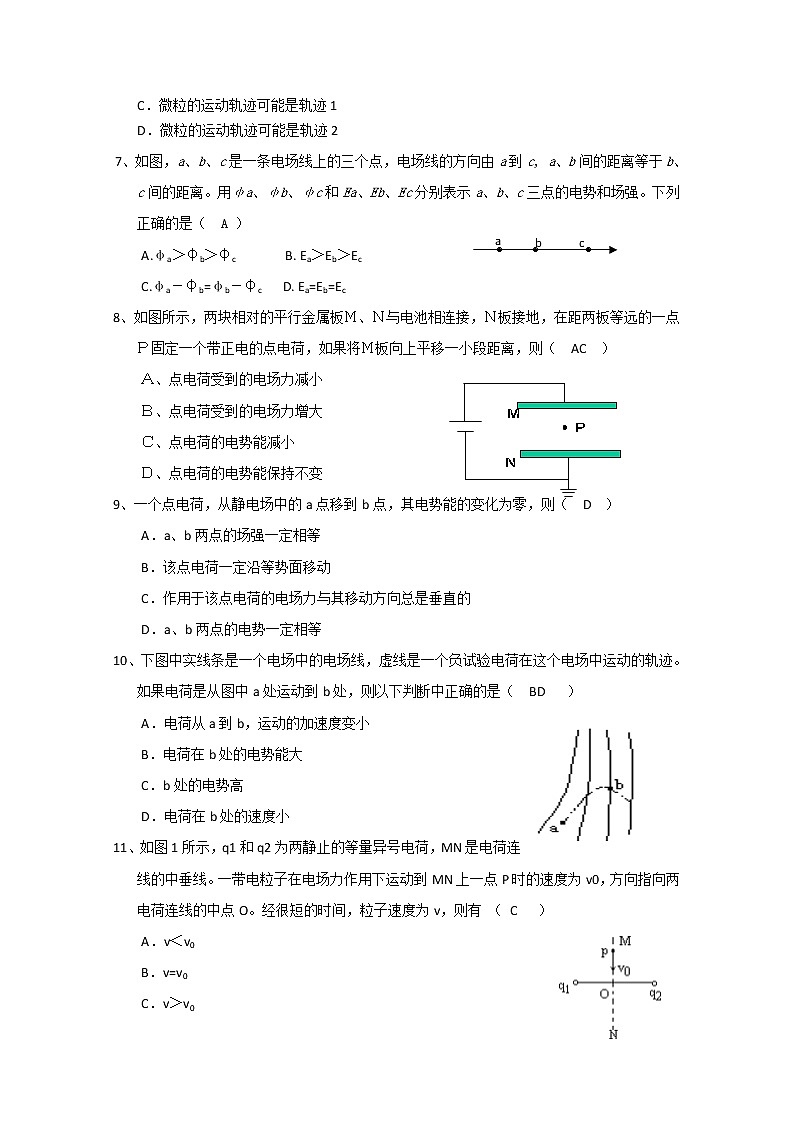

7、如图，a、b、c是一条电场线上的三个点，电场线的方向由a到c, a、b间的距离等于b、c间的距离。用φa、φb、φc和Ea、Eb、Ec分别表示a、b、c三点的电势和场强。下列正确的是（ A ）
A.φa＞φb＞φc B. Ea＞Eb＞Ec
C.φa－φb=φb－φc D. Ea=Eb=Ec
8、如图所示，两块相对的平行金属板Ｍ、Ｎ与电池相连接，Ｎ板接地，在距两板等远的一点Ｐ固定一个带正电的点电荷，如果将Ｍ板向上平移一小段距离，则（ AC ）
Ｍ
Ｎ
Ｐ
Ａ、点电荷受到的电场力减小
Ｂ、点电荷受到的电场力增大
Ｃ、点电荷的电势能减小
Ｄ、点电荷的电势能保持不变
9、一个点电荷，从静电场中的a点移到b点，其电势能的变化为零，则（ D ）
A．a、b两点的场强一定相等
B．该点电荷一定沿等势面移动
C．作用于该点电荷的电场力与其移动方向总是垂直的
D．a、b两点的电势一定相等
10、下图中实线条是一个电场中的电场线，虚线是一个负试验电荷在这个电场中运动的轨迹。如果电荷是从图中a处运动到b处，则以下判断中正确的是（ BD ）
A．电荷从a到b，运动的加速度变小
B．电荷在b处的电势能大
C．b处的电势高
D．电荷在b处的速度小
11、如图1所示，q1和q2为两静止的等量异号电荷，MN是电荷连线的中垂线。一带电粒子在电场力作用下运动到MN上一点P时的速度为v0，方向指向两电荷连线的中点O。经很短的时间，粒子速度为v，则有 （ C ）
A．v＜v0
B．v=v0
C．v＞v0
D．无法确定
12、图中A．B、C三点都在匀强电场中，已知AC⊥BC，∠ABC=60°，BC=20cm．把一个电量q=10－5C的正电荷从A移到B，电场力做功为零；从B移到C，电场力做功为－1.73×10－3J，则该匀强电场的场强大小和方向是 （ D ）
A．865V／m，垂直AC向左
B．865V／m，垂直 AC向右
C．1000V／m，垂直 AB斜向上
D．1000V／m，垂直 AB斜向下
13、在电场强度为600 N/C的匀强电场中，A、B两点相距5 cm，若A、B两点连线是沿着电场方向时，则A、B两点的电势差是____30___ V。若A、B两点连线与电场方向成60°时， 则A、B两点的电势差是____15____V；若A、B两点连线与电场方向垂直时，则A、B两点的电势差是___0_____V。
A
B
C
14、如图所示，是一个带负电的空心金属球壳，A点在球内，B点在球外表面，比较图中A、B、C、D四点，场强最大的是 B ，场强最小的是 A ，电势最高的是 D ，一个负电荷在A、B、C、D四点中 A、B 点具有电势能最大。
15、如图所示，地面上方有匀强电场，取场中一点O为圆心在竖直面内作半径R=0.1m的圆，圆平面与电场方向平行。在O点固定电量Q=5×10-4C的正点电荷，将质量为m=3g，电量q=2×10-10C的带电小球放在圆周上的a点时，它恰好静止。若让带电小球从a点缓慢移至圆周最高点b时，外力需做多少功？
D
答案：W外=9×10-3J
16、两平行金属板A、B相距d=3cm，接在电压U=12V的电池组上，电池组的中点接地．
（1）计算两板间场强；
（2）在距A板d′=1cm处平行板面插入一块薄金属片C，计算AC、CB两区域的场强及AC、CB间电势差；
（3）把C板接地后，AC、CB两区域的场强有何变化？
解（1）E=U/d=12V/0.03m=400V/m
(2)由于金属片很薄，故AB间的场强不变。UAC=Ed’=4V，UCB=8V
(3)C接地则UAC=6V，UCB=6V故EAC=UAC/d’=600V/m，ECB=300V/m
