云南省昆明市五华区2021-2022学年九年级上学期期中考试物理试题（Word版含解析）

这是一份云南省昆明市五华区2021-2022学年九年级上学期期中考试物理试题（Word版含解析），共21页。试卷主要包含了选择题，填空题，作图，综合题等内容，欢迎下载使用。

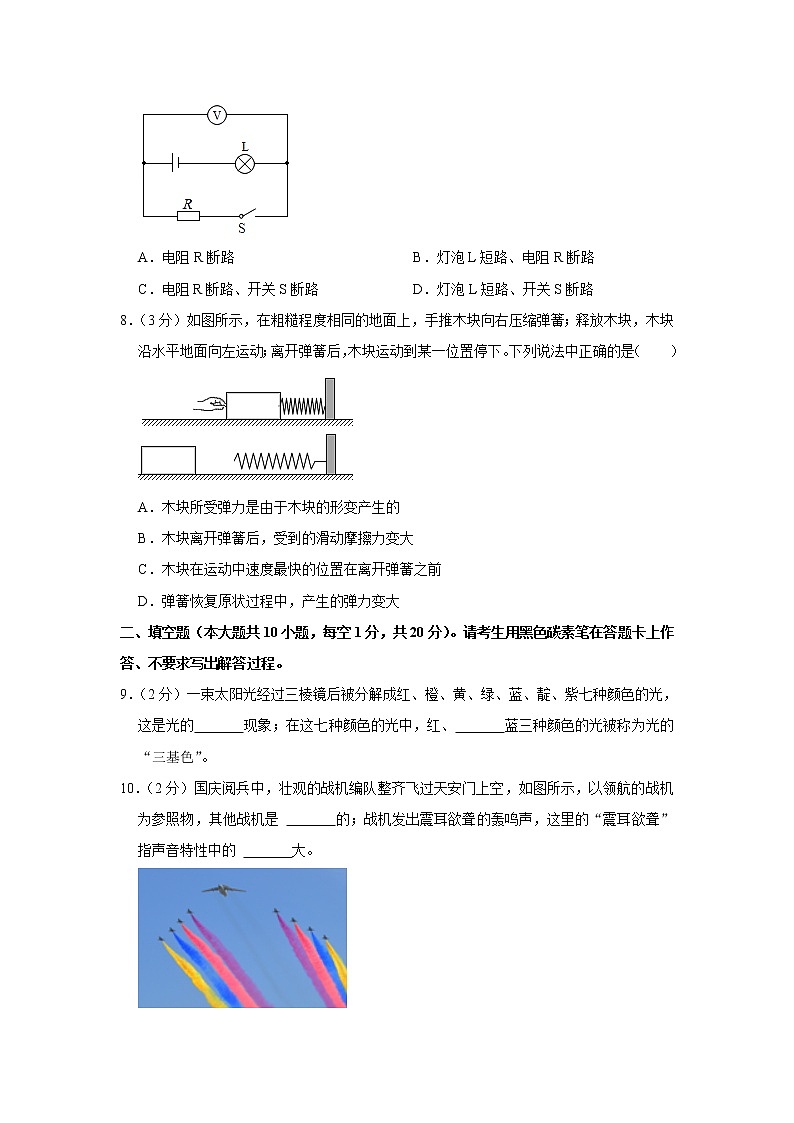

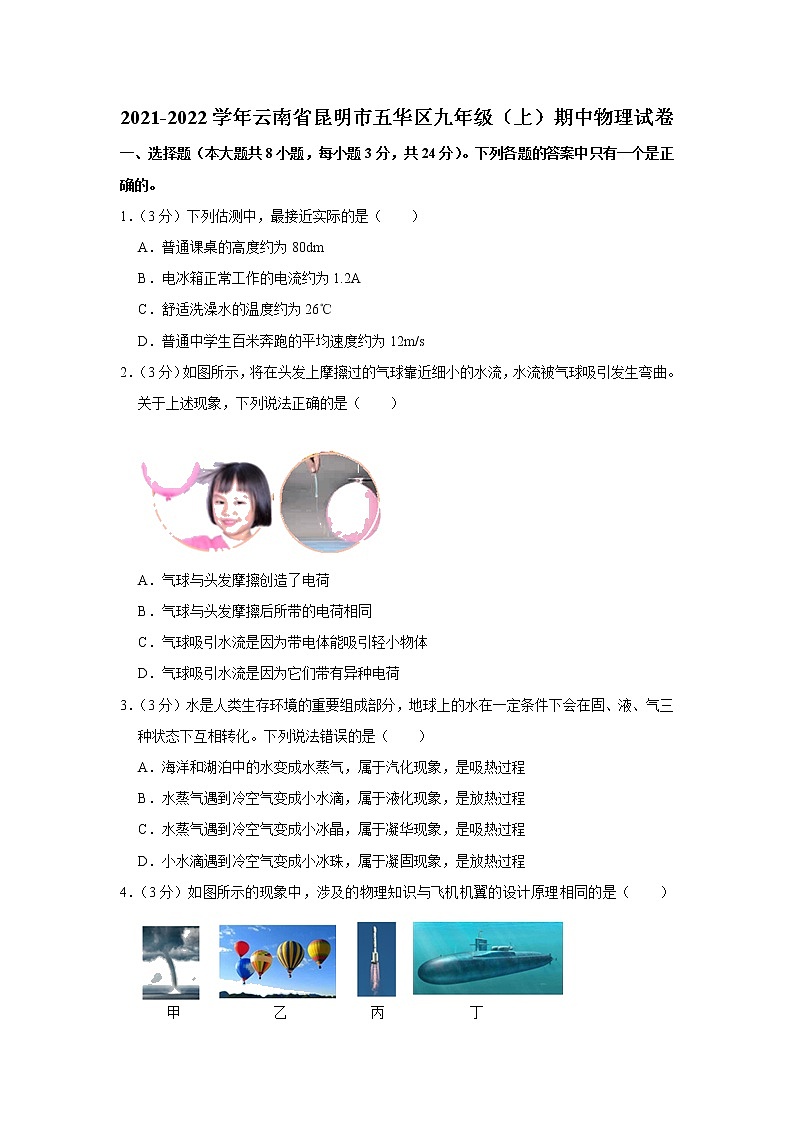

2021-2022学年云南省昆明市五华区九年级（上）期中物理试卷一、选择题（本大题共8小题，每小题3分，共24分）。下列各题的答案中只有一个是正确的。1．（3分）下列估测中，最接近实际的是（　　）A．普通课桌的高度约为80dm B．电冰箱正常工作的电流约为1.2A C．舒适洗澡水的温度约为26℃ D．普通中学生百米奔跑的平均速度约为12m/s2．（3分）如图所示，将在头发上摩擦过的气球靠近细小的水流，水流被气球吸引发生弯曲。关于上述现象，下列说法正确的是（　　）A．气球与头发摩擦创造了电荷 B．气球与头发摩擦后所带的电荷相同 C．气球吸引水流是因为带电体能吸引轻小物体 D．气球吸引水流是因为它们带有异种电荷3．（3分）水是人类生存环境的重要组成部分，地球上的水在一定条件下会在固、液、气三种状态下互相转化。下列说法错误的是（　　）A．海洋和湖泊中的水变成水蒸气，属于汽化现象，是吸热过程 B．水蒸气遇到冷空气变成小水滴，属于液化现象，是放热过程 C．水蒸气遇到冷空气变成小冰晶，属于凝华现象，是吸热过程 D．小水滴遇到冷空气变成小冰珠，属于凝固现象，是放热过程4．（3分）如图所示的现象中，涉及的物理知识与飞机机翼的设计原理相同的是（　　）A．图甲中龙卷风吸水升空 B．图乙中热气球升空 C．图丙中火箭升空 D．图丁中潜水艇上浮5．（3分）如图所示，下列各种与热有关的现象中，说法错误的是（　　）A．图甲，手迅速向下压活塞，筒内硝化棉燃烧，是利用做功改变内能 B．图乙，炽热的岩浆有内能，皑皑白雪无内能 C．图丙，燃气推动活塞向下运动，是汽油机的做功冲程 D．图丁，两块表面干净压紧的铅块下吊重物不能分开，说明分子间存在引力6．（3分）某同学利用水凸透镜（注射器和弹性膜制成的凸透镜）、蜡烛、光屏、光具座等器材进行探究，此时光屏上能成清晰的像（图中未画出），如图所示。下列说法正确的是（　　）A．此时水凸透镜的焦距为20cm B．用注射器向水凸透镜中注入水后，水凸透镜的焦距变大 C．蜡烛和凸透镜位置不变，向水透镜中注水，光屏向右移动才能再次得到清晰的像 D．向水透镜中注水，观察成像特点的变化，可以模拟近视眼的成因7．（3分）如图所示，闭合开关S，灯L发光一段时间后熄灭，电压表示数变大，小马为查找电路故障原因，他将导线接在灯泡L两端时，发现灯泡不亮，电压表示数不变；将导线接在开关S两端时，发现灯泡不亮，电压表示数不变；将导线接在电阻R两端时，发现灯泡不亮，电压表示数不变；将导线接在电阻R和开关S两端时，灯泡发光，电压表示数变为零。则故障的原因可能是（　　）A．电阻R断路 B．灯泡L短路、电阻R断路 C．电阻R断路、开关S断路 D．灯泡L短路、开关S断路8．（3分）如图所示，在粗糙程度相同的地面上，手推木块向右压缩弹簧；释放木块，木块沿水平地面向左运动；离开弹簧后，木块运动到某一位置停下。下列说法中正确的是（　　）A．木块所受弹力是由于木块的形变产生的 B．木块离开弹簧后，受到的滑动摩擦力变大 C．木块在运动中速度最快的位置在离开弹簧之前 D．弹簧恢复原状过程中，产生的弹力变大二、填空题（本大题共10小题，每空1分，共20分）。请考生用黑色碳素笔在答题卡上作答、不要求写出解答过程。9．（2分）一束太阳光经过三棱镜后被分解成红、橙、黄、绿、蓝、靛、紫七种颜色的光，这是光的　   　现象；在这七种颜色的光中，红、　   　蓝三种颜色的光被称为光的“三基色”。10．（2分）国庆阅兵中，壮观的战机编队整齐飞过天安门上空，如图所示，以领航的战机为参照物，其他战机是 　   　的；战机发出震耳欲聋的轰鸣声，这里的“震耳欲聋”指声音特性中的 　   　大。11．（2分）完全燃烧7kg的干木柴放出的热量是8.4×107J，若只完全燃烧其中十分之一的干木柴放出的热量被温度为10℃、质量为100kg的水全部吸收，可使水的温度升高 　   　℃，剩余干木柴的热值是 　   　J/kg。c水＝4.2×103J/（kg•℃）12．（2分）如图所示，闭合开关S，滑动变阻器的滑片P向右移动时，电流表A的示数 　   　，电压表V的示数 　   　。（两空均选填“变大”、“不变”或“变小”）13．（2分）如图甲所示，A、B两容器内盛着液面相平的水，两容器间用一斜管相连，当开关K打开后，水将 　   　（选填“由A流向B”、“由B流向A”或“不流动”）；图乙为液压机原理图，液压机内装有同种液体，活塞A、B的面积SA：SB＝1：6，当用50N的力作用在活塞A上，活塞B能举起 　   　N的物体。（不计摩擦和活塞重力）14．（2分）如图（a）所示，长度相同、粗细不同的同种金属棒AB和CD串联在电路中，则通过AB的电流　   　通过CD的电流（选填“大于”、“等于”或“小于”），用电压表测得AB和CD两端的电压如图（b）所示，则AB两端的电压为　   　伏。15．（2分）如图，乒乓球从水里上浮直至漂浮在水面上，乒乓球在A位置时受到的浮力为FA，水对杯压强为pA；在B位置时受到的浮力为FB，水对杯底压强为pB，则它们的大小关系是FA　   　FB，pA　   　pB（选填“大于”、“等于”或“小于”）。16．（2分）如图所示，小马同学用一个 　   　滑轮拉水平地面上重为600N的物体；当他用520N的力拉绳子时，物体对水平地面的压力为 　   　N。（不计绳重与摩擦）17．（2分）如图所示是小球在地面弹跳的频闪照片，A、B两点高度相同，小球在下降过程中重力势能 　   　（选填“增大”、“减小”或“不变”），A位置机械能 　   　B位置机械能。（选填“大于”、“等于”或“小于”）18．（2分）小强和小伙伴们玩物理游戏，他们用同种材料做成了一个空心球和一个实心球，A球质量为126g、体积为14cm3，B球质量为72g、体积为12cm3，聪明的小强计算出该材料的密度是 　   　g/cm3，空心球的空心部分体积是 　   　cm3。三、作图、实验与探究题（本大题共6小题，共31分）。19．（3分）图中温度计的示数是 　   　，20．（3分）图中在B点施加一个动力F使杠杆平衡，请画出F1的力臂L1；21．（3分）在图中画出一个在浓盐水中加速上浮的鸡蛋的受力示意图。22．（7分）如图所示，小马利用甲、乙、丙三套相同的装置，完成下面两个实验。（实验中不计热量损失）（1）为了比较水和煤油吸热本领的大小，他应选择甲、乙、丙中的 　   　两套装置；①实验中控制水和煤油的质量、初温相同，分别用两个相同的加热器对其加热，加热时间越长，表明液体吸收的热量 　   　；②实验完成后作出了水和煤油温度随时间变化的图像，如图丁所示，可判断出 　   　温度升高得更快；（2）为比较燃料燃烧释放热量的能力，小马选择了乙、丙两套装置。他分别在加热器中放入相同质量的不同燃料，对质量和初温相等的煤油加热，直至燃料完全燃烧，测得实验数据如表所示：燃料质量/g温度计示数变化/℃温度计2温度计3157.52101531522.5①实验通过 　   　（选填“加热时间”或“温度计示数变化”）来比较不同燃料完全燃烧放出热量的多少；②分析实验数据可知，完全燃烧相同质量的不同燃料放出的热量 　   　（选填“相同”或“不同”）；完全燃烧同种燃料，所燃烧燃料的质量越大，放出的热量 　   　；③同种燃料完全燃烧放出的热量与所用该燃料的质量之比不变，物理学中用 　   　来表示燃料的这种特性。23．（8分）为了探究光的反射规律，小明将一个平面镜放在水平桌面上，再把纸板放置在平面镜上，如图1甲所示。（1）让一束光紧贴着左右两侧在同一平面的纸板左侧，沿某一角度入射到O点，在纸板右侧上没有观察到反射光，原因可能是 　   　；（2）正确操作实验，并在纸板上记录每次光的径迹，如图1乙所示。取下纸板，接下来量出每条光线与 　   　的夹角，记录并分析得到反射角等于入射角的结论；（3）接着他用如图2甲所示的装置探究“平面镜成像的特点”；①实验时，用透明玻璃板的目的是 　   　；②把一支点燃的蜡烛A竖直立在玻璃板前面，再拿一支外形完全相同的 　   　（选填“点燃”或“不点燃”）的蜡烛B竖直立在玻璃板后面移动，直到看上去它跟蜡烛A的像完全 　   　，说明平面镜所成的像与物的大小 　   　；③把光屏放在玻璃板后，无论如何移动光屏，都不能承接到蜡烛A的像，说明平面镜所成的像是 　   　像；④如图2乙所示，将一枚硬币放在竖直的平面镜前，硬币的像在a处；将平面镜平移至如图2丙所示的位置时，则 　   　（选填字母代号）。A.硬币成像在a处B.硬币成像在b处C.硬币成像在c处D.硬币无法通过平面镜成像24．（7分）学习了电学知识后，小江同学动手制作一个可调节亮度的观赏灯，连接了如图1所示的电路。（1）小江在AB之间接入一个阻值为R的电阻后，闭合开关，灯泡发出明亮的光；他想把灯光调暗一些，应先 　   　开关，然后更换一个阻值更 　   　的电阻；（2）制作过程中，他尝试着更换不同材料，不同长度和不同粗细的电阻丝进行实验，他觉得每次都要更换电阻丝才能实现调节灯泡的亮度很麻烦。请教老师后，他只用一根电阻丝的情况下，可以通过对折电阻丝或改变 　   　来改变电阻的大小从而调节灯泡的亮暗；（3）为了使调节灯泡亮暗的范围大一些，他应选择下表中长度和横截面积都相同的 　   　材料做电阻丝；几种长1m、横截面积1mm2的导体材料在20℃时的电阻材料电阻R/Ω材料电阻R/Ω铜0.017镍铬合金1.09～1.12铝0.027电木104～108铁0.096橡胶107～1010（4）他将选出来的电阻丝接入AB之间，发现要将灯泡亮度明显调暗，需要接入更长的电阻丝，这样做不便于操控。如何在较小范围内安置较长的电阻丝呢？在和同学讨论后，他想到了将电阻丝绕在一个纸筒上，减小了空间。他将导线夹A夹在电阻丝的M端，导线夹B分别夹在电阻丝另一端的不同位置，实现了调节灯泡的亮暗。如图2所示，此时接入电路的电阻丝是 　   　段（选填“MN”、“MP”或“PN”），要将灯泡亮度调亮一些，导线夹B应该往 　   　移动；（5）为了进一步节约空间，他将电阻丝紧密相邻的绕在纸筒上，为避免相邻电阻丝之间电流直接流过的情况出现，他更换了一根带有绝缘层的电阻丝，通过刮掉电阻丝的部分绝缘层，将导线夹B搭在刮掉绝缘层部分的电阻丝上来解决这一问题。他想实现连续调控，然后将导线夹B换成了滑片，滑片能与刮掉绝缘层的部分良好接触，并可以在电阻丝上滑动，这就是一个简易的 　   　，利用该元件可调节观赏灯的亮度。四、综合题（本大题共3小题，共25分）。请考生用黑色碳素笔在答题卡上作答，解答时应写出必要的文字说明和公式并代数值和单位计算，文字说明应简明扼要。25．（8分）周末，可可和爸爸驾车去看爷爷，从他们家到爷爷家线路如图所示。已知汽车总质量是2t，求：（1）以距离最短行驶，汽车的平均速度；（2）中间某段路程汽车以54km/h的速度匀速直线行驶，所受阻力是车重的0.05倍，汽车的功率；（3）汽车以54km/h的速度匀速直线行驶150s，消耗汽油0.2kg，发动机的效率。（q油＝4.6×107J/kg，结果保留1位小数）26．（8分）如图所示，电源电压为12V且保持不变，灯泡L的阻值为10Ω（不计温度对灯丝电阻的影响），先将滑动变阻器的滑片P滑到a端，断开S2，再闭合S1，此时电压表的示数为9V。求：（1）滑动变阻器的最大阻值；（2）将滑片P滑到滑动变阻器的中点时，电压表的示数；（3）将滑片P滑到b端并同时闭合S1、S2，电流表的示数。27．（9分）底面积为S1的圆柱体甲和底面积为S2装有某液体的圆柱形容器乙放在水平桌面上，S1：S2＝4：5，如图所示。在甲物体上沿水平方向截取一段长为x的物体A，将物体A缓慢放入容器乙中，并用力使物体A刚好浸没在液体中（物体A与容器乙不接触，无液体溢出），甲对桌面的压强和液体对容器乙底部的压强随截取长度x的变化关系如图丙所示。（ρ甲＝0.8×103kg/m3）求：（1）p0；（2）液体的密度。
2021-2022学年云南省昆明市五华区九年级（上）期中物理试卷参考答案与试题解析一、选择题（本大题共8小题，每小题3分，共24分）。下列各题的答案中只有一个是正确的。1．【解答】解：A、中学生的身高约160cm，课桌高度约为中学生身高的一半，在80cm＝8dm左右，故A不符合实际；B、电视机的工作电流约0.8A，电冰箱正常工作的电流略大于此数值，在1.2A左右，故B符合实际；C、人的体温在37℃左右，洗澡水的温度比人体温度略高，大约为40℃左右，不可能为26℃，故C不符合实际；D、男子百米世界纪录的平均速度略大于10m/s，普通中学生百米平均速度远小于此数值，一般在7m/s左右，故D不符合实际。故选：B。2．【解答】解：A、气球与头发摩擦，气球和头发都带电，此过程是发生了电荷的转移，不是创造了电荷，故A错误；B、气球与头发摩擦，原子核束缚本领强的物质得到电子而带负电，原子核束缚本领弱的物质失去电子而带正电，所以气球与头发摩擦后所带的电荷不同，故B错误；CD、由于带电体能够吸引轻小物体，所以气球能够吸引水流，故C正确，D错误。故选：C。3．【解答】解：A、阳光晒暖了海洋，海水吸热使水从液态变为气态的水蒸气，这是汽化现象，故A正确；BC、水蒸气上升到高空中，当水蒸气与冷空气接触后放出热量，液化成小水滴或凝华成小冰珠，故B正确、C错误；D、小水滴遇到冷空气变成小冰珠，属于凝固现象，故D正确。故选：C。4．【解答】解：飞机的机翼上方凸起，下方平直，空气在相等的时间内，经过上方比下方的路程长，上方比下方的空气速度大，上方比下方的压强小，在向上压强差的作用下产生了向上的升力，故利用的是流体压强和流速的关系。A、龙卷风内部空气流速快外部流速慢，造成龙卷风内部的压强远小于外部的压强，水受到一个向上的压力差而向上运动，即为“龙吸水”现象，利用的是流体压强和流速的关系，故A正确；B、热气球的升空利用的是空气的浮力，故B错误；C、火箭的升空利用的是力的作用是相互的，故C错误；D、潜水艇利用减小自身重力，使重力小于浮力，慢慢上浮，故D错误。故选：A。5．【解答】解：A、在空气压缩引火仪的玻璃筒底部放一小团硝化棉，用力迅速向下压活塞，对筒内气体做功，使空气的内能增大，温度升高；该过程中，是通过做功方式增大筒内空气的内能，故A正确；B、因为一切物体都具有内能，所以炽热的岩浆和皑皑白雪都具有内能，故B错误；C、根据图示可知，两个气阀均关闭，汽油燃烧产生的高温高压燃气推动活塞向下，是做功冲程，故C正确；D、图中两个压紧的铅块能吊起重物而不分开，是由于分子间存在引力，故D正确。故选：B。6．【解答】解：A、由图可知，此时的像距等于物距，即v＝u＝20.0cm，成倒立、等大的实像，则u＝2f，故f＝10.0cm，故A错误；B、用注射器向水透镜中注入水后，凸透镜变厚，焦距会变小，故B错误；C、蜡烛和凸透镜位置不变、向水透镜中注水，凸透镜焦距变小，会聚能力变强，像成在了光屏的前面，光屏要向左移动才能再次得到清晰的像，故C错误；D、近视眼的成因是晶状体的会聚能力变强，像呈现在视网膜的前方，故向水透镜中注水，可以模拟近视眼的成因，故D正确。故选：D。7．【解答】解：由图可知，灯泡L和电阻R串联，电压表测电阻R两端的电压；闭合开关S，灯L发光一段时间后熄灭，电压表示数变大，说明可能是灯泡短路，也可能是电阻R断路或开关S断路，还可能是电阻R和开关S都断路；由题知，将导线接在电阻R和开关S两端时，灯泡发光，则灯泡不可能短路，电压表示数变为零，此时电压表测量的是导线的电压；将导线接在开关S两端时，发现灯泡不亮，电压表示数不变，说明电阻R断路；将导线接在电阻R两端时，发现灯泡不亮，电压表示数不变，说明开关S断路；综上分析可知，故障的原因可能是电阻R断路、开关S断路；故选：C。8．【解答】解：A、木块在地面上受到向左的弹力，施力物体是弹簧，是由于弹簧发生了形变而产生的，故A错误；B、木块离开弹簧后，木块对水平地面的压力和接触面的粗糙程度都没有变，滑动摩擦力就是不变的，故B错误；C、释放木块后，弹簧产生的弹力要大于木块的滑动摩擦力，所以木块会向左做加速运动，当弹力等于滑动摩擦力时，木块的速度最大，弹簧继续恢复原长的过程中，弹力小于滑动摩擦力，木块做减速运动，所以木块的速度先变大，后变小，木块速度最快的位置在离开弹簧之前，故C正确；D、弹簧恢复原状过程中，弹簧的形变逐渐减小，则弹簧的弹力减小，故D错误。故选：C。二、填空题（本大题共10小题，每空1分，共20分）。请考生用黑色碳素笔在答题卡上作答、不要求写出解答过程。9．【解答】解：当太阳光经过三棱镜后，会分解成红、橙、黄、绿、蓝、靛、紫七种单色光，这是光的色散现象。自然界中，红、绿、蓝三种颜色的光是无法用其他颜色的光混合而成的，因此它们被称为光的“三原色”。故答案为：色散；绿。10．【解答】解：由图可知，战机编队整齐飞过天安门上空，以领航的战机为参照物，其他战机与领航的战机之间没有位置变化，其他战机是静止的；响度反映的是声音的大小，震耳欲聋指声音的响度大。故答案为：静止；响度。11．【解答】解：干木柴的热值：q干木柴＝＝＝1.2×107J/kg；完全燃烧其中十分之一的干木柴放出的热量Q放′＝m′q干木柴＝0.7kg×1.2×107J/kg＝8.4×106J；水吸收的热量：Q吸＝Q放′＝8.4×106J；由Q吸＝cmΔt可知，水升高的温度：Δt＝＝＝20℃；燃料的热值是燃料本身的一种特性，只与燃料的种类有关，与燃料的质量无关，所以，剩余干木柴的热值是1.2×107J/kg。故答案为：20；1.2×107。12．【解答】解：由电路图可知，R1与R2并联，电压表测电源两端的电压，电流表A测R1支路的电流，电流表A1测干路电流；因电源的电压保持不变，所以，滑片移动时，电压表V的示数不变；因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过R1的电流不变，即电流表A示数不变。故答案为：不变；不变。13．【解答】解：（1）由图可知，当开关K打开后，容器A、B的上端开口，底部连通，因此容器A、B构成了连通器；由于两容器内都装有水，并且水面相平，所以打开阀门水不会流动；（2）因为两边压强相等，根据p＝知＝，所以B活塞上的力为：F′＝F×＝50N×＝300N，活塞B能举起物体的重G＝F′＝300N。故答案为：不流动；300。14．【解答】解：（1）由图（a）知，两电阻串联，由串联电路的电流特点可知，通过AB的电流等于通过CD的电流；（2）由题意可知，导体AB和CD的材料相同，长度相同，但是横截面积不同，由图可知，SAB＜SCD，所以AB段的导体电阻大于CD段的电阻；通过两导体的电流相等，AB段的电阻大于CD段的电阻，由U＝IR可知，AB段的两端电压要大于CD段的两端电压；图（b）中，测AB段的电压时，电压表若选0～15V的量程，则示数为5V；若选0～3V的量程，则示数为1V；测CD段的电压时，电压表若选0～15V的量程，则示数为12.5V；若选0～3V的量程，则示数为2.5V；因为AB段的电压要大于CD段的电压，所以AB两端的电压应为5V，CD两端电压应为2.5V。故答案为：等于；5。15．【解答】解：（1）乒乓球在A点时处于浸没状态，这时排开水的体积VA排＝V，在B点时乒乓球处于漂浮状态，这时排开水的体积VB排＜V，则VA排＞VB排，根据阿基米德原理F浮＝ρ水gV排可知，在A点时的浮力FA＞FB；（2）乒乓球的V排等于水增加的体积，因为VA排＞VB排，所以乒乓球在B点时的水面低于在A点时的水面，即hA＞hB，根据公式p＝ρ水gh可知，乒乓球在A、B位置时杯底受到的压强pA＞pB。故答案为：大于；大于。16．【解答】解：由图可知，小马同学用一个定滑轮拉水平地面上的物体；根据定滑轮的工作特点可知，定滑轮不能省力，所以当他用520N的力拉绳子时，不计绳重与摩擦，物体受到的向上的拉力F拉＝520N，则物体对水平地面的压力F压＝G﹣F拉＝600N﹣520N＝80N。故答案为：定；80。17．【解答】解：小球在下降过程中，质量不变，高度变小，重力势能变小。小球在弹跳过程中克服空气的阻力做功，机械能转化为内能，所以机械能的总量减少，A位置机械能大于B位置机械能。故答案为：减小；大于。18．【解答】解：A、B两球的密度分别为：ρA＝＝＝9g/cm3，ρB＝＝＝6g/cm3，因为两球的材料相同，实心球的密度大于空心球的密度，所以，A球是实心的，B球是空心的，这种材料的密度：ρ＝ρA＝9g/cm3；由ρ＝可得，B球中材料的体积：V材料＝＝＝8cm3，空心球空心部分的体积：V空＝VB﹣V材料＝12cm3﹣8cm3＝4cm3。故答案为：9；4。三、作图、实验与探究题（本大题共6小题，共31分）。19．【解答】解：温度计的分度值是1℃，液柱在0℃以下，所以温度计的示数是﹣2℃。故答案为：﹣2℃。20．【解答】解：根据图示可知，支点在O处，从支点O做F1的垂线，该垂线段为动力F1的力臂L1，如图所示：21．【解答】解：鸡蛋在浓盐水中受竖直向上的浮力及竖直向下的重力，二力在同一条直线上，上浮时浮力大于重力，所以表示浮力的线段长度应大于表示重力的线段长度，二力的作用点在鸡蛋的重心处，则鸡蛋的受力示意图如下图所示：22．【解答】解：（1）为了比较水和煤油的吸热本领的大小，需要燃烧相同的燃料，加热相同的时间，比较质量和初温相同的液体升高的温度，他应选择甲、丙两套装置；①实验应控制水和煤油的质量、初温相同，分别用两个相同的酒精灯对其加热，通过加热时间来比较水和煤油吸收热量的多少；加热时间越长，表示吸收的热量越多；②根据丁图可知，水和煤油加热相同的时间，吸收相同的热量，煤油的温度升高的快；（2）①液体温度升高的多，表明燃料放出的热量多，实验中根据温度计升高的示数来比较不同燃料完全燃烧放出热量的多少；②由分析实验数据可知，完全燃烧相同质量的不同燃料，被加热的物体升高的温度不同，表明燃料完全燃烧放出的热量不同；根据Q＝mq可知，完全燃烧同种燃料，所燃烧燃料的质量越大，放出的热量多；③同种燃料完全燃烧放出的热量与所用该燃料的质量之比叫做燃料的热值。故答案为：（1）甲、丙；①越多；②煤油；（2）①温度计示数变化；②不同；越多；③热值。23．【解答】解：（1）反射光线、入射光线和法线在同一平面内，若纸板右侧上没有观察到反射光，则实验中未将纸板与平面镜垂直放置；（2）取下纸板，接下来量出每条光线与法线的夹角，记录并分析得到反射角等于入射角的结论；（3）①该实验采用透明薄玻璃板代替平面镜，玻璃板是透明的，能确定像的位置；②把一支点燃的蜡烛A竖直立在玻璃板前面，再拿一支外形完全相同的不点燃的蜡烛B，直到B与A的像完全重合，说明蜡烛A的像与蜡烛A大小相等；③把光屏放在玻璃板后，无论如何移动光屏，都不能承接到蜡烛A的像，说明平面镜所成的像是虚像；④平面镜所成的像与物关于平面镜对称，硬币位置不变，将平面镜平移，平面镜仍在原来像与成像物体对称轴上，像的位置不变，故选A。故答案为：（1）纸板未与平面镜垂直放置；（2）法线；（3）①确定像的位置；②不点燃；重合；相等；③虚；④A。24．【解答】解：（1）闭合开关，灯泡发出明亮的光；想把灯光调暗一些，电路中的电流减小，需将电阻增大，故应先断开开关，然后更换一个阻值更大的电阻；（2）他只用一根电阻丝的情况下，可以通过对折电阻丝或改变电阻丝接入电路的长度来改变电阻从而调节灯泡的亮暗；（3）从表格可知，相同条件下，铜铁铝的电阻太小，电木、橡胶的电阻太大，镍铬合金的电阻较小，为了使调节灯泡亮暗的范围大一些，他应选择下表中长度和横截面积都相同的镍铬合金材料做电阻丝；（4）此时电流从M端流入，从P端流出，故接入电路的电阻丝是MP段，要将灯泡亮度调亮一些，电阻丝接入电路的阻值应变小，导线夹B应该往左移动；（5）他想实现连续调控，然后将导线夹B换成了滑片，滑片能与刮掉绝缘层的部分良好接触，并可以在电阻丝上滑动，这就是一个简易的滑动变阻器，利用该元件可调节观赏灯的亮度。故答案为：（1）断开；大；（2）电阻丝接入电路的长度；（3）镍铬合金；（4）MP；左；（5）滑动变阻器。四、综合题（本大题共3小题，共25分）。请考生用黑色碳素笔在答题卡上作答，解答时应写出必要的文字说明和公式并代数值和单位计算，文字说明应简明扼要。25．【解答】解：（1）最短距离s＝53.2公里＝53.2km，所用时间t＝1h12min＝1.2h，则汽车的平均速度v＝＝≈44.3km/h；（2）车重G＝mg＝2×103kg×10N/kg＝2×104N，阻力f＝0.05G＝0.05×2×104N＝1000N，匀速行驶时处于平衡状态，牵引力和受到的阻力是一对平衡力，所以，汽车提供的水平牵引力：F牵引＝f＝1000N，汽车行驶速度v＝54km/h＝15m/s，汽车的功率P＝＝＝Fv＝1000N×15m/s＝1.5×104W；（3）由v＝可得，匀速直线行驶150s所走的路程：s′＝vt′＝15m/s×150s＝2250m，牵引力所做的功：W＝Fs′＝1000N×2250m＝2.25×106J，汽油燃烧放出的热量：Q＝m′q＝0.2kg×4.6×107J/kg＝9.2×106J，发动机的效率：η＝×100%＝×100%≈24.5%。答：（1）以距离最短行驶，汽车的平均速度为≈44.3km/h；（2）汽车的功率为1.5×104W；（3）发动机的效率为24.5%。26．【解答】解：（1）（1）当开关S1闭合，开关S2断开，滑片P移到a端时，滑动变阻器接入电路中的阻值最大，灯泡L与滑动变阻器串联，电流表测量电路中的电流，电压表测量滑动变阻器两端的电压，电路连接如图所示：灯泡两端的电压UL＝U﹣U滑＝12V﹣9V＝3V，通过灯泡的电流IL＝＝＝0.3A，通过滑动变阻器的电流I滑＝IL＝0.3A，所以滑动变阻器的最大阻值R滑＝＝＝30Ω；（2）当开关S1闭合，开关S2断开，滑片P移到中点时，滑动变阻器接入电路中的阻值等于滑动变阻器的最大阻值的，灯泡L与滑动变阻器串联，电流表测量电路中的电流，电压表测量滑动变阻器两端的电压，电路连接如图所示：电路中的总电阻R总＝RL+R滑′＝10Ω+×30Ω＝25Ω，此时电路中的电流I总＝＝＝0.48A，通过滑动变阻器的电流I滑′＝I总＝0.48A，此时滑动变阻器两端的电压U滑′＝I滑′R滑′＝0.48A××30Ω＝7.2V，所以所以当开关S1闭，开关S2断开，滑片P移到中点时，电压表的示数为7.2V；（3）当开关S1、S2闭合，滑动变阻器的滑片移到b端时，滑动变阻器接入电路的阻值最大，灯泡L与滑动变阻器并联，电流表测量干路中的电流，电压表测量电源两端的电压，电路连接如图所示：此时灯泡两端的电压与滑动变阻器两端的电压相等，都等于电源电压，即UL″＝U滑″＝U＝12V，通过灯泡L的电流IL″＝＝＝1.2A，通过滑动变阻器的电流I滑″＝＝＝0.4A，此时电流表的示数I＝IL″+I滑″＝1.2A+0.4A＝1.6A。答：（1）滑动变阻器的最大阻值是30Ω；（2）将滑片P滑到滑动变阻器的中点时，电压表的示数是7.2V；（3）将滑片P滑到b端并同时闭合S1、S2，电流表的示数是1.6A。27．【解答】解：（1）圆柱体对水平桌面的压强p＝＝＝＝＝＝ρgh，设截取前圆柱体甲的高度为h，由图丙可知，原来圆柱体甲对水平桌面的压强为4p0，则4p0＝ρ甲gh﹣﹣﹣﹣﹣﹣﹣﹣﹣①当x＝10cm时圆柱体甲对水平桌面的压强为2p0，则2p0＝ρ甲g（h﹣x）﹣﹣﹣﹣﹣﹣﹣﹣②由①②可得：h＝2x＝2×10cm＝20cm＝0.2m，则由①式可得：p0＝ρ甲gh＝×0.8×103kg/m3×10N/kg×0.2m＝400Pa；（2）设液体密度为ρ乙，容器乙中未放入物体A时，液体对容器乙底部的压强p0，则p0＝ρ乙gh乙，圆柱体甲截取长度x＝10cm＝0.1m时，则物体A的体积VA＝S1x，将物体A浸没在液体乙中，液面上升的高度：△h＝＝＝x，物体A刚好浸没在液体中时，液体对容器乙底部的压强，则2p0＝ρ乙g（h乙+△h），即2ρ乙gh乙＝ρ乙g（h乙+x），整理可得：h乙＝x＝×0.1m＝0.08m，液体的密度：ρ乙＝＝＝0.5×103kg/m3。答：（1）p0为400Pa；（2）液体的密度为0.5×103kg/m3。
