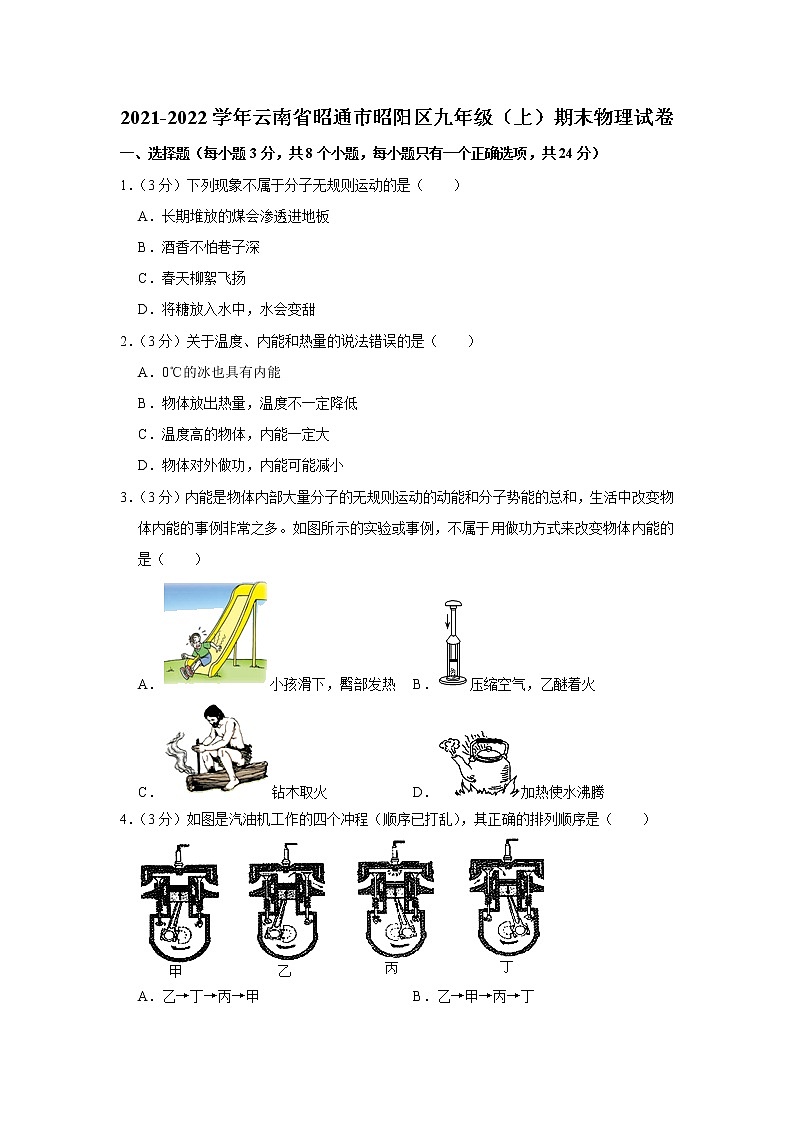

2021-2022学年云南省昭通市昭阳区九年级（上）期末物理试卷
一、选择题（每小题3分，共8个小题，每小题只有一个正确选项，共24分）
1．（3分）下列现象不属于分子无规则运动的是（　　）
A．长期堆放的煤会渗透进地板
B．酒香不怕巷子深
C．春天柳絮飞扬
D．将糖放入水中，水会变甜
2．（3分）关于温度、内能和热量的说法错误的是（　　）
A．0℃的冰也具有内能
B．物体放出热量，温度不一定降低
C．温度高的物体，内能一定大
D．物体对外做功，内能可能减小
3．（3分）内能是物体内部大量分子的无规则运动的动能和分子势能的总和，生活中改变物体内能的事例非常之多。如图所示的实验或事例，不属于用做功方式来改变物体内能的是（　　）
A．小孩滑下，臀部发热 B．压缩空气，乙醚着火
C．钻木取火 D．加热使水沸腾
4．（3分）如图是汽油机工作的四个冲程（顺序已打乱），其正确的排列顺序是（　　）

A．乙→丁→丙→甲 B．乙→甲→丙→丁
C．丁→丙→甲→乙 D．丁→甲→丙→乙

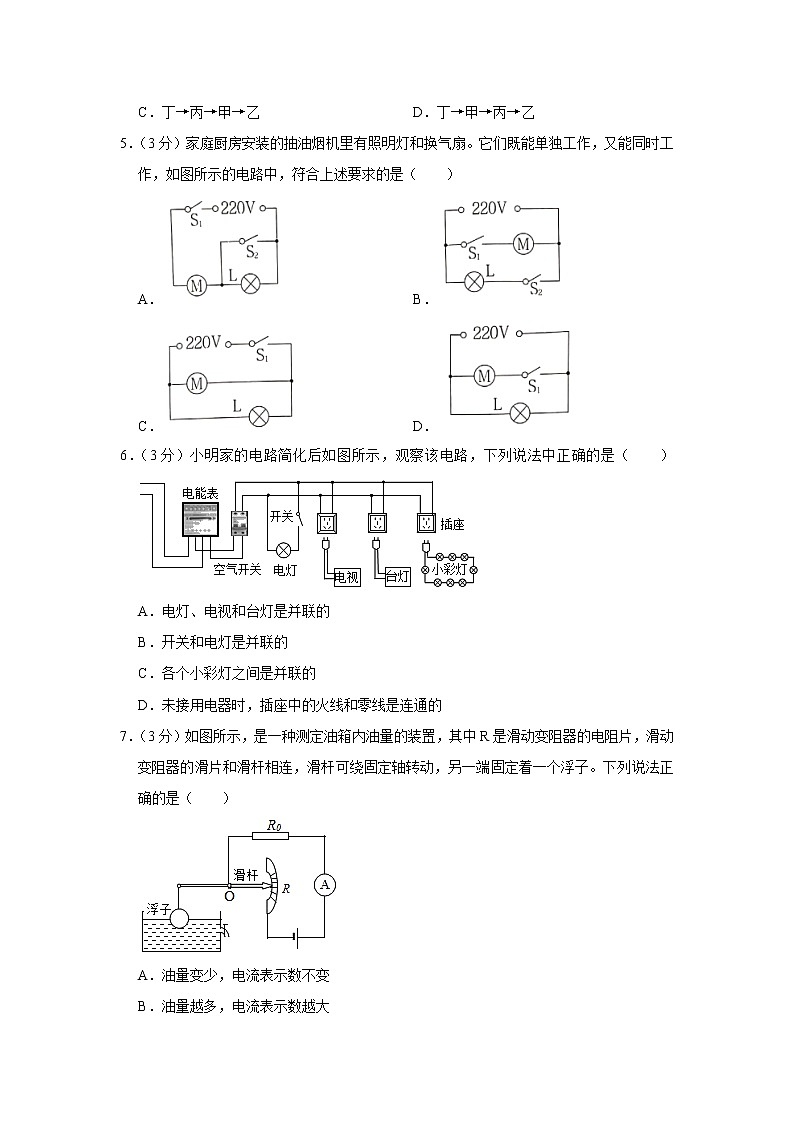

5．（3分）家庭厨房安装的抽油烟机里有照明灯和换气扇。它们既能单独工作，又能同时工作，如图所示的电路中，符合上述要求的是（　　）
A． B．
C． D．
6．（3分）小明家的电路简化后如图所示，观察该电路，下列说法中正确的是（　　）
A．电灯、电视和台灯是并联的
B．开关和电灯是并联的
C．各个小彩灯之间是并联的
D．未接用电器时，插座中的火线和零线是连通的
7．（3分）如图所示，是一种测定油箱内油量的装置，其中R是滑动变阻器的电阻片，滑动变阻器的滑片和滑杆相连，滑杆可绕固定轴转动，另一端固定着一个浮子。下列说法正确的是（　　）

A．油量变少，电流表示数不变
B．油量越多，电流表示数越大
C．油量越少，电流表示数越大
D．油量越多，电流表示数越小

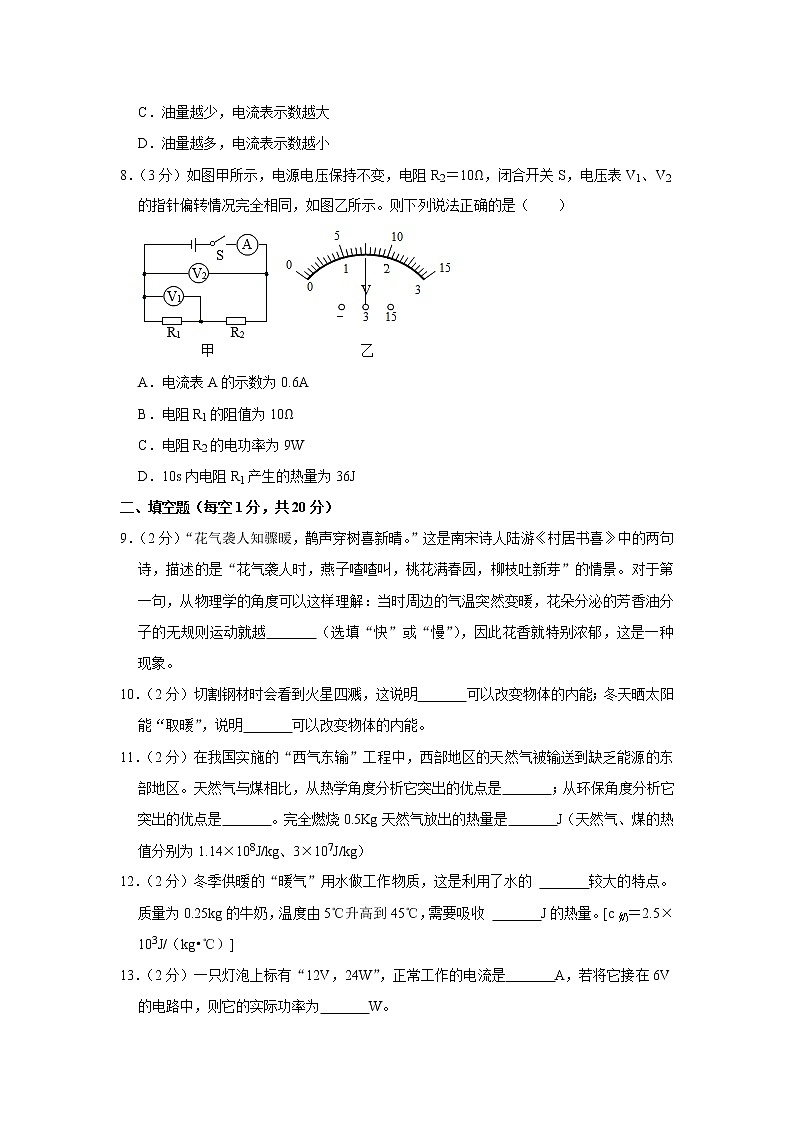

8．（3分）如图甲所示，电源电压保持不变，电阻R2＝10Ω，闭合开关S，电压表V1、V2的指针偏转情况完全相同，如图乙所示。则下列说法正确的是（　　）

A．电流表A的示数为0.6A
B．电阻R1的阻值为10Ω
C．电阻R2的电功率为9W
D．10s内电阻R1产生的热量为36J
二、填空题（每空1分，共20分）
9．（2分）“花气袭人知骤暖，鹊声穿树喜新晴。”这是南宋诗人陆游《村居书喜》中的两句诗，描述的是“花气袭人时，燕子喳喳叫，桃花满春园，柳枝吐新芽”的情景。对于第一句，从物理学的角度可以这样理解：当时周边的气温突然变暖，花朵分泌的芳香油分子的无规则运动就越　 　（选填“快”或“慢”），因此花香就特别浓郁，这是一种　 　现象。
10．（2分）切割钢材时会看到火星四溅，这说明　 　可以改变物体的内能；冬天晒太阳能“取暖”，说明　 　可以改变物体的内能。
11．（2分）在我国实施的“西气东输”工程中，西部地区的天然气被输送到缺乏能源的东部地区。天然气与煤相比，从热学角度分析它突出的优点是　 　；从环保角度分析它突出的优点是　 　。完全燃烧0.5Kg天然气放出的热量是　 　J（天然气、煤的热值分别为1.14×108J/kg、3×107J/kg）
12．（2分）冬季供暧的“暖气”用水做工作物质，这是利用了水的 　 　较大的特点。质量为0.25kg的牛奶，温度由5℃升高到45℃，需要吸收 　 　J的热量。[c奶＝2.5×103J/（kg•℃）]
13．（2分）一只灯泡上标有“12V，24W”，正常工作的电流是　 　A，若将它接在6V的电路中，则它的实际功率为　 　W。
14．（2分）电给我们的生活带来了极大的便利，但是用电不当也会随之带来巨大的危害。家庭电路中的触电事故就是由于人体直接或间接地与　 　线连通造成的；为了消除家庭电路中因电流过大而造成的火灾隐患，必须在火线上串联一个装置是　 　。
15．（2分）两只定值电阻，甲标有“10Ω 1A”，乙标有“15Ω 0.6A”，把它们串联起来，电路中允许通过的最大电流为　 　A，两端允许加的最大电压为　 　V。
16．（2分）如图电能表读数为　 　kW•h；某次测得该电能表在10min内转了60转，则该电能表后面的电路中用电器的总功率为　 　kW。

17．（2分）如图所示，电源电压保持不变，闭合开关，当滑动变阻器滑片向右滑动时，电流表的示数　 　（选填“变大”、“不变”或“变小”），小灯泡的亮度　 　（选填“变大”、“不变”或“变小”）。

18．（2分）如图所示，一定值电阻R0与最大阻值为40Ω的滑动变阻器串联在电路中，闭合开关S，当滑动变阻器的滑片P滑到最左端时，电流表的示数为0.3A；当滑动变阻器的滑片P滑到最右端时，电流表的示数为0.1A。则定值电阻R0＝　 　Ω，电源的电压U＝　 　V。

三、实验与探究题（19-21题9分，22题7分，23题8分，24题7分，共31分）
19．（3分）如图所示的温度计的示数是 　 　℃。

20．（3分）将电灯和开关连入电路，用开关控制电灯。

21．（3分）请画出伏安法测电阻的电路图。
22．（7分）小明探究“电流跟电阻的关系”的实验电路如图甲所示。

（1）图中的a是　 　表，b是　 　表。
（2）连接电路后，闭合开关，两表均有示数，但无论怎样调节滑动变阻器的滑片，两电表示数均保持不变，其原因可能是　 　（写出一个即可）。
（3）排除故障后继续实验。闭合开关，移动滑动变阻器滑片，当5Ω的电阻两端电压为1.5V时，电流表的示数（如图乙所示）为　 　A。
（4）小明再分别换接10Ω、15Ω的电阻，重复上述实验，得到表中的实验数据，分析数据可得出结论：当保持电压不变时，通过导体中的电流跟导体的电阻成　 　比。
电阻R/Ω
5
10
15
电流I/A

0.15
0.10
（5）滑动变阻器在此实验中的主要作用是　 　。
（6）利用此实验电路图，还可以完成的实验探究有：　 　（写出一个即可）。
23．（8分）小明用相同的酒精灯分别给煤油和水加热（如图甲），以探究水和煤油的吸热能力。
（1）本实验需要用到天平这一测量工具，目的是 　 　，且两种液体初温相同，这种研究方法被称为 　 　。
（2）对满足上述条件的水和煤油，加热10min，水吸收的热量 　 　（选填“大于”、“小于”或“等于“）煤油吸收的热量，水升高的温度 　 　（选填“大于”、“小于”或“等于”）煤油升高的温度，说明水的吸热能力 　 　（填“大于”、“小于”或“等于”）煤油的吸热能力。
（3）根据实验数据，小明作出了水和煤油的温度随加热时间变化的图象如图乙所示，由图象可知，水的沸点是 　 　℃，煤油的比热容是 　 　J/（kg•℃）。[c水＝4.2×103J/（kg•℃）]
（4）若本次实验共消耗酒精20g，则这些酒精完全燃烧放出的热量是 　 　J。（q酒精＝3×107J/kg）
24．（7分）在测定“小灯泡电功率”的实验中，小灯泡额定电压为2.5V、电阻约为10Ω。

①连接电路时开关应 　 　，图中的电流表尚未接入电路，连接时电流表应选0～　 　A的量程。
②连好电路后，闭合开关，发现电流表、电压表的指针反偏（即逆时针偏转）原因是 　 　（写出一种即可）。
③聪聪同学闭合开关，移动滑片P到某一点时，电压表示数为2.2V，若他想测量小灯泡的额定功率，应将图中滑片P向 　 　（选填“A”或“B”）端移动，使电压表的示数为 　 　V。
④聪聪移动滑片只使小灯泡正常发光，此时电流表的读数为0.27A，小灯泡正常发光的电阻是 　 　Ω（结果保留1位小数），小灯泡的额定功率是 　 　W。
四、综合题（23题8分，24题8分，25题9分，共25分）
25．（8分）如图所示的电路，R1＝30Ω，R2＝10Ω，开关S闭合后，电流表A的示数为0.4A，求电源电压、通过R2的电流和干路中的电流。

26．（8分）为了倡导低碳生活，太阳能热水器被广泛应用于现代生活。
下表提供的是一装满水的太阳能热水器在太阳照射下的相关信息：
太阳照射时间/h
每小时平均接收的太阳能/J
热水器最大水容量/kg
5
4.2×106
100
水升高的温度/℃
水的比热容/[J/（kg•℃）]
水的密度/（kg/m3）
20
4.2×103
1.0×103
请根据以上信息，求：
（1）热水器中的水吸收的热量是多少？
（2）热水器的效率；
（3）若这些太阳能由燃烧燃气提供，至少需要多少m3燃气（燃气的热值是4.2×107J/m3）
27．（9分）小梦家新买了一口电饭锅，如图甲所示。通过查看说明书，发现电饭锅工作时有两种状态：一种是锅内的水烧干以前的加热状态，另一种是水烧干后的保温状态。图乙是电饭锅的电路图，R2＝60.5Ω，保温时总功率为100W。

（1）自动开关S接通时，电饭锅处于哪种状态？此时电功率多大？
（2）R1的阻值多大？
（3）用电饭锅将5kg水加热升温20℃（整个过程不计能量损失），需要多长时间？

2021-2022学年云南省昭通市昭阳区九年级（上）期末物理试卷
参考答案与试题解析
一、选择题（每小题3分，共8个小题，每小题只有一个正确选项，共24分）
1．【解答】解：A、长期堆放煤的水泥地面上，土壤变成黑色，属于扩散现象，是固体分子的运动，故A错误；
B、酒香不怕巷子深说明分子不停地做无规则运动，故B错误；
C、春天柳絮飞扬是物体的机械运动，不是分子的运动，故C正确；
D、将糖放入盛有水中，过一会整杯水都变甜了，属于扩散现象，是液体分子的运动，故D错误。
故选：C。
2．【解答】解：A、一切物体的分子都在永不停息地做无规则运动，即一切物体都有内能，则0℃的冰也具有内能，故A正确。
B、物体放出热量，温度不一定降低，如晶体凝固过程，放出热量，内能减小，温度不变，故B正确。
C、因为影响内能的因素有质量、温度和状态，因此温度高的物体内能不一定大，故C错误。
D、做功和热传递都可以改变物体的内能，物体对外做功，内能可能减小，故D正确。
故选：C。
3．【解答】解：A、从滑梯上滑下时克服摩擦做功，使臀部内能增加、温度升高，属于做功改变物体的内能，不符合题意。
B、迅速压下活塞棉花着火燃烧，属于做功改变物体的内能，不符合题意。
C、钻木取火，属于做功改变物体的内能，不符合题意。
D、加热使水沸腾，水吸收热量、温度升高，属于热传递改变物体的内能，符合题意。
故选：D。
4．【解答】解：由图可知，甲图中气门关闭，活塞上行，所以是压缩冲程；乙图中的排气门打开，所以是排气冲程；丙图中的气门关闭，活塞下行，所以是做功冲程；丁图中的进气门打开，所以是吸气冲程；
所以按照顺序排列四个冲程是丁→甲→丙→乙；
故选：D。
5．【解答】解：要求照明灯与风扇既能单独工作，又能同时工作，故应使照明灯与风扇并联，且各自的支路有一个开关控制，干路上没有开关，故B图正确。
故选：B。
6．【解答】解：A、家庭电路中各用电器并联连接，根据图示可知，电灯、电视和台灯是并联的，故A正确；
B、开关控制灯泡时，开关与灯泡应串联连接，故B错误；
C、根据图示可知，各个小彩灯顺次连接，因此各个小彩灯之间是串联连接，故C错误；
D、未接用电器时，如果插座中的火线和零线连通，那么将形成电源短路，故插座中的火线和零线不连通，故D错误。
故选：A。
7．【解答】解：由图示电路图可知，两电阻串联接入电路，电流表测电路电流，
油量减少时，滑动变阻器滑片向上移动，滑动变阻器接入电路的阻值变大，电路总电阻变大，电源电压不变，由欧姆定律可知，电路电流减小，电流表示数减小；
油量越多，滑动变阻器滑片向下移动，滑动变阻器接入电路的阻值减小，电路总电阻减小，电源电压不变，由欧姆定律可知，电路电流变大，电流表示数变大；
综上所述，B正确。
故选：B。
8．【解答】解：由电路图可知，R1与R2串联，电压表V1测R1两端的电压，电压表V2测电源两端的电压，电流表测电路中的电流。
A．因串联电路中总电压等于各分电压之和，且电压表V1、V2的指针偏转情况完全相同，
所以，电压表V1的量程为0～3V，分度值为0.1A，R1两端的电压U1＝1.5V，
电压表V2的量程为0～15V，分度值为0.5A，电源的电压U＝7.5V，
则R2两端的电压U2＝U﹣U1＝7.5V﹣1.5V＝6V，
因串联电路中各处的电流相等，
所以，电流表A的示数I＝＝＝0.6A，故A正确；
B．电阻R1的阻值R1＝＝＝2.5Ω，故B错误；
C．电阻R2的电功率P2＝U2I＝6V×0.6A＝3.6W，故C错误；
D．10s内电阻R1产生的热量Q1＝I2R1t＝（0.6A）2×2.5Ω×10s＝9J，故D错误。
故选：A。
二、填空题（每空1分，共20分）
9．【解答】解：春晴天暖，气温升高，花朵分泌的芳香油分子在空中做无规则运动的速度加快，分子的扩散加快，从而使人可以闻到浓浓的花香。
故答案为：快；扩散。
10．【解答】解：切割钢材时会看到火星四溅，即此时钢材克服摩擦力做功，这说明做功可以改变物体的内能；冬天晒太阳能“取暖”，说明热传递可以改变物体的内能。
故答案为：做功；热传递。
11．【解答】解：
（1）从热学角度分析，天然气的热值大，相等质量的不同燃料，完全燃烧时热值大的放热多；
从环保角度分析，天然气燃烧污染小，而煤燃烧不仅放出二氧化碳，还要放出别的废气。
（2）完全燃烧0.5kg天然气放出的热量：Q放＝mq＝0.5kg×1.14×108J/kg＝5.7×107J。
故答案为：热值大；污染小；5.7×107。
12．【解答】解：（1）因为水的比热容较大，同样质量的水和其它物质比较，降低相同的温度，水放出的热量多，故北方冬季供暖的暖气用水做工作物质；
（2）牛奶吸收的热量：Q吸＝c奶m（t﹣t0）＝2.5×103J/（kg•℃）×0.25kg×（45℃﹣5℃）＝2.5×104J。
故答案为：比热容；2.5×104。
13．【解答】解：灯泡正常工作时的电流：
I＝＝＝2A；
灯泡的电阻：
R＝＝＝6Ω；
当把灯泡接在电压为6V的电路中，
灯泡的实际功率：
P实＝＝＝6W。
故答案为：2；6。
14．【解答】解：家庭电路中的触电，都是人体直接或间接与火线接触造成的，触电时有一定的电流从人体流过。
为了消除家庭电路中因电流过大而造成的火灾隐患，必须在火线上串联一个保险盒（空气开关），这样在电流过大时自动切断电源，起到保护作用。
故答案为：火；保险盒（空气开关）。
15．【解答】解：∵两电阻允许通过的最大电流分别为1A、0.6A，
∴两电阻串联时电路允许通过的最大电流是0.6A，
两端允许加的最大电压U＝I最大（R甲+R乙）＝0.6A×（10Ω+15Ω）＝15V；
故答案为：0.6；15。
16．【解答】解：（1）读图可知，电能表的读数为272.2kW•h；
（2）由电能表的参数可知，电能表每转1r，电路中消耗kW•h的电能，
电能表转60r，电路中消耗电能为：W＝60×kW•h＝kW•h。
t＝10min＝h，
所以用电器的功率为：P＝＝＝0.5kW。
故答案为：272.2； 0.5。
17．【解答】解：
（1）由图知，灯泡与滑动变阻器并联，电压表测电源电压，电流表测通过变阻器的电流；当滑动变阻器滑片向右滑动时，变阻器连入电路的电阻变大，由欧姆定律I＝可知，电流表的示数变小；
（2）因并联电路各支路互不影响，所以通过灯的电流不变，则小灯泡的亮度不变。
故答案为：变小；不变。
18．【解答】解：
当滑动变阻器的滑片P滑到最左端时，变阻器接入电路的电阻为0，只有R0，接入电路，电路中的电流：I0＝0.3A，
所以由欧姆定律可得电源电压为U＝I0R0＝0.3A×R0﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣①
当滑动变阻器的滑片P滑到最右端时，R0与滑动变阻器R的最大阻值串联，且R＝40Ω，I＝0.1A，
因串联电路总电阻等于各分电阻之和，
所以电源电压为U＝IR总＝I（R+R0）＝0.1A×（40Ω+R0）﹣﹣﹣﹣﹣﹣﹣﹣﹣②
因电源电压不变，则：0.3A×R0＝0.1A×（40Ω+R0），
解得R0＝20Ω，
电源的电压U＝I0R0＝0.3A×R0＝0.3A×20Ω＝6V。
故答案为：20；6。
三、实验与探究题（19-21题9分，22题7分，23题8分，24题7分，共31分）
19．【解答】解：图中温度计的分度值是1℃，液柱越往下越大，液柱高度在0℃的下面，所以读数是：﹣14℃；
故答案为：﹣14。
20．【解答】解：零线直接连接灯泡的螺旋套，火线进入开关，再进入灯泡顶端的螺旋套。如下图所示：

21．【解答】解：电压表与电阻并联，电流表与电阻串联，注意电表的正负接线柱的连接；滑动变阻器按一上一下的原则串联在电路中，如图：

22．【解答】解：（1）根据电路图可知，a与电阻并联，因此a为电压表；b与电阻串联，因此b为电流表；
（2）连接电路后，闭合开关，两表均有示数，但无论怎样调节滑动变阻器的滑片，两电表示数均保持不变，说明滑动变阻器接线错误，即将上面两个接线柱接入电路或将下面两个接线柱接入电路；
（3）电流表的量程为0～0.6A，分度值为0.02A，示数为0.3A；
（4）由表中实验数据可知，在电压不变时，通过电阻的电流与电阻阻值的乘积是一个定值，故可得出的结论为：在电压不变时，通过导体中的电流跟导体的电阻成反比；
（5）实验过程中，更换电阻后，要保持定值电阻两端电压不变，因此滑动变阻器的作用是控制定值电阻两端电压不变。
（6）该实验中有电压表和电流表，因此还可以伏安法测电阻，或探究电流与电压的关系。
故答案为：（1）电压；电流；（2）滑动变阻器将下面两个接线柱接入电路；（3）0.3；（4）反；（5）控制定值电阻两端电压不变；（6）伏安法测电阻。
23．【解答】解：（1）根据比较吸热能力的两种方法，要控制不同物质的质量相同，本实验需要用到天平这一测量工具，目的是控制水和煤油的质量相等，实验中采用的是控制变量法；
（2）加热10min，由转换法，水吸收的热量等于煤油吸收的热量；由图可知，水升高的温度要小于煤油升高的温度，所以水的吸热能力强；
（3）根据小明作出了水和煤油的温度随加热时间变化的图像（如图乙），由图像可知，水的沸点是98℃；
由图乙知，水和煤油都升高98℃﹣68℃＝30℃，水加热20分钟，煤油加热10分钟，水用的时间是煤油的2倍，即吸收的热量是煤油的2倍，根据Q＝cmΔt，在质量、升温相同的情况下，Q与比热容成正比，故煤油的比热容是：c＝×4.2×103J/（kg•℃）＝2.1×103J/（kg•℃）；
（4）若本次实验共消耗酒精20g，则这些酒精完全燃烧放出的热量是：Q＝mq酒精＝0.02kg×3.0×107J/kg＝6×105J。
故答案为：（1）控制水和煤油的质量相同；控制变量法；（2）等于；小于；大于；（3）98；2.1×103；（4）6×105。
24．【解答】解：①为了保护电路，实验中要求连接电路时，开关必须断开；因灯泡的额定电压为2.5V，电阻约为10Ω，则由欧姆定律可得灯泡的额定电流I＝＝＝0.25A，故电流表量程选0～0.6A即可；
②电表要求为电流由正接线柱流入，负接线柱流出，电表指针反偏说明电流方向相反，故可能的原因为：电源正负极接反或电流表和电压表的正负接线柱接反；
③电压只有2.2V，小于额定电压，故应调节滑动变阻器增大灯泡两端的电压，故应减小滑动变阻器的接入电阻，故应将滑片向A滑动，使灯泡两端达2.5V；
④灯泡正常发光，故电压为2.5V，由欧姆定律可得：R＝＝＝9.3Ω；
小灯泡的额定功率P＝UI＝2.5V×0.27A＝0.675W；
故答案为：①断开； ②电源正负极接反（或电流表和电压表的正负接线柱接反）；③A，2.5V；④9.3，0.675。
四、综合题（23题8分，24题8分，25题9分，共25分）
25．【解答】解：由电路图可知，R1与R2并联，电流表A测R1支路的电流，
因并联电路中各支路两端的电压相等，
所以，由I＝可得，电源的电压：
U＝I1R1＝0.4A×30Ω＝12V，
通过R2的电流：
I2＝＝＝1.2A，
因并联电路中干路电流等于各支路电流之和，
所以，干路中的电流：
I＝I1+I2＝0.4A+1.2A＝1.6A。
答：电源电压为12V、通过R2的电流为1.2A，干路中的电流为1.6A。
26．【解答】解：（1）水吸收的热量：
Q吸＝cm△t＝4.2×103J/（kg•℃）×100kg×20℃＝8.4×106J；
（2）经过5h阳光的照射接收的太阳能：
E＝4.2×106J×5＝2.1×107J；
则热水器的效率：
η＝×100%＝×100%＝40%；
（3）由题知，Q吸＝Q放＝Vq＝2.1×107J，
需要燃气的体积：
V＝＝＝0.5m3。
答：（1）热水器中的水吸收的热量是8.4×106J；
（2）热水器的效率为40%；
（3）若这些太阳能由燃烧燃气提供，至少需要0.5m3燃气。
27．【解答】解：（1）自动开关S接通时，电路为R2的简单电路，电路中的总电阻最小，
由P＝UI＝可知，电路的总功率最大，电饭锅处于加热状态，
此时电功率：
P加热＝＝＝800W；
（2）自动开关S断开时，R1与R2串联，电路的总电阻最大，
由P＝UI＝可知，电路的总功率最小，电饭锅处于保温状态，
此时电路中的总电阻：
R＝＝＝484Ω，
因串联电路中总电阻等于各分电阻之和，
所以，R1的阻值：
R1＝R﹣R2＝484Ω﹣60.5Ω＝423.5Ω；
（3）水吸收的热量：
Q吸＝cm△t＝4.2×103J/（kg•℃）×5kg×20℃＝4.2×105 J，
整个过程不计能量损失，由Q＝W＝Pt可得需要的加热时间：
t＝＝＝＝525s。
答：（1）自动开关S接通时，电饭锅处于加热状态，此时电功率为800W；
（2）R1的阻值为423.5Ω；
（3）用电饭锅将5kg水加热升温20℃，需要525s。
