1．（2分）有关分子热运动，下列说法正确的是（ ）
A．扩散现象不能在固体中发生
B．液体很难被压缩，说明分子间有斥力
C．扫地时尘土飞扬，说明分子在做无规则运动
D．手捏海绵，海绵体积变小，说明分子间有空隙
2．（2分）三个悬挂着的轻质带电小球，相互作用情况如图所示，那么甲、乙、丙的带电情况（ ）
A．甲、乙球带异种电荷
B．乙、丙球带同种电荷
C．如果甲球带正电荷，则丙球带负电荷
D．如果甲球带正电荷，则丙球带正电荷
3．（2分）夏天，海边的昼夜温差小，这是因为水的比热容较大。下列现象中不能反映水的这一特性的是（ ）
A．汽车发动机的冷却循环系统用水做工作物质
B．炎热的夏天常常在教室的地面上洒水
C．春天的夜晚，农民往稻田里灌水以防秧苗冻坏
D．城区建造人工湖以降低“热岛效应”造成的夏季高温
4．（2分）关于温度、热量、内能，下列说法正确的是（ ）
A．一个物体内能增大了，其温度一定升高
B．内能小的物体也可能将热量传给内能大的物体
C．物体的内能与温度有关，只要温度不变，物体的内能就一定不变
D．汽油机在做功冲程中把机械能转化为内能
5．（2分）下列各图中，属于内能转化为机械能的是（ ）
A．两手相互摩擦能发热B．水沸腾时蒸汽冲开壶盖
C． 锯木头锯子发烫D．压缩空气引火
6．（2分）关于欧姆定律变形公式R＝，说法中正确的是（ ）
A．导体的电阻与这段导体两端的电压成正比
B．导体的电阻与这段导体的电流成反比
C．电压一定时。导体中的电流越大，导体的电阻越小
D．利用这个公式可以计算电阻，但是电阻和电压、电流无关
7．（2分）如图是滑动变阻器的结构和连入电路的示意图，当滑片P向左滑动时，连入电路的电阻变小的是（ ）
A．B．
C．D．
8．（2分）如图所示，闭合开关能测出小灯泡L2两端的电压的电路是（ ）
A．B．
C．D．

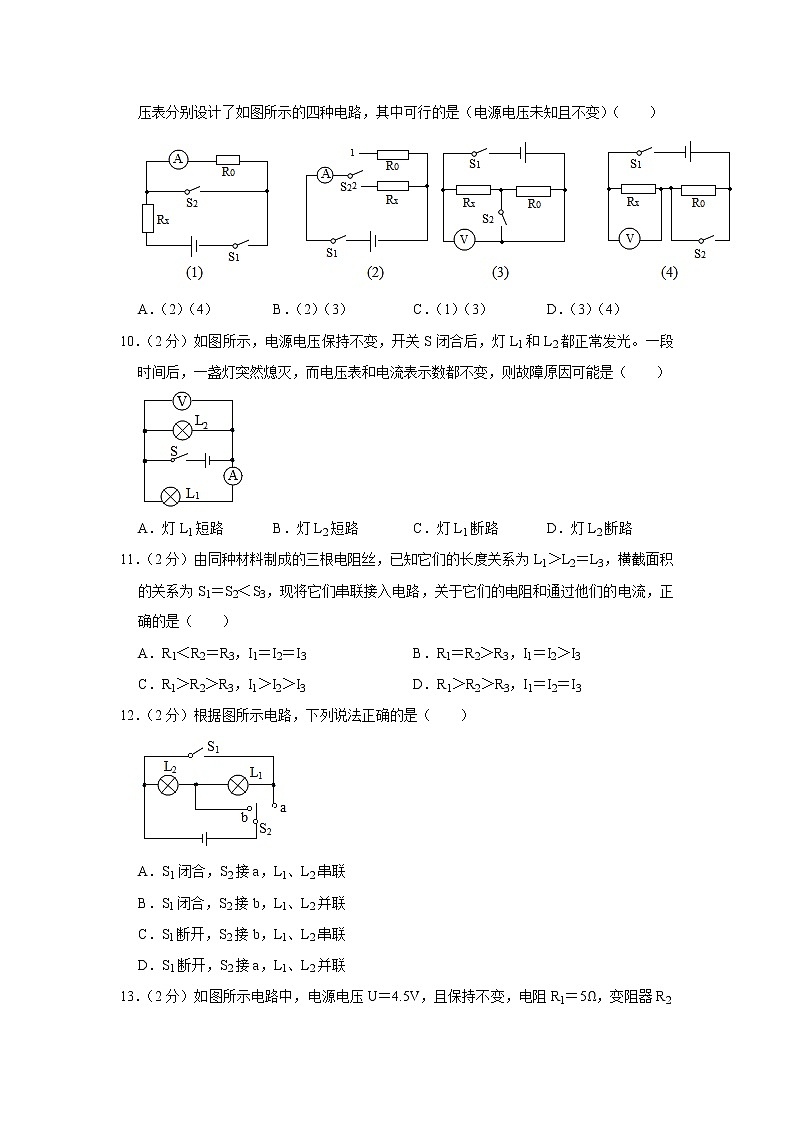

9．（2分）为了测出未知电阻Rx的阻值，某同学利用阻值已知的电阻R0和一只电流表或电压表分别设计了如图所示的四种电路，其中可行的是（电源电压未知且不变）（ ）
A．（2）（4）B．（2）（3）C．（1）（3）D．（3）（4）
10．（2分）如图所示，电源电压保持不变，开关S闭合后，灯L1和L2都正常发光。一段时间后，一盏灯突然熄灭，而电压表和电流表示数都不变，则故障原因可能是（ ）
A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路
11．（2分）由同种材料制成的三根电阻丝，已知它们的长度关系为L1＞L2＝L3，横截面积的关系为S1＝S2＜S3，现将它们串联接入电路，关于它们的电阻和通过他们的电流，正确的是（ ）
A．R1＜R2＝R3，I1＝I2＝I3B．R1＝R2＞R3，I1＝I2＞I3
C．R1＞R2＞R3，I1＞I2＞I3D．R1＞R2＞R3，I1＝I2＝I3
12．（2分）根据图所示电路，下列说法正确的是（ ）
A．S1闭合，S2接a，L1、L2串联
B．S1闭合，S2接b，L1、L2并联
C．S1断开，S2接b，L1、L2串联
D．S1断开，S2接a，L1、L2并联
13．（2分）如图所示电路中，电源电压U＝4.5V，且保持不变，电阻R1＝5Ω，变阻器R2最大阻值为20Ω，电流表量程为0～0.6A，电压表量程为0～3V．为保护电表，变阻器接入电路的阻值范围是（ ）
A．2.5Ω～10ΩB．2.5Ω～20ΩC．5Ω～20ΩD．0Ω～10Ω
14．（2分）如图所示的电路中，电源电压不变，R1为定值电阻，开关S闭合后，滑片向左移动时（ ）
A．电流表示数变大，电压表与电流表示数之比不变
B．电压表示数变小，电压表与电流表示数之比变大
C．电流表示数变小，电压表与电流表示数之比变小
D．电压表示数变大，电压表与电流表示数之比不变
15．（2分）甲醛对人体的危害非常严重，因此装修房屋时检测甲醛污染指数非常重要。“创新”小组的同学们设计了甲醛监测设备，原理如图甲所示。电源电压恒为3V，R0为10Ω的定值电阻，R为可以感知甲醛污染指数的可变电阻，污染指数在50以下为轻度污染，50～100间为中度污染，100以上为重度污染，以下分析正确的是（ ）
A．电压表示数为1V时，属于重度污染
B．污染指数越小，电压表示数越大
C．污染指数越大，电流中的电流越小
D．污染指数为50时，电压表示数为0.5V
二、填空题（每空1分，共15分）
16．（2分）茶叶蛋是我国传统食品，把鸡蛋放入用酱油和少量茶叶为主要佐料配制成的汤中煮成“茶叶蛋”，煮好的“茶叶蛋”，外壳和蛋清颜色都会发生明显变化，这属于 现象，除此之外，煮茶叶蛋的速度要比用冷水腌制咸蛋快很多，这主要是因为分子无规则运动的速度与 有关。
17．（2分）如图所示，一配有活塞的厚壁玻璃筒里放一小团蘸了乙醚的棉花，当迅速压下活塞时，可看见桶内棉花燃烧起来。这是通过 的方式使玻璃筒内的空气 增加、温度升高的。从能量转化的角度看，汽油机工作时 冲程与该图实验相同。
18．（3分）将两个表面光滑的铅块相互压紧后，发现它们会粘在一起，这说明 ；用毛皮摩擦橡胶棒，橡胶棒带 电；一个5Ω的电阻和一个20Ω的电阻并联之后的总电阻为 Ω。
19．（3分）两个电路元件A和B中的电流与其两端电压的关系如图所示，则RA＝ Ω．若把它们串联起来，接在某电源上，电路中的电流是0.3A，则电源电压是 V．若把它们并联在2V的电路中干路中的电流是 A，则并联后总电阻 Ω
20．（3分）两只定值电阻，甲标有“10Ω 1A”，乙标有“15Ω 0.6A”，把它们串联在同一电路中，电路中允许通过的最大电流为 A，两端允许加的最大电压为 V；若把它们并联在同一电路中，两端允许加的最大电压为 V，干路最大电流为 A。
21．（3分）有一小灯泡，正常发光时灯丝的电阻是10Ω，正常工作时所需电压是2.5V，如果我们手边只有电压是6V的电源，要使小灯泡正常工作，需要 联（填“串”或“并”）一个阻值是 Ω的电阻。
三、实验、作图题（共13分，每空1分，作图2分）
22．（4分）在探究“比较不同物质吸热的情况”的实验中，实验装置如图所示。
（1）实验中应量取质量 的甲、乙两种液体，分别倒入相同的烧杯中，用相同的电加热器加热。当它们吸收相同热量时，通过比较 来判断吸热能力的强弱。这种方法叫 。
（2）通过实验记录数据如表格所示，从开始加热到42℃，甲、乙两种液体吸收热量的关系为Q甲 Q乙。
（3）分析实验数据可知 物质的吸热能力强。
23．（8分）在探究“电流与电阻的关系”的实验过程中，已知电源电压恒为4V，小明选择了5Ω、10Ω、20Ω、25Ω五个电阻进行实验，电路图如图甲所示。
（1）请用笔画线代替导线将图乙中未完成的电路完成，且使变阻器滑片向右移动时电流表示数变大。（导线不能交叉）
（2）某同学刚连接好电路的最后一根导线时，电流表指针迅速偏转到较大的位置。导致上述现象的不规范操作是 ， 。
（3）连接好电路，闭合开关，发现电流表没有示数，移动滑动变阻器的滑片，电压表示数始终接近电源电压。造成这一现象的原因可能是
（4）实验中，当把10Ω的电阻换成5Ω的电阻后，应把变阻器滑片向 （填“左”或“右”）滑动，同时眼睛盯住 才可能达到这个目的。
（5）根据实验数据，作出I﹣R图象如图丙所示。根据实验目的分析图象可得出结论： 。
（6）为了让提供的电阻都能用到，滑动变阻器的最大阻值应不小于 Ω。
四、计算题（每题6分，共12分）
24．（6分）用天然气灶烧水，燃烧0.5m3的天然气，使100kg的水从20℃升高到70℃。已知水的比热容c＝4.2×103J/（kg•℃），天然气的热值q＝7.0×107J/m3。求：
（1）0.5m3天然气完全燃烧放出的热量Q放。
（2）水吸收的热量Q吸。
（3）燃气灶的效率η。
（4）请写出天然气灶的优点是什么？
25．（6分）热敏电阻的阻值会随温度的变化而变化。图甲是用热敏电阻测量环境温度的电路，电路中电流表的量程为0﹣0.02A，滑动变阻器R的铭牌上标有“150Ω 0.3A”字样，Rt为热敏电阻，其阻值随环境温度变化关系如图乙所示，电源电压保持不变，请完成下列小题：
（1）将此电路放入温度为10℃的环境中，闭合开关S，调节滑片P，使滑动变阻器接入电路的电阻R＝100Ω，此时电流表的读数为0.01A，求电源电压？
（2）若环境温度为30℃时且滑动变阻器接入电路的电阻R＝100Ω，求电流表的示数？
（3）当环境达到最高温度时滑动变阻器完全接入电路，则环境最高温度为多少？
2021-2022学年河南省开封市龙亭区金明中学九年级（上）期中物理试卷
参考答案与试题解析
一、选择题（每题2分，共30分，第1-13题为单选题，14、15题为双选题）
1．【解答】解：A、扩散现象能在固体中发生，比如长时间紧挨在一起的金板和铅板，金中有铅，铅中有金，故A错误；
B、液体很难被压缩，说明分子间有斥力，故B正确；
C、尘土飞扬是固体小颗粒的运动，属于机械运动，不是分子的运动，故C错误；
D、用手捏海绵，海绵的体积缩小了，说明力可以改变物体的形状，不能说明分子间有空隙，故D错误。
故选：B。
2．【解答】解：三个悬挂着的轻质小球均带电，
由图可知，甲、乙相互排斥，乙、丙相互吸引，
因同种电荷相互排斥、异种电荷相互吸引，
所以，甲、乙带同种电荷，乙、丙带异种电荷，故AB错误；
如果甲球带正电荷，则乙球带正电荷，丙球带负电荷，故C正确、D错误。
故选：C。
3．【解答】解：A、因为水的比热容大，相同质量的水和其它物质比较，升高相同的温度，水吸收的热量多，所以汽车发动机的冷却循环系统用水做工作物质，不符合题意；
B、炎热的夏天，往室内地面上洒水，水蒸发会从周围吸热而降低周围环境的温度，不是利用水的比热容大的特点，符合题意；
C、因为水的比热容大，相同质量的水和其它物质比较，降低相同的温度，水放出的热量多，所以晚上向秧苗田里放水，水可以放出更多的热量以防冻坏秧苗，不符合题意；
D、城市修建人工湖，使水的覆盖面积增大，因为水的比热容大，相同质量的水和其它物质比较，吸收相同的热量，温度升高的少，可以减弱热岛效应，不符合题意。
故选：B。
4．【解答】解：A、一个物体内能增大了，可能是温度升高了，也可能是状态改变了，如冰块在熔化过程中吸热，内能增大，但温度不变，故A错误；
B、热传递的条件是有温度差，内能小的物体温度可能比内能大的物体的温度高，所以它们之间也可能发生热传递，故B正确；
C、物体的内能跟质量、温度、状态有关，所以，温度不变时，物体的内能也可能发生变化，故C错误；
D、汽油机在做功冲程中，内能转化为机械能，故D错误。
故选：B。
5．【解答】解：A、两手相互摩擦能发热，是摩擦生热，是机械能转化为内能，不符合题意。
B、水沸腾时蒸汽冲开壶盖，是水蒸气对壶盖做功，将内能转化为机械能，符合题意。
C、锯木头锯子发烫，是摩擦生热，是机械能转化为内能，不符合题意。
D、压缩空气引火，是活塞对空气做功，是机械能转化为内能，不符合题意。
故选：B。
6．【解答】解：导体电阻的影响因素：导体的长度、横截面积、材料。
当电压和电流变化时，导体的长度、横截面积、材料都没变，电阻不变。
利用公式R＝，只是计算电阻的一种方法，但是电阻与电压、电流都无关。
故选：D。
7．【解答】解：
A、图中滑片向左移动时，电阻丝接入部分变短，连入的阻值变小，符合题意；
B、同时接入上方两接线柱，相当于接入一导线，滑片移动，接入电阻不变，不合题意；
C、同时接入下方两接线柱，相当于接入一定值电阻，滑片移动，接入的电阻值不变，不合题意；
D、滑片向左移动时，电阻丝接入部分变长，接入电路中的电阻变大，不符合题意。
故选：A。
8．【解答】解：A、此图中电压表测量的L2两端的电压，故正确；
B、该图中电压表的正负接线柱接反了，故错误；
C、该图中的电压表测量的是总电压，故错误；
D、该电压表测量的是L1两端的电压，故错误；
故选：A。
9．【解答】解：
（1）开关S1闭合，S2断开时R0和Rx串联，电流表可以测出通过Rx的电流Ix；S2闭合时为Rx的简单电路，不能直接或间接测量出Rx的电压，所以不能求出Rx的电阻。
（2）开关S1闭合，S2接1时电路为R0的简单电路，电流表测电路中的电流，根据欧姆定律求出电源的电压；当S2接2时电路为未知电阻Rx的简单电路，电流表测通过Rx的电流Ix，根据Rx＝求出电阻。
（3）开关S1和S2都闭合时，R0被短路，电压表测量电源电压U；只闭合S1时，R0和Rx串联，电压表仍侧电源的电压，无法测出Rx两端的电压，所以不能求出Rx的电阻；
（4）开关S1和S2都闭合时，R0被短路，电压表测量电源电压U；只闭合S1时，R0和Rx串联，电压表直接测量Rx两端的电压Ux．根据串联电路总电压等于各串联导体电压之和，求出定值电阻两端的电压U0＝U﹣Ux，根据I0＝，求出通过定值电阻的电流。根据串联电路电流处处相等，通过Rx电流等于通过定值电阻电流Ix＝I0，根据Rx＝求出电阻。
综上可知，（2）（4）方案可行。
故选：A。
10．【解答】解：A.若灯L1短路，则会发生电源短路，电路中电流很大，烧坏电流表，故A错误；
B.若L2短路，也会发生电源短路，电压表示数为零，故B错误；
C.若灯L1断路，电流表也会断开，示数为零，故C错误；
D.L2断路前后，电压表都测量得是电源电压，由已知条件电源电压保持不变可知，电压表示数不变；L2断路前后，灯L1都是与电源、电流表形成串联电路，电流表支电路中电压、电阻不变，因此电流保持不变，故电压表示数不变，故D正确。
故选：D。
11．【解答】解：A、B、C是三根同种材料制成的电阻丝，2和3相比，它们长度相同，2比3细，故R2＞R3；
如果把1和2相比，它们粗细相同，1比2长，R1＞R2，
那么，这三根电阻线R1、R2、R3从大到小排列应为 R1＞R2＞R3；
根据串联电路特点，串联电路中各部分导体的电流相等，即I1＝I2＝I3；
故选：D。
12．【解答】解：
A、由图知，S1闭合，S2接a，导线直接将电源正负极相连，这样会造成电源短路，故A错误；
B、由图知，S1闭合，S2接b，电流从电源的正极流出经开关S2后分成两支，一支通过L2，另一支通过L1、S1，然后两支电流汇合回到电源负极，所以L1与L2并联，故B正确；
C、由图知，S1断开，S2接b，电路中只有L2接入电路中，电路为L2的简单电路，故C错误；
D、由图知，S1断开，S2接a，电流从电源的正极流出依次经过S2、L1、L2回到电源负极，此时L1与L2串联，故D错误。
故选：B。
13．【解答】解：由图可知，R1与R2串联，电压表测R2电压，电流表测电路电流，当滑片向左移动时，R2接入电路中的电阻变小，可知，R2两端电压即电压表示数变小，电路中电流即电流表的示数变大，由电流表量程可知，电路中最大电流I大＝0.6A，
当I大＝0.6A时，R2接入电路中的电阻最小为R小，由串联电路规律可知：
R小＝R串﹣R1＝﹣R1＝﹣5Ω＝2.5Ω；
当滑片向右移动时，R2接入电路电阻变大，电路中的电流即电流表示数变小，根据串联电路的分压特点，R2两端电压及电压表示数变大，由电压表量程可知，R2两端电压最大为U大＝3V
当U大＝3V时，R2接入电路中的电阻最大为R大，R1两端电压U1＝U﹣U大＝4.5V﹣3V＝1.5V
由＝可得，＝，解得：R大＝10Ω，因此R2的阻值变化范围为2.5Ω～10Ω。
故选：A。
14．【解答】解：
由电路图可知，滑动变阻器R2与电阻R1串联，电流表测量电路中的电流，电压表V测量R1两端的电压；
当开关S闭合，滑片向左移动的过程中，接入电路的电阻变小，电路的总电阻变小，电路中总电压等于电源电压不变，根据公式I＝可知，电路电流变大，即电流表示数变大；
电压表测电阻R1两端的电压，电路中电流变大，R1为定值电阻，根据U＝IR可知，电阻R1两端的电压变大，即电压表示数变大。
根据欧姆定律可知：电压表与电流表示数的比值为电阻R1，R1为定值电阻，则电压表与电流表示数的比值不变。故BC错误，AD正确。
故选：AD。
15．【解答】解：由电路图可知，R0与R串联，电压表测R0两端的电压。
A、因串联电路中总电压等于各分电压之和，所以，当电压表示数为1V时，R两端的电压：UR＝U﹣U0＝3V﹣1V＝2V，
因串联电路中各处的电流相等，所以，电路中的电流：I＝＝，即＝，
解得：R＝20Ω，
由图乙可知，R的电阻为20Ω时，污染指数为150，属于重度污染，故A正确；
BC、由图乙可知，污染指数越小时，可变电阻R的阻值越大，电路的总电阻越大，由I＝可知，电路中的电流最小，由U＝IR可知，R0两端的电压最小，即电压表的示数越小，同理可知，污染指数越大时，R的阻值越小，电路中的电流越大，故BC错误；
D、由图乙可知，污染指数为50时，可变电阻的阻值R′＝50Ω，因串联电路中总电阻等于各分电阻之和，
所以，电路中的电流：I′＝＝＝0.05A，
则此时电压表的示数：U0′＝I′R0＝0.05A×10Ω＝0.5V，故D正确。
故选：AD。
二、填空题（每空1分，共15分）
16．【解答】解：
酱油中的色素分子不停地做无规则运动，扩散到鸡蛋里面，使鸡蛋的外壳和蛋清颜色都变成了“茶色”；
因为煮茶蛋时温度高，分子做无规则运动的速度加快，酱油中的色素分子扩散到鸡蛋里面的速度加快，所以煮茶蛋变成的速度要比用冷水腌制咸蛋快很多。
故答案为：扩散，温度。
17．【解答】解：当迅速压下活塞时，可看见桶内棉花燃烧起来。这是通过做功的方式使玻璃筒内的空气内能增加、温度升高的。从能量转化的角度看，汽油机工作时压缩冲程与该图实验相同。
故答案为：做功；内能；压缩。
18．【解答】解：将两个表面光滑的铅块相互压紧后，发现它们会粘在一起，这说明分子间存在引力；用毛皮摩擦橡胶棒，橡胶棒带负电；
并联电路的电阻关系：＝+，
所以R并＝＝＝4Ω。
故答案为：分子间存在引力；负；4。
19．【解答】解：（1）由A的I﹣U图象可知，当UA＝3.0V时，IA＝0.6A，
由I＝可得：
RA＝＝＝5Ω；
（2）当A和B串联后接在某电源上时，通过A的电流为0.3A，
因串联电路中各处的电流相等，
所以，IB＝IA＝0.3A，
由图象可知，UA＝1.5V，UB＝2.0V，
因串联电路中总电压等于各分电压之和，
所以，该电源电压：
U＝UA+UB＝1.5V+2.0V＝3.5V；
（3）当将A和B并联在电压为2V的电源两端时，
因并联电路中各支路两端的电压相等，
所以，UA＝UB＝2V，
由图象可知，IA＝0.4A，IB＝0.3A，
因并联电路中干路电流等于各支路电流之和，
所以，干路中的电流：
I＝IA+IB＝0.4A+0.3A＝0.7A，
电路中的总电阻：
R＝＝≈2.86Ω。
故答案为：5；3.5；0.7；2.86。
20．【解答】解：（1）∵串联电路中各处的电流相等，
∴两只电阻串联时，电路中的最大电流I＝I乙＝0.6A，
∵串联电路中总电阻等于各分电阻之和，
∴根据欧姆定律可得，两端允许加的最大电压：
U＝I（R甲+R乙）＝0.6A×（10Ω+15Ω）＝15V；
（2）根据欧姆定律可得，两电阻两端允许所加的最大电压：
U甲＝I甲R甲＝1A×10Ω＝10V，U乙＝I乙R乙＝0.6A×15Ω＝9V；
∵并联电路中各支路两端的电压相等，
∴两只电阻并联时，电路中的最大电压U′＝U乙＝9V，
此时通过乙的电流为0.6A，
通过甲的电流I甲′＝＝＝0.9A，
∵并联电路中干路电流等于各支路电流之和，
∴干路最大电流：
I＝I甲′+I乙＝0.9A+0.6A＝1.5A。
故答案为：0.6；15；9；1.5。
21．【解答】解：
根据串联电路的分压特点可知，要使该灯泡在6V的电源上正常发光应串联一个电阻，
此时小灯泡两端的电压为2.5V，则灯泡正常工作时的电流为：
IL＝＝＝0.25A；
因串联电路中总电压等于各分电压之和，
则电阻两端的电压：
UR＝U﹣UL＝6V﹣2.5V＝3.5V，
根据串联电路各处的电流相等和欧姆定律可得该电阻的阻值：
R＝＝＝14Ω。
故答案为：串；14。
三、实验、作图题（共13分，每空1分，作图2分）
22．【解答】解：
（1）探究物质吸热能力实验，实验中应量取质量相同的甲、乙两种液体，分别倒入相同的烧杯中，用相同的电加热器加热。当它们吸收相同热量时，通过比较升高的温度来判断吸热能力的强弱，这种方法叫转换法。
（2）由表中实验数据可知，从开始加热到42℃，甲需要的加热时间短，乙需要的加热时间长，甲吸收的热量小于与乙吸收的热量。
（3）由表中实验数据可知，质量相同的甲、乙两种液体吸收相同热量，甲升高温度小于乙升高温度，所以甲物质的吸热能力强。
故答案为：（1）相同；升高的温度；转换法；（2）小于；（3）甲。
23．【解答】解：（1）由图甲，实验中电压表测R两端电压，滑动变阻器与R串联，滑片向右移动时电流表示数变大，即电阻变小，所以应把变阻器右下角接线柱接入电路。如图所示：
。
（2）电路图连接好电路的最后一根导线时，电流表指针迅速偏转到较大的位置，说明连接电路时开关没有断开且滑片未移到阻值最大处；
（3）连接好电路，闭合开关，发现电流表没有示数，说明是断路，移动滑动变阻器的滑片，电压表示数始终接近电源电压，说明电压表与电源相连，故造成这一现象的原因可能是电阻R断路；
（4）探究“电流与电阻的关系”，应不断改变电阻阻值而控制电阻两端电压不变，该实验中滑动变阻器的作用除了保护电路外，其作用主要是控制电阻两端电压保持不变；
根据串联电路的分压原理，当把10Ω的电阻换成5Ω的电阻后，电阻分压变小，滑动变阻器分压变大，为保持电阻两端电压不变，应增大电阻分压，减小滑动变阻器分压，应使滑动变阻器接入电路的阻值变小，由图示电路图可知，闭合开关后应向右移动滑片，同时眼睛盯住电压表。
（5）由图象知，当电压一定时，导体电阻越大，电流中的电流越小；即电压一定时，导体中的电流与导体的电阻成反比。
（6）当定值电阻R＝25Ω时，由图丙可知，此时电路中的电流I＝0.1A，
则电路中的总电阻为：R总＝＝＝40Ω，
所以滑动变阻器的最大阻值不能小于：R滑＝R总﹣R＝40Ω﹣25Ω＝15Ω。
故答案为：（1）见上图；（2）开关未断开；滑片未移到阻值最大处；（3）电阻R断路；（4）右；电压表；（5）电压一定时，电流与电阻成反比；（6）15。
四、计算题（每题6分，共12分）
24．【解答】解：
（1）天然气完全燃烧放出的热量：
Q放＝Vq＝0.5m3×7.0×107J/m3＝3.5×107J。
（2）水吸收的热量：
Q吸＝cm（t﹣t0）＝4.2×103J/（kg•℃）×100kg×（70℃﹣20℃）＝2.1×107J。
（3）燃气灶的效率：
η＝×100%＝×100%＝60%。
（4）燃烧煤、天然气时，是将燃料的化学能转化为火的内能，天然气与煤相比，天然气的热值较大，排出的污染气体较少、污染较小。
答：（1）0.5m3天然气完全燃烧放出的热量为3.5×107J。
（2）水吸收的热量为2.1×107J。
（3）燃气灶的效率为60%。
（4）天然气的突出优点是污染较小。
25．【解答】解：由电路图可知，滑动变阻器R与热敏电阻Rt串联，电流表测电路中的电流。
（1）由图乙可知，当环境温度为10℃时，热敏电阻的阻值Rt＝500Ω，
因串联电路中总电阻等于各分电阻之和，
所以，由I＝可得，电源的电压U＝I（R+Rt）＝0.01A×（100Ω+500Ω）＝6V；
（2）由图乙可知，当环境温度为30℃时，热敏电阻的阻值Rt′＝300Ω，
则电路中电流表的示数I′＝＝＝0.015A；
（3）由图乙可知，环境温度越高时，热敏电阻的阻值越小，此时电路中的电流越大，
所以，当滑动变阻器接入电路中的电阻最大且电流表的示数最大时，所测环境的温度最高，
此时电路的总电阻R总＝＝＝300Ω，
此时热敏电阻的阻值Rt″＝R总﹣R大＝300Ω﹣150Ω＝150Ω，
由图乙可知，温度每升高10℃，热敏电阻的阻值减少100Ω，
则热敏电阻的阻值从200Ω减少50Ω，对应的环境温度从40℃升高5℃即为45℃.
答：（1）电源电压为6V；
（2）若环境温度为30℃时且滑动变阻器接入电路的电阻R＝100Ω，则电流表的示数为0.015A；
（3）当环境达到最高温度时滑动变阻器完全接入电路，则环境最高温度为45℃.
加热时间/min
0
1
2
3
4
甲的温度/℃
30
34
38
42
46
乙的温度/℃
10
18
26
34
42
