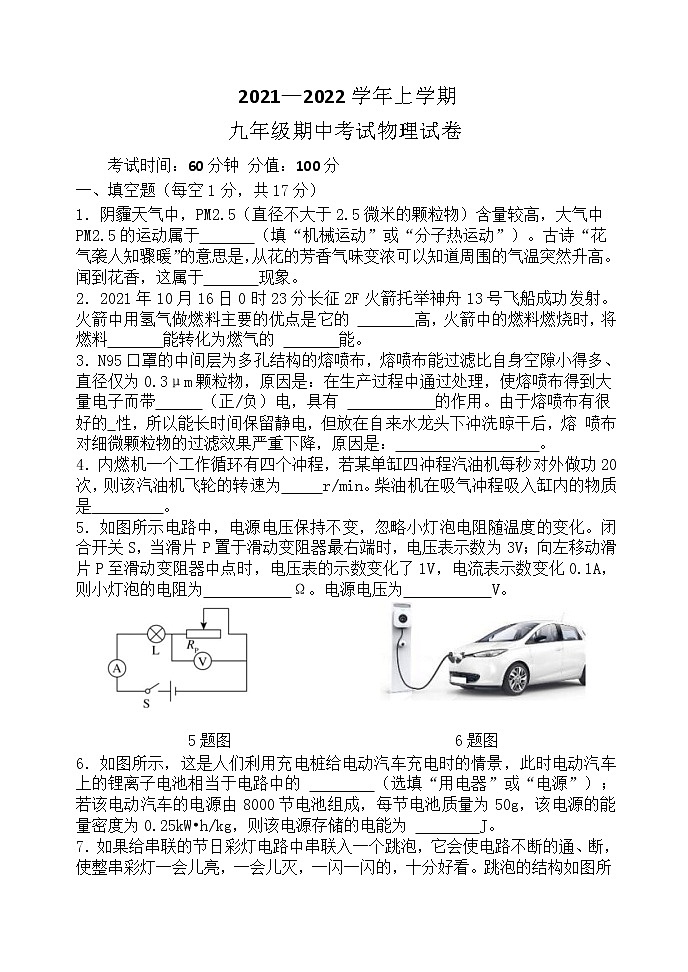

2021—2022 学年上学期

九年级期中考试物理试卷

考试时间：60 分钟 分值：100 分

 一、填空题（每空 1 分，共 17 分）

1．阴霾天气中，PM2.5（直径不大于 2.5 微米的颗粒物）含量较高，大气中

PM2.5 的运动属于     （填“机械运动”或“分子热运动”）。古诗“花 气袭人知骤暖”的意思是，从花的芳香气味变浓可以知道周围的气温突然升高。 闻到花香，这属于                现象。

2．2021 年 10 月 16 日 0 时 23 分长征 2F 火箭托举神舟 13 号飞船成功发射。 火箭中用氢气做燃料主要的优点是它的        高，火箭中的燃料燃烧时，将 燃料       能转化为燃气的        能。

3．N95 口罩的中间层为多孔结构的熔喷布，熔喷布能过滤比自身空隙小得多、 直径仅为 0.3μm 颗粒物，原因是：在生产过程中通过处理，使熔喷布得到大

量电子而带     （正/负）电，具有

        的作用。由于熔喷布有很

好的 性，所以能长时间保留静电，但放在自来水龙头下冲洗晾干后，熔 喷布对细微颗粒物的过滤效果严重下降，原因是：                  。

4．内燃机一个工作循环有四个冲程，若某单缸四冲程汽油机每秒对外做功 20 次，则该汽油机飞轮的转速为     r/min。柴油机在吸气冲程吸入缸内的物质 是         。

5．如图所示电路中，电源电压保持不变，忽略小灯泡电阻随温度的变化。闭 合开关 S，当滑片 P 置于滑动变阻器最右端时，电压表示数为 3V；向左移动滑 片 P 至滑动变阻器中点时，电压表的示数变化了 1V，电流表示数变化 0.1A， 则小灯泡的电阻为           Ω。电源电压为           V。

5 题图 6 题图

6．如图所示，这是人们利用充电桩给电动汽车充电时的情景，此时电动汽车 上的锂离子电池相当于电路中的         （选填“用电器”或“电源”）； 若该电动汽车的电源由 8000 节电池组成，每节电池质量为 50g，该电源的能 量密度为 0.25kW•h/kg，则该电源存储的电能为         J。

7．如果给串联的节日彩灯电路中串联入一个跳泡，它会使电路不断的通、断， 使整串彩灯一会儿亮，一会儿灭，一闪一闪的，十分好看。跳泡的结构如图所

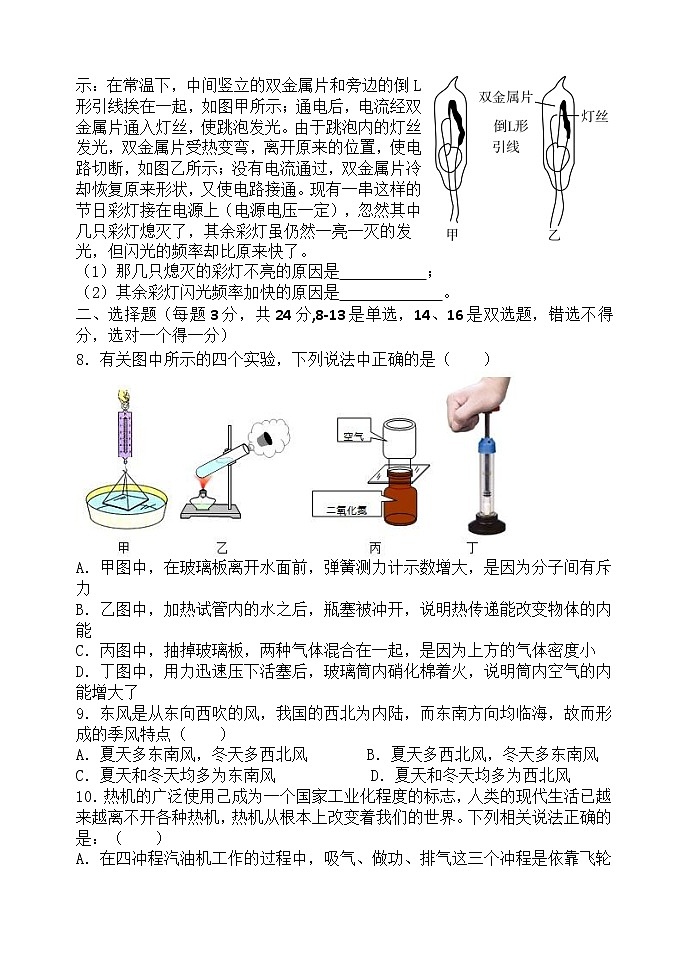

示：在常温下，中间竖立的双金属片和旁边的倒 L 形引线挨在一起，如图甲所示；通电后，电流经双 金属片通入灯丝，使跳泡发光。由于跳泡内的灯丝 发光，双金属片受热变弯，离开原来的位置，使电 路切断，如图乙所示；没有电流通过，双金属片冷 却恢复原来形状，又使电路接通。现有一串这样的 节日彩灯接在电源上（电源电压一定），忽然其中 几只彩灯熄灭了，其余彩灯虽仍然一亮一灭的发 光，但闪光的频率却比原来快了。

（1）那几只熄灭的彩灯不亮的原因是         ；

（2）其余彩灯闪光频率加快的原因是          。

二、选择题（每题 3 分，共 24 分,8-13 是单选，14、16 是双选题，错选不得 分，选对一个得一分）

8．有关图中所示的四个实验，下列说法中正确的是（ ）

A．甲图中，在玻璃板离开水面前，弹簧测力计示数增大，是因为分子间有斥 力

B．乙图中，加热试管内的水之后，瓶塞被冲开，说明热传递能改变物体的内 能

C．丙图中，抽掉玻璃板，两种气体混合在一起，是因为上方的气体密度小 D．丁图中，用力迅速压下活塞后，玻璃筒内硝化棉着火，说明筒内空气的内 能增大了

9．东风是从东向西吹的风，我国的西北为内陆，而东南方向均临海，故而形 成的季风特点（              ）

A．夏天多东南风，冬天多西北风 B．夏天多西北风，冬天多东南风 C．夏天和冬天均多为东南风               D．夏天和冬天均多为西北风

10．热机的广泛使用己成为一个国家工业化程度的标志，人类的现代生活已越 来越离不开各种热机，热机从根本上改变着我们的世界。下列相关说法正确的 是：（              ）

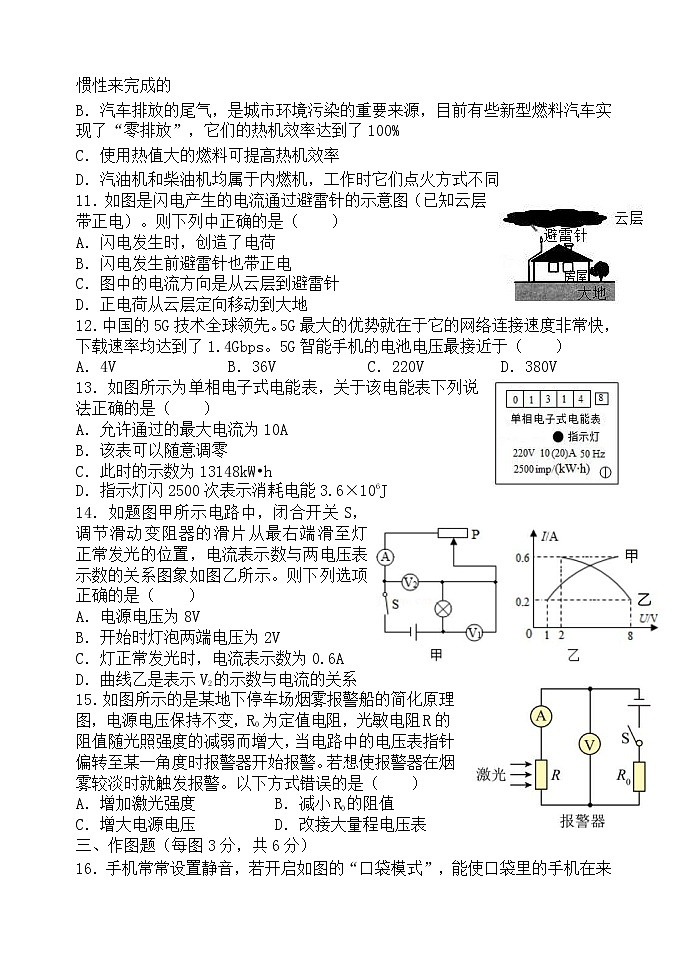

A．在四冲程汽油机工作的过程中，吸气、做功、排气这三个冲程是依靠飞轮

惯性来完成的

B．汽车排放的尾气，是城市环境污染的重要来源，目前有些新型燃料汽车实 现了“零排放”，它们的热机效率达到了 100%

C．使用热值大的燃料可提高热机效率

D．汽油机和柴油机均属于内燃机，工作时它们点火方式不同

11．如图是闪电产生的电流通过避雷针的示意图（已知云层 带正电）。则下列中正确的是（              ）

A．闪电发生时，创造了电荷

B．闪电发生前避雷针也带正电

C．图中的电流方向是从云层到避雷针

D．正电荷从云层定向移动到大地

12．中国的 5G 技术全球领先。5G 最大的优势就在于它的网络连接速度非常快， 下载速率均达到了 1.4Gbps。5G 智能手机的电池电压最接近于（              ）

A．4V B．36V C．220V D．380V

13．如图所示为单相电子式电能表，关于该电能表下列说 法正确的是（ ）

A．允许通过的最大电流为 10A B．该表可以随意调零

C．此时的示数为 13148kW•h

D．指示灯闪 2500 次表示消耗电能 3.6×106J

14．如题图甲所示电路中，闭合开关 S， 调节滑动变阻器的滑片从最右端滑至灯 正常发光的位置，电流表示数与两电压表 示数的关系图象如图乙所示。则下列选项 正确的是（    ）

A．电源电压为 8V

B．开始时灯泡两端电压为 2V

C．灯正常发光时，电流表示数为 0.6A D．曲线乙是表示 V2 的示数与电流的关系

15．如图所示的是某地下停车场烟雾报警船的简化原理 图，电源电压保持不变，R 0 为定值电阻，光敏电阻 R的 阻值随光照强度的减弱而增大，当电路中的电压表指针 偏转至某一角度时报警器开始报警。若想使报警器在烟 雾较淡时就触发报警。以下方式错误的是（              ） A．增加激光强度              B．减小 R 0 的阻值

C．增大电源电压 D．改接大量程电压表

三、作图题（每图3分，共6分）

16．手机常常设置静音，若开启如图的“口袋模式”，能使口袋里的手机在来

电时响铃，将手机从口袋拿出来后，响铃（   ）停止。其原理为：有两个开

关 S1、S2，当接收来电时 S1 闭合；若手机放在口袋这种封闭黑暗的环境中，开 关 S2 闭合，若将手机从口袋拿出来后，开关 S2 断开。请你设计出符合要求的 电路图。

17.如图甲所示小灯泡发光的电路连接图，请根据甲图在乙图画出小灯泡内部 结构图。

16 题图 甲 乙

17 题图

四、实验与探究（每空 2 分，共 34 分）

18．如图甲所示，为了比较水和食 用油吸热的差异，在两个完全相同 的烧杯中分别盛以质量和初温相同 的水和食用油，再用相同的电加热 器同时开始加热，测出它们温度随 时间变化的关系如图乙所示。

（1）实验中是通过比较

       来比较吸热多少的。

（2）通过实验可以看出                  的吸热能力更强，在物理 上为了比较物质吸热本领的强弱，我们引用了比热容的概念。

（3）已知水的比热容为 4.2×103J/（kg•℃），由温度随时间变化的关系 图像，我们得知食用油的比热容为                J/（kg•℃）。

19．某实验小组用图甲所示电路进行“探究电流与电阻的关系”实验。

（1）请将图甲连接完整，要求滑动变阻器滑片向右移动时电阻变大。

（2）闭合开关前，滑动变阻器滑片 P 应该位于    （选填“A“或“B“） 端。

（3）闭合开关后，同学们发现，无论怎样调节滑动变阻器的滑片，电流表 始终没有示数，电压表示数接近电源电压，原因可能是      ；

（4）排除故障后，先将 5Ω定值电阻接入电路，闭合开关，调节滑动变阻 器的滑片，使电压表的示数为某一定值，此时电流表的示数如图乙所示， 为      A；

（5）接下来断开开关，取下 5Ω的定值电阻，换成 10Ω的定值电阻，闭合 开关，应向     （选填“A”或“B”）端移动滑片，直至电压表示数为      V 时，读出电流表的示数。再更换为 20Ω，继续进行实验，将实验数据记录 在下面的表格中。

（6）由表中所示的实验数据，滑动变阻器的最大阻值应该不低于    Ω。

20．小明用如图甲所示的电路来测量标有“2.5V”字样的小灯泡的电阻， 电源电压为 6V，小灯泡正常发光时的电阻大约为 10Ω。现有规格分别为“10

Ω，1A”和“20Ω，0.5A”的滑动变阻器各一个。

（1）为完成实验，应该选取规格为“          ”的滑动变阻器。

（2）电路检查无误后，闭合开关后，发现小灯泡不亮，接下来应该先进行 的操作是                （选填字母）。

A.检查导线连接是否良好 B.移动滑动变阻器的滑片观察小灯泡是否发光 C.断开开关

D.观察电流表和电压表是否有示数

（3）排除故障后，移动滑动变阻器滑片改变小灯泡两端的电压，记录多组 对应的电流，并在坐标上作出 I﹣U 关系图像，如图丙所示，图乙是电压表 示数为 2.5V 时电流表的示数，小灯泡正常发光时的电阻是        Ω（结 果 保 留 一 位 小 数 ） ， 小 明 发 现 I ﹣ U 关 系 图 像 是 一 条 曲 线 ， 原 因 是              。

（4）小明又用一个已知阻值的定值电阻 R0 等器材，设计了如图丁所示的实 验电路，测量该小灯泡正常发光时的电阻，请你帮他完成下列实验步骤。

①连接好实验电路后，闭合开关 S、S2，移动滑动变阻器滑片，使电流表的 示数为                ；

②保持滑动变阻器滑片的位置不动，闭合开关            ，断开 S2， 读出电流表的示数为 I；

③小灯泡正常发光时的电阻 RL＝          （用已知量和测量量表示）。

五、综合应用题（8 分+11 分，共 19 分）

21．有公司设计一种新能源车称为“增程式混合动力汽车”，这种汽车搭 载的汽油机并不直接为汽车提供动力，它的原理是，汽车内有一个车载电 池，行驶过程中，汽油机带动发电机发电，发电机发电给电池充电，电池 放电给电动机工作，电动机为汽车提供动力，发电机对机械能的利用率非 常高，可近似看成转化效率为 100%，“增程式混合动力汽车”最初的能量 流程如图甲。按照图甲的能量流程图，某次实验增程式汽车在一次测试中

（车载电池已蓄有一定电量），它 在水平路面上以一定的速度匀速 行驶 18min，汽车运行的数据稳定， 如图乙。

（1）求该辆汽车在这次测试中消耗的电能；

（2）请通过计算判断该辆汽车在这段测试中消耗电能后，车载电池的蓄储 的总电能是增加了还是减少了？（汽油的热值：q＝4.5×107J/kg）

22．亮亮设计了一个用电压表的 示数变化反映环境温度变化的电 路。其电路原理图如图所示，电 源电压保持不变。电压表量程为

0～3V，R0 是定值电阻，阻值为 150

Ω，R1 是热敏电阻，其电阻随环 境温度变化的关系如图所示。闭

合开关 S 后，当环境温度为 20℃时，求：

（1）R1 的阻值为多少？此时电压表的示数为 1.5V，通过 R0 的电流为多少？

（2）电源电压为多少？

（3）电压表两端电压不能超过其最大测量值，则此电路所允许的最高环境 温度是多少？

郑州外国语中学 2021—2022 学年上学期

九年级期中考试物理试卷答案

一、填空题（每空 1 分，共 17 分）

1. 机械运动；扩散

2. 热值；化学；内

3. 负；吸引轻小物体；绝缘； 生活用水是导体洗后的熔喷布不再带电

4. 2400 ；空气

5. 10；6

6. 用电器；3.6×108

7. 熄灭的彩灯发生短路； 由于短路使整串彩灯的总电阻变小，电路中电流变大，使双金属片达到切断电路的温度的时 间变短。

二、选择题（每题 3 分，共 24 分,8-13 是单选，14、16 是双选题，错选不得分， 选对一个得一分）

8.D 9.A   10.D 11.C 12.A   13.D 14.CD 15. AD

三、作图题（每图3分，共6分）

16.17.

四、实验与探究（每空 2 分，共 34 分）

18.（1）加热时间；（2）水；（3）2.1×103。

19. （1）如上图所示；（2）B；（3）R 断路；（4）0.4；（5）B；2；（6）10。

19 题图

20.（1）20Ω，0.5A；（2）D；（3）11.4；小灯泡的电阻随温度的升高而增大；（4）① ；

②S、S1；③。

五、综合应用题（8 分+11 分，共 19 分）

21.解：（1）W＝UIt＝500V×80A×1080s＝4.32×107J

（2）汽油放出的热量：Q 放＝mq＝2kg×4.5×107J＝9×107J

转化的电能：W 电＝ηQ 放＝40%×9×107J＝3.6×107J

而 3.6×107J＜4.32×107J

所以电池的蓄储的总电能是减少了。

22.

（1）由图（b）可知，当环境温度为 20℃时，热敏电阻 R1＝250Ω，

电压表的示数为 1.5V，通过 R0 的电流：I0＝＝＝0.01A；

（2）因串联电路的总电阻等于各分电阻之和，所以环境温度为 20℃时，电路的总电阻：

R＝R1+R0＝250Ω+150Ω＝400Ω，

因串联电路中各处的电流相等，所以由 I＝可得，电源电压：U＝I0R＝0.01A×400Ω＝

4V；

（3）由题意可知，电压表示数允许的最大值为 3V，此时电路能够测量的温度最高，

因串联电路中各处的电流相等，所以，此时电路中的电流为：I′＝ ＝＝

0.02A，

因串联电路两端的电压等于各部分电路两端的电压之和，所以，此时 R1 两端的电压：U1′

＝U﹣U0′＝4V﹣3V＝1V， 此时热敏电阻的阻值：R1′＝＝＝50Ω， 由图（b）可知，热敏电阻的阻值为 50Ω时对应温度为 100℃，即此电路所允许的最高环

境温度为 100℃。
