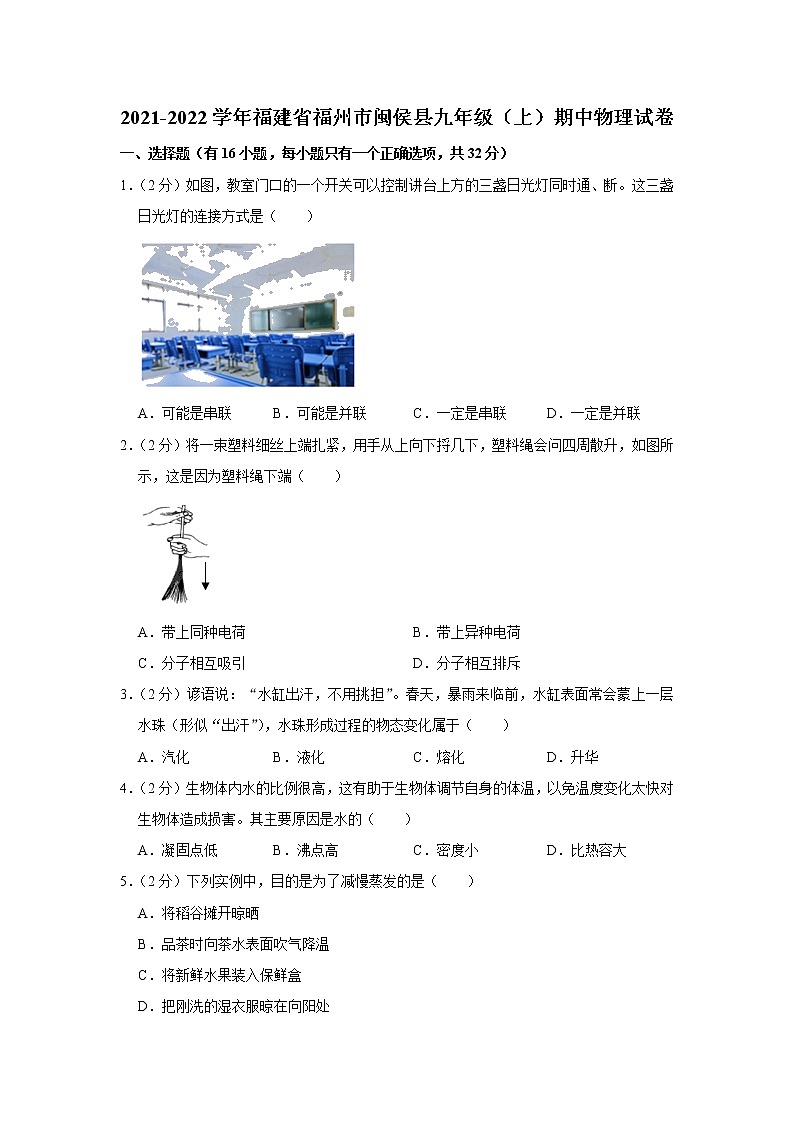

福建省福州市闽侯县2021-2022学年九年级上学期期中考试物理试题（Word版含解析）

这是一份福建省福州市闽侯县2021-2022学年九年级上学期期中考试物理试题（Word版含解析），共19页。试卷主要包含了选择题，填空题，作图题，简答题，实验，计算题等内容，欢迎下载使用。

1．（2分）如图，教室门口的一个开关可以控制讲台上方的三盏日光灯同时通、断。这三盏日光灯的连接方式是（ ）
A．可能是串联B．可能是并联C．一定是串联D．一定是并联
2．（2分）将一束塑料细丝上端扎紧，用手从上向下捋几下，塑料绳会问四周散升，如图所示，这是因为塑料绳下端（ ）
A．带上同种电荷B．带上异种电荷
C．分子相互吸引D．分子相互排斥
3．（2分）谚语说：“水缸出汗，不用挑担”。春天，暴雨来临前，水缸表面常会蒙上一层水珠（形似“出汗”），水珠形成过程的物态变化属于（ ）
A．汽化B．液化C．熔化D．升华
4．（2分）生物体内水的比例很高，这有助于生物体调节自身的体温，以免温度变化太快对生物体造成损害。其主要原因是水的（ ）
A．凝固点低B．沸点高C．密度小D．比热容大
5．（2分）下列实例中，目的是为了减慢蒸发的是（ ）
A．将稻谷摊开晾晒
B．品茶时向茶水表面吹气降温
C．将新鲜水果装入保鲜盒
D．把刚洗的湿衣服晾在向阳处
6．（2分）下列现象或事例中，利用做功使物体内能增加的是（ ）
A．人们在太阳光下取暖
B．向手上哈气能使手变暖
C．汽油机的压缩冲程
D．水烧开时，壶盖被水蒸气顶起来
7．（2分）小雅做实验时，不小心将电压表和电流表的位置互换了，如图所示，如果此时闭合开关，将（ ）
A．电压表可能被烧坏B．电流表可能被烧坏
C．两表都可能被烧坏D．两表都不会被烧坏
8．（2分）用同种材料制成两段长度相等、横截面积不同的圆柱形导体，A比B的横截面积大，如图所示，将它们串联在电路中，以下关系正确的是（ ）
A．RA＝RBB．UA＞UBC．UA＝UBD．IA＝IB
9．（2分）下列措施可以提高热机效率的是（ ）
A．燃烧更多的燃料B．使燃料燃烧更充分
C．使用热值更大的燃料D．使用比热容更大的燃料
10．（2分）某导体两端电压由6V升高到10V时，通过它的电流增大了0.1A，则导体的电阻为（ ）
A．20ΩB．30ΩC．40ΩD．50Ω
11．（2分）将一根电阻为R的锰铜合金线连入电路中，要使其连入电路的电阻变小，可行的措施是（ ）
A．减小合金线两端的电压
B．增大通过合金线中的电流
C．将合金线拉长后连入电路
D．将合金线对折后连入电路
12．（2分）取出白炽灯的钨丝接入电路，如图所示。闭合开关，小灯泡发光，钨丝不发光。现用酒精灯加热钨丝，观察到灯变暗。此过程中（ ）
A．钨丝的电阻变小B．小灯泡两端电压不变
C．钨丝的电阻变大D．通过钨丝的电流增大
13．（2分）击剑比赛中，当选手甲的剑（图中用“S甲”表示）击中乙方的导电服时，电路接通，乙方指示灯亮，乙方被判输。图中能反映这种原理的电路是（ ）
A．B．
C．D．
14．（2分）下列关于内能、温度、热量的说法中，正确的是（ ）
A．物体的温度越高，所含热量越多
B．对物体做功，物体内能一定增加
C．内能小的物体也可能将热量传递给内能大的物体
D．温度高的物体内能一定大，温度低的物体内能一定小
15．（2分）某一部件外壳上三个电压表的示数分别为U1、U2、U3，三个电流表的示数分别为I1、I2、I3，它的内部结构如图所示，以下对各数据的分析正确的是（ ）
A．U1＝U2＝U3B．I1＝I2+I3
C．U1+U2＝U3D．以上都不正确
16．（2分）如图所示，当开关S闭合时，滑动变阻器滑片从右往左移动过程中，下列分析正确的是（ ）
A．A表示数变小，灯变暗B．A表、V表示数均不变
C．A表、V表示数均变大D．A表示数不变，V表变大
二、填空题（有5小题，每空1分，共12分）
17．（2分）国庆热映抗美援朝题材电影《长津湖》，志愿军官兵在零下40摄氏度的极寒中坚守阵地，如图所示。战士们睫毛上的“冰霜”是由于水蒸气 形成的，此过程需要 （选填“吸收”或“放出”）热量。
18．（3分）2021年6月17日神舟十二号载人飞船发射成功，火箭升空时将燃料的内能转化为火箭的 能；如图是9月17日顺利返回地面后的飞船返回舱，可知返回舱进入大气层时克服空气摩擦做功， 增加， 升高，像火球一样把外壳烧焦了。
19．（2分）家庭电路中，用电器与控制它的开关之间是 联的，工作的用电器越多、电路的总电阻 （选填“越大”或“越小”）。
20．（2分）如图甲所示，闭合开关，电压表V1、V2指针偏转均如图乙所示，则电阻R2两端的电压是 V，电源电压是 V。
21．（3分）图甲电路中，电源电压保持不变，R1为60Ω，电阻箱R2的示数如图乙所示，是 Ω。当只闭合开关S1时，电流表示数为0.2A，则电源电压为 V；若闭合S1、S2、S3，将R2阻值调大，则通过R3的电流将 （选填“变大”、“变小”或“不变”）。
三、作图题（有2小题，共4分）
22．（2分）在如图所示电路的圆圈中填入电流表或电压表符号，使得开关闭合后两灯均能发光。
23．（2分）请你用笔划线代替导线将图示的电路连接完整，使两灯并联，开关S同时控制两只小灯泡，电流表测通过L1的电流（约0.2A）（要求：导线不能交叉）。
四、简答题（有1小题，共4分）
24．（4分）“道路千万条，安全第一条”，每个人都要注意交通安全。
（1）“红灯停，绿灯行”是人人都应遵守的交通规则，试判断交通信号灯中的红灯、绿灯的连接方式，并简要说明理由。
（2）汽车后视镜的镜片内安装有一个电加热膜，雨天行车时，后视镜淋雨后会变模糊。此时开启后视镜电加热功能，电加热膜通电产生热量，镜面很快就变清晰了。请用所学：物理知识解释镜面很快变清晰的原因。
五、实验、探究题（有5小题，每空1分，共28分）
25．（6分）如图是某小组做的几个实验。
（1）如图甲所示，两个相同的烧杯内分别装有冷水和热水，将它们放在已调平衡的天平的左右盘上，天平保持平衡。半小时后，发现天平的指针向 （选填“左”或“右”）偏，这是因为：液体 ，蒸发越快。
（2）如图乙所示，将一带正电的小球Q固定在绝缘支座上，将另一带电小球P用细线悬挂在A点，两小球静止时如图所示，可知小球P带 电。当把小球P悬挂在B点时，发现细线与竖直方向的夹角θ减小了，由此可初步得出：其它条件相同时，电荷间的距离越大，其相互作用力 。
（3）如图丙电路中，镍铬合金线和锰铜线的粗细、长度均相同。若开关置于α接线柱时，电流表示数为I1，开关置于b接线柱时，电流表示数为I2，且I1＞I2。上述操作是为了探究导体的电阻跟导体 的关系。由电流表示数可知，该实验中 （填金属线名称）电阻较大。
26．（6分）如图甲所示，是探究“水沸腾时温度变化规律”的实验装置。
（1）组装该装置过程中，对于铁杆与铁圈的安装顺序，应为：先安装 （选填“铁杆”或“铁圈”）；在烧杯上方加盖硬纸片的目的是 。
（2）实验过程中，烧杯上方冒出的“白气”实际上是 （选填“小冰晶”、“小水滴”或“水蒸气”），它的形成是 （填物态变化名称）过程。
（3）水开始沸腾时，观察到温度计的示数如图乙所示，此时水的沸点是 ℃；继续加热，温度计的示数将 。
27．（5分）图甲是物理兴趣小组讨论设计的“探究蜂蜜和豆油的吸热能力”实验装置。
（1）实验中应选用初温相同、 （选填“体积”或“质量”）相同的蜂蜜和豆油，两支电热棒的规格也应相同，其目的是：可以通过 来比较物质吸收的热量。
（2）实验中记录的数据如表所示，请根据表中数据在图乙中画出豆油的温度随时间变化的图像。
（3）分析图像可知，加热过程豆油温度升高得较 （选填“快”或“慢”），说明其吸热能力较 （选填“强”或“弱”）。
28．（4分）某小组设计了如图甲所示电路图来探究“并联电路的电流规律”。
（1）实验选用两节崭新干电池做电源，则电源电压为 V。图乙是实验电路，此时电流表测量的是 （选填“A”、“B”或“C”）处的电流。
（2）如表是实验获得的数据，分析表中数据可初步得出： （填IA、IB、IC的关系表达式）。为了进一步验证这个结论正确与否，接下来的操作是： 。
29．（7分）小华为探究“电流与电阻的关系”，设计了如图甲的实验电路。她找来了如下实验器材：电压恒为3V的电源，电流表、电压表各一只，一个开关，阻值分别为10Ω、20Ω、50Ω的定值电阻各一个，滑动变阻器上标有“50Ω 1A”字样，导线若干。
（1）请你用笔画线代替导线，将图乙实物连接完整。
（2）在连接电路过程时，开关应始终处于 状态。
（3）连接好电路，闭合开关，移动变阻器滑片，发现电流表指针偏转。电压表示数为零，则出现此故障的原因可能是：电阻R （选填“短路”或“开路”）。
（4）故障排除后，小华先把10Ω电阻接入电路，移动变阻器滑片，使电压表示数为2V，读出电流表示数。接着断开开关，拆下10Ω电阻改换成阻值为20Ω的电阻继续实验。闭合开关，电压表示数如图丙，是 V，为完成探究，此时她应将变阻器滑片向 端（选填“A”或“B”）移动，使电压表的示数为 V。
（5）正确操作并完成实验后，小华根据记录的数据作出了如图丁所示的电流I随电阻R变化的关系图象。分析图象得出的“电流与电阻的关系”是： 。
六、计算题（有3小题，共20分）
30．（7分）国庆期间，小明一家去户外野炊。他们使用木炭作为燃料，已知这种木炭的热值是2.8×107J/kg，水的比热容为4.2×103J/（kg•℃），求：
（1）1kg木炭完全燃烧放出的热量是多少？
（2）若这些热量全部被锅内30℃的水吸收，可将多少kg水加热至100℃？
31．（6分）如图电路中，电源电压保持不变，电阻R1的阻值为5Ω，R2阻值为10Ω。闭合开关，电压表示数为2V。
求：（1）通过R1的电流；
（2）电源两端的电压。
32．（7分）如图电路，电阻R1＝6Ω。闭合开关，电流表A的示数为2.5A，电流表A1示数为1.5A。求：
（1）电源电压；
（2）R2的阻值。
2021-2022学年福建省福州市闽侯县九年级（上）期中物理试卷
参考答案与试题解析
一、选择题（有16小题，每小题只有一个正确选项，共32分）
1．【解答】解：一只开关同时控制3盏日光灯，若其中一个日光灯坏了，其余两个日光灯还能照常工作，由此可知这三盏日光灯是互不影响的，所以它们之间一定是并联的。
故选：D。
2．【解答】解：将一束塑料细丝上端扎紧，用手从上向下捋几下，塑料绳会问四周散升，是因为塑料细丝在与手摩擦的过程中带了电，塑料细丝带的是同种电荷，同种电荷相互排斥。
故选：A。
3．【解答】解：夏天，水缸的温度比较低，空气中的水蒸气遇到温度较低的水缸液化成小水滴，附着在水缸外面。
故选：B。
4．【解答】解：
因为水的比热容比较大，在吸收或放出相同的热量时，水的温度变化小，因此生物体内水的比例很高，有助于调节生物体自身的温度，以免温度变化太快对生物体造成损害，故D正确。
故选：D。
5．【解答】解：A、将稻谷摊开晾晒，增大了液体的蒸发面积，可加快蒸发，故A不符合题意；
B、品茶时向茶水表面吹气降温，是加快了茶水表面上方的空气流动速度，可加快蒸发，故B不符合题意；
C、将新鲜水果装入保鲜盒，控制了液体的表面积，避免了外界空气流动的影响，可减慢蒸发，故C符合题意；
D、把刚洗的湿衣服晾在向阳处，提高了液体的温度，可加快蒸发，故D不符合题意。
故选：C。
6．【解答】解：A、人们在太阳光下取暖，属于热传递改变物体的内能，不符合题意。
B、向手上哈气能使手变暖，属于热传递改变物体的内能，不符合题意。
C、汽油机的压缩冲程，是压缩气体，内能增加，温度升高，将机械能转化为内能的过程，属于做功改变物体的内能，符合题意。
D、烧开水时，壶盖被水蒸气顶起来，属于做功改变物体的内能，但是使物体内能减少，不符合题意。
故选：C。
7．【解答】解：将电压表和电流表位置接反了，如图所示，此时电流表直接接到电源两极上，造成电源短路，通过电流表的电流会很大，电流表可能被烧坏；
由于是电源短路，没有电流通过电压表，所以，电压表不会烧坏。
故选：B。
8．【解答】解：
（1）导体A和B由同种材料制成、长度相同，由图可知导体A横截面积比B的大，则RA＜RB，故A错误；
（2）因串联电路中各处的电流相等，所以，图中通过两导体的电流相等，即IA＝IB，故D正确；
（3）因RA＜RB，IA＝IB，所以由I＝可得，UA＝IARA，UB＝IBRB，即UA＜UB，故BC错误。
故选：D。
9．【解答】解：热机效率是指有效利用的能量与燃料完全燃烧放出的热量的比值，与燃烧燃料的多少、燃料的热值或比热容等因素无关；使燃料燃烧更充分，可以有效提高燃料的利用率，可以提高热机效率，故B正确。
故选：B。
10．【解答】解：设这个定值电阻的阻值为R，则导体两端电压为6V时，通过它的电流为：
I1＝＝，
导体两端电压为10V时，通过它的电流为：
I2＝＝，
已知：ΔI＝I2﹣I1＝0.1A，
即：﹣＝0.1A，
解得：R＝40Ω。
故选：C。
11．【解答】解：
AB、导体的电阻是导体阻碍电流的性质，与导体两端的电压和通过的电流无关，故AB错误；
C、将这根导线拉长，长度变长、横截面积变小，电阻变大，可以使连入电路的导线电阻变大，故C错误；
D、将导线对折后接入电路，长度变小、横截面积变大，导体的电阻变小，故D正确。
故选：D。
12．【解答】解：闭合开关S，小灯泡发光，钨丝不发光，用酒精灯加热钨丝，观察到灯变暗，说明通过小灯泡L的电流变小，根据欧姆定律可知，电路中的总电阻增大，根据串联电路的电阻关系可知，钨丝的电阻增大；根据U＝IR可知，小灯泡两端的电压变小；
综上所述，C正确，ABD错误。
故选：C。
13．【解答】解：因为甲方指示灯和乙方指示灯可以单独工作，并且互不影响，因此甲、乙指示灯为并联连接；
根据题意可知，甲方开关控制乙方指示灯的工作，乙方开关控制甲方指示灯的工作，因此B选项电路符合要求。
故选：B。
14．【解答】解：A、物体的温度越高，物体具有的内能越多，此时没有发生热传递，没有热量的吸收和放出，不能谈热量，并且热量的修饰词不能是“含有”，故A错误。
B、对物体做功，机械能不一定转化为内能，所以物体的内能不一定增大，故B错误；
C、内能小的物体，可能温度高，所以它可能将热量传递给内能大的物体，故C正确；
D、内能的大小与物体的质量、温度、状态有关，仅凭温度的高低不能判断物体内能的大小，故D错误。
故选：C。
15．【解答】解：分析电路图，两电阻串联，三个电流表测量串联电路中的电流，所以三个电流表的示数相同，即I1＝I2＝I3；
电压表V1测量R1两端的电压U1，电压表V2测量R2两端的电压U2，电压表V3测量R1和R1串联两端的总电压U3，所以U1+U2＝U3。
故选：C。
16．【解答】解：由图可知，该电路为串联电路，电流表测量电路中的电流，电压表测量R右边部分电阻的电压；
当开关S闭合时，滑动变阻器滑片从右往左移动过程中，由于电压表所在的电路相当于是断路，所以滑动变阻器接入电路的电阻不变，电路的总电阻不变，根据欧姆定律可知，电路中的电流不变，即电流表示数不变；与电压表并联部分的电阻变大，根据U＝IR可知，电压表示数变大，故D正确。
故选：D。
二、填空题（有5小题，每空1分，共12分）
17．【解答】解：战士们睫毛上的“冰霜”是由于水蒸气遇冷凝华形成的，凝华放出热量。
故答案为：凝华；放出。
18．【解答】解：火箭的燃料燃烧过程中，化学能转化为内能，内能再转化为火箭的机械能；
返回舱的外壳被烧焦，这是因为返回舱进入大气层时克服空气摩擦，这是通过的做功的方式增大了返回舱的内能，温度升高，像火球一样把外壳烧焦了。
故答案为：机械；内能；温度。
19．【解答】解：家庭电路中开关应与所控制的用电器串联，家庭电路中同时工作的用电器越多，相当于并联的电阻越多，根据电阻越并越小可知，电路的总电阻越小。
故答案为：串；越小。
20．【解答】解：由电路图可知，电阻R1与R2串联，电压表V1示数应大于电压表V2示数，而两电压表指针位置相同，则电压表V1量程是0～15V，分度值是0.5V，电压表示数UV1＝10V，即电源电压U＝10V；
电压表V2量程是0～3V，分度值是0.1V，电压表示数UV2＝2V，即电阻R1两端的电压U1＝2V；
根据串联电路中总电压等于各部分电路电压之和，U＝U1+U2，
电阻R2的电压U2＝U﹣U1＝10V﹣2V＝8V；
故答案为：8；10。
21．【解答】解：（1）由图乙所示电阻箱可知，电阻箱示数是：0×1000Ω+2×100Ω+2×10Ω+0×1Ω＝120Ω，
（2）当只闭合开关S1时，电阻R1、R2串联，电流表测量电路中的电流，
则此时电路中的总电阻为：R＝R1+R2＝60Ω+120Ω＝180Ω，
根据I＝可得，电源电压：
U＝IR＝0.2A×180Ω＝36V；
（3）若闭合S1、S2、S3，R1短路，电阻箱R2与R3并联，电流表测量干路电流；
由于并联电路各支路用电器工作时不会影响，所以将R2阻值调大时，通过R3的电流不变。
故答案为：120；36；不变。
三、作图题（有2小题，共4分）
22．【解答】解：根据电路图可知，若右面的电表为电流表，则灯泡L2会被短路，所以应该为电压表；左面的电表与灯泡L2串联，为电流表，该电路为并联电路，如图所示：
23．【解答】解：由题意可知，两灯并联，开关S位于干路，电流表位于L1支路，且选小量程，
从电源的正极出发，依次连接灯L1、电流表A、开关S回到电源的负极，然后把灯L2并联在灯L1和电流表A两端，如下图所示：
四、简答题（有1小题，共4分）
24．【解答】解：（1）交通信号灯中的红灯、绿灯都可以独立工作，互不影响，是并联的；
（2）镜面上水珠消失的过程属于物态变化中的汽化，即从液态变为气态，所以镜面变得清晰了。
故答案为：（1）交通信号灯中的红灯、绿灯都可以独立工作，互不影响，是并联的；
（2）镜面上水珠消失的过程属于物态变化中的汽化，即从液态变为气态，所以镜面变得清晰了。
五、实验、探究题（有5小题，每空1分，共28分）
25．【解答】解：（1）如图甲所示，两个相同的烧杯内分别装有冷水和热水，将它们放在已调平衡的天平的左右盘上，天平保持平衡；半小时后，发现热水的质量减小的快，天平的指针向左偏，这是因为：液体的温度不同，蒸发的快慢不同，液体温度越高，蒸发越快；
（2）由图乙可知，两小球是相互排斥的，这说明两个小球所带的电荷是同种电荷，则小球P带正电；
由于电荷之间的相互作用力越强时悬挂小球的偏转角度越大，所以可以通过比较悬挂小球的偏转角度的大小来判断电荷之间的相互作用力的大小；由图可知：小球离带正电的物体Q越远，偏转角度越小，表面它们之间的作用力越小；
（3）若开关置于α接线柱时，锰铜线接入电路，电流表示数为I1，开关置于b接线柱时，镍铬合金线接入电路，电流表示数为I2；由于锰铜线和镍铬合金线的长度、横截面积相同，材料不同，所以上述操作是为了探究导体的电阻跟导体的材料的关系；电流表示数越大，表明导体的电阻越小，由于I1＞I2，所以该实验中镍铬合金线的电阻较大。
故答案为：（1）左；温度越高；（2）正；越小；（3）材料；镍铬合金线。
26．【解答】解：（1）由于要用酒精灯的外焰加热，所以需先根据酒精灯固定铁圈的高度；实验时，在烧杯上盖上硬纸片，是为了减小热量散失，缩短加热时间；
（2）烧杯中冒出的“白气”是水蒸气遇冷放出热量发生液化形成的小水滴；
（3）如图所示温度计分度值是1℃，所以水的沸点是98℃，水沸腾时吸热温度不变，故继续加热，温度计的示数将不变.
故答案为：（1）铁圈；为了减小热量散失，缩短加热时间；（2）小水滴；液化；（3）98；不变。
27．【解答】解：（1）根据比较吸热能力的两种方法，要控制不同物质的质量相同，故实验前，要在两个相同的烧杯中加入初温相同、质量相等的相同的蜂蜜和豆油；
实验中两支电热棒的规格也应相同，其目的为了在相同加热时间内放出相同的热量，同时蜂蜜和豆油也吸收相同的热量，因可通过加热时间来比较物质吸收的热量；
（2）根据表中数据先描点，然后用直线将各点连接起来，如下图所示：
（3）分析表中数据可知，蜂蜜的温度升高得比较慢，豆油的温度升高得比较快，由比较吸热能力的方法，这说明豆油的吸热能力较弱。
故答案为：（1）质量；加热时间；（2）如上图所示；（3）快；弱。
28．【解答】解：（1）若电源是两节新的干电池，一节干电池的电压为1.5V，则电源电压为3V；
电流表与待测电路串联，如图甲是他们设计的电路图，图乙是他们测量电流时连接的实验电路，此时电流表测量的是C处的电流；
（2）分析表中数据可知，0.54A＝0.30A+0.24A，故得出：干路电流等于各支路电流之和，初步结论：IC＝IA+IB；为寻找普遍性的结论，要选择不同规格的灯泡多次测量。
故答案为：（1）3；C；（2）IC＝IA+IB；换用不同规格的灯泡多次测量。
29．【解答】解：（1）变阻器按一下一上连入电路中与电流表串联，电源电压为3V，故电压表选用小量程与电阻并联，如下所示：
；
（2）为了保护电路，连接电路时开关应断开；
（3）连接好电路，闭合开关，移动滑动变阻器滑片，发现电流表指针偏转，电路为通路，电压表示数为零，可能是与电压表并联的定值电阻R短路；
（4）将定值电阻由10Ω改接成20Ω的电阻，闭合开关，电压表示数如图丙所示，电压表选用小量程，分度值为0.1V，其示数是2.4V；
探究电流与电阻的实验中应控制电压不变，即应保持电阻两端的电压不变，因2.4V大于2V，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向A端移动，使电压表的示数为2V；
（5）由图丙知，电阻两端的电压：UV＝IR＝0.2A×10Ω＝……＝0.04A×50Ω＝2V，因电流与电阻之积为一定值，故得出的结论是：电压一定时，电流与电阻成反比。
故答案为：（1）如图所示；（2）断开；（3）短路；（3）2.4；A；2；（4）电压一定时，电流与电阻成反比。
六、计算题（有3小题，共20分）
30．【解答】解：（1）1kg木炭完全燃烧放出的热量为：Q放＝mq＝1kg×2.8×107J/kg＝2.8×107J；
（2）上述的热量全部被水吸收，则Q吸＝Q放；
水的质量为：m水＝＝≈95kg。
答：（1）1kg木炭完全燃烧放出的热量是2.8×107J；
（2）若这些热量全部被锅内30℃的水吸收，可将95kg水加热至100℃。
31．【解答】解：由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流。
（1）因串联电路中各处的电流相等，所以，通过R1的电流：
I1＝I＝I2＝＝＝0.2A；
（2）根据I＝可得，R1两端的电压：
U1＝I1R1＝0.2A×5Ω＝1V，
电源两端的电压：
U＝U1+U2＝1V+2V＝3V。
答：（1）通过R1的电流为0.2A；
（2）电源两端的电压为3V。
32．【解答】解：由电路图可知，R1与R2并联，电流表A测干路电流，电流表A1测R1支路的电流，电流表A2测R2支路的电流。
（1）由I＝可得，R1两端的电压：
U1＝I1R1＝1.5A×6Ω＝9V；
因并联电路中各支路两端的电压相等。
所以，电源电压U＝U1＝9V；
（2）因并联电路中干路电流等于各支路电流之和，
所以，通过R2的电流：
I2＝I﹣I1＝2.5A﹣1.5A＝1A；
（3）由I＝可得，R2的阻值：
R2＝＝＝9Ω。
答：（1）电源电压为9V；
（2）R2的阻值为9Ω。
时间/min
0
1
2
3
4
蜂蜜的温度/℃
20
23
26
29
32
豆油的温度/℃
20
24
28
32
36
位置
A
B
C
电流I/A
0.3
0.24
0.54
