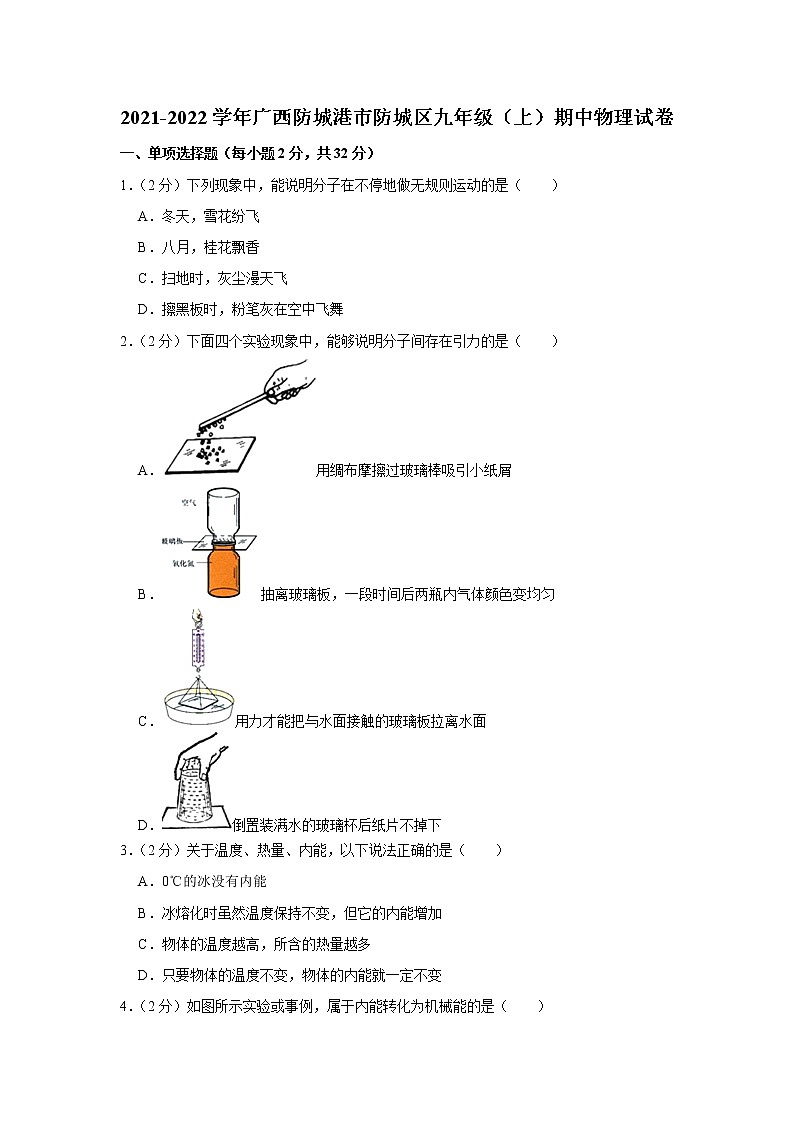

1．（2分）下列现象中，能说明分子在不停地做无规则运动的是（ ）
A．冬天，雪花纷飞
B．八月，桂花飘香
C．扫地时，灰尘漫天飞
D．擦黑板时，粉笔灰在空中飞舞
2．（2分）下面四个实验现象中，能够说明分子间存在引力的是（ ）
A．用绸布摩擦过玻璃棒吸引小纸屑
B．抽离玻璃板，一段时间后两瓶内气体颜色变均匀
C．用力才能把与水面接触的玻璃板拉离水面
D．倒置装满水的玻璃杯后纸片不掉下
3．（2分）关于温度、热量、内能，以下说法正确的是（ ）
A．0℃的冰没有内能
B．冰熔化时虽然温度保持不变，但它的内能增加
C．物体的温度越高，所含的热量越多
D．只要物体的温度不变，物体的内能就一定不变

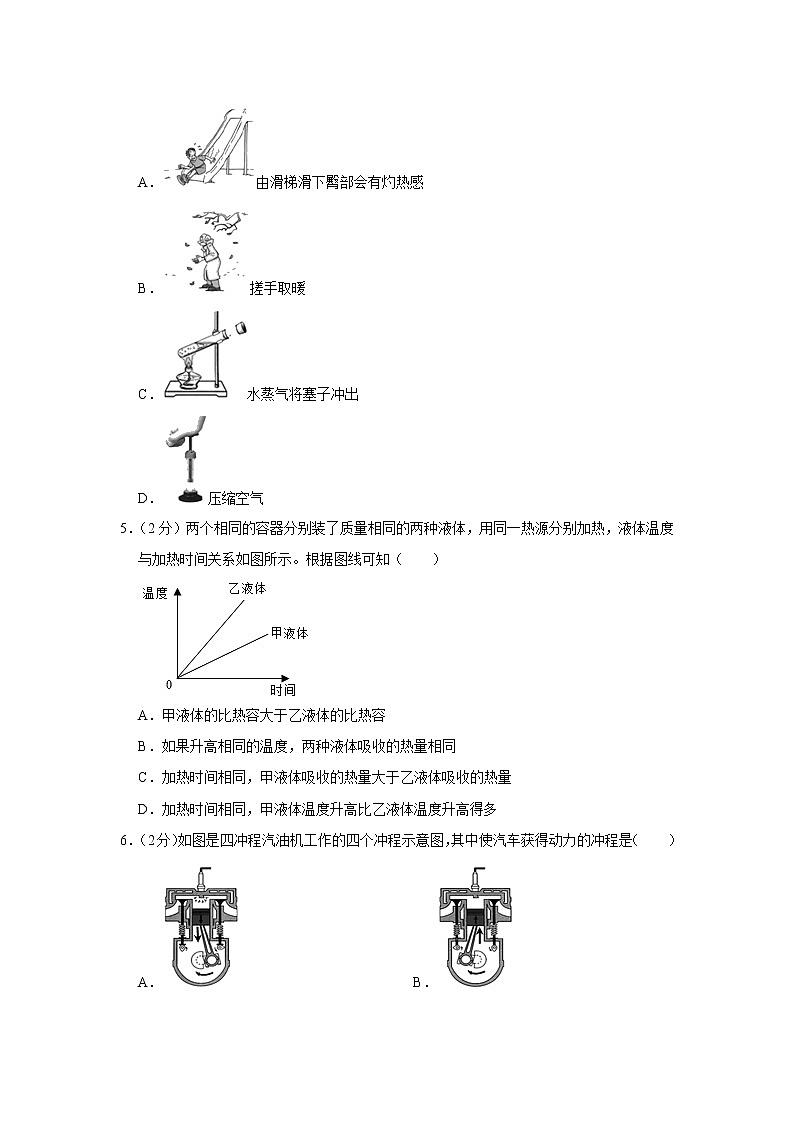

4．（2分）如图所示实验或事例，属于内能转化为机械能的是（ ）
A．由滑梯滑下臀部会有灼热感
B．搓手取暖
C．水蒸气将塞子冲出
D．压缩空气
5．（2分）两个相同的容器分别装了质量相同的两种液体，用同一热源分别加热，液体温度与加热时间关系如图所示。根据图线可知（ ）
A．甲液体的比热容大于乙液体的比热容
B．如果升高相同的温度，两种液体吸收的热量相同
C．加热时间相同，甲液体吸收的热量大于乙液体吸收的热量
D．加热时间相同，甲液体温度升高比乙液体温度升高得多

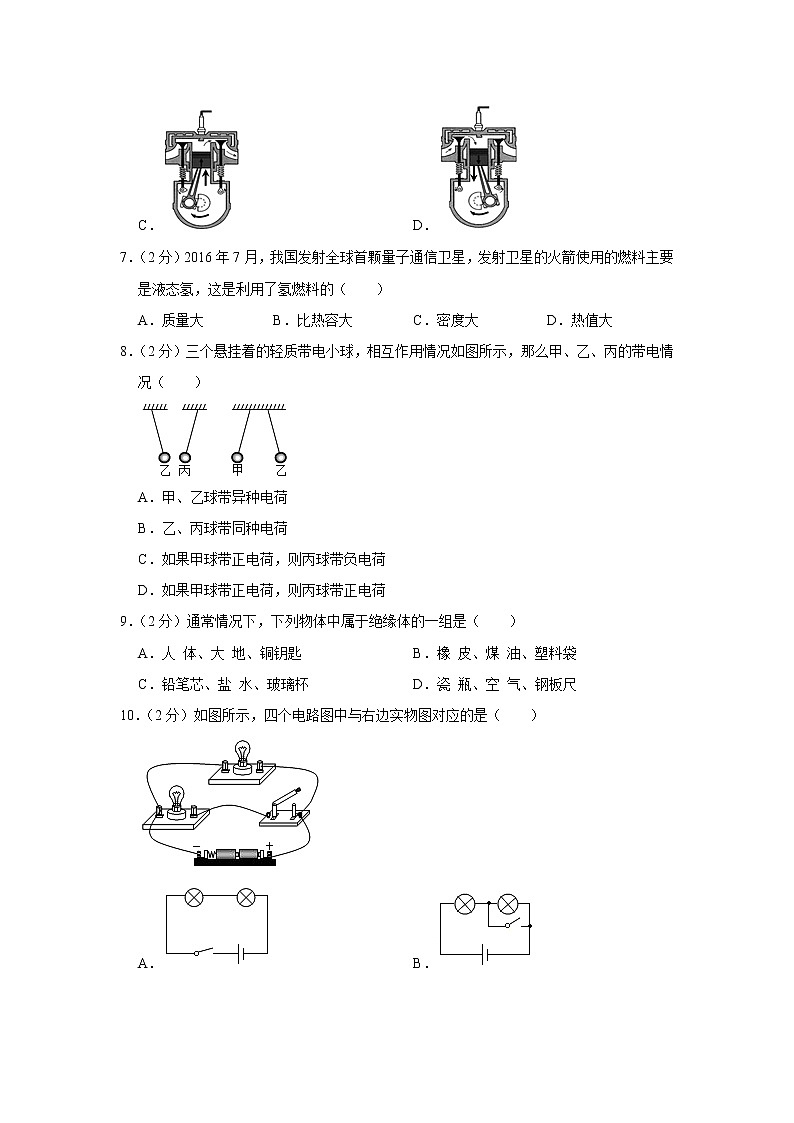

6．（2分）如图是四冲程汽油机工作的四个冲程示意图，其中使汽车获得动力的冲程是（ ）
A．B．
C．D．
7．（2分）2016年7月，我国发射全球首颗量子通信卫星，发射卫星的火箭使用的燃料主要是液态氢，这是利用了氢燃料的（ ）
A．质量大B．比热容大C．密度大D．热值大
8．（2分）三个悬挂着的轻质带电小球，相互作用情况如图所示，那么甲、乙、丙的带电情况（ ）
A．甲、乙球带异种电荷
B．乙、丙球带同种电荷
C．如果甲球带正电荷，则丙球带负电荷
D．如果甲球带正电荷，则丙球带正电荷
9．（2分）通常情况下，下列物体中属于绝缘体的一组是（ ）
A．人 体、大 地、铜钥匙B．橡 皮、煤 油、塑料袋
C．铅笔芯、盐 水、玻璃杯D．瓷 瓶、空 气、钢板尺
10．（2分）如图所示，四个电路图中与右边实物图对应的是（ ）
A．B．
C．D．
11．（2分）关于电流表和电压表的使用，下列接法中能够正确测出电流或电压的是（ ）
A．
B．
C．
D．
12．（2分）为了节约电能，人们设计出一种由声控开关和光控开关共同控制楼道路灯的电路（有声音响时，声控开关闭合；环境光线非常暗时，光控开关闭合），要求：只有当这两个开关都闭合（即夜晚有人经过发声）时，灯才亮，符合这一要求的电路是（ ）
A．B．
C．D．
13．（2分）一段1m长的电阻丝，下列做法能使它的电阻增大的是（ ）
A．对折B．长度拉伸为原来的2倍
C．剪掉一半D．外表涂上绝缘材料
14．（2分）在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变亮，应选择下列哪种接法（ ）
A．M接A，N接BB．M接C，N接DC．M接C，N接BD．M接A，N接D
15．（2分）如图甲所示电路，当闭合开关S后，两个电压表指针偏转均为图乙所示，则电阻R1和R2两端的电压分别为（ ）
A．8V 2VB．10V 2VC．2V 8VD．2V 10V
16．（2分）如图所示电路中，要使电阻R1、R2串联，甲、乙应该接入的是（ ）
A．闭合开关S，甲接电压表，乙接电流表
B．断开开关S，甲接电流表，乙接电压表
C．闭合开关S，甲、乙都接电压表
D．断开开关S，甲、乙都接电流表
二.填空题（每空1分，共15分）
17．（2分）诗句“花气袭人知骤暖”包含着丰富的物理知识，诗人闻到了香味属于 现象，诗人通过闻香能感知到天气转暖，表明 越高，分子的无规则运动越剧烈。
18．（2分）1kg的冰在熔化过程中，温度 （选填“升高”、“降低”或“不变”），冰水混合物的内能 （选填“增大”、“减小”或“不变”）。
19．（3分）对人体安全电压是不高于 V，家庭电路的电压是 V，圣诞树上的小彩灯由20个串联后接入家庭电路，每个彩灯两端的电压是 V。
20．（3分）家里的电灯、电视机等都是 联在电路中的；控制电灯开关与电灯是 联的；如图所示为某宾馆的房卡，只有把房卡插入槽中，房间内的灯泡和插座才能有电，房卡的作用相当于一个 （填电器元件）接在电路中。
21．（3分）如图所示，电路中要使L1和L2并联，应闭合开关 。要使L1和L2串联，应闭合开关 ，为了防止电路出现短路，不能同时闭合开关 。
22．（2分）如图所示的电路，当开关S闭合后，电流表测量的是通过 （选填“电源”、“L1”或“L2”）的电流，电流表的指针偏转如图所示，电流表的示数为 A。
三.作图与简答题（作图题4分，问答题4分，共8分）
23．（2分）如图要测量小灯泡L2两端的电压，请找出那根连错的导线，在这根导线上画“×”，并用笔画线重新画出一根正确连接的。
24．（2分）如图所示的电路，有两根导线尚未连接，请用笔画线代替导线补上。要求：①灯L1和灯L2并联；②电流表只测量灯L1的电流。
25．（4分）物理知识应用极为广泛，常常在生活中也蕴含着物理知识。例如：烈日下，湖边的石头摸上去是热的，而湖水却很清凉。请你运用所学的物理知识说明其中的道理。
四、实验探究题（共20分）
26．（6分）芳芳实验小组的同学们在“探究串联电路电压的规律”实验中，设计了如图甲所示的电路。
（1）在连接电路时发现，刚接好最后一根导线，电压表的指针就发生了偏转，由此可知在连接电路时，他忘了 ；
（2）在测量L1两端的电压时，芳芳发现电压表的指针偏转如图乙所示，原因是 ；
（3）正确测量L1两端的电压后，芳芳保持电压表的B连接点不动，断开A连接点并改接到C连接点上，用来测量L2两端电压，她 （选填“能”或“不能”）测出L2两端电压，理由是 ；
（4）正确连接好电路后，芳芳完成了实验，并把数据记录在表格中，分析实验数据得出两个实验结论：
①串联电路两端的电压等于各部分电路两端电压之和；
②串联电路中，各部分电路两端电压相等；
（5）实验结束后实验小组互相交流，指出芳芳的结论 （选填序号）是错误的，造成结论错误的原因是 。
27．（7分）如图所示，在探究“并联电路的电流特点”的实验中，小明设计了如图甲所示的电路进行实验：
（1）实验中，小明应该选择两个小灯泡规格是 （选填“相同”或“不相同”）的。
（2）请用笔画线代替导线，按图甲中的电路图把图乙中的实物电路连接完整（导线不得交叉）。
（3）小明在连接电路时，开关应处于 （选填“闭合”或“断开”）状态。
（4）小明先将电流表接在L1所在的支路上，闭合开关，观察到灯L2发光，但灯L1不亮，电流表的示数为零，电路可能存在的故障是 （选填“灯L1断路”或“灯L1短路”）。
（5）排除故障后，他测出了L1支路上的电流I1＝0.8A，然后他把电流表依次接入电路分别测量出L2支路电流I2、干路电流I，两次测得的结果都如图丙所示，则I2＝ A、I＝ A。小明由此数据得出并联电路中干路电流和各支路电流的关系是 （写关系式即可）。
（6）本次实验的不足之处是： 。
28．（7分）在探究影响导体电阻大小的因素时，小明作出了如下猜想：导体的电阻可能与①导体的长度有关；②导体的横截面积有关；③导体的材料有关。
实验室提供了4根电阻丝，其规格、材料如表所示。
（1）按照如图所示“探究影响导体电阻大小因素”的实验电路，在M、N之间分别接上不同的导体，则通过观察 来比较导体电阻的大小，这种实验研究方法叫作 （选填“转换法”或“控制变量法”）。
（2）为验证猜想①，应该选用编号 和 两根电阻丝分别接入电路进行实验。
（3）小明的实验方案和操作过程均正确，但通过观察发现电流表指针偏转过小，这样会导致观察实验结果不清楚，解决这一问题的措施是 。
（4）分别将 和 两根电阻丝接入电路中M、N两点间，电流表示数不相同，由此，初步得到的结论是：当长度和横截面积相同时，导体电阻跟导体的材料有关。
五.计算题（共25分）
29．（6分）如图所示，用电压表分别测量L1两端的电压U1、L2两端的电压U2以及L1、L2串联的总电压U，请根据表盘读数回答下列问题：
（1）L1、L2串联的总电压U是多大？
（2）L1两端的电压U1是多大？
（3）L2两端的电压U2是多大？
30．（9分）天然气具有热值高、投资成本低、价格实惠、污染少、安全等优点。完全燃烧0.06m3天然气所放出的热量有70%被质量为5kg的水吸收。[天然气的热值q＝4×107J/m3，；水的比热容c水＝4.2×103J/（kg•℃）]
（1）0.06m3天然气完全燃烧放出的热量是多少？
（2）水吸收的热量是多少？
（3）若水的初始温度为30℃，则水吸收了这些热量后温度将升高到多少℃（1标准大气压状态）？
31．（10分）如图甲所示的电路中，电源电压为3V，当开关S闭合时，灯泡L1、L2正常发光，电流表A1示数为1.38A，A2的示数如图乙所示，求：
（1）灯泡L1、L2两端电压分别是多少？
（2）通过L1、L2的电流分别是多少？
（3）若灯泡L1的灯丝烧断，电流A1、A2的示数分别是多少？
2021-2022学年广西防城港市防城区九年级（上）期中物理试卷
参考答案与试题解析
一、单项选择题（每小题2分，共32分）
1．【解答】解：A、雪花纷飞是物体的机械运动，不是分子的运动。故A不符合题意；
B、花香分子不停地做无规则运动，分子运动到空气中，人们就闻到了桂花的香味。故B符合题意；
C、灰尘满天飞是物体的机械运动，不是分子的运动，故C不符合题意；
D、粉笔灰在空中飞舞属于物体的机械运动，不是分子的运动，故D不符合题意。
故选：B。
2．【解答】解：A、用绸布摩擦过玻璃棒带上了电荷，可以吸引小纸屑，不能说明分子间存在引力，故A错误；
B、抽离玻璃板，一段时间后两瓶内气体颜色变均匀，说明分子在不停地做无规则的运动，不能说明分子间存在引力，故B错误；
C、图中用力才能把与水面接触的玻璃板拉离水面，说明分子间存在着相互作用的引力，故C正确；
D、倒置装满水的玻璃杯后纸片不掉下，可以证明大气压强的存在，不能说明分子间存在引力，故D错误。
故选：C。
3．【解答】解：A、任何物体在任何温度下都具有内能，0℃的冰也有内能。故A错误。
B、冰是晶体，晶体熔化过程中，吸收热量，温度不变，但内能增加，故B正确；
C、描述热量的术语只能用”吸收“或”放出“，不能用“具有、所含”，故C错误；
D、内能的大小与物体的质量、状态和温度都有关系，所以单凭温度不变，不能确定物体的内能就不变，故D错误。
故选：B。
4．【解答】解：
A、由滑梯滑下臀部会有灼热感，是克服摩擦做功，机械能转化为内能，故A不合题意；
B、搓手取暖，是克服摩擦做功，机械能转化为内能，故B不合题意；
C、水蒸气将木塞冲出，是气体对外做功，将内能转化为机械能，故C符合题意；
D、压缩空气，气体的温度升高内能增加，机械能转化为内能，故D不合题意。
故选：C。
5．【解答】解：A、根据下面的图象可知：质量相同的甲乙两种液体升高相同的温度，甲的加热时间更长，吸收的热量更多，根据公式Q吸＝cm（t﹣t0），质量、升高的温度一定时，吸收的热量和物质的比热容成正比，甲吸收的热量多说明甲的比热容大，所以A是正确的；
B、根据下面的图象可知：质量相同的甲乙两种液体升高相同的温度，甲的加热时间更长，吸收的热量更多，所以B是错误的；
C、同一热源加热，相同的时间内甲乙两种液体吸收的热量就是相同的，所以C是错误的；
D、根据下面的图象可知：质量相同的甲乙两种液体加热相同的时间，乙的温度升高值更大，所以D是错误的。
图象如下：
故选：A。
6．【解答】解：由上述分析可知，使汽车获得动力的冲程是做功冲程，这一冲程中，将内能转化为机械能。
A、两气门都关闭，活塞下行，汽缸容积变大，是做功冲程；符合题意；
B、两气门都关闭，活塞上行，汽缸容积变小，是压缩冲程；不符合题意；
C、排气门开启，气体流出汽缸，是排气冲程；不符合题意；
D、进气门开启，气体流入汽缸，是吸气冲程；不符合题意；
故选：A。
7．【解答】解：热值是指单位质量的某种燃料完全燃烧放出的热量，是燃料的一种特性，反映了燃料燃烧放出的能力，因此发射卫星的火箭使用的燃料主要是液态氢，这是利用了氢燃料的热值大，故D正确。
故选：D。
8．【解答】解：三个悬挂着的轻质小球均带电，
由图可知，甲、乙相互排斥，乙、丙相互吸引，
因同种电荷相互排斥、异种电荷相互吸引，
所以，甲、乙带同种电荷，乙、丙带异种电荷，故AB错误；
如果甲球带正电荷，则乙球带正电荷，丙球带负电荷，故C正确、D错误。
故选：C。
9．【解答】解：A、人体、大地、铜钥匙都是常见的导体，不符合题意。
B、橡、煤油、塑料袋皮是常用的绝缘体，符合题意。
C、铅笔芯是石墨制品是导体，盐水是盐的水溶液是导体，玻璃杯是绝缘体，不符合题意。
D、瓷瓶是陶瓷制品是绝缘体，空气是常见的绝缘体，钢板尺是金属是导体，不符合题意。
故选：B。
10．【解答】解：
由实物图可知，两只灯泡并联，开关控制支路上的一只灯泡。
A、由图可知，两灯串联，故A不合题意；
B、由图可知，开关闭合后一只灯泡被短路，故B不合题意；
C、由图可知，两只灯泡并联，开关控制其中一只灯泡，故C符合题意；
D、由图可知，两只灯泡并联，开关控制整个电路，故D不合题意。
故选：C。
11．【解答】解：A、根据图示可知，两灯泡串联，电压表与其中一个灯泡L2并联，但开关闭合后电流从电压表的负接线柱流入，正接线柱流出，故A不符合题意；
B、因为电压表与灯泡串联在电源两端，故B不符合题意；
C、根据电路图可知，两灯泡并联，电流表与一个灯泡串联，并且开关闭合后电流从电流表的正接线柱流入，负接线柱流出，故C符合题意。
D、根据电路图可知，电流表与灯泡串联，但开关闭合后电流是从电流表的负接线柱流入，正接线柱流出的，故D不符合题意。
故选：C。
12．【解答】解：根据题意可得，声控开关和光控开关串联后共同控制灯泡，即用导线将各元件依次连接起来。
故选：C。
13．【解答】解：
A、电阻丝对折后，导体的长度减小，横截面积增大，则导体的电阻减小，故A错误；
B、电阻丝长度拉伸为原来的2倍后，导体的长度增大、而横截面积减小，导体的电阻增大；故B正确；
C、把电阻丝剪掉一半，电阻丝的长度变短，电阻减小，故C错误；
D、在电阻丝外表涂上绝缘材料，电阻丝的材料、长度以及横截面积均不变，电阻不变，故D错误。
故选：B。
14．【解答】解：滑动变阻器的滑片右移，灯泡变亮，实际功率变大，根据P＝I2R，电路中的电流变大，所以电路总电阻变小，则滑动变阻器的电阻变小，滑动变阻器接入电路的电阻丝变短。M应该接A或B，N接D。
故选：D。
15．【解答】解：由电路图可知，两电阻串联，电压表V1测电源的电压，电压表V2测R2两端的电压，
因串联电路中总电压等于各分电压之和，且两电压表指针位置相同确定量程，
所以，电压表V1的量程为0～15V，分度值为0.5V，则电源的电压U＝10V，
电压表V2的量程为0～3V，分度值为0.1V，则R2两端的电压U2＝2V，
则R1两端的电压：
U1＝U﹣U2＝10V﹣2V＝8V。
故选：A。
16．【解答】解：电流表应串联在电路中，电压表应并联在电路中；
由图可知，要使R1、R2串联，则电流的路径只有一条，电流要向后经过两个电阻，所以则电流从电源正极流出，先后经过R1、R2、开关，最终回到负极，所以开关S应处于闭合状态，甲、乙都并联在电路中，都为电压表，故C正确。
故选：C。
二.填空题（每空1分，共15分）
17．【解答】解：
“花气袭人知骤暖”是指花的香味分子扩散到空气中，在很远处就可以闻到花香，说明分子在不停地做无规则运动；
诗人通过闻香能感知到天气转暖，说明温度越高分子的无规则运动越剧烈。
故答案为：扩散；温度。
18．【解答】解：冰是晶体，在熔化过程中，尽管不断吸收热量，内能不断增大，但是温度却保持在熔点0℃不变。
故答案为：不变；增大。
19．【解答】解：对人体安全电压是不高于36V；
我国家庭电路的电压是220V；
串联电路总电压等于各灯两端电压之和，
每只小彩灯两端的电压：
UL＝＝11V。
故答案为：36；220；11。
20．【解答】解：（2）家里的电灯、电视机等用电器之间工作情况互不影响，所以它们之间是并联，控制电灯的开关与电灯串联。
（1）房卡可以控制房间内的灯和插座，不插入插槽中，所有房间内的灯和插座都不工作，所以房卡相当干路上的开关；
故答案为：并；串；开关。
21．【解答】解：要使两灯泡并联，电流从电源正极流出需要经过S1，然后分别经过灯泡支路L1和支路L2、S3，再流回电源负极；因此应闭合开关S1、S3；
要使灯L1和L2串联，则应将两灯首尾相连接到电源两端，则由图可知只要闭合S2，断开S1、S3；
当闭合开关S2、S3时，电流不经过用电器直接从电源的正极流入电源负极，从而形成电源短路，故不能同时闭合开关S2、S3。
故答案为：S1、S3；S2；S2、S3。
22．【解答】解：
（1）由电路图可知，电流表与灯L2串联，所以电流表测量的是通过L2的电流。
（2）电流表选用的量程是0～0.6A，分度值是0.02A，电流表的示数是0.28A。
故答案为：L2；0.28。
三.作图与简答题（作图题4分，问答题4分，共8分）
23．【解答】解：由电路图可知，两灯泡串联，电压表测电源两端的电压，要使电压表测小灯泡L2两端的电压，应让电压表并联在小灯泡L2两端，如下图所示：
24．【解答】解：
由题知，灯L1和灯L2并联，电流表只测量通过灯L1的电流，因电源电压为3V，则通过灯L1的电流较小，所以电流表可选用小量程；
将电流表的“0.6”接线柱与灯泡L1左侧接线柱相连接，开关右侧接线柱连接到灯泡L1右侧接线柱上，即可满足上述要求。如图所示：
25．【解答】答：因为水的比热容比石头的大，由Q＝cm△t可知，相同质量的水和石头比较，吸收相同的热量（都在太阳照射下），水的温度升高的少，湖水是凉凉的，而石头的温度升高的多，所以摸上去是热的。
四、实验探究题（共20分）
26．【解答】解：（1）为了保护电路，在连接电路时，开关应处于断开状态，刚接好最后一根导线，电压表的指针就发生了偏转，由此可知在连接电路时，他忘记断开开关了。
（2）在测量L1两端的电压时，图乙中电压表的指针反向偏转，说明电压表的正负接线柱接反了。
（3）芳芳保持电压表的B连接点不动，断开A连接点并改接到C连接点上，用来测量L2两端电压，芳芳的这种接法是错误的，不能测出L2两端电压，因为这样会让电流从负接线柱流入、正接线柱流出，即正负接线柱会接反。
（5）串联电路的电源电压等于各用电器电压之和，但各用电器两端的电压不一定相等，所以芳芳的结论②是错误的，错误的原因是芳芳选择的小灯泡规格是相同的，由于串联电路的电流处处相等，小灯泡电阻相同，小灯泡两端的电压会相同，应换用不同规格的小灯泡多次实验。
故答案为：（1）断开开关；（2）电压表正负接线柱接反了；（3）不能；电压表正负接线柱接反了；（5）②；实验中使用了两个完全相同的灯泡。
27．【解答】解：（1）为避免实验的偶然性，要选择两个不同规格的灯泡多次实验；
（2）该电路为并联电路，电流表测量灯泡L1的电流，开关控制整个电路，实物图如图所示：
；
（3）为保护电路安全，连接电路时，开关应断开；
（4）将电流表接在L1所在的支路上，闭合开关后，观察到灯L2发光，说明干路和L2支路是通路，但灯L1不发光，电流表的示数为零，电路可能存在的故障是L1或电流表断路造成的；
（5）因干路电流等于各支路电流之和，所以干路电流大于支路电流，在图丙中，因指针偏转角度相同，测干路电流时应选用大量程，分度值为0.1A，示数为1A；测通过L2支路的电流选用小量程，分度值为0.02A，示数为0.2A；
由数据可得：并联电路中干路电流等于各支路电流之和，并联电路中电流规律的表达式是：I＝I1+I2；
（6）本次实验的不足之处是：只做一次实验，结论具有偶然性。
故答案为：（1）不相同；（2）如图；（3）断开；（4）灯L1断路；（5）0.2；1；I＝I1+I2；（6）只做一次实验，结论具有偶然性。
28．【解答】解：
（1）在M、N之间分别接上不同的导体，可通过观察电流表的示数来比较导体电阻的大小，这里用到了转换法。
（2）要验证猜想①：导体的电阻可能与导体的长度有关，应控制导体的材料与横截面积均相同，而导体的长度不同，由表中数据可知，应选编号为A、B的两根电阻丝进行实验；
（3）由图所示电流表选用的是大量程，发现电流表指针偏转过小，则应该使电流表换用小量程；
（4）分别将A和D两电阻丝接入如图电路中M、N两点间，电流表示数不相同，由于此时导体的长度、横截面积都相同，但材料不同，故得到的结论是：当长度和横截面积相同时，导体电阻跟材料有关。
故答案为：（1）电流表的示数；转换法；（2）A；B；（3）选择电流表的小量程；（4）A；D。
五.计算题（共25分）
29．【解答】解：根据电路图可知，两灯泡串联，根据串联电路两端电压等于各部分电压之和，可知L1、L2串联的总电压U＞U1，所以，测量L1、L2串联的总电压U时，电压表使用0﹣15V量程，测量L1两端电压时电压表U1使用0﹣3V量程；
（1）测量U时，电压表使用0﹣15V量程，故其读数为6V，即L1、L2串联的总电压U＝6V；
（2）测量U1时，电压表U1使用0﹣3V量程，故其读数为2.4V，即：U1＝2.4V；
（3）根据串联电路电压规律U＝U1+U2可得，L2两端的电压为U2＝U﹣U1＝6V﹣2.4V＝3.6V。
答：（1）L1、L2串联的总电压U是6V；
（2）L1两端的电压U1是2.4V；
（3）L2两端的电压U2是3.6V。
30．【解答】解：（1）完全燃烧0.06m3天然气所放出的热量：Q放＝V天然气q＝0.06m3×4×107J/m3＝2.4×106J；
（2）由η＝可知，水吸收的热量：Q吸＝ηQ放＝70%×2.4×106J＝1.68×106J；
（3）由Q吸＝cmΔt可知，水吸收后可能升高的温度：Δt＝＝＝80℃；
由于Δt＝t﹣t0，则水的末温：t＝Δt+t0＝80℃+30℃＝110℃＞100℃；
1个标准大气压下，水沸腾时的温度保持100℃，所以水升高到的温度为100℃。
答：（1）0.06m3天然气完全燃烧放出的热量是2.4×106J；
（2）水吸收的热量是1.68×106J；
（3）若水的初始温度为30℃，则水吸收了这些热量后温度将升高到100℃。
31．【解答】解：（1）由图甲可知，两灯泡并联，已知电源电压为3V，
则灯泡L1、L2两端的电压都等于电源电压，为3V；
（2）由图甲可知，两灯泡并联，电流表A1测干路电流，电流表A2测灯泡L2所在支路的电流，
已知电流表A1示数为1.38A，即干路电流I＝1.38A，
由图乙可知，电流表A2若选0～3A的量程，分度值是0.1A，示数为2.4A；
而电流表A2测灯泡L2所在支路的电流，其示数不能大于干路电流，
因此电流表A2量程是0～0.6A，分度值是0.02A，示数为0.48A；即通过L2的电流I2＝0.48A，
因为并联电路中干路电流等于各支路电流之和，则通过灯泡L1的电流I1＝I﹣I2＝1.38A﹣0.48A＝0.9A。
（3）工作过程中L1灯丝突然烧断，此时电路为L2的基本电路，则电流表A1和A2都测量L2的电流，
由于并联电路中各支路互不影响，所以电流A1、A2的示数均为0.48A。
答：（1）灯泡L1、L2两端电压为 U1＝U2＝3V；
（2）通过L1、L2电流分别为 0.9A和0.48A；
（3）若L1的灯丝烧断，电流A1、A2的示数均为0.48A。
编号
材料
长度/m
横截面积/mm2
A
镍铬合金
0.5
0.5
B
镍铬合金
1.0
0.5
C
镍铬合金
0.5
1.0
D
锰铜合金
0.5
0.5
