初中物理北师大版八年级下册第六章 常见的光学仪器综合与测试课时训练

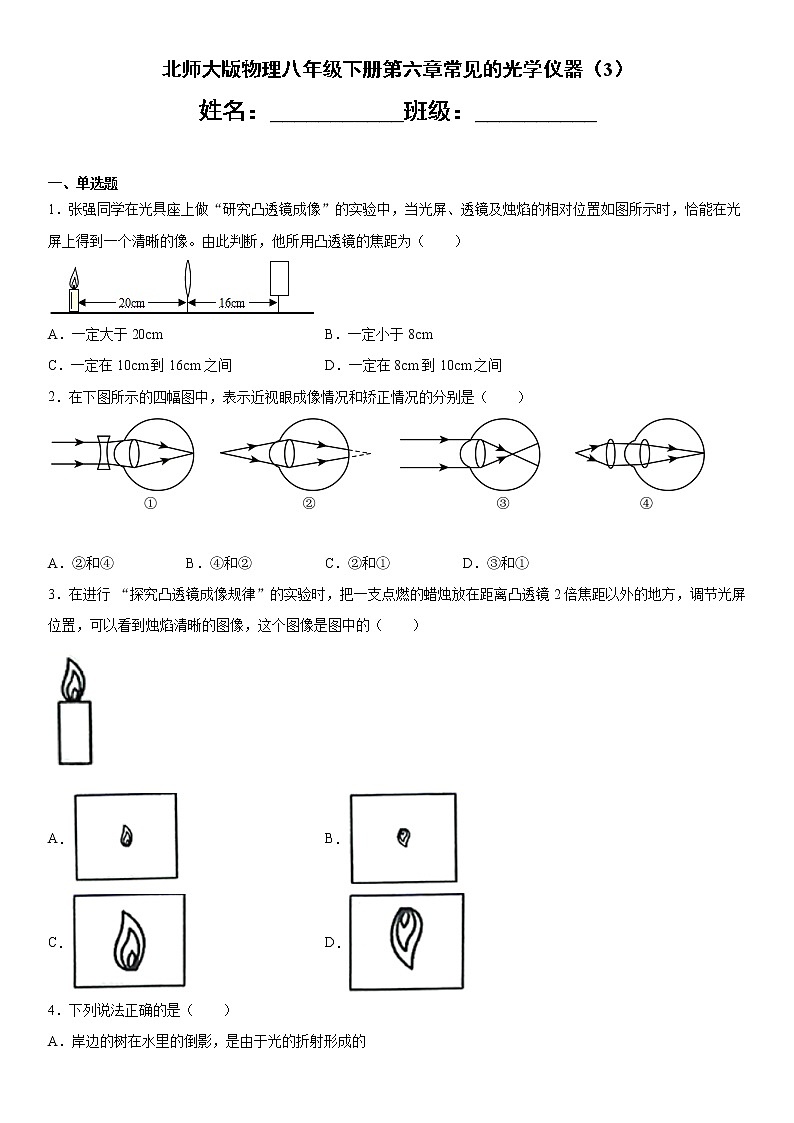

北师大版物理八年级下册第六章常见的光学仪器（3）

姓名：___________班级：__________

一、单选题

1．张强同学在光具座上做“研究凸透镜成像”的实验中，当光屏、透镜及烛焰的相对位置如图所示时，恰能在光屏上得到一个清晰的像。由此判断，他所用凸透镜的焦距为（　　）

A．一定大于20cm B．一定小于8cm

C．一定在10cm到16cm之间 D．一定在8cm到10cm之间

2．在下图所示的四幅图中，表示近视眼成像情况和矫正情况的分别是（　　）

A．②和④ B．④和② C．②和① D．③和①

3．在进行 “探究凸透镜成像规律”的实验时，把一支点燃的蜡烛放在距离凸透镜2倍焦距以外的地方，调节光屏位置，可以看到烛焰清晰的图像，这个图像是图中的（　　）

A． B．

C． D．

4．下列说法正确的是（　　）

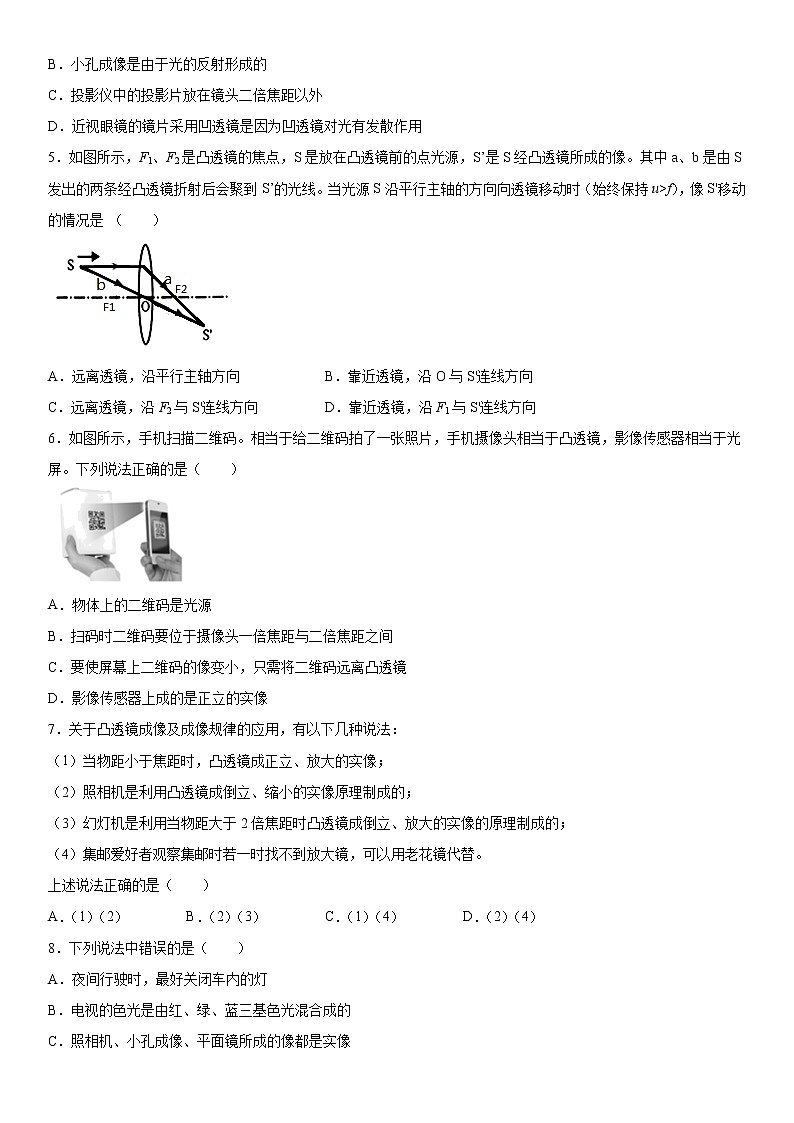

A．岸边的树在水里的倒影，是由于光的折射形成的

B．小孔成像是由于光的反射形成的

C．投影仪中的投影片放在镜头二倍焦距以外

D．近视眼镜的镜片采用凹透镜是因为凹透镜对光有发散作用

5．如图所示，F1、F2是凸透镜的焦点，S是放在凸透镜前的点光源，S’是S经凸透镜所成的像。其中a、b是由S发出的两条经凸透镜折射后会聚到S’的光线。当光源S沿平行主轴的方向向透镜移动时（始终保持u>f），像S'移动的情况是 （　　）

A．远离透镜，沿平行主轴方向 B．靠近透镜，沿O与S'连线方向

C．远离透镜，沿F2与S'连线方向 D．靠近透镜，沿F1与S'连线方向

6．如图所示，手机扫描二维码。相当于给二维码拍了一张照片，手机摄像头相当于凸透镜，影像传感器相当于光屏。下列说法正确的是（　　）

A．物体上的二维码是光源

B．扫码时二维码要位于摄像头一倍焦距与二倍焦距之间

C．要使屏幕上二维码的像变小，只需将二维码远离凸透镜

D．影像传感器上成的是正立的实像

7．关于凸透镜成像及成像规律的应用，有以下几种说法：

（1）当物距小于焦距时，凸透镜成正立、放大的实像；

（2）照相机是利用凸透镜成倒立、缩小的实像原理制成的；

（3）幻灯机是利用当物距大于2倍焦距时凸透镜成倒立、放大的实像的原理制成的；

（4）集邮爱好者观察集邮时若一时找不到放大镜，可以用老花镜代替。

上述说法正确的是（　　）

A．（1）（2） B．（2）（3） C．（1）（4） D．（2）（4）

8．下列说法中错误的是（　　）

A．夜间行驶时，最好关闭车内的灯

B．电视的色光是由红、绿、蓝三基色光混合成的

C．照相机、小孔成像、平面镜所成的像都是实像

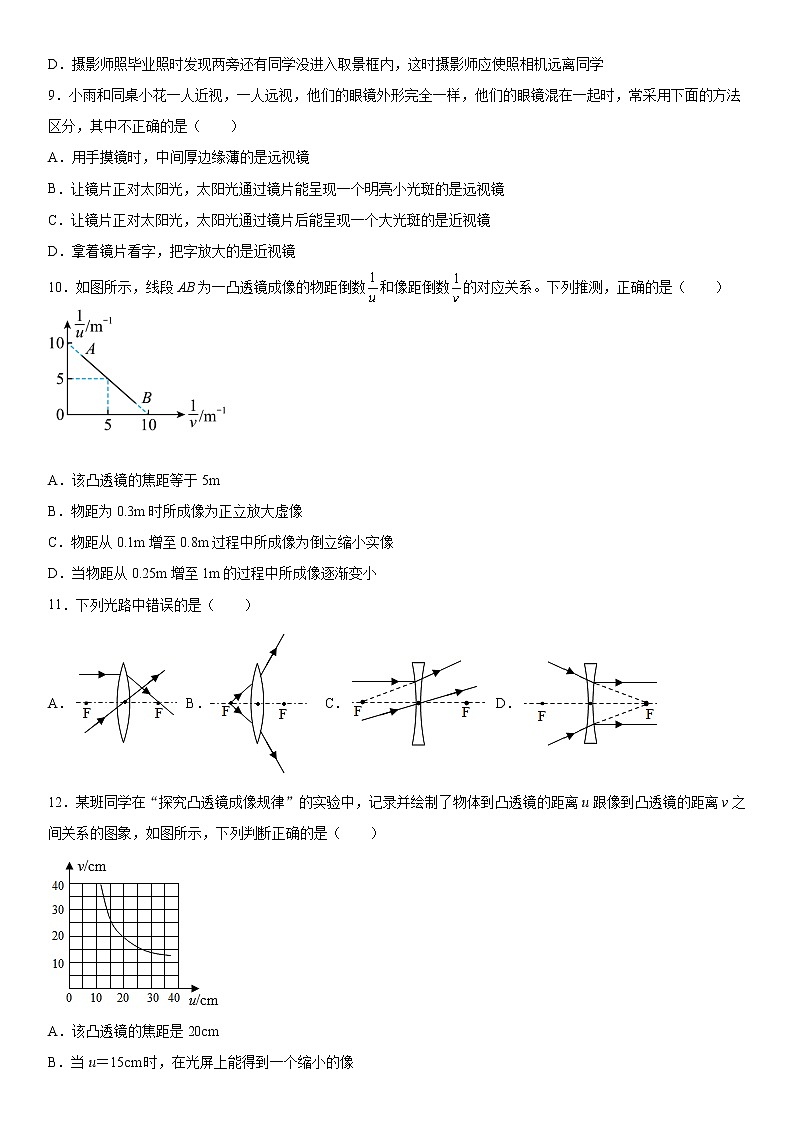

D．摄影师照毕业照时发现两旁还有同学没进入取景框内，这时摄影师应使照相机远离同学

9．小雨和同桌小花一人近视，一人远视，他们的眼镜外形完全一样，他们的眼镜混在一起时，常采用下面的方法区分，其中不正确的是（　　）

A．用手摸镜时，中间厚边缘薄的是远视镜

B．让镜片正对太阳光，太阳光通过镜片能呈现一个明亮小光斑的是远视镜

C．让镜片正对太阳光，太阳光通过镜片后能呈现一个大光斑的是近视镜

D．拿着镜片看字，把字放大的是近视镜

10．如图所示，线段AB为一凸透镜成像的物距倒数和像距倒数的对应关系。下列推测，正确的是（　　）

A．该凸透镜的焦距等于5m

B．物距为0.3m时所成像为正立放大虚像

C．物距从0.1m增至0.8m过程中所成像为倒立缩小实像

D．当物距从0.25m增至1m的过程中所成像逐渐变小

11．下列光路中错误的是（　　）

A． B． C． D．

12．某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了物体到凸透镜的距离u跟像到凸透镜的距离ν之间关系的图象，如图所示，下列判断正确的是（　　）

A．该凸透镜的焦距是20cm

B．当u＝15cm时，在光屏上能得到一个缩小的像

C．当u＝25cm时成缩小的像，投影仪就是根据这一原理制成的

D．物体从距凸透镜30cm处移动到20cm处的过程中，像逐渐变大

二、填空题

13．照相机的调焦实质上是调______（选填“物距”、“像距”或“焦距”），傻瓜相机在使用时不需调焦的原因是透镜的焦距______（选填“很长”、“很短”或“不长也不短”）。

14．如图练习调节投影仪实践活动中，小明通过调节，使屏幕上出现了清晰画面，但是画面超出了屏幕范围。为此，小明的操作应当是：适当 ______（填“增大”或“减小”）投影仪与屏幕的距离，并将凸透镜适当向 ______（填“上”或“下”）移动。在屏幕上发生的是______（选填“镜面”或“漫”）反射。

15．用显微镜观察物体时，物镜对物体所成的像是一个放大的____________ （填“虚”或“实”）像，道理就像____________的镜头成像一样，目镜的作用则像一个____________，再次对这个像成放大的____________ （填“实”或“虚”）像。

16．小华同学将一凸透镜正对一束平行光，可得到一个很小、很亮的光斑如图甲所示，该凸透镜的焦距为_cm。将该凸透镜、蜡烛和光屏按图乙所示安装到光具座上，在光屏上可观察到清晰倒立_（选填“放大”“缩小”或“等大”）的像，我们生活中的____（选填“放大镜”、“近视眼镜”或“照相机”）就是遵循了凸透镜的这一成像规律。把凸透镜换成薄玻璃板，在蜡烛一侧观察玻璃板也能看到一个____（选填“放大”缩小”或“等大”）的蜡烛的像。

17．如图所示，小华拿出手机对着关闭的屏幕，看到了自己的__（填“虚”或“实”）像。保持手机到眼睛的距离不变，开启屏幕打开手机前置摄像头，大威通过摄像头成的像与屏幕关闭时成的像相比__（填“变大”“变小”或“不变”），由于不合理使用手机，小华患上了近视眼，图__（选填“甲”或“乙”）是近视眼的光路示意图。

18．如图所示是投影仪的示意图，它是利用凸透镜成像的原理制成的。其中平面镜的作用是______。在练习调节投影仪的实践活动中，小明使屏幕上出现了清晰画面，这时，教室后排同学要求他将画面调得大一些。为此，小明的操作应当是：适当______（增大/减小）投影仪与屏幕的距离，并将凸透镜适当向______（上/下）移动。

19．小明在做“探究凸透镜成像规律”实验中，将蜡烛、凸透镜和光屏的中心调至_______。已知凸透镜焦距为10厘米，现蜡烛的位置如图所示，蜡烛到凸透镜的距离为15厘米，移动光屏寻找像的位置，发现光屏上有一个倒立、_______ 的像（选填“放大”、“等于”或“缩小”）。

20．站在水库岸边，从平静的水面看到水中的鱼要比它的实际位置浅，这是光的______（选填“反射”或“折射”）形成的，在“探究凸透镜成像规律”的实验中，某次实成像清晰时的情况如图所示，在光屏上得到的是一个倒立、放大的像，保持三者位置不变，只把蜡烛和光屏对调，则在光屏上会得到一个倒立、______（填“放大”或“缩小”）的像，外出旅游游时，同学们都喜欢用自拍杆支起手机来拍照，这是因为自拍杆除了能方便地调整拍摄角度和方位外，还能通过调节自拍杆的长度来改变______（选填“像距”或“物距”）从而改变成像的大小，达到满意的拍摄效果。

三、实验题

21．在“探究凸透镜成像规律”的实验时。

（1）为了便于观察实验现象，实验环境应该______（选填“较亮”或“较暗”）一些，组装并调整实验器材，使烛焰和光屏的中心位于凸透镜的______上；

（2）如图所示，当蜡烛距离凸透镜40cm时，移动光屏，可在光屏上找到一个清晰的倒立的实像，紧接着用不透明的硬纸板挡住凸透镜的下半部分，发现光屏上呈现的像是______（选填“完整”或“不完整”）的；

（3）实验进行一段时间后，蜡烛变短，像会出现在光屏的______方，为使像回到光屏中央，可以将凸透镜和光屏一起向______（选填“上”或“下”）调节；

（4）当把蜡烛移动至在如图所示位置时，无论怎样移动光屏都接收不到烛焰的像，原因可能是______。

22．小明用如图所示的装置“探究凸透镜成像规律”。

（1）实验前应调节蜡烛、凸透镜、光屏的位置，使三者的中心在__________，如图甲所示，让一束平行光正对着凸透镜，移动光屏，直到在光屏上得到一个最小、最亮的光斑。该凸透镜的焦距为___________ cm；

（2）如图乙所示摆放蜡烛和凸透镜，移动光屏，可在光屏上得到一个清晰倒立、___________ （选填“放大”或“缩小”）的实像。日常生活中，___________ （选填“照相机”、“投影仪”或“放大镜”）就是利用这一原理；

（3）保持图乙所示的凸透镜位置不变，将蜡烛向右移动15.0cm，仍要在光屏上得到清晰的像，光屏应向___________移动一段距离；

（4）如果保持蜡烛和凸透镜的位置不变，把光屏向右移动适当距离后，要想在光屏上再次得到清晰的像，可在蜡烛与凸透镜之间放一个___________ （选填“近视”或“远视”）眼镜。

23．洋洋同学在探究“凸透镜成像规律及应用”的活动中，选用了焦距未知的凸透镜。

（1）将凸透镜安装在光具座上，用平行光作光源，移动光屏，在光屏上得到一个最小最亮的光斑，如图甲所示，则该凸透镜的焦距为______cm；

（2）将蜡烛、凸透镜、光屏依次安装在光具座上，并调整蜡烛火焰、凸透镜及光屏三者的中心，使其在______上，为实验探究做好准备；

（3）如图乙所示，将点燃的蜡烛移到标尺10cm处，再移动光屏，直到在光屏上得到一个清晰的像为止；生活中______就是利用这一成像原理来工作的；

（4）在图乙所示情况下，将蜡烛向右移动一段距离后，为了在光屏上再次得到清晰的像，应将光屏______（选填“向左”或“向右”）移动；

（5）若保持凸透镜位置不变，将蜡烛移动到标尺35cm处，会在光屏上得到一个倒立______的实像；

（6）在图乙所示情况下，为了使像成在光屏中央，应将光屏______（选填“向下”或“向上”）调节；

（7）如果用不透明纸板将凸透镜上半部分遮住，结果______。

A．没有影响

B．不能成像

C．成一半的像

D．仍能成完整的像，但亮度变暗

24．在“探究凸透镜成像规律”的实验中：

（1）由图甲可知，该凸透镜的焦距是___________，实验前，在摆放凸透镜、蜡烛和光屏时，要求三者的中心在___________。

（2）如图乙所示，若想在光屏上（光屏未画出）得到烛焰清晰放大的实像，则烛焰应位于透镜左侧、、、四个位置中的___________位置。

（3） 若把图丙中的凸透镜换成“水凸透镜”，当向“水凸透镜”减少水量，使其变薄、焦距变长时，光屏上原来清晰的像变得模糊不清，要想重新得到清晰的像，应将光屏向___________（填“远离透镜”或“靠近透镜”）的方向移动；也可以不改变光屏的位置，在图丙凸透镜左侧的方框中放一个焦距适合的___________透镜进行调节，这就是___________（填“近视”“远视”）眼矫正原理。

参考答案

1．D

2．D

3．B

4．D

5．C

6．C

7．D

8．C

9．D

10．D

11．B

12．D

13．像距    很短

14．减小    上    漫

15．实    投影仪    放大镜    虚

16．10.0    缩小    照相机    等大

17．虚    变小    乙

18．改变光路    增大    下

19．同一高度    放大

20．折射    缩小    物距

21．较暗    主光轴    完整    上    下

22．同一高度    10    缩小    照相机    右    近视

23．10.0    同一高度    照相机    向右    放大    向上    D

24．10    同一高度上    c    远离透镜    凸    远视
