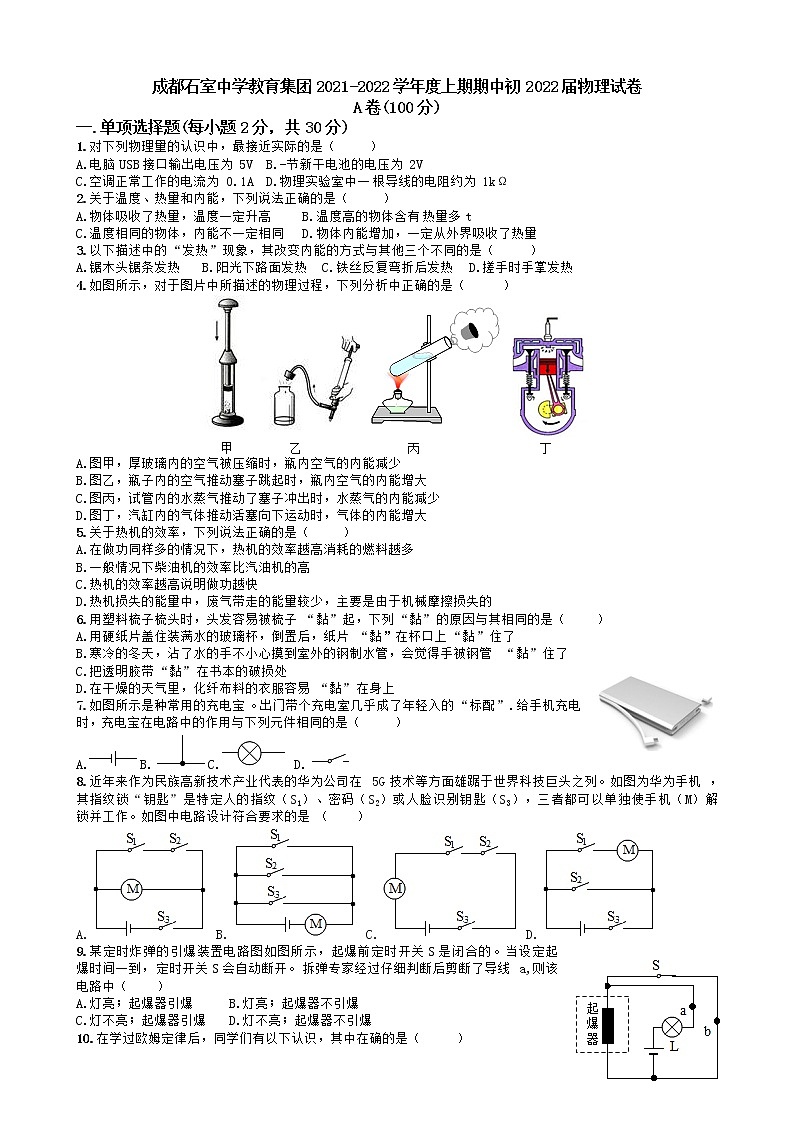

成都石室中学教育集团2021-2022学年度上期期中初2022届物理试卷
A卷(100分)
一.单项选择题(每小题2分,共30分)
1.对下列物理量的认识中,最接近实际的是( )
A.电脑USB接口输出电压为5V B.-节新干电池的电压为2V
C.空调正常工作的电流为0.1A D.物理实验室中一根导线的电阻约为1kΩ
2.关于温度、热量和内能,下列说法正确的是( )
A.物体吸收了热量,温度一定升高 B.温度高的物体含有热量多t
C.温度相同的物体,内能不一定相同 D.物体内能增加,一定从外界吸收了热量
3.以下描述中的“发热”现象,其改变内能的方式与其他三个不同的是( )
A.锯木头锯条发热 B.阳光下路面发热 C.铁丝反复弯折后发热 D.搓手时手掌发热
4.如图所示,对于图片中所描述的物理过程,下列分析中正确的是( )
A.图甲,厚玻璃内的空气被压缩时,瓶内空气的内能减少
B.图乙,瓶子内的空气推动塞子跳起时,瓶内空气的内能增大
C.图丙,试管内的水蒸气推动了塞子冲出时,水蒸气的内能减少
D.图丁,汽缸内的气体推动活塞向下运动时,气体的内能增大
5.关于热机的效率,下列说法正确的是( )
A.在做功同样多的情况下,热机的效率越高消耗的燃料越多
B.一般情况下柴油机的效率比汽油机的高
C.热机的效率越高说明做功越快
D.热机损失的能量中,废气带走的能量较少,主要是由于机械摩擦损失的
6.用塑料梳子梳头时,头发容易被梳子“黏”起,下列“黏”的原因与其相同的是( )
A.用硬纸片盖住装满水的玻璃杯,倒置后,纸片“黏”在杯口上“黏”住了
B.寒冷的冬天,沾了水的手不小心摸到室外的钢制水管,会觉得手被钢管“黏”住了
C.把透明胶带“黏”在书本的破损处
D.在干燥的天气里,化纤布料的衣服容易“黏”在身上
7.如图所示是种常用的充电宝。出门带个充电室几乎成了年轻入的“标配”.给手机充电时,充电宝在电路中的作用与下列元件相同的是( )
A.B.C. D.
8.近年来作为民族高新技术产业代表的华为公司在5G技术等方面雄踞于世界科技巨头之列。如图为华为手机,其指纹锁“钥匙”是特定人的指纹(S1)、密码(S2)或人脸识别钥匙(S3),三者都可以单独使手机(M)解锁并工作。如图中电路设计符合要求的是( )
A. B. C. D.
9.某定时炸弹的引爆装置电路图如图所示,起爆前定时开关S是闭合的。当设定起爆时间一到,定时开关S会自动断开。拆弹专家经过仔细判断后剪断了导线a,则该电路中( )
A.灯亮;起爆器引爆 B.灯亮;起爆器不引爆
C.灯不亮;起爆器引爆 D.灯不亮;起爆器不引爆
10.在学过欧姆定律后,同学们有以下认识,其中在确的是( )
A.欧姆定律揭示了导体中的电压与电流、电阻的关系
B.电阻中有电流时它两端一定有电压
C.当电阻一定时,导体两端的电压与电流成正比
D.根据欧姆定律的变形公式R=U/I可知:导体的的电阻随电压和电流的变化而变化
11.如图所示是一位同学连接的电路。闭合开关后,下列对各元件状况的判断在确的是( )
A.灯L1不亮 B.灯L2不亮 C.电流表无示数 D.电池被烧坏
12.计算机鼠标装有传感器来监视鼠标的移动情况,它的工作原理示意图如图所示。物体M在导轨上平行移动时,可带动与之相连的金属滑片P移动,通过电压表示数可反映物体M移动的距离。当物体M向右移动时( )
A.电流表示数变大B.电流表示数变C.电压表示数变大小D.电压表示数变小
13.在如图所示的电路中,S闭合后下列各种情况正确的是( )
A.如果甲、乙、丙是电压表,当S1闭合后U丙=U甲=U乙
B.如果甲是电压表,乙、丙是电流表,S1断开形成串联电路
C.电路中甲表和乙表可以同时是电流表
D.如果电路是并联电路,则乙表的示数大于丙表的示数
14.如图所示的电路中,电源电压不变,闭合开关S,滑片P从A点向右移动的过程中,下列说法中正确的是( )
A.电流表A示数变木,电流表A1示数变大 B.电流表A1示数变小,电流表A2示数变小
C.电压表V示数与电流表A1示数的乘积变大 D.电压表V示数与电流表A2示数的比值变大
15.小兰设计了一种烟雾报警装置,其简化电路如图所示。电源电压保持不变,R0为定值电阻,R为光敏电阻,R的阻值随光照强度的减弱而增大。当电流表示数减小到某一值时,装置报警。开关S闭合后,当有烟雾遮挡射向R的激光时,则下列分析正确的是( )
A.光敏电阻R阻值减小 B.电流表的示数减小,电压表的示数增大
C.电流表的示数增大,电压表的示数增大 D.电压表与电流表的示数之比减小
二.填空题(每空2分,共36分)
16.热熔胶是一种在常温下为固态的粘合剂,使用的先用热熔胶枪加热使其熔化,再凝固来粘合物体。当用热熔胶枪给热熔胶加热时,会闻到熔胶的气味,这是 现象。热熔胶被胶枪挤出,并“粘”在物体本上,说明分子间存在 力。
17.“汽车不但要吃油,也要喝水”。用水冷却汽车发动机是因为水的 大,发动机工作一段时间后,水箱中水温升高,这是利用 的方式改变了水的内能。
18.如图所示,将塑料撕成丝状,用毛皮分别摩擦丝状塑料和PVC管,然后将塑料放在PC管上方,丝状塑料就会像章鱼一样悬在空中,这就是“静电章鱼”,它的形成原因是塑料和PVC管分别带上了 (选填“同种”或“异种”)电荷相互排斥,在毛皮和塑料摩擦过程中,负电荷从毛皮转移到塑料,则摩擦后的毛皮带 电荷。
19.如图所示的电路若使L1、L2串联,则应只团合开关是 ,若使L1、L2并联,则应只闭合开关是 。
20.如图甲所示电路,当开关S闭合后,电流表A1测量的是通过 (选填“干路”、“L1”或“L2”)的电流,两个电流表的指针偏转如图乙所示,L1中的电流为 A。

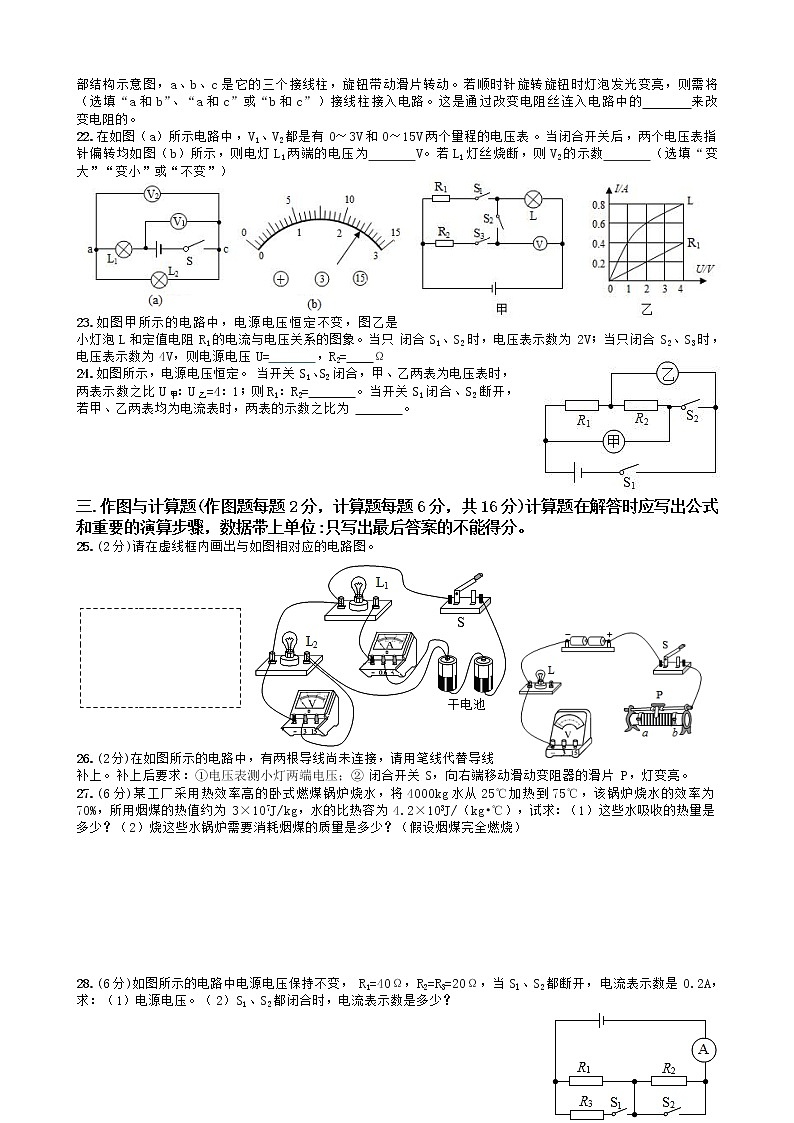

21.如图所示,甲为亮度可调的台灯,电位器是调节其亮度的装置;乙为电位器的内部结构示意图,a、b、c是它的三个接线柱,旋钮带动滑片转动。若顺时针旋转旋钮时灯泡发光变亮,则需将 (选填“a和b”、“a和c”或“b和c”)接线柱接入电路。这是通过改变电阻丝连入电路中的 来改变电阻的。
22.在如图(a)所示电路中,V1、V2都是有0~3V和0~15V两个量程的电压表。当闭合开关后,两个电压表指针偏转均如图(b)所示,则电灯L1两端的电压为 V。若L1灯丝烧断,则V2的示数 (选填“变大”“变小”或“不变”)
23.如图甲所示的电路中,电源电压恒定不变,图乙是小灯泡L和定值电阻R1的电流与电压关系的图象。当只闭合S1、S2时,电压表示数为2V;当只闭合S2、S3时,电压表示数为4V,则电源电压U= ,R2= Ω
24.如图所示,电源电压恒定。当开关S1、S2闭合,甲、乙两表为电压表时,两表示数之比U甲:U乙=4:1;则R1:R2= 。当开关S1闭合、S2断开,若甲、乙两表均为电流表时,两表的示数之比为 。
三.作图与计算题(作图题每题2分,计算题每题6分,共16分)计算题在解答时应写出公式和重要的演算步骤,数据带上单位:只写出最后答案的不能得分。
25.(2分)请在虚线框内画出与如图相对应的电路图。
26.(2分)在如图所示的电路中,有两根导线尚未连接,请用笔线代替导线补上。补上后要求:①电压表测小灯两端电压;②闭合开关S,向右端移动滑动变阻器的滑片P,灯变亮。
27.(6分)某工厂采用热效率高的卧式燃煤锅炉烧水,将4000kg水从25℃加热到75℃,该锅炉烧水的效率为70%,所用烟煤的热值约为3×107J/kg,水的比热容为4.2×103J/(kg•℃),试求:(1)这些水吸收的热量是多少?(2)烧这些水锅炉需要消耗烟煤的质量是多少?(假设烟煤完全燃烧)
28.(6分)如图所示的电路中电源电压保持不变,R1=40Ω,R2=R3=20Ω,当Sl、S2都断开,电流表示数是0.2A,求:(1)电源电压。(2)S1、S2都闭合时,电流表示数是多少?
四.实验探究题(每空2分,共18分)
29.在探究并联电路电流规律的实验中,图甲是实验的电路图。
(1)在连接电路时,开关应 ,若要测量干路中的电流,则电流表应接在甲图中的 点。
(2)小虎同学在测量A处的电流时,发现电流表的指针偏转如图乙所示,原因 。
(3)某小组在测量C处的电流时,L1灯泡发断路,L2亮度 (选填“变亮”或“变暗”或“不变”),电流表示数 (选填“变大”或“不变”或“变小”)。
(1)断开,C;(2)电流表的正负接线柱接反了(3)不变,变小
30.小明用图甲所示电路探究电流与电阻的关系。电源为两节新干电池,电阻R有4个阻值(5Ω、10Ω、15Ω、25Ω)供选用,滑动变阻器Rp规格为“20Ω,1A”。
(1)闭合开关前,应将滑动变阻器滑片P移到最 (选填“左”或“右”)端;
(2)闭合开关后,小明发现电流表、电压表示数均为0。他将一根导线的一端接电源正极,另一端依次试触a、b、c、d各接线柱。当接触到d时,电压表开始有示数且为3V,电流表示数仍为0。经进一步检查,电流表、各接线处均完好,则电路中的故障是 。
(3)排除故障后,此时R的阻值为5Ω,闭合开关,调节滑片P,使电流表示数如图乙所示,则控制不变的电压为 V。
(4)下列图象中,能反映变阻器接入电路阻值Rp与更换电阻R之间关系的是 。
B卷(20分)
一.不定项选择题(每小题2分,共10分)
1.“N95”型口罩(如图所示)对直径为0.075μm±0.020μm的非油性颗粒(如粉尘、PM2.5、飞沫、微生物)具有95%以上的过滤效率,它由三层构成:内层吸水层,中间过滤层,外层疏水层。下列说法正确的是( )
A.新冠病毒随飞沫传播是一种分子运动
B.中间过滤层通过工艺带上静电,可以增强对颗粒的吸附能力
C.过滤效率高,是因为口罩材料的分子间没有在间隙
D.内层吸水层能够有效吸收呼出的水蒸气,说明分子之间存在斥力
2.为了探究热传递过程中高温物体、低温物体温度变化的特点,小明做了如下实验,将盛有30℃冷水的小烧杯放入盛有70℃热水的大烧杯中,分别用温度传感器测量两杯水的温度变化情况,绘制成如图所示的图象。下列说法错误的是( )
A.热水和冷水到达同一温度的时间是相同的 B.热水温度下降比冷水温度升高得快
C.热水放出的热量等于冷水吸收的热量 D.大烧杯中水的内能可能小于小烧杯中水的内能
3.如图所示,电压表的示数分别为U1、U2、U3,电流表的示数分别为I1、I2,则下列关系中正确的是( )
A.U1+U2=U3,I1=I2 B.U1=U2=U3,I1>I2 C.U1=U2=U3,I1=I2 D.U1+U2=U3,I1<I2
4.如图所示,电源电压不变,a、b、c为电流表或电压表。只闭合S1时,a表无示数,b表有示数,c表有示数且示数随滑片P的移动发生变化。则( )
A.a表是电压表
B.先闭合S1、S2,再闭合S3,a表示数有变大
C.S1、S2、S3都闭合,移动滑片P,a、b两表示数无变化
D.只闭合S1、S2,滑片向左移,b表示数除以a表示数的等于R1的阻值
5.如图所示电路,电源电压U恒定。当A、B间接入标有一个6Ω的定值电阻,闭合S、S1、S2,断开S3,滑片P移到某一位置时电流表示数为I,再向上移动一段距离,R的阻值变化了5Ω,电流表示数变化了0.1A,此时电流表示数为0.5A;当A、B间换接为R3,闭合S、S3,断开S1、S2,电压表示数为U2,R1=R2,电路的电流为0.5A,R1、R2、R3均为定值电阻,每个电阻的阻值只有2Ω、5Ω、7Ω、9Ω这四种可能。下列结论正确的是( )
A.I=0.4A B.U=12V C.U2 可能是2.5V D.R1可能是9Ω
二.综合题(共10分)
6.(4分) 小双和同学决定设计一种拉力测量仪,如图甲所示电路,轻质弹簧上端和金属滑片固定在一起(弹簧的电阻不计,滑片的摩擦不计)。
(1)把拉力信息转化为电信息,更加方便简洁。可将电压表改装成拉力显示仪,当拉力增大时,电压表的示数将 。
(2)如图甲所示,恒压电源U=9V,R1是最大阻值为Rm=25Ω的均匀电阻丝(1Ω/cm),弹簧的弹性系数已知,其他可供选择的器材有:电压表V(0~3V和0~15V量程),定值电阻R0有两个(50Ω和100Ω),刻度尺一把。关于器材选择和电路设计,下列分析正确的是 (填字母序号)。
A.定值电阻R0选50Ω,电压表量程选0~3V
B.若要改测R1两端的电压,只将电压表接C点的导线直接改接到A点即可
C.电压表的示数不能由零变化到最大刻度值
D.电压表的示数变化量跟拉力变化量成正比
(3)合理选择并连接好器材后开始进行测量,拉力为零时,让滑片刚好处于R1下端。通过对测量数据的分析,得出了电阻丝阻值的减小量与拉力之间的关系为:△R1=kF(其中△R1表示电阻丝阻值的减小量,F表示拉力大小,k为某一常数)。
当拉力F从零逐渐增大的过程中,R0两端电压也随之变化,我们还需要再深度了解一下R0两端电压U0随拉力F变化的关系,请推导出此关系式:U0= 。(只用字母U、R0、Rm、k、F表示)
(4)在关于探究过程的反思中,小郑认为:当拉力发生变化时,电压表示数的变化量不够灵敏,即指针偏转角度变化量过小(图乙未标出),则改进后的方案较合理的是 (填字母序号)。
A.减小电源电压 B.换一个量程更大的电压表
C.换一个阻值更小的电阻丝 D.换一个阻值更小的定值电阻
7.(6分)图甲是小明所设计的电路图,其中标有“2.5V”字样小灯泡L的电流与电压关系如图乙所示,定值电阻R1=10Ω,R2由三段材料不同、横截面积相同的均匀直导体EF、FG、GH连接而成(总长度为45cm),其中有一段是铜导体,其电阻可忽略不计,导体GH每1cm的电阻为1Ω,P是与R2接触良好并能移动的滑动触头。只闭合S、S1时,电流表示数I与滑片P向左移动距离x的关系如图丙所示,求:
(1)小灯泡正常发光时电阻;
(2)电源电压与R2的最大阻值;
(3)若只闭合S与S2,为确保灯丝不被烧坏,滑片P向左移动距离x的最大值。
成都石室中学教育集团2021-2022学年度上期期中初2022届物理试卷
A卷(100分)
一.单项选择题(每小题2分,共30分)
1.对下列物理量的认识中,最接近实际的是( )
A.电脑USB接口输出电压为5V B.-节新干电池的电压为2V
C.空调正常工作的电流为0.1A D.物理实验室中一根导线的电阻约为1kΩ
A
2.关于温度、热量和内能,下列说法正确的是( )
A.物体吸收了热量,温度一定升高 B.温度高的物体含有热量多t
C.温度相同的物体,内能不一定相同 D.物体内能增加,一定从外界吸收了热量
C
3.以下描述中的“发热”现象,其改变内能的方式与其他三个不同的是( )
A.锯木头锯条发热 B.阳光下路面发热 C.铁丝反复弯折后发热 D.搓手时手掌发热
B
4.如图所示,对于图片中所描述的物理过程,下列分析中正确的是( )
A.图甲,厚玻璃内的空气被压缩时,瓶内空气的内能减少
B.图乙,瓶子内的空气推动塞子跳起时,瓶内空气的内能增大
C.图丙,试管内的水蒸气推动了塞子冲出时,水蒸气的内能减少
D.图丁,汽缸内的气体推动活塞向下运动时,气体的内能增大
C
5.关于热机的效率,下列说法正确的是( )
A.在做功同样多的情况下,热机的效率越高消耗的燃料越多
B.一般情况下柴油机的效率比汽油机的高
C.热机的效率越高说明做功越快
D.热机损失的能量中,废气带走的能量较少,主要是由于机械摩擦损失的
B
6.用塑料梳子梳头时,头发容易被梳子“黏”起,下列“黏”的原因与其相同的是( )
A.用硬纸片盖住装满水的玻璃杯,倒置后,纸片“黏”在杯口上“黏”住了
B.寒冷的冬天,沾了水的手不小心摸到室外的钢制水管,会觉得手被钢管“黏”住了
C.把透明胶带“黏”在书本的破损处
D.在干燥的天气里,化纤布料的衣服容易“黏”在身上
D
7.如图所示是种常用的充电宝。出门带个充电室几乎成了年轻入的“标配”.给手机充电时,充电宝在电路中的作用与下列元件相同的是( )
A.B.C. D.
A
8.近年来作为民族高新技术产业代表的华为公司在5G技术等方面雄踞于世界科技巨头之列。如图为华为手机,其指纹锁“钥匙”是特定人的指纹(S1)、密码(S2)或人脸识别钥匙(S3),三者都可以单独使手机(M)解锁并工作。如图中电路设计符合要求的是( )
A. B. C. D.
B
9.某定时炸弹的引爆装置电路图如图所示,起爆前定时开关S是闭合的。当设定起爆时间一到,定时开关S会自动断开。拆弹专家经过仔细判断后剪断了导线a,则该电路中( )
A.灯亮;起爆器引爆 B.灯亮;起爆器不引爆
C.灯不亮;起爆器引爆 D.灯不亮;起爆器不引爆
D
10.在学过欧姆定律后,同学们有以下认识,其中在确的是( )
A.欧姆定律揭示了导体中的电压与电流、电阻的关系
B.电阻中有电流时它两端一定有电压
C.当电阻一定时,导体两端的电压与电流成正比
D.根据欧姆定律的变形公式R=U/I可知:导体的的电阻随电压和电流的变化而变化
B
11.如图所示是一位同学连接的电路。闭合开关后,下列对各元件状况的判断在确的是( )
A.灯L1不亮 B.灯L2不亮 C.电流表无示数 D.电池被烧坏
A
12.计算机鼠标装有传感器来监视鼠标的移动情况,它的工作原理示意图如图所示。物体M在导轨上平行移动时,可带动与之相连的金属滑片P移动,通过电压表示数可反映物体M移动的距离。当物体M向右移动时( )
A.电流表示数变大B.电流表示数变C.电压表示数变大小D.电压表示数变小
C
13.在如图所示的电路中,S闭合后下列各种情况正确的是( )
A.如果甲、乙、丙是电压表,当S1闭合后U丙=U甲=U乙
B.如果甲是电压表,乙、丙是电流表,S1断开形成串联电路
C.电路中甲表和乙表可以同时是电流表
D.如果电路是并联电路,则乙表的示数大于丙表的示数
D
14.如图所示的电路中,电源电压不变,闭合开关S,滑片P从A点向右移动的过程中,下列说法中正确的是( )
A.电流表A示数变木,电流表A1示数变大
B.电流表A1示数变小,电流表A2示数变小
C.电压表V示数与电流表A1示数的乘积变大
D.电压表V示数与电流表A2示数的比值变大
D
15.小兰设计了一种烟雾报警装置,其简化电路如图所示。电源电压保持不变,R0为定值电阻,R为光敏电阻,R的阻值随光照强度的减弱而增大。当电流表示数减小到某一值时,装置报警。开关S闭合后,当有烟雾遮挡射向R的激光时,则下列分析正确的是( )
A.光敏电阻R阻值减小 B.电流表的示数减小,电压表的示数增大
C.电流表的示数增大,电压表的示数增大 D.电压表与电流表的示数之比减小
B
二.填空题(每空2分,共36分)
16.热熔胶是一种在常温下为固态的粘合剂,使用的先用热熔胶枪加热使其熔化,再凝固来粘合物体。当用热熔胶枪给热熔胶加热时,会闻到熔胶的气味,这是 现象。热熔胶被胶枪挤出,并“粘”在物体本上,说明分子间存在 力。
扩散 引
17.“汽车不但要吃油,也要喝水”。用水冷却汽车发动机是因为水的 大,发动机工作一段时间后,水箱中水温升高,这是利用 的方式改变了水的内能。
比热容;热传递
18.如图所示,将塑料撕成丝状,用毛皮分别摩擦丝状塑料和PVC管,然后将塑料放在PC管上方,丝状塑料就会像章鱼一样悬在空中,这就是“静电章鱼”,它的形成原因是塑料和PVC管分别带上了 (选填“同种”或“异种”)电荷相互排斥,在毛皮和塑料摩擦过程中,负电荷从毛皮转移到塑料,则摩擦后的毛皮带 电荷。
同种;正
19.如图所示的电路若使L1、L2串联,则应只团合开关是 ,若使L1、L2并联,则应只闭合开关是 。
S2;S1、S3
20.如图甲所示电路,当开关S闭合后,电流表A1测量的是通过 (选填“干路”、“L1”或“L2”)的电流,两个电流表的指针偏转如图乙所示,L1中的电流为 A。
干路;1.2
21.如图所示,甲为亮度可调的台灯,电位器是调节其亮度的装置;乙为电位器的内部结构示意图,a、b、c是它的三个接线柱,旋钮带动滑片转动。若顺时针旋转旋钮时灯泡发光变亮,则需将 (选填“a和b”、“a和c”或“b和c”)接线柱接入电路。这是通过改变电阻丝连入电路中的 来改变电阻的。
b和c;长度
22.在如图(a)所示电路中,V1、V2都是有0~3V和0~15V两个量程的电压表。当闭合开关后,两个电压表指针偏转均如图(b)所示,则电灯L1两端的电压为 V。若L1灯丝烧断,则V2的示数 (选填“变大”“变小”或“不变”)
9.6;变小
23.如图甲所示的电路中,电源电压恒定不变,图乙是小灯泡L和定值电阻R1的电流与电压关系的图象。当只闭合S1、S2时,电压表示数为2V;当只闭合S2、S3时,电压表示数为4V,则电源电压U= ,R2= Ω
8;5
24.如图所示,电源电压恒定。当开关S1、S2闭合,甲、乙两表为电压表时,两表示数之比U甲:U乙=4:1;则R1:R2= 。当开关S1闭合、S2断开,若甲、乙两表均为电流表时,两表的示数之比为 。
3:1;3:4
三.作图与计算题(作图题每题2分,计算题每题6分,共16分)计算题在解答时应写出公式和重要的演算步骤,数据带上单位:只写出最后答案的不能得分。
25.(2分)请在虚线框内画出与如图相对应的电路图。
26.(2分)在如用所示的电路中,有阿根身线未连接,请用笔线代禁导线补上。补上后要求:①电压表测小过两端电压:②用合开关8,向右剩称动滑动突阳器的清片P,竹变亮
也C味
在如图所示的电路中,有两根导线尚未连接,请用笔线代替导线补上。补上后要求:①电压表测小灯两端电压;②闭合开关S,向右端移动滑动变阻器的滑片P,灯变亮。
27.(6分)某工厂采用热效率高的卧式燃煤锅炉烧水,将4000kg水从25℃加热到75℃,该锅炉烧水的效率为70%,所用烟煤的热值约为3×107J/kg,水的比热容为4.2×103J/(kg•℃),试求:(1)这些水吸收的热量是多少?(2)烧这些水锅炉需要消耗烟煤的质量是多少?(假设烟煤完全燃烧)
(1)这些水吸收的热量是8.4×108J;
(2)烧这些水锅炉需要消耗烟煤的质量是40kg。
28.(6分)如图所示的电路中电源电压保持不变,R1=40Ω,R2=R3=20Ω,当Sl、S2都断开,电流表示数是0.2A,求:(1)电源电压。(2)S1、S2都闭合时,电流表示数是多少?
(1)电源电压为12V;
(2)S1、S2都闭合时,电流表示数是0.9A。
四.实验探究题(每空2分,共18分)
29.在探究并联电路电流规律的实验中,图甲是实验的电路图。
(1)在连接电路时,开关应 ,若要测量干路中的电流,则电流表应接在甲图中的 点。
(2)小虎同学在测量A处的电流时,发现电流表的指针偏转如图乙所示,原因 。
(3)某小组在测量C处的电流时,L1灯泡发断路,L2亮度 (选填“变亮”或“变暗”或“不变”),电流表示数 (选填“变大”或“不变”或“变小”)。
(1)断开,C;(2)电流表的正负接线柱接反了(3)不变,变小
30.小明用图甲所示电路探究电流与电阻的关系。电源为两节新干电池,电阻R有4个阻值(5Ω、10Ω、15Ω、25Ω)供选用,滑动变阻器Rp规格为“20Ω,1A”。
(1)闭合开关前,应将滑动变阻器滑片P移到最 (选填“左”或“右”)端;
(2)闭合开关后,小明发现电流表、电压表示数均为0。他将一根导线的一端接电源正极,另一端依次试触a、b、c、d各接线柱。当接触到d时,电压表开始有示数且为3V,电流表示数仍为0。经进一步检查,电流表、各接线处均完好,则电路中的故障是 。
(3)排除故障后,此时R的阻值为5Ω,闭合开关,调节滑片P,使电流表示数如图乙所示,则控制不变的电压为 V。
(4)下列图象中,能反映变阻器接入电路阻值Rp与更换电阻R之间关系的是 。
(1)右;(2)滑动变阻器和电阻R都断路;(3)2;;(4)C。
B卷(20分)
一.不定项选择题(每小题2分,共10分)
1.“N95”型口罩(如图所示)对直径为0.075μm±0.020μm的非油性颗粒(如粉尘、PM2.5、飞沫、微生物)具有95%以上的过滤效率,它由三层构成:内层吸水层,中间过滤层,外层疏水层。下列说法正确的是( )
A.新冠病毒随飞沫传播是一种分子运动
B.中间过滤层通过工艺带上静电,可以增强对颗粒的吸附能力
C.过滤效率高,是因为口罩材料的分子间没有在间隙
D.内层吸水层能够有效吸收呼出的水蒸气,说明分子之间存在斥力
B
2.为了探究热传递过程中高温物体、低温物体温度变化的特点,小明做了如下实验,将盛有30℃冷水的小烧杯放入盛有70℃热水的大烧杯中,分别用温度传感器测量两杯水的温度变化情况,绘制成如图所示的图象。下列说法错误的是( )
A.热水和冷水到达同一温度的时间是相同的 B.热水温度下降比冷水温度升高得快
C.热水放出的热量等于冷水吸收的热量 D.大烧杯中水的内能可能小于小烧杯中水的内能
C
3.如图所示,电压表的示数分别为U1、U2、U3,电流表的示数分别为I1、I2,则下列关系中正确的是( )
A.U1+U2=U3,I1=I2 B.U1=U2=U3,I1>I2 C.U1=U2=U3,I1=I2
D.U1+U2=U3,I1<I2
A
4.如图所示,电源电压不变,a、b、c为电流表或电压表。只闭合S1时,a表无示数,b表有示数,c表有示数且示数随滑片P的移动发生变化。则( )
A.a表是电压表
B.先闭合S1、S2,再闭合S3,a表示数有变大
C.S1、S2、S3都闭合,移动滑片P,a、b两表示数无变化
D.只闭合S1、S2,滑片向左移,b表示数除以a表示数的等于R1的阻值
BC
5.如图所示电路,电源电压U恒定。当A、B间接入标有一个6Ω的定值电阻,闭合S、S1、S2,断开S3,滑片P移到某一位置时电流表示数为I,再向上移动一段距离,R的阻值变化了5Ω,电流表示数变化了0.1A,此时电流表示数为0.5A;当A、B间换接为R3,闭合S、S3,断开S1、S2,电压表示数为U2,R1=R2,电路的电流为0.5A,R1、R2、R3均为定值电阻,每个电阻的阻值只有2Ω、5Ω、7Ω、9Ω这四种可能。下列结论正确的是( )
A.I=0.4A B.U=12V C.U2 可能是2.5V D.R1可能是9Ω
AD
二.综合题(共10分)
6.(4分) 小双和同学决定设计一种拉力测量仪,如图甲所示电路,轻质弹簧上端和金属滑片固定在一起(弹簧的电阻不计,滑片的摩擦不计)。
(1)把拉力信息转化为电信息,更加方便简洁。可将电压表改装成拉力显示仪,当拉力增大时,电压表的示数将 。
(2)如图甲所示,恒压电源U=9V,R1是最大阻值为Rm=25Ω的均匀电阻丝(1Ω/cm),弹簧的弹性系数已知,其他可供选择的器材有:电压表V(0~3V和0~15V量程),定值电阻R0有两个(50Ω和100Ω),刻度尺一把。关于器材选择和电路设计,下列分析正确的是 (填字母序号)。
A.定值电阻R0选50Ω,电压表量程选0~3V
B.若要改测R1两端的电压,只将电压表接C点的导线直接改接到A点即可
C.电压表的示数不能由零变化到最大刻度值
D.电压表的示数变化量跟拉力变化量成正比
(3)合理选择并连接好器材后开始进行测量,拉力为零时,让滑片刚好处于R1下端。通过对测量数据的分析,得出了电阻丝阻值的减小量与拉力之间的关系为:△R1=kF(其中△R1表示电阻丝阻值的减小量,F表示拉力大小,k为某一常数)。
当拉力F从零逐渐增大的过程中,R0两端电压也随之变化,我们还需要再深度了解一下R0两端电压U0随拉力F变化的关系,请推导出此关系式:U0= 。(只用字母U、R0、Rm、k、F表示)
(4)在关于探究过程的反思中,小郑认为:当拉力发生变化时,电压表示数的变化量不够灵敏,即指针偏转角度变化量过小(图乙未标出),则改进后的方案较合理的是 (填字母序号)。
A.减小电源电压 B.换一个量程更大的电压表
C.换一个阻值更小的电阻丝 D.换一个阻值更小的定值电阻
(1)变大;(2)C;(3);(4)C。
7.(6分)图甲是小明所设计的电路图,其中标有“2.5V”字样小灯泡L的电流与电压关系如图乙所示,定值电阻R1=10Ω,R2由三段材料不同、横截面积相同的均匀直导体EF、FG、GH连接而成(总长度为45cm),其中有一段是铜导体,其电阻可忽略不计,导体GH每1cm的电阻为1Ω,P是与R2接触良好并能移动的滑动触头。只闭合S、S1时,电流表示数I与滑片P向左移动距离x的关系如图丙所示,求:
(1)小灯泡正常发光时电阻;
(2)电源电压与R2的最大阻值;
(3)若只闭合S与S2,为确保灯丝不被烧坏,滑片P向左移动距离x的最大值。
(1)小灯泡正常发光时电阻为5Ω;
(2)电源电压与R2的最大阻值分别为12V、30Ω;
(3)若只闭合S与S2,为确保灯丝不被烧坏,滑片P向左移动距离x的最大值为11cm。
