四川省成都市七中育才学校2021-2022学年上学期九年级物理期中【试卷+答案】

这是一份四川省成都市七中育才学校2021-2022学年上学期九年级物理期中【试卷+答案】，共17页。试卷主要包含了选择题，填空题，作图与计算题，实验探究题等内容，欢迎下载使用。

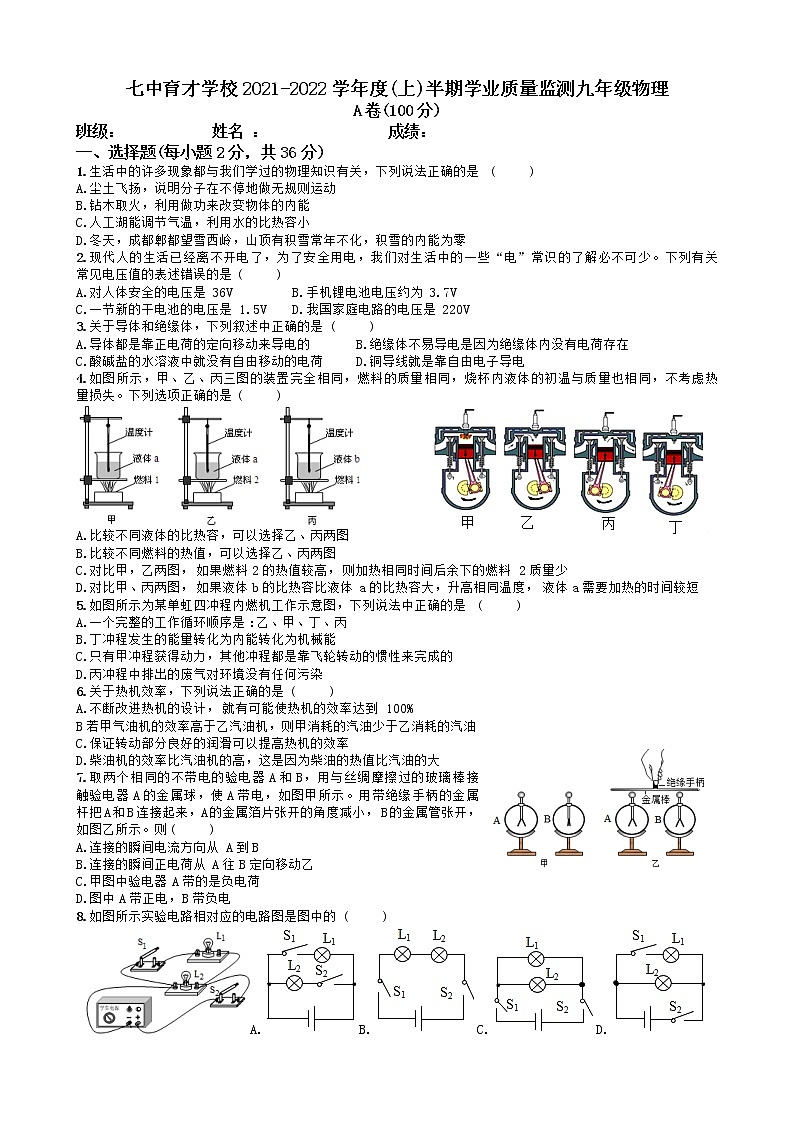

七中育才学校2021-2022学年度(上)半期学业质量监测九年级物理
A卷(100分)
班级： 姓名 ： 成绩：
一、选择题(每小题2分，共36分)
1.生活中的许多现象都与我们学过的物理知识有关，下列说法正确的是(   )
A.尘土飞扬，说明分子在不停地做无规则运动
B.钻木取火，利用做功来改变物体的内能
C.人工湖能调节气温，利用水的比热容小
D.冬天，成都郫都望雪西岭，山顶有积雪常年不化，积雪的内能为零
2.现代人的生活已经离不开电了，为了安全用电，我们对生活中的一些“电”常识的了解必不可少。下列有关常见电压值的表述错误的是(   )
A.对人体安全的电压是36V B.手机锂电池电压约为3.7V
C.一节新的干电池的电压是1.5V D.我国家庭电路的电压是220V
3.关于导体和绝缘体，下列叙述中正确的是(   )
A.导体都是靠正电荷的定向移动来导电的 B.绝缘体不易导电是因为绝缘体内没有电荷存在
C.酸碱盐的水溶液中就没有自由移动的电荷 D.铜导线就是靠自由电子导电
4.如图所示，甲、乙、丙三图的装置完全相同，燃料的质量相同，烧杯内液体的初温与质量也相同，不考虑热量损失。下列选项正确的是(   )

A.比较不同液体的比热容，可以选择乙、丙两图
B.比较不同燃料的热值，可以选择乙、丙两图
C.对比甲，乙两图，如果燃料2的热值较高，则加热相同时间后余下的燃料2质量少
D.对比甲、丙两图，如果液体b的比热容比液体a的比热容大，升高相同温度，液体a需要加热的时间较短
5.如图所示为某单虹四冲程内燃机工作示意图，下列说法中正确的是(   )
A.一个完整的工作循环顺序是:乙、甲、丁、丙
B.丁冲程发生的能量转化为内能转化为机械能
C.只有甲冲程获得动力，其他冲程都是靠飞轮转动的惯性来完成的
D.丙冲程中排出的废气对环境没有任何污染
6.关于热机效率，下列说法正确的是(   )
A.不断改进热机的设计，就有可能使热机的效率达到100%
B若甲气油机的效率高于乙汽油机，则甲消耗的汽油少于乙消耗的汽油
C.保证转动部分良好的润滑可以提高热机的效率
D.柴油机的效率比汽油机的高，这是因为柴油的热值比汽油的大
7.取两个相同的不带电的验电器A和B，用与丝绸摩擦过的玻璃棒接触验电器A的金属球，使A带电，如图甲所示。用带绝缘手柄的金属杆把A和B连接起来，A的金属箔片张开的角度减小，B的金属管张开，如图乙所示。则(  )
A.连接的瞬间电流方向从A到B
B.连接的瞬间正电荷从A往B定向移动乙
C.甲图中验电器A带的是负电荷
D.图中A带正电，B带负电
8.如图所示实验电路相对应的电路图是图中的(   )
A.B.C.D.

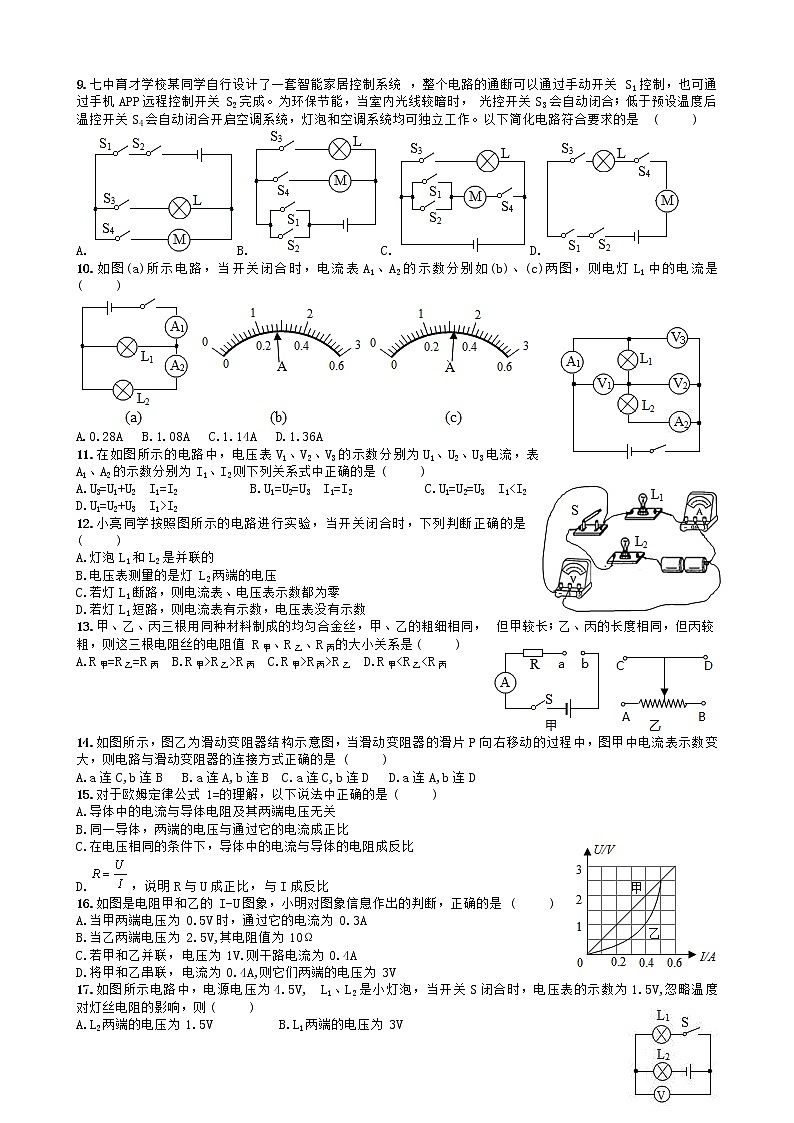

9.七中育才学校某同学自行设计了一套智能家居控制系统，整个电路的通断可以通过手动开关S1控制，也可通过手机APP远程控制开关S2完成。为环保节能，当室内光线较暗时，光控开关S3会自动闭合；低于预设温度后温控开关S4会自动闭合开启空调系统，灯泡和空调系统均可独立工作。以下简化电路符合要求的是(   )
A.B.C.D.
10.如图(a)所示电路，当开关闭合时，电流表A1、A2的示数分别如(b)、(c)两图，则电灯L1中的电流是(   )

A.0.28A B.1.08A C.1.14A D.1.36A
11.在如图所示的电路中，电压表V1、V2、V3的示数分别为U1、U2、U3电流，表A1、A2的示数分别为I1、I2则下列关系式中正确的是(   )
A.U3=U1+U2 I1=I2 B.U1=U2=U3 I1=I2 C.U1=U2=U3 I1I2
12.小亮同学按照图所示的电路进行实验，当开关闭合时，下列判断正确的是(   )
A.灯泡L1和L2是并联的
B.电压表测量的是灯L2两端的电压
C.若灯L1断路，则电流表、电压表示数都为零
D.若灯L1短路，则电流表有示数，电压表没有示数
13.甲、乙、丙三根用同种材料制成的均匀合金丝，甲、乙的粗细相同，但甲较长；乙、丙的长度相同，但丙较粗，则这三根电阻丝的电阻值R甲、R乙、R丙的大小关系是(   )
A.R甲=R乙=R丙 B.R甲>R乙>R丙 C.R甲>R丙>R乙 D.R甲 14.如图所示，图乙为滑动变阻器结构示意图，当滑动变阻器的滑片P向右移动的过程中，图甲中电流表示数变大，则电路与滑动变阻器的连接方式正确的是(   )
A.a连C,b连B B.a连A,b连B C.a连C,b连D D.a连A,b连D
15.对于欧姆定律公式1=的理解，以下说法中正确的是(   )
A.导体中的电流与导体电阻及其两端电压无关
B.同一导体，两端的电压与通过它的电流成正比
C.在电压相同的条件下，导体中的电流与导体的电阻成反比
D.，说明R与U成正比，与I成反比
16.如图是电阻甲和乙的I-U图象，小明对图象信息作出的判断，正确的是(   )
A.当甲两端电压为0.5V时，通过它的电流为0.3A
B.当乙两端电压为2.5V,其电阻值为10Ω
C.若甲和乙并联，电压为1V.则干路电流为0.4A
D.将甲和乙串联，电流为0.4A,则它们两端的电压为3V
17.如图所示电路中，电源电压为4.5V, L1、L2是小灯泡，当开关S闭合时，电压表的示数为1.5V,忽略温度对灯丝电阻的影响，则(   )
A.L2两端的电压为1.5V B.L1两端的电压为3V
C.L1与L2的灯丝电阻之比为1:2 D.通过L1与L2的电流之比为1:2
18.小预利用热敏电阻Rt和定值电阻R0设计了一款简易水温计，电路如图甲所示，热敏电阻随温度的变化图像如图乙所示。按照此设计电路，电源两端电压保持不变，开关S闭合后，在水温升高时，下列判断正确的是(   )

A.电路中的电流变大，电压表示数变小 B.电路中的电流变大，电压表示数变大
C.电路中的电流变小，电压表示数变小 D.电路中的电流变小，电压表示数变大
二、填空题(每空2分，共32分)
19.越来越多的南方家庭在家装时安装地暖，小曹家的地暖采用水来作为采暖介质。这是利用水的 较大的特性；冬天人们常用暖水袋取暖，这是通过 的方式来改变内能。
20.如图所示，2020年5月5日18时，长征五号B运载火葡搭载新一代载人试验飞船在海南文昌发射，运载火箭以液氢为燃料是利用液氢的 大，燃料燃烧会释放出巨大的内能，通过 方式使火箭和实验飞船的机械能增加。
21.如图，用酒精灯对试管加热，水温升高，一段时间后瓶塞被水蒸气冲出去，其能量转化与汽油机工作中的 冲程能量转化相同，一台单缸四冲程柴油机效率为40%.消耗5kg的柴油转化成的机械能是 J.(q柴油=4.3×107J/kg)
22.去商场购物时，用双手搓塑料袋使之打开装物品:“塑料袋会 “粘”在手上，如图所示，是因为发生了 现象，手与塑料袋带上了 (选填“同种”或“异种”)电荷互相吸引.
23.如图所示，在电路中要使灯L1和L2并联，应闭合开关 。为了防止短路，不能同时闭合开关 。
24.如图所示，电源的电压6V保持不变，S闭合后电压表示数为2V，则灯L2两端的电压为 V；通过L1的电流 通过L2的电流。(选填“大于”“小于”或“等于”)
25.如图所示是科技活动小组设计的风力传感器的原理图，其中弹簧左端固定，右端和滑动变阻器R2的滑片P固定在一起，A、B间有可收缩的导线，R1为定值电阻，当风吹来时，使B向左移动，风力减小时，弹簧又把B推向右端。当闭合开关S,风力减小时，电阻R2连入电路的阻值将 ，电压表的示数将 (均选填“变大”“变小”或“不变”)。
26.如图所示，电源电压保持不变，开关S闭合后灯L1、L2都能正常工作，甲、乙两个电表的示数之比是2:3，则甲电表是 表，此时灯L1、L2的电阻之比是 。
三、作图与计算题(共16分)
27.(2分)用笔画线代替导线连接实物。要求:灯泡L1和灯泡L2并联，电流表测L1中的电流，导线不能交叉，开关控制整个电路。(电流表的值约为0.4A)

28.(2分)在图中填上电流表或电压表的符号，使两灯正常工作。
29.(6分)据新华社报道，2020年4月8日，中国新疆塔里木盆地传来振奋人心的消息:中国油气勘探队新发现了储量达到2.28亿吨的石油。这一发现进一步证实了塔里木盆地下方富含石油！[c水=4.2×103J/(kg.℃),q石油=4.5×107J/kg]求：(1):100g石油完全燃烧放出的热量；(2)若在(1)问中这些热量的42%被水吸收，可以使20kg温度是10℃的水温度升高多少C? (在一标准大气压下)




30.(6分)如图所示的电路中，电源电压保持不变，电阻R1的阻值为10Ω.R2为滑动变阻器，闭合开关，当滑片P处于a端时，电流表示数为0.6A，求:(1)电源电压 (2)当滑片P处于b端时，电压表示数5V,滑动变阻器最大电阻R2为多少?



四、实验探究题(每空1分，共18分)
31.为了比较水和煤油吸热能力，小梅同学用两个相同的装置做了实验。
(1)在两个相同的烧杯中应加入 相同的水和煤油，实验时应按照 的顺序组装器材(选填“自上而下”， 或“自下而上”)。
(2)实验中选用相同酒精灯加热的目的是:使水和煤油在相同时间内
。
(3)实验中发现煤油的温度比水的温度升高得 (填“快”或“慢”)，这表明 的吸热本领更强。
(4)已知水的比热容为4.2×103J/(kg.℃),煤油的比热容为2.1×103J/(kg.℃,下图中的图象正确的是 。

32.如图甲所示是小燃“探究电流与电压、电阻的关系”的实验电路图。选用的实验器材是:电源(3V)、电流表(0～0.6A)、电压表(0～3V)，定值电阻R1=5Ω、R2=10Ω、R3=20Ω,滑动变阻器(“30Ω 2A)、 开关、导线若干。
(1)探究电流与电压关系:
①探究电流与电压的关系时，要保持 不变，采用的研究方法是 法。
②闭合开关前，应将滑动变阻器滑片P移至阻值最大端，保护电路。实验中滑动变阻器的另一个作用是 (填写字母代号)
A.改变定值电阻两端的电压
B.保证定值电阻两端的电压不变
③小燃选用5Ω和10Ω的两只电阻分别进行实验后，由实验数据画出的图象如图乙所示，其中M图象对应的阻值为 Ω的电阻。
(2)探究电流与电阻的关系:
①小燃在实验中，首先确定一个保持不变的电压值U=1V,当AB间的电阻R由5Ω换成10Ω时，闭合开关，应将滑动变阻器的滑片向_ 移动(选填“a”或“b”)，使电压表示数等于1V。
②当AB间换按20Ω的电阻时，小燃无论怎样移动滑动变阻器的滑片都无法使电压表示数达到1V, 你认为的原因可能是 。
A.滑动变阻器的最大值太大 B.滑动变阻器的最大值太小
33.小赵连接如图甲所示的电路，测量正常工作电压为2.5V的小灯泡发光时的电阻。(1)请用笔画线代替导线，帮小赵将图甲的电路连接完整，要求闭合开关后滑动变阻器的滑片向右滑时灯变亮(导线不得交叉)。

(2)闭合开关前，在检查电路时，小赵发现电流表的指针偏向零刻度线左侧，其原因可能是 。
(3)在确认电路和器材无误后，小赵闭合开关进行实验。当滑动变阻器的滑片P移到某位置时，电压表示数如图乙所示，其测量的电压为 V。
(4)为了测出小灯泡正常发光时的电阻，她应将滑片P继续向 (选填“左”或“右”)移动。
(5)小赵想进一步研究小灯泡发光时电阻的特点，她继续移动滑片P。突然，小灯泡的灯丝烧断，则电压表的示数将 (选填“变大”或“变小”)。
(6)接下来，小赵换用相同规格的小灯泡重新进行实验。实验结束后，她利用实验数据绘制了小灯泡的I-U图像，如图丙所示。由图像可知:这种规格的小灯泡，正常发光时的电阻为 Ω。
B卷
一、不定项选择题（共10分，每小题2分.下列各题有一个或两个选项符合题目要求，全部选对得2分，选对未选全得1分，凡有错选或不选均不得分）
1.关于温度、热量和内能，下列说法正确的是(   )
A.物体的温度越高，所含热量越多
B.内能小的物体也可能将热量传递给内能大的物体
C.温度高的物体内能一定大，温度低的物体内能一定小
D.物体的内能与温度有关，只要温度不变，物体的内能就一定不变
2.用相同的电热棒分别给甲、乙两种液体(比热关系是c甲=2c乙)加热，两种液体每秒吸收的热量相同，这两种液体的温度随加热时间变化的图象如图所示，下面四个选项正确的(   )

A.同时加热120s，甲升高的温度大于乙
B.同时加热120s,甲吸收的热量比乙多
C.甲、乙两种液体的质量之比是3: 2
D.如果相同质量的甲、乙两种液体，降低相同的温度，则乙放出的热量比甲多
3.如图甲所示是某同学连接好的测量小灯泡电阻的电路。闭合开关，移动滑片，灯L1始终不亮，该同学用如图乙中检测灯L2来检测电路。闭合开关。当L2的两根接线分别接在B、N两点时，仅灯L2亮且正常发光；当分别接在A、D两点时，灯L2也正常工作；当分别接在M、N两点时，L1、L2均不亮，由以上检测中观察到的现象判断出电路故障可能(   )
A.滑动变阳器短路 B.L1断路 C.电流表短路 D.L1短路
4.如图所示，电源电压保持6V不变，R1=5Ω，R3=15Ω.滑动变限器R2标有“15Ω 2A”字样，下列说法正确的是(   )
A当R2的滑片P在b端，只闭合S、S1时，电流表示数为0.3A，电压表示数为0
B.当R2的滑片P在b端，只闭合S、S2时，电流表示数为0.2A，电压表的示数为3V
C.当R2的滑片P在a端，只闭合S、S2时，电流表示数为0.4A，电压表示数为0V
D.当R2的滑片P在a端，闭合S、S1、S2时，电流表示数为1.2A，电压表的示数为0
5.（多选）在图甲所示的电路中，R1是定值电阻，R2是规格为“20Ω 3A”的滑动变阻器，在电路中正确连接有一个电压表（图中未画出），电源电压保持不变，闭合开关S，滑动变阻器的滑片P从b端滑向a端，当滑片P在最右端b处时，电压表示数如图乙所示；P在中点时，电流表的示数为0.8A，电压表示数如图丙所示（电压表选用的量程与乙图不同）。下列说法正确的是(   )
A.电源电压是12V B.电压表并联在R2两端
C.R1的阻值是5Ω D.R1的电阻是10Ω
二、综合题(共10分)
6.在刚刚结束的中考体测中，小宗同学的中考体测项目之一的坐位体前屈获得满分。在测试中，测试者向前推动的测试仪的滑块实际上是滑动变阻器，滑块推动的距离越大，滑动变阻器连入电路的电阻值越大，仪器的示数就越大。如图乙是其简化原理图。
（1） 表反映了被测者的成绩。
（2）若该电路电源电压为6V且保持不变，电压表量程为0～3V，电流表量程为0～0.6A，滑块能被推的最大距离30cm，滑动变阻器铭牌标有“15Ω1A”字样，定值电阻标有“10Ω0.6A”字样，滑片每移动1cm，R1的电阻变化0.5Ω。则在保证电路各元件安全的情况下，测试中推动滑块时最大距离是 cm。
（3）以（1）中数据作参考，成都中考评分标准中，坐位体前屈满分为15分，其中男生满分成绩为16.1cm以上，女生满分成绩为17.4cm以上。此外男生推14.0～16.0cm得13分，推10.1～13.9cm得12分，6.5～10.0cm得11……在某次练习中中，身为男生的小周完成测试后，电流表的示数为0.4A.则小周的坐位体前屈得分为 。
（4）某物理兴趣小组的同学提出，可以利用实验室器材对该仪器进行改进，改进后可以直接从电表的表盘上读出对应的长度值.下列四种方案中，表盘上的长度刻度值均匀的是 。

7.下表是某品牌小轿车的些技术参数。其中排气量是指发动机气缸的工作容积(也就是气缸内混合体的体积)，一般情况下，发动机的排气量越大，功率越大。空燃比是指气缸内吸入的空气和燃油的质量比。汽油的热值表示每千克汽油完全燃烧放出的热量为4.5×107J.当该发动机以最大功率工作时，气缸内汽油和空气的混合密度为1.35kg/m3，1min内高温高压的燃气推动活塞做功3200次。请你计算发动机在最大功率工作时，(1)1min内做的有用功。(2)一个工作循环里汽油完全燃烧所释放的热量。(3)发动机的效率(结果保留两位有效数字)。
车型
某品牌轿车
排气量
2.4L
最大功率
120kW
空燃比
14：1
汽油的热值
4.5×107J/kg









七中育才学校2021-2022学年度(上)半期学业质量监测九年级物理
A卷(100分)
一、选择题(每小题2分，共36分)
1.生活中的许多现象都与我们学过的物理知识有关，下列说法正确的是( B )
A.尘土飞扬，说明分子在不停地做无规则运动
B.钻木取火，利用做功来改变物体的内能
C.人工湖能调节气温，利用水的比热容小
D.冬天，成都郫都望雪西岭，山顶有积雪常年不化，积雪的内能为零
2.现代人的生活已经离不开电了，为了安全用电，我们对生活中的一些“电”常识的了解必不可少。下列有关常见电压值的表述错误的是( A )
A.对人体安全的电压是36V B.手机锂电池电压约为3.7V
C.一节新的干电池的电压是1.5V D.我国家庭电路的电压是220V
3.关于导体和绝缘体，下列叙述中正确的是( D )
A.导体都是靠正电荷的定向移动来导电的 B.绝缘体不易导电是因为绝缘体内没有电荷存在
C.酸碱盐的水溶液中就没有自由移动的电荷 D.铜导线就是靠自由电子导电
4.如图所示，甲、乙、丙三图的装置完全相同，燃料的质量相同，烧杯内液体的初温与质量也相同，不考虑热量损失。下列选项正确的是( D )

A.比较不同液体的比热容，可以选择乙、丙两图
B.比较不同燃料的热值，可以选择乙、丙两图
C.对比甲，乙两图，如果燃料2的热值较高，则加热相同时间后余下的燃料2质量少
D.对比甲、丙两图，如果液体b的比热容比液体a的比热容大，升高相同温度，液体a需要加热的时间较短
5.如图所示为某单虹四冲程内燃机工作示意图，下列说法中正确的是( C )

A.一个完整的工作循环顺序是:乙、甲、丁、丙
B.丁冲程发生的能量转化为内能转化为机械能
C.只有甲冲程获得动力，其他冲程都是靠飞轮转动的惯性来完成的
D.丙冲程中排出的废气对环境没有任何污染
6.关于热机效率，下列说法正确的是( C )
A.不断改进热机的设计，就有可能使热机的效率达到100%
B若甲气油机的效率高于乙汽油机，则甲消耗的汽油少于乙消耗的汽油
C.保证转动部分良好的润滑可以提高热机的效率
D.柴油机的效率比汽油机的高，这是因为柴油的热值比汽油的大
7.取两个相同的不带电的验电器A和B，用与丝绸摩擦过的玻璃棒接触验电器A的金属球，使A带电，如图甲所示。用带绝缘手柄的金属杆把A和B连接起来，A的金属箔片张开的角度减小，B的金属管张开，如图乙所示。则(A )
A.连接的瞬间电流方向从A到B B.连接的瞬间正电荷从A往B定向移动乙
C.甲图中验电器A带的是负电荷 D.图中A带正电，B带负电
8.如图所示实验电路相对应的电路图是图中的( D )

A.B.C.D.
9.七中育才学校某同学自行设计了一套智能家居控制系统，整个电路的通断可以通过手动开关S1控制，也可通过手机APP远程控制开关S2完成。为环保节能，当室内光线较暗时，光控开关S3会自动闭合；低于预设温度后温控开关S4会自动闭合开启空调系统，灯泡和空调系统均可独立工作。以下简化电路符合要求的是( B )
A.B.C.D.
10.如图(a)所示电路，当开关闭合时，电流表A1、A2的示数分别如(b)、(c)两图，则电灯L1中的电流是( B )

A.0.28A B.1.08A C.1.14A D.1.36A
11.在如图所示的电路中，电压表V1、V2、V3的示数分别为U1、U2、U3电流，表A1、A2的示数分别为I1、I2则下列关系式中正确的是( A )

A.U3=U1+U2 I1=I2 B.U1=U2=U3 I1=I2 C.U1=U2=U3 I1I2
12.小亮同学按照图所示的电路进行实验，当开关闭合时，下列判断正确的是( D )

A.灯泡L1和L2是并联的
B.电压表测量的是灯L2两端的电压
C.若灯L1断路，则电流表、电压表示数都为零
D.若灯L1短路，则电流表有示数，电压表没有示数
13.甲、乙、丙三根用同种材料制成的均匀合金丝，甲、乙的粗细相同，但甲较长；乙、丙的长度相同，但丙较粗，则这三根电阻丝的电阻值R甲、R乙、
R丙的大小关系是( B )
A.R甲=R乙=R丙 B.R甲>R乙>R丙 C.R甲>R丙>R乙 D.R甲 14.如图所示，图乙为滑动变阻器结构示意图，当滑动变阻器的滑片P向右移动的过程中，图甲中电流表示数变大，则电路与滑动变阻器的连接方式正确的是( D )

A.a连C,b连B B.a连A,b连B C.a连C,b连D D.a连A,b连D
15.对于欧姆定律公式1=的理解，以下说法中正确的是( C )
A.导体中的电流与导体电阻及其两端电压无关
B.同一导体，两端的电压与通过它的电流成正比
C.在电压相同的条件下，导体中的电流与导体的电阻成反比
D.，说明R与U成正比，与I成反比
16.如图是电阻甲和乙的I-U图象，小明对图象信息作出的判断，正确的是( D )

A.当甲两端电压为0.5V时，通过它的电流为0.3A
B.当乙两端电压为2.5V,其电阻值为10Ω
C.若甲和乙并联，电压为1V.则干路电流为0.4A
D.将甲和乙串联，电流为0.4A,则它们两端的电压为3V
17.如图所示电路中，电源电压为4.5V, L1、L2是小灯泡，当开关S闭合时，电压表的示数为1.5V,忽略温度对灯丝电阻的影响，则( C )

A.L2两端的电压为1.5V B.L1两端的电压为3V
C.L1与L2的灯丝电阻之比为1:2 D.通过L1与L2的电流之比为1:2
18.小预利用热敏电阻Rt和定值电阻R0设计了一款简易水温计，电路如图甲所示，热敏电阻随温度的变化图像如图乙所示。按照此设计电路，电源两端电压保持不变，开关S闭合后，在水温升高时，下列判断正确的是( B )

A.电路中的电流变大，电压表示数变小 B.电路中的电流变大，电压表示数变大
C.电路中的电流变小，电压表示数变小 D.电路中的电流变小，电压表示数变大
二、填空题(每空2分，共32分)
19.越来越多的南方家庭在家装时安装地暖，小曹家的地暖采用水来作为采暖介质。这是利用水的 比热容 较大的特性；冬天人们常用暖水袋取暖，这是通过 热传递 的方式来改变内能。
20.如图所示，2020年5月5日18时，长征五号B运载火葡搭载新一代载人试验飞船在海南文昌发射，运载火箭以液氢为燃料是利用液氢的 热值 大，燃料燃烧会释放出巨大的内能，通过 做功 方式使火箭和实验飞船的机械能增加。
21.如图，用酒精灯对试管加热，水温升高，一段时间后瓶塞被水蒸气冲出去，其能量转化与汽油机工作中的 做功 冲程能量转化相同，一台单缸四冲程柴油机效率为40%.消耗5kg的柴油转化成的机械能是 8.6×107 J.(q柴油=4.3×107J/kg)
22.去商场购物时，用双手搓塑料袋使之打开装物品:“塑料袋会 “粘”在手上，如图所示，是因为发生了 摩擦起电 现象，手与塑料袋带上了 异种 (选填“同种”或“异种”)电荷互相吸引.
23.如图所示，在电路中要使灯L1和L2并联，应闭合开关__S1、S3__。为了防止短路，不能同时闭合开关 S2、S3 。
24.如图所示，电源的电压6V保持不变，S闭合后电压表示数为2V，则灯L2两端的电压为 4 V；通过L1的电流 等于 通过L2的电流。(选填“大于”“小于”或“等于”)
25.如图所示是科技活动小组设计的风力传感器的原理图，其中弹簧左端固定，右端和滑动变阻器R2的滑片P固定在一起，A、B间有可收缩的导线，R1为定值电阻，当风吹来时，使B向左移动，风力减小时，弹簧又把B推向右端。当闭合开关S,风力减小时，电阻R2连入电路的阻值将 变大 ，电压表的示数将 变大 (均选填“变大”“变小”或“不变”)。

26.如图所示，电源电压保持不变，开关S闭合后灯L1、L2都能正常工作，甲、乙两个电表的示数之比是2:3，则甲电表是 电压 表，此时灯L1、L2的电阻之比是 1:2 。
三、作图与计算题(共16分)
27.(2分)用笔画线代替导线连接实物。要求:灯泡L1和灯泡L2并联，电流表测L1中的电流，导线不能交叉，开关控制整个电路。(电流表的值约为0.4A)


28.(2分)在图中填上电流表或电压表的符号，使两灯正常工作。


29.(6分)据新华社报道，2020年4月8日，中国新疆塔里木盆地传来振奋人心的消息:中国油气勘探队新发现了储量达到2.28亿吨的石油。这一发现进一步证实了塔里木盆地下方富含石油！[c水=4.2×103J/(kg.℃),q石油=4.5×107J/kg]求：(1):100g石油完全燃烧放出的热量；(2)若在(1)问中这些热量的42%被水吸收，可以使20kg温度是10℃的水温度升高多少C? (在一标准大气压下)
（1）100g石油完全燃烧放出的热量4.5×106J
（2）若这些热量的42%被水吸收，可以使20kg的水的温度升高22.5℃。
30.(6分)如图所示的电路中，电源电压保持不变，电阻R1的阻值为10Ω.R2为滑动变阻器，闭合开关，当滑片P处于a端时，电流表示数为0.6A，求:(1)电源电压 (2)当滑片P处于b端时，电压表示数5V,滑动变阻器最大电阻R2为多少?

（1）电源电压为6V；
（2）滑动变阻器R2的最大阻值为50Ω；
四、实验探究题(每空1分，共18分)
31.为了比较水和煤油吸热能力，小梅同学用两个相同的装置做了实验。
(1)在两个相同的烧杯中应加入 质量 相同的水和煤油，实验时应按照 自下而上
的顺序组装器材(选填“自上而下”， 或“自下而上”)。
(2)实验中选用相同酒精灯加热的目的是:使水和煤油在相同时间内 吸收的热量相等 。
(3)实验中发现煤油的温度比水的温度升高得__快_(填“快”或“慢”)，这表明 水 的吸热本领更强。
(4)已知水的比热容为4.2×103J/(kg.℃),煤油的比热容为2.1×103J/(kg.℃,下图中的图象正确的是 B 。

32.如图甲所示是小燃“探究电流与电压、电阻的关系”的实验电路图。选用的实验器材是:电源(3V)、电流表(0～0.6A)、电压表(0～3V)，定值电阻R1=5Ω、R2=10Ω、R3=20Ω,滑动变阻器(“30Ω 2A)、 开关、导线若干。
(1)探究电流与电压关系:
①探究电流与电压的关系时，要保持 电阻 不变，采用的研究方法是 控制变量法 法。
②闭合开关前，应将滑动变阻器滑片P移至阻值最大端，保护电路。实验中滑动变阻器的另一个作用是 A (填写字母代号)
A.改变定值电阻两端的电压 B.保证定值电阻两端的电压不变
③小燃选用5Ω和10Ω的两只电阻分别进行实验后，由实验数据画出的图象如图乙所示，其中M图象对应的阻值为 5 Ω的电阻。
(2)探究电流与电阻的关系:
①小燃在实验中，首先确定一个保持不变的电压值U=1V,当AB间的电阻R由5Ω换成10Ω时，闭合开关，应将滑动变阻器的滑片向_b__移动(选填“a”或“b”)，使电压表示数等于1V。
②当AB间换按20Ω的电阻时，小燃无论怎样移动滑动变阻器的滑片都无法使电压表示数达到1V, 你认为的原因可能是 B 。
A.滑动变阻器的最大值太大 B.滑动变阻器的最大值太小
33.小赵连接如图甲所示的电路，测量正常工作电压为2.5V的小灯泡发光时的电阻。(1)请用笔画线代替导线，帮小赵将图甲的电路连接完整，要求闭合开关后滑动变阻器的滑片向右滑时灯变亮(导线不得交叉)。

(2)闭合开关前，在检查电路时，小赵发现电流表的指针偏向零刻度线左侧，其原因可能是 电流表没有调零 。
(3)在确认电路和器材无误后，小赵闭合开关进行实验。当滑动变阻器的滑片P移到某位置时，电压表示数如图乙所示，其测量的电压为 2.1 V。
(4)为了测出小灯泡正常发光时的电阻，她应将滑片P继续向 右 (选填“左”或“右”)移动。
(5)小赵想进一步研究小灯泡发光时电阻的特点，她继续移动滑片P。突然，小灯泡的灯丝烧断，则电压表的示数将 变大 (选填“变大”或“变小”)。
(6)接下来，小赵换用相同规格的小灯泡重新进行实验。实验结束后，她利用实验数据绘制了小灯泡的I-U图像，如图丙所示。由图像可知:这种规格的小灯泡，正常发光时的电阻为 12.5 Ω。
B卷
一、不定项选择题（共10分，每小题2分.下列各题有一个或两个选项符合题目要求，全部选对得2分，选对未选全得1分，凡有错选或不选均不得分）
1.关于温度、热量和内能，下列说法正确的是( B )
A.物体的温度越高，所含热量越多
B.内能小的物体也可能将热量传递给内能大的物体
C.温度高的物体内能一定大，温度低的物体内能一定小
D.物体的内能与温度有关，只要温度不变，物体的内能就一定不变
2.用相同的电热棒分别给甲、乙两种液体(比热关系是c甲=2c乙)加热，两种液体每秒吸收的热量相同，这两种液体的温度随加热时间变化的图象如图所示，下面四个选项正确的( C )

A.同时加热120s，甲升高的温度大于乙
B.同时加热120s,甲吸收的热量比乙多
C.甲、乙两种液体的质量之比是3: 2
D.如果相同质量的甲、乙两种液体，降低相同的温度，则乙放出的热量比甲多
3.如图甲所示是某同学连接好的测量小灯泡电阻的电路。闭合开关，移动滑片，灯L1始终不亮，该同学用如图乙中检测灯L2来检测电路。闭合开关。当L2的两根接线分别接在B、N两点时，仅灯L2亮且正常发光；当分别接在A、D两点时，灯L2也正常工作；当分别接在M、N两点时，L1、L2均不亮，由以上检测中观察到的现象判断出电路故障可能( D )

A.滑动变阳器短路 B.L1断路 C.电流表短路 D.L1短路
4.如图所示，电源电压保持6V不变，R1=5Ω，R3=15Ω.滑动变限器R2标有“15Ω 2A”字样，下列说法正确的是( BC )
A当R2的滑片P在b端，只闭合S、S1时，电流表示数为0.3A，电压表示数为0
B.当R2的滑片P在b端，只闭合S、S2时，电流表示数为0.2A，电压表的示数为3V
C.当R2的滑片P在a端，只闭合S、S2时，电流表示数为0.4A，电压表示数为0V
D.当R2的滑片P在a端，闭合S、S1、S2时，电流表示数为1.2A，电压表的示数为0
5.（多选）在图甲所示的电路中，R1是定值电阻，R2是规格为“20Ω 3A”的滑动变阻器，在电路中正确连接有一个电压表（图中未画出），电源电压保持不变，闭合开关S，滑动变阻器的滑片P从b端滑向a端，当滑片P在最右端b处时，电压表示数如图乙所示；P在中点时，电流表的示数为0.8A，电压表示数如图丙所示（电压表选用的量程与乙图不同）。下列说法正确的是( AC )

A.电源电压是12V B.电压表并联在R2两端
C.R1的阻值是5Ω D.R1的电阻是10Ω
二、综合题(共10分)
6.在刚刚结束的中考体测中，小宗同学的中考体测项目之一的坐位体前屈获得满分。在测试中，测试者向前推动的测试仪的滑块实际上是滑动变阻器，滑块推动的距离越大，滑动变阻器连入电路的电阻值越大，仪器的示数就越大。如图乙是其简化原理图。

（1） 电压表 表反映了被测者的成绩。
（2）若该电路电源电压为6V且保持不变，电压表量程为0～3V，电流表量程为0～0.6A，滑块能被推的最大距离30cm，滑动变阻器铭牌标有“15Ω1A”字样，定值电阻标有“10Ω0.6A”字样，滑片每移动1cm，R1的电阻变化0.5Ω。则在保证电路各元件安全的情况下，测试中推动滑块时最大距离是 20 cm。
（3）以（1）中数据作参考，成都中考评分标准中，坐位体前屈满分为15分，其中男生满分成绩为16.1cm以上，女生满分成绩为17.4cm以上。此外男生推14.0～16.0cm得13分，推10.1～13.9cm得12分，6.5～10.0cm得11……在某次练习中中，身为男生的小周完成测试后，电流表的示数为0.4A.则小周的坐位体前屈得分为 11分 。
（4）某物理兴趣小组的同学提出，可以利用实验室器材对该仪器进行改进，改进后可以直接从电表的表盘上读出对应的长度值.下列四种方案中，表盘上的长度刻度值均匀的是 A 。

7.下表是某品牌小轿车的些技术参数。其中排气量是指发动机气缸的工作容积(也就是气缸内混合体的体积)，一般情况下，发动机的排气量越大，功率越大。空燃比是指气缸内吸入的空气和燃油的质量比。汽油的热值表示每千克汽油完全燃烧放出的热量为4.5×107J.当该发动机以最大功率工作时，气缸内汽油和空气的混合密度为1.35kg/m3，1min内高温高压的燃气推动活塞做功3200次。请你计算发动机在最大功率工作时，(1)1min内做的有用功。(2)一个工作循环里汽油完全燃烧所释放的热量。(3)发动机的效率(结果保留两位有效数字)。
车型
某品牌轿车
排气量
2.4L
最大功率
120kW
空燃比
14：1
汽油的热值
4.5×107J/kg

（1）4.5×106（2）9720（3）23%
