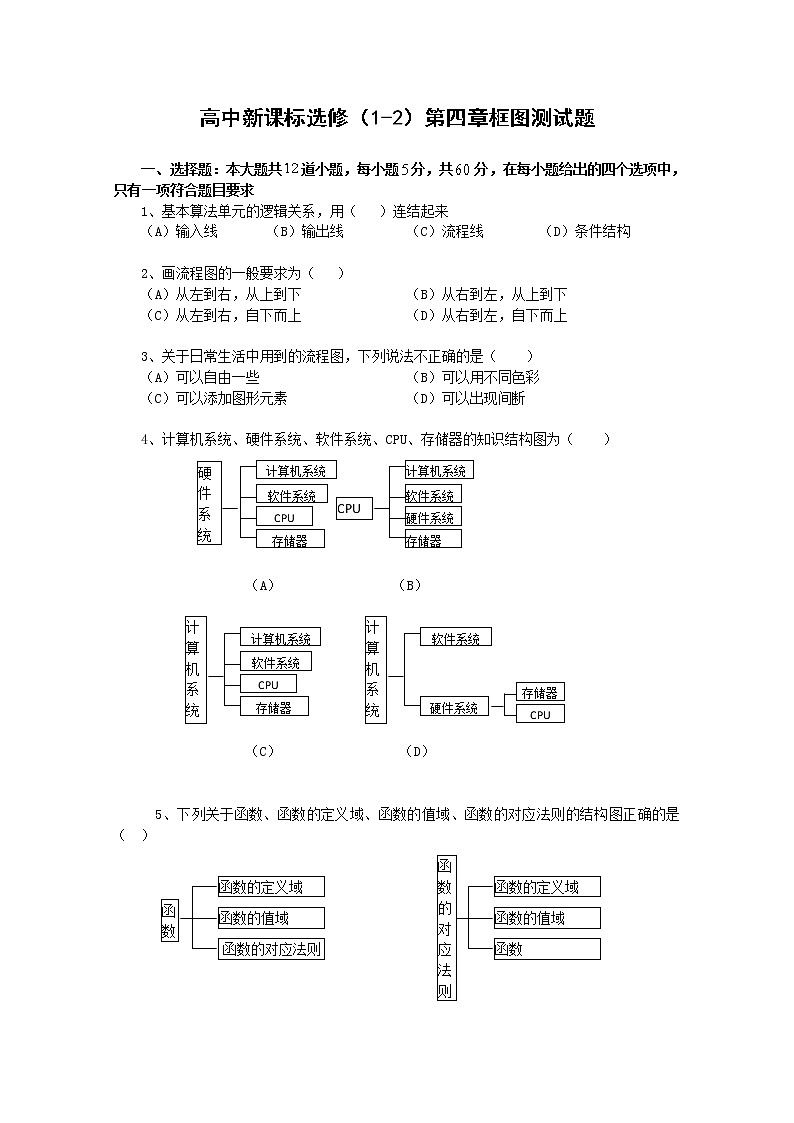

高中新课标选修（1-2）第四章框图测试题

一、选择题：本大题共道小题，每小题分，共分，在每小题给出的四个选项中，只有一项符合题目要求

1、基本算法单元的逻辑关系，用（   ）连结起来

（A）输入线       （B）输出线         （C）流程线        （D）条件结构

2、画流程图的一般要求为（   ）

（A）从左到右，从上到下               （B）从右到左，从上到下

（C）从左到右，自下而上               （D）从右到左，自下而上

3、关于日常生活中用到的流程图，下列说法不正确的是（    ）

（A）可以自由一些                     （B）可以用不同色彩

（C）可以添加图形元素                 （D）可以出现间断

4、计算机系统、硬件系统、软件系统、CPU、存储器的知识结构图为（    ）

（A）                （B）

（C）                 （D）

5、下列关于函数、函数的定义域、函数的值域、函数的对应法则的结构图正确的是（              ）

（A）                                 （B）

（C）                                    D）

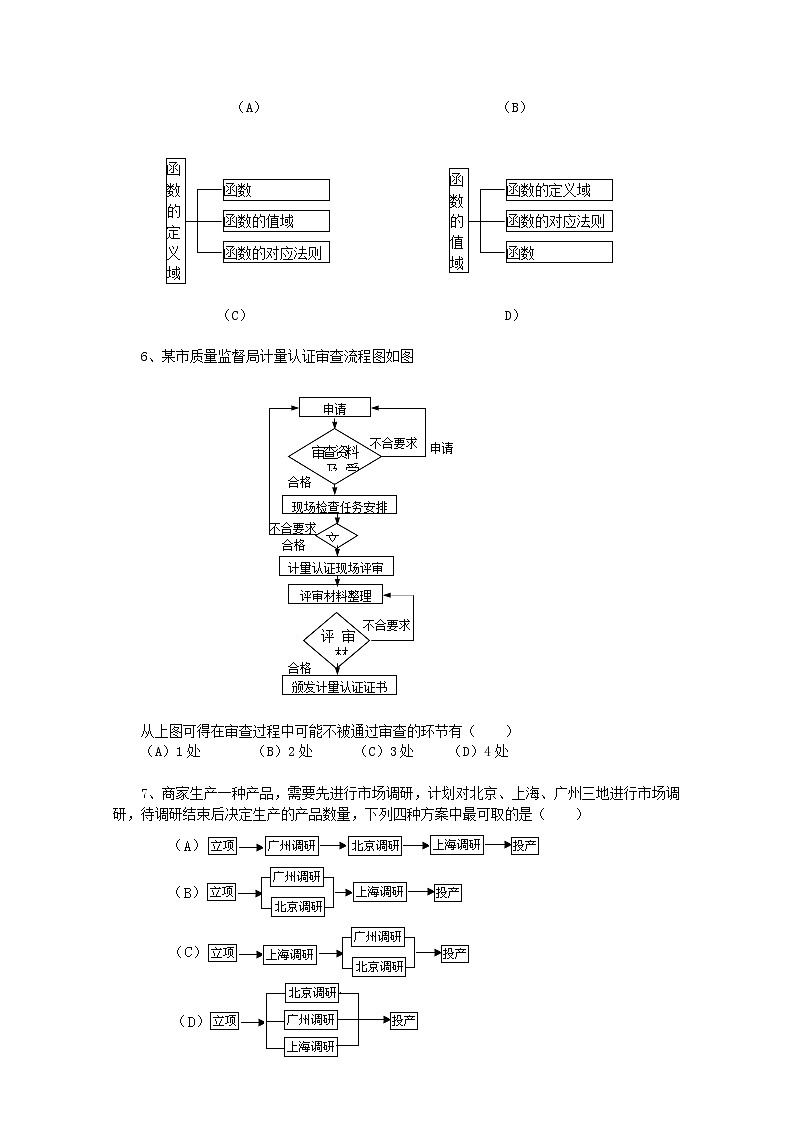

6、某市质量监督局计量认证审查流程图如图

从上图可得在审查过程中可能不被通过审查的环节有（    ）

（A）1处  （B）2处      （C）3处  （D）4处

7、商家生产一种产品，需要先进行市场调研，计划对北京、上海、广州三地进行市场调研，待调研结束后决定生产的产品数量，下列四种方案中最可取的是（    ）

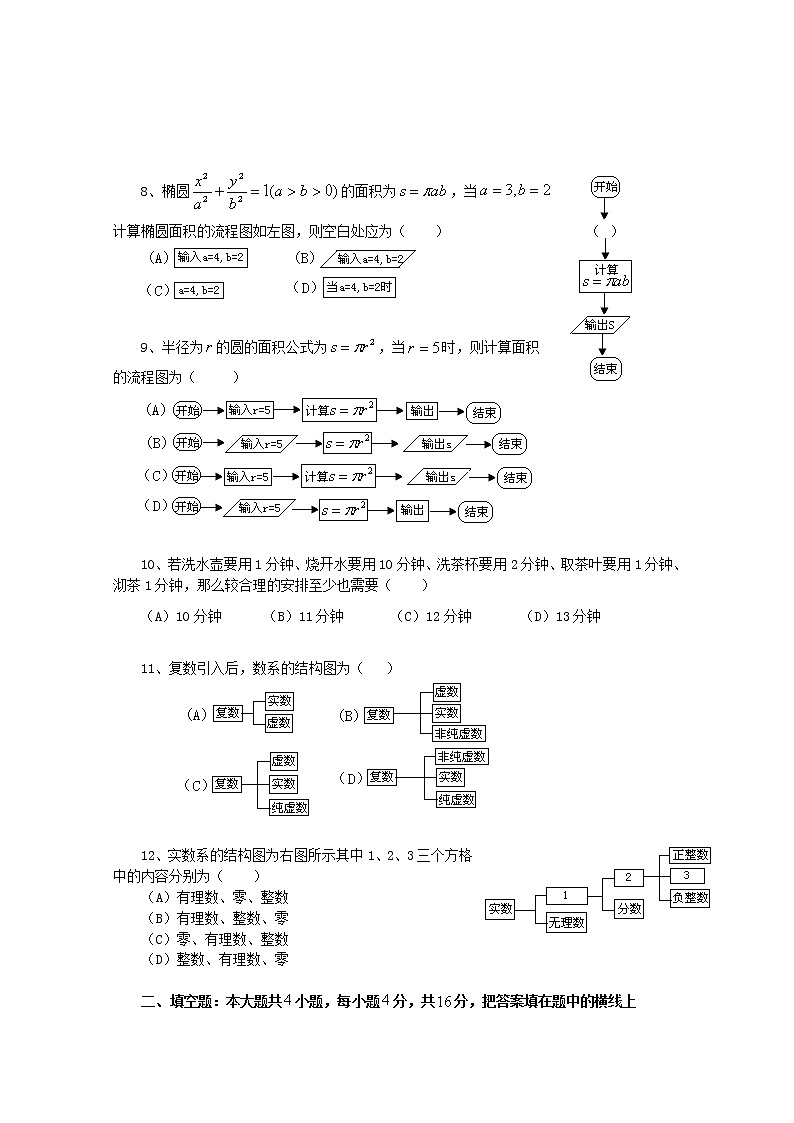

8、椭圆的面积为，当

计算椭圆面积的流程图如左图，则空白处应为（    ）

9、半径为的圆的面积公式为，当时，则计算面积

的流程图为（     ）

10、若洗水壶要用1分钟、烧开水要用10分钟、洗茶杯要用2分钟、取茶叶要用1分钟、沏茶1分钟，那么较合理的安排至少也需要（    ）

（A）10分钟      （B）11分钟     （C）12分钟       （D）13分钟

11、复数引入后，数系的结构图为（   ）

12、实数系的结构图为右图所示其中1、2、3三个方格中的内容分别为（    ）

（A）有理数、零、整数

（B）有理数、整数、零

（C）零、有理数、整数

（D）整数、有理数、零

二、填空题：本大题共小题，每小题分，共分，把答案填在题中的横线上

13、程序框图是算法步骤的直观图示，算法的  ① 等基本元素构成了程序框图的基本要素，基本要素之间由   ②   来建立。

14、由一些   ③   构成的图示，称为流程图，流程图常常用来表示一些  ④  过程，通常会有一个起点，一个或多个终点。

15、结构图一般由构成系统的  ⑤  和表达各要素之间的关系的连线构成，连线通常按照  ⑥  的方向表示要素的从属关系或逻辑的先后关系。

16、解不等式的流程图是         。

三、解答题：本大题共小题，共分，解答应写出文字说明、证明过程或演算步骤

17、（本小题满分分）

画出选修1—2第二章《推理与证明》的知识结构图。

18、（本小题满分分）

儿童乘坐火车时，若身高不超过，则无需购票；若身高超过，不超过，可买半票；若超过，应买全票；请设计一个购票的流程图。

19、（本小题满分分）

“五一”黄金周即将到来，小强一家准备通过旅游公司到张家界旅游，联系旅行社的任务由小强完成，小强为了详细了解：景色、费用、居住、饮食、交通等方面的信息，在找电话之前想画一个电话咨询的流程图，请你帮他完成。

20、（本小题满分分）

在高中阶段，在各个领域我们学习许多知识，在语言与文学领域，学习语文和外语，在数学领域学习数学；在人文与社会领域，学习思想政治、历史和地理；在科学领域，学习物理、化学和生物；在技术领域，学习通用技术和信息技术；在艺术领域学习音乐、美术和艺术；在体育与健康领域，学习体育等，试设计一个学习知识结构图。

21、（本小题满分分）

北京获得了2008年第29届奥运会主办权，你知道在申办奥运会的最后阶段，国际奥委会是如何通过投票决定主办权归属的吗？对已选出的5个申办城市进行表决的操作程序是：首先进行第一轮投票，如果有一个城市得票超过总票数的一半，那么这个城市就获得主办权，如果所有申办城市得票数都不超过总票数的一半，则将得票最少的城市淘汰，然后重复上述过程，直到选出一个申办城市为止，试画出该过程的程序框图。

22、（本小题满分分）

一家新技术公司，计划研制名片管理系统，希望系统能够具有以下功能：（1）用户管理（可以修改用用户密码、显示用户信息、修改用户信息）；（2）用户登录；（3）名片管理（可以对名片进行删改、添加、修改、查询）；（4）出现错误信息处理；请根据这些要求画出该系统的结构图。

高中新课标选修（1-2）第四章框图测试题答案与提示

一、选择题

1、（C）；2、（A）；3、（D）；4、（D）5、（A）；6、（C）；7、（D）；8、（B）；9、（B）；10、（C）；11、（A）；12、（B）；

二、填空题

13、①输入、输出、条件、循环；②流向线；

14、③图形符号和文字符号；④动态；

15、⑤若干要素；⑥从左到右、从上到下；

16、

三、解答题：

17、《推理与证明》的内容结构图如下：

18、 购票的流程图如下

19、电话咨询的流程图如下：

20、

21、决定主办权归属的流程图如下：

22、该系统的结构图如下：
