人教版新课标A选修1-24.2结构图习题

这是一份人教版新课标A选修1-24.2结构图习题，共7页。试卷主要包含了选择题，填空题，解答题等内容，欢迎下载使用。

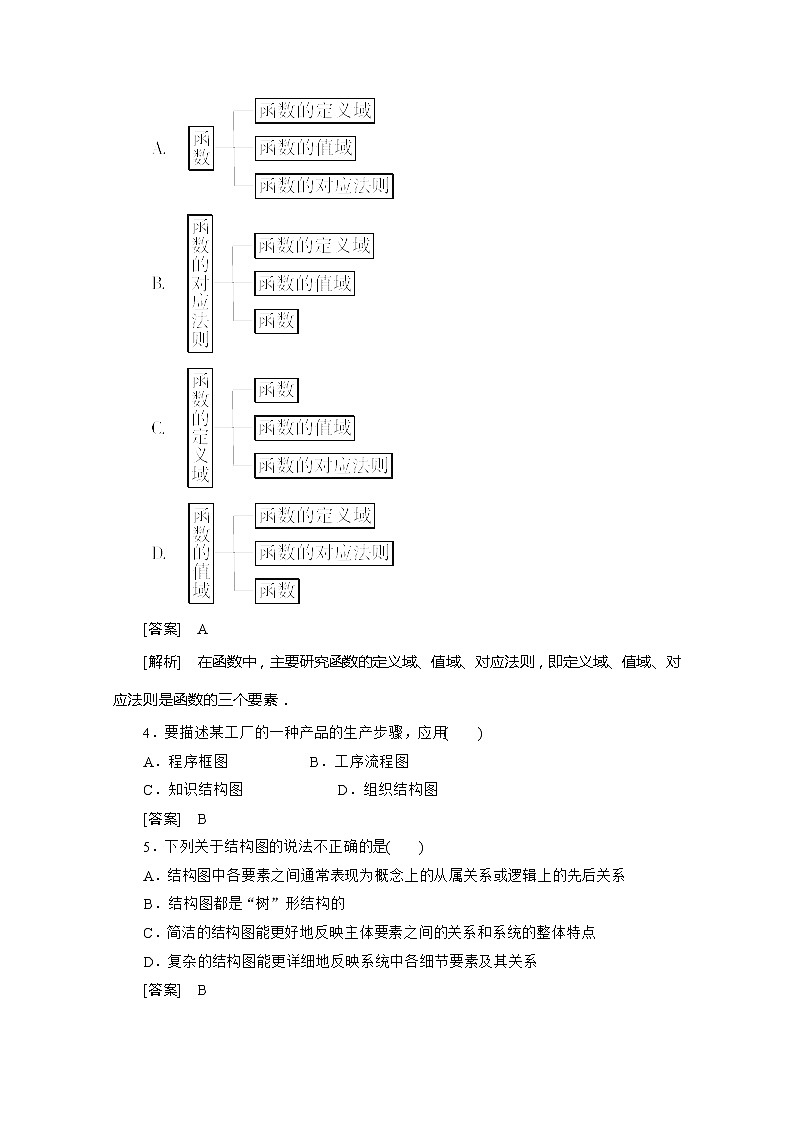

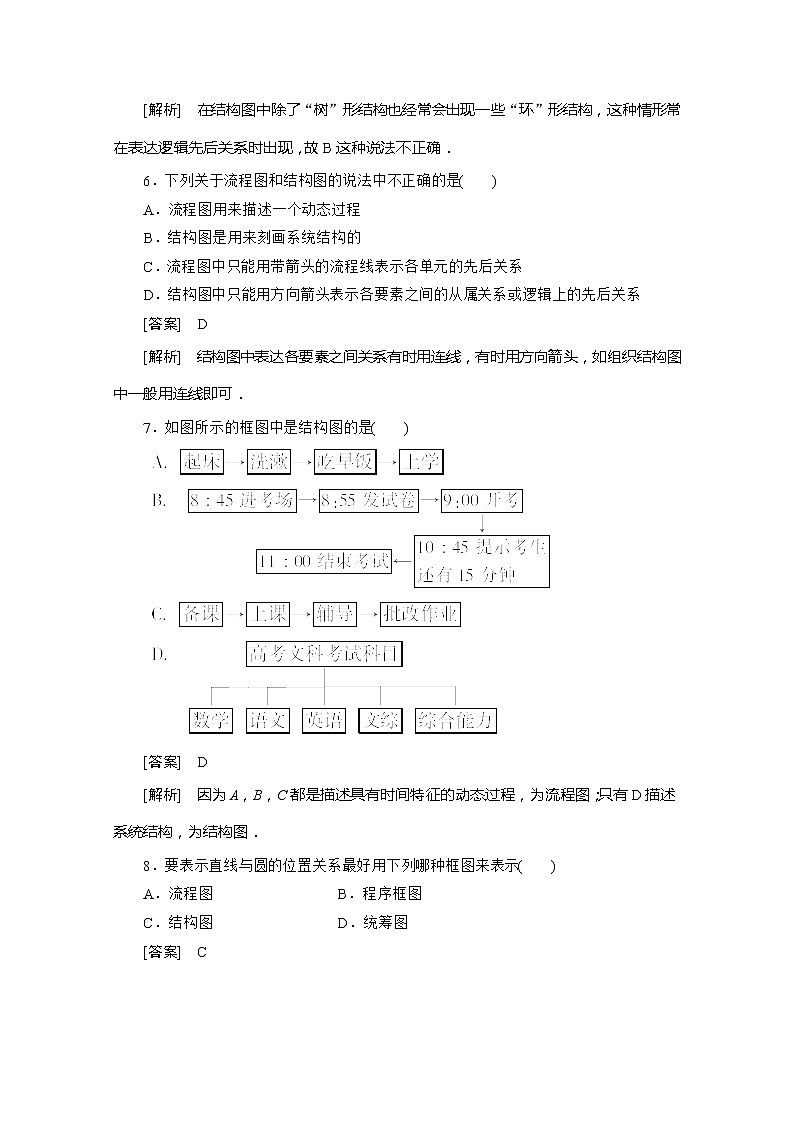

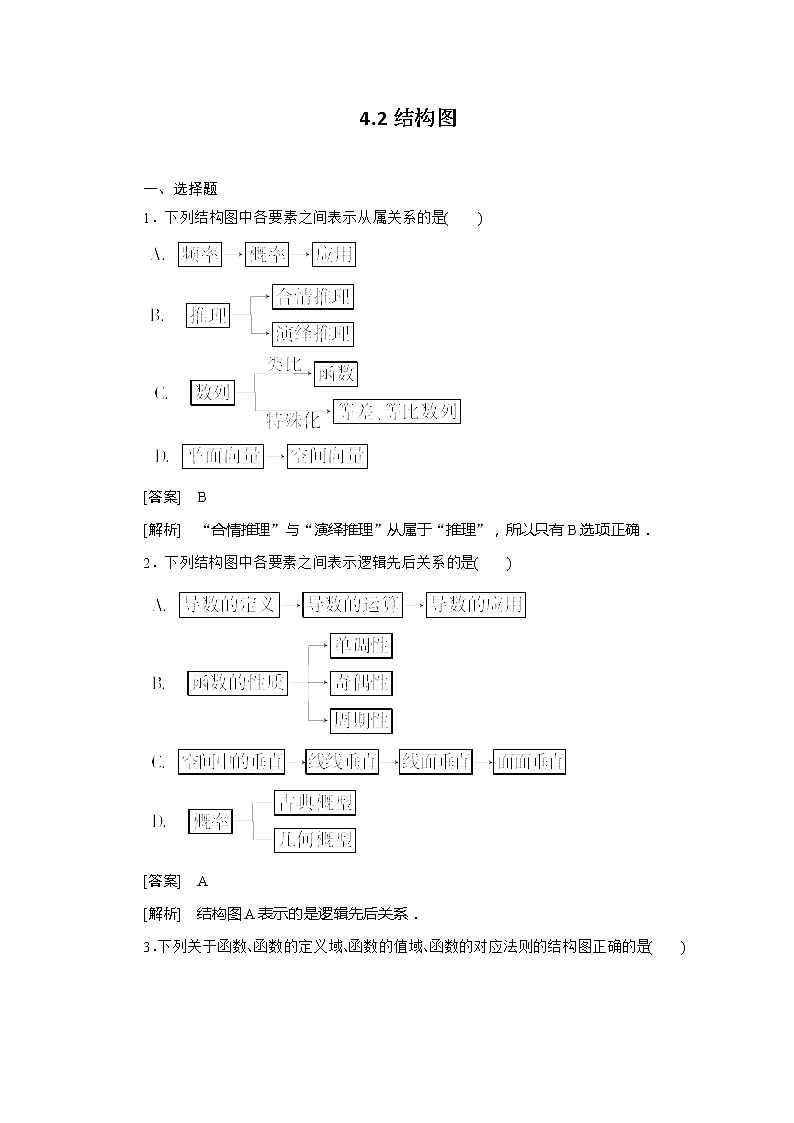

4.2结构图 一、选择题1．下列结构图中各要素之间表示从属关系的是(　　) [答案]　B[解析]　“合情推理”与“演绎推理”从属于“推理”，所以只有B选项正确．2．下列结构图中各要素之间表示逻辑先后关系的是(　　) [答案]　A[解析]　结构图A表示的是逻辑先后关系．3．下列关于函数、函数的定义域、函数的值域、函数的对应法则的结构图正确的是(　　) [答案]　A[解析]　在函数中，主要研究函数的定义域、值域、对应法则，即定义域、值域、对应法则是函数的三个要素．4．要描述某工厂的一种产品的生产步骤，应用(　　)A．程序框图　　　　　 B．工序流程图C．知识结构图     D．组织结构图[答案]　B5．下列关于结构图的说法不正确的是(　　)A．结构图中各要素之间通常表现为概念上的从属关系或逻辑上的先后关系B．结构图都是“树”形结构的C．简洁的结构图能更好地反映主体要素之间的关系和系统的整体特点D．复杂的结构图能更详细地反映系统中各细节要素及其关系[答案]　B[解析]　在结构图中除了“树”形结构也经常会出现一些“环”形结构，这种情形常在表达逻辑先后关系时出现，故B这种说法不正确．6．下列关于流程图和结构图的说法中不正确的是(　　)A．流程图用来描述一个动态过程B．结构图是用来刻画系统结构的C．流程图中只能用带箭头的流程线表示各单元的先后关系D．结构图中只能用方向箭头表示各要素之间的从属关系或逻辑上的先后关系[答案]　D[解析]　结构图中表达各要素之间关系有时用连线，有时用方向箭头，如组织结构图中一般用连线即可．7．如图所示的框图中是结构图的是(　　) [答案]　D[解析]　因为A，B，C都是描述具有时间特征的动态过程，为流程图；只有D描述系统结构，为结构图．8．要表示直线与圆的位置关系最好用下列哪种框图来表示(　　)A．流程图      B．程序框图C．结构图      D．统筹图[答案]　C[解析]　直线与圆有三种位置关系：直线与圆相交，直线与圆相切，直线与圆相离，它们三者是并列关系，都从属与直线与圆的位置关系，故宜用结构图表示．二、填空题9．阅读如图所示的知识结构图．“求简单函数的导数”的“上位”要素有________个．[答案]　3个10．如图是一商场某一个是时间制订销售计划时的局部结构图，则“计划”受影响的主要要素有________个． [答案]　3个[解析]　影响“计划”的主要要素应是其3个“上位”要素：政府行为、策划部、社会需求．11．用结构图描述四种命题的关系，如图所示．其中表示互逆关系的是________，表示互否关系的是________．[答案]　①③；②④[解析]　由箭头的方向和简易逻辑的基本知识很容易得知①③表示的互逆关系，②④表示的为互否关系．12．如图所示的知识结构图中，①指______________；②指____________． [答案]　锥体；三视图[解析]　只要对“空间几何体”这一章的内容足够熟悉，很容易得出答案．三、解答题13．用结构图描述《数学1》第三章“基本初等函数(Ⅰ)”的知识结构．[分析]本题目要求画出“基本初等函数(Ⅰ)”的知识结构图．解答本题可先明确有关知识关系．再画结构图．[解析]由本章内容可画结构图如图．14．据有关人士预测，我国将逐步进入新一轮消费周期，其特点是：城镇居民消费热点主要为商品住房、小轿车、电子信息产品、新型食品，以及服务消费和文化消费；农村消费热点是住房、家电．试画出消费的结构图．[解析]15．请设计“空间几何体”的知识结构图．[解析]16．在高中阶段，在各个领域我们学习许多知识．在语言与文学领域，学习语文和外语；在数学领域学习数学；在人文与社会领域，学习思想政治、历史和地理；在科学领域，学习物理、化学和生物；在技术领域，学习通用技术和信息技术；在艺术领域学习音乐、美术和艺术；在体育与健康领域，学习体育等．请设计一个学习知识结构图．[解析]　如下图：
