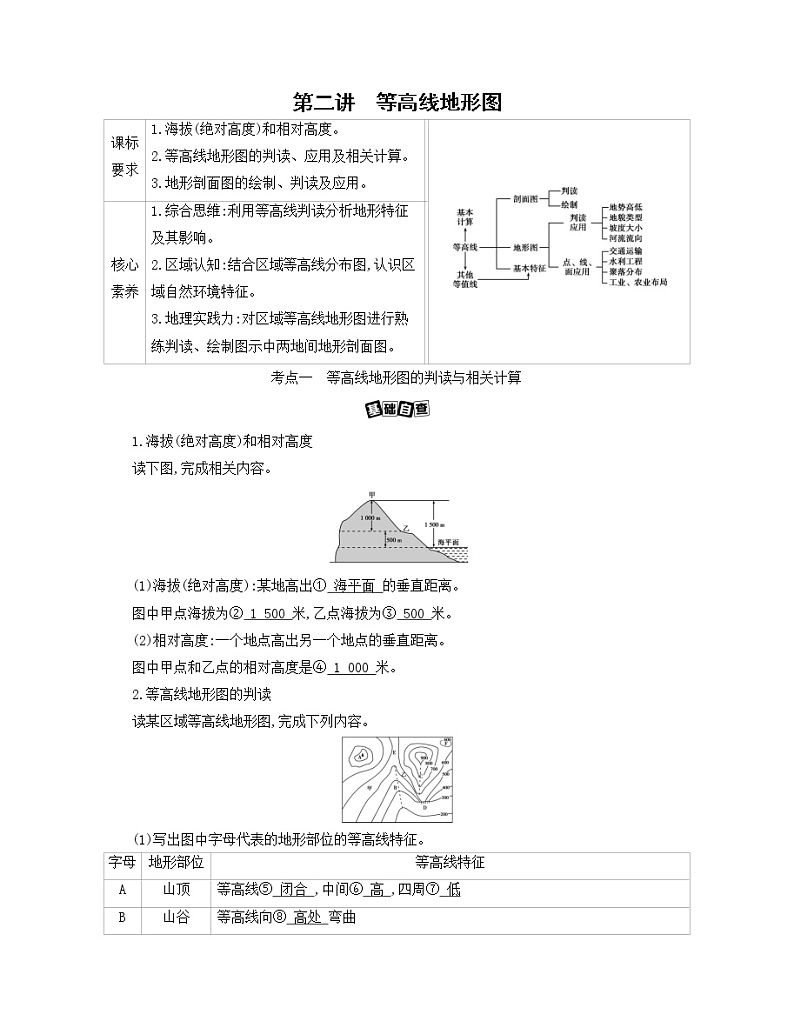

第二讲　等高线地形图学案

这是一份第二讲　等高线地形图学案，共29页。学案主要包含了等高线的判读内容，等高线地形图中的相关计算，剖面图的应用等内容，欢迎下载使用。


1.海拔(绝对高度)和相对高度
读下图,完成相关内容。
(1)海拔(绝对高度):某地高出① 海平面 的垂直距离。
图中甲点海拔为② 1 500 米,乙点海拔为③ 500 米。
(2)相对高度:一个地点高出另一个地点的垂直距离。
图中甲点和乙点的相对高度是④ 1 000 米。
2.等高线地形图的判读
读某区域等高线地形图,完成下列内容。
(1)写出图中字母代表的地形部位的等高线特征。
(2)A处海拔(H): 900米(3)D处陡崖顶部的海拔(H): 500米≤H<600米 。陡崖的相对高度(Δh): 200米≤Δh<400米 。
(4)甲处等高线稀疏,坡度 小 ;乙处等高线密集,坡度 大 。
(5)该区域地形以 山地、丘陵 为主。
(6)等高线地形图的特征可以归纳为:同一条等高线上 海拔 相等; 等高距 全图一致(特别说明的除外);等高线 闭合但不相交 (同一幅图上由于图幅所限,等高线可能不闭合),等高线重合处为 陡崖 ;等高线 密集 处坡度较大, 稀疏 处坡度较小。
一、等高线的判读内容
1.确定等高线数值
在同一幅等高线地形图上,等高距是相同的。知道任意一条等高线的数值和等高距,可推算出该图上其他等高线的数值;两条等高线之间的数值大小按“大于小值,小于大值”的法则判读;两条等高线之间的闭合曲线内部数值的大小遵循“大于大值,小于小值”的判读法则。
2.判读地形坡度和坡向
3.判读地形、地势特征
4.判读水系、水文特征
5.判读河流流向及流域面积
6.判读气候特征及差异
二、等高线地形图中的相关计算
1.计算两地间的相对高度
从等高线地形图上读出任意两点的海拔,就可以计算这两点的相对高度:H相=H高-H低。
2.计算两地间的气温差
已知两地间的相对高度,根据气温垂直递减率(约0.6℃/100 m)可以计算两地间的气温差:T差=0.6℃·(H相/100 m)。
3.估算陡崖的高度
(1)陡崖的相对高度ΔH:(n-1)d≤ΔH<(n+1)d。
(2)陡崖的绝对高度
①陡崖崖顶的绝对高度:H大≤H顶②陡崖崖底的绝对高度:H小-d(注:n为陡崖处重合的等高线条数,d为等高距,H大为重合等高线中海拔最高的线的数值,H小为重合等高线中海拔最低的线的数值。)
4.估算某地形区的相对高度
(1)估算方法:一般来说,若在等高线地形图上,任意两点之间有n条等高线,等高距为d,则这两点的相对高度H相可用下面公式计算:(n-1)d(2)例证:A、B两点之间有3条等高线,等高距为100米,求A、B两点间的相对高度。利用公式可得A、B两点间的相对高度:200米5.估算坡度
(1)应用:一般情况下,若坡度大于25°,则不宜修建梯田,因此,在山区能否修建梯田,常会用到坡度计算;此外,山区道路修建也会对坡度进行估算。
(2)计算公式:tanα=H/L。H为两点相对高度,可由两点等高线数值求出;L为两点实际水平距离,可由图中比例尺与两点的图上距离算出;α为坡度,可根据H/L的值从数学用表中查出。
读图技巧 等高线地形图的判读方法
考向一 等高线地形图中地形类型和地形部位的判断
我国某山脉主峰由古老的片麻岩构成,第四纪冰期时该地雪线高度为海拔3 500~3 600米。图Ⅰ为该主峰附近地形图,图Ⅱ为图Ⅰ中某地的谷地景观图。完成下题。
图Ⅰ
图Ⅱ
1.(2020浙江7月选考,17,2分)图Ⅱ谷地景观可见于图Ⅰ中的( )
A.甲地 B.乙地
C.丙地 D.丁地
答案 B 根据图中等高线的分布状况判断,甲地等高线数值大且闭合,为山顶;乙地等高线向高值弯曲,为山谷;丙地位于两个山顶之间,为鞍部;丁地等高线向低值弯曲,为山脊。四地中只有乙地能看到谷地景观,故B项正确。
2020年5月27日上午11点整,中国珠峰高程测量登山队将五星红旗插上世界最高峰峰顶,实现了四十五年后我国测绘队员的再次登顶。从位于5 200 m的大本营向上,队员们要经过甲、乙、丙、丁四个营地(下图),其中一个营地由于空气流通不畅,容易引起高原反应,被称为“魔鬼营地”。据此完成下题。
2.(2020山东,7,3分)图中“魔鬼营地”是( )
A.甲 B.乙 C.丙 D.丁
答案 A 根据材料“魔鬼营地”的特点是空气流通不畅,根据图中高度表判断,甲地位于山谷等高线低值区,地形为低洼地,空气流通不畅,A正确。乙地位于两个山峰之间,地形为鞍部,丙地和丁地位于海拔高值区,地形为山脊,空气流通都比较好,B、C、D错误。
考向二 等高线地形图中海拔与相对高度的计算
下图示意某小区域地形。图中等高距为100米,瀑布的落差为72米。据此完成下面两题。
3.Q地的海拔可能为( )
A.90米 B.230米 C.340米 D.420米
答案 D 根据河谷的位置、等高距为100米和山峰为580米,以及河谷两侧的等高线数值相等且对称分布原理,可以推出Q地左侧等高线的数值为400,则Q地的海拔范围为400~500米。
4.桥梁附近河岸与山峰的高差最接近( )
A.260米 B.310米 C.360米 D.410米
答案 C 本题考查相对高度的计算。设桥梁处河岸的海拔为H,如下图,可知H的海拔范围为200~228米之间;设桥梁处河岸与山峰(580米)的高差为h,推得352米考向三 等高线地形图中的最大高差及相关计算
读下图,完成下面三题。
5.图示区域内最大高差可能为( )
A.50 m B.55 m C.60 m D.65 m
答案 C 图中等高距为5米,东南角地势最低,海拔为20米到25米之间;东北角地势最高,海拔为80米到85米之间,故两地的相对高度为55米到65米之间,但不会是55米或65米,故选C项。
6.图中①②③④附近河水流速最快的是 ( )
A.① B.② C.③ D.④
答案 C 图中③附近河段等高线密集,表明该处坡度大,河水流速快。
7.在图示区域内拟建一座小型水库,设计坝高约13 m。若仅考虑地形因素,最适宜建坝处的坝顶长度约( )
A.15 m B.40 m C.65 m D.90 m
答案 B 图中有两处适合建水库,一处是30米等高线所形成的口袋形地形,但该处设计的坝高达不到13米,舍去;另一处为50米等高线所形成的口袋形地形,此处建坝坝顶海拔约为55米,坝底海拔在40~45米,坝高在10~15米,符合要求。对照比例尺,55米等高线距离最近处实地距离约为40米,故选B项。
考点二 等高线地形图的应用
一、等高线地形图应用中的“四原则”
1.等高线数值→地势高低
2.等高线疏密→坡度大小
3.等高线弯曲→山谷、山脊
4.等高线走向→坡向
二、等高线地形图的应用
1.选点
2.选线
3.选面
考向一 地形类型的判断及其对地理环境的影响
1.(2021山东实验中学一诊)下图为我国大别山东南某地等高线地形图。读图,完成下列问题。
(1)简述该区域地形特征。
(2)某极限运动俱乐部在①处从崖顶到崖底开展绳降比赛,运动员准备的绳子最短需多长?
(3)③处河流水量比②处河流水量大,试说明理由。
答案 (1)以盆地为主;四周高,中部低。
(2)10米。
(3)③处汇集了来自北部河流的水量;流域面积广,汇水量大;海拔较低,可能还有地下水(和湖泊水)补给,导致③处水量大。
解析 第(1)题,结合图示等高线分布、形状及数值等特征判断,该地区为盆地地形,具有四周高、中部低的特点。第(2)题,读图可知,①处陡崖的相对高度为:10≤ΔH<30米,因此运动员所准备的绳子最短需要10米。第(3)题,从地势高低、汇水面积及补给来源等方面说明理由。
考向二 等高线地形图中“点”的选择
图Ⅱ为某摄影爱好者在图Ⅰ中广袤草原上拍摄的“日出”美景。读图完成下题。
图Ⅰ
图Ⅱ
2.拍摄“日出”美景的地点是图Ⅰ中的( )
A.甲 B.乙 C.丙 D.丁
答案 C 由材料可知,该“日出”美景是在广阔的草原上拍摄到的。图中甲地位于刚果盆地,属于热带雨林气候,景观为热带雨林,并非热带草原;从乙地向东拍摄是湖面,不能拍摄到广阔草原;丁地东面有海拔3 000米左右的高地,受地形阻挡,也不能拍摄到图示景观;丙地地势平坦开阔,最有可能拍摄到该“日出”美景。
我国东南沿海某地拟修建一座水位60米的水库。下图为“拟建水库附近地形示意图”。读图回答下题。
3.建设成本最低的水库大坝宜建在( )
A.甲 B.乙 C.丙 D.丁
答案 A 本题考查等高线图的判读及应用。甲地两侧等高线为60米,且上游为盆地地形,可建成水位60米的水库。甲地位于峡谷处,大坝工程量小,建设成本低,A项正确。
考向三 等高线地形图中“线”的选择
新疆牧民季节性地转场在冬、夏牧场之间。下图为新疆某地冬、夏牧场分布示意图。读图回答下题。
4.图中四条转场线路最合理的是( )
A.① B.② C.③ D.④
答案 C 本题主要考查等高线地形图的判读及应用。图中③线路沿线等高线分布较均匀且等高线向高处凸出,得出③线路为河谷地带且冬、夏牧场之间坡度变化较小,故③线路最合理。
考向四 等高线地形图中“面”的选择
“地坑院”是黄土高原上的特色民居。2017年2月,《航拍中国》以空中视角立体化展示了这个“地平线下古村落,民居史上活化石”的全貌。图Ⅰ为“某地坑院村落景观图”,图Ⅱ为“某黄土塬地形示意图”。读图回答下面两题。
图Ⅰ
图Ⅱ
5.(2018江苏单科,15,2分)图Ⅱ中,适合建造地坑院村落的是( )
A.甲 B.乙
C.丙 D.丁
答案 D 由景观图可知,该村落整体位于地势较高的平坦地形处。图Ⅱ中的丁处等高线数值大且稀疏,说明丁处海拔高且地势平坦,适合修建地坑院。
6.(2018江苏单科,16,2分)作为“民居史上活化石”的地坑院,今后应( )
A.有选择地作为旅游资源开发
B.对各处地坑院完整保护
C.对废弃的地坑院大力修复
D.加速地坑院的推广建造
答案 A 地坑院与一般民居修建位置、形态有较大差异,具有独特的价值与一定的非凡性,可选择部分地坑院作为旅游资源合理保护、开发,故A项正确。但由于地坑院位于地下,居住在其中也有诸多不便,则不宜加速推广建造,废弃后也不必大力修复。
考点三 地形剖面图的绘制、判读与应用
读等高线地形图,绘制地形剖面图。
(1)看海拔:A点(起点)海拔在① 200~250米 之间,B点(终点)海拔在② 250~300米 之间。
(2)看极值:a点海拔在③ 250~300米 之间,b点海拔在④ 150~200米 之间,c点海拔在⑤ 350~400米 之间。
(3)看地势起伏:从A到B经历了⑥ 升高 —⑦ 降低 —⑧ 迅速升高 —⑨ 缓慢降低 的过程。
(4)绘制剖面图
结论:地形剖面图是以⑩ 等高线地形图 为基础转绘成的,它反映了在等高线地形图上按某条直线下切显露出来的地形垂直剖面状况。
一、地形剖面图的绘制
二、地形剖面图中剖面线的判定方法
对于已绘出的剖面图,要确定是沿原等高线地形图上哪条剖面线绘制的,主要抓住以下“三看”。
三、剖面图的应用
1.确定是否通视
通视问题可通过作地形剖面图来解决。如果过已知两点作的地形剖面图无障碍物(如山地或山脊)阻挡,则两地可互相通视。要特别注意“凹形坡”与“凸形坡”的不同。从山顶向四周,等高线先密后疏,为“凹形坡”,可通视;等高线先疏后密,为“凸形坡”,“凸形坡”容易挡住人们的视线。(如下图)
有时仅看两地的高差不能确定视野情况,因为两地之间可能有山脊存在。一般情况下,凸坡不能通视,如下图中,A点不能看到B点。
2.判定河流流向
受河流侵蚀作用影响,河流上游横剖面图上河谷呈“V”形;下游沉积作用明显,河谷呈“U”形。由此可判定河流上、下游关系及河流流向。
考向一 地形剖面图的判断与应用
下图为“某地地形与甲地建筑物布局示意图”。读图回答下面两题。
1.(2019江苏单科,5,2分)与乙地相比,将建筑物布局在甲地主要考虑的因素是( )
A.地形 B.水源 C.植被 D.坡向
答案 D 图示乙地位于山脊的西北坡,甲地位于南坡,则两地坡向不同,故D项正确。甲、乙两地等高线数值和形态相当,则地形基本无差别,图示信息也不能反映水源、植被差异,故A、B、C项错误。
2.(2019江苏单科,6,2分)与甲地地形平整方式相符的剖面是( )
答案 B 由左图中建筑物的北侧(N侧)改造后等高线向高值处凸出、南侧(M侧)改造后等高线向低值处凸出,可判断建筑物N侧地表向下挖低、M侧地表向上填高,则B项正确。
考向二 地形剖面图的绘制
3.阅读材料,回答问题。
辽河地处我国东北半干旱半湿润地区,其干流水量主要来自东侧支流,泥沙则主要来自西侧支流,有“东水西沙”之说。流域内人口密集,工农业生产集中,水资源量远小于其北部的松花江流域,为此国家规划实施“引松济辽”调水工程。下图为辽河流域局部区域图。
绘出AB两点之间的地形剖面示意图。
答案
解析 首先根据图中剖面线经过的等高线数值确定剖面图的纵轴坐标,再逐一标注出剖面线与等高线的交点,最后绘制平滑曲线,同时注意河谷区的地势下降和等高线高值区的上升。
主观题答题模板 2.地形特征描述类
阅读图文材料,完成下题。
下图示意河套平原地区。当地将黄河水通过引水渠引入区内灌溉农田,农田灌溉退水经过排水渠汇入乌梁素海。近年来,乌梁素海出现污染加重趋势。
判断河套平原的地势特点,并简述理由。
解析示例
答案 特点:西高东低,南高北低(或西南高,东北低)。
理由:引水口在西南部,出水口在东北部;或灌渠多呈西南—东北走向。
1.(2020黑龙江哈尔滨六中月考)阅读图文材料,完成下列问题。
康斯坦察位于罗马尼亚东南部,是该国疗养胜地、现存最古老的城市。下图示意康斯坦察周边等高线地形状况。
(1)描述图示地区的地形地势特征。
(2)结合26°E经线东侧或西侧地形特点,说明公路的特征及成因。
答案 (1)地形以山地为主,山地主要分布在中、西部,平原分布在东部沿海地带;地势西高东低。
(2)东侧:东部地区地势平坦,对公路建设的阻碍小,因而交通线路密集,交织成网。
或西侧:西侧为山区,地势起伏大,公路建设的技术要求高,因此公路线较少,公路线曲折以降低坡度。
解析 第(1)题,读图,根据等高线判断,图示地区的中部和西部等高线密集,海拔较高,分布有大量的山地;图示地区的东部等高线比较平直,分布稀疏,为平原。总体上,图示地区以山地为主,地势西高东低。第(2)题,26°E经线东侧地区地势平坦,公路建设难度小,公路线密集,呈网状分布;而26°E经线西侧以山地为主,地表崎岖,地势起伏大,公路建设难度高,公路线稀疏。
2.(2020北京海淀检测)读图,回答下列问题。
(1)描述安哥拉的位置。
(2)概括安哥拉的地形特征。
答案 (1)东半球、南半球,低纬度,非洲西部,大西洋东岸。
(2)地形以高原为主(或大部分地区海拔在500米以上);地势中部高,四周低。
解析 第(1)题,结合图示信息,从半球位置、纬度位置及海陆位置等方面进行描述。第(2)题,从地形类型、地势起伏状况等方面进行概括说明。
3.读图,回答下题。
概述匈牙利的地形特征。
答案 以平原、丘陵为主;多瑙河以东主要为平原,北部和多瑙河以西多山地;地势总体北部、西部高,东南部低。
解析 本题考查地形特征。描述地形特征时要考虑三个方面:地形类型、各类地形分布状况和地势起伏状况。根据图中山脉、多瑙河和匈牙利大平原等地理事物及分布信息,从上述三个方面描述即可。
(一)地理实践力——等高线地形图与野外考察
野外地理考察是地理实践活动的重要内容之一,等高线地形图及其剖面图是野外地理考察的必备工具。进行野外考察主要从以下几个方面入手:
如下图所示,某学校地理兴趣小组开展了一次地理考察,并绘制了等高线地形图。读图,完成下面三题。
1.从他们绘制的地形图中可以看出( )

A.地势大致西高东低 B.地形以高原、山地为主
C.甲、乙两村均位于盆地 D.悬崖顶部海拔300多米
答案 D 结合图示信息,该区域地势大致北高南低;地形以丘陵、山地为主;甲村位于盆地,乙村位于山脊;悬崖顶部海拔300多米,不超过400米。
2.考察小组选择了①②③④四个观测点,其中记录错误的是( )
A.在①地看到了成片的果园
B.站在②地看到了甲、乙两村
C.在③地看到了悬崖和向北流的河流
D.到④地考察了河流上游的植被
答案 C 读图可知,①地为坡地,适宜发展林果生产;②地地势高,可以看到甲、乙两村;在③地可以看到悬崖和河流,但河流流向不是向北流;④地位于河流上游,可以考察河流上游的植被。
3.环保部门检测到河流中下游某桥梁下河水中有农药残留物,这些农药残留物最有可能来自( )
A.①地 B.②地
C.③地 D.④地
答案 D 环保部门检测到河流中下游某桥梁下河水中有农药残留物,这些农药残留物最可能来自河流上游的④地。
4.暑假期间,某中学开展了一次野外考察活动。读考察区域等高线示意图和局部景观图,完成下列问题。
图1
图2
(1)判断A、D两处地形部位类型,并估算A部位的相对高度。
(2)虚线甲、乙表示的两条上山路线中,更省力的是哪一条?试说明理由。
(3)A、B两处中,哪处适合搭帐篷作为宿营地?
(4)考察队员乘着皮筏顺C河从上往下漂流,试判断他们的漂流方向。
(5)根据李庄、吴庄所处的位置,判断哪个村庄最有可能遭受泥石流威胁。当泥石流发生时,图2所示的①②两种逃生方向中正确的是哪一个?
答案 (1)A:陡崖;D:山谷。80≤h<160。
(2)甲;等高线稀疏,坡度平缓。
(3)B。
(4)东北—西南。
(5)吴庄;①。
解析 第(1)题,读图可知,等高距为40米。A处有3条海拔不同的等高线重合,为陡崖;结合陡崖相对高度的计算公式即可得出A处的相对高度。D处等高线向海拔高处弯曲,为山谷。第(2)题,虚线甲、乙表示的两条上山路线中,甲处等高线稀疏,坡度平缓,登山更省力。第(3)题,A处为陡崖,有落石危险;B处等高线相对稀疏,地势平坦,适合搭帐篷作为宿营地。第(4)题,根据图中指向标判断,考察队员乘着皮筏顺C河从上往下漂流,他们的漂流方向是自东北向西南。第(5)题,吴庄所在处等高线向海拔高处凸,为山谷,最有可能遭受泥石流威胁。当泥石流发生时,图2所示的①逃生方向与泥石流方向垂直,容易逃生。
(二)综合思维——区域经纬网图的应用
区域经纬网图主要是通过对世界或我国某区域地图标注经纬网或加注经纬度来反映区域位置或区域间相对位置的地图,是地理高考试题主要图示之一。结合本章内容,在复习过程中应注意以下几方面:
第一,根据经纬网确定某地或某区域的位置。判读时首先要判断图中经线和纬线是东经还是西经,是北纬还是南纬,进而确定图中各点的经纬度位置。
第二,确定两地的相对位置。同一纬线上只有东西方向,同一经线上只有南北方向,若两地既不在同一纬线上,也不在同一经线上,则一般是先判别南北方向,然后判别东西方向,最终确定两地的相对位置。
第三,根据位置及范围描述区域某方面地理特征。地理特征包括自然地理特征和人文地理特征,如描述地理位置特征应从半球位置、纬度位置、海陆位置、邻区(国)位置等方面去考虑。
塔希提岛位于南太平洋,年降雨量2 500毫米以上,沿海有肥沃的平原,岛上生长有许多热带花卉,塔希提岛已成为重要的花卉基地。据此完成下面两题。
1.(2020湖北八校联考)关于该岛自然地理特征说法正确的是( )
A.常年受赤道低气压带控制,降水丰富
B.地势中高周低,山脉呈东西走向
C.河流短小流急,水量大,水能丰富
D.除盛夏季节外,山顶常有积雪
答案 C 根据纬度可以判断该岛不在赤道低气压带的控制范围内,A错误。地势中高周低,根据河流水系的分布可知,图中分水岭为山脉走向,呈西北—东南走向,B错误。受地形和气候影响,河流短小流急,水量大,水能丰富,C正确。岛屿位于热带,最冷月均温在15℃以上,根据气温垂直递减规律,山顶温度始终大于0℃,没有积雪,D错误。
2.(2020湖北八校联考)从帕皮提空运鲜花至秘鲁利马(14°S,75°W),最短航向是( )
A.一直向西北
B.一直向东南
C.先西南再西北
D.先东南再东北
答案 D 帕皮提和利马纬度相差不大,从经度判断利马大约位于帕皮提东部,根据“球面上两点最短距离为过两点大圆的劣弧”的原理判断,最短航向应为先东南再东北。
3.阅读材料,回答下列问题。
材料 我国极地科学考察站分布图。
(1)长城站(62°13'S)、中山站(69°22'S)、昆仑站(80°25'S)、黄河站(78°55'N)四个科考站中距极点最近的为 ,相距最近的两个科考站之间的距离约为 千米。
(2)黄河站位于中山站的 方向,昆仑站位于长城站的 方向。
答案 (1)昆仑站 1 200
(2)西北 东南
解析 第(1)题,昆仑站纬度最高,距极点最近。四个科考站中,中山站和昆仑站相距最近,大约有11个纬度差(经度差最小),距离约为1 200 km。第(2)题,根据经纬网确定各科考站之间的相对位置。
一、选择题
下图示意北半球中纬度某区域等高线分布(单位:m),图中河流缓缓流入海洋。据此完成下面两题。
1.(2021山东新高考质量评测联盟10月联考)某极限运动爱好者在图中悬崖处做绳降运动,他准备的绳长最适宜的是 ( )
A.100 m B.208 m
C.258 m D.408 m
答案 B 读图可知,图中的等高距为50米,据此判断图中悬崖相对高度为:100米≤H<200米,因此该极限运动爱好者所准备的绳长应略长于200米,故选B。
2.(2021山东新高考质量评测联盟10月联考)据图文可知( )
A.图中河流的流向为自北向南流后再向西南
B.在乙村可远眺丙村
C.春分日图中四个村庄都能看到海上日落景观
D.图中河流流量季节变化小
答案 A 结合图示即可判断,图中河流的流向为自北向南流后再向西南。乙、丙两村之间有山脊阻挡,在乙村不可远眺丙村。春分日,日落正西,丙村看不到海上日落景观。北半球中纬度沿海地区,可能为温带季风气候,受降水量影响,河流流量季节变化较大。
读“某地等高线地形图”,完成下面三题。
3.(2020天津南开大学附中月考)图中①—④的地形部位名称依次是( )
A.山脊、山顶、陡崖、山谷
B.山顶、山脊、山谷、陡崖
C.山谷、陡崖、山顶、山脊
D.陡崖、山谷、山脊、山顶
答案 B 读图可知,①—④的地形部位名称依次是山顶、山脊、山谷、陡崖。
4.(2020天津南开大学附中月考)乙河干流流向大致是( )
A.从西向东流
B.从东南向西北流
C.从北向南流
D.从西南向东北流
答案 C 结合指向标可以判断,乙河从北向南流。
5.(2020天津南开大学附中月考)甲村所在虚线区域内的地形类型是( )
A.平原 B.丘陵 C.高原 D.山地
答案 A 甲村所在虚线区域内海拔在200米以下,为平原地形。
下图为我国某区域等高线图(单位:米),读图完成下面两题。
6.(2020江苏徐州考前模拟)图示区域的地形特征是( )
A.沟壑纵横 B.山地崎岖
C.起伏较小 D.山高谷深
答案 C 由图可知,该区域海拔较高,但等高线分布比较稀疏,相对高度较小,地表起伏不大。由图中的信息可知,这是黄土高原的边缘区,没有沟壑纵横的地表特征。
7.(2020江苏徐州考前模拟)渭源县城( )
A.位于宽阔的山谷之中,起伏平缓
B.处于背阴坡,夏季温度不高
C.位于河流的出山口,海拔超过2 100米
D.位于向阳坡,日照充足,昼夜温差大
答案 D 由图可知,县城所在地海拔介于2 100—2 200米之间,根据等高线判断,所在位置不是山谷,更没有形成河流。县城所在地区为向阳坡,白天光照强,气温高,又因为海拔高,夜晚气温低,昼夜温差大。
天坑是发育在厚度巨大、地下水位特别深的可溶性岩层中,从地下通往地面,平均宽度与深度均大于100米,底部与地下河相连接(或者有证据证明地下河道已迁移)的一种特大型喀斯特负地貌。下图是我国某地(24°N,106°E)附近等高线图及拍摄照片。读图回答下面两题。
8.(2020山东烟台期中)某极限运动俱乐部在A处从崖顶到崖底开展绳降比赛,运动员准备的绳长最适宜的是( )
A.45米 B.55米
C.105米 D.125米
答案 C 读图可知,图中的等高距为20米,等高线地形图中的陡崖相对高度计算公式是(n-1)d≤H<(n+1)d,则本题中陡崖相对高度为60—100米,但比赛用的绳子长度应该比陡崖的相对高度稍长,故选C。
9.(2020山东烟台期中)能全程拍摄并拍到图示照片的摄影机位是( )
A.甲 B.乙
C.丙 D.丁
答案 D 在陡崖底部,由下向上从侧面拍摄即可,图中丁机位较合适。甲、乙机位与A处之间有山脊阻挡视线,不合适;丙机位虽位于天坑底部,但丙机位至A处的等高线上疏下密,为“凸坡”,不能全程拍摄A处绳降过程。故答案选D项。
某中学地理研学小组到华北某地进行研学。该地正在打造“太阳山”工程——建设大型山坡集中式光伏发电站,下图示意该地等高线分布。据此完成下面三题。
10.研学小组发现大面积集中式光伏发电站主要分布在( )
A.甲 B.乙
C.丙 D.丁
答案 B 结合材料信息知,该区域位于华北地区,正午太阳始终位于正南方位。大面积集中式光伏发电站占地面积比较广,结合图示信息,乙地位于山地南坡,该处坡度较缓,适于建造大面积集中式光伏发电站。
11.图中桥梁与山峰的高差可能是( )
A.510米 B.540米 C.570米 D.590米
答案 B 结合图示信息,该等高线地形图等高距为100米,据此判断河谷地带海拔介于300—400米之间,桥梁位于瀑布上方,据此判断桥梁的海拔介于352—400米之间,据此即可计算出桥梁与山峰的高差范围为515—563米,据此结合选项即可得出结论。
12.学生通过研学得知( )
A.目测山峰海拔约915米
B.甲地坡面径流流向东南
C.甲地可观测到丁地植被
D.桥梁是欣赏瀑布的最佳地点
答案 C 学生研学目测到的山峰高程与实际海拔肯定有误差。山地坡面径流流向与等高线垂直,甲地坡面径流应向东北流。甲、丁两地之间可以通视。桥梁位于瀑布上游方向,而欣赏瀑布的最佳地点应位于瀑布下游位置。
二、非选择题
13.(2020北京石景山一模)我国南方某市为了发展旅游经济,计划在该市郊区某处进行旅游开发建设。下图为该区域旅游规划图,据此回答下列问题。
(1)在该山区有一处适合攀岩的地点,请在图中用“◆”标出。试根据图中信息分析该处有利于开展攀岩运动的区位条件。
(2)观景台M、N之间有一条“森林氧吧路”,请说明其呈蛇形的原因。
(3)判断在观景台M处能否看到山下的湖泊O处,请画剖面图并进行说明。
答案 (1)适合攀岩的地点标示见下图。该处为陡崖,崖壁陡峭直立且相对高度大(300—500米);陡崖面向较开阔平坦地带;距离别墅度假村和市区较近,客源市场广阔。
(2)“森林氧吧路”尽量沿等高线修建,减小道路坡度,方便步行。
(3)不能。陡崖顶部阻挡了视线。剖面图如下(采分点:剖面线形态、坐标轴名称、单位、数值、观景台M、湖泊O)
解析 (1)本题考查等高线地形图的判读和应用。适合攀岩的地方一般为陡崖,即等高线重合的区域,读图可以找到陡崖位置。分析区位条件,应重点从旅游资源的质量、地理位置、客源市场、交通通达度等方面进行分析。
(2)“森林氧吧路”主要为人们休闲游玩使用,因此修建要考虑行走方便,当地坡度比较大,为了减小坡度,需要尽量沿等高线修建。
(3)本题考查学生绘制地形剖面图,并分析坡面特点的能力。沿图中M指向O的箭头,选取其与等高线相交的点进行描绘即可。运用绘制结果进行说明是否有视野遮挡。
14.(2020广东江门重点中学联考)读某区域等高线地形图,回答下列问题。
(1)简述图示区域的地势特征,并说明判断理由。
(2)判断河流A的流向,并分析其水文特征。
(3)现欲规划N城镇到M城镇的公路,有①②两个方案,请说明哪个方案更合理。
(4)分析B河水能资源丰富的原因,并说明选择在上游F处修建水坝的理由。
答案 (1)地势西北高、东南低。西北部海拔相对较高,东南部海拔较低(或河流由西北向东南流)。
(2)由西北向东南流。流量大;水位季节变化大;无结冰期;含沙量较小;汛期长。
(3)方案①合理。方案①沿等高线修建,工程量小;施工难度小;建设成本低;地势较平坦,能保证运行安全。
(4)地处亚热带季风气候区,降水量大,河流水量大;位于丘陵与盆地交界处,落差大,水能资源丰富。
F处地处河流峡谷出口最窄处,建坝工程量小,同时上游又有较广的集水区域。
解析 第(1)题,结合图示等高线数值信息,可直接判断图示区域的地势特征。第(2)题,结合图示地势起伏状况与海陆分布特点,可以判断河流A的流向;从水量及其变化、结冰期、含沙量及汛期等方面说明其水文特征。第(3)题,结合图示等高线分布特点,从工程量、施工难度和运行安全等方面判断方案①较为合理。第(4)题,结合经纬网可知该区域位于我国东南沿海地区,在判断该区域气候特征的前提下,从水量、落差、工程量及集水区域等方面判断水能丰富的原因和选择在上游F处修建水坝的理由。课标
要求
1.海拔(绝对高度)和相对高度。
2.等高线地形图的判读、应用及相关计算。
3.地形剖面图的绘制、判读及应用。
核心
素养
1.综合思维:利用等高线判读分析地形特征及其影响。
2.区域认知:结合区域等高线分布图,认识区域自然环境特征。
3.地理实践力:对区域等高线地形图进行熟练判读、绘制图示中两地间地形剖面图。
字母
地形部位
等高线特征
A
山顶
等高线⑤ 闭合 ,中间⑥ 高 ,四周⑦ 低
B
山谷
等高线向⑧ 高处 弯曲
C
山脊
等高线向⑨ 低处 弯曲
D
陡崖
数值不同的等高线重合
E
鞍部
两侧均为闭合等高线,为山谷的最高处,山脊的最低处
F
盆地(洼地)
等高线闭合,四周⑩ 高 ,中间 低
坡度陡缓
等高线稀疏的地方为缓坡;等高线密集的地方为陡坡;等高线均匀的地方为均匀坡
判断坡向
在北半球,坡向朝向低纬——阳坡,坡向朝向高纬——阴坡;暖湿气流沿坡面上升的坡——迎风坡,暖湿气流沿坡面下沉的坡——背风坡
判断地势高低
主要根据等高线数值的大小来判定。数值大,地势高;数值小,地势低。若图中没有数值注记,则可根据示坡线来判断,示坡线总是指向坡度降低的方向
宏观地形判读
平原:海拔一般在200 m以下
丘陵:海拔在500 m以下,相对高度一般小于200 m
山地:海拔多在500 m以上,相对高度大于200 m
高原:海拔高(一般在500 m以上),相对高度小
盆地:海拔没有一定标准。中间较低,四周较高
大陆架:海水深度不超过200 m
大陆坡:海水深度超过200 m
海沟:海水深度大
水系特征
山地常形成放射状水系
盆地常形成向心状水系
山脊常形成河流的分水岭(山脊线)
山谷常有河流发育(山谷线)
等高线穿越河谷时向上游弯曲,等高线在山脊处向低处弯曲
水文特征
等高线密集的河谷,流速大、水能资源丰富,在陡崖处形成瀑布
河流流量除与降水量有关外,还与流域面积(集水区域面积)有关
河流出山口处常形成冲积扇(洪积扇)
判断流向
由海拔高处流向低处。发育于河谷,河流流向与等高线凸出方向相反
判断流域面积
根据山脊线作为河流的分水岭,确定河流的流域面积
判断气候特征
气候特征应结合纬度位置、海陆位置、地势高低、坡向(阳坡气温高,蒸发强;阴坡气温低,蒸发弱)等因素进行分析
判断气候差异
气温差异
求出高度差,再根据气温垂直递减率(约0.6℃/100 m)计算温度差,地势越高气温越低
降水差异
迎风坡降水多于背风坡
光照差异
阳坡光照多于阴坡,同一种植被在阳坡的分布上界高于阴坡
判读方面
读图内容
分析、解决问题
读数值范围
①区域地势起伏大小;②海拔最大值、最小值
判读区域地形特征,判断坡向(迎风坡、背风坡、阳坡、阴坡)
读延伸方向
区域等高线整体大致凸出方向
读疏密程度
①坡度陡缓——密陡疏缓
②坡面凸凹:高疏低密——凸坡,高密低疏——凹坡
农业:陡坡种植水土保持林,缓坡修梯田
工程建设:为了使道路平坦,公路尽量沿等高线修建,“之”字形道路也是为了降低坡度
读弯曲状况
①山脊:凸向低处
②山谷:凸向高处
③鞍部:正对的两山峰等高线之间的空白部分
判断河流流向:河流流向与等高线凸出方向相反
局部等温线弯曲:山谷地势低,气温较两侧高,等温线凸向气温低的方向;山脊相反
读局部闭合
①山顶、山峰:中间高四周低
②盆地、洼地:四周高中间低
③两条等值线之间闭合区域,判读规律:“大于大的”或“小于小的”
判读局部海拔高低、高度范围、高差等
地势高
优势
视野开阔;发展立体农业
劣势
气温低
地势低
优势
气温高
劣势
易积水,发生洪涝灾害
坡度大
人类活动少,易于植被生长和生态保护;易发生水土流失、滑坡等
坡度小
宜开辟梯田;可修筑道路;坡面径流速度慢,下渗严重
山谷
优势
水源充足,布局农业和聚落;地势相对平坦,沿河谷修路
劣势
易发生洪涝、泥石流等灾害;架桥修路,增大投资
山脊
优势
分水岭,可做自然界线
劣势
地势陡峭
坡向
优势
迎风坡降水多;阳坡光照充足;冬季风的背风坡,气温较高
劣势
背风坡降水少;冬季风的迎风坡,易受寒潮侵袭
点的类型
区位要求
图示
水库坝址
坝址应建在等高线密集的河流峡谷处,因该处筑坝工程量小且落差大;库区宜选在河谷、山谷地区,或“口袋形”的洼地或小盆地,以保证有较大的集水面积和库容
港口
港口应建在等高线稀疏、等深线密集的海湾地区,即陆域平坦、水域深阔的避风海湾,避开含沙量大的河流,以免引起航道淤塞
气象站
气象站应建在坡度适中、地势开阔的地方
—
疗养院
疗养院应建在坡度较缓(等高线稀疏)、向阳、背山面水(河、湖、海)、气候宜人、空气清新的地方,且有交通线通过,交通便利
宿营地
宿营地应避开河谷,以预防暴雨造成的山洪暴发;避开陡崖、陡坡,以防崩塌、落石造成的伤害;应选在地势较高的缓坡或较平坦的鞍部宿营
线的类型
区位要求
公路、铁路
一般要求坡度平缓、尽量在等高线之间穿行,线路较短,尽量少占农田,少建桥梁,避开陡崖、陡坡等,通往山顶的公路,往往需建盘山路等(下图中公路选线应为EHF)
引水路线
在选择引水路线时,首先考虑水从高处往低处流这一要求,再结合距离的远近确定较合适的引水路线
输油、输气管道
路线尽可能短,尽量避免通过山脉、大河等,以降低施工难度和建设成本
面的类型
区位要求
图示
农业生产布局
根据等高线地形图反映的地形类型、地势起伏、坡度陡缓,结合气候和水源条件,因地制宜提出农、林、牧、渔业合理布局的方案。平原宜发展种植业;山区宜发展林业、畜牧业
工业区、居民区选址
一般选在靠近水源、交通便利、等高线间距较大的地势平坦开阔处
步骤
具体内容
确定剖面线
根据要求在需绘制剖面图的两点之间做出一条直线
确定比例尺
剖面图的水平比例尺多采用原图的比例尺(有特殊要求除外);为了使剖面图所表达的地形起伏更加明显,垂直比例尺大多都要适当放大
建坐标系
剖面图的水平基线一般与剖面线长度相等。纵轴的高程应根据垂直比例尺确定,图上的高程间距要与等高线地形图的等高距相等
描点
将剖面线与等高线的所有交点及特殊点(如最高点、最低点、河流与剖面线的交点等)按其水平距离和高程转绘到坐标图中
连线
用平滑曲线将各点顺次连接,注意相邻两点间的升降趋势
设问1:指出宾川县地形的主要特点
设问2:图中甲处海底地形及判断理由
设问3:概述匈牙利的地形特征
设问4:判断河套平原的地势特点
题源:2019课标Ⅱ,36(1)
题源:2019江苏单科,30A(1)
题源:2017北京文综,36(1)
题源:2015课标Ⅱ,37(1)
背景:宾川县地形图
背景:阿拉伯海海底地形图
背景:匈牙利地形分布图
背景:河套平原地区示意图
考向:区域地形主要特征及其对当地地理环境的影响
考向:地形类型的判断及原因分析
考向:区域地形特征
考向:区域地势特点
描述角度
语言表达
地形类型
平原、高原、山地、丘陵、盆地
①地形以××为主;
②主要分布在××地形区
地势
高、低
①地势××高××低、地势自××向××倾斜;
②地势起伏大(小)
海岸线
平直、曲折
①海岸线平直;
②海岸线曲折,多半岛、岛屿等
特殊地貌
喀斯特地貌发育、冰川地貌发育等
内容
条件要求
选择考察地点
一般选择具有典型地理事物和特殊地理事物的地区
准备考察用品
主要有等高线地形图(应选择大比例等高线地形图)、指南针(或罗盘)、地质锤等
选择考察路线
根据等高线地形图及其剖面图,并结合考察目标的地点分布状况合理选择路线。一般选择等高线相对较为稀疏的路线行进
选择休息地点
一般选择在地形平坦开阔,远离河流、陡崖、峡谷和风口等危险地段的地点休息
记录考察结果
从定性和定量两方面记录考察路线的地理事物和地理现象
分析地理现象
运行所学地理知识分析地理现象
写出考察报告
规范、准确地写出考察报告,报告除了包括以上内容外,还应注明日期、考察目的及参与人员等
