山西省孝义市2021-2022学年九年级上学期期中物理试题（word版 含答案）

2021～2022学年第一学期九年级期中质量监测试题（卷）

物理试题

二、选择题（本大题共10个小题，每小题3分，共30分，在每小题给出的四个选项中，只有一项符合题目要求，请选出并在答题卡上将该项涂黑）

11．如图1所示的电饭锅正常工作时的电流约为

A．0.1A

B．0.4A

C．1A

D．4A

12．汽车紧急刹车时，轮胎温度急剧升高，内能增大；以下四个事例中改变物体内能的方式与之相同的是

13．装修房屋使用的人造木板黏结剂中的甲醛扩散到空气中会危害人体健康，所以新装修的房间不宜马上入住．关于甲醛扩散下列说法正确的是

A．分子之间存在引力     B．分子之间存在斥力

C．冬天比夏天扩散更快    D．分子在不停地做无规则运动

14．取一个橙子，把铜片、铁片插入其中，就制成了一个水果电池．用电压表测量水果电池的电压如图2所示，下列说法正确的是

A．铁片是水果电池的正极

B．两个相同水果电池串联后可提供更高电压

C．该水果电池的电压是3V

D．水果电池将内能转化为电能

15．2021年10月16日，搭载神舟十三号载人飞船的长征二号F遥十三运载火箭在酒泉卫星发射中心升空，如图3．下列说法正确的是

A．燃料燃烧推动火箭升空把机械能转化为内能

B．使用液氢燃料，主要利用了液氢的热值大

C．燃料燃烧的越充分，其热值就越大

D．燃料燃烧释放的内能全部转化为机械能

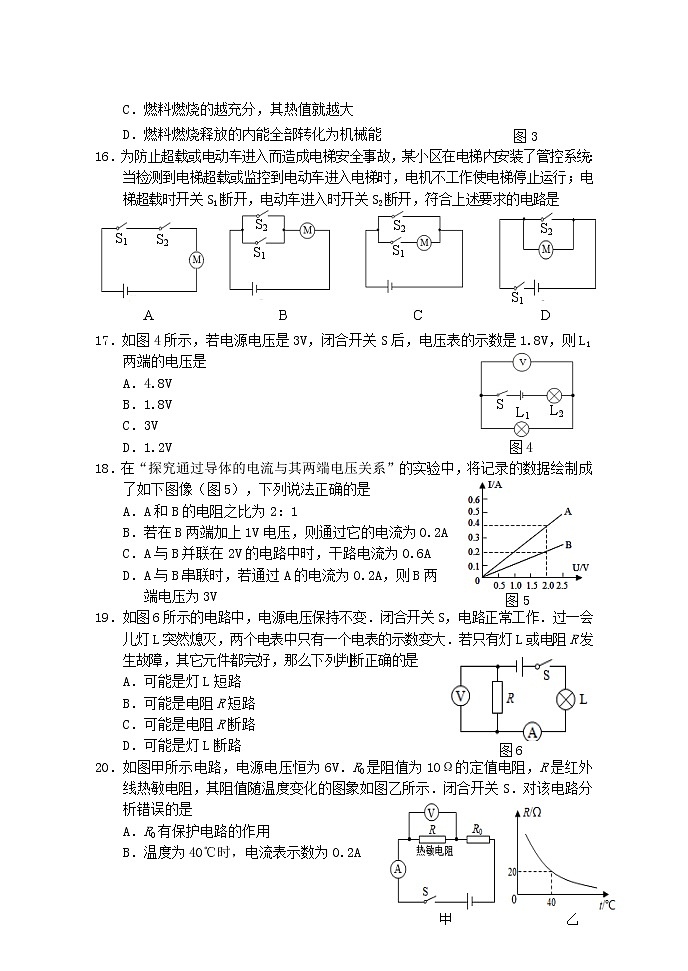

16．为防止超载或电动车进入而造成电梯安全事故，某小区在电梯内安装了管控系统：当检测到电梯超载或监控到电动车进入电梯时，电机不工作使电梯停止运行；电梯超载时开关S1断开，电动车进入时开关S2断开，符合上述要求的电路是

17．如图4所示，若电源电压是3V，闭合开关S后，电压表的示数是1.8V，则L1两端的电压是

A．4.8V

B．1.8V

C．3V

D．1.2V

18．在“探究通过导体的电流与其两端电压关系”的实验中，将记录的数据绘制成了如下图像（图5），下列说法正确的是

A．A和B的电阻之比为2：1

B．若在B两端加上1V电压，则通过它的电流为0.2A

C．A与B并联在2V的电路中时，干路电流为0.6A

D．A与B串联时，若通过A的电流为0.2A，则B两

   端电压为3V

19．如图6所示的电路中，电源电压保持不变．闭合开关S，电路正常工作．过一会儿灯L突然熄灭，两个电表中只有一个电表的示数变大．若只有灯L或电阻R发生故障，其它元件都完好，那么下列判断正确的是

A．可能是灯L短路

    B．可能是电阻R短路

C．可能是电阻R断路

D．可能是灯L断路

20．如图甲所示电路，电源电压恒为6V．R0是阻值为10Ω的定值电阻，R是红外线热敏电阻，其阻值随温度变化的图象如图乙所示．闭合开关S．对该电路分析错误的是

A．R0有保护电路的作用

B．温度为40℃时，电流表示数为0.2A

C．温度升高时，R的阻值变小

D．温度降低时，电压表与电流表示数的

   比值变小

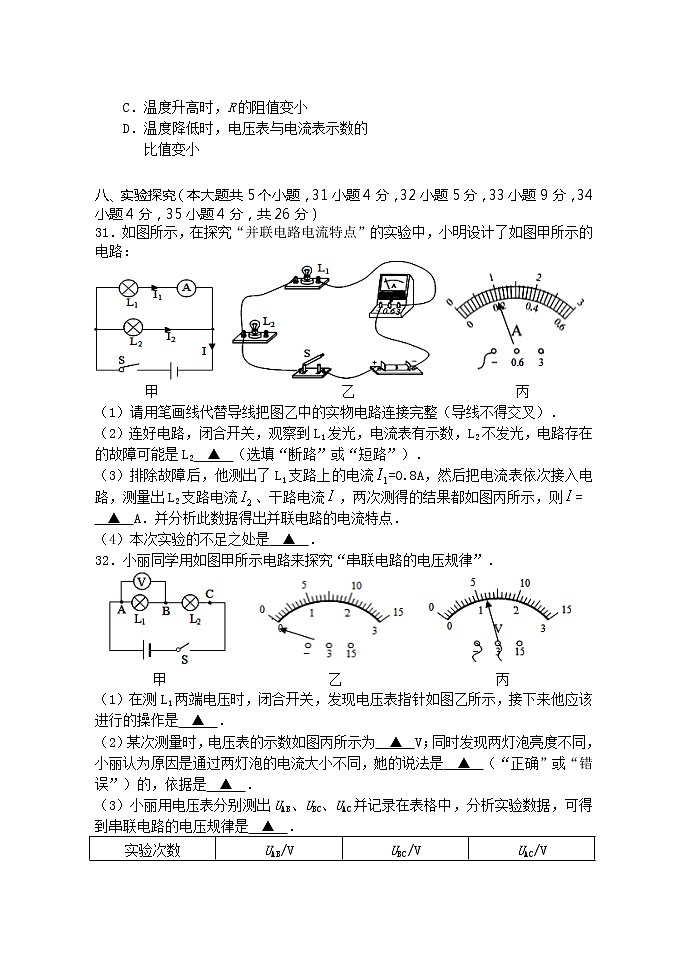

八、实验探究（本大题共5个小题，31小题4分，32小题5分，33小题9分，34小题4分，35小题4分，共26分）

31．如图所示，在探究“并联电路电流特点”的实验中，小明设计了如图甲所示的电路：

（1）请用笔画线代替导线把图乙中的实物电路连接完整（导线不得交叉）．

（2）连好电路，闭合开关，观察到L1发光，电流表有示数，L2不发光，电路存在的故障可能是L2  ▲  （选填“断路”或“短路”）．

（3）排除故障后，他测出了L1支路上的电流=0.8A，然后把电流表依次接入电路，测量出L2支路电流、干路电流，两次测得的结果都如图丙所示，则=

  ▲  A．并分析此数据得出并联电路的电流特点．

（4）本次实验的不足之处是  ▲  ．

32．小丽同学用如图甲所示电路来探究“串联电路的电压规律”．

（1）在测L1两端电压时，闭合开关，发现电压表指针如图乙所示，接下来他应该进行的操作是  ▲  ．

（2）某次测量时，电压表的示数如图丙所示为  ▲  V；同时发现两灯泡亮度不同，小丽认为原因是通过两灯泡的电流大小不同，她的说法是  ▲  （“正确”或“错误”）的，依据是  ▲  ．

（3）小丽用电压表分别测出UAB、UBC、UAC并记录在表格中，分析实验数据，可得到串联电路的电压规律是  ▲  ．

33．在探究“电流与电阻的关系”实验中，小伟设计了如图甲所示的电路．

（1）请你帮助小伟用笔画线代替导线将图乙所示的实物图连接完整（导线不得交叉）．

（2）闭合开关，发现电流表有示数，电压表无示数，原因可能是电阻R  ▲  （选填“断路”或“短路”）．

（3）请你在下面方框内帮小伟设计一个实验记录表格．

（4）实验中多次改变定值电阻的阻值，调节滑动变阻器的滑片得到如图丙所示的电流I随电阻R变化的图像，分析图像可得到结论：  ▲  ．

（5）上述实验中，小伟用5Ω的定值电阻做完实验后，欲更换10Ω的定值电阻继续探究．接下来的正确操作应是  ▲  ，将滑动变阻器的滑片移到  ▲  （填“A”或“B”）端，闭合开关，调节滑片使电压表示数为  ▲  V时，记录电流表示数．

34．在探究“影响导体电阻大小因素”的实验中，小宇设计了如图所示电路．实验中，将所选的合金丝依次接在a、b两点间，闭合开关后，测出对应的电流值．实验中所用合金丝的相关数据及所测电流值如下表：

（1）实验中，小宇可以通过观察比较  ▲  ，间接得到各合金丝电阻的大小关系．

（2）探究导体电阻跟  ▲  是否有关，选用代号为2、4的两根合金丝进行实验．

（3）选用代号1、2、3的三各合金丝进行实验，可得到的结论是  ▲  ．

（4）实验结束后，小宇将代号为6的合金丝连入电路，用酒精灯加热合金丝时，发现电流表示数发生变化；请你根据实验现象，提出一个可探究的科学问题 ▲  ．

35．小明发现与头发摩擦过的塑料尺会吸引小纸屑，说明塑料尺带了电．那么塑料尺带的是正电还是负电呢？请设计一个可行的实验方案对此问题进行探究，并写出需要补充的器材和实验步骤．

（1）补充的器材：  ▲  ．

（2）实验步骤：  ▲  ．

（3）现象及结论：  ▲  ．

九、综合应用(本大题共9个小题，36、37、38小题各2分、39、40小题各4分，41小题2分， 42小题3分、43小题5分，共24分)

36．历史上第一个成功揭示电流与电压、电阻关系的物理学家是  ▲  ，为了纪念他做出的杰出贡献，人们用他的名字命名为  ▲  的单位.

37．冬季空气非常干燥，汽车在长途行驶过程中，车身与空气摩擦带上电荷，会吸附很多灰尘，是因为带电体具有  ▲  的性质；为了避免人触摸车门时因放电带来的不适感，通常会在车尾安装一个用特殊材料制成的“橡胶条”如图7，该“橡胶条”是  ▲  （选填“导体”或“绝缘体”）．

38．如图8是一种常见的LED手电筒，发光元件由发光二极管组成，闭合开关手电筒正常发光．断开开关，若将电源正、负极对调，闭合开关，发光二极管  ▲  （选填“会”、“不会”）发光，判断的依据是  ▲  ．

39．阅读短文，回答问题．

神奇的光敏电阻

光敏电阻是利用物体的导电率会随着外加光照的影响而改变的性质而制作的一种特殊电阻．光敏电阻没有极性，使用时既可加直流电压，也可以加交流电压．光敏电阻在无光照的时候，其暗电阻的阻值一般很大，在有光照的时候，其亮电阻的阻值变得很小，两者的差距较大．光敏电阻的主要特点是灵敏度高、体积小、重量轻、电性能稳定、可以交直流两用，而且工艺简单，价格便宜等，正是由于这些优点，使光敏电阻被广泛应用于照相机日光控制、光电自动控制、光电藕合、光电自动检测、电子光控玩具、自动灯开关及各类可见光波段光电控制测量场合．

（1）光敏电阻的阻值会随着  ▲  的影响而改变．

（2）请列举出两条光敏电阻在生活中的应用  ▲  ．

（3）如图9所示是小明为某地下停车场设计的烟雾报警器的简化原理图．电源电压保持不变，R0为定值电阻，R为光敏电阻．当电路中的电流减小至某一数值时报警器开始报警．当有烟雾遮挡射向光敏电阻的激光时，光敏电阻R的阻值将  ▲

（选填“增大”、“减小”）；若要使该烟雾报警器在烟雾浓度更低时也能报警，R0应选用  ▲  （选填“更大”或“更小”）阻值的电阻．

40．半个多世纪以来，三代塞罕坝林场人艰苦奋斗、甘于奉献，以坚韧不拔的斗志和永不言败的担当，建设了百万亩人工林海,创造了荒原变林海的人间奇迹。塞罕坝林场不仅是守卫京津的重要生态屏障，而且可以调节气温，营造“宜居无为”的舒适环境；请你结合比热容的知识解释塞罕坝林场可以调节气温的原因？

41．如图10是安全检测门，门头装有高精度的体温检测探头，能够测量人体额头的温度，门中建立有电磁场，能够探测人体是否携带金属物品.当人体温度过高时S1闭合报警指示灯亮，当人身上携带金属物品时S2闭合电铃响．请你在下面方框内画出符合要求的电路图.（提示：电源符号    ，电铃符号）

温馨提示：42、43小题解题过程要有必要的文字说明、计算公式和演算步骤，只写最后结果不得分．

42．小华想估测妈妈使用天然气热水时的效率．某次把2kg的水从15℃加热到65℃，天然气表的示数由2365.89m3变为2365.91m3，已知水的比热容为4.2×103J/（kg•℃），天然气的热值为3.5×107J/m3.

求：（1）水吸收的热量；（2）天然气烧水的效率．

43．亮亮设计了一个用电压表的示数变化反映环境温度变化的电路，其电路原理图如图甲所示，电源电压保持不变.电压表量程为0～3V，R0是阻值为150Ω的定值电阻，R1是热敏电阻，其电阻随环境温度变化的关系如图乙所示.闭合开关S后，当环境温度为20℃时，求：

（1）此时电压表的示数为1.5V，通过R0的电流为多少？

（2）电源电压为多少？

（3）电压表两端电压不能超过其最大测量值，则此电路所允许的最高环境温度是多少？

2021～2022学年第一学期九年级期中质量监测试题

物理参考答案及评分意见

二、选择题：(本大题共10个小题，每小题3分，共30分．)

八、实验探究（本大题共5个小题，31小题4分，32小题5分，33小题9分，34小题4分，35小题4分，共26分）

31、（1）                     （2）断路   （3）1

                             （4）只做一次实验，结论具有偶然性

32、（1）断开开关，换接电压表的正负接线柱  （2）1.2    错误    串联电路电流处处相等  （3）串联电路中，电源两端电压等于各用电器两端电压之和

33、                   （2） 短路 （3）

（4）电压一定，通过导体的电流与导体的电阻成反比 （5）断开开关   B    2

34、（1）电流表示数的大小        （2）长度

（3）同种材料、长度相同的导体，横截面积越小，电阻越大

（4）导体的电阻与温度有什么关系？

35、（1）补充的器材：丝绸、玻璃棒、细棉线

（2）实验步骤 ：用细棉线把与头发摩擦过的塑料尺悬挂起来，使其可以在水平面内自由转动；用丝绸摩擦过的玻璃棒靠近被悬挂的塑料尺.

（3）现象及结论：若相互排斥，说明塑料尺带正电；若相互吸引，说明塑料尺带负电.

九、综合应用(本大题共9个小题，36、37、38小题各2分、39、40小题各4分，41小题2分， 42小题3分、43小题5分，共24分)

36、欧姆     电阻      37、吸引轻小物体  导体

38、不会   二极管具有单向导电性

39、（1）外加光照

（2）照相机日光控制、光电自动控制              （3）增大  更大

40、植树造林能涵蓄水源、保持水土，水的比热容大（1分），由Q=cmΔt可知（1分），在质量、吸收或放出相同热量时（1分），水的温度变化小，所以塞罕坝林场可以调节气温。（1分）

41、

42、（1）水吸收的热量：

Q吸=c水m（t-t0）=4.2×103J/（kg•℃）×2kg×（65℃-15℃）=4.2×105J  …（1分）

（2）消耗天然气的体积为：V=2365.91m3-2365.89m3=0.02m3

天然气燃烧放出的热量为：Q放=Vq=0.02m3×3.5×107J/m3=7×105J      …（1分）

热水的效率为：η===60%                         …（1分）

43、解:（1）电路由定值电阻R0与热敏电阻R1串联，电压表测R0两端电压；由图乙可知，当环境温度为20℃时，热敏电阻R1=250Ω

电压表的示数为1.5V时，通过R0的电流：=0.01A ---（1分）

（2）R1两端电压U1=I1R1=I0R1=0.01A×250Ω=2.5V

    电源电压U=U1+U0=2.5V+1.5V=4V                  ---（1分）

（3）由题意可知，电压表示数允许的最大值为3V，此时电路能够测量的温度最高，电路中的电流为：=0.02A             ---（1分）

此时R1两端的电压：U1′=U-U0′=4V-3V=1V，

此时热敏电阻的阻值：=50Ω         ---（1分）

由图乙可知，热敏电阻的阻值为50Ω时对应温度为100℃，即此电路所允许的最高环境温度为100℃。                                 ---（1分）

评分意见：计算时其它解法只要正确可相应得分。有必要的物理公式和文字解答说明，且符合物理计算要求，结果正确，即可得满分；没有写公式或错误使用公式的不能得分；没有写出第一公式、没有带单位或错带单位的扣1分）
