人教版八年级物理上册 第四章 《光现象》第4节 光的折射（解析版+原卷版）期末复习试卷

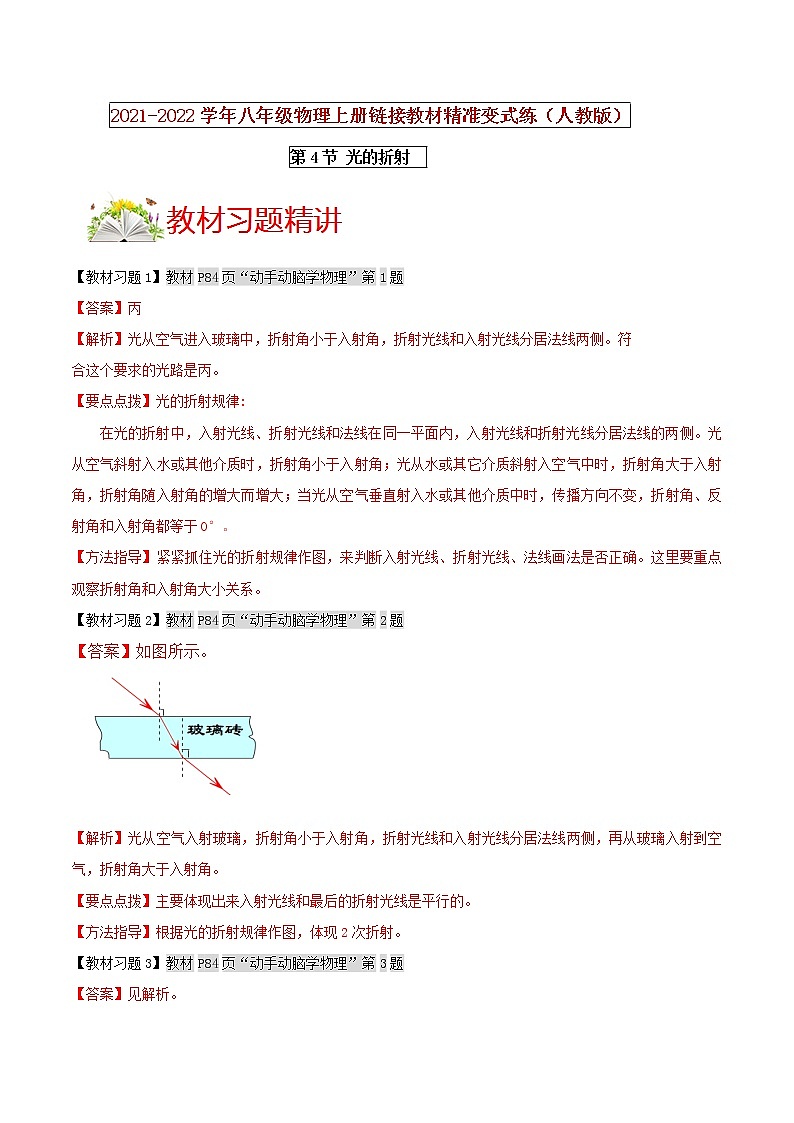

2021-2022学年八年级物理上册链接教材精准变式练（人教版）

第4节 光的折射

【教材习题1】教材P84页“动手动脑学物理”第1题

【答案】丙

【解析】光从空气进入玻璃中，折射角小于入射角，折射光线和入射光线分居法线两侧。符

合这个要求的光路是丙。

【要点点拨】光的折射规律:

在光的折射中，入射光线、折射光线和法线在同一平面内，入射光线和折射光线分居法线的两侧。光从空气斜射入水或其他介质时，折射角小于入射角；光从水或其它介质斜射入空气中时，折射角大于入射角，折射角随入射角的增大而增大；当光从空气垂直射入水或其他介质中时，传播方向不变，折射角、反射角和入射角都等于0°。

【方法指导】紧紧抓住光的折射规律作图，来判断入射光线、折射光线、法线画法是否正确。这里要重点观察折射角和入射角大小关系。

【教材习题2】教材P84页“动手动脑学物理”第2题

【答案】如图所示。

【解析】光从空气入射玻璃，折射角小于入射角，折射光线和入射光线分居法线两侧，再从玻璃入射到空气，折射角大于入射角。

【要点点拨】主要体现出来入射光线和最后的折射光线是平行的。

【方法指导】根据光的折射规律作图，体现2次折射。

【教材习题3】教材P84页“动手动脑学物理”第3题

【答案】见解析。

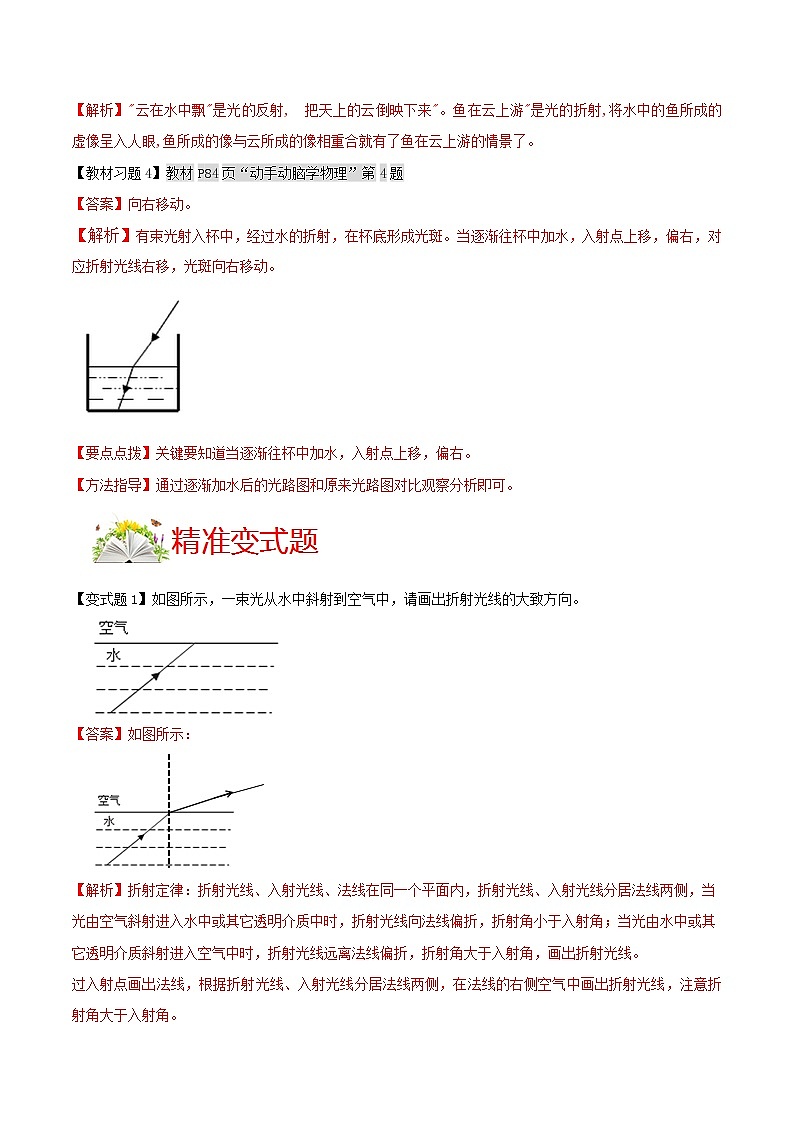

【解析】"云在水中飘"是光的反射, 把天上的云倒映下来"。鱼在云上游"是光的折射,将水中的鱼所成的虚像呈入人眼,鱼所成的像与云所成的像相重合就有了鱼在云上游的情景了。

【教材习题4】教材P84页“动手动脑学物理”第4题

【答案】向右移动。

【解析】有束光射入杯中，经过水的折射，在杯底形成光斑。当逐渐往杯中加水，入射点上移，偏右，对应折射光线右移，光斑向右移动。

【要点点拨】关键要知道当逐渐往杯中加水，入射点上移，偏右。

【方法指导】通过逐渐加水后的光路图和原来光路图对比观察分析即可。

【变式题1】如图所示，一束光从水中斜射到空气中，请画出折射光线的大致方向。

【答案】如图所示：

【解析】折射定律：折射光线、入射光线、法线在同一个平面内，折射光线、入射光线分居法线两侧，当

光由空气斜射进入水中或其它透明介质中时，折射光线向法线偏折，折射角小于入射角；当光由水中或其

它透明介质斜射进入空气中时，折射光线远离法线偏折，折射角大于入射角，画出折射光线。

过入射点画出法线，根据折射光线、入射光线分居法线两侧，在法线的右侧空气中画出折射光线，注意折射角大于入射角。

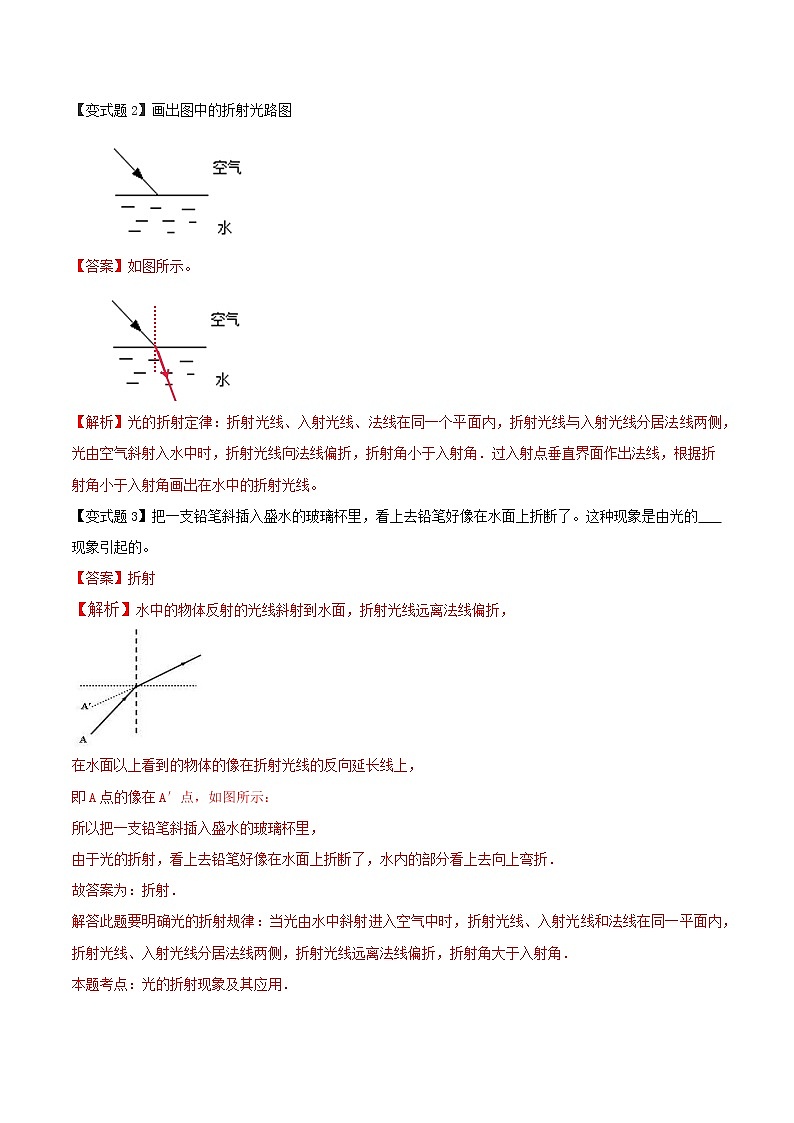

【变式题2】画出图中的折射光路图

【答案】如图所示。

【解析】光的折射定律：折射光线、入射光线、法线在同一个平面内，折射光线与入射光线分居法线两侧，光由空气斜射入水中时，折射光线向法线偏折，折射角小于入射角．过入射点垂直界面作出法线，根据折射角小于入射角画出在水中的折射光线。
【变式题3】把一支铅笔斜插入盛水的玻璃杯里，看上去铅笔好像在水面上折断了。这种现象是由光的　　现象引起的。

【答案】折射

【解析】水中的物体反射的光线斜射到水面，折射光线远离法线偏折，

在水面以上看到的物体的像在折射光线的反向延长线上，
即A点的像在A′点，如图所示：
所以把一支铅笔斜插入盛水的玻璃杯里，
由于光的折射，看上去铅笔好像在水面上折断了，水内的部分看上去向上弯折．
故答案为：折射．

解答此题要明确光的折射规律：当光由水中斜射进入空气中时，折射光线、入射光线和法线在同一平面内，折射光线、入射光线分居法线两侧，折射光线远离法线偏折，折射角大于入射角．

本题考点：光的折射现象及其应用．

考点点评：熟记光的折射定律：折射光线、入射光线和法线在同一平面内，折射光线、入射光线分居法线两侧，光由空气斜射进入水中或其它透明介质中时，折射光线向法线偏折，折射角小于入射角，光由水或其它透明介质斜射进入空气中时，折射光线远离法线偏折，折射角大于入射角；折射角随入射角的增大而增大．此类题目，画图解答，效果会更好．

【变式题4】在透明玻璃杯的杯底放一枚硬币，再放一些水。把杯子端到眼睛的高度，再慢慢下移。当杯子下移到某一个位置时，可以看到两枚硬币。做这个实验，并解释这种现象。

【答案】见解析。

【解析】看到的两枚硬币中有一个是硬币通过水面折射而成的像，（上面的那个），由于折射，水中物体看起来比实际的高一些；另一个是通过杯子侧面水的折射而成的像（下面较大的那个）。

1.下列现象中属于光的折射现象的是（　　）

A．坐井观天 B．杯弓蛇影 C．海市蜃楼 D．一叶障目

【答案】C

【解析】（1）光在同种、均匀、透明介质中沿直线传播，产生的现象有小孔成像、激光准直、影子的形成、日食和月食等；

（2）光线传播到两种介质的表面上时会发生光的反射现象，例如水面上出现岸上物体的倒影、平面镜成像、玻璃等光滑物体反光都是光的反射形成的；

（3）光线在同种不均匀介质中传播或者从一种介质进入另一种介质时，就会出现光的折射现象，例如水池底变浅、水中筷子变弯、海市蜃楼等都是光的折射形成的。

A.坐井观天指在井中看到的天空只有井口那么大，这是光的直线传播造成的，故A不符合题意；

B.杯弓蛇影是指弓在水中成像，属于平面镜成像，是光的反射造成的，故B不符合题意；

C.海市蜃楼是光在不均匀的大气中传播形成的光的折射现象，故C符合题意；

D.一叶障目由于光沿直线传播形成的，故D不符合题意。

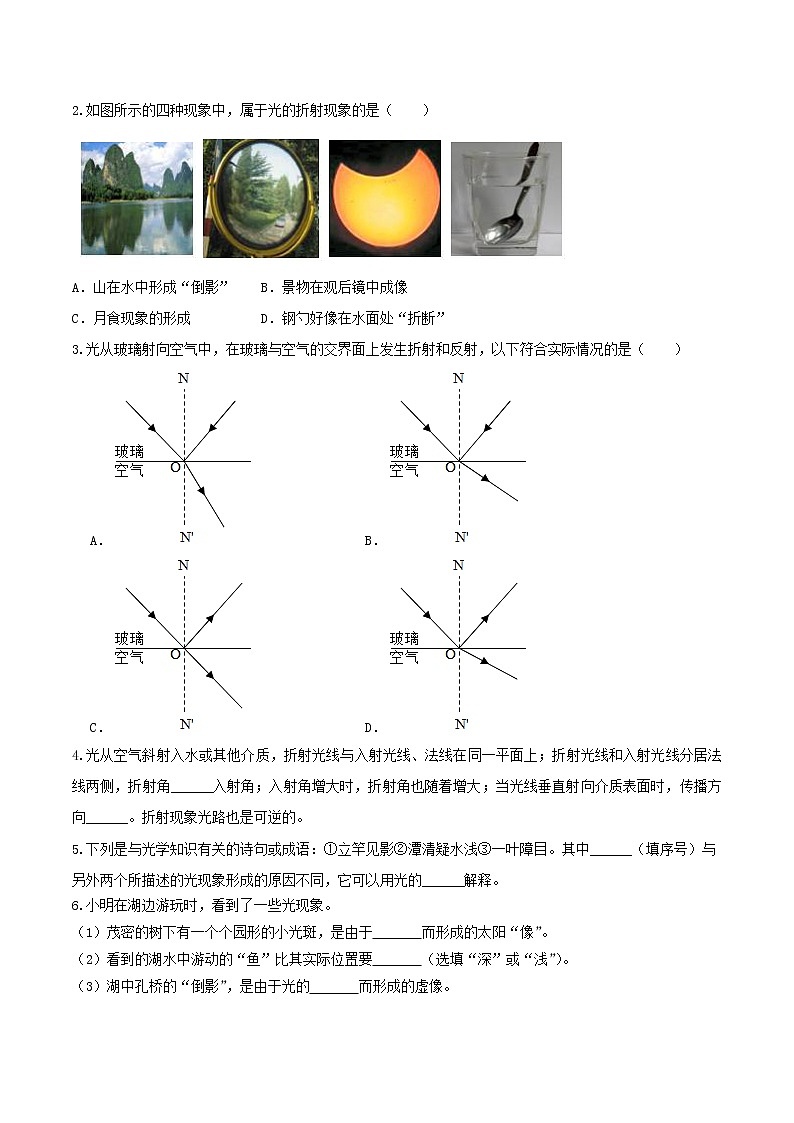

2.如图所示的四种现象中，属于光的折射现象的是（　　）

A．山在水中形成“倒影”    B．景物在观后镜中成像

C．月食现象的形成        D．钢勺好像在水面处“折断”

【答案】D．

【解析】判断光的折射现象，要对折射的定义理解清楚，光从一种透明介质斜射入另一种透明介质中时，传播方向一般会发生改变，这是光的折射，生活中光在不均匀介质中不沿直线传播的现象也是光的折射．

A．平静的水面相当于平面镜，倒影是平面镜成的像，这是利用光的反射原理，故A错误．

B．观后镜是凸面镜，属于光的反射，故B错误；

C．发生月食时，太阳、月球、地球三者都在同一直线上，都可以用光沿直线传播来解释，故C错误．

D．从水中钢勺上反射的光从水中斜射入空气中时，发生折射，折射光线远离法线，当人逆着折射光线的方向看时，看到的是钢勺的虚像，比实际位置偏高，所以感觉折断了，故D正确．

3.光从玻璃射向空气中，在玻璃与空气的交界面上发生折射和反射，以下符合实际情况的是（　　）

A． B．

C． D．

【答案】D

【解析】A.图中描述的是光从玻璃斜射入空气中的情境，反射光线的方向错误，不符合反射定律；折射角小于入射角，不符合折射定律，故A图不正确。

B.图中描述的是光从空气斜射入玻璃中的情境，反射光线的方向错误，不符合反射定律；折射角大于入射角，符合折射定律，故B图不正确。

C.图中描述的是光从空气斜射入玻璃中的情境，反射角等于入射角，符合反射定律；折射角等于入射角，不符合折射定律，故C图不正确。

D.图中描述的是光从空气斜射入玻璃中的情境，反射角等于入射角，符合反射定律；折射角大于入射角，符合折射定律，故D图正确。

4.光从空气斜射入水或其他介质，折射光线与入射光线、法线在同一平面上；折射光线和入射光线分居法线两侧，折射角______入射角；入射角增大时，折射角也随着增大；当光线垂直射向介质表面时，传播方向______。折射现象光路也是可逆的。

【答案】小于.不改变.

【解析】熟记光的折射规律，注意入射光线是从空气射入其它透明物质还是从别的物质射入空气中的。还要知道光线垂直入射介质时，光线传播方向不变的道理。

5.下列是与光学知识有关的诗句或成语：①立竿见影②潭清疑水浅③一叶障目。其中______（填序号）与另外两个所描述的光现象形成的原因不同，它可以用光的______解释。

【答案】②   折射
【解析】①立竿见影是指把竿竖在阳光下，可以看到竿的影子，这是因为光沿直线传播。
②“潭清疑水浅”指的是池底看起来要比实际的位置变浅了，看到的池底是真实池底的反射的光线在由水中进入空气时发生折射而形成的虚像；是光的折射现象。
③由于光在空气中沿直线传播，光线不能绕到叶子后面，故能一叶障目，不见泰山。是光的直线传播。
综上分析可知，②与另外两个所描述的光现象形成的原因不同，它可以用光的折射解释。
6.小明在湖边游玩时，看到了一些光现象。

（1）茂密的树下有一个个园形的小光斑，是由于　   　而形成的太阳“像”。

（2）看到的湖水中游动的“鱼”比其实际位置要　   　（选填“深”或“浅”）。

（3）湖中孔桥的“倒影”，是由于光的　   　而形成的虚像。

【答案】（1）光的直线传播；（2）浅；（3）反射。

【解析】光在同一均匀介质中是沿直线传播的，应用的实例有：小孔成像、影子的形成、日食和月食现象；

从鱼出来的光线由水中进入空气时，在水面上发生折射，折射角大于入射角，折射光线进入人眼，人眼会逆着折射光线的方向看去，就会觉得鱼变浅了；倒影属于平面镜成像，平面镜成像的原理是光的反射。

（1）茂密的树下有一个个圆形的小光斑，属于小孔成像现象，是由于光沿直线传播而形成的太阳的“像”。

（2）水中的鱼反射的光线穿过水面，折射进入人眼，此时光线在水面处发生折射，折射角大于入射角，即人眼逆着折射光线的方向看去，

看到的是鱼经水面折射所成的虚像，且虚像在实际鱼的上方，所以从岸边看到水中“鱼”的位置比鱼实际位置要浅一些。

（3）湖中的孔桥的倒影，属于平面镜成像，是由于光的反射而形成的虚像。

7.我们都知道小马过河的故事，如图所示，是小马过河的图片．小马斜着看水中东西，会发生折射．根据光的折射规律，小马看到的河底位置比实际位置要　　（填“深”或“浅”）． 小马在河中的“倒影”看起来比它本身要“暗”一些，主要是因为不是所有的光在水面上发生了　   　．

【答案】浅；反射．

【解析】河底反射出的光线从水中斜射到水面时，要发生折射，由于光从水中进入空气，所以折射角大于入射角．折射光线的反向延长线的交点即像点在物体的上方；所以看到的河底的位置要比实际位置要浅；光射到水面时，一部分光线发生了反射，另一部分发生了折射而进入水中，这些“倒影”看起来比小马本身“暗”一些．光从水中斜射入空气，折射角大于入射角是造成看到的位置比实际位置变浅的根本原因．

8．诗句“大漠孤烟直，长河落日圆”给我们展现了一幅美丽的画卷。其实诗人观察到的落日并非太阳的实际位置（如图所示），而是太阳光经过不均匀的大气层发生了　　所成的像，太阳实际在图中　　（选填“甲”或“乙”）的位置。

【答案】折射； 乙。

【解析】当光从一种介质斜射入另一种介质时，传播方向发生偏折，这种现象叫做光的折射。

太阳落山时，太阳的实际位置在地平线下面，但太阳光经过不均匀的大气层时发生了折射，通过折射我们看见了太阳的虚像（即观察到的落日），此时，太阳的实际位置在图中的乙位置。

9．如图是光在空气和水的界面发生反射和折射的光路图，∠AOS=60°．图中的入射光线是　　；反射角大小是　　；折射光线在　　（填“水”或“空气”）中。

【答案】AO；30°；空气。

【解析】此题首先根据反射角和入射角相等，找出法线，从而确定界面，然后根据折射光线和入射光线的关系确定出折射光线、入射光线、反射光线以及反射角的度数。

由图可知，∠AOS=60°，所以∠AOP=90°﹣60°=30°，而∠COP与∠AOP时相等的，根据反射角等于入射角，所以PQ为法线，RS为界面，而折射光线和入射光线分别位于法线两侧，则OB一定为折射光线，AO为入射光线，OC为反射光线。

由图可知，折射角要大于入射角，因当光线从水中斜射入空气时，折射角大于入射角。

所以这束光线是由玻璃进入空气。即分界面的右侧是空气。

10.如图所示，S是点光源，作出入射光线SO的反射光线和大致的折射光线．

【答案】如图所示。

【解析】根据入射光线、反射光线以及法线在同一平面内，并且入射角等于反射角，画出反射光线；根据入射光线、折射光线以及法线在同一平面内，折射角小于入射角，确定折射光线的方向．根据反射角等于入射角在法线右侧的空气中画出反射光线；根据折射角小于入射角在法线右侧水中画出折射光线．

11．如图，装有水的烧杯底部有一枚硬币A，眼睛在B处看到硬币在C处。画出人眼看到硬币的光路图。

【答案】

【解析】当折射光线射入人眼时，人凭光沿直线传播的感觉，认为硬币在折射光线的反向延长线上的C处，人看到的是硬币的虚像；由题可知，像在C处，眼睛在B处，先连接B、C两点，与水面交于O点，则O为入射点；连接AO，标上箭头为入射光线，则OB为折射光线，并标上箭头，如图所示。

12．光从空气斜射入水和玻璃时都会发生折射现象，但是水和玻璃的折射情况会相同吗？为了探究这个问题，小华选择了光屏、透明玻璃砖、水槽、激光电筒等器材进行实验。他在光屏上画出互相垂直的NN'和MM'两条线段并相交于O点，如图甲所示。

（1）小华将玻璃砖的一个表面与MM'齐平放置，让激光电筒发出的光线从A点到O点入射，他看到了如图乙所示的光路（AO、OC为同一直线），你认为出现光线OC是因为________所致，鉴于本实验的目的，此时最应该记录的两条光线是________________。

（2）接下来他要观察光从空气中进入水中的情况，他将光屏竖直放入水槽中，（使线段MM'水平）并向水槽中慢慢注水至水面与MM'齐平，入射光线应该从A点向O点射入，这是为了保证_______________，其实本实验小华还考虑了入射光线所在一侧的________相同。

（3）小华最终在光屏上记录下了如丙所示的光路图（OE为水中的折射光线），通过分析光路，你认为玻璃和水这两种介质对光的偏折能力较强的是________。

（4）若用激光以相同的入射角分别从玻璃和水中斜射入空气中，则________射出的折射光线更远离法线。

【答案】（1）有部分光线并没有通过玻璃砖，而依旧在空气中传播；AO和OB；（2）入射光线重合；入射角；（3）玻璃；（4）玻璃。

【解析】（1）光线AO到OC，光的传播路线没有改变，说明光在同一种均匀介质中传播，所以可以判断有部分光线并没有通过玻璃砖，而依旧在空气中传播。本实验探究光的折射规律，要记录光的折射光线和入射光线，所以要记录的两条光线是AO和OB。

（2）探究光在玻璃和水的折射能力，要控制入射光线相同，入射角相同，观察折射光线和折射角的变化情况，所以入射光线应从A点向O点射入，这是为了保证入射光线重合，入射角相同。

（3）如乙丙图，当光在空气中传播时AO入射，OC传播；当光线从空气斜射入水中，AO入射，OE传播；当光线从空气斜射入玻璃中，AO入射，OB传播，比较OB偏离OC更多，所以玻璃和水这两种介质对光的偏折能力较强的是玻璃。

（4）光路是可逆的，光从空气斜射入玻璃偏折能力强，当光从玻璃斜射入空气中偏折能力也强，所以远离法线。
