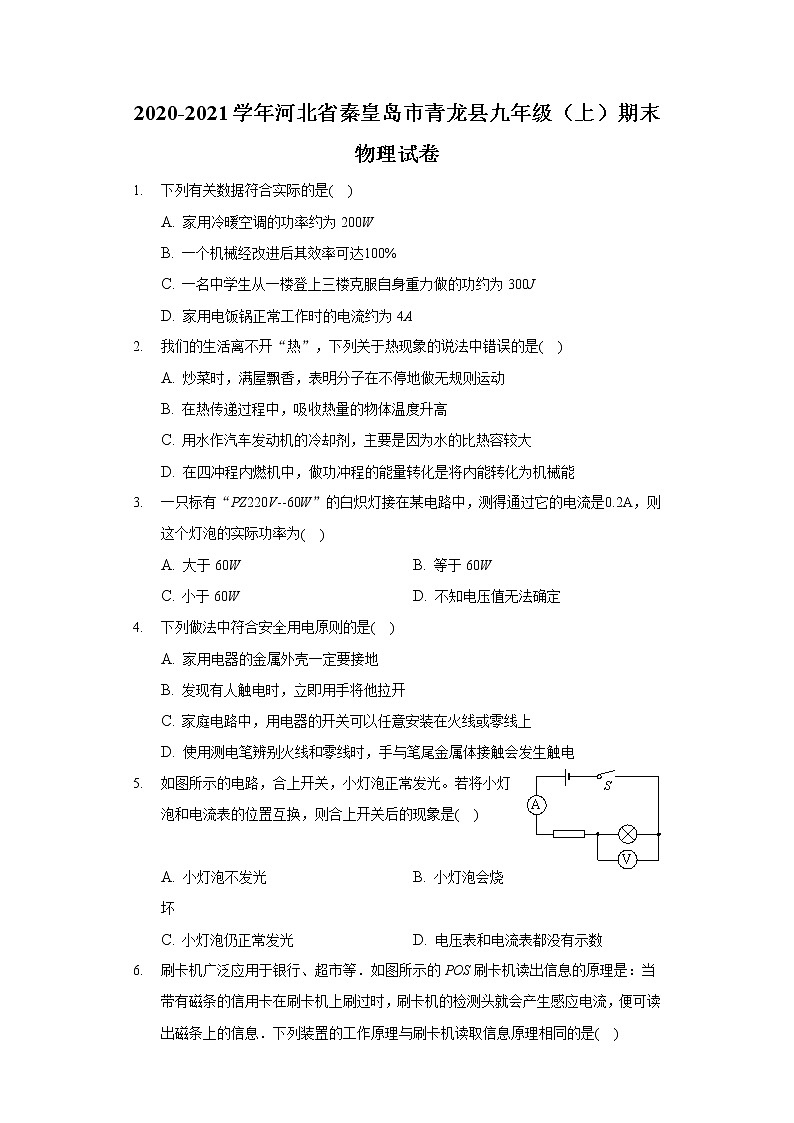

2020-2021学年河北省秦皇岛市青龙县九年级（上）期末物理试卷
1. 下列有关数据符合实际的是( )
A. 家用冷暖空调的功率约为200W
B. 一个机械经改进后其效率可达100%
C. 一名中学生从一楼登上三楼克服自身重力做的功约为300J
D. 家用电饭锅正常工作时的电流约为4A
2. 我们的生活离不开“热”，下列关于热现象的说法中错误的是( )
A. 炒菜时，满屋飘香，表明分子在不停地做无规则运动
B. 在热传递过程中，吸收热量的物体温度升高
C. 用水作汽车发动机的冷却剂，主要是因为水的比热容较大
D. 在四冲程内燃机中，做功冲程的能量转化是将内能转化为机械能
3. 一只标有“PZ220V--60W”的白炽灯接在某电路中，测得通过它的电流是0.2A，则这个灯泡的实际功率为( )
A. 大于60W B. 等于60W
C. 小于60W D. 不知电压值无法确定
4. 下列做法中符合安全用电原则的是( )
A. 家用电器的金属外壳一定要接地
B. 发现有人触电时，立即用手将他拉开
C. 家庭电路中，用电器的开关可以任意安装在火线或零线上
D. 使用测电笔辨别火线和零线时，手与笔尾金属体接触会发生触电
5. 如图所示的电路，合上开关，小灯泡正常发光。若将小灯泡和电流表的位置互换，则合上开关后的现象是( )

A. 小灯泡不发光 B. 小灯泡会烧坏
C. 小灯泡仍正常发光 D. 电压表和电流表都没有示数

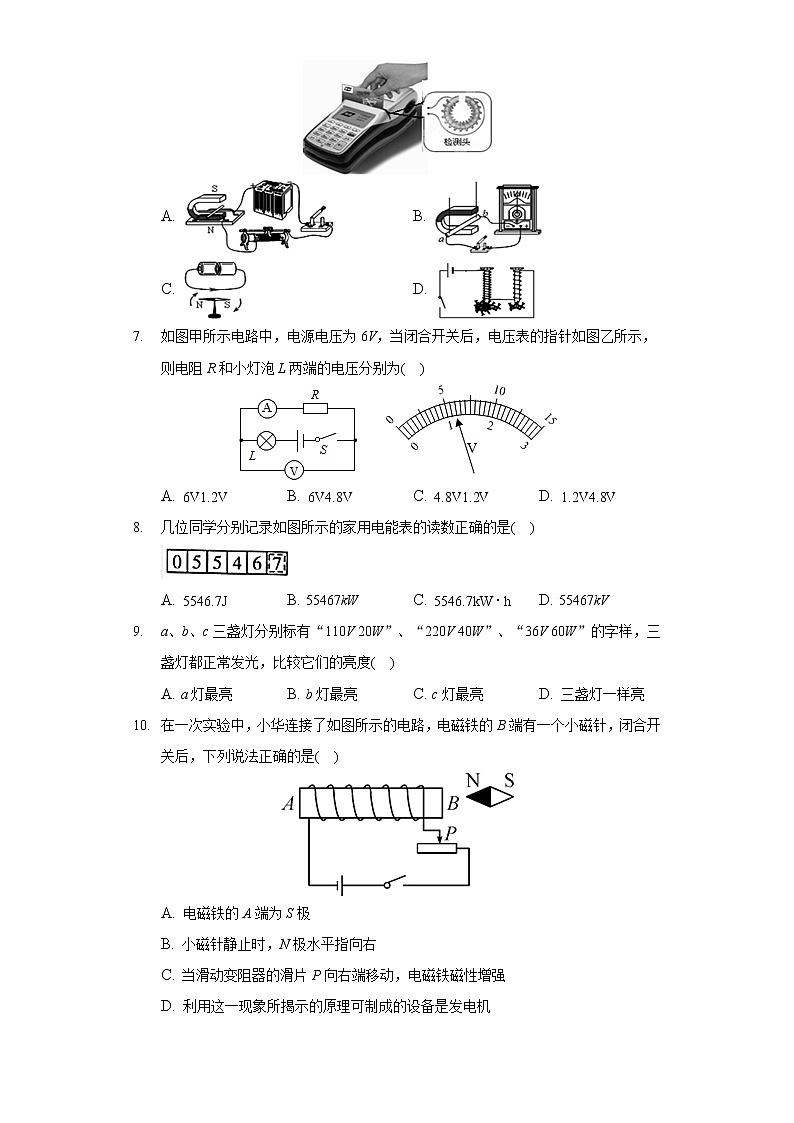

6. 刷卡机广泛应用于银行、超市等．如图所示的POS刷卡机读出信息的原理是：当带有磁条的信用卡在刷卡机上刷过时，刷卡机的检测头就会产生感应电流，便可读出磁条上的信息．下列装置的工作原理与刷卡机读取信息原理相同的是( )
A. B.
C. D.
7. 如图甲所示电路中，电源电压为6V，当闭合开关后，电压表的指针如图乙所示，则电阻R和小灯泡L两端的电压分别为( )
A. 6V1.2V B. 6V4.8V C. 4.8V1.2V D. 1.2V4.8V
8. 几位同学分别记录如图所示的家用电能表的读数正确的是( )

A. 5546.7J B. 55467kW C. 5546.7kW⋅h D. 55467kV
9. a、b、c三盏灯分别标有“110V 20W”、“220V 40W”、“36V 60W”的字样，三盏灯都正常发光，比较它们的亮度( )
A. a灯最亮 B. b灯最亮 C. c灯最亮 D. 三盏灯一样亮
10. 在一次实验中，小华连接了如图所示的电路，电磁铁的B端有一个小磁针，闭合开关后，下列说法正确的是( )
A. 电磁铁的A端为S极
B. 小磁针静止时，N极水平指向右
C. 当滑动变阻器的滑片P向右端移动，电磁铁磁性增强
D. 利用这一现象所揭示的原理可制成的设备是发电机

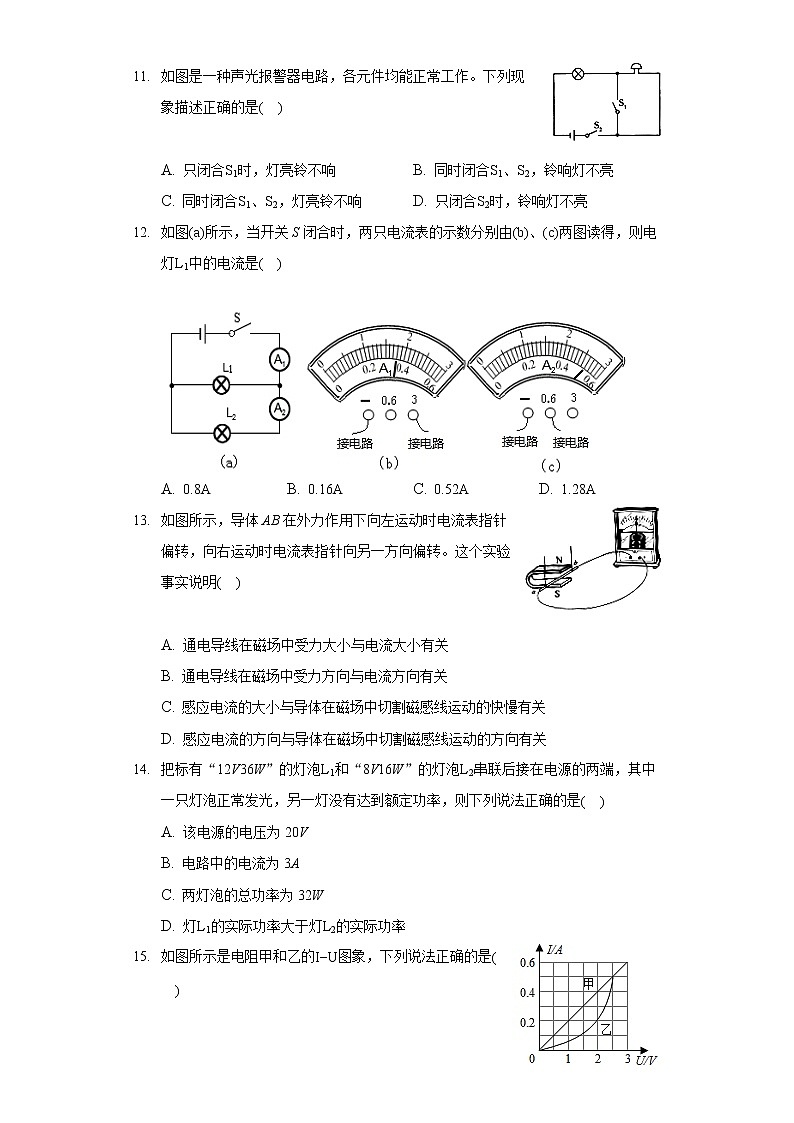

11. 如图是一种声光报警器电路，各元件均能正常工作。下列现象描述正确的是( )

A. 只闭合S1时，灯亮铃不响 B. 同时闭合S1、S2，铃响灯不亮
C. 同时闭合S1、S2，灯亮铃不响 D. 只闭合S2时，铃响灯不亮
12. 如图(a)所示，当开关S闭合时，两只电流表的示数分别由(b)、(c)两图读得，则电灯L1中的电流是( )

A. 0.8A B. 0.16A C. 0.52A D. 1.28A
13. 如图所示，导体AB在外力作用下向左运动时电流表指针偏转，向右运动时电流表指针向另一方向偏转。这个实验事实说明( )

A. 通电导线在磁场中受力大小与电流大小有关
B. 通电导线在磁场中受力方向与电流方向有关
C. 感应电流的大小与导体在磁场中切割磁感线运动的快慢有关
D. 感应电流的方向与导体在磁场中切割磁感线运动的方向有关
14. 把标有“12V36W”的灯泡L1和“8V16W”的灯泡L2串联后接在电源的两端，其中一只灯泡正常发光，另一灯没有达到额定功率，则下列说法正确的是( )
A. 该电源的电压为20V
B. 电路中的电流为3A
C. 两灯泡的总功率为32W
D. 灯L1的实际功率大于灯L2的实际功率
15. 如图所示是电阻甲和乙的I−U图象，下列说法正确的是( )

A. 电阻乙为定值电阻
B. 当电阻甲两端电压为2V时，
C. 只将电阻甲和乙串联，若电路电流为0.2A时，则电路总电阻为15Ω
D. 只将电阻甲和乙并联，若电源电压为2V时，则电路总电流为0.4A


16. 我县农村大面积推广了“煤改气”工程，人们用天然气灶烧水的过程是通过______(选填“做功”或“热传递”)的方法改变水的内能。某家庭需要将50kg、初温为10℃的水加热到50℃作为生活用水，他们利用天然气灶烧水，需要燃烧0.8kg的天然气。这些水从10℃加热到50℃需要吸收的热量为______J，0.8kg的天然气完全燃烧放出的热量为______J，天然气灶烧水的效率为______。
17. 某导体两端的电压1V，通过它的电流为0.2A，则导体的电阻为______ Ω，10s内通过该导体产生的热量是______ J，当导体两端的电压为0V时，导体的电阻为______ Ω。电热器中的电饭锅是利用电流的______ 效应制成的加热设备。
18. 如图甲所示的电路中，开关S闭合后，两灯正常工作，两电流表指针均指在如图乙所示位置，则通过L1的电流为______A，通过L2的电流为______A。


19. 用试电笔可辨别火线和零线，使氖管发光的是______。如图所示的电路，闭合开关后，发现电灯不亮，用试电笔测试图中的a、b、c、d四点，只有a点不发光，可能发生的故障是______。
20. 水的比热容为4.2×103J/(kg⋅℃)，将6kg的水倒掉一半，剩下水的比热容为______J/(kg⋅℃)；初温为30℃、质量为2kg的水吸收2.1×105J的热量后温度将升高到______℃。
21. 两电阻R1和R2串联在电路中，若R1：R2=5：2，则通过两个电阻的电流之比是______ ，R1与R2两端的电压之比为______ 。两电阻的功率之比是______ 。若将两电阻R1和R2并联在电路中，则两电阻的功率之比是______ 。
22. 一电动机(200V1000W)正常工作时的电阻为4Ω，则1min内该电动机做的功为______ J；产生的热量为______ J。
23. 同学们做实验的装置如图所示，闭合开关，如果将导体ab水平向右移动，则：
(1)导体cd将______ (选填“随”或“不随”)之运动起来。
(2)实验装置左侧是利用______ 的原理制成的，生活中______ (选填“电动机”、“发电机”)利用该原理制成的。
(3)实验装置右侧产生的现象在生活中的应用是______ (举一个实例)。

24. 如图甲所示的实验装置中，三个相同的烧瓶A、B、C内部都盛有质量和初温均相等的液体，其中，A、B烧瓶中装的是煤油，C瓶中装的是水，A、B、C瓶中电阻丝的阻值分别为RA、RB、RC，且RA
(1)小明用该装置探究“电流通过导体产生的热量与电阻大小的关系”，他应该观察比较______ 和B两瓶中温度计的示数变化情况，其中______ 瓶中的液体温度升高得更快一些。探究电流通过导体产生的热量与电阻大小的关系，应控制______ 和通电时间相等，改变电阻，探究中要采用______ 法。
(2)小红用该装置完成“比较水和煤油吸热升温的情况”的实验，她应该观察比较______ 和C两瓶中温度计的示数变化情况，实验中水和煤油吸热的多少是通过______ 反映的(选填“温度计示数”或“加热时间”)，该实验中装有______ (选填“水”“煤油”)的烧瓶中温度计示数变化较大。这是因为煤油的比热容小。在该实验中水吸收的热量______ (选填“大于”、“小于”或“等于”)煤油吸收的热量。
25. 程新同学设计了如图甲所示的电路来测量电源电压U和未知电阻Rx的阻值。已知定值电阻的阻值为R0、电源两端电压保持不变。请完成下列问题：
(1)根据甲中电路图，用黑色签字笔画线代替导线，将乙中的实物图补充完整。
(2)电路正确连接后，当开关S、S1闭合，S2断开时，电流表示数为I1；则电源的电压U=______。
(3)当开关S、S2闭合，S1断开时，电流表示数为I2；则待测电阻Rx=______。
(4)不改变甲图所示的电路，若开关S1始终处于断开状态，仅对开关S、S2进行操作______(选填“仍能”或“不能”)测量电源电压和未知电阻Rx的阻值。


26. 如图所示，电源两端电压U保持不变，电阻R1的阻值为6Ω，电阻R2的阻值为18Ω.当开关S闭合时，电压表示数为3V.求：

(1)电流表的示数I；
(2)电源两端的电压U。







27. 如图所示，定值电阻Rl和R2并联在电压恒定的电源上，R2的阻值为30Ω.当开关闭合时，电流表Al的示数为0.6A，电流表A2的示数为0.2A，求：
(1)电源电压；
(2)定值电阻Rl的大小；
(3)R2在10s的时间内消耗的电能．








答案和解析
1.【答案】D

【解析】解：
A、家用冷暧空调的功率在1000W以上，故A不符合实际；
B、使用任何机械做功时，都一定会有额外功，机械效率都小于100%，故B不符合实际；
C、中学生体重约600N，三楼的高度为h=2×3m=6m，该同学登楼做的功W=Gh=500N×6m=3000J，故C不符合实际；
D、家用电饭锅正常工作时的功率在1000W左右，通过的电流约为I=PU=1000W220V≈4.5A左右，故D符合实际．
故选D.
不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断最符合实际的是哪一个．
本题考查估测能力，需要在平时的学习与生活中多积累，将物理知识与社会生活联系起来．

2.【答案】B

【解析】解：A、分子不停地做无规则运动，菜的香味扩散到空气中，因此我们能闻到香味，故A正确；
B、晶体在熔化的过程中，吸收热量，温度不变，故B错误；
C、汽车发动机用水作冷却液是因为水的比热容较大，故C正确；
D、在四冲程内燃机中，做功冲程是将内能转化为机械能，故D正确；
故选：B。
(1)组成物质的分子永不停息地做无规则；
(2)晶体在熔化的过程中温度不变；
(3)水的比热容较大，常被用作制冷剂；
(4)做功冲程是将内能转化为机械能，压缩冲程是将机械能转化为内能。
本题考查了分子动理论、温度、内能、热量的关系、热机工作过程中能量的转化等知识，知识点较多，但都较简单，属于基础题。

3.【答案】C

【解析】解：灯泡上标有“PZ220−60”表示此灯泡是普通照明灯泡，额定电压是220V，额定功率是60W。
所以，灯泡的额定电流为：I=PU=60W220V=0.27A，
灯泡的实际电流为0.2A<0.27A，
所以灯泡实际功率小于额定功率60W。
故选：C。
(1)明确灯泡“PZ220−60”的含义，求出额定电流。
(2)当灯泡实际电流大于额定电流时，实际功率大于额定功率。
当灯泡实际电流等于额定电流时，实际功率等于额定功率。
当灯泡实际电流小于额定电流时，实际功率小于额定功率。
比较实际功率和额定功率的大小时，可以通过以下两种方法来判断。
(1)通过比较实际电流与额定电流的关系。
(2)通过比较实际电压与额定电压的关系。

4.【答案】A

【解析】解：A、带有金属外壳的用电器使用时让金属外壳接地，可以防止因用电器漏电后，导致金属外壳带电而发生触电事故，故A符合题意；
B、当发现有人触电时，应该立即采取的措施是：迅速切断电源或用绝缘体挑开电线，不能用手拉开电线和触电的人，否则自己也会触电，故B不符合题意；
C、为了开关断开后，用电器与火线断开，则控制用电器的开关必须接在火线上，故C不符合题意；
D、使用测电笔时，手必须接触笔尾金属体，用笔尖接触被检验导线，才能辨别火线和零线，故D不符合题意；
故选：A。
利用下列知识分析判断：
(1)用电器的金属外壳必须接地；
(2)发现有人触电后，采取的措施不能让自己直接或间接再接触火线，以防止自己再触电；
(3)家庭电路中开关和开关控制的用电器之间是串联的，开关必须与火线相连；
(4)使用试电笔时，手只有接触笔尾金属体，测电笔才能使用。
本题考查了学生对安全用电知识的了解与掌握，平时学习时多了解、多积累，加强安全意识。

5.【答案】C

【解析】解：若将小灯泡和电流表的位置互换，不会影响电路电流，所以灯泡仍正常发光，电流表示数不变；原电路中电压表测灯泡两端电压，位置互换电压表测电流表两端电压，电流表的电阻几乎为0，相当于导线，电压表被短路故示数为0。
故选：C。
原图中电压表测灯泡两端电压，若将小灯泡和电流表的位置互换，电路中发生改变的是电压表与电流表并联了。
本题考查了学生分析电路图的能力，解题的关键是知道电流表在电路中的作用相当于导线。

6.【答案】B

【解析】解：刷卡机检测头利用的是电磁感应现象原理，闭合电路的一部分导体在磁场中进行切割磁感线运动时，导体中有感应电流产生，这种现象是电磁感应现象；故
A、如图电路中有电源，是通电导体在磁场中受力运动，故错误；
B、如图电路中没有电源，当闭合开关，闭合电路的一部分导体在磁场中进行切割磁感线运动时，导体中有感应电流产生，这是电磁感应选项，故正确；
C、如图是奥斯特实验，即反映电流周围存在着磁场，故错误；
D、该实验是研究电磁铁磁性强弱与线圈匝数的关系，故错误．
故选B.
按题意所说，刷卡机检测头利用的是电磁感应现象原理，闭合电路的一部分导体在磁场中进行切割磁感线运动时，导体中有感应电流产生，这种现象是电磁感应现象，在选项中找出探究电磁感应的对应图即可．
电动机和发电机的原理图非常相似，主要区别是电路中是否有电源，电路中有电源的是电动机，电路中没有电源的是发电机．

7.【答案】D

【解析】解：由电路图可知：灯泡L、定值电阻R串联，电压表V测的是R两端的电压；
由此可知，电压表示数应小于电源电压6V，因此量程是0∼3V，则它的示数UR=1.2V；即电阻R两端电压为1.2V，
由串联电路的特点知：灯泡L两端的电压UL=U−UR=6V−1.2V=4.8V。
故选：D。
①分析电路结构，弄清电压表测电路中哪部分电路电压。确定电压表的量程，然后读出电压表的读数。
②根据串联电路的电压特点，求出灯泡L、定值电阻R的电压值。
本题考查了电压表的读数和串联电路的特点，分清电路的连接方式和电压表量程的判断是解决本题的关键。

8.【答案】C

【解析】解：
电能表的最后一位是小数，单位是kW⋅h，所以电能表的示数为：5546.7kW⋅h。
故选：C。
电能表的读数方法：最后一位是小数，单位是kW⋅h。
本题考查了电能表的读数方法，属于基础题目。

9.【答案】C

【解析】解：由题可知，三盏灯都正常发光，它们的实际功率都是各自的额定功率。三盏灯中c灯的额定功率最大，所以c灯的实际功率也最大，灯泡亮度由实际功率决定。故c灯最亮。
故选：C。
灯泡亮度由实际功率决定。灯泡的实际功率越大，亮度越大。
本题只要知道灯泡亮度由实际功率决定即可正确解答。

10.【答案】C

【解析】解：A、电流从右端流入，左端流出，故据安培定则可知，此时电磁铁的A端是N极，B端是S极，故A错误；
B、据磁极间的作用规律可知，小磁针静止时，左端是N极，右端是S极，故B错误；
C、滑动变阻器的滑动片P向右端移动，电阻变小，电流变大，故电磁铁的磁性变强，故C正确；
D、该实验表明了电能生磁，此现象与发电机无关，故D错误；
故选：C。
开关闭合后，根据电流方向利用安培定则可判断螺线管的磁极，则由磁极间的相互作用可判出小磁针的指向；由滑动变阻器的滑片移动可得出电路中电流的变化，则可得出螺线管中磁场的变化。
该题考查了安培定则的应用、磁极间的作用规律的应用、电磁铁磁性强弱的影响因素等知识点，是一道综合题。

11.【答案】C

【解析】解：A、只闭合S1时，电路为断路，所以灯不亮铃也不响；故A错误；
BC、同时闭合S1、S2时，为灯泡的基本电路，电铃短路，所以灯亮铃不响；故B错误，C正确；
D、只闭合S2时，灯泡和电铃串联，因此灯亮铃响；故D错误。
故选：C。
(1)电路中是否有断路的情况；
(2)用电器或电源是否被短路；然后结合各电路的实际情况进行分析。
此题是结合电路图考查电路中用电器的连接情况，要会结合开关的组合分析电路中电流的流向，从而可以判断电路状态。

12.【答案】D

【解析】解：电流表A1测量的是干路电流，电流表A2测量的L2是电流，干路电流大于支路电流。
所以电流表A1选的是0−3A的量程，分度值是0.1A，读数是1.8A；
电流表A2选的是0−0.6A的量程，分度值是0.02A，读数是0.52A，
I2=0.52A，I1=I−I2=1.8A−0.52A=1.28A。
故选：D。
本题首先读出两个电流表的示数。然后根据并联电路的电流关系，可求出通过L1的电流。
本题考查了电流表的读数方法，并联电路的电流关系。

13.【答案】D

【解析】解：
图中装置没有电源，导体在磁场中做切割磁感线运动而产生感应电流，是电磁感应现象，不能说明通电导线在磁场中受力的大小和方向，故AB错误；
由题知，当导体运动的方向改变时，电流表指针的偏转方向也改变，即感应电流的方向改变了，由此可以得出：感应电流的方向与导体在磁场中切割磁感线运动的方向有关；故D正确，C错误。
故选：D。
(1)产生感应电流的条件：闭合的一部分导体在磁场中做切割磁感线运动，导体中有感应电流产生。
(2)感应电流的方向跟导体运动的方向有关。
此题考查电磁感应现象，需要学生对于电磁感应现象有一个清晰的认识，是一道好题。

14.【答案】C

【解析】解：(1)由P=UI可得，两灯泡的额定电流分别为：
I1=P1U1=36W12V=3A，I2=P2U2=16W8V=2A，
由I=UR可得，两灯泡的电阻分别为：
R1=U1I1=12V3A=4Ω，R2=U2I2=8V2A=4Ω；
(2)因串联电路中各处的电流相等，L2的额定电流小于L1的额定电流，
所以，两灯泡串联时，电路中的最大电流I=2A，故B错误；
因串联电路中总电阻等于各分电阻之和，
所以，电源的电压：
U=I(R1+R2)=2A×(4Ω+4Ω)=16V，故A错误；
两灯泡的总功率：
P=UI=16V×2A=32W，故C正确；
由P=I2R可知，两灯泡的实际功率相等，故D错误。
故选：C。
(1)知道灯泡的额定电压和额定功率，根据I=PU求出灯泡的额定电流，根据欧姆定律求出两灯泡的电阻；
(2)两灯泡串联时电流相等，正常发光的是额定电流较小的灯泡，根据串联电路的电阻特点和欧姆定律求出电源的电压，根据P=UI求出两灯泡的总功率，根据P=I2R比较两灯泡实际功率的大小关系。
本题考查了串联电路的特点和欧姆定律、电功率公式的灵活应用，要注意两灯泡串联时能正常发光的为额定电流较小的。

15.【答案】C

【解析】
【分析】
本题考查了串并联电路的特点、欧姆定律的灵活运用，关键是根据图象得出相关的信息。
(1)根据欧姆定律可知，电阻一定时，通过电阻电阻的电流与电阻两端的电压成正比，据此分析图象甲乙电阻的变化；
(2)由图象可知，当甲两端电压为2V时对应的电流，根据欧姆定律求出的阻值；
(3)甲和乙串联，由图象读出图象中，电路电流为0.2A时甲和乙电阻两端的电压，根据根据电路的电压特点总电压，利用欧姆定律即可求出总阻值；
(4)甲和乙并联，当电源电压为2V时，根据并联电路的电压特点可知两电阻两端的电压都为2V，利用欧姆定律即可求出总电流。
【解答】
A、由图象可知，通过甲的电流与电压成正比，通过乙的电流与电压不成正比，根据欧姆定律可知，甲电阻的阻值不变，为定值电阻；乙电阻的阻值在变化，不是定值电阻，故A错误；
B、由图象可知，当甲两端电压为2V时，通过甲的电流为0.4A，则，故B错误；
C、只将电阻甲和乙串联，当电路电流为0.2A时，通过甲、乙的电流均为0.2A，
由图象可知，，，
因为串联电路中总电压等于各分电压之和，所以电路的总电压：，
电路的总电阻：，故C正确；
D、只将电阻甲和乙并联，当电源电压为2V时，根据并联电路的电压特点可知两电阻两端的电压都为2V，
由图象可知，，，
因为并联电路中干路电流等于各支路电流之和，
所以电路总电流：，故D错误。
故选C。
16.【答案】热传递  8.4×106  3.2×107  26.25%

【解析】解：
(1)人们用天然气灶烧水的过程只是发生了能量的的转移，而没有做功过程，所以人们用天然气灶烧水的过程是通过热传递的方法改变水的内能。
(2)水从10℃加热到50℃需要吸收的热量：
；
(3)0.8kg的天然气完全燃烧放出的热量：
；
(4)天然气灶烧水的效率为：
。
故答案为：热传递；8.4×106；3.2×107；26.25%。
(1)人们用天然气灶烧水的过程只是发生了能量的的转移没有做功过程。
(2)利用计算这些水从10℃加热到50℃需要吸收的热量。
(3)利用公式Q=mq计算得0.8kg的天然气完全燃烧放出的热量即可。
(4)利用公式计算得天然气灶烧水的效率。
本题考查了吸热公式、燃料完全燃烧放热公式、效率公式的应用以及热传递改变物体内能方法，属于基础题目。

17.【答案】5 2 5 热

【解析】解：某导体两端的电压1V，通过它的电流为0.2A，
根据欧姆定律可知，导体的电阻为：
R=UI=1V0.2A=5Ω；
10s内通过该导体产生的热量为：
Q=I2Rt=(0.2A)2×5Ω×10s=2J；
电阻是导体本身的一种性质，与电流和电压的大小无关，
当导体两端的电压为0V时，导体的电阻保持不变，为5Ω；
电热器中的电饭锅是利用电流的热效应制成的加热设备。
故答案为：5；2；5；热。
根据欧姆定律求出导体的电阻；
已知电阻、电流与时间，应用焦耳定律可以求出产生的热量；
电阻是导体本身的一种性质，与电流和电压的大小无关；
电饭锅是利用电流的热效应进行工作的。
本题考查了欧姆定律的应用、影响电阻大小的因素、电热公式的应用，应用焦耳定律即可正确解题。

18.【答案】1.840.46

【解析】
【分析】
首先判断出灯泡的连接方式为并联，明确电表的测量对象；
然后根据并联电路的电流特点和电流表指针的位置确定A1、A2电流表的量程，再根据分度值读出示数，进一步即可求出通过L1的电流。
本题考查了电流表的正确使用和读数，以及并联电路的电流规律，关键是确定两电流表的量程。

【解答】
由图可知，闭合S时，L1、L2并联，电流表A2测量干路中的电流，电流表A1测量灯泡L2中的电流，
由并联电路的电流特点可知，A2的示数应大于A1的示数，而两电流表指针均指在如图乙所示位置，所以电流表A2选择的量程为0∼3A，其分度值为0.1A，则电流表A2的读数为2.3A，即干路电流I=2.3A，
电流表A1选择的量程为0∼0.6A，其分度值为0.02A，则电流表A1的读数为0.46A，即通过L2的电流I2=0.46A；
由并联电路电流的规律可得，通过L1的电流为：I1=I−I2=2.3A−0.46A=1.84A。
故答案为：1.84； 0.46。
19.【答案】火线  ， ab之间断路

【解析】解：试电笔可以区分火线和零线，可以使氖管发光的是火线；
用试电笔测试b、c、d三点，氖管都发光，这说明从火线到b点之间的电路都是完好的，没有断路；而试电笔测试a点时，氖管不发光，这说明b点到a点之间的导线出现断路，由此可以判断出是a、b之间某处断路。
故答案为：火线；ab之间断路。
本题考查了家庭电路故障的判断、测电笔的使用，反映同学学以致用的能力。

20.【答案】4.2×103；55

【解析】解：
(1)将6kg的水倒掉一半，虽然水的质量和体积改变了，但比热容与质量和体积无关，所以水的比热容不变，仍然为4.2×103J/(kg⋅℃)；
(2)根据可知，吸热后水升高到的温度：
。
故答案为：4.2×103；55。
(1)比热容是物质的一种热性。物质的比热容只跟物体的种类和状态有关，与物体质量的大小、温度高低、吸收或放出热量的多少均无关；
(2)知道水的质量和比热容以及初温，根据求出吸热后水升高到的温度。
本题考查了学生对比热容和放热公式的理解与掌握，计算过程要注意水温升高了(温度的变化)和升高到(末温)的区别。

21.【答案】1：1 5：2 5：2 2：5

【解析】解：串联电路中各处的电流相等，两电阻串联时，通过两电阻的电流相等，即电流之比为1：1，
由欧姆定律可得，两电阻两端的电压之比：U1U2=IR1IR2=R1R2=52；
此时两电阻的功率之比为：P1P2=U1IU2I=U1U2=52；
并联电路中各支路两端的电压相等，两电阻并联时，两电阻两端的电压相等，即电压之比为1：1，
根据P=UI=U2R可得R1和R2消耗的电功率之比为：
P1P2=U2R1U2R2=R2R1=25。
故答案为：1：1；5：2；5：2；2：5。
两电阻串联时，通过两电阻的电流相等，根据欧姆定律求出两电阻两端的电压之比，根据电功率公式计算两电阻的功率之比；
两电阻并联时，两端的电压相等，根据P=UI=U2R可得R1和R2消耗的电功率之比。
本题考查串联电路特点、并联电路中特点、欧姆定律的应用及电功率的计算，属于基础题目。

22.【答案】6×104  6000

【解析】解：1min内该电动机消耗的电能为：
W=Pt=1000W×60s=60000J=6×104J；
电动机上标有“200V、1000W”，则其正常工作时的电流为：
I=PU=1000W200V=5A；
电动机正常工作，则1min内产生的热量是：Q=I2Rt=(5A)2×4Ω×60s=6000J；
故答案为：6×104J；6000。
根据电动机的额定电压和额定功率求出其正常工作时的电力与，根据焦耳定律求出产生的热量；根据W=Pt求出消耗的电能。
本题考查了电功公式和焦耳定律的简单应用，要注意电动机是非纯电阻用电器，消耗的电能和产生的热量不相等。

23.【答案】随  电磁感应  发电机  电动机

【解析】解：
(1)由图可知，闭合开关，将导体ab水平向右移动，此时闭合电路的一部分导体在磁场中做切割磁感线运动，故导体中会有感应电流产生，此时导体ab相当于电源；cd相当于放入磁场中的通电导体，故导体cd受力而运动；
(2)据上面分析可知，实验装置左侧是利用电磁感应原理制成的，发电机就是该原理的典型应用；
(3)实验装置右侧运用的原理是通电导体在磁场中受力的作用，电动机就是利用该原理制成的。
故答案为：(1)随；(2)电磁感应；发电机；(3)电动机。
电磁感应和磁场对通电导体的作用其主要区别在于前者为因动而电，后者为因电而动，所以电路结构是不相同的；由题干中电路的结构和特点可以看出实验的原理和目的。
掌握电磁感应现象，以及直流电动机原理是解答本题的关键，难度不大。

24.【答案】A B 电流  控制变量  B 加热时间  煤油  等于

【解析】解：
(1)电流产生热量与电流、电阻和通电时间三个因素有关，探究中要采用控制变量法；探究电流通过导体产生的热量与电阻大小的关系，应控制电流和通电相等，改变电阻；通电后给质量相同的同种液体加热，所以应比较A、B两瓶中温度计的变化情况，因为RA (2)为了比较水和煤油吸热的多少，应采用相同的加热装置，通过加热时间长短来比较，因为RB=RC，所以要选择B、C两瓶中温度计的示数变化情况；
通电相同时间(吸热相同的热量)，质量相等的水和煤油中，煤油的温度升得高，温度计示数变化大；实验中，加热时间相同，电阻放出的热量相同，则水吸收的热量等于煤油吸收的热量。
故答案为：(1)A；B；电流；控制变量；(2)B；加热时间；煤油；等于。
(1)探究电流通过导体产生的热量与电阻大小的关系，应控制电流和通电相等，改变电阻；在电流、通电时间相同时，电阻越大，产生的热量越多；
(2)比较水和煤油吸热升温的情况的实验中，应用相同的加热装置，给相同质量不同液体加热相同时间，通过升高温度来判断。
本题考查了电流产生热量因素、水和煤油吸热升温情况两个实验，关键是熟练运用控制变量法和转换法。

25.【答案】(1)；
(2)I1R0；
(3)I1R0I2−I1；
(4)仍能。

【解析】解：(1)根据甲图，将S2的右接线柱与电流表负接线柱连接起来，如下所示：

(2)电路正确连接后，当开关S、S1闭合，S2断开时，两电阻并联，电流表测定值电阻的电流，由欧姆定律，电流表示数为I1，则电源的电压U=I1R0；
(3)当开关S、S2闭合，S1断开时，两电阻并联，电流表测干路电流，由并联电路各支路互不影响，通过待测电阻的电流为：I0=I2−I1，由欧姆定律，则待测电阻：
Rx=UI0=I1R0I2−I1。
(4)不改变甲图所示的电路，若开关S1始终处于断开状态，只闭合S，电流表测通过定值电阻的电流，由欧姆定律可得出电源电压；
开关S、S2闭合，电流表测干路，根据并联电路各支路不影响，由并联电路电流的规律，可求出通过待测电阻的电流，由欧姆定律可求出未知电阻Rx的阻值。
故答案为：(1)如上；(2)I1R0；(3)I1R0I2−I1；(4)仍能。
(1)根据甲图，将S2的右接线柱与电流表负接线柱连接起来；
(2)电路正确连接后，当开关S、S1闭合，S2断开时分析电路连接，由欧姆定律得出电源的电压；
(3)当开关S、S2闭合，S1断开时，分析电路连接，由并联电路各支路互不影响和并联电路电流的规律求出通过待测电阻的电流，由欧姆定律得出待测电阻；
(4)不改变甲图所示的电路，若开关S1始终处于断开状态，只闭合S，电流表测可通过定值电阻的电流，由欧姆定律可得出电源电压；
开关S、S2闭合，电流表测干路，根据并联电路各支路不影响和并联电路电流的规律，可求出通过待测电阻的电流，由欧姆定律可求出未知电阻Rx的阻值。
本题考查并联电路的规律和工作特点及设计实验方案测电阻的能力。

26.【答案】(1)开关S闭合时，两电阻串联，电压表测量的是电阻R1两端的电压，
电路中的电流I=I1=U1R1=3V6Ω=0.5A，即电流表示数为0.5A；
(2)根据欧姆定律可得，
R2两端的电压U2=IR2=0.5A×18Ω=9V，
则电源电压U=U1+U2=3V+9V=12V。
答：(1)电流表的示数0.5A；
(2)电源两端的电压12V。

【解析】此题主要考查的是学生对欧姆定律和串联电路电流、电压特点的理解和掌握，难度不大。
开关S闭合时，两电阻串联，电压表测量的是电阻R1两端的电压；电源电压等于各部分电压之和。

27.【答案】解：由电路图可知，Rl和R2并联，电流表A1测干路电流，电流表A2测R2支路的电流．
(1)因并联电路中各支路两端的电压相等，
所以，由I=UR可得，电源的电压：
U=U1=U2=I2R2=0.2A×30Ω=6V；
(2)因并联电路中干路电流等于各支路电流之和，
所以，通过Rl的电流：
I1=I−I2=0.6A−0.2A=0.4A，
则R1的阻值：
R1=U1I1=6V0.4A=15Ω；
(3)R2在10s的时间内消耗的电能：
W2=U2I2t=6V×0.2A×10s=12J.
答：(1)电源电压为6V；
(2)定值电阻Rl的大小为15Ω；
(3)R2在10s的时间内消耗的电能为12J.

【解析】由电路图可知，Rl和R2并联，电流表A1测干路电流，电流表A2测R2支路的电流．
(1)根据并联电路的电压特点和欧姆定律求出电源的电压；
(2)根据并联电路的电流特点求出通过R1的电流，再根据欧姆定律求出R1的阻值；
(3)根据W=UIt求出R2在10s的时间内消耗的电能．
本题考查了并联电路的特点和欧姆定律、电能计算公式的应用，是一道较为简单的应用题．
